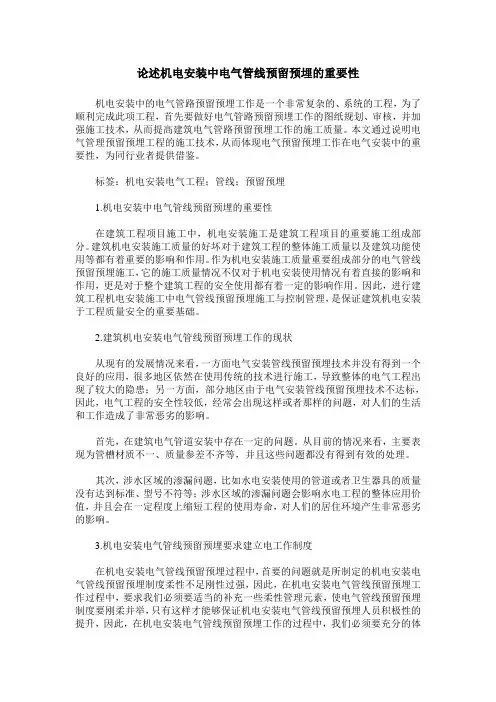

论述机电安装中电气管线预留预埋的重要性机电安装中的电气管路预留预埋工作是一个非常复杂的、系统的工程，为了顺利完成此项工程，首先要做好电气管路预留预埋工作的图纸规划、审核，并加强施工技术，从而提高建筑电气管路预留预埋工作的施工质量。
本文通过说明电气管理预留预埋工程的施工技术，从而体现电气预留预埋工作在电气安装中的重要性，为同行业者提供借鉴。
标签：机电安装电气工程；管线；预留预埋1.机电安装中电气管线预留预埋的重要性在建筑工程项目施工中，机电安装施工是建筑工程项目的重要施工组成部分。
建筑机电安装施工质量的好坏对于建筑工程的整体施工质量以及建筑功能使用等都有着重要的影响和作用。
作为机电安装施工质量重要组成部分的电气管线预留预埋施工，它的施工质量情况不仅对于机电安装使用情况有着直接的影响和作用，更是对于整个建筑工程的安全使用都有着一定的影响作用。
因此，进行建筑工程机电安装施工中电气管线预留预埋施工与控制管理，是保证建筑机电安装于工程质量安全的重要基础。
2.建筑机电安装电气管线预留预埋工作的现状从现有的发展情况来看，一方面电气安装管线预留预埋技术并没有得到一个良好的应用，很多地区依然在使用传统的技术进行施工，导致整体的电气工程出现了较大的隐患；另一方面，部分地区由于电气安装管线预留预埋技术不达标，因此，电气工程的安全性较低，经常会出现这样或者那样的问题，对人们的生活和工作造成了非常恶劣的影响。
首先，在建筑电气管道安装中存在一定的问题。
从目前的情况来看，主要表现为管槽材质不一、质量参差不齐等，并且这些问题都没有得到有效的处理。
其次，涉水区域的渗漏问题，比如水电安装使用的管道或者卫生器具的质量没有达到标准、型号不符等；涉水区域的渗漏问题会影响水电工程的整体应用价值，并且会在一定程度上缩短工程的使用寿命，对人们的居住环境产生非常恶劣的影响。
3.机电安装电气管线预留预埋要求建立电工作制度在机电安装电气管线预留预埋过程中，首要的问题就是所制定的机电安装电气管线预留预埋制度柔性不足刚性过强，因此，在机电安装电气管线预留预埋工作过程中，要求我们必须要适当的补充一些柔性管理元素，使电气管线预留预埋制度要刚柔并举，只有这样才能够保证机电安装电气管线预留预埋人员积极性的提升，因此，在机电安装电气管线预留预埋工作的过程中，我们必须要充分的体现以人为本的原则，为机电安装未来工作者创造出一种十分宽松的电气管线预留预埋工作环境，使得施工人员能够将个人能力和才智充分的发挥出来，将电气管线预留预埋工作充实，具体来说，我们可以将原来电气管线预留预埋与检查的制度进行更改，最终将动态思路融入到机电安装电气管线预留预埋之中去，将过去那种过于细致电气管线预留预埋的规范打破，使得施工人员能够放开手脚，使更多人本化的元素能够很好的融入到机电安装电气管线预留预埋工作之中去，将对于综合能力以及施工人员素质要求很好的突出起来，将此作为一个基础，来对机电安装电气管线预留预埋的过程进行良好的检验和控制。
电气配管及管道预埋工程施工方案一、总则预留预埋施工严格执行图纸设计要求及国家施工规范规定。
二、工程特点本工程内部设施比较完备、技术设备多，工程量大且工艺复杂、质量要求高，加上工期紧迫。
为此，密切配合土建，合理安排施工计划势在必行。
三、目前状况根据现行施工图纸及会审记录结合土建施工计划，目前安装主要配合土建主体施工进行预留预埋。
电气部分主要是暗配管及盒箱预埋预留，管道工程目前是套管、铁制件预埋及孔洞预留。
四、预留预埋内容1、电气配管：照明、动力、消防、其它弱电系统、等电位、防雷接地系统；2、管道套管：柔性、钢性；3、通风空洞洞口预留。
五、电气配管工程本工程预埋主要使用镀锌钢管ф40、ф50的规格、T4型灯头盒、86型接线盒、插接盒、自制过线盒（镀锌）、套管、镀锌扁钢、圆钢。
1、材料要求（1）凡所使用的器材均按国家或部颁布现行的技术标准，并具有合格证件、准用证、质量证等。
（2）所有电气器材到达现场后，做系列检查：产品的技术文件齐全和按施工规范作外观检查。
（3）本工程采用镀锌钢管，其壁厚均匀、焊缝均匀，无折扁、裂缝砂眼，管内无铁屑及毛刺，镀锌管内外表面层完整地剥落现象，并整洁，耐腐蚀性强。
（4）根母的外形完好无损，丝扣清晰、护品完整无损，铁制灯头盒、开关盒、接线盒等金属板厚度不小于 1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全。
（5）面板盖板的立与宽、安装孔距与所用盒配套，外形完整无损，板面颜色均匀一致。
（6）圆钢、扁钢、角钢等材质符合国家标准，镀锌层完整无损。
（7）其它铺材（如铅丝、电焊条、防锈漆、水泥、机油等）无变质过期现象。
2、主要施工方法及技术要求（1）预留预埋施工前认真熟悉图纸并结合土建管道通风施工图，密切配合好土建施工进度，做到预留预埋一次到位，且位置正确，严禁漏留少埋。
A.钢管暗配：1、钢管内外均应刷防腐漆，埋入混凝土内的管外壁除外；埋入土层内的钢管，刷两层沥青或使用镀锌管。

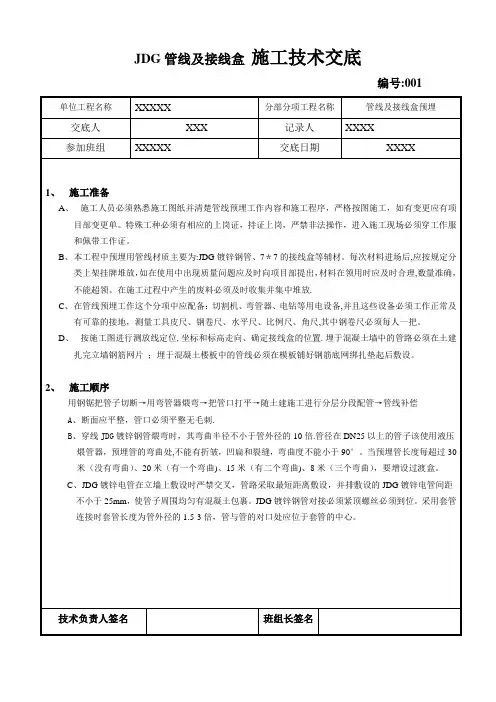

一、编制依据1. 国家相关建筑电气设计规范及标准；2. 项目设计图纸及施工图纸；3. 工程建设相关法律法规；4. 施工现场实际情况。
二、工程概况本工程为（项目名称），位于（项目地址）。
工程总建筑面积为（面积），建筑层数为（层数）。
本项目电气预埋工程主要包括照明、动力、弱电等系统的管线预埋。
三、施工准备1. 施工人员：组织具备相关资质和经验的施工队伍，进行技术交底和培训；2. 施工材料：按照设计要求，准备合格的电气管线、接线盒、灯具等材料；3. 施工机具：准备电钻、切割机、线槽切割机、剥线钳、电焊机等施工机具；4. 施工现场：确保施工现场平整、干净，满足施工要求。
四、施工工艺及方法1. 预埋管线前，对施工现场进行勘查，了解建筑结构、施工进度及管线走向；2. 根据设计图纸，确定管线预埋位置、走向和尺寸；3. 预埋管线前，对预留孔洞、预埋件进行检查，确保符合设计要求；4. 预埋管线时，应确保管线与建筑结构紧密连接，防止松动；5. 预埋管线应保持直线，减少弯曲，避免交叉；6. 预埋管线应避免穿过设备基础、墙柱等，如必须穿过，应采取保护措施；7. 预埋管线与墙面的距离应符合规范要求；8. 预埋管线完成后，进行隐蔽工程验收，确保符合设计要求。
五、质量控制措施1. 材料质量：选用符合国家标准的电气管线、接线盒、灯具等材料；2. 施工工艺：严格按照施工规范进行施工，确保管线预埋质量；3. 施工人员：加强施工人员的技术培训，提高施工技能；4. 隐蔽工程验收：对预埋管线进行隐蔽工程验收，确保符合设计要求；5. 质量检查：定期对预埋管线进行检查，发现问题及时整改。
六、安全措施1. 施工人员应佩戴安全帽、安全带等个人防护用品；2. 电气作业应遵守“先接零线，后接火线”的原则；3. 施工现场应设置警示标志，防止人员误入；4. 电气设备应定期检查，确保安全可靠。
七、进度安排根据工程进度计划，合理安排电气预埋施工，确保工程按时完成。

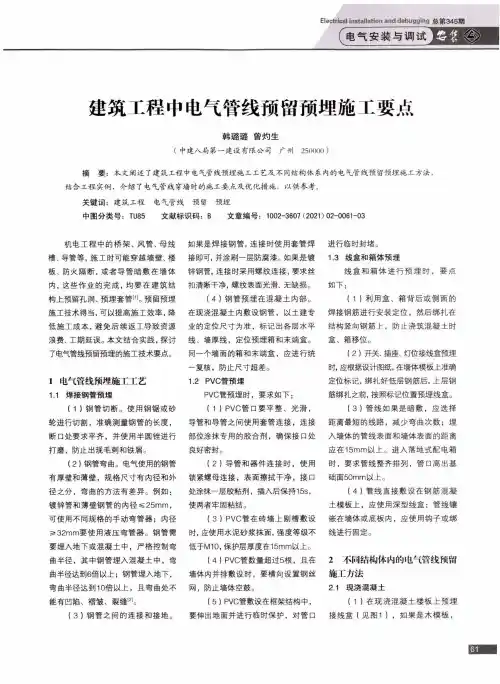

Electrical insta丨丨ation and debugging 总第345期r电气安装与调试建筑工程中电气管线预留预埋施工要点韩璐璐曾灼生(中建八局第一建设有限公司广州250000 )摘要：本文阐述了建筑工程中电气管线预埋施工工艺及不同结构体系内的电气管线预留预埋施工方法，结合工程实例，介绍了电气管线穿墙时的施工要点及优化措施，以供参考。
关键词：建筑工程电气管线预留预埋中图分类号：T U85 文献标识码：B文章编号：1002-3607 (2021) 02-0061-03机电工程中的桥架、风管、母线 槽、导管等，施工时可能穿越墙壁、楼 板、防火隔断，或者导管暗敷在墙体内，这些作业的完成，均要在建筑结构上预留孔洞、预埋套管m。
预留预埋 施工技术得当，可以提高施工效率，降 低施工成本，避免后续返工导致资源 浪费、工期延误。
本文结合实践，探讨 了电气管线预留预埋的施工技术要点。
1电气管线预埋施工工艺1.1焊接钢管预埋(1 )钢管切断。
使用钢锯或砂 轮进行切割，准确测量钢管的长度，断口处要求平齐，并使用半圆锉进行 打磨，防止出现毛刺和铁肩。
(2)钢管弯曲。
电气使用的钢管 有厚壁和薄壁，规格尺寸有内径和外 径之分，弯曲的方法有差异。
例如：镀锌管和薄壁钢管的内径在25mm,可使用不同规格的手动弯管器；内径 多32mm要使用液压弯管器。
钢管需 要埋入地下或混凝土中，严格控制弯 曲半径，其中钢管埋入混凝土中，弯 曲半径达到6倍以上；钢管埋入地下，弯曲半径达到10倍以上，且弯曲处不 能有凹陷、褶皱、裂缝[21。
(3 )钢管之间的连接和接地。
如果是焊接钢管，连接时使用套管焊接即可，并涂刷一层防腐漆。
如果是镀锌钢管，连接时采用螺纹连接，要求丝扣清晰干净，螺纹表面光滑、无缺损。
(4 >钢管预埋在混凝土内部。
在现浇混凝土内敷设钢管，以土建专业的定位尺寸为准，标记出各层水平线、墙厚线，定位预埋箱和末端盒。
同一个墙面的箱和末端盒，应进行统一复核，防止尺寸超差。
建筑电气管道的预留预埋施工工艺摘要：在建筑工程施工的过程中，电气预埋、预留是比较常见的形式，主要是为了方式今后电气工程施工中出现的不良因素使得建筑成本提升，因此，需要进行防雷接地施工、管线暗敷设、导管预埋、预埋件和预留孔等程序。
从施工之前到建筑结构封顶都必须运用正确的施工手段。
每一个施工环节都必须按照正规流程。
通过施工发现，施工人员技术水平低、积极性不强、观看图纸不良、安装措施出现差错等都有可能为电气安装埋下隐患。
因此本文对建筑电气管道的预留预埋施工工艺进行了分析。
关键词：建筑电气管道;预留预埋;施工工艺一、建筑电气管线孔洞的预留分析在实际施工中，电气安装人员应该在建筑施工中综合考虑工程进度，做好孔洞的预埋和预留，在电箱位置、桥架通过区域都应有相应的预留，还应该对检查工作引起重视，避免有遗漏情况出现，在对混凝土浇筑时应该有专人看护。
线槽、桥架需通过混凝土墙、板的情况：按照设计图对其位置的规定预留木盒，采用热镀锌钢管穿越人防墙。
设置母线安装的预留孔时，通过封闭的建筑楼板和厂房墙壁插接母线应有孔的预留，如果没有对预留孔特别规定时，其预留孔的尺寸一般是在母线外型尺寸的基础上增加70mm，为避免母线进入楼板时遇水，在预留孔周围设置高于楼板或平台的围挡（控制其为50-100mm高）。
预留配电箱的孔洞时，应该根据图纸和现场具体情况对箱、盒轴线的位置进行确定，根据结构弹出的水平线找平挂线，找正线坠，并标出箱、盒的实际位置和尺寸;通过详细了解各部位的构造，并留出一定的余量，保证箱、盒的底边、外盖和地面距离规范要求相符合，保证箱盒所处一条直线上，并保证其检修操作更加方便。
另外为避免出现较大偏差，在结构施工中应采用木盒子预留出大于配电箱100至200mm的孔洞，并保证木盒的牢固性，避免打灰的过程中发生偏移。
二、建筑电气管线的预留预埋施工工艺（一）钢管的施工（1）钢管的切割。
采用砂轮锯、钢锯切割钢管，对需切割的管子长度准确测量，并把其牢稳的固定在压力钳口内，保证在断口处没有歪斜情况，用半圆矬把管口铁屑处理干净，保证其没有毛刺。
现浇楼板电气管线预埋规范篇一:电气管线预埋电气管线预埋5.4.1工艺流程5.4.2材质要求1、钢管:管材壁厚符合设计及规范要求、壁厚均匀、焊缝均匀，无劈裂、砂眼、刺棱和凹瘪现象。
具有材质检验报告及出厂合格证书。
2、接线盒:钢质灯头盒、开关盒、接线盒等应符合《建筑电气通用图集》(92DQ系列)的要求，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有出厂合格证。
5.4.3施工方法1、本工程设计使用的焊接钢管施工前应集中进行管内壁除锈防腐处理，可以采用拖刷法或灌漆法进行。
2、将管子放在架子上，用圆形钢丝刷两头各绑一根钢丝穿入管内，站在管子两端的人来回拉动管内钢丝带动所绑1物，把管内铁锈及小毛刺清理干净，换用棉丝或布条沾防锈漆在管内来回拉动，反复多次沾漆，直至使管内壁涂漆均匀。
3、灌漆法1:把钢管在架子上交错倾斜放置，用透明塑料软管将管子串接一体，在最上层管口处灌入防锈漆，有最下一层管口处自然排出至架下设置的油漆回收桶(槽)内，施工时注意管子倾斜角度不宜过大，以防油漆流动过快不能满管流动，造成管内壁刷漆不全面。
4、灌漆法2:如图5-4-1所示，搭设架子、设置油漆回收槽，灌漆时适当转动钢管，以增加油漆在管内的停留时间，确保管内壁过漆均匀。
油漆桶图5-4-1 焊管内壁灌漆大样图5、钢管切断:钢管切断常用钢锯及砂轮切割机进行，将需要切断的管子长度量准确并做好标记，放在台虎钳上卡牢固。
1) 使用钢锯切断时，要注意保持锯条与钢管的垂直，避免切口出现马蹄口，推锯时稍加用力使其发生切割作用，但用力不能太猛，以免拗断锯条或伤人;回锯时不加用力，锯稍抬起，尽量减少锯条磨损;当管子快要切断时，要减慢锯速，若管子悬空端较长的情况下，应由人抬住或有支架支撑，使管子平稳的锯断，防止拗断锯条及伤人;钢锯使用过程中2为防止锯条过热，可以适当在锯条上涂抹润滑油; 2) 使用砂轮切割机进行切断作业时，应采用纤维增强型砂轮片，人员身体不能处于砂轮片运行方向同一平面上，操作时用力均匀平稳，以防砂轮片崩裂伤人。

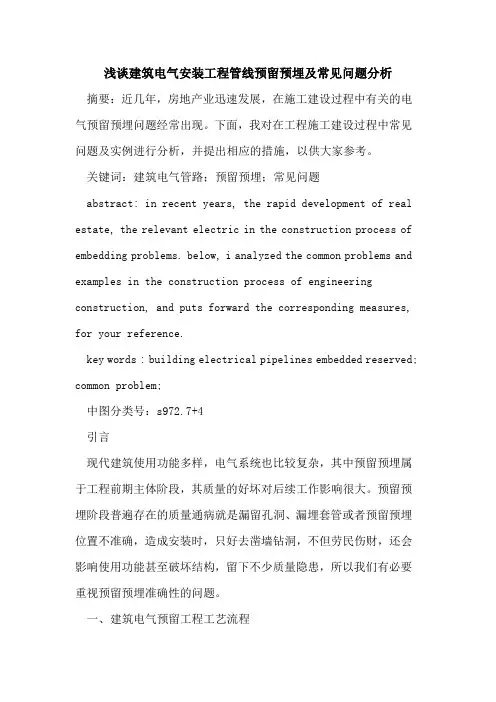

浅谈建筑电气安装工程管线预留预埋及常见问题分析摘要：近几年，房地产业迅速发展，在施工建设过程中有关的电气预留预埋问题经常出现。
下面，我对在工程施工建设过程中常见问题及实例进行分析，并提出相应的措施，以供大家参考。
关键词：建筑电气管路；预留预埋；常见问题abstract: in recent years, the rapid development of real estate, the relevant electric in the construction process of embedding problems. below, i analyzed the common problems and examples in the construction process of engineering construction, and puts forward the corresponding measures, for your reference.key words : building electrical pipelines embedded reserved; common problem;中图分类号：s972.7+4引言现代建筑使用功能多样，电气系统也比较复杂，其中预留预埋属于工程前期主体阶段，其质量的好坏对后续工作影响很大。
预留预埋阶段普遍存在的质量通病就是漏留孔洞、漏埋套管或者预留预埋位置不准确，造成安装时，只好去凿墙钻洞，不但劳民伤财，还会影响使用功能甚至破坏结构，留下不少质量隐患，所以我们有必要重视预留预埋准确性的问题。

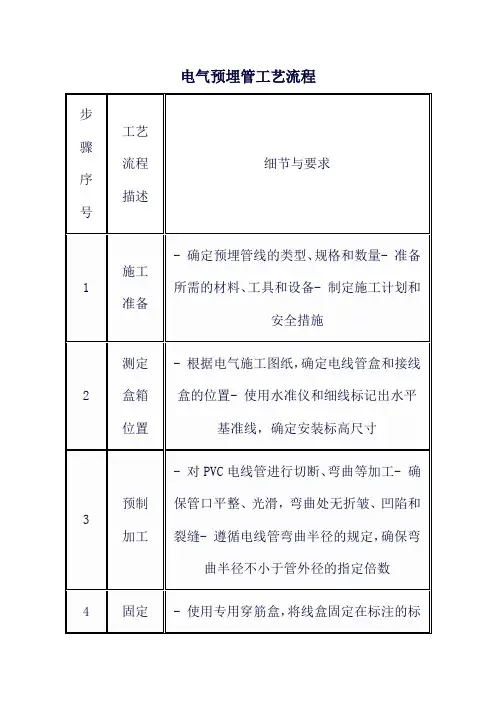

一、建筑电气预留工程工艺流程1、操作方法(1)施工前的准备施工人员进入现场必须进行严格的安全、质量、技术教育，通过培训让进入现场的每一个施工人员都要树立起良好的安全、质量意识。
熟悉图纸上相关标准、规范，对重点部位、工序要绘制协调图来指导施工，施工过程中劳动力的布置要根据现场实际情况，采取灵活、机动的组织形式，以满足施工需要。
电气管路的预埋方案1）在结构施工时，电气应密切配合土建及其它工种做好各种管路的敷设，根据暗配电箱的外型尺寸，先预留洞口后注箱。
暗开关、插座、灯头盒随配管一次性到位固定牢固。
管路、箱、盒及孔、洞、沟槽预埋预留时注意加强检查，绝不能有遗漏，浇筑混凝土时应设专人看护。
暗开关、插座盒固定时，要按照墙体的混凝土保护层及墙面做法，然后用2根ф8的钢筋，在线盒的上、下侧水平固定。
钢筋两端绑扎在结构钢筋上，根据保护层的厚度，把线盒上、下、左、右侧点焊在辅助钢筋上，以防线盒移位造成管路堵塞。
2）现浇混凝土柱、墙上的接线盒内施工方法。
在土建绑完墙体双层钢筋后，根据土建1m水平线，按图纸加上地面厚度，弹线定位，定出暗配箱、暗开关、插座盒的位置、标高，考虑保护层的厚度及墙面做法。
然后敷设管路，从配电箱至开关、插座、灯位，然后反管路按1m一个固定点绑牢。
3）现浇混凝土楼板内，管路敷设主要方法。
待土建支完混凝土模板，土建绑底层钢筋后，根据图纸灯位房间四周墙的厚度，测灯位弹十字线，固定灯头盒，灯头盒用锯末掺泥封堵，配管时先连接好与墙相连管子，再连接一段与盒相连的管子，管与盒连接采用锁母连接。
4）管口不能出现斜口，管与管采用通丝管箍连接。
管子进入箱盒时，丝扣的长度在15mm左右，锁紧跟母后，丝扣外漏2～3扣为宜。
5）管子敷设连接紧密,管口光滑、护口齐全，严禁熔焊连接。
穿过设备基础处加套保护管，加套的保护管在隐蔽工程记录中标示正确。
6）线路进入电气设备和器具的管口位置要正确，补偿装置应平整、管口光滑、护口牢固，与管子连接可靠，盒（箱）内清洁无杂物。
7）按照电气图纸对照土建留洞图、设备基础图查看留洞、设备基础的位置和尺寸，对土建预留洞口及设备基础进行位置、尺寸核对和检查。
在土建支设设备基础模板时，电气专业应检查设备基础的预留位置、尺寸和模板的牢固情况。
如果土建预留不符合设备专业要求，应及时向项目部提出并协调。
8）电线管路敷设至设备基础时，应对照土建图纸及设备基础线进行敷设。
