传感器原理及工程应用习题参考答案

传感器原理及工程应用考试试题及答案一、选择题1、下列关于压电传感器的说法正确的是CC 可以等效为一个与电容串联的电压源2、半导体应变片与金属丝型比较CC 应变时非线性比较严重3、变磁阻式传感器中下面哪项会导致电感的减小CC 增大气隙的厚度4、两压电片不同极性端黏结在一起 AA 总电容量为单片的一半，输出电压增大了1倍 5、质点振动方向与波的传播方向一致的波是BB 纵波6、下列描述错误的是BB 微波的频率比红外线高7、为了减小非线性误差，实际测量中广泛采用BB 差动变隙式8、电磁式的动圈仪表属于CC 二阶系统9、以下关于线圈—导体系统产生的电涡流密度正确的是BB 电涡流密度是沿线圈半径r 的函数10、输入量与输出电容量为非线性关系的是BB 变极距式电容传感器 11、磁电感应式传感器BB 不需要外接辅助电源，是一个有源传感器12、下面描述正确的是AA 光敏二极管基于内光电效应 13、光敏电阻DD 阻值只与入射光量有关，与电压电流无关14、关于超声波从一种介质入射到另一种介质时，不正确的是DD 当超声波垂直入社界面时就会出现透射 15、关于变极距型电容式传感器正确的是DD 采用差动式结构可以提高灵敏度及减小非线性误差 16、半导体气敏传感器由于加热方式不同，可分为直热式和旁热式 17、磁电传感器AA 是速度传感器，直接测的的值只能速度18、半导体气敏传感器DD 需加热，加热的目地是提高器件的灵敏度和响应速度二、填空题⑴一个测量系统是传感器、变送器和其他变换装置的有机组合⑵传感器的分类方法：一是按被测参数分类，另一种是按传感器的工作原理分类⑶电阻应变片的补偿方法有线路补偿和应变片自补偿。

⑷压电片的两种不同接法，并联接法适宜用于以电荷作输出信号，串联接法适宜用于以电压作输出信号⑸光电耦合器件是由发光元件和光电接收元件合并使用的电器件。

⑹半导体气敏传感器由敏感元件加热器和外壳三部分组成⑺磁电式传感器分为磁电感应式传感器和霍尔式传感式，磁电感应式传感器有2种结构：变磁通式和恒磁通式三、简答1.直接测量、间接测量、组合测量的概念？——在使用仪表或传感器进行测量时，测得值直接与标准量进行比较，不需要经过任何运算，直接得到被测量的数值，这种测量方法称为直接测量。

传感器原理与应用试题答案（一）一填空（在下列括号中填入实适当的词汇，使其原理成立5分）1．用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。

2．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。

3．闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。

当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。

4．电阻应变片是将被测试件上的应变转换成电阻的传感元件。

5．影响金属导电材料应变灵敏系数K。

的主要因素是导电材料几何尺寸的变化。

评分标准：每填一个空，2.5分，意思相近2分。

二选择题（在选择中挑选合适的答案，使其题意完善每题4分）1．电阻应变片的线路温度补偿方法有（ A.B.D ）。

A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法2．电阻应变片的初始电阻数值有多种，其中用的最多的是（B）。

A．60ΩB．120ΩC．200ΩD．350Ω3．通常用应变式传感器测量（BCD）。

A．温度B．速度C．加速度D．压力4．当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（B,D）。

A．灵敏度增加B．灵敏度减小C．非统性误差增加D．非线性误差减小5．在光线作用下，半导体的电导率增加的现象属于（BD）。

A．外光电效应B．内光电效应C．光电发射D．光导效应评分标准： 3\4\5题回答对一个2分，1题（A.B.D ）回答对一个2分，两个3分，2题（B ）不对没有得分。

三、回答下列问题（每题5分，答出原理3分，说明2分）1．什么1/2桥能提高灵敏度，减小非线性；利用桥路中相邻臂电阻变化相反，对邻臂电阻变化相同的特点，将两个工作应变片接入电桥的相邻臂，并使它们一个受拉，另一个受压，如图所示，称为半桥差动电桥，半桥差动电桥电路的输出电压为评分标准：说明出划线部分的重点意思得1.5分，回答完整2分E433221111LU R R R R R R R R R U⎪⎪⎭⎫⎝⎛+-∆-+∆+∆+=写出平衡条件：1分设平衡时R 1=R 2=R 3=R 4=R ， 又ΔR 1=ΔR 2 =ΔR 则得证结论：2分RR UU∆=2EL可知半桥差动电路不仅没有非线性误差，而且电压灵敏度也比单一应变片工作时提高了一倍。

2-1 什么叫传感器？它由哪几部分组成？它们的作用及相互关系如何？【答】1、传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

2、传感器由：敏感元件、转换元件、信号调理与转换电路和辅助的电源组成。

3、它们的作用是：（1）敏感元件：是指传感器中能直接感受或响应被测量的部分；（2）转换元件：是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分；（3）信号调理与转换电路：由于传感器输出信号一般都很微弱，需要有信号调理与转换电路，进行放大、运算调制等；（4）辅助的电源：此外信号调理转换电路以及传感器的工作必须有辅助的电源。

4、最简单的传感器由一个敏感元件(兼转换元件)组成，它感受被测量时直接输出电量，如热电偶。

有些传感器由敏感元件和转换元件组成，没有转换电路，如压电式加速度传感器，其中质量块m是敏感元件，压电片（块）是转换元件。

有些传感器，转换元件不只一个，要经过若干次转换。

2-2 什么是传感器的静态特性？它有哪些性能指标？分别说明这些性能指标的含义。

【答】1、传感器的静态特性是指被测量的值处于稳定状态时的输出与输入的关系。

也即当输入量为常量，或变化极慢时，这一关系就称为静态特性。

2、静态特性性能指标包括：线性度、灵敏度、迟滞、重复性和漂移等。

3、性能指标：（1）灵敏度：输出量增量Δy 与引起输出量增量Δy 的相应输入量增量Δx 之比。

用S 表示灵敏度，即（2）线性度：传感器的线性度是指在全量程范围内实际特性曲线与拟合直线之间的最大偏差值ΔL max 与满量程输出值Y FS 之比。

线性度也称为非线性误差，用γL 表示，即（3）迟滞：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象称为迟滞。

用γH 表示，迟滞误差又称为回差或变差。

即 ：（4）重复性：重复性是指传感器在输入量按同一方向作全量程连续多次变化时，所得特性曲线不一致的程度。

传感器原理及应用习题答案习题 1 (2)习题 2 (4)习题 3 (8)习题 4 (10)习题 5 (12)习题 6 (14)习题 7 (17)习题 8 (20)习题 9 (23)习题 10 (25)习题 11 (26)习题 12 (28)习题 13 (32)习题 11-1什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。

答：传感器是能感受规定的被测量并按照一定的规律将其转换成可用输出信号的器件或装置。

通常传感器由敏感元件和转换元件组成。

敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

由于传感器的输出信号一般都很微弱, 因此需要有信号调节与转换电路对其进行放大、运算调制等。

随着半导体器件与集成技术在传感器中的应用，传感器的信号调节与转换电路可能安装在传感器的壳体里或与敏感元件一起集成在同一芯片上。

此外，信号调节转换电路以及传感器工作必须有辅助的电源，因此信号调节转换电路以及所需的电源都应作为传感器组成的一部分。

1-2简述传感器的作用和地位及其传感器技术的发展方向。

答：传感器位于信息采集系统之首，属于感知、获取及检测信息的窗口，并提供给系统赖以进行处理和决策所必须的原始信息。

没有传感技术，整个信息技术的发展就成了一句空话。

科学技术越发达，自动化程度越高，信息控制技术对传感器的依赖性就越大。

发展方向：开发新材料，采用微细加工技术，多功能集成传感器的研究，智能传感器研究，航天传感器的研究，仿生传感器的研究等。

1-3传感器的静态特性指什么？衡量它的性能指标主要有哪些？答：传感器的静态特性是指被测量的值处于稳定状态时的输出—输入关系。

与时间无关。

主要性能指标有：线性度、灵敏度、迟滞和重复性等。

1-4传感器的动态特性指什么？常用的分析方法有哪几种？答：传感器的动态特性是指其输出与随时间变化的输入量之间的响应特性。

传感器原理及工程应用第三版课后题答案传感器原理及工程应用第三版课后题答案
传感器原理及工程应用(第三版)课后题答案
2-1什么叫做传感器？它由哪几部分共同组成？它们的促进作用及相互关系如何？【请问】
1、传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

2、传感器由：敏感元件、转换元件、信号调理与转换电路和辅助的电源组成。

3、它们的作用是：
（1）敏感元件：就是指传感器中能轻易体会或积极响应被测量的部分；
（2）转换元件：是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分；
（3）信号调理与切换电路：由于传感器输入信号通常都很些微，须要存有信号调理与切换电路，展开压缩、运算调制等；
（4）辅助的电源：此外信号调理转换电路以及传感器的工作必须有辅助的电源。

2－5当被测介质温度为t1，测温传感器示值温度为t2时，存有以下方程式设立：
t1t20
当被测介质温度从25℃忽然变化至300℃时，测温传感器的时间常数，先行确认经过300s后的动态误差。

25(t0)dt2
未知：t1t20，t1，0120s
d300(t0)
谋：t=350s时，t1t2?
解：对已知方程式进行拉斯变换得：
t1(s)0t2(0)
t(s)2（4分）0s1。

传感器原理及工程应用答案1—1:测量的定义,答:测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。

1—2:什么是测量值的绝对误差、相对误差、引用误差,答:绝对误差是测量结果与真值之差,即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值×100%引用误差是绝对误差与量程之比,以百分数表示,即: 引用误差=绝对误差/量程×100%1—3什么是测量误差,测量误差有几种表示方法,它们通常应用在什么场合, 答: 测量误差是测得值减去被测量的真值。

测量误差的表示方法:绝对误差、实际相对误差、引用误差、基本误差、附加误差。

当被测量大小相同时，常用绝对误差来评定测量准确度;相对误差常用来表示和比较测量结果的准确度;引用误差是仪表中通用的一种误差表示方法，基本误差、附加误差适用于传感器或仪表中。

2,1:什么是传感器,它由哪几部分组成,它的作用及相互关系如何,答:传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

通常，传感器由敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分; 转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

2—2:什么是传感器的静态特性,它有哪些性能指标,分别说明这些性能指标的含义, 答:传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性;其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

灵敏度定义是输出量增量Δy与引起输出量增量Δy的相应输入量增量Δx之比。

传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。

输出与输入关系可分为线性特性和非线性特性。

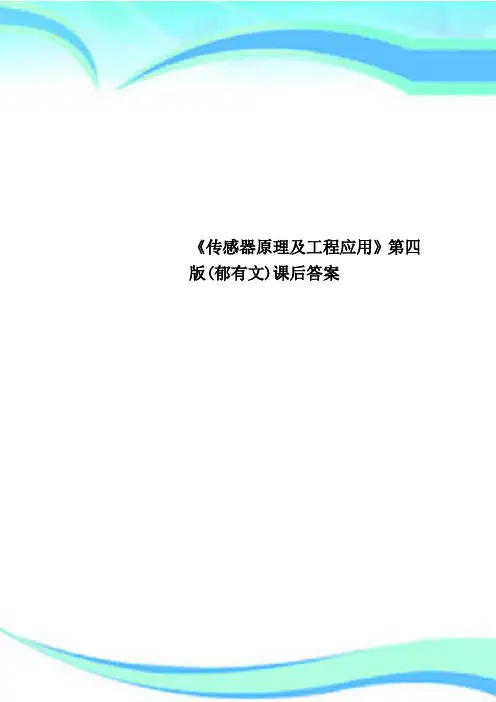

《传感器原理及工程应用》第四版(郁有文)课后答案————————————————————————————————作者：————————————————————————————————日期：第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。

引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。

2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。

测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

3． 用测量范围为-50～+150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差 2140142=-=∆kPa实际相对误差%43.1%100140140142=⨯-=δ 标称相对误差%41.1%100142140142=⨯-=δ 引用误差 %1%10050150140142=⨯---=）（γ 4． 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

传感器原理及工程应用习题参考答案篇一：第四版(郁有文)课后答案第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。

引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。

2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。

测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

3．用测量范围为-50～+150kPa的压力传感器测量140kPa压力时，传感器测得示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差??142?140?2kPa实际相对误差标称相对误差引用误差??142?140?100%?%140 ??142?140?100%?%142 142?140?100%?1%150?（?50） ??4．什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。

引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。

2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。

测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

3． 用测量范围为-50～+150kPa 的压力传感器测量140kPa 压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差2140142=-=∆kPa实际相对误差 %43.1%100140140142=⨯-=δ 标称相对误差 %41.1%100142140142=⨯-=δ引用误差%1%10050150140142=⨯---=）（γ4． 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

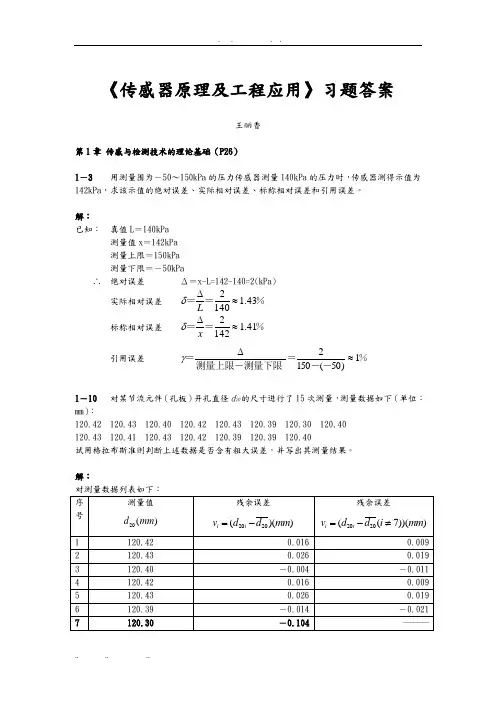

《传感器原理及工程应用》习题答案王丽香第1章 传感与检测技术的理论基础（P26）1－3 用测量围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。

然后重新计算平均值和标准偏差。

当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。

则 20 2.370.01610.0382()d i G mm v σ=⨯=>，所以其他14个测量值中没有坏值。

计算算术平均值的标准偏差200.0043()d mm σσ=== 20330.00430.013()d mm σ=⨯=所以，测量结果为：20(120.4110.013)()(99.73%)d mm P =±=1－14 交流电路的电抗数值方程为CL X ωω1-= 当角频率Hz 51=ω，测得电抗1X 为Ω8.0； 当角频率Hz 22=ω，测得电抗2X 为Ω2.0； 当角频率Hz 13=ω，测得电抗3X 为Ω-3.0。

第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。

引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。

2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。

测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

3. 用测量范围为-50〜+150kPa的压力传感器测量140kPa压力时，传感器测得示值为142kPa,求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：绝对误差142 140 2 kPa142 140实际相对误差100% 1.43%140142 140标称相对误差100% 1.41%142142 140引用误差100% 1%150 ( 50)4. 什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

《传感器原理及工程应用》课后习题答案精简版（郁有文 西安电子科技大学出版社 第三版）第1章 传感与检测技术的理论基础1-3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知：被测量的真值L ＝140kPa ， 测量值x ＝142kPa ， 测量上限＝150kPa ， 测量下限＝－50kPa ，则：绝对误差kPa L x 2140142=-=-=∆；实际相对误差％＝＝4311402.L ≈∆δ；标称相对误差％＝＝4111422.x ≈∆δ；引用误差()％－－＝测量上限－测量下限＝1501502≈∆γ。

1-10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）： 120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40 试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：对测量数据列表如下：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则10400788003270412720.v mm ...G d -=<=⨯=σ，所以7d 为粗大误差数据，应当剔除。

然后重新计算平均值和标准偏差。

当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。

则()i d v mm ...G >=⨯=038200161037220σ，所以其他14个测量值中没有坏值。

计算算术平均值的标准偏差()mm ..nd d 0043014016102020===σσ；()mm ...nd d 013000430314016103332020=⨯=⨯==σσ。

《传感器原理及工程应用》课后习题答案精简版（郁有文 西安电子科技大学出版社 第三版）第1章 传感与检测技术的理论基础1-3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知：被测量的真值L ＝140kPa ， 测量值x ＝142kPa ， 测量上限＝150kPa ， 测量下限＝－50kPa ，则：绝对误差kPa L x 2140142=-=-=∆；实际相对误差％＝＝4311402.L ≈∆δ；标称相对误差％＝＝4111422.x ≈∆δ；引用误差()％－－＝测量上限－测量下限＝1501502≈∆γ。

1-10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）： 120.42120.43120.40120.42120.43 120.39 120.30 120.40 120.43 120.41 120.43120.42120.39120.39120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：对测量数据列表如下：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则10400788003270412720.v mm ...G d -=<=⨯=σ，所以7d 为粗大误差数据，应当剔除。

然后重新计算平均值和标准偏差。

当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。

则()i d v mm ...G >=⨯=038200161037220σ，所以其他14个测量值中没有坏值。

计算算术平均值的标准偏差()mm ..nd d 0043014016102020===σσ；()mm ...nd d 013000430314016103332020=⨯=⨯==σσ。

第1章传感器概述1．什么是传感器？（传感器定义）2．传感器由哪几个部分组成？分别起到什么作用？3. 传感器特性在检测系统中起到什么作用？4．解释下列名词术语： 1)敏感元件;2)传感器; 3)信号调理器;4)变送器。

第1章传感器答案：3．答：传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

4．答：①敏感元件：指传感器中直接感受被测量的部分。

②传感器：能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。

③信号调理器：对于输入和输出信号进行转换的装置。

④变送器：能输出标准信号的传感器第2章传感器特性1．传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？2．某传感器精度为2%FS ，满度值50mv ，求出现的最大误差。

当传感器使用在满刻度值1/2和1/8 时计算可能产生的百分误差，并说出结论。

3．一只传感器作二阶振荡系统处理，固有频率f0=800Hz，阻尼比ε=0.14，用它测量频率为400的正弦外力，幅植比，相角各为多少？ε=0.7时，，又为多少？4．某二阶传感器固有频率f0=10KHz，阻尼比ε=0.1若幅度误差小于3%，试求：决定此传感器的工作频率。

5. 某位移传感器，在输入量变化5 mm时，输出电压变化为300 mV,求其灵敏度。

6. 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。

7．测得某检测装置的一组输入输出数据如下：a)试用最小二乘法拟合直线，求其线性度和灵敏度；b)用C语言编制程序在微机上实现。

8．某温度传感器为时间常数 T=3s 的一阶系统，当传感器受突变温度作用后，试求传感器指示出温差的1/3和1/2所需的时间。

《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？ 1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 ,即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。

传感器原理及工程应用习题参考答案篇一：《传感器原理及工程应用》第四版(郁有文)课后答案第一章传感与检测技术的理论基础1．什么就是测量值的绝对误差、相对误差、提及讹差？请问：某量值的测出值和真值之差称作绝对误差。

相对误差有实际相对误差和标称相对误差两种表示方法。

实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。

提及误差就是仪表中通用型的一种误差则表示方法，也用相对误差则表示，它就是相对于仪表满量程的一种误差。

提及误差就是绝对误差（在仪表中指的就是某一刻度点的示值误差）与仪表的量程之比。

2．什么是测量误差？测量误差有几种表示方法？它们通常应用领域在什么场合？答：测量误差是测得值与被测量的真值之差。

测量误差需用绝对误差和相对误差则表示,提及误差也就是相对误差的一种则表示方法。

在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。

在计算相对误差时也必须知道绝对误差的大小才能计算。

使用绝对误差难以测评测量精度的多寡，而使用相对误差比较客观地充分反映测量精度。

引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。

3．用测量范围为-50～+150kpa的压力传感器测量140kpa压力时，传感器测得示值为142kpa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

求解：绝对误差??142?140?2kpa实际相对误差标称相对误差引用误差??142?140?100%?1.43%140??142?140?100%?1.41%142142?140?100%?1%150?（?50）??4．什么就是随机误差？随机误差产生的原因就是什么？如何减小随机误差对测量结果的影响？请问：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不容原订方式变化着的误差称作随机误差。

随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。

下载温馨提示:该文档是学者精心编制而成，希望能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，我们为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!4－7 已知一差动整流电桥电路如题4－7图所示。

电路由差动电感传感器Z1、Z2及平衡电阻R1、R2（R1=R2）组成。

桥路的一个对角接有交流电源iU ，另一个对角线为输出端U，试分析该电路的工作原理。

解：忽略R3、R4的影响，可知U＝ UCD= UD－UC。

若电源电压iU 上端为正、下端为负时，V D1、V D3导通，等效电路如图（a）所示。

当差动电感传感器Z1＝Z＋?Z，Z2＝Z－?Z时，UC> UD，U为负。

当差动电感传感器Z1＝Z－?Z，Z2＝Z＋?Z时，UC< UD，U为正。

若电源电压iU 上端为负、下端为正时，V D2、V D4导通，等效电路如图（b）所示。

当差动电感传感器Z1＝Z＋?Z，Z2＝Z－?Z时，UC> UD，U为负。

当差动电感传感器Z1＝Z－?Z，Z2＝Z＋?Z时，UC< UD，U为正。

因此，无论电源电压iU 的正负如何，输出电压U0 的大小反映?Z的大小，U的正负极性反映?Z的正负情况（例如衔铁的移动方向）。

1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？答：绝对误差是测量结果与真值之差,即: 绝对误差=测量值—真值相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示,即: 相对误差=绝对误差/测量值×100%引用误差是绝对误差与量程之比,以百分数表示,即: 引用误差=绝对误差/量程 ×100%1—3什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值减去被测量的真值。

测量误差的表示方法：绝对误差、实际相对误差、引用误差、基本误差、附加误差。

当被测量大小相同时，常用绝对误差来评定测量准确度；相对误差常用来表示和比较测量结果的准确度；引用误差是仪表中通用的一种误差表示方法，基本误差、附加误差适用于传感器或仪表中。

2－1：什么是传感器？它由哪几部分组成？它的作用及相互关系如何？答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。

通常，传感器由敏感元件和转换元件组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。

2—2：什么是传感器的静态特性？它有哪些性能指标？分别说明这些性能指标的含义？答：传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为传感器的静态特性；其主要指标有线性度、灵敏度、精确度、最小检测量和分辨力、迟滞、重复性、零点漂移、温漂。

灵敏度定义是输出量增量Δy与引起输出量增量Δy的相应输入量增量Δx之比。

传感器的线性度是指传感器的输出与输入之间数量关系的线性程度。

输出与输入关系可分为线性特性和非线性特性。

传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性曲线不重合的现象称为迟滞。

2-4、现有栅长为3mm 和5mm 两种丝式应变计，其横向效应系数分别为5%和3%，欲用来测量泊松比μ=0.33的铝合金构件在单向应力状态下的应力分布(其应力分布梯度较大)。

试问：应选用哪一种应变计?为什么?答：应选用栅长为5mm 的应变计。

由公式ρρεμd R dR x ++=)21(和[]x m x K C RdR εεμμ=-++=)21()21(知应力大小是通过测量应变片电阻的变化率来实现的。

电阻的变化率主要由受力后金属丝几何尺寸变化所致部分（相对较大）加上电阻率随应变而变的部分（相对较小）。

一般金属μ≈0.3，因此(1+2μ)≈1.6；后部分为电阻率随应变而变的部分。

以康铜为例，C ≈1，C(1-2μ)≈0.4，所以此时K0=Km ≈2.0。

显然，金属丝材的应变电阻效应以结构尺寸变化为主。

从结构尺寸看，栅长为5mm 的丝式应变计比栅长为3mm 的应变计在相同力的作用下，引起的电阻变化大。

2-5、现选用丝栅长10mm 的应变计检测弹性模量E=2×1011N/m 2、密度ρ=7.8g/cm 3的钢构件承受谐振力作用下的应变，要求测量精度不低于0.5%。

试确定构件的最大应变频率限。

答：机械应变波是以相同于声波的形式和速度在材料中传播的。

当它依次通过一定厚度的基底、胶层(两者都很薄，可忽略不计)和栅长l 而为应变计所响应时，就会有时间的迟后。

应变计的这种响应迟后对动态(高频)应变测量，尤会产生误差。

由][]e l v f e l l 66max max ππλ<=<或式中v 为声波在钢构件中传播的速度； 又知道声波在该钢构件中的传播速度为：kg m m N E336211108.710/102--⨯⨯⨯⨯==ρν;s m kgs m Kg /10585.18.7/8.91024228⨯=⨯⨯⨯=；可算得kHz ms m e l v f 112%5.061010/10585.1||634max =⨯⨯⨯==-π。
