最新传感器原理与应用习题解答》

第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。

1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。

通常把传感器的特性分为两种：静态特性和动态特性。

静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。

动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。

1.3传感器由哪几部分组成？说明各部分的作用。

解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。

其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。

1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。

衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。

意义略（见书中）。

动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。

1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。

解：其灵敏度333001060510UkX--∆⨯===∆⨯1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S 2=2.0V/mV 、S 3=5.0mm/V ，求系统的总的灵敏度。

1.7某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V减至2.5V ，求该仪器的灵敏度。

传感器原理及应用课后习题答案吴建平第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。

1.7 请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1。

2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1。

4 传感器如何分类？按传感器检测的范畴可分为哪几种？1。

5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题?1.6 用图形符号表示一电阻式温度传感器.1。

7 请例举出两个你用到或看到的传感器,并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案1。

1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是:能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87)对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置;能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系.按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答:组成——由敏感元件、转换元件、基本电路组成；关系,作用—-传感器处于研究对象与测试系统的接口位置，即检测与控制之首.传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1。

3答:(略）答：按照我国制定的传感器分类体系表,传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

《传感器原理及工程应用》完整版习题答案第1章传感与检测技术的理论基础（P26）1—1:测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以，测量也就是将被测量与同种性质的标准量进行比较，确定被测量对标准量的倍数。

1 —2 :什么是测量值的绝对误差、相对误差、引用误差？答：绝对误差是测量结果与真值之差，即：绝对误差=测量值一真值相对误差是绝对误差与被测量真值之比，常用绝对误差与测量值之比，以百分数表示，即：相对误差=绝对误差/测量值X100%引用误差是绝对误差与量程之比，以百分数表示，即：引用误差=绝对误差/量程100%示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解: 已知：真值L = 140kPa测量值x= 142kPa测量上限=150kPa测量下限=—50kPa绝对误差△ = x-L=142-140=2(kPa)实际相对误差=—=2「43%L 140标称相对误差—— 1.41% x 142引用误差2 =测量上限—测量下限'150 —1 —10 对某节流元件（孔板）开孔直径d20的尺寸进行了15次测量，测量数据如下（单位: mm）:120.42120.43 120.40 120.42 120.43 120.39 120.30 120.40120.43120.41 120.43 120.42 120.39 120.39 120.40用测量范围为—50〜150kPa的压力传感器测量140kPa的压力时，传感器测得试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

解：序 号测量值 d 2o (mm)残余误差V i (d 20i d 2o )(mm)残余误差V (d 20i d 20 (i7))(mm)1 120.42 0.016 0.009 2 120.43 0.026 0.0193 120.40 —0.004 —0.0114 120.42 0.016 0.0095 120.43 0.0260.0196 120.39 —0.014—0.0217 120.30 —0.1048 120.40 —0.004—0.0119 120.43 0.026 0.01910 120.41 0.006 —0.00111 120.43 0.026 0.019 12 120.42 0.016 0.00913 120.39 —0.014—0.021 14 120.39 —0.014 —0.021 15120.40—0.004—0.011d20120.404mm1 i 10.0327mmJ i 7 0.0161mmd 20(i 7) 120.411mmd201(15 1d20 114 1G d 200.0788( mm) G d 200.0382(mm)当= 时，若取置信概率 = ，查表可得格拉布斯系数 = 。

《第一章传感器的一般特性》11）该测速发电机的灵敏度.2）该测速发电机的线性度.2．已知一热电偶的时间常数τ=10s,若用它来测量一台炉子的温度,炉内温度在540οC和500οC 之间按近似正弦曲线波动,周期为80s,静态灵敏度k=1,试求该热电偶输出的最大值和最小值,以与输入与输出信号之间的相位差和滞后时间.3．用一只时间常数为0.355s 的一阶传感器去测量周期分别为1s、2s和3s的正弦信号,问幅值误差为多少？4．若用一阶传感器作100Hz正弦信号的测试,如幅值误差要求限制在5%以内,则时间常数应取多少？若在该时间常数下,同一传感器作50Hz正弦信号的测试,这时的幅值误差和相角有多大？5．已知某二阶系统传感器的固有频率f0=10kHz,阻尼比ξ=0.1,若要求传感器的输出幅值误差小于3%,试确定该传感器的工作频率范围.6．某压力传感器属于二阶系统,其固有频率为1000Hz,阻尼比为临界值的50%,当500Hz的简谐压力输入后,试求其幅值误差和相位滞后.《第二章应变式传感器》1．假设某电阻应变计在输入应变为5000με时电阻变化为1%,试确定该应变计的灵敏系数.又若在使用该应变计的过程中,采用的灵敏系数为 1.9,试确定由此而产生的测量误差的正负和大小.2．如下图所示的系统中：①当F＝0和热源移开时,R l＝R2＝R3＝R4,与U0＝0；②各应变片的灵敏系数皆为+2.0,且其电阻温度系数为正值；③梁的弹性模量随温度增加而减小；④应变片的热膨胀系数比梁的大；⑤假定应变片的温度和紧接在它下面的梁的温度一样.在时间t＝0时,在梁的自由端加上一向上的力,然后维持不变,在振荡消失之后,在一稍后的时间t1打开辐射源,然后就一直开着,试简要绘出U0和t的关系曲线的一般形状,并通过仔细推理说明你给出这种曲线形状的理由.3．一材料为钢的实心圆柱形试件,直径d＝10 mm,材料的弹性模量E＝2 ×1011N／m2,泊松比μ＝0.285,试件上贴有一片金属电阻应变片,其主轴线与试件加工方向垂直,如图1所示,若已知应变片的轴向灵敏度k x ＝2,横向灵敏度C=4%,当试件受到压缩力F＝3×104N作用时.应变片的电阻相对变化ΔR／R为多少.4．在材料为钢的实心圆柱形试件上,沿轴线和圆周方向各粘贴一片电阻120 Ω的金属电阻应变片,如图2所示,把这两片应变片接入差动电桥,已知钢的泊松比μ＝0.285,应变片的灵敏系数k0＝2,电桥电源电压U sr＝6V〔d．C．〕,当试件受轴向拉伸时,测得应变片R1的电阻变化值ΔR1=0.48 Ω,试求电桥的输出电压.图1 图25．一台采用等强度梁的电子秤,在梁的上下两面各贴有二片电阻应变片,做成秤重传感器,如下图所示.已知l＝100 mm,b＝11 mm,t＝3 mm,E＝2.1×104N／mm2,k0＝2,接入直流四臂差动电桥,供桥电压6 V,当秤重0.5 kg时,电桥的输出电压U sc为多大.6．今在〔110〕晶面的〈001〉〈110〉晶面上各放置一电阻条,如下图所示,试求：l〕在0.1MPa 压力作用下电阻条的σr和σt各为何值？2〕此两电阻条为P型电阻条时ΔR／R＝？3〕若为N型电阻条时其ΔR／R？4〕若将这两电阻条改为安置在距膜中心为4.l 7mm处,电阻条上的平均应力σr和σt各为多少？7．现有基长为10 mm与20 mm的两种丝式应变片,欲测钢构件频率为10kHz的动态应力,若要求应变波幅测量的相对误差小于0.5%,试问应选用哪一种？为什么？8．已知一测力传感器的电阻应变片的阻值R＝120Ω,灵敏度系数k0= 2,若将它接入第一类对称电桥,电桥的供电电压U sr＝10V〔d．c．〕,要求电桥的非线性误差e f＜0.5％,试求应变片的最大应变εmax应小于多少,并求最大应变时电桥的输出电压.9．一个量程为10kN的应变式测力传感器,其弹性元件为薄壁圆筒轴向受力,外径20mm,内径18mm,在其表面粘贴八各应变片,四个沿周向粘贴,应变片的电阻值均为120Ω,灵敏度为2.0,波松比为0.3,材料弹性模量E=2.1×1011Pa.要求：1>绘出弹性元件贴片位置与全桥电路；2>计算传感器在满量程时,各应变片电阻变化；3>当桥路的供电电压为10V时,计算传感器的输出电压.10．如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路,图中R2=R3=R是固定电阻,R1与R4是电阻应变片,工作时R1受拉,R4受压,ΔR表示应变片发生应变后,电阻值的变化量.当应变片不受力,无应变时ΔR=0,桥路处于平衡状态,当应变片受力发生应变时,桥路失去了平衡,这时,就用桥路输出电压U cd表示应变片应变后的电阻值的变化量.试证明： U cd=-<E/2><ΔR/R>《第三章电容式传感器》1．试计算带有固定圆周膜片电容压力传感器的灵敏度〔ΔC/C〕/p,如下图.已知在半径r处的偏移量y可用下式表示：式中P——压力；a——圆膜片半径；t——膜片厚度；μ——膜片材料的泊松比.2．在压力比指示系统中采用的电容传感元件与其电桥测量线路如图所示.已知：δ0＝0.25mm,D＝38.2mm,R=5.1kΩ,U＝60V〔A.C〕,f＝400Hz.试求.1）该电容传感器的电压灵敏度〔单位为V/m〕k u？2）当电容传感器活动极板位移Δδ＝10μm时,输出电压U0的值.3．如图所示为油量表中的电容传感器简图,其中1、2为电容传感元件的同心圆筒〔电极〕：3为箱体.已知：R1＝15mm,R2＝12mm；油箱高度H=2m,汽油的介电常数εr=2.1.求：同心圆套筒电容传感器在空箱和注满汽油时的电容量.4．一只电容位移传感器如图所示,由四块置于空气中的平行平板组成.板A,C和D是固定极板.板B是活动极板,其厚度为t,它与固定极板的间距为d.B,C和D极板的长度均为b,A板的长度为2 b,各板宽度为l,忽略板C和D的间隙与各板的边缘效应,试推导活动极板B从中间位置移动x=±b/2时电容C AC和C AD的表达式〔x=0时为对称位置〕.5．试推导下图所示变电介质电容式位移传感器的特性方程C=f<x>.设真空的介电系数为ε0,ε2＞ε1,以与极板宽度为W.其他参数如图所示.《第四章电感式传感器》1．一个铁氧体环形磁心,平均长度为12cm,截面积为1.5cm2,平均相对磁导率μr＝2 000,求：1〕均匀绕线5 00匝时的电感；2> 匝数增加1倍时的电感.2．有一只螺管形差动式电感传感器,已知电源电压U＝4V,f＝400HZ,传感器线圈铜电阻和电感量分别为R＝40Ω,L=30mH,用两只匹配电阻设计成4臂等阻抗电桥,如图1所示,试求：1〕匹配电阻R1和R2的值为多大才能使电压灵敏度达到最大；2>当ΔZ＝10Ω时,分别接成单臂和差动电桥后的输出电压值；3>用矢量图表明输出电压U0与电源电压U之间的相位差；4〕假设该传感器的两个线圈铜电阻不相等R4≠R3,在机械零位时便存在零位电压,用矢量图分析能否用调整衔铁位置的方法使U0=0.图1 图2a图2 b3．试计算图2a所示差动变压器式传感器接入桥式电路〔顺接法〕时的空载输出电压U0,一、二次侧线圈间的互感为M1、M2,两个二次侧线圈完全相同.又若同一差动变压器式传感器接成图2b所示反串电路〔对接法〕,问两种方法哪一种灵敏度高,高几倍？提示：①将图a所示的二次侧绕组边电路图简化如图2c所示等效电路〔根据已知条件Z1＝Z2；②求出图b 空载输出电压与图a计算的结果进行比较.〕图2 c图34．试推导图3所示差动型电感传感器电桥的输出特性U0=f〔ΔL〕,已知电源角频率为ω,Z1、Z2为传感器两线圈的阻抗,零位时Z1＝Z2= r＋jωL,若以变间隙式传感器接入该电桥,求灵敏度表达式k＝U0／Δδ多大〔本题用有效值表示〕.5．图4中两种零点残余电压的补偿方法对吗？为什么？图中R为补偿电阻.图46．某线性差动变压器式传感器采用的频率为100HZ、峰一峰值为6V的电源激励,假设衔铁的输入运动是频率为10Hz的正弦运动,它的位移幅值为±3mm,已知传感器的灵敏度为2V／mm,试画出激励电压、输入位移和输出电压的波形.7．使用电涡流式传感器测量位移或振幅时对被测物体要考虑哪些因素,为什么？《第五章压电式传感器》1．分析压电式加速度传感器的频率响应特性.又若测量电路的总电容C＝1000PF,总电阻R＝500 MΩ,传感器机械系统固有频率f0=30 kHz,相对阻尼系数ξ=0.5,求幅值误差在2%以内的使用频率范围.2．用石英晶体加速度计与电荷放大器测量机器的振动,已知：加速度计灵敏度为5 pC／g,电荷放大器灵敏度为50 mV／pC,当机器达到最大加速度值时相应的输出电压幅值等于2 V,试计算该机器的振动加速度.3．在某电荷放大器的说明书中有如下技术指标：输出电压为±10V,输入电阻大于1014Ω,输出电阻为0.1kΩ,频率响应：0～150kHz,噪声电压〔有效值〕最大为2mV〔指输入信号为零时所出现的输出信号值〕,非线性误差：0.l%,温度漂移：±0.lmV／ºC.l〕如果用内阻为10 kΩ的电压表测量电荷放大器的输出电压,试求由于负载效应而减少的电压值.2〕假设用一输入电阻为2MΩ的示波器并接在电荷放大器的输入端,以便观察输入信号波形,此时对电荷放大器有何影响？3〕噪声电压在什么时候会成为问题？4〕试求当环境温度变化十15o C时,电荷放大器输出电压的变化值,该值对测量结果有否影响？5〕当输入信号频率为180kHZ时,该电荷放大器是否适用？4．试用直角坐标系画出AT型,GT型,DT型,X－30º的晶体切型的方位图.5．压电传感元件的电容为1000PF,k q＝2．5C／cm,连接电缆电容C c＝300 pF,示波器的输入阻抗为1MΩ和并联电容为50pF,试求：1〕压电元件的电压灵敏度多大？2>测量系统的高频响应<V／cm〕.3>如系统测量的幅值误差为5%,最低频率是多少？4〕如f j＝10HZ,允许误差为5 %,用并联连接方式,电容量C值是多大？6．石英晶体压电传感元件,面积为1cm2,厚度为0.lcm,固定在两个金属板之间,用来测量通过晶体两面力的变化.材料的杨氏模量为9×1010Pa,电荷灵敏度为2pC／N,相对介质常数为5,lcm2材料相对两面间电阻为1014Ω.一个20pF的电容和一个100MΩ的电阻与极板并联.如果所加力是F＝0.01sin〔103t〕N.求：1〕两个极板间电压峰一峰值；2〕晶体厚度的最大变化.<0.758mv,1.516mv;1.1×10-10cm>7．已知电压前置放大器的输入电阻为100 MΩ,测量回路的总电容为100pF,试求用压电式加速度计相配测量1Hz低频振动时产生的幅值误差.<94%>8．用压电式传感器测量最低频率为1Hz 的振动,要在1Hz 时灵敏度下降不超过5%,若测量回路的总电容为500pF,求所用电压前置放大器的输入电阻为多大？9．已知压电式加速度传感器的阻尼比是ξ=0.1,其无阻尼固有频率f=32kHz,若要求传感器的输出幅值误差在5%以内,试确定传感器的最高响应频率.10．有一压电式加速度计,供它专用的电缆长度为1.2m,电缆电容为100pF,压电片本身的电容为1000pF,据此出厂时标定的电压灵敏度为100mV／g.若使用中改为另一根电缆,其电容为300pF,长为2.9m,问其电压灵敏度作如何改变.<60mv/g>《第六章数字式传感器》1．数字式传感器的特点？根据工作原理数字式传感器可分为那几类？2．光栅传感器的基本原理？莫尔条纹如何形成？有何特点？3．分析光栅传感器具有较高测量精度的原因.《第七章固态传感器》1．霍尔元件能够测量哪些物理参数？霍尔元件的不等位电势的概念是什么？温度补偿的方法有哪几种？2．简述霍尔效应与构成以与霍尔传感器可能的应用场合.3．光电效应可分为几类？说明其原理并指出相应的光电元件.4．试拟定用光敏二极管控制,用交流电源供电照明的明通与暗通直流继电器电路原理图,并说明之.《第八章光纤传感器》1．说明光纤的组成并分析其传光原理,指出光纤传光的必要条件？2．光纤损耗是如何产生的？它对光纤传感器有哪些影响？。

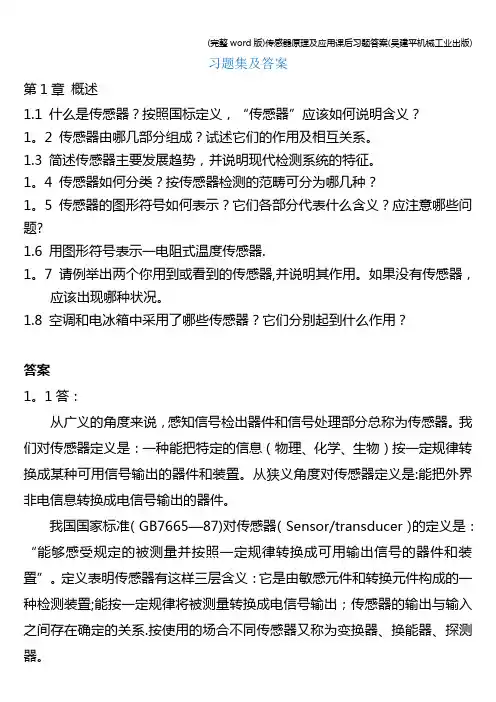

习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1.2 传感器由哪几部分组成？试述它们的作用及相互关系。

1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。

1.4 传感器如何分类？按传感器检测的范畴可分为哪几种？1.5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题？1.6 用图形符号表示一电阻式温度传感器。

1.7 请例举出两个你用到或看到的传感器，并说明其作用。

如果没有传感器，应该出现哪种状况。

1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案：1.1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。

我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。

我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。

定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。

按使用的场合不同传感器又称为变换器、换能器、探测器。

1.2答：组成——由敏感元件、转换元件、基本电路组成；关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。

传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。

1.3答：（略）答：按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。

按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。

第1章传感器的技术基础1.传感器的定义是什么？答：传感器最早来自于“sensor”一词，就是感觉的意思。

随着传感器技术的发展，在工程技术领域中，传感器被认为是生物体的工程模拟物。

而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感”到，会“传”到的功能。

传感器是获取信息的一种装置，其定义可分为广义和狭义两种。

广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。

这里的“可用信号”是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。

狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。

按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。

国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。

美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件”。

传感器也称为变换器、换能器或探测器。

如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。

2.简述传感器的主要分类方法。

答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。

(2)按输入信息分类。

传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器等。

这种分类对传感器的应用很方便。

(3)按应用范围分类。

根据传感器的应用范围的不同，通常分为工业用、民用、科研用、医用、军用传感器等。

按具体使用场合，还可分为汽车用、舰船用、航空航天用传感器等。

如果根据使用目的的不同，还可分为计测用、监测用、检查用、控制用、分析用传感器等。

第1章传感器的技术基础1.传感器的定义是什么？答：传感器最早来自于“sensor”一词，就是感觉的意思。

随着传感器技术的发展，在工程技术领域中，传感器被认为是生物体的工程模拟物。

而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感”到，会“传”到的功能。

传感器是获取信息的一种装置，其定义可分为广义和狭义两种。

广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。

这里的“可用信号”是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。

狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。

按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。

国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。

美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件”。

传感器也称为变换器、换能器或探测器。

如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。

2.简述传感器的主要分类方法。

答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。

(2)按输入信息分类。

传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器等。

这种分类对传感器的应用很方便。

(3)按应用范围分类。

根据传感器的应用范围的不同，通常分为工业用、民用、科研用、医用、军用传感器等。

按具体使用场合，还可分为汽车用、舰船用、航空航天用传感器等。

如果根据使用目的的不同，还可分为计测用、监测用、检查用、控制用、分析用传感器等。

《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值 相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。

《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。

所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。

1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。

答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值 相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。

则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。
