《传感器原理与应用习题解答》

第1章传感器的技术基础

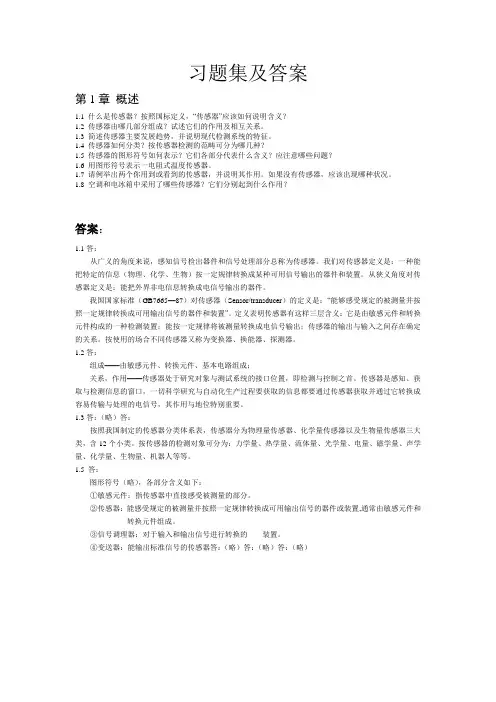

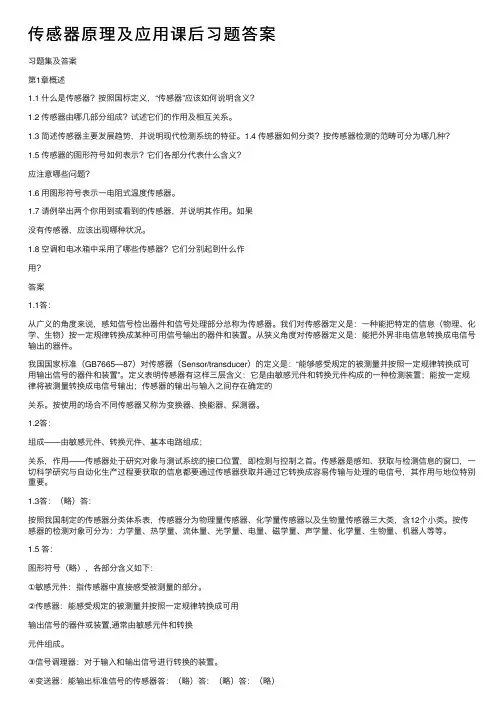

1.传感器的定义是什么？

答：传感器最早来自于“sensor”一词，就是感觉的意思。随着传感器技术的发展，在工程技术领域中，传感器被认为是生物体的工程模拟物。而且要求传感器不但要对被测量敏感，还要就有把它对被测量的响应传送出去的功能，也就是说真正实现能“感”到，会“传”到的功能。

传感器是获取信息的一种装置，其定义可分为广义和狭义两种。广义定义的传感器是指那些能感受外界信息并按一定规律转换成某种可用信号输出的器件和装置，以满足信息的传输、处理、记录、显示和控制等要求。这里的“可用信号”是指便于处理、传输的信号，一般为电信号，如电压、电流、电阻、电容、频率等。狭义定义的传感器是指将外界信息按一定规律转换成电量的装置才叫传感器。

按照国家标准GB7665—87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。

国际电工委员会(IEC)将传感器定义为：传感器是测量系统中的一种前置部件，它将输入变量转换成可供测量的信号。美国测量协会又将传感器定义为“对应于特定被测量提供有效电信号输出的器件”。传感器也称为变换器、换能器或探测器。如前所述．感受被测量、并将被测量转换为易于测量、传输和处理的信号的装置或器件称为传感器。

2.简述传感器的主要分类方法。

答：(1)据传感器与外界信息和变换效应的工作原理，可分为物理传感器、化学传感器和生物传感器三大类。

(2)按输入信息分类。传感器按输入量分类有力敏传感器、位置传感器、液面传感器、能耗传感器、速度传感器、热敏传感器、振动传感器、湿敏传感器、磁敏传感器、气敏传感器、真空度传感器

等。这种分类对传感器的应用很方便。

(3)按应用范围分类。根据传感器的应用范围的不同，通常分为工业用、民用、科研用、医用、军用传感器等。按具体使用场合，还可分为汽车用、舰船用、航空航天用传感器等。如果根据使用目的的不同，还可分为计测用、监测用、检查用、控制用、分析用传感器等。

3.传感器主要由哪些部分组成？并简单介绍各个组成部分。

答：传感器的核心部件是敏感元件，它是传感器中用来感知外界信息和转换成有用信息的元件。传感器一般由敏感元件、传感元件和基本转换电路三部分组成。

图1-1传感器的组成

(1)敏感元件直接感受被测量，并以确定的关系输出某一物理量。

(2)传感元件将敏感元件输出的非电物理量转换成电路参数量或电量。

(3)基本转换电路将电路参数转换成便于测量的电量。基本转换电路的类型又与不同的工作原理的传感器有关。因此常把基本转换电路作为传感器的组成环节之一。

4.传感器的静态特性的参数主要有哪些？

答：表征传感器的静态特性的主要参数有：线性度、灵敏度、分辨力和迟滞、重复性、稳定性、漂移、阈值等。

5.传感器未来发展的方向主要有哪些？

答：(1)开发新材料

(2)提高传感器性能扩大检测范围

(3)传感器的微型化和微功耗

(4)传感器的智能化

(5)传感器的集成化和多功能化

(6)传感器的数字化与网络化

第2章电阻式传感器

1.电阻式传感器的定义，并简单说明它的优缺点。

答：电阻式传感器是一种能把非电物理量(如位移、力、压力、加速度、扭矩等)转换成与之有确定对应关系的电阻阻值，再经过测量电桥转换成便于传送和记录的电压(电流)信号的一种装置。它在非电量检测中应用十分广泛。

电阻式传感器具有一系列的优点，如结构简单、输出精度较高、线性和稳定性好等；但它受环境条件(如温度)影响较大，且有分辨力不高等不足之处。

2.说明电阻应变片的组成、规格及分类。

答：组成：电阻应变片由敏感栅、基片、覆盖层和引出线等部分组成。规格：应变片规格一般是以有效使用面积和敏感栅的电阻值来表示。分类：电阻应变片按其敏感栅的材料不同，可分为金属电阻应变片和半导体应变片两大类。常见的金属电阻应变片的有丝式、箔式和薄膜式三种形式。

3.什么叫应变效应?利用应变效应解释金属电阻应变片的工作原理。

答：电阻丝在外力作用下发生机械变形时，其阻值发生变化，此现象称为电阻“应变效应”。根据这种效应，将应变片用特制胶水粘在被测材料的表面，被测材料在外力的作用下产生的应变就会传送到应变片上，使应变片的阻值发生变化，通过测量应变片电阻值的变化就可得知被测量的大小。

4.金属电阻应变片与半导体应变片的工作原理有何区别?各有何优缺点？

答：金属电阻应变片可分为：(1)丝式应变片：其优点是粘贴性能好，能保证有效地传递变形，性能稳定．且可制成满足高温、强的磁场、核辐射等特殊条件使用的应变片。缺点是U形应变片的圆弧形弯曲段呈现横向效应，H形应变片的焊点过多，可靠性下降；

(2)箔式应变片：优点是黏合情况好，散热能力较强，输出功率较

大，灵敏度高等。在工艺上可按需要制成任意形状，易于大量生产，成本低廉，在电测中获得广泛应用。尤其在常温条件下，箔式应变片已逐渐取代了丝式应变片。(3)薄膜型是在薄绝缘基片上蒸镀金属制成。它灵敏度系数高，易于实现工业化；特别是它可以直接制作在弹性敏感元件上，形成测量元件或传感器。由于这种方法免去了应变片的粘贴工艺过程，因此具有一定优势。

半导体应变片:是用锗或硅等半导体材料制成敏感栅。半导体应变片最突出的优点：灵敏度高，可测微小应变、机械滞后小、横向效应小、体积小。主要缺点：温度稳定性差、灵敏度系数分散性大，所以在使用时需采用温度补偿和非线性补偿措施。

5.简单介绍应变片的粘贴工艺步骤：

答：①应变片的检查与选择首先要对采用的应变片进行外观检查，观察应变片的敏感栅是否整齐、均匀，是否有锈斑以及短路和折弯等现象。其次要对选用的应变片的阻值进行测量，阻值选取合适将对传感器的平衡调整带来方便。

②试件的表面处理为了获得良好的粘合强度，必须对试件表面进行处理，清除试件表面杂质、油污及疏松层等。一般的处理办法可采用砂纸打磨，较好的处理方法是采用无油喷砂法，这样不但能得到比抛光更大的表面积，而且可以获得质量均匀的结果。为了表面的清洁，可用化学清洗剂如氯化碳、丙酮、甲苯等进行反复清洗，也可采用超声波清洗。值得注意的是，为避免氧化，应变片的粘贴尽快进行。如果不立刻贴片，可涂上一层凡士林暂作保护。

③底层处理为了保证应变片能牢固地贴在拭件上，并具有足够的绝缘电阻，改善胶接性能，可在粘贴位置涂上一层底胶。

④贴片将应变片底面用清洁剂清洗干净，然后在试件表面和应变片底面各涂上一层薄而均匀的粘合剂。待稍干后，将应变片对准划线位置迅速贴上，然后盖一层玻璃纸，用手指或胶锟加压，挤出气泡及多余的胶水，保证胶层尽可能薄而均匀。

⑤固化粘合剂的固化是否完全，直接影响到胶的物理机械性能。关键是要掌握好温度、时间和循环周期。无论是自然干燥还是
