远程抄表原理
远程抄表原理是通过无线通信技术实现对电、水、气等公共设施的抄表操作。
其基本原理是将传感器安装在被测量的仪表上,用于采集仪表的读数,并将读数转换为数字信号。
通过无线模块将数字信号传输给远程服务器或控制中心。
具体而言,远程抄表系统包括三个主要组成部分:传感器、数据采集器和数据传输器。
首先,传感器安装在被测仪表上,用于实时采集仪表的读数。
传感器可以根据被测设备的类型而不同,例如电表可以使用光电传感器,水表可以使用压力传感器,气表可以使用流量传感器等。
其次,数据采集器用于接收传感器发送的读数,并将其转换为数字信号。
数据采集器通常包括微控制器和模数转换器,它可以对传感器采集到的模拟信号进行数字化处理,然后将其存储在内部存储器中。
最后,数据传输器将数字信号通过无线通信技术传输给远程服务器或控制中心。
数据传输器可以使用各种无线通信技术,如GPRS、NB-IoT、LoRa等。
通过与数据采集器配合工作,数
据传输器可以实现将采集到的读数传输给远程服务器。
整个远程抄表系统通过对传感器的实时读数采集和无线数据传输,实现了对公共设施的远程抄表。
这种无需人工干预的抄表方法提高了效率,减少了人力成本,并提供了准确和及时的数
据供应。
对于公共设施管理部门和用户来说,远程抄表系统能够提供更方便、快速且准确的抄表服务。
无线远传水电表远程抄表系统方案(总81页)本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式,和同类抄表系统相比,具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术,对居民用水、用电的使用状况进行实时采集,实现数据的集中存储和统一管理,减少了人工劳动,极大地提高了工作效率,为有关部门管理、统计、分析能源使用情况提供依据,使管理更科学、更高效。
1、应用范围供水公司电力公司物业公司企业单位学校宿舍等2、系统功能实时抄表功能冻结抄表功能设备档案管理用户档案管理数据统计分析报表查询打印操作权限管理缴费结算管理数据异常诊断数据备份恢复二、参照标准和规范文件GB/T 冷水水表和热水水表(第1部分:规范)GB/T 冷水水表和热水水表(第2部分:安装要求)GB/T 冷水水表和热水水表(第3部分:试验方法和试验设备)CJ/T 188-2004 户用计量仪表数据传输技术条件信部无[2005]423 号《微功率(短距离)无线电设备管理暂行规定》JJG596-2012 电子式电能表JJG596-2012 电子式电能表检定规程IEC62052-11 交流电测量设备通用要求、试验和试验条件GB/ 1级和2级静止式交流有功电度表DL/T 645-1997 多功能电能表通信规约信部[2005]423号微功率(短距离)无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求,而推出的一套具有极高性价比的自动抄表系统。
该系统秉承我公司在同类产品十余年的丰富经验,借鉴并结合了国内外数家著名同类产品的先进技术思路,运用了先进的计算机网络技术、无线网络技术、自动控制技术等,是目前国内最先进的远程抄表系统之一。
可编辑修改精选全文完整版远程抄表系统技术解决实施方案二零一一年六月第一章技术解决实施方案一一、概述远程抄表系统是为提高水、电等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式,和同类抄表系统相比,具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术,对水、电的使用状况进行实时采集,实现数据的集中存储和统一管理,减少了人工劳动,极大地提高了工作效率,为有关部门管理、统计、分析能源使用情况提供依据,使管理更科学、更高效。
1、系统功能✧实时抄表功能✧用户档案管理✧数据统计分析✧报表查询打印✧操作权限管理✧缴费结算管理✧数据备份恢复等二、系统介绍远程抄表系统是沈阳市兴达科技开发结合自身先进技术和用户实际应用需求,而推出的一套具有极高性价比的自动抄表系统。
该系统秉承沈阳市兴达科技开发在同类产品多年的丰富经验,借鉴并结合了国内外数家著名同类产品的先进技术思路,运用了先进的电脑网络技术、无线网络技术、自动控制技术等,是目前国内最先进的远程抄表系统之一。
该系统完美地实现了对计量表用量信息、运行状况的远程监控,管理员足不出户即可监测计量表运行状态、掌握能耗使用规律,为管理部门合理资源分配、节约能源、提高管理效率提供了依据。
1、系统组成水电多表远程抄表系统由智能表、采集器、集中器、GPRS-DTU、管理中心电脑及综合抄表管理系统软件组成。
其中,智能表包括无线远传水表、RS485电能表。
图一 水电多表远程抄表系统网络结构1下载抄表任务数据信息查看 系统报表管理 收费服务管理电脑系统Internet 互联网GPRS 无线移动网络无线远传智能水表综合应用和数据管理中心带RS485接口的电表串口转无线模块串口转无线模块串口转无线模块2、系统运行原理采集器和集中器均内置微功率多通道嵌入式无线数传模块和GPRS DTU,实现无线组网,是目前最先进的抄表方式,满足了不同建筑结构对工程施工简单、维护快捷的需求,也为提高物业管理和行业管理现代化水平提供了良好的基础。
远程自动抄表系统的组成一、什么是远程自动抄表系统远程自动抄表系统是一种基于信息技术的抄表管理系统,通过传感器、通信技术和数据处理等技术手段,实现对水、电、气等能源消耗情况进行实时监测和抄表,提高抄表效率,降低人工成本,实现远程管理。
二、远程自动抄表系统的重要性1.提高抄表效率:传统的人工抄表需要耗费大量的人力物力,而远程自动抄表系统能够实现对大量仪表的远程监测和抄表,大大提高了抄表的效率。
2.降低人工成本:远程自动抄表系统能够减少人工参与的环节,节省了人力成本,降低了企业的运营成本。
3.提供精确数据:传感器和数据处理技术可以实时准确地监测和记录能源的使用情况,提供准确的数据分析和统计,为企业的决策提供参考依据。
三、远程自动抄表系统的组成远程自动抄表系统主要包括以下几个组成部分:1. 传感器传感器是远程自动抄表系统的关键组成部分,通过感知、采集和转换能源消耗的信息,并将其转化为电信号或数字信号,供后续的数据处理和传输使用。
常见的传感器包括电力传感器、水表传感器、气体传感器等。
2. 数据采集与处理数据采集与处理是远程自动抄表系统的核心环节,通过数据采集单元对传感器采集到的数据进行集中管理和处理。
采集到的数据可以通过各种算法进行处理,如滤波、数据压缩、峰值判定等,以提高数据的准确性和可靠性。
3. 数据传输与通信数据传输与通信是远程自动抄表系统实现远程管理的关键环节。
常见的数据传输方式包括有线传输和无线传输。
有线传输主要采用以太网、Modbus等通信协议,无线传输主要采用GPRS、NB-IoT、LoRa等无线通信技术。
4. 数据存储与管理数据存储与管理是远程自动抄表系统的重要组成部分,包括数据的存储、管理、备份和恢复等功能。
常见的数据存储方式包括关系型数据库和分布式存储系统,通过对数据进行分层管理和优化,实现对大量数据的高效存储和管理。
四、远程自动抄表系统的工作原理远程自动抄表系统的工作原理可以简单概括为以下几个步骤:1.传感器采集数据:传感器感知并采集各种能源消耗的数据,如电量、水量、气量等。

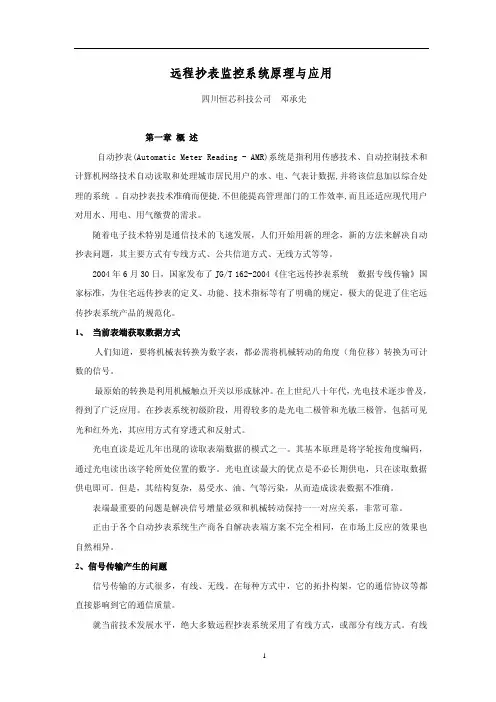

远程抄表监控系统原理与应用四川恒芯科技公司 邓承先第一章 概 述自动抄表(Automatic Meter Reading - AMR)系统是指利用传感技术、自动控制技术和计算机网络技术自动读取和处理城市居民用户的水、电、气表计数据,并将该信息加以综合处理的系统 。
自动抄表技术准确而便捷,不但能提高管理部门的工作效率,而且还适应现代用户对用水、用电、用气缴费的需求。
随着电子技术特别是通信技术的飞速发展,人们开始用新的理念,新的方法来解决自动抄表问题,其主要方式有专线方式、公共信道方式、无线方式等等。
2004年6月30日,国家发布了JG/T 162-2004《住宅远传抄表系统 数据专线传输》国家标准,为住宅远传抄表的定义、功能、技术指标等有了明确的规定,极大的促进了住宅远传抄表系统产品的规范化。
1、当前表端获取数据方式人们知道,要将机械表转换为数字表,都必需将机械转动的角度(角位移)转换为可计数的信号。
最原始的转换是利用机械触点开关以形成脉冲。
在上世纪八十年代,光电技术逐步普及,得到了广泛应用。
在抄表系统初级阶段,用得较多的是光电二极管和光敏三极管,包括可见光和红外光,其应用方式有穿透式和反射式。
光电直读是近几年出现的读取表端数据的模式之一。
其基本原理是将字轮按角度编码,通过光电读出该字轮所处位置的数字。
光电直读最大的优点是不必长期供电,只在读取数据供电即可。
但是,其结构复杂,易受水、油、气等污染,从而造成读表数据不准确。
表端最重要的问题是解决信号增量必须和机械转动保持一一对应关系,非常可靠。
正由于各个自动抄表系统生产商各自解决表端方案不完全相同,在市场上反应的效果也自然相异。
2、信号传输产生的问题信号传输的方式很多,有线、无线。
在每种方式中,它的拓扑构架,它的通信协议等都直接影响到它的通信质量。
就当前技术发展水平,绝大多数远程抄表系统采用了有线方式,或部分有线方式。
有线方式初期建设投资大,工程难度大,但是通信质量较好。
无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式,和同类抄表系统相比,具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术,对居民用水、用电的使用状况进行实时采集,实现数据的集中存储和统一管理,减少了人工劳动,极大地提高了工作效率,为有关部门管理、统计、分析能源使用情况提供依据,使管理更科学、更高效。
1、应用范围✧供水公司✧电力公司✧物业公司✧企业单位✧学校宿舍等2、系统功能✧实时抄表功能✧冻结抄表功能✧设备档案管理✧用户档案管理✧数据统计分析✧报表查询打印✧操作权限管理✧缴费结算管理✧数据异常诊断✧数据备份恢复二、参照标准和规范文件✧GB/T 778.1-2007 冷水水表和热水水表(第1部分:规范)✧GB/T 778.2-2007 冷水水表和热水水表(第2部分:安装要求)✧GB/T 778.3-2007 冷水水表和热水水表(第3部分:试验方法和试验设备)✧CJ/T 188-2004 户用计量仪表数据传输技术条件✧信部无[2005]423 号《微功率(短距离)无线电设备管理暂行规定》✧JJG596-2012 电子式电能表✧JJG596-2012 电子式电能表检定规程✧IEC62052-11 交流电测量设备通用要求、试验和试验条件✧GB/T17215.321-2008 1级和2级静止式交流有功电度表✧DL/T 645-1997 多功能电能表通信规约✧信部[2005]423号微功率(短距离)无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求,而推出的一套具有极高性价比的自动抄表系统。
该系统秉承我公司在同类产品十余年的丰富经验,借鉴并结合了国内外数家著名同类产品的先进技术思路,运用了先进的计算机网络技术、无线网络技术、自动控制技术等,是目前国内最先进的远程抄表系统之一。
电表远程抄表系统随着科技的不断发展,越来越多的设备向智能化方向发展。
在能源领域,智能电表的应用也越来越广泛。
传统的人工抄表方式已经不能很好的适应现代化的管理需要,这就催生了电表远程抄表系统的出现。
系统介绍电表远程抄表系统是一种基于物联网技术的系统,通过互联网将电能表的数据上传至云端,并提供用户端查看电表数据的服务。
系统可以实现自动化抄表、数据查询、报表统计等多种功能,并且可以通过移动设备随时随地查看电能表的数据,方便管理人员进行实时监管。
系统组成电表远程抄表系统由以下几部分组成:电能表电能表是电表远程抄表系统的核心组成部分。
它通过采集电能数据,并将其存储在内部内存中,然后通过物联网的方式上传至云端。
目前,智能电表已经普及,成为电能计量的重要组成部分。
智能电表不仅可以实现抄表数据的实时上传,还可以通过其他智能设备进行控制,以达到更加精确的能耗管理。
通信模块通信模块是电表远程抄表系统的互联网连接器,它包括嵌入式设备、通信模块和SIM卡。
通信模块直接和电能表相连,通过SIM卡连接到互联网,将电能表采集的数据上传至云端。
此外,通信模块还可以通过定位功能,定位智能电表的实时位置,方便电力公司进行巡检和管理。
数据中心数据中心是电表远程抄表系统中的数据处理中心,是数据的存储、处理、管理和分析的核心部分。
数据中心通常运用大数据技术和云计算技术,对从电能表上传来的大量数据进行加工处理和分析。
同时,在数据中心中,还可以对电能表进行远程控制和管理。
终端设备终端设备是指用户使用的各种设备,包括PC端、手机端、平板等移动设备。
用户可以通过登陆到系统平台进行实时查看电能数据,也可以设置报警阈值等管理操作。
系统优势电表远程抄表系统具有以下几点优势:管理精度高由于系统在数据处理方面运用了大数据技术和云计算技术,因此其处理速度非常快,处理结果也非常准确。
这种高效率的处理,使得系统的管理精度得到了极大的提高,同时也保证了系统的稳定性和可靠性。
远程抄表系统的原理
远程抄表系统的原理
远程抄表监控系统使用器远传燃气表来实现用气量的采集和计量。
采集数据时,采集器通过RS485/MBUS总线通过远传表内的表头采集器采集用气数据,并处理和存储,然后采集器通过无线数传模块把数据上传至集中器。
集中器的主要功能是收集每个采集器上传的数据,处理后通过GPRS/CDMA上传至抄表系统监控中心,在需要抄表的时候,由监控中心的计算机发出采集命令,采集器收到命令后向所有的采集器转发采集命令,表头采集板收到采集命令后判断是否是发给本终端的命令,如是则把表头采集板上存储的数据传回监控中心,从而实现远程抄表。
同时,监控中心对所返回的数据进行分析,如是断线报警等异常报警信息,则发出报警信号,如是抄表数据,则把数据存储到数据库中,通过对历史数据的分析比较,判断是否有用气不正常等可疑用户,如有则发出报警信息,从而完成监控中心对用户表数据的采集和监控任务。
