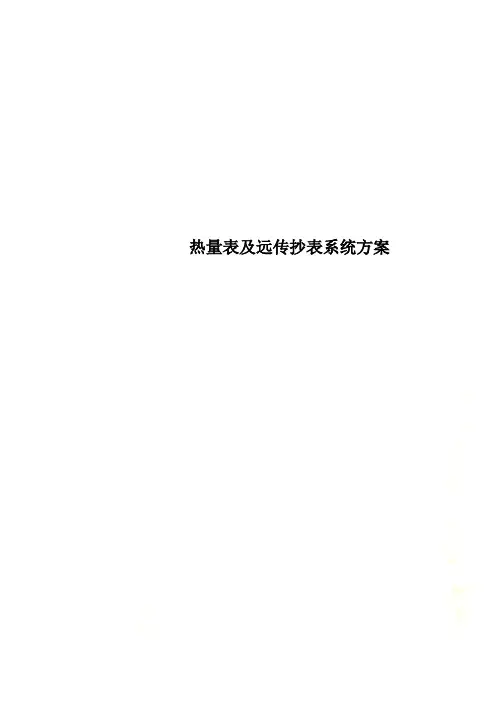

热量表及远传抄表系统方案基于热量表的远传抄表系统方案系统概述热量表的远程抄表管理系统,是针对居民供热分户计量应用而推出的远程抄表解决方案。
本系统由主站、通讯网络、热量表组成,实现数据采集、存储和远传,并对热量表运行工况准确实时监控、用量统计和分析,结算收费、催费。
具有管理和结算功能,可实现多级、多层次分权管理功能。
系统的上行通信信道可以选用DTU、RS485、CAN总线、PDA、TCP/IP;下行通信信道可以选用RS485总线、CAN总线和MBUS总线。
系统框图图一系统方案一框图方案一技术特点:(1)单层网络;(2)数据透明传输。
方案一接口形式:(1)数据上行接口形式:DTU、RS485(CAN、TCP/IP);(2)数据下行接口形式:MBUS、RS485。
图二系统方案二框图方案二技术特点:(1)单层网络;(2)数据透明传输+数据本地存储;(3)可以PDA数据本地采集。
方案二接口形式:(1)数据上行接口形式:DTU、RS485、CAN、PDA、USB(TCP/IP);(2)数据下行接口形式:MBUS、RS485、CAN。
三系统方案三框图方案三技术特点:(1)多层网络、多级中继;(2)数据透明传输。
方案三接口形式:(1)第一层采集器:1)数据上行接口形式:DTU、RS485、(CAN、TCP/IP); 2)数据下行接口形式:MBUS、RS485。
(2)第二层采集器:1)数据上行接口形式:MBUS、RS485;2)数据下行接口形式:MBUS、RS485。
图四系统方案四框图方案四技术特点:(1)多层网络、多级中继;(2)数据透明传输+数据本地存储;(3)可以PDA数据本地采集。
方案四接口形式:(1)第一层集中器:1)数据上行接口形式:DTU、RS485、CAN、PDA、USB(TCP/IP);2)数据下行接口形式:MBUS、RS485、CAN、(TCP/IP)。
(2)第二层采集器:1)数据上行接口形式:MBUS、RS485、(CAN、TCP/IP);2)数据下行接口形式:MBUS、RS485。

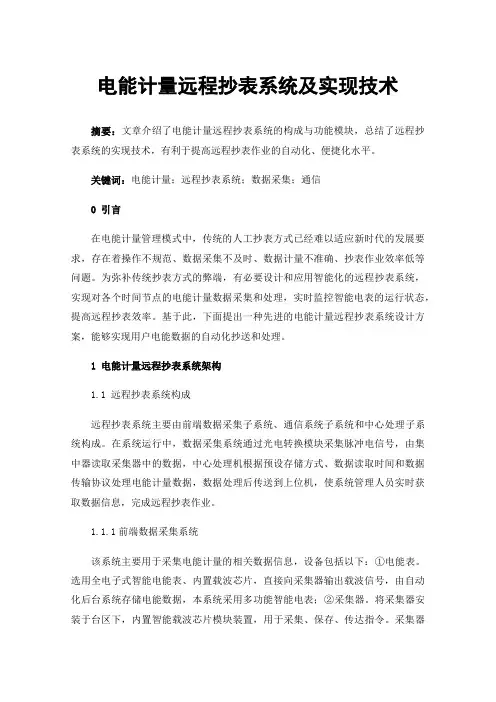

电能计量远程抄表系统及实现技术摘要:文章介绍了电能计量远程抄表系统的构成与功能模块,总结了远程抄表系统的实现技术,有利于提高远程抄表作业的自动化、便捷化水平。
关键词:电能计量;远程抄表系统;数据采集;通信0引言在电能计量管理模式中,传统的人工抄表方式已经难以适应新时代的发展要求,存在着操作不规范、数据采集不及时、数据计量不准确、抄表作业效率低等问题。
为弥补传统抄表方式的弊端,有必要设计和应用智能化的远程抄表系统,实现对各个时间节点的电能计量数据采集和处理,实时监控智能电表的运行状态,提高远程抄表效率。
基于此,下面提出一种先进的电能计量远程抄表系统设计方案,能够实现用户电能数据的自动化抄送和处理。
1电能计量远程抄表系统架构1.1 远程抄表系统构成远程抄表系统主要由前端数据采集子系统、通信系统子系统和中心处理子系统构成。
在系统运行中,数据采集系统通过光电转换模块采集脉冲电信号,由集中器读取采集器中的数据,中心处理机根据预设存储方式、数据读取时间和数据传输协议处理电能计量数据,数据处理后传送到上位机,使系统管理人员实时获取数据信息,完成远程抄表作业。
1.1.1前端数据采集系统该系统主要用于采集电能计量的相关数据信息,设备包括以下:①电能表。
选用全电子式智能电能表、内置载波芯片,直接向采集器输出载波信号,由自动化后台系统存储电能数据,本系统采用多功能智能电表;②采集器。
将采集器安装于台区下,内置智能载波芯片模块装置,用于采集、保存、传达指令。
采集器自行检测是否有数据输入,若检测到用户电能信息,则自动进入到数据接收模式,完成数据采集,实现采集器与用户电表的数据对接;③集中器。
集中器属于智能抄表设备组件,可控制单片机芯片运行,调整自动抄表时间,与上位机和电表进行通信,统一处理电量信息。
1.1.2通信系统通信系统采用载波信号及RS-485通信实现下行通信与上行通信两种并行的通信方式,满足智能电表系统的运行需求,其工作原理为:载波信号为全载波或半载波与集中器通信,RS-485与通信电缆与集中器通信。
1.技术方案本项目所要求的软件系统应按照三层结构的原则,将本文件所描述的业务功能和相关需求进行集中、统一的规划和整合,使本系统成为一体化的、信息资源充分共享的综合性的业务处理平台,为客户提供个性化的服务,具备满足未来业务发展需要、满足实时处理的能力。
1.1总体技术要求本系统应确保系统正常运行所需的管理、运营、维护等有关的全部软件,并是成熟的最新版本的软件系统。
•先进性系统具有一定的先进性,考虑到较长时期内的需求,在较长一段时间内不落后。
•实用性系统具备最佳的实用性,切实解决电业部门的需求,满足实用化运行要求。
•开放性系统立足于现有系统,采用当今最新技术和最广泛、流行、成熟的有关标准、协议及其相关产品,使系统具有良好的开放性、可扩展性,硬件、软件按模块化方式设计,可根据系统扩展的需要进行灵活配置。
•灵活性系统支持多种规约和通信手段,以支持多厂家设备的接入,适应网络技术的发展;可支持多种数据采集方式,接收不同来源的数据,以支持电力市场运营结算所需的大量的、复杂的数据采集和处理要求•可扩展性系统采用网络结构方式,充分考虑了用户今后变电站规模及功能扩展的需要。
随变电站规模和系统的扩大、采集点的增多,通过增加系统厂站数目和采集点数目就可完成,不影响系统的可靠性和稳定性。
系统具备硬、软件的扩充功能,支持系统结构的扩展和功能的升级,系统所提供的支持软件能支持用户进一步开发应用软件,以期实现原系统的增值。
•安全性系统具备完善的安全保密措施和用户权限管理功能,确保作到严格防止非法入侵和严禁对原始数据的修改,计算数据的修改必须在规定的权限范围内进行。
其次,系统可检测数据的有效性和合理性,对检查结果进行修改并做相应标记,然后进行统计分析和考核结算。
整个平台系统主节点、分节点均采用双机热备的方式,避免某个网络某台服务器或前置机异常而造成整个系统停止运行的弊端,保证了系统安全可靠的运行。
•连续性系统保证全年365*24小时都提供连续服务,并确保数据的完整性。

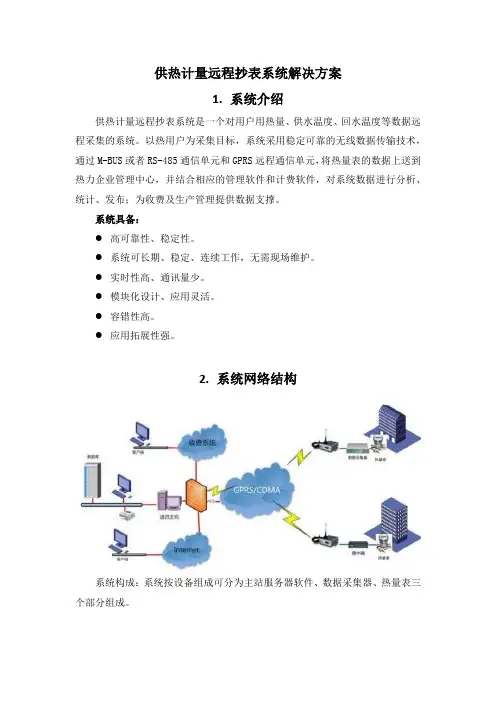

供热计量远程抄表系统解决方案
1.系统介绍
供热计量远程抄表系统是一个对用户用热量、供水温度、回水温度等数据远程采集的系统。
以热用户为采集目标,系统采用稳定可靠的无线数据传输技术,通过M-BUS或者RS-485通信单元和GPRS远程通信单元,将热量表的数据上送到热力企业管理中心,并结合相应的管理软件和计费软件,对系统数据进行分析、统计、发布;为收费及生产管理提供数据支撑。
系统具备:
●高可靠性、稳定性。
●系统可长期、稳定、连续工作,无需现场维护。
●实时性高、通讯量少。
●模块化设计、应用灵活。
●容错性高。
●应用拓展性强。
2.系统网络结构
系统构成:系统按设备组成可分为主站服务器软件、数据采集器、热量表三个部分组成。
3.采集设备介绍
3.1.数据采集器
可连接M-Bus和RS485两种总线标准的热量表,实时数据采集、并将采集的数据上传到控制中心;
3.2.DTU模块
可以直接连接RS485总线标准的热量表实现数据上传。
3.3.数据采集箱
数据采集箱包括:箱体、数据采集器(或无线网络传输模块)、电源、开关等,安装在热量表附近,通过数据线连接到数据采集器上。
4.系统功能介绍
4.1.数据实时监控
通过采集器对热表数据进行远程采集,并对采集的数据在上位机软件中进行显示,可查看瞬时热量、累计热量、供水温度、回水温度等信息。
4.2.热量数据分析
通过对采集的热量数据的分析对比、测算,,可实现同一用户的不同时间段、用户与用户之间及各个时间段的供热效果情况的对比分析。
4.3.用户管理功能
可以实现热计量用户的添加、修改和删除操作功能。

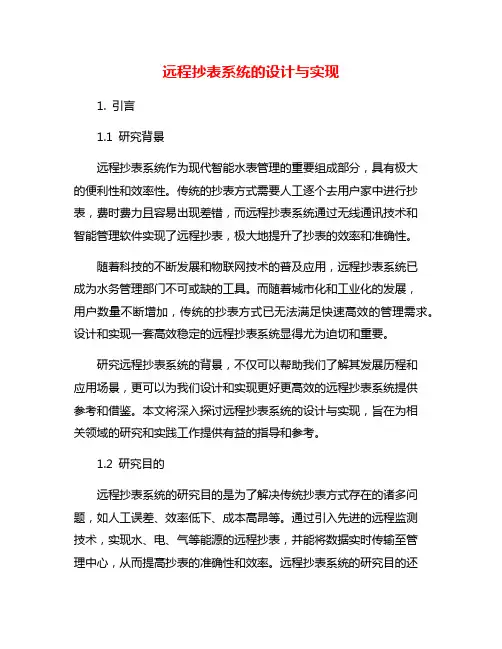

远程抄表系统的设计与实现1. 引言1.1 研究背景远程抄表系统作为现代智能水表管理的重要组成部分,具有极大的便利性和效率性。
传统的抄表方式需要人工逐个去用户家中进行抄表,费时费力且容易出现差错,而远程抄表系统通过无线通讯技术和智能管理软件实现了远程抄表,极大地提升了抄表的效率和准确性。
随着科技的不断发展和物联网技术的普及应用,远程抄表系统已成为水务管理部门不可或缺的工具。
而随着城市化和工业化的发展,用户数量不断增加,传统的抄表方式已无法满足快速高效的管理需求。
设计和实现一套高效稳定的远程抄表系统显得尤为迫切和重要。
研究远程抄表系统的背景,不仅可以帮助我们了解其发展历程和应用场景,更可以为我们设计和实现更好更高效的远程抄表系统提供参考和借鉴。
本文将深入探讨远程抄表系统的设计与实现,旨在为相关领域的研究和实践工作提供有益的指导和参考。
1.2 研究目的远程抄表系统的研究目的是为了解决传统抄表方式存在的诸多问题,如人工误差、效率低下、成本高昂等。
通过引入先进的远程监测技术,实现水、电、气等能源的远程抄表,并能将数据实时传输至管理中心,从而提高抄表的准确性和效率。
远程抄表系统的研究目的还包括提升能源管理的智能化水平,为用户提供更加便捷的服务体验,降低企业的运营成本,同时为环保节能事业做出贡献。
通过本研究,可以进一步推动远程抄表技术的发展,提升其在能源管理领域的应用价值,推动行业发展。
【字数:131】1.3 研究意义远程抄表系统的设计与实现在当前社会中具有重要的意义。
远程抄表系统的推出可以极大地提高抄表效率和准确性,降低人力资源成本,提高工作效率。
通过远程抄表系统的应用,可以实现智能化管理和监控,及时发现和解决问题,提高供水、供电等公共设施的运行效率和质量,确保用户的正常使用。
远程抄表系统的推广应用也有利于推动科技进步,促进信息化建设,推动传统行业向现代化转型升级。
远程抄表系统的研究与应用具有重大的社会意义和经济效益,在提高行业发展水平、促进社会进步和节约资源方面具有重要的推动作用。

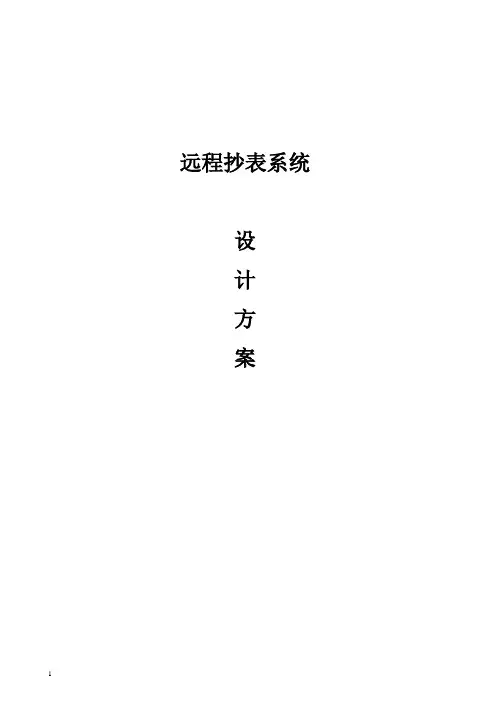

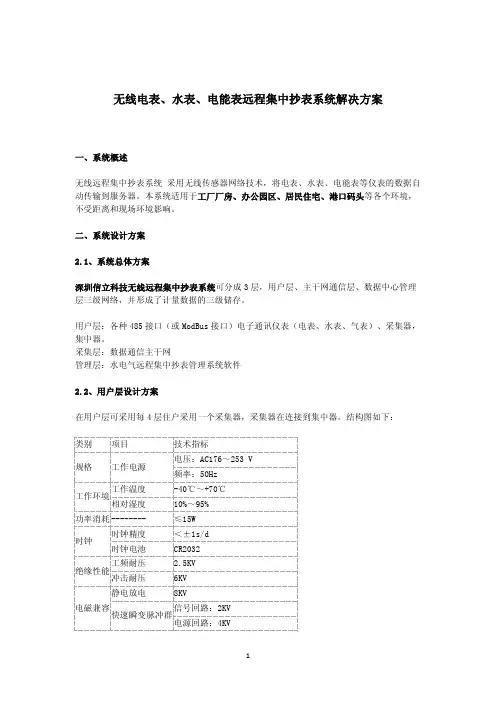

远程抄表系统设计方案目录一、系统概况 (5)二、远程抄表系统方案 (6)三、总的系统构成 (9)四、产品实物图 (10)五、DCGLW2-TQ201R型无线采集器 (10)六、远程抄表管理中心软件说明 (10)一、系统概况随着供电自动化以及城乡电网改造的不断深入,涉及到千家万户和用电大户的电能量管理和抄表计费已成为电力部门关心和重视的热点问题,尽管目前已有通过各种有线,红外,无线等通讯方式,对电能量进行管理和各种表计数据进行抄录,但在具体应用和项目实施过程中,都遇到数据抄录不稳定,施工困难,费用高昂等问题。
我公司长期从事电力自动化,GPRS远程数据通讯等产品的研制和开发,针对目前电力部门电能量管理和表计数据抄录,远程编程、校时存在的问题,提出了GPRS远程电能量管理和表计数据抄录系列方案,采用先进的计算机网络技术和无线数据通讯技术,完成各种数据和控制信号的双向传输。
本系列方案在同龙电、三星、恒通、威胜、浩宁达、华立、ABB、斯伦贝谢的产品配套使用,以及电力自动化项目改造过程中,获得用户广泛好评。
我公司采用了业内最先进的GPRS技术、及主研制的三级自动中继路由电台、与国内多家电表厂家合作推出了基于GPRS远程抄表系统,有着性能可靠、运行费用低廉、功能齐全的优点。
已经在国内多家电业局开通运行,反映良好。
二、GPRS远程抄表系统方案GPRS远程抄表系统是针对电表的抄表工作而设计的一个大规模的远程抄表通讯网络系统。
它溶合了业内最先进的GPRS技术,结合了本公司多年来GPRS远程抄表的经验,以及多年来的GPRS数据传输经验,是一套造价及运行费用低廉、组网方便、可扩展性强的大型GPRS远程抄表系统。
该系统由中心数据后台计算机、中心后台软件、中心数据库服器、GPRS 服务器、DCGL321-ZPG8201型电能采集终端、带RS485接口的电能表、以及手抄器。
该GPRS远程抄表系统适用于对一个城市区域或城市小区的电表进行全自动远程抄表管理。
远程抄表系统布线施工方案概述远程抄表系统是一种用于实现远程水、电、燃气等公共设施的自动抄表的系统。
它通过传感器和通信技术,将抄表数据传输到中心服务器,实现自动抄表和数据管理。
本文档将详细描述远程抄表系统的布线施工方案,包括布线方案、布线材料和注意事项等内容。
布线方案远程抄表系统的布线方案是保证系统能够正常运行的重要环节。
合理的布线方案能够提高系统的稳定性和可靠性,降低故障率。
下面是一个常见的远程抄表系统的布线方案示意图:+--------------------+| 传感器 |+-------+------------+|+--------+ || 信号 +-----+------+------+--------+| 收集 | 中继器服务器 || 终端 +-----+------+------+--------++--------+ ||+------v------+| 通信网络 |+-------------+布线方案的核心是将信号从传感器传输到服务器。
在传输过程中,可能需要中继器来增加信号的传输距离和稳定性。
在通信网络中,可以采用有线网络(如以太网)或无线网络(如Wi-Fi、LoRa等)来实现传输。
布线材料布线材料的选择和质量直接影响了系统的可靠性和稳定性。
在选择布线材料时,需要考虑以下因素:1. 电缆电缆是布线中最常用的材料之一,它用于传输电力或信号。
在选择电缆时,应考虑以下因素: - 电缆的导电性能:要选择导电性能好的电缆,以确保信号的稳定传输。
- 电缆的绝缘性能:要选择绝缘性能高的电缆,以确保信号不被外界干扰。
- 电缆的耐磨性:要选择耐磨性好的电缆,以增加电缆的使用寿命。
- 电缆的环保性能:要选择环保性能好的电缆,以减少对环境的污染。
2. 连接器连接器用于连接电缆和设备,它起到传输信号的作用。
在选择连接器时,应考虑以下因素: - 连接器的接触性能:要选择接触性能好的连接器,以确保信号的传输质量。

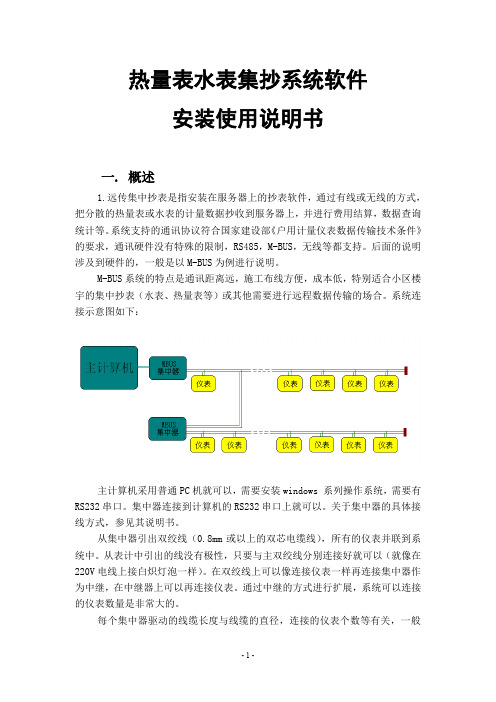

热量表水表集抄系统软件安装使用说明书一. 概述1.远传集中抄表是指安装在服务器上的抄表软件,通过有线或无线的方式,把分散的热量表或水表的计量数据抄收到服务器上,并进行费用结算,数据查询统计等。
系统支持的通讯协议符合国家建设部《户用计量仪表数据传输技术条件》的要求,通讯硬件没有特殊的限制,RS485,M-BUS,无线等都支持。
后面的说明涉及到硬件的,一般是以M-BUS为例进行说明。
M-BUS系统的特点是通讯距离远,施工布线方便,成本低,特别适合小区楼宇的集中抄表(水表、热量表等)或其他需要进行远程数据传输的场合。
系统连接示意图如下:主计算机采用普通PC机就可以,需要安装windows 系列操作系统,需要有RS232串口。
集中器连接到计算机的RS232串口上就可以。
关于集中器的具体接线方式,参见其说明书。
从集中器引出双绞线(0.8mm或以上的双芯电缆线),所有的仪表并联到系统中。
从表计中引出的线没有极性,只要与主双绞线分别连接好就可以(就像在220V电线上接白炽灯泡一样)。
在双绞线上可以像连接仪表一样再连接集中器作为中继,在中继器上可以再连接仪表。
通过中继的方式进行扩展,系统可以连接的仪表数量是非常大的。
每个集中器驱动的线缆长度与线缆的直径,连接的仪表个数等有关,一般达到1000m没问题。
每个集中器理论上可以连接的仪表可以到250个,为了提高抄表成功率以及在出现故障时便于进行故障查找和隔离,可以结合具体情况(如一个单元一个中继,所有的中继再连接起来),适当减少每个集中器所接的仪表。
为了减少功耗,防止打雷等串入干扰,平时不抄表时,最好把集中器电源关闭。
需要抄表时,再打开集中器电源。
2.当楼宇之间距离较远或仪表之间距离比较分散时,可采用无限GPRS网络进行无限抄表.只需将终端M-BUS 的RS232接口与无限DTU设备的RS232相连即可.用户抄表时可以通过Internet网络和一台计算机进行无限抄表.但无限抄表需支付GPRS 数据流量费用和Internet网的域名服务费用.二. 硬件配置1 应用环境软件环境:Windows 2000 /windows Xp硬件环境:应用环境由用户自行提供和维护。
热电厂供热远程计量管理系统方案以下是一个热电厂供热远程计量管理系统方案的详细介绍。
一、系统架构设计1.硬件设备部分该系统需要安装在热电厂供热系统的控制室内,主要包括计量设备、数据采集板、工控机、通信设备等。
计量设备主要用于对供热系统的温度、压力、流量等参数进行监测和计量,数据采集板用于采集计量设备的数据,并传输给工控机。
工控机作为数据的处理中心,负责对数据进行处理、存储和显示。
通信设备用于与其他远程控制中心进行数据传输。
2.软件系统部分软件系统主要包括数据采集软件、数据处理软件、数据存储软件和数据显示软件。
数据采集软件用于实时采集和传输计量设备的数据,数据处理软件用于对采集到的数据进行处理和分析,数据存储软件用于将处理后的数据进行存储和管理,数据显示软件用于将存储的数据进行展示和查询。
二、系统功能设计1.远程监测功能该系统能够通过网络实时监测和远程控制供热系统的工作情况。
具体包括对供热设备的工作状态、温度、压力、流量等参数进行实时监测,并能够通过远程控制实现对供热设备的启停和调控。
2.计量管理功能该系统能够对供热系统的供热量进行计量和分配。
通过对供热设备的温度、压力、流量等参数进行实时监测,并结合相关的计量算法,实现对供热量的准确计量和分配。
同时,该系统能够实现对供热量的实时监测和统计,方便对供热系统的运行情况进行分析和评估。
3.故障报警功能该系统能够实现对供热系统的故障进行实时监测和报警。
当供热系统发生异常情况时,如温度过高、压力异常等,系统会自动发出报警信号,同时将故障信息传输给远程控制中心。
远程控制中心可及时采取相应的措施,保证供热设备的安全运行。
4.数据统计和分析功能该系统能够对供热系统的运行数据进行统计和分析。
通过对供热设备的运行参数进行统计和分析,可获取供热设备的运行状态和性能指标,评估供热系统的运行效果,并为后续的优化提供数据支持。
三、系统优势1.实时监测和远程控制该系统通过远程监测和控制,可以实时获取供热设备的运行情况,并进行远程控制和调节。
远程抄表系统施工方案远程抄表系统施工方案一、项目概述远程抄表系统是指通过网络或其他远程通信手段,实现对水、电、气等各种能源的抄表数据自动收集和远程传输,以提高能源计量管理的效率和准确性。
本项目旨在搭建一个稳定可靠的远程抄表系统,实现对各类能源的实时监测和数据统计。
二、系统设计1. 系统架构设计系统采用C/S架构,分为服务器端和客户端两部分。
服务器端负责数据存储和处理,客户端负责数据采集和显示。
2. 硬件设备选择根据客户需求和实际情况,选择适合的硬件设备,包括抄表仪表、传感器、数据采集设备等。
3. 软件开发开发服务器端和客户端的软件程序,实现数据的实时采集、传输和显示。
服务器端采用高性能的数据库,具备存储大量数据和高并发处理的能力。
4. 网络通信搭建网络环境,保证系统的稳定和可靠性。
采用局域网和互联网相结合的方式,确保远程主机与服务器的通信畅通,数据传输可靠。
三、系统实施1. 系统安装根据设计方案,安装服务器和客户端软件,并进行测试调试,确保系统运行正常。
2. 设备布线根据现场情况进行设备布线,保证数据采集的准确性和稳定性。
3. 系统调试对系统进行整体调试,测试各个功能模块的正常运行情况,确保系统的稳定性和性能符合设计要求。
四、系统运维1. 数据管理定期对系统中的抄表数据进行备份和清理,确保数据库的空间充足,数据可读性和完整性。
2. 故障处理及时发现并解决系统故障,保证系统的高可用性和稳定性。
建立完善的故障处理流程和相应的应急预案。
3. 系统优化根据用户反馈和实际需求,对系统进行不断优化和改进,提升系统的性能和用户体验。
五、安全保障1. 数据加密对系统中的数据进行加密传输和存储,确保数据的安全性和机密性。
2. 访问控制通过用户认证和授权机制,限制系统的访问权限,防止非法用户操控。
3. 系统监控建立系统监控机制,实时监测系统的运行状态和性能指标,及时发现并处理异常情况。
六、项目预算根据实际需求和工作量,制定项目预算,确保项目的顺利实施和运行。
远程抄表系统原理
远程抄表系统是一种智能化的抄表方式,它通过对电表、水表、燃气表等数据进行远程监控和采集,实现了对用户用量的实时统计和计费。
其主要原理是通过远程传输数据的方式,将用户的用量信息传递到数据中心进行处理,从而实现对用户用量的实时监控和计费。
远程抄表系统的核心组成部分是远程监控设备、数据采集设备和数据处理设备。
远程监控设备主要负责对用户用量数据进行监控和采集,它可以通过远程通信方式(如GSM、CDMA、WIFI等)与数据中心进行数据传输。
数据采集设备主要负责对用户用量数据进行采集和处理,它可以采用传感器、智能电表等方式进行数据采集。
数据处理设备主要负责对收集到的用户用量数据进行处理和计费,它可以通过计算机、服务器等设备进行数据的处理和存储。
远程抄表系统的优点在于减少了人工抄表的成本和工作量,同时还能够实现对用户用量的实时监控和计费。
此外,远程抄表系统还能够提高抄表的准确性和可靠性,避免了由于人工因素导致的误差和纠纷。
总的来说,远程抄表系统是一种智能化的抄表方式,它通过远程传输数据的方式,实现了对用户用量的实时监控和计费,具有高效、准确和可靠的优点,是未来抄表领域的重要发展方向。
- 1 -。
远程抄表系统的设计与实现一、引言随着科技的不断进步和社会的不断发展,远程抄表系统已经成为现代智能化社会建设的重要组成部分。
传统的抄表方式需要人工到现场进行抄表工作,工作效率低、成本高,并且容易出现数据错误和漏抄现象。
而远程抄表系统通过无线传输技术和智能化设备,可以实现对水表、电表和燃气表等各种仪表的远程监控和抄表,大大提高了抄表的准确性和效率,同时降低了抄表成本,成为了现代化城市管理的利器。
二、系统架构设计远程抄表系统由远程终端设备、数据传输网络、数据处理中心和用户终端组成,其整体架构如下图所示:1. 远程终端设备:各种类型的抄表仪表设备,包括水表、电表、燃气表等。
这些设备需要具备智能化和可远程通讯的功能,能够通过无线方式与数据传输网络连接,将抄表数据传输到数据处理中心。
2. 数据传输网络:采用无线传输技术,包括GPRS、NB-IoT、LoRa等,可根据具体需要选择合适的传输方式。
数据传输网络负责将远程终端设备采集的抄表数据传输到数据处理中心,并具有较高的传输速度和通讯稳定性。
3. 数据处理中心:负责接收、存储和处理远程抄表数据,进行数据的分析和计算,并提供相应的服务接口供用户查询和管理。
数据处理中心还具有监控和故障报警功能,能够及时发现仪表故障和数据异常情况。
4. 用户终端:如手机APP、网站等,用户可以通过这些终端设备实时查询自己的用水、用电、用气情况,了解抄表数据和账单信息,还可以进行数据对比和预付费等操作。
五、系统安全与可靠性保障1. 数据加密传输:在数据传输环节采用加密算法,保障抄表数据的安全传输,防范数据泄露和恶意攻击。
2. 设备监控与维护:对远程终端设备进行远程监控和定期维护,保证设备运行的可靠性和稳定性。
3. 数据备份与恢复:对抄表数据进行定期备份,确保数据的安全性和可靠性,在数据丢失或损坏时能够及时恢复。
4. 用户身份认证:用户在使用系统服务时需要进行身份认证,防止非法用户进入系统,确保系统的安全性和稳定性。

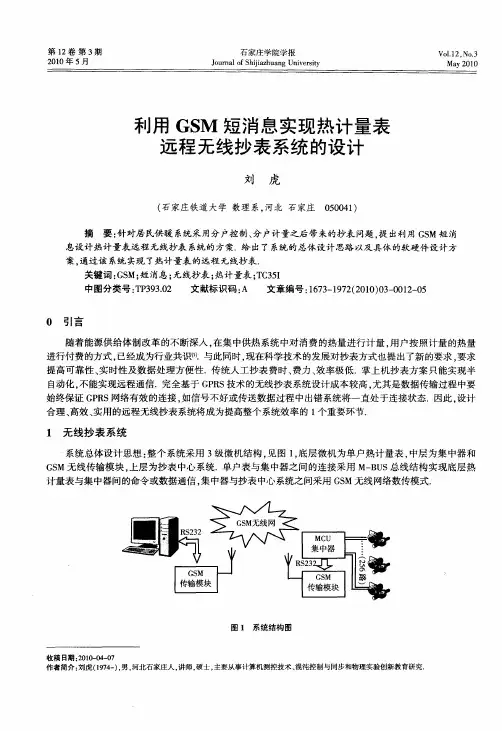

集中供热民用住宅小区的能耗计量及热量表远程抄表系统
随着当前能源紧缺形势的加剧,我国越来越重视节能工作,而建筑节能则是该项工作的重要组成部分。
在北方城市,由于缺乏有效计量手段,导致冬季供暖能耗长期居高不下,造成严重浪费。
而热量表作为一种有效的能量测量仪器,在德国等欧洲先进国家取得广泛应用,成效显著。
引入国内后,随着相应计量政策改革和价格体系的出台与完善,热量表得到有关建设领导部门的重视,在各方面的应用也越来越多。
为了推广热量表在北方城市的应用,本文在阐述热量计量基本概念的基础上,着重讨论了热量表的通讯方式,并重点介绍了基于M-bus总线结构的热量表数据通信方式。
最后,针对北京燕山石化住宅小区集中供热系统的要求,通过选择Hydrometer公司的产品设计并实施了一个住宅小区热量表远程抄表系统,不仅
能够远程自动抄表,而且增加了无线抄表功能,使它成为了一个完善、高效的自动抄表系统。

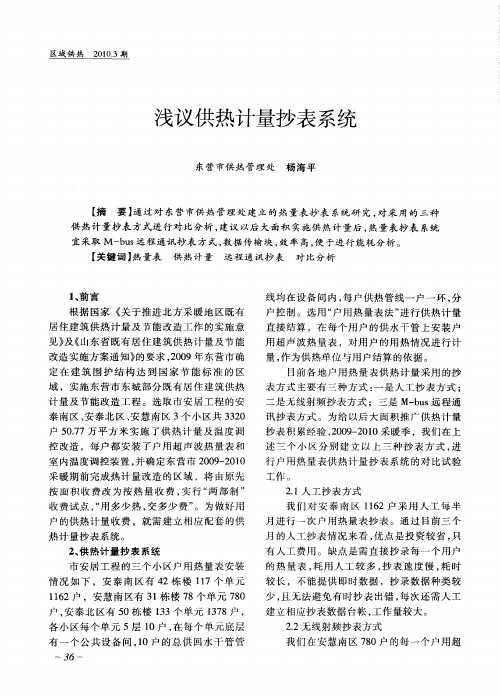

供热计量远程集中抄表系统的实现
天津市热电公司朱咏梅朱雷陈开萍
摘要:本文从远程集中抄表角度,围绕供热计量工作,对远程集抄系统的几种方案进行讨论,阐述了集抄系统的实现要素、特点等,分别对每一要素的技术特点进行概述,为更好地选择集抄方案打下基础。
关键字:远程集抄 M-BUS GPRS VPN 射频
一、概述:
随着供热产业的不断发展,按热计量收费已成为当今供热行业的必然趋势,全国各地的供热计量工作已如火如荼地展开,随着新建住宅供热计量装置的配套安装,既有住宅供热节能以及供热计量改造的有序进行,热量表的安装、管理以为维护工作悄然成为供热企业的新课题,怎样全面、确切并及时统计出热量表的数据,为热费结算提供数据依据,更是重中之重的课题,户用热量表具有量大,分散的安装特点,逐一用户人工抄表显然工作量是非常大的,效率也是很低的,为此我们从热量表集中抄表的角度做了一些尝试。
二、远程集中抄表系统方案:
方案一:基于M-BUS及GPRS技术的远程集中抄表系统
M-Bus是欧洲标准的2线总线,M-Bus远程抄表系统广泛应用于热表和水表系列,并且兼容其他厂商的标准M-Bus产品,主要用于测量仪器。
M-Bus在建筑物和工业能源消耗数据采集有多方面的应用。
M-Bus是一种专门为消耗测量仪器和计数器传送信息的数据总线设计的。
它的信息传送量是专门为满足其应用而限定好的。
它具有使用价格低廉的电缆而能够长距离传送的特点。
M-Bus对每个询问的反应时间为0.1 至0.5秒,这对于它要完成的任务来说是完全足够的了。
M-Bus不会被其他数据总线取代,相反它是用于传送计数器读
数最安全和价廉的。
GPRS是General Packet Radio Service的英文简称,中文为通用无线分组业务,是一种基于GSM系统的无线分组交换技术,提供端到端的、广域的无线IP连接。
相对原来GSM的拨号方式的电路交换数据传送方式,GPRS是分组交换技术,具有“实时在线”、“按量计费”、“快捷登录”、“高速传输”、“自如切换”的优点。
系统简介:前端热量表测量用户所用热量,以及相关参数,用量表具有M-BUS标准接口,系统具备带GPRS通讯接口的集中器,集中器将热表数据集中后通过GPRS网络传输至公司数据服务器进行存储,以备今后的调用。
如下图所示:
系统特点:按时就地采集热量表的数据,将数据通过GPRS无线方式送回公司服务器,方便经营收费系统及生产监控系统随时调用数据。
运行费用由GPRS数据流量计费,运行速度慢,挂接的热量表越多,读取数据的速度越慢,相对比较稳定。
方案二:基于M-BUS及VPN技术的远程集中抄表系统
VPN的英文全称是“Virtual Private Network”,翻译过来就是“虚拟专用网络”。
虚拟专用网是对企业内部网的扩展。
虚拟专用网可以帮助远程用户、公司分支机构、商业伙伴及供应商同公司的内部网建立可信的安全连接,并保证数据的安全传输。
虚拟专用网可用于不断增长的移动用户的全球因特网接入,以实现安全连接;可用于实现企业网站之间安全通信的虚拟专用线路,用于经济有效地连接到商业伙伴和用户的安全外联网虚拟专用网。
系统简介:前端热量表测量用户所用热量,以及相关参数,用量表具有M-BUS标准接口,系统具备带网络接口的集中器,集中器将热表数据集中后虚拟专用网络传输至公司数据服务器进行存储,以备今后的调用。
如下图所示:
系统特点:按时就地采集热量表的数据,将数据通过VPN虚拟专网送回公司服务器,方便经营收费系统及生产监控系统随时调用数据。
运行费用相对较少,读取数据速度快,稳定性高。
方案三:基于M-BUS及无线射频技术的就地集中抄表系统
射频(RF)是Radio Frequency的缩写,表示可以辐射到空间的电磁频率,频率范围从300KHz~30GHz之间。
射频简称RF射频就是射频电流,它是一种高频交流变化电磁波的简称。
每秒变化小于1000次的交流电称为低频电流,大于10000次的称为高频电流,而射频就是这样一种高频电流。
我们把具有远距离传输能力的高频电磁波称为射频,英文缩写:RF。
将电信息源(模拟或数字的)用高频电流进行
调制(调幅或调频),形成射频信号,经过天线发射到空中;远距离将射频信号接收后进行反调制,还原成电信息源,这一过程称为无线传输。
系统简介:前端热量表测量用户所用热量,以及相关参数,用量表具有M-BUS标准接口,系统具备带射频模块的集中器,以及相应的手操器,当手操器进入射频信号范围是可向集中器发起读数,集中器将采集到的读数发送至手操器,手操器存储本次读数结果,存储至公司数据服务器,以备今后的调用。
如下图所示:
系统特点:随时就地通过手操器采集并存储热量表的数据,运行费用为零,读取数据速度快,稳定性高,灵活性强。
三、数据采集管理软件:
数据采集软件应具备如下功能:
1.供热参数的采集。
包括:供水温度、回水温度、温差、瞬时流量、
累计流量、功率、累计热量;
2.供热参数存储及查询,将采集到的参数存储至服务器并能够随时查询调用;
3.既可按单条总线分组抄表,又可按表号逐一抄表,这样在热量表通讯不畅或发生故障时方便维修及调试;
4.总线状态查询功能,空闲、正在抄表、过载或空载,这样在系统发生故障时方便检测就维修。
四、系统优点:
1.实时性强:M-Bus对每个询问的反应时间仅为0.1 至0.5秒,GPRS数据实现分组发送和接收,可达到56~115Kbps的传输速度,VPN网络传输速度由带宽决定,通常可达数Mbps以上,射频速度则更快。
2.运行费用低:相对于人工抄表的费用,远程集中抄表将大大节约人力资源成本,通讯费用是相当低廉的。
3.可靠性强:远程集中抄表全过程都是自动完成的,排除了人为的主观因素,准确性大大提高。
4.数据管理能力强:由于配备强大的数据采集及管理软件,从采集到存储、分析计算等功能都是人力所不能及的。
五、小结
远程集中抄表系统的投入使用,大大提高了用户用热统计效率,为热费结算,能源管理提供强有力的依据,节约了大量人力成本。
提高了供热企业的自动化水平及工作效率。
更为重要的是使能源在最终用户层得到量化,更好地分配热源,避免能源浪费,为节能降耗工作提供依据。
参考文献:
[1]田玉卓,闫全英,赵秉文,供热工程,机械工业出版社,2008
[2]徐伟,邹瑜,供暖系统温控与热计量技术,2000
[3]潘新民,计算机通信技术,2002。
