浅谈城市雨水排涝专项规划设计【摘要】城市雨水系统作为城市的基础设施，近年来，随着城镇化进程加速，雨水系统建设滞后且标准偏低，导致雨水不能迅速排放，引发城市内涝问题。
规划好城市雨水排涝系统是城市未来可持续发展的内在需求，本文主要简述了城市雨水排涝专项规划设计思路。
【关键词】城市雨水排涝系统建设标准前言近年来，城市大规模发展的同时，雨水系统的建设却相对滞后，并没有与之相适应的雨水系统。
当城市遭受一次次暴雨来袭时，给我们的生活和生产造成了损失和不便，也使城市屡屡出现汽车“潜水”、市民“看海”的奇景，且每逢暴雨必有重要城市发生内涝，北京“7·21”和郑州“7·20”给人民群众造成巨大财产损失和人员伤亡的悲剧，同时，也暴露了我国城市雨水设施普遍存在的“短板”。
2015年10月，国务院办公厅发布《关于推进海绵城市建设的指导意见》，提出通过海绵城市建设，将70%的降雨就地消纳和利用。
因此，对城市雨水排涝工程进行建设规划时，应遵循“源头下渗减量、过程提标传输、末端调蓄排放”的理念进行规划设计，充分响应海绵城市的建设理念，补齐城市雨水设施短板，使经济建设、城市建设与环境建设同步规划、同步实施、同步发展，以实现经济效益、社会效益和环境效益的统一。
城市雨水排涝系统设计原则：（1）充分利用现状设施，因地制宜，优化系统。
根据城市建设发展方向，充分利用现状设施，统筹兼顾，保障城市水安全，提升城市排涝水平。
（2）合理确定雨水系统建设标准。
根据《室外排水设计标准》，结合城市规模确定雨水系统建设标准。
（3）技术先进、经济适用。
突出规划理念和技术的先进性，前期投资的合适性。
（4）统一规划、分步实施。
统一规划、分步实施，梯度推进项目建设，优先建设重点工程，充分发挥投资效益。
城市雨水排涝专项规划：1、城市雨水系统水力计算（1）城市雨水系统建设标准选择根据国家标准《室外排水设计标准》（GB 50014 - 2021），按照城市规模、重要程度，结合城市建设不同区域，选择雨水管渠不同的设计标准和内涝防治标准。
鸿业管网设计步骤第四章污水管网设计一、布污水管点取“布置管线”菜单项，首先提示输入管代号。
如果是第一次绘制制定类型污水管线，程序还提示输入管线起点端最小覆土深度（单位为米）和管代号。
功能和方法与布给水管相同。
当用鼠标点取“交互布管”菜单项时，出现如下图3-1对话框：图3-1管代号是用来区分某一区域或某一道路上的管线的，包括用来统计管材、标注、管线等等。
输入要设计给水管的代号后，再选择该管所用管材，点取“确认”按钮。
命令行提示：参考线P/参考点D/已有管线L/坐标Z/管线起点：1 参考线定位P：输入“P”选择参考线定位，提示：选择参考线：提示：输入起点与参考线的距离（m）：提示：定管线起点：用鼠标在屏幕上定义管线起始位置，程序即由选择点向参考线引垂线并由垂点向选择点一侧换算所输入距离，得到管线起点。
2 参考点定位D：当输入“D”选择参考点定位时，出现提示：选择参考点（交叉点int/线终点end/线中点mid/园中心（en））：可以直接点取参考点或输入提示的字母辅助选择参考点。
提示：输入距离参考点横向距离（m）：提示：输入距离参考点竖向距离（m）：注意：以上两个距离为沿坐标网格横向和竖向的距离。
3 已有管线上L：当输入“L”选择已有管线上定位，提示：选择管线：提示：相对尺寸定位D/靠近选择点端点E/<回车取选择点>：（1）相对尺寸定位D：选择“D”时，提示用户输入管线起点距所选管线较近端点的距离，其单位为米，然后程序取得起点。
（2）靠近选择点端点E：当输入“E”时，将把所选管线距选择点较近一端作为管线起点。
（3）回车取参考点：当直接回车时，选择管线的点作为管线起点。
4 坐标定位Z：当输入“Z”选择坐标定位，提示：输入横向坐标（m）：提示：输入竖向坐标（m）：5 管线起点：用鼠标直接在屏幕上点取起点。
确定管线起点后，提示：回退U/参考点D/方向和距离F/管线上L/坐标Z/到点：（1）方向和距离定位F：输入“F”选择方向和距离定位时，出现提示：选择方向：可以移动鼠标动态观看由起点到出动态线的方向，在所需方向时按鼠标点取键。
鸿业管网设计步骤-CAL-FENGHAI.-(YICAI)-Company One1第四章污水管网设计一、布污水管点取“布置管线”菜单项，首先提示输入管代号。
如果是第一次绘制制定类型污水管线，程序还提示输入管线起点端最小覆土深度（单位为米）和管代号。
功能和方法与布给水管相同。
当用鼠标点取“交互布管”菜单项时，出现如下图3-1对话框：图3-1管代号是用来区分某一区域或某一道路上的管线的，包括用来统计管材、标注、管线等等。
输入要设计给水管的代号后，再选择该管所用管材，点取“确认”按钮。
命令行提示：参考线P/参考点D/已有管线L/坐标Z/管线起点：1 参考线定位P：输入“P”选择参考线定位，提示：选择参考线：提示：输入起点与参考线的距离（m）：提示：定管线起点：用鼠标在屏幕上定义管线起始位置，程序即由选择点向参考线引垂线并由垂点向选择点一侧换算所输入距离，得到管线起点。
2 参考点定位D：当输入“D”选择参考点定位时，出现提示：选择参考点（交叉点int/线终点end/线中点mid/园中心（en））：可以直接点取参考点或输入提示的字母辅助选择参考点。
提示：输入距离参考点横向距离（m）：提示：输入距离参考点竖向距离（m）：注意：以上两个距离为沿坐标网格横向和竖向的距离。
3 已有管线上L：当输入“L”选择已有管线上定位，提示：选择管线：提示：相对尺寸定位D/靠近选择点端点E/<回车取选择点>：（1）相对尺寸定位D：选择“D”时，提示用户输入管线起点距所选管线较近端点的距离，其单位为米，然后程序取得起点。
（2）靠近选择点端点E：当输入“E”时，将把所选管线距选择点较近一端作为管线起点。
（3）回车取参考点：当直接回车时，选择管线的点作为管线起点。
4 坐标定位Z：当输入“Z”选择坐标定位，提示：输入横向坐标（m）：提示：输入竖向坐标（m）：5 管线起点：用鼠标直接在屏幕上点取起点。
确定管线起点后，提示：回退U/参考点D/方向和距离F/管线上L/坐标Z/到点：（1）方向和距离定位F：输入“F”选择方向和距离定位时，出现提示：选择方向：可以移动鼠标动态观看由起点到出动态线的方向，在所需方向时按鼠标点取键。
如果你是8.0，可以这样：1、布置平面管道2、定井地面标高3、按照坡度自动定义管道标高按照这样的步骤把雨污水管道标高总初步定义出来4、绘制优先级高的管道纵断面图，纵断面动态调整，满意后返回平面图5、绘制优先级次之管道的纵断面图，纵断面动态调整，满意后返回平面图6、最后绘制压力管道的纵断面图，纵断面动态设计，然后返回平面最后用自动分幅出图方式（工具中的自动断面图）绘制分幅断面图一、软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件怎么办？这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、IP地址设置和子网掩码设置错误等等，请联系贵单位的网络管理人员，重新配置TCP/IP协议，或者简单的删除TCP/IP协议后重新安装。
二、双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？这种情况一般是由CAD的安装目录下或CAD的SUPPORT目录下有acad.lsp这个文件引起的。
这个文件可能是单位里有自己开发的程序，使自己单位人员编写的，也有可能是CAD病毒程序。
判断是不是CAD 病毒程序的标准：检查acad.lsp所在目录下是否有acadapp.lsp，如果有，基本上可以肯定是CAD病毒程序。
遇到CAD病毒程序时的处理办法：使用windows的查找功能在整个机器上查找acad.lsp和acadapp.lsp，把查找到的文件全部删除掉即可。
如果acad.lsp使自己单位的人员编写的，可以让编写该程序的人员把这个文件中的内容添加到软件子目录sys下的acad2000.lsp中，然后，删除acad.lsp即可。
也可以把自己单位编写的程序提供给我们，由我们把它们和我们的软件整合到一块。
三、利用测绘单位提供的地形图，进入软件后不能设置工程名怎么办？这种情况一般是由于在本机上找不到地形图中使用的“形”文件（*.shp和*.shx）引起的，找不到的这种形文件还不能用一般的shx文件替换。
（完整版）鸿业管线绘图⼯作步骤总结⼀、设计前的准备⼯作：1. 新建图纸：采⽤acadiso.dwt（不⽤acad.dwt）新建图纸模型，参照地形图DXF。
（确认图中⼀个绘图单位代表1m，否则⽤scale命令进⾏缩放。
）2. 设置：⼯程名、出图⽐例、⽂字⼤⼩、⽂字字型。
3. 调整坐标：【平⾯→坐标⽹格→两点定坐标】利⽤两个已知⼯程坐标点，使其计算机坐标点与之对应。
（注意：x坐标代表纵坐标，y坐标代表横坐标。
）4. 道路中⼼线：【平⾯→路边线⽣成中⼼线→断中⼼线】或【平⾯→定义道路中间线→断中⼼线】。
（断中⼼线是软件操作说明推荐操作）5. 道路桩号标注：【平⾯→道路桩号→桩号标注设置→定义桩号→⾃动⽣成道路桩号】（注意：当进⾏桩号标注设置时，若CAD崩溃，重启电脑。
）6. 道路中⼼设计标⾼：由道路专业提供或者由道路纵断⾯图获取，保存为.bgs ⽂件。
（道路设计标⾼⽂件中桩号范围要⼤于等于实际道路桩号范围）⼆、给⽔管线设计（鸿业管线软件绘制）1. 给⽔管布置：【偏移路边线→给⽔→定义给⽔管】。
有⽀管的，同理绘制。
⼀般间隔120-150m可预留⽀管。
2. 节点编号：对主管上的给⽔节点进⾏编号【给⽔→节点编号→主节点编号】。
3. 布置井类：【给⽔→布置井类】根据道路纵断⾯图，按需添加阀门井、消⽕栓、排⽓井、排泥井等。
（阀门井：始终点、分叉处；消⽕栓：间距不⼤于120m，距路边不⼤于2m；排⽓井：管线最⾼处；排泥井：管线最低处。
）4. 井类编号：【给⽔→节点编号→主节点编号】选择包含井类的管段，输⼊新编号。
（注意后续软件提⽰选择。
）5. 定井地⾯标⾼：【给⽔→定井地⾯标⾼】框选给⽔管道，根据软件提⽰完成设置。
其中⾼差Δ由计算确定，也可忽略。
6. 定管径：【给⽔→定义管径】，管径由计算确定，或根据规划、经验等。
7. 定埋深：【给⽔→定管埋深】，根据规划确定管道埋深和覆⼟等。
8. 节点和管道标注：【标注（给）→标线中管径/标注井管】。

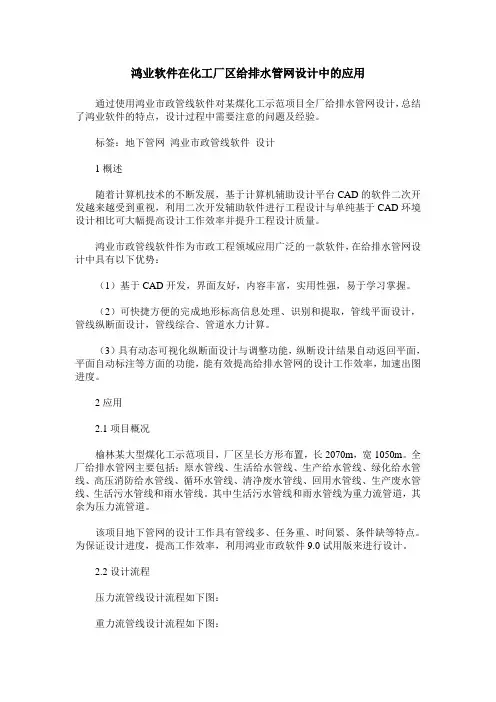

鸿业软件在化工厂区给排水管网设计中的应用通过使用鸿业市政管线软件对某煤化工示范项目全厂给排水管网设计，总结了鸿业软件的特点，设计过程中需要注意的问题及经验。
标签：地下管网鸿业市政管线软件设计1概述随着计算机技术的不断发展，基于计算机辅助设计平台CAD的软件二次开发越来越受到重视，利用二次开发辅助软件进行工程设计与单纯基于CAD环境设计相比可大幅提高设计工作效率并提升工程设计质量。
鸿业市政管线软件作为市政工程领域应用广泛的一款软件，在给排水管网设计中具有以下优势：（1）基于CAD开发，界面友好，内容丰富，实用性强，易于学习掌握。
（2）可快捷方便的完成地形标高信息处理、识别和提取，管线平面设计，管线纵断面设计，管线综合、管道水力计算。
（3）具有动态可视化纵断面设计与调整功能，纵断设计结果自动返回平面，平面自动标注等方面的功能，能有效提高给排水管网的设计工作效率，加速出图进度。
2应用2.1项目概况榆林某大型煤化工示范项目，厂区呈长方形布置，长2070m，宽1050m。
全厂给排水管网主要包括：原水管线、生活给水管线、生产给水管线、绿化给水管线、高压消防给水管线、循环水管线、清净废水管线、回用水管线、生产废水管线、生活污水管线和雨水管线。
其中生活污水管线和雨水管线为重力流管道，其余为压力流管道。
该项目地下管网的设计工作具有管线多、任务重、时间紧、条件缺等特点。
为保证设计进度，提高工作效率，利用鸿业市政软件9.0试用版来进行设计。
2.2设计流程压力流管线设计流程如下图：重力流管线设计流程如下图：3设计需要注意的问题3.1总图竖向标高识别与提取全厂给排水管网设计一般处于项目设计的前期阶段，此时总图信息不完备，厂区竖向标高，仅有部分道路控制点标高及装置地坪标高。
此时直接利用鸿业的地形标高提取功能会造成提取结果与实际地形有较大误差。
为保证竖向标高准确，应总图中增加标高数据，待补充数据点应能准确反应全厂地形时。
利用软件中离散点定义的方法可以快速准确的完成总图竖向标高的定义与提取工作。
前言鸿业科技成立于1992年，是国内最早开发工程CAD软件的公司之一，为美国AUTODESK公司全球开发商网络成员，拥有一大批多年从事CAD和GIS研究开发的专业人才，技术力量雄厚，在国内CAD及GIS界享有很高的知名度。
主要从事工程类计算机CAD专业软件及城市规划局地理信息系统开发、销售、服务业务。
鸿业现已推出的软件产品有：GPS给排水软件、ACS空调采暖软件、CPS城市规划软件、FPS工业总图软件、HY-SZDL市政道路软件、HY-SZGX市政管线设计软件及交通设施规划设计软件，已广泛用于建筑、规划、市政、交通等设计行业，受到广大设计单位的热烈欢迎。
HY-SZGX市政管线软件是鸿业科技开发的建筑类系列CAD软件产品之一，是国内最早研制并推出的专业市政管线类软件。
HY—SZGX市政管线软件由专业开发人员与市政管线设计人员联手开发，专门面向设计人员的设计思路、习惯。
它的主要特点有：1、引入工程的概念，按工程名管理不同的设计任务，可直接复制、删除整个工程。
2、软件具有较强的开发性，设计人员可以根据自己的作图习惯对纵断表头、材料表形式、管道标注形式等进行定制。
3、完整的条件图处理功能。
设计人员可以利用软件提供的道路等绘制功能绘制道路条件图。
也可以利用条件图识别处理功能，把已有的条件图处理为软件可以识别的，然后再进行后续的设计工作。
4、平面设计功能强大。
可以根据需要进行自动布管、交互布管或者把用ACAD 绘制的任意直线定义为专业管线，可以根据道路设计标高文件自动计算任意检查井的设计地面标高。
5、计算功能强大。
包括给水管网平差、雨水计算、污水计算。
计算数据可以自动从图面上提取，把设计人员的计算准备工作减到最小。
6、软件覆盖面广。
包括给水、污水、雨水的管网设计。
给水管网平差和管线的综合，对每种管道可由软件完成平面计算、断面标注等工作。
7、自动化程度高。
不论是地形识别、管网计算、雨污水计算还是管道纵断面以及材料表的绘制均可由软件自动完成。

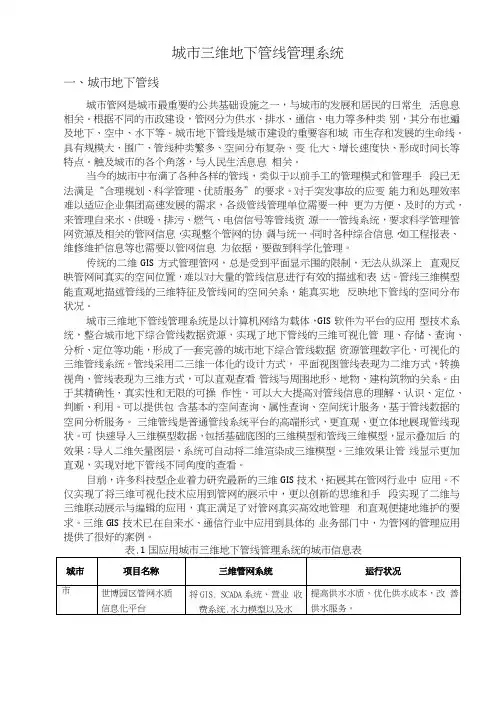

城市三维地下管线管理系统一、城市地下管线城市管网是城市最重要的公共基础设施之一，与城市的发展和居民的日常生活息息相关。
根据不同的市政建设，管网分为供水、排水、通信、电力等多种类别，其分布也遍及地下、空中、水下等。
城市地下管线是城市建设的重要容和城市生存和发展的生命线。
具有规模大、围广、管线种类繁多、空间分布复杂、变化大、增长速度快、形成时间长等特点。
触及城市的各个角落，与人民生活息息相关。
当今的城市中布满了各种各样的管线，类似于以前手工的管理模式和管理手段已无法满足“合理规划、科学管理、优质服务”的要求。
对于突发事故的应变能力和处理效率难以适应企业集团高速发展的需求，各级管线管理单位需要一种更为方便、及时的方式，来管理自来水、供暖、排污、燃气、电信信号等管线资源一一管线系统，要求科学管理管网资源及相关的管网信息，实现整个管网的协调与统一。
同时各种综合信息，如工程报表、维修维护信息等也需要以管网信息为依据，要做到科学化管理。
传统的二维GIS方式管理管网，总是受到平面显示围的限制，无法从纵深上直观反映管网间真实的空间位置，难以对大量的管线信息进行有效的描述和表达。
管线三维模型能直观地描述管线的三维特征及管线间的空间关系，能真实地反映地下管线的空间分布状况。
城市三维地下管线管理系统是以计算机网络为载体，GIS软件为平台的应用型技术系统，整合城市地下综合管线数据资源，实现了地下管线的三维可视化管理、存储、查询、分析、定位等功能，形成了一套完善的城市地下综合管线数据资源管理数字化、可视化的三维管线系统。
管线采用二三维一体化的设计方式，平面视图管线表现为二维方式，转换视角，管线表现为三维方式，可以直观查看管线与周围地形、地物、建构筑物的关系。
由于其精确性、真实性和无限的可操作性，可以大大提高对管线信息的理解、认识、定位、判断、利用。
可以提供包含基本的空间查询、属性查询、空间统计服务，基于管线数据的空间分析服务。
三维综合管线系统操作手册1.概述综合管线系统用于城市地下综合管线数据的三维可视化、管理和应用。
1.1环境要求1.2数据要求系统所管理的管线数据类型包括给水、污水、雨水、燃气、电力、路灯、通信、电视、热力、工业等。
2.界面框架系统初始状态仅“新建工程”，“打开工程”两个命令可用；只有通过打开或新建，加载了有效工程之后，其他命令才切换为有效状态。
3.工程管理工程管理模块包括工程的新建、打开、保存，以及工程相关参数设置等。
3.1新建工程3.1.1功能新建一个空的工程。
3.1.2操作运行“工程”菜单下的“新建工程”命令，弹出“新建项目”对话框，设置新工程的参数。
设置工程路径选择新工程保存的路径及设定工程名。
IP地址设定数据服务器（虚拟机）ip。
点击“连接”，读取服务器上的场景配置和管线配置列表。
若服务器状态正常，则测试连接成功，则弹出对话框：并将场景配置列表和管线配置列表填写到下面两个下拉框中，并切换下拉框为可用状态，如下图所示。
场景配置文件场景配置文件用于配置工程中管线以外的其他显示图层。
服务器上可能有多个场景配置，选择新工程所需要使用的配置。
管线配置文件管线配置文件用于配置管线显示图层及相应的服务链接。
服务器上可能有多个管线配置，选择新工程所需要使用的配置。
确定点击“确定”，新工程创建并自动保存。
3.2打开工程3.2.1功能打开已存在的管线工程文件。
3.2.2操作运行“工程”菜单下的“打开工程”命令，弹出文件选择对话框，用户选择需要打开的工程文件（文件类型为*.wdprj）。
点击“打开”按钮，系统加载新的工程作为当前工程。
3.3保存工程3.3.1功能用于保存当前活动的工程。
3.3.2操作运行“工程”菜单下的“保存工程”命令，保存当前工程，路径为新建或打开时的路径。
3.3.3说明当在系统中进行过隧道、标注、管段等的编辑（增加、删除、修改等）后，应该通过“保存工程”命令存储当前工程中的数据。
3.4关闭工程3.4.1功能关闭当前工程，但并不退出程序。
一、概述1、鸿业市政管线软件主要包含哪些功能？答：市政管线软件功能全面，从地形处理到道路的绘制识别，从管线平面设计到纵断设计出图，从给水、雨水、污水设计到各类管线综合布设标高调整，从管网平差计算到雨、污水计算，从节点详图到统计材料表，基本涵盖了市政管线设计的全部内容。
2、鸿业市政管线软件雨污水管线设计流程？答：注：定义检查井地面标高后即可绘制纵断图，在纵断图中进行管高、坡度、交叉避让等调整，调整完成将结果返回平面图，这样可以方便直观的在纵断图中进行管道设计。
3、鸿业市政管线软件设计成果是如何保存的？答：软件引入工程管理的概念，用来管理工程相关的图形和设置内容等信息，其中图面管线设计成果主要保存在当前dwg图形中，对于设置的参数、材料的统计等内容保存在工程目录下，这样便于查看和对工程相关内容的编辑。
4、鸿业市政管线支持的CAD平台有哪些？答：目前市政管线9.0支持CAD2000~CAD2011版本。
安装程序与CAD关系对应如下：HySzGX9R15.exe对应CAD2000、2002；HySzGX9R16.exe对应CAD2004、2005、2006；HySzGX9R17.exe对应CAD2007、2008、2009；HySzGX9R18.exe对应CAD2010、2011。
5、鸿业市政管线软件重装软件时，怎样保存设置菜单中的当前设置?答：市政管线7.0版本中，在重装软件前，可以把软件安装目录下的user和is文件夹备份，在重装软件后，将备份的user文件夹覆盖在软件安装目录下替换。
同版本覆盖。
市政管线8.0以后的版中可以通过【辅助】-【备份用户设置】，将所有的配置保存成一个文件，重装软件后使用【恢复用户设置】打开备份的文件夹即可。
二、设置6、鸿业市政管线软件修改【设置】中的出图比例会影响到哪些图面内容？答：图面布置井类的大小、图面标注结果、插入图块的大小等。
7、鸿业市政管线软件中是否可以设置污水管道平接方式，如果可以设置，支持哪几种平接方式？答：可以通过【设置】-【管道平接方式】来实现，目前软件支持污水管线的管顶平接、管中平接、管底平接和最大充满度平接。
鸿业三维智能管线设计系统鸿业三维智能管线设计系统是在鸿业市政管线软件基础上开发的管线设计系列软件，包括给排水管线设计软件、燃气管线设计软件、热力管网设计软件、电力管线设计软件、电信管线设计软件、管线综合设计软件，各专业管线设计可以单独安装，也可以任意组合安装。
管线支持直埋、架空和管沟等埋设方式，电力电信等管道支持直埋、管沟、管块、排管等埋设方式。
软件可进行地形图识别、管线平面智能设计、竖向可视化设计、自动标注、自动表格绘制和自动出图。
平面、纵断、标注、表格联动更新。
可自动识别和利用鸿业三维总图软件、鸿业三维道路软件路立得以及鸿业市政道路软件的成果，管线三维成果也可以与这些软件进行三维合成和碰撞检查，实现三维漫游和三维成果自执行文件格式汇报，满足规划设计、方案设计、施工图设计等不同设计阶段的需要。
本系统由专业技术人员和计算机专业人员共同开发而成，经过多年的扩充升级，最新版本为10.0版。
具有专业覆盖面广、自动化程度高、符合设计人员思维习惯等特点。
软件深度和灵活性可满足全国不同地区设计人员施工图的要求。
采用最新的标准图集和制图标准，保证设计的先进性。
目前在全国的市政设计单位得到广泛使用和认可。
市场占有率超过90%。
鸿业三维智能管线设计系统鸿业三维智能管线设计系统的CAD操作平台为美国AutoDesk公司的AutoCADR2008~2013。
一、三维管线采用二三维一体化的设计方式，平面视图管线表现为二维方式，转换视角，管线表现为三维方式，可以直观查看管线与周围地形、地物、建构筑物的关系。
管道可采用直埋、架空、管沟等敷设方式，电力电信管线支持电缆直埋、管沟、管块、排管等敷设方式。
竖向设计完成后，可以将检查井、管道、阀门等转化为真实的三维形式，在三维基础上可以针对具体情况进一步细化设计，也可以直接绘制三维管线。
进行三维碰撞检查。
与鸿业三维道路软件路立得、鸿业三维总图软件设计成果合成，由软件自带的三维查看和发布功能形成EXE格式自执行三维查看和录制AVI格式三维漫游文件。
三维智能管线设计系统更新说明一、给排水、热力、燃气、电力电信等一体化，管线综合融于设计过程。
二、平面、纵断、表格、标注联动修改。
三、二三维一体化设计，三维管道、检查井等真实表现。
四、全新标注机制，通过夹点调整标注位置，标注原位置更新。
五、全新的纵断、标注、表格等设置机制，可满足不同设计习惯六、支持多施工坐标系共存，满足工业分区设计的需要七、三维地形，真实表现地形八、与鸿业路立得等道路设计软件无缝衔接，快速准确利用道路设计成果九、根据设定优先级、最小覆土、起点覆土，自动确定各种管道标高，管道躲避效果满足设计需要一十、依据规范进行管道竖向碰撞检查、水平间距检查、三维碰撞检查，检查结果直观提示一十一、自动根据设置的阀门选型方案、管件库绘制节点详图，节点详图增减管件，已有内容自动调整位置，保证图形的合理性一十二、给水节点详图管件库分类管理，管件更加丰富。
节点材料统计增加节点倍数，统计材料更加快捷准确一十三、参照道路特征线自动布置管线、雨水口等一十四、布置消火栓方式更加灵活方便一十五、连接雨水口增加雨水口连接管方案，自动区分主井和预埋管井，连接更加快捷准确一十六、管道、节点偏移，自动修正相关管道标高。
一十七、增加预埋管偏移、预埋管编辑功能，方便修改预埋管位置、管长、管材、管径等参数一十八、增加管道基础自动选择和基础编辑功能一十九、增加定义井盖高出周围地平高度功能，检查井标高、井深等计算更加准确二十、增加雨污水连接管概念，方便处理雨污水管道两边管道中间互联成环状标高确定和计算问题二十一、增加井盖选型功能二十二、增加定于雨水管道重现期，满足不同重现期管道做成的管网计算二十三、增加定双管功能，满足规划阶段给水、雨水、污水的计算和设计需要二十四、增加卫生器具法给水用水量计算，满足居住小区、厂区、农水的给水管网计算二十五、多水源平差，按颜色显示不同水源供水区域二十六、纵断面1、数据栏灵活增加，满足不同设计地区的需要2、管道风格、支管风格、交叉管风格设置灵活3、标尺风格可设置4、标注交叉管道与上游节点的距离5、增加纵断面倒虹吸设计，方便快捷6、支持进出户管绘制在纵断面图7、多纵断联动修改8、重力流管道按图框裁图，保证前后图重合一井9、纵断面可视化调整可以根据交叉管道根据规范自动确定主管标高10、自主控制地下水位线、管基槽底线、跌水等是否标注二十七、江苏标准更新为2012版二十八、井管标注增加浙江风格二十九、建立矩形盖板沟库，更精确表达盖板沟的壁厚、底板厚、盖板厚等三十、标注1、增加线上管道标注2、管线标注增加引出水平标注和引出竖向标注3、线端标注增加多种风格，各风格标注项可自己灵活修改设置4、引线标注可控制采用引线定长标注5、增加多种管道标高方式三十一、专业图层管理，快速得到各专业专题图三十二、其它方便提高设计效率的修改。
制图的基础知识一、比例:图纸上1mm所代表的以mm为单位的实际距离的数值。
一般表示为1:＊＊＊。
例如,我们绘制1:500的地形图,指的就就是图纸上的1毫米代表野外地形的500毫米。
对于给定的一个实际距离L米,它在1:500图纸上的绘制大小为L*1000/500;相反的,图纸上的L 毫米代表的实际距离就就是L*500/1000。
二、几种常用的图形表现形式总平面图、局部大样图(详图)、剖面图、轴测图、原理图、纵断面图、横断面图1、总平面图2、局部大样图3、剖面图4、轴测图5、纵断面图三、一套图纸的构成室外给排水或市政管线:图纸目录、图例表、材料表、设计说明、平面图、纵断面图、给水节点详图、管道土石方表、基础详图、接口详图、支墩详图、……四、轴测图的含义轴测图就是一种表示管道三维空间关系的一种制图方式。
一般就是X方向水平,Z方向竖直,Y方向按照某个角度绘制(一般就是45度)。
————>平面图轴测图五、纵断面图的含义纵断面图就就是沿着管线或道路方向,用剖面形式表示管道标高、埋深等信息的一种图纸常见的参照方向有:管道长度(管道里程桩断面、选择断面)、道路长度(中桩断面)、X方向长度(投影断面)六、横断面图的含义沿管道垂直方向绘制的一种剖面图,表示管道之间的横向与竖向位置关系、管径与标高等信息。
七、设计阶段划分与不同阶段图纸规划阶段(初步设计阶段):用于指导后期的施工图设计,管道位置、管径、标高等不一定就是真实存在的,后续的施工图设计还可能会微调。
施工图阶段:用于指导施工的图纸,管道位置、管径、标高等都就是真实的。
八、制图标准的应用九、鸿业软件的绘图约定在鸿业室外给排水或市政管线中1个绘图单位代表实际工程的1米。
三维管线支持两种绘图状态:毫米图、米图。
不论出图比例就是多少,平面图在CAD图形中的大小就是固定的,实现不同比例图纸表示就是通过PLOT打印控制绘图仪上面1毫米代表图形上多少个绘图单位来实现的。
鸿业给水管线设计总结利用鸿业市政管线软件做给水工程设计的几点总结(LXP)市政管线的给水设计一般步骤主要包括设置工程名,管线平面设计,标高设计,平面标注,纵断面图和节点祥图设计几个部分.1平面设计即主要完成给水管线的平面布线,主要有以下几个方面(1)布置管线,这方面,我个人的经验是, 尽量利用该软件提供的道路绘制命令重新定原有道路,并定义道路桩号,(注意其命名在后续的标高定义中要用到)根据设计要求确定阀门井和消火栓井的平面位置, 再利用道路边线的偏移准确定位.采用定义给水管道命令,在弹出的给水管道设计文本框中选择管代号和管材,再根据命令行提示选择连线方式便可快速完成给水管线的布置. (2)管线节点位置核定后,即可点取布置井类命令向管线上布置阀门井,室外消火栓等检查井,(注意布置时启用端点铺捉) 布置过程中,根据设计要求在相关命令行提示下选择布置.如命令行提示`图形标志处管线是否设置阀门`如果设计中要求,则选Y ,程序据此可初选检查井规格.由于会出现非标准图的情况,检查井规格的最终定型,则是由该井所设的节点管件和设计规范决定,要采用检查井编辑功能重新修改输入该井的标准图号和规格.(3)采用给水菜单中的定义管径命令,选择管道规格一致的管道,即可方便地为所选管段定义管径规格,若在选择管道规格文本框中没有所要求的规格,则须在设置菜单中的管道规格管理中添加相应的公称直径等参数后存盘设置.(4)管线整理命令专用来编辑整理所要修改位置的管线. (5) 节点编号, 根据管线形式采用具体的编号方式,对于枝状管网,采用枝状网成组编号,程序将自动搜索连续的各检查井和节点,并快速统一编号,若想将不同类检查井区分开来,则采用逐个编号方式逐个为检查井编号.2管线标高设计即定义节点地面标高和管线标高, 该软件中节点地面标高的确定有多种方式,各标高定义方式也可据其字面意思得知,其中,较为严格的定标高方式应为路标高计算,即根据道路中心地面标高及其到管线处的高差或横坡等参数定义节点地面标高的方式,其具体步骤如下:利用测绘单位提供的道路纵断面图或标高文件,选用自然地面标高文件菜单项中测量图提取命令,将图面文件转换为与道路桩号相对应的路面标高bgz文件,文件的保存命名要与对应的道路桩号一致,再利用自然标高文件转设计标高文件,将文件转化为bgs设计标高文件.点取桩号和标高文件关联,使道路与其路面标高建立起联系.点取定节点地面标高命令,选取路标高计算,根据命令行提示,选择参考桩号线,即其旁侧布设管线的道路桩号线, 程序将自动检查该桩号线是否关联过道路设计标高文件,并弹出该工程名下的标高文件,选择其对应的标高文件,再选取管线上的相应节点,输入所需参数(如道路横破等),即可为相应节点定义上地面标高.（注意：在利用道路标高定节点标高时,设计标高文件的起点和终点不能在竖曲线范围内，如果设计中桩号线的起点和终点刚好在竖曲线范围内，如道路中心线的起点和终点处有路弧.须将桩号线向两端进行延长。
鸿业三维智能管线设计系统鸿业三维智能管线设计系统是在鸿业市政管线软件基础上开发的管线设计系列软件，包括给排水管线设计软件、燃气管线设计软件、热力管网设计软件、电力管线设计软件、电信管线设计软件、管线综合设计软件，各专业管线设计可以单独安装，也可以任意组合安装。
管线支持直埋、架空和管沟等埋设方式，电力电信等管道支持直埋、管沟、管块、排管等埋设方式。
软件可进行地形图识别、管线平面智能设计、竖向可视化设计、自动标注、自动表格绘制和自动出图。
平面、纵断、标注、表格联动更新。
可自动识别和利用鸿业三维总图软件、鸿业三维道路软件路立得以及鸿业市政道路软件的成果，管线三维成果也可以与这些软件进行三维合成和碰撞检查，实现三维漫游和三维成果自执行文件格式汇报，满足规划设计、方案设计、施工图设计等不同设计阶段的需要。
本系统由专业技术人员和计算机专业人员共同开发而成，经过多年的扩充升级，最新版本为10.0版。
具有专业覆盖面广、自动化程度高、符合设计人员思维习惯等特点。
软件深度和灵活性可满足全国不同地区设计人员施工图的要求。
采用最新的标准图集和制图标准，保证设计的先进性。
目前在全国的市政设计单位得到广泛使用和认可。
市场占有率超过90%。
鸿业三维智能管线设计系统鸿业三维智能管线设计系统的CAD操作平台为美国AutoDesk公司的AutoCADR2008~2013。
一、三维管线采用二三维一体化的设计方式，平面视图管线表现为二维方式，转换视角，管线表现为三维方式，可以直观查看管线与周围地形、地物、建构筑物的关系。
管道可采用直埋、架空、管沟等敷设方式，电力电信管线支持电缆直埋、管沟、管块、排管等敷设方式。
竖向设计完成后，可以将检查井、管道、阀门等转化为真实的三维形式，在三维基础上可以针对具体情况进一步细化设计，也可以直接绘制三维管线。
进行三维碰撞检查。
与鸿业三维道路软件路立得、鸿业三维总图软件设计成果合成，由软件自带的三维查看和发布功能形成EXE格式自执行三维查看和录制AVI格式三维漫游文件。
道路等可根据情况设置透明度，更好检查管线与地下构筑物、桥墩等的碰撞情况。
道路、管线设计成果合成效果图（道路、桥梁半透明）检查井三维效果图管沟及检查井效果图二、地形、道路、总图软件中充分考虑了管线设计与道路设计、总图设计之间的紧密联系，可自动利用鸿业道路、鸿业总图的设计成果，也可以快速转化和识别其它公司相关产品的设计成果，同时提供了完善的地形图识别功能。
地形图三维展示，并可进行标高检查处理，方便直观进行错误甄别，地形存储采用CAD图形与外部数据库相结合的方式，解决了大型地形图三维化导致运行速度变慢的问题。
根据道路边线自动生成道路中心线，更好地进行现状路改造。
可支持大地测量坐标和多施工坐标。
地形三维查看地形处理自动提取道路沿线地形标高三、平面设计根据管道各自的特点，结合道路的特征采用自动定线和交互定线相结合的方式，快速得到管道平面布置图。
对于原来的规划图，还可以采用定义管线功能把规划图中的已有管线定义成各相应管线。
对于没有道路的给水输水管线和向水体排放的雨污水管线，软件中引入管线桩号的概念，可以根据管道里程桩来进行设计。
快速布置管线主管、预埋管、井类、雨水口、路灯等，可以识别用户自定义的雨水口，管道标高可由多种方式快速获得。
批量布置消火栓，自动躲避交叉口，消火栓组合方式多样。
雨水口与检查井、路灯与电力管线等自动连接。
对于布置好的管道，可以直接使用CAD命令或软件提供的专用命令进行编辑。
排水管道直径、标高进行修改时，程序会自动对上下游相关管道进行修正。
井管位置调整时，已有标注自动调整。
针对小区管线设计的特点，智能进行进出户管的布置和室内外管道连接，按照小区路标高自动计算检查井设计地面标高。
全自动方式节点自动编号，节点可以全部按照主节点编号，也可以将主线作为主节点，支线作为附节点进行编号。
添加或删除节点时，其它节点编号自动调整更新。
根据不同地区标准选择检查井规格和标准图号。
批量布置预埋管自动连接雨水口确定地区标准布置雨水口四、管道计算包括雨、污水系统计算和给排水管道专业计算器。
雨水和污水管道计算时，设计人员可以设定自己的限制条件：固定管径算坡度、固定坡度算管径、固定管径和坡度、坡度和管径均由程序计算等。
雨污水管道计算支持提升泵站和双管。
计算均可以生成详尽的计算书（txt、excel、word格式）。
自动查找和计算汇水区域，汇水区域参数和检查井自动关联，根据汇水面积、人口密度、人均排水标准和总变化系数计算污水流量，每个汇水区域可以采用不同的径流系数。
根据设计具体情况，将主干管、支管等设置不同的降雨重现期。
根据道路中心线、道路红线自动绘制汇水区域界线，自动根据供汇水界线布置计算参数块，自动根据给水或污水参数块按照供排水比例生成对应的污水或给水参数块。
管道土方计算支持共沟开挖，分层开挖支持设置不同边坡。
雨水计算污水计算专业管道计算器水泵计算管道土方五、竖向设计根据设定的管道优先级、管顶覆土、管道净距、管道控制标高自动确定各种管道的标高。
根据管顶平接、管底平接、最大充满度平接、管中平接等多种方式自动确定管道标高。
根据鸿业总图或道路数字高程模型、道路标高文件、离散点等自动确定各管道节点地面标高。
根据管顶覆土、管径自动选择管材。
定义井盖与周围地坪的高差，真实表达设计意图。
定义节点地面标高综合自动定管高覆土、管径选管材六、纵断面图可以通过平面图自动按照道路中心线长度、管道长度、管道在X方向的投影长度等绘制各种管道纵断面图。
还可以绘制平纵统一的纵断面图、雨水和污水管道合在一起绘制雨水和污水管道合成的纵断面图。
通过纵断面动态确定重力管道和非重力管道标高，标高调整时自动更新标题栏相应数据，管道标高自动更新平面管道参数。
雨污中桩断面给水纵断面动态设计平面图、断面图联合分幅出图七、给水节点详图包含自动节点详图绘制和装配节点详图设计两种方式。
管件可进行材料表绘制。
自动节点详图绘制：可以根据管道标高情况采用平面表示形式还是轴侧图表示形式，生成的节点详图，可以在中间插入或删除管件，图形自动进行调整，保证节点管件衔接的正确性。
自动生成节点详图参数配置自动绘制节点详图装配式节点详图绘制：可以根据自己的需要添加管件类型。
选择管件扩充管件八、图面标注图面标注包括坐标标注、管道标注、节点标注、井管标注，管线综合交叉标注等。
以上标注均可以由程序自动完成，标注形式、方法多样，可以满足不同用户的需求。
图面标注内容会随着管道参数的编辑修改自动更新。
标注采用夹点机制，可通过夹点灵活调整标注位置。
采用模板机制和标注样式机制，多模板和多标注样式共存，最大限度满足不同地区、不同设计单位的设计习惯。
标注样式修改，图面标注自动更新。
标注样式集合井管标注形式选择和设置标注效果图九、管网平差给水管网平差包括节点流量计算定义、管径计算定义、管网平差、平差结果标注等平差计算全过程。
平差计算时，水源可以是定压力，也可以是水泵组合。
可以计算任意多个水源，可以对最不利点校核、消防校核、反算水源点压力、事故校核、最大转输等多种工况进行计算。
计算原始数据可以直接输入也可以从图面自动提取。
计算规模达到千级管段，计算结果可以标注到图面上，也可以形成完整的平差计算书。
可以显示水源供水区域，可以绘制管网等压线。
自动绘制供水区域界线，根据各地块供水标准自动计算系统供水量，自动分配节点流量和预赋管道直径。
节点流量可以按照人口密度和用水标准、面积供水强度、卫生器具当量等进行计算，满足城市供水、居住小区供水和农水等供水管网的平差计算。
记忆标注位置，一次调整，全工况适用给水参数块定义根据参数块分配节点流量平差计算公用参数平差计算管道参数平差结果标注平差计算书显示等压线-供水区域十、管线综合管道、管沟、基础、构筑物全三维表示。
管线条件图提取，管线条件图与当前图形的对比合并管道设置灵活，各类管线图层、节点库种类齐全，对用户开放，快速绘制各种管道、管沟、管沟管线等，动态直观地进行管道竖向碰撞分析调整，自动绘制管道横断面图和交叉点垂距表，交叉点标注内容多样、清晰。
二维、三维碰撞检查可视化管线交叉标高交互确定。
管线交叉标高交互确定、交叉标注、交叉点垂距表直观显示管道交叉碰撞情况。
管道标高调整，交叉标注、交叉点垂距表自动更新。
管线综合标高交互确定交叉点垂距表交叉点标注十一、统计表类可以自动统计绘制材料表、图例表、图纸目录、检查井表、土方计算表，自动绘制管道开挖断面图。
检查井表、管道高程表等随平面图自动更新。
材料表检查井表管道高程表管道土方表十二、出图工具自动进行平面分幅出图、纵断面分幅出图。
通过专业图层管理可以快速形成给水管道、污水管道、雨水管道以及其它管道的专题图。
平面自动裁图，可以按照桩号、已有图框、已有矩形框、裁图线等自动进行，可以自动布置裁图线、图框和矩形框，裁图线风格多样。
程序自动分幅出图既包含按照传统的取样方式也包含图纸空间布局方式裁图。
平面裁图设置布局裁图纵断面裁图设置专业图层管理批量打印十三、为您定制我们始终认为我们提供的是服务而不仅仅是产品，为您提供最符合自己作图习惯的软件是我们的目标。
根据您的要求，我们可以为您定制管道协同设计图层标准、管道规格库、管道、节点标注形式、井管标注形式、纵断表头表示形式、纵断面数据表示形式、材料表格式、图例表格式、图纸目录格式、图框综合设置、综合管线表示方式、交叉点垂距表格式等内容。
管道系统定义管道系统定义辅助图层管理管材规格库管理设置项示意纵断表头设置单页材料表设置图框设置。
