鸿业管线的基本知识

市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"processorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。

鸿业市政管线常见问题解答市政管线软件常见问题目录一．软件安装问题加密锁问题二．给排水管线三．管网平差四．管线综合五．其他一．安装问题：1．软件安装完成后，启动软件总是提示输入授权号。

这是因为在安装软件过程中，版本类型没有选择对，默认的是试用版，根据软件版本类型选择单机或网络。

2．试用版软件还没有用几次就不能用了，怎么回事？一般来说管线软件第一次试用可以用30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

|3．双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？可以这样判断：1、打开CAD的options，点击其中的"文件"页面，查看第一项"支持文件搜索路径"，看看开始的是不是我们软件的，如果是，说明软件的主程序运行正常。

2、在命令行输入ap 然后回车，在出现的对话框中选择我们的软件子目录sys中的acad2000.lsp(cad2000/2002)或acad2004.lsp(cad2004)、acad2005.lsp(cad2005)，然后，点取加载按钮。

3、在命令行输入(s::startup) 后回车，如果软件正常了就说明是acad病毒引起的。

这种情况下，将windows的文件显示方式设为隐藏文件也显示，查找机器所有分区的acad.lsp和acadapp.lsp，全部删除，软件即可正常运行。

如果是CAD2000/2002，删除了CAD病毒还是不行，可能是安装了其它软件与鸿业软件冲突引起的，解决办法：点击鸿业管线图标进入CAD，调用menu命令，查看当前菜单文件的位置，进入当前菜单文件所在目录，将acad.mnl文件先修改为别的名称，退出CAD 重新进入软件应该就可以了。

4软件安装时出错提示安装汇编microsoft.msxml2.publickey token="6bd6bf345378f".version="4.20.9818.0".type="win32,"pr ocessorArchitecture="x86"时出错,请参照帮助和支持来获得更多信息.hresult:0x80070005这种错误一般是由于系统安装了过多的软件，造成微软的MSXML 支持库不能正确安装导致。

鸿业管线绘图笔记公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]鸿业管线绘图笔记一、设计前的设置准备工作1.设工程名：指定一个文件夹用来存放某一条道路的各种数据文件，如自然地形图、设计地形图、高程表等。

2.文字大小：设置意义为实际图纸上的文字大小。

3.默认参数：设置节点（即井）显示比例大小及节点填充设置，出图比例及井深单位（m或mm）。

4.管道规格：自己根据水力特点设置一种管材。

5.管线标注：设置管线上的标注样式，包括管径、节点、管长、坡度和综合标注。

6.井管标注：即在节点上标注信息样式的设置，包括井编号、井规格（即井径）、井的标准图集、井的设计地面标高、该井的上下游管道管径及标高等。

7.纵断表头：设置纵断面的表头项目，包括井编号、设计地面标高、覆土厚度、管内底标高、管径坡度管长、管道小平面、管材及连接方式及基础、桩号等；另外还包括对表格行高的设置及文字打小及字体设置。

8.纵断标注：主要针对纵断面图面部分（即表格以上的部分）的设置，主要包括网格显示、标尺字高及字距、比例标注、交叉管和支管的管代号管径标高等内容及其标注样式设置。

二、给排水平面图绘制准备1.道路桩号a缩小总图：使得图形单位以米计。

b坐标网格——两点定坐标：校正坐标系统。

c定义道路中心线——断中心线——定义桩号——自动标注桩号。

另外，在野外无道路布置给水管道时除采用xy坐标定位外也可采用管线桩号，即以管线作为道路中心线进行桩号设置。

d延长桩号：管道有事超出桩号线，必须延长桩号线才能满足后续计算要求。

注：鸿业管线软件的桩号设计不包括短链设置，如果道路有短链必须通过鸿业道路软件处理（在鸿业道路中设置短链后出现小数桩号需要用自动生成桩号功能重新更新道路桩号成为整数桩号），处理效果仅是图面显示正确实际桩号并不识别，纵断面中桩号需手动更改。

2.地形图文件桩号设置好后必须设计该桩号线对应的自然标高文件与设计标高文件（每一条桩号线均对应一个自然标高文件，即桩号线周围的点高程平均值）。

使用鸿业市政管线9.0软件常见问题的总结（3）（本部分涉及给水管道设计相关内容。

）1.什么情况下需要定义管道桩号？答：一般在设计野外输水管线时需要定义管道桩号。

在实际工程设计中，野外输水管线以及向水体排放管线的设计时，没有道路桩号可以利用，为准确表现设计内容，可以利用软件中管道里程桩号的概念进行设计。

2.给水管道的管道标高位置与雨污水是否相同？答：不相同。

给水管道标高指管中标高，雨污水管道标高指管内底标高。

3.给水管道中【定井地面标高】时，命令行提示输入的横坡指什么？答：是指道路中心线到节点所在位置的合成坡度，即：（节点所在位置标高-道路中心线标高)／节点到道路中心线的距离。

4.给水管道中【定井地面标高】时，采用“路标高计算”方式时，标高文件如何获取？有什么注意事项？答：标高文件有三种获取方式：①由道路专业提供“*.bgs”设计标高文件；②由设计人员直接输入；③在道路纵断面图上，用【测量图提取】命令提取并保存为“*.bgs”设计标高文件。

注意事项：道路中心线必须定义过桩号；选择的节点须在参照的道路中心线桩号范围内；选择节点的桩号必须在关联的标高文件桩号范围内；井节点距离道路中心线不超过50m。

5.【综合定给排水标高】中，如何使用“回溯调整高优先级管网”选项？答：前题条件是：给水与排水管线垂直间距必须小于设定值时，该选项的设置才会起作用。

当选择不回溯时，则直接在相交位置布置给水弯头；若选择回溯时，则会先判断（给水管径－排水管径）是否大于等于设定值。

当大于等于设定值时，可调整高优先级管网（高优先级管网指交叉管中比当前管道优先级高一级的管网）；当小于设定值时，则不再回溯，直接在给水管上布置弯头。

6.给水自动布置排气和排泥井的方式有哪些？答：①在平面上通过【自动布置排气井】和【自动布置排泥井】布置；②在纵断中通过【自动插入排泥排气井】布置。

7.给水管道中，【断面局部调整】适用于什么情况？答：给水管道设计中，经常需要避让与其交叉的排水管，使用【断面局部调整】命令可在纵断上直接调整给水管道标高，添加给水弯头，既直观又高效。

标注风格自主控制 标注内容丰富多样
出图
谢 谢！
• 调整完毕赋回图面，标注和垂距表自动更新 5
2.2.1管线综合设计-标注和出表
管道标高定义完成后，可以进行交叉标注，或者绘制交叉垂距表，程序会
自动进行竖向检查按照不同的颜色显示数据，红色表示管道已经碰撞了，蓝色
表示管道不满足。
交叉标注
交叉垂距表 绘制
2.3 图面标注
管道、节点自动标注 图形修改标注自动更新
1.2 运行环境
1.2.1 硬件环境
以CAD2006平台为例：
1.2 运行环境
1.2.2 软件环境
1.3 操作界面
标题栏
CAD菜单栏
SZGX菜单 栏
世界坐标系
图层操作工具 条 当前光标的计算机坐标
状态栏
命令窗口
可视化 绘图区
1.4 软件设计准备-总框架
软件设计准备
全局设置 单位出图标准
工程名 出图比例 文字大小 标注参考方向 标高连接方式 标注小数位 图框样式 管线和井管标注风格 默认参数 管道规格 纵断表头定制 纵断标注设置 材料表和井表设置
地形识别
道路及其标高形成
道路中心线识别 标高的获得
1.5软件设计准备-地形识别
将原始地形图中的等高线和标高点转化成鸿业软件识别的 标高，以比较常用的方法介绍操作。
ቤተ መጻሕፍቲ ባይዱ
1.5软件设计准备-地形识别
1.5.1 自然等高线
因为初始地形图上的等高线和高程点的表现形式不同，为了后面 利用此高程数据，软件提供此功能，来识别这些标高信息。
设计标高文件
自然标高文件
文件格式：1.每一行数据满足格式：
（桩号 设计标高 竖曲线半径）2.文件后缀 为.bgs。

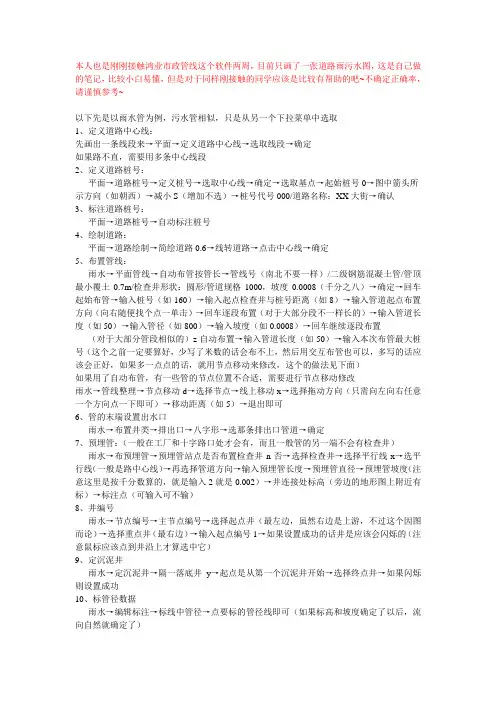

本人也是刚刚接触鸿业市政管线这个软件两周，目前只画了一张道路雨污水图，这是自己做的笔记，比较小白易懂，但是对于同样刚接触的同学应该是比较有帮助的吧~不确定正确率，请谨慎参考~以下先是以雨水管为例，污水管相似，只是从另一个下拉菜单中选取1、定义道路中心线：先画出一条线段来→平面→定义道路中心线→选取线段→确定如果路不直，需要用多条中心线段2、定义道路桩号：平面→道路桩号→定义桩号→选取中心线→确定→选取基点→起始桩号0→图中箭头所示方向（如朝西）→减小S（增加不选）→桩号代号000/道路名称：XX大街→确认3、标注道路桩号：平面→道路桩号→自动标注桩号4、绘制道路：平面→道路绘制→简绘道路0.6→线转道路→点击中心线→确定5、布置管线：雨水→平面管线→自动布管按管长→管线号（南北不要一样）/二级钢筋混凝土管/管顶最小覆土0.7m/检查井形状：圆形/管道规格1000，坡度0.0008（千分之八）→确定→回车起始布管→输入桩号（如-160）→输入起点检查井与桩号距离（如8）→输入管道起点布置方向（向右随便找个点一单击）→回车逐段布置（对于大部分段不一样长的）→输入管道长度（如50）→输入管径（如800）→输入坡度（如0.0008）→回车继续逐段布置（对于大部分管段相似的）z自动布置→输入管道长度（如50）→输入本次布管最大桩号（这个之前一定要算好，少写了米数的话会布不上，然后用交互布管也可以，多写的话应该会正好，如果多一点点的话，就用节点移动来修改，这个的做法见下面）如果用了自动布管，有一些管的节点位置不合适，需要进行节点移动修改雨水→管线整理→节点移动d→选择节点→线上移动x→选择拖动方向（只需向左向右任意一个方向点一下即可）→移动距离（如5）→退出即可6、管的末端设置出水口雨水→布置井类→排出口→八字形→选那条排出口管道→确定7、预埋管：（一般在工厂和十字路口处才会有，而且一般管的另一端不会有检查井）雨水→布预埋管→预埋管站点是否布置检查井n否→选择检查井→选择平行线x→选平行线（一般是路中心线）→再选择管道方向→输入预埋管长度→预埋管直径→预埋管坡度（注意这里是按千分数算的，就是输入2就是0.002）→井连接处标高（旁边的地形图上附近有标）→标注点（可输入可不输）8、井编号雨水→节点编号→主节点编号→选择起点井（最左边，虽然右边是上游，不过这个因图而论）→选择重点井（最右边）→输入起点编号1→如果设置成功的话井是应该会闪烁的（注意鼠标应该点到井沿上才算选中它）9、定沉泥井雨水→定沉泥井→隔一落底井y→起点是从第一个沉泥井开始→选择终点井→如果闪烁则设置成功10、标管径数据雨水→编辑标注→标线中管径→点要标的管径线即可（如果标高和坡度确定了以后，流向自然就确定了）11、线性标注CAD的标注→线性标注（主要是标注一些距离，如管道距离路缘石的距离）12、布雨水口雨水→布雨水口→边沟式双箅雨水口→手动选点布置z→用鼠标在图上选点，左键布上→在调整一下方向即可（注意雨水口的连接管方向要与水流相一致）雨水→接雨水口→回车自动连接→坡度0.01→管径300→选择要连接的雨水口和检查井→回车结束（路口处一个井布置两个雨水口）13、标注位置标注→测量坐标标注→点住一个点，拉过线来点中一个空白处即可14、标设计管内底标高先计算：由上游最初的井开始，例如32号井的设计路面标高为14.53m（地形图上附近的大约取一个值），管径600mm=0.6m，管厚加覆土厚度约为1m，则管道埋深初步设为1.6m，则设计管内底标高为14.53-1.6=12.93m。

.
.; 鸿业管线7.0新手使用手册（以雨水为例）
一、设置工程名称（设置—设工程名）
二、设置出图比例（设置—出图比例）
三、定义道路中心线（平面—定义道路中心线）
四、定义桩号（平面—道路桩号—定义桩号）
五、标注道路桩号（平面—道路桩号—自动标注桩号）
六、转换纬地数据—DMX文件（平面—文件转自然—选择文件）
七、转换纬地数据—ZDM文件（平面—文件转设计—选择文件）
八、布管（雨水—平面管线—交互布管）
九、布雨水口（雨水—布雨水口）
十、接雨水口（雨水—接雨水口）
十一、节点编号（雨水—节点编号—主节点编号）
十二、标注节点（雨水—编辑标注—标井编号）
十三、设置管径（雨水—定义管径）
十四、计算控制点标高
十五、输入控制点标高（雨水—定义管高-坡度）
十六、出纵断面图（工具—雨水新版纵断截图—道路桩号断面截图）十七、出平面图（工具—自动裁图—平面自动裁图（布局方式））。

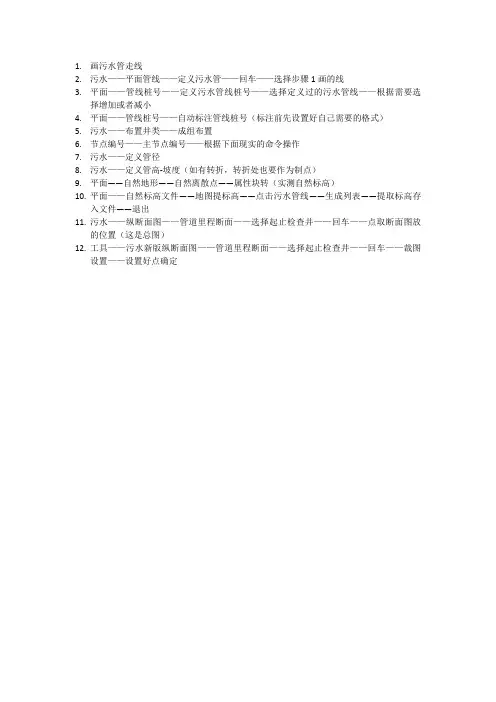

1.画污水管走线
2.污水——平面管线——定义污水管——回车——选择步骤1画的线
3.平面——管线桩号——定义污水管线桩号——选择定义过的污水管线——根据需要选
择增加或者减小
4.平面——管线桩号——自动标注管线桩号（标注前先设置好自己需要的格式）
5.污水——布置井类——成组布置
6.节点编号——主节点编号——根据下面现实的命令操作
7.污水——定义管径
8.污水——定义管高-坡度（如有转折，转折处也要作为制点）
9.平面——自然地形——自然离散点——属性块转（实测自然标高）
10.平面——自然标高文件——地图提标高——点击污水管线——生成列表——提取标高存
入文件——退出
11.污水——纵断面图——管道里程断面——选择起止检查井——回车——点取断面图放
的位置（这是总图）
12.工具——污水新版纵断面图——管道里程断面——选择起止检查井——回车——裁图
设置——设置好点确定。

鸿业管线9.0操作方法
对于鸿业管线9.0的操作方法，以下是一些基本步骤：
1. 打开鸿业管线9.0软件。

你可以在计算机的桌面或开始菜单中找到软件图标并双击打开。

2. 登录系统。

输入你的用户名和密码，然后点击“登录”按钮。

3. 在主界面上选择你想要进行的操作。

鸿业管线9.0提供了多种功能，如工程设计、数据管理、图纸绘制等。

根据你的需求选择相应的功能。

4. 根据提示进行操作。

根据你选择的功能，软件会给出相应的操作界面和提示。

根据软件提示进行操作，如输入相关数据、选择合适的选项等。

5. 保存和导出数据。

在操作过程中，鸿业管线9.0会自动保存你的数据，但你也可以手动点击保存按钮进行保存。

如果需要导出数据或生成报表等，可以在相应的功能页面找到相关选项并进行操作。

6. 退出软件。

当你完成所有操作后，可以点击软件界面上的退出按钮或选择“文件”菜单中的退出选项来退出鸿业管线9.0软件。

以上是鸿业管线9.0的基本操作方法，具体操作流程可能根据具体功能而有所差
异。

如果你遇到了具体的操作问题，建议查阅软件的帮助文档或联系软件开发商寻求进一步的帮助和指导。

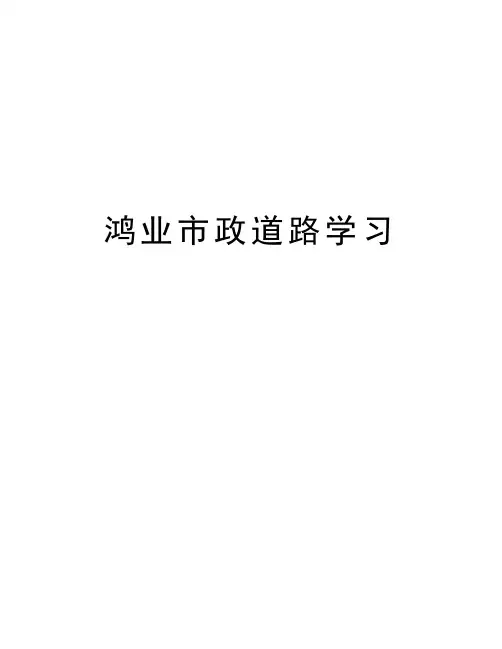

鸿业市政道路学习鸿业市政道路学习一、初始设置和工程管理初始设置为用户充分展示自己的个性提供了自由的空间，大到图框，小到箭头的形式都可以由用户自己定制；工程管理则为用户的各项原始数据和设计成果提供了一种有条理的管理模式，并且在此基础上为用户提供诸如工程进度等设计信息。

设计高程线位置图块式图框设置工程管理 (点击观看大图)二、地形土方处理各种以离散点、等高线、陡坎表示的地形信息，在此基础上自动进行场地的土方优化或土方计算，并且为随后的纵横断面设计提供基础数据。

土方统计 (点击观看大图)土方曲面 (点击观看大图)土方网格高程提取 (点击观看大图)土方优化三、平面绘制提供两种接口设定用户的测量坐标系；支持由测量坐标数据直接定义道路中心线；各种标准及非标准板块型式道路的平面自动生成；板块类型可自由定义；交叉口和弯道自动处理；缓和曲线动态设计；可以把道路中心线保存成文件，并可以根据文件来绘制中心线；超高加宽自动计算和绘制；并且为道路渠化、绿化带处理、单位出入口、公交车港、桥涵等辅助设施的绘制提供了高效实用的编辑工具；标注菜单可以自动完成出图所需的所有平面标注；路网线转路和路网交叉处理；可以进行平面路线设计规范检测；提供平面工程量统计，并提供了智能化的平面自动裁图和批量打印功能。

道路绘制导线法设计曲线法设计超高加宽计算平面规范检查自动裁图批量打印四、渠化设计提供了一些进行渠化设计的工具。

右转车道导流岛五、纵断面提供多种接口提取中桩自然高程，实现了多控制点动态可视化纵断面拉坡技术。

支持多方案拉坡，方便方案比较。

纵断表头设置灵活方便、根据设定自动分幅绘制、桩号列表可根据需要自由设置、支持大高差时的标尺自动切换。

纵断面绘制中可以处理桥涵等沿线构造物。

统计纵断技术指标以及纵断规范检查。

视距验算。

地形图提取纵断自然高程 (点击观看大图)纵断动态拉坡 (点击观看大图)纵断绘制界面 (点击观看大图)纵断综合数据定义 (点击观看大图)对桥涵等沿线构造物的处理纵断面规范检查报告 (点击观看大图)纵断面图 (点击观看大图)六、横断面提供多种接口，支持多种形式的电子地形图、自动提取任意桩号点横断面自然高程；识别多种格式的横断面自然标高文件；自动提取横断面各特征桩参数，全面支持变宽变板块道路；边坡型式根据需要自由组合，模糊智能自动边坡设计；挡土墙动态设计；土方量自动计算和分类统计，清表土方量统计；任意图幅和比例下自动分幅出图，按照用户输入桩号范围进行横断出图；自动绘制工程范围线、标准横断面、多种横断详图和路拱曲线。

鸿业管线方法~
1、用多段线布置管线，
2.用（平差）里面定义给水管定义管线定义管线，定义为给水铸铁管（定义完管子会变成红色）
3.定义集中流量，总流量在进水口出定义为负值，大用户在节点处定义为正值
在定义总水量时要定义水源
4定义供水类型
定义为管线为单侧双侧和不供水（输水管段一定要定义）的
5分配节点流量
6赋管径先定义环干管，然后直接自动赋管径即可
7完成以上就可以直接平差计算了，
事故和消防校核直接定义事故管段和消防点的消防流量即可
8标注做最不利点校核的时候数据要赋回图中~最后直接点这几个就大功告成了
~（在平差的最后几个）在标注的时候注意设置字体大小，大概
35就差不多了
我大概就就能解释这么多了~多试几遍就出来了~。

利用鸿业市政管线软件做给水工程设计的几点总结(LXP)市政管线的给水设计一般步骤主要包括设置工程名,管线平面设计,标高设计,平面标注,纵断面图和节点祥图设计几个部分.1平面设计即主要完成给水管线的平面布线,主要有以下几个方面(1)布置管线,这方面,我个人的经验是, 尽量利用该软件提供的道路绘制命令重新定原有道路,并定义道路桩号,(注意其命名在后续的标高定义中要用到)根据设计要求确定阀门井和消火栓井的平面位置, 再利用道路边线的偏移准确定位.采用定义给水管道命令,在弹出的给水管道设计文本框中选择管代号和管材,再根据命令行提示选择连线方式便可快速完成给水管线的布置.(2)管线节点位置核定后,即可点取布置井类命令向管线上布置阀门井,室外消火栓等检查井,(注意布置时启用端点铺捉) 布置过程中,根据设计要求在相关命令行提示下选择布置.如命令行提示`图形标志处管线是否设置阀门`如果设计中要求,则选Y ,程序据此可初选检查井规格.由于会出现非标准图的情况,检查井规格的最终定型,则是由该井所设的节点管件和设计规范决定,要采用检查井编辑功能重新修改输入该井的标准图号和规格.(3)采用给水菜单中的定义管径命令,选择管道规格一致的管道,即可方便地为所选管段定义管径规格,若在选择管道规格文本框中没有所要求的规格,则须在设置菜单中的管道规格管理中添加相应的公称直径等参数后存盘设置.(4)管线整理命令专用来编辑整理所要修改位置的管线.(5) 节点编号, 根据管线形式采用具体的编号方式,对于枝状管网,采用枝状网成组编号,程序将自动搜索连续的各检查井和节点,并快速统一编号,若想将不同类检查井区分开来,则采用逐个编号方式逐个为检查井编号。

2管线标高设计即定义节点地面标高和管线标高, 该软件中节点地面标高的确定有多种方式,各标高定义方式也可据其字面意思得知,其中,较为严格的定标高方式应为路标高计算,即根据道路中心地面标高及其到管线处的高差或横坡等参数定义节点地面标高的方式,其具体步骤如下:利用测绘单位提供的道路纵断面图或标高文件,选用自然地面标高文件菜单项中测量图提取命令,将图面文件转换为与道路桩号相对应的路面标高bgz文件,文件的保存命名要与对应的道路桩号一致,再利用自然标高文件转设计标高文件,将文件转化为bgs设计标高文件.点取桩号和标高文件关联,使道路与其路面标高建立起联系.点取定节点地面标高命令,选取路标高计算,根据命令行提示,选择参考桩号线,即其旁侧布设管线的道路桩号线, 程序将自动检查该桩号线是否关联过道路设计标高文件,并弹出该工程名下的标高文件,选择其对应的标高文件,再选取管线上的相应节点,输入所需参数(如道路横破等),即可为相应节点定义上地面标高.（注意：在利用道路标高定节点标高时,设计标高文件的起点和终点不能在竖曲线范围内，如果设计中桩号线的起点和终点刚好在竖曲线范围内，如道路中心线的起点和终点处有路弧.须将桩号线向两端进行延长。

使用鸿业市政管线9.0软件常见问题的总结（4）（本部分雨污水管道设计相关内容。

）1.管顶覆土和埋深是怎么计算的？答：管顶覆土＝设计地面标高－管内底标高－管道内径－管道壁厚管顶覆土＝设计地面标高－管外顶标高埋深＝设计地面标高－管道标高2.【自动布管按管长】和【自动布管按桩号】有什么区别？ 答：【自动布管按管长】：布置出来的管道，每段管道的长度都是输入的长度，方便下料。

【自动布管按桩号】：布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。

两者在直线路段布置出来的管道并没有任何区别，在道路转弯的地方会有明显区别。

3.使用【复制管线】命令，会全部复制所选的管道和检查井的信息吗？ 答：【复制管线】是将道路一侧的管线，沿桩号线对称复制到道路另一侧，复制时可以输入新的管代号。

复制时会将管线的直径和坡度，检查井的自然标高、设计标高和图集全部复制。

如果原管道有弯曲或折线，复制后的管道将忽略并用直线进行连接。

4.雨（污）水设计中，管径、坡度和管高的确定方式有哪些？ 答：一种是通过雨水（污水）计算得到；另一种是通过【定义管径】、【定义坡度】、【定义管高-坡度】和【定义管高-覆土】直接定义得到。

5.排水管道设计时，假如某段管道定义了管道坡度，之后通过【定义管高-坡度】定义管高，纵断绘制后每段管道末端的埋深都是1.3m。

此时改变管道坡度重新定义，再绘制纵断后埋深还是1.3m，是什么原因？答：软件设计思路是：正常情况下，下一段管道的起点管内底高和上一段管道最下游的管内底高是一样的，然后再根据坡度计算出下游的标高，但是如果算出下游的管内底高不满足最小覆土或最大冻土深度时，软件会自动修正下游管道的埋深。

埋深=最小覆土（最大冻土）+壁厚+管道内径。

问题中埋深都是1.3m正好是满足最小覆土的最小埋深。

6.雨污水管道设计中，【定义管高-坡度】中的“控制点定标高”方式的设计思路是什么？ 答：“控制点定标高”是通过定义几个控制点的管底标高，由软件找到各控制点之间的管道，根据它们之间的距离及标高差计算管道坡度并定义管道标高。

8、图面处理时：如果选择B断线方式，则井图块内的管线被删除，将不能进行平面相关操作和绘制断面图；一般选择P屏蔽方式7、在管线中间添加或删除节点（布置井类/成组删除检查井），不需要重新编号，只需按提示Y更新编号。

6、控制点定标高，要求顺序从上游到下游。

5、定义的现状井在纵断面上绘出来是细线，材料汇总时也不统计。

4、给水采用管中标高、排水采用管底标高3、设置-标注参考方向：设置成按桩号前进方向。

2、定义检查井地面标高后即可绘制纵断图，在纵断图中进行调整，并返回平面1、鸿业出图比例会影响的有：图面布置井类的大小；标注结果、插入图块（图框一、安装问题1. 软件安装完成后，启动软件总是提示输入授权号，该如何解决？答：这是因为在安装软件过程中，版本类型没有选择对。

默认的是试用版，根据软件版本类型选择单机或网络。

2. 试用版软件还没有用几次就不能用了，是什么原因？答：一般来说管线软件第一次试用可以用15次或30次，出现这种情况大部分是由于用户因为某种原因重装了软件，这样再用以前的申请号注册就可能会出现这样的情况。

3. 双击管线软件图标，无任何出错提示却进入了CAD而不是市政管线软件？答：可以这样判断：①打开CAD的options，点击其中的“文件”页面，查看第一项“支持文件搜索路径”，看看开始项的是不是管线软件的安装路径，如果是，说明软件的主程序运行正常。

②打开CAD的options，点击“配置”，将“未命名配置”置为当前，然后删除管线软件相关的配置文件后，确定退出后重新进入软件。

若此时打开软件还是没有市政管线菜单的话，按照第5个问题处理。

4. 软件安装时出错，出现如下图提示，怎么解决？答：这种错误一般是由于系统安装了过多的软件，造成微软的 MSXML 支持库不能正确安装导致。

中文版下载地址：/downloads/details.aspx?FamilyID=28494391-052b-42ff-9674-f752bdca9582&DisplayLang=zh-cn。

制图的基础知识一、比例：图纸上1mm所代表的以mm为单位的实际距离的数值。

一般表示为1：＊＊＊。

例如，我们绘制1：500的地形图，指的就是图纸上的1毫米代表野外地形的500毫米。

对于给定的一个实际距离L米，它在1：500图纸上的绘制大小为L*1000/500；相反的，图纸上的L 毫米代表的实际距离就是L*500/1000。

二、几种常用的图形表现形式总平面图、局部大样图（详图）、剖面图、轴测图、原理图、纵断面图、横断面图1、总平面图2、 局部大样图3、剖面图4、轴测图5、纵断面图三、一套图纸的构成室外给排水或市政管线：图纸目录、图例表、材料表、设计说明、平面图、纵断面图、给水节点详图、管道土石方表、基础详图、接口详图、支墩详图、……四、轴测图的含义轴测图是一种表示管道三维空间关系的一种制图方式。

一般是X方向水平，Z方向竖直，Y方向按照某个角度绘制(一般是45度)。

————>平面图轴测图五、纵断面图的含义纵断面图就是沿着管线或道路方向，用剖面形式表示管道标高、埋深等信息的一种图纸常见的参照方向有：管道长度（管道里程桩断面、选择断面）、道路长度（中桩断面）、X方向长度（投影断面）六、横断面图的含义沿管道垂直方向绘制的一种剖面图，表示管道之间的横向和竖向位置关系、管径和标高等信息。

七、设计阶段划分和不同阶段图纸规划阶段（初步设计阶段）：用于指导后期的施工图设计，管道位置、管径、标高等不一定是真实存在的，后续的施工图设计还可能会微调。

施工图阶段：用于指导施工的图纸，管道位置、管径、标高等都是真实的。

八、制图标准的应用九、鸿业软件的绘图约定在鸿业室外给排水或市政管线中1个绘图单位代表实际工程的1米。

三维管线支持两种绘图状态：毫米图、米图。

不论出图比例是多少，平面图在CAD图形中的大小是固定的，实现不同比例图纸表示是通过PLOT打印控制绘图仪上面1毫米代表图形上多少个绘图单位来实现的。

基于这个约定，不同出图比例的平面图，在软件中主要表现在文字大小的不同、图块大小的不同等。

鸿业市政管线总结【主节点编号】用来为一般检查井编号，【附节点编号】用于为预埋管连接井编号。

同时软件还提供了【自动节点编号】的方式，这种方式整合了【附节点编号】和【主节点编号】，首先提示设计人员选择树状结构的末端检查井，然后程序自动查找树状结构中的检查井84.标高检查，通过输入最大最小控制标高，程序可以自动把高程范围以外无效的自然标高离散点删除，从而保证原始数据的正确性。

85.程序要求只有定义过标高的管道上才能布置倒虹吸井。

倒虹吸管一般是定义标高时发现设倒虹吸井。

87.管道规格库的修改需要重启软件才能生效。

88.设置管道规格中曼宁公式、海曾威廉公式是用来计算沿程水损。

89.纵断面图批量出绘制的原则？点选起始终点，程序搜索最短路径为主管，支管按照最长路径原则进行绘制90.管网平差：从假定管道流量，反算各个节点压力，逐步调整节点压力计算管道流量，迭代计算使得每个节点的流入流量等于流出流量91.环闭合差：环内正反两个方向的水头损失之差称做闭合差92.消防校核的实质：消防校核是以最高日最高时流量另加消防流量作为设计流量，按10m的服务水头计算，校核按最高时流量确定的管径和水泵能否满足消防时候的要求。

如结果消防要求同时一出失火，则放在控制点，有两处或两处以上失火，一出放在控制点，其他设定在离二级泵站较远或靠近大用户的接点处，着火点放在控制点以及靠近大用户的接点处最好。

93.管长系数：由于供水区域内用水量不一致，有些地方比正常值大的多，有些地区比正常值小的多，为了更加准确地确定节点流量，我们可以把用水强度比较大的范围内的管道定义一个大于1的系数，把用水强度比较小的范围内的管道定义一个小于1的系数。

94.井余水量：用于标注各个节点的进出水流量不平衡值，使设计人员判断平差计算结果是否可用。

一般情况下，节点的余水量小于节点流量或连接管道流量的2%即可认为可用。

对于一般的管网，节点的井余水量都近视等于0。

即使各个节点的进出水不平衡量。

管线断面篇1.鸿业市政管线软件包括哪些功:市政管线软件功能全面，从地形处理到道路的绘制识别，从管线平面设计到纵断设计出图,从给水、雨水、污水设计到各类管线综合布设标高调整,从管网平差计算到雨、污水计算，从节点详图到统计材料表，基本涵盖了市政管线设计的全部内容.2。

雨污水管线设计流程：平面定线-布置井类—定节点设计标高-定管径、坡度、标高-选择井类定义检查井地面标高后即可绘制纵断图，在纵断图中进行管高、坡度、交叉避让等调整，调整完成将结果返回平面图，这样可以方便直观的在纵断图中进行管道设计.3。

设置管道平接方式、设置标注参考方向、设置图块式图框、设置默认参数中有检查井的空心圆与否的设计也有沉淀井的设计、节点大小、图符边框、默认设置、排水点设置4。

鸿业市政管线软件给水设计管道标高之前必须要做的操作是定义井地面标高5.给水管线标高定义有哪些：定管埋深、综合定给水排水标高、断面编辑6.给水采用管中标高，雨污水是管内底标高7。

自动节点编号可以设置附节点编号8.鸿业市政管线软件现状管线定义有什么作用？答：管线为现状时，纵断面上绘出来是细线，不加宽；材料汇总出表时，是不统计现状井管的9。

除井编号的以外的井管数据都是可以原样复制的10。

布置阀门井时提示布置阀，是用于对井的选型。

给水设计里面的阀类等管件，都是通过绘制节点管件图,对节点管件材料汇总来统计的11。

鸿业市政管线软件断面返回平面，都能返回哪些数据？答：断面返回平面时，返回的是井标高、管标高，也就是说只是返回标高，但不会返回管径、编号、井类等信息。

如果当前断面有交叉管道,还会提示：是否联动更新交叉管道断面，用户选择Y，则交叉管所在断面上的当前管道标高将自动更新.12。

自动布管按管长，布置出来的管道，每段管道的长度都是用户输入的长度，下料比较方便。

自动布管按桩号，布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。

两者在直线路段布置出来的管道并没有任何区别，在道路有转弯的地方区别会非常明显。
