河北联合大学(原河北理工大学)电工学试题库及答案第22章触发器和时序逻辑电路习题

1第8章 触发器和时序逻辑电路——基本习题解答8.4如果D 触发器外接一个异或门，则可把D 触发器转换成T 触发器，试画出其逻辑图。

解：Q n +1=D=T ⊕Q n 故D =T ⊕Q n 如题8.4图所示。

题8.4.图8.5试用T 触发器和门电路分别构成D 触发器和JK 触发器。

解：（1）T 触发器构成D 触发器Q n +1=D =T ⊕Q n ∴T =D ⊕Q n 如题8.5（a ）图所示。

题8.5（a ）图（2）T 触发器构成JK 触发器Q n +1=n n n n Q K Q J Q T Q T +=+=T ⊕Q n ∴T =n n n n n KQ Q J Q Q K Q J +=⊕+)(如题8.5（b ）图所示。

题8.5（b ）图8.6逻辑电路如题8.6图（a ）所示，设初始状态Q 1=Q 2=0，试画出Q 1和Q 2端的输出波形。

时钟脉冲C 的波形如题8.6图（b ）所示，如果时钟频率是4000Hz ，那么Q 1和Q 2波形的频率各为多少？题8.6图（a ） 题8.6图（b ）解：JK 触发器构成了T ′触发器，逻辑电路为异步加法计数，Q 1和Q 2端的输出波形如题CP228.6图（c ）所示。

Q 1输出波形为CP 脉冲的二分频，Q 2输出波形为CP 脉冲的四分频。

如果CP 脉冲频率为4000Hz ，则Q 1波形的频率是2000Hz ；Q 2波形的频率是1000Hz 。

题8.6图（c ）8.8试列出题8.8图所示计数器的状态表，从而说明它是一个几进制计数器。

题8.8图解：F 0：J 0=21Q Q ，K 0=1F 1：J 1=Q 0，K 1=20=Q 0+Q 2 F 2：QJ 2=K 2=1假设初态均为0，分析结果如题8.8图（a ）所示，Q 2Q 1Q 0经历了000-001-010-011-100-101-110七种状态，因此构成七进制异步加法计数器。

题8.8图（a ）8.9试用主从型JK 触发器组成两位二进制减法计数器，即输出状态为“11”、“10”、“01”、Q Q Q3“00”。

触发器和时序逻辑电路一、单项选择题1.触发器输出的状态取决于( )。

(a)输入信号 (b)电路的原始状态 (c)输入信号和电路的原始状态2.逻辑电路如图所示，当A=“1”，R=“0”时，RS触发器（）。

(a)具有计数功能 (b)置“0” (c)置“1” (d)保持原状态3.逻辑电路如图所示，A=“1”时，RS触发器（）。

(a)具有计数功能 (b)置“0” (c)置“1”6.主从型JK触发器的状态表为( )。

(a) (b) (c)7.逻辑电路如图所示，分析图中J，C的波形。

当初始状态为“0”时，输出Q 是“0”的瞬间为( )。

(a)t1 (b)t2 (c)t39.逻辑电路如图所示，当A=“1”时，C脉冲来到后JK触发器（）。

(a)具有计数功能 (b)置“0” (c)置“1”10.逻辑电路如左下图所示，A=“1”时，C脉冲来到后JK触发器（）。

(a)具有计数功能 (b)置“0” (c)置“1”11.逻辑电路如右上图所示，A=“0”时，C脉冲来到后JK触发器（）。

(a)具有计数功能 (b)置“0” (c)置“1”12.逻辑电路如图所示，A=“0”时，C脉冲来到后D触发器（）。

(a)具有计数器功能 (b)置“0” (c)置“1”13.D触发器的状态表为（）。

(a) (b) (c)14.逻辑电路如图所示，分析C的波形，当初始状态为“0”时，输出Q是“1”的瞬间为（）。

(a)t1 (b)t2 (c)t315.逻辑电路如图所示，A=“1”时，C脉冲来到后D触发器（）。

(a)具有计数器功能 (b)置“0” (c)置“1”17.触发器连接如右上图所示，则具有（）。

(a)T触发器功能 (b)D触发器功能 (c)T'触发器功能18.逻辑电路如图所示，A=“1”时，该逻辑电路具有（）。

(a)D触发器功能 (b)T触发器功能 (c)T 触发器功能23.如果要构成n位二进制计数器，需用双稳态触发器的个数最少为( )。

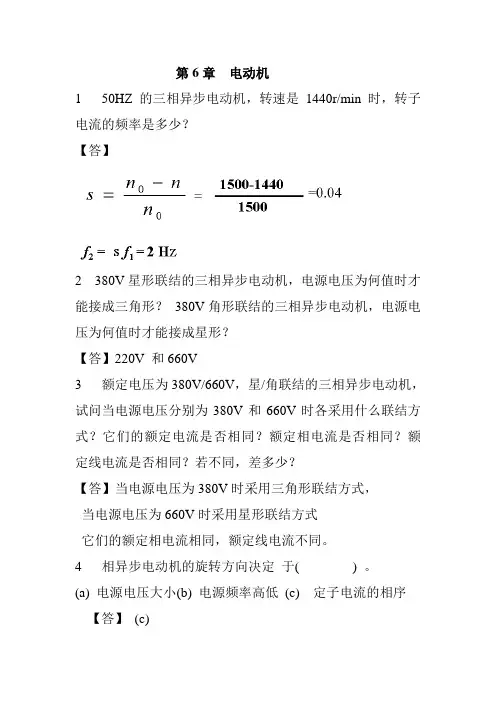

第6章电动机1 50HZ 的三相异步电动机，转速是1440r/min时，转子电流的频率是多少？【答】2 380V星形联结的三相异步电动机，电源电压为何值时才能接成三角形？380V角形联结的三相异步电动机，电源电压为何值时才能接成星形？【答】220V 和660V3 额定电压为380V/660V，星/角联结的三相异步电动机，试问当电源电压分别为380V和660V时各采用什么联结方式？它们的额定电流是否相同？额定相电流是否相同？额定线电流是否相同？若不同，差多少？【答】当电源电压为380V时采用三角形联结方式，当电源电压为660V时采用星形联结方式它们的额定相电流相同，额定线电流不同。

4 相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小(b) 电源频率高低(c) 定子电流的相序【答】(c)5 转磁场的转速n1与极对数p和电源频率f 的关系是( ) 。

(a) n f p160=(b) n fp1602=(c) npf160=5【答】(a)6 三相绕线式异步电动机转子上的三个滑环和三个电刷的功用是( ) 。

(a) 连接三相电源给转子绕组通入电流(b) 通入励磁电流(c) 连外接三相电阻器，用来调节转子电路的电阻6【答】(c)7 三相异步电动机的转差率s＝ 1 时，其转速为( ) 。

(a) 额定转速(b) 同步转速(c) 零7【答】(c)8三相异步电动机在额定转速下运行时，其转差率( ) 。

(a) 小于0.1 (b) 接近1 (c) 大于0.18【答】(a)9 定电压为660 /380 V 的三相异步电动机，其连接形式在铬牌上表示为( ) 。

(a) Y / ∆(b) ∆ / Y(c) ∆⋅Y9 【答】(a)10 相鼠笼式异步电动机在空载和满载两种情况下的起动电流的关系是( )。

(a) 满载起动电流较大(b) 空载起动电流较大(c)两者相等10 【答】(c)11采取适当措施降低三相鼠笼式电动机的起动电流是为了( )。

第5章变压器5.1. 恒定(直流)电流通过电路时会在电阻中产生功率损耗，恒定磁通通过磁路时会不会产生功率损耗？【答】恒定的磁通通过磁路时，不会在磁路中产生功率损耗，即直流磁路中没有铁损耗。

这是因为铁心损耗包括涡流损耗和磁滞损耗，其中涡流损耗是由交流磁场在铁心中感应出的涡流而产生的功率损耗，而磁滞损耗是因为铁心被反复磁化时的磁滞现象而引起的功率损耗。

由于恒定磁通既不会在铁心中产生涡流又不会使铁心交变磁化，所以恒定磁通通过磁路时不会产生功率损耗5.2 在求变压器的电压比时，为什么一般都用空载时一、二次绕组电压之比来计算？【答】因为变压器的电压比等于一、二次绕组感应电动势之比，也即匝数之比：空载时：U1≈E1，E2 = U20 = U2N ，而负载时：U1≈E1，E2≈U2 ，显然用空载时一、二次绕组电压之比来计算电压比精确度较高。

5.3. 某一变压器的副边接有1000Ω电阻，若把此电阻变换到原边后为10Ω，则该变压器的变比应为多少？【答】 1 :105.4某单相变压器容量为10kV·A，额定电压为3300/220V。

如果向220V、60W的白炽灯供电，白炽灯能装多少盏？如果向220V、40W、功率因数为0.5的日光灯供电，日光灯能装多少盏？【解】解法1：通过电流求解。

变压器二次绕组的额定电流为每只白炽灯的电流为因而可装白炽灯数为每只日光灯的电流为因而可装日光灯数为解法2：通过视在功率求解。

每只白炽灯的视在功率为因而可装白炽灯数为每只日光灯的视在功率为因而可装日光灯数为5.5. 某收音机的输出变压器，一次绕组的匝数为230，二次绕组的匝数为80，原配接8Ω的扬声器，现改用4Ω的扬声器，问二次绕组的匝数应改为多少？【解】本题目是为了熟悉变压器的阻抗变换作用。

改用4 Ω的扬声器后应当保证一次侧的等效电阻仍与用8 Ω扬声器是相同，故。

河北联合大学-(原河北理工大学)电工学试题库及答案--第1章--直流电路-习题与答案资料1第1章直流电路1.1某负载为一可变电阻器，由电压一定的蓄电池供电，当负载电阻增加时，该负载是增加了？还是减小了？答：负载的增减指负载消耗的电功率的增减。

负载消耗的电功率P=U2/R L,蓄电池电压一定即式中U不变，当R L增加时，P 减小，故该负载减小了。

1.2某电源的电动势为E,内电阻为R0,有载时的电流为I,试问该电源有载时和空载时的电压和输出的电功率是否相同,若不相同,各应等于多少答：负载的增减指负载消耗的电功率的增减。

负载消耗的电功率P=U2/R L,蓄电池电压一定即式中U不变，当R L增加时，P 减小，故该负载减小了。

1.3今需要一只1W、500kΩ的电阻元件，但手头只有0.5W、250kΩ和0.5W、1MΩ的电阻元件许多只,试问应怎样解决? 答：可将二个0.5W、250kΩ的电阻串联使用或将二个0.5W、1MΩ的电阻并联使用。

这样，不仅总电阻值符合要求，而且各电阻在实际工作时消耗的电功率和通过的电流也不超过各自的额定功率和额定电流。

1.4有些同学常常把理想电流源两端的电压认作零,其理由是: 理想电流源内部不含电阻,则根据欧姆定律, U=RI=0×I=0。

这种看法错在哪里?答：这种看法显然不正确。

U=RI只适用于理想电阻元件，对理想电流源不适用，理想电流源只有在短路时两端的电压才等于零。

1.5凡是与理想电压源并联的理想电流源其电压是一定的，因而后者在电路中不起作用；凡是与理想电流源串联的理想电压源其电流是一定的，因而后者在电路中也不起作用。

这种观点是否正确?答：这种观点不正确。

与理想电压源并联的理想电流源不影响电路其余部分的电压和电流，但会影响理想电压源的电流；与理想电流源串联的理想电压源也不影响电路其余部分的电压和电流，但会影响理想电流源的电压。

1.6.在应用∑RI= ∑E列回路方程式时，按I与E的参考方向与回路方向一致时前面取正号，否则取负号的规定，RI和E 可否放在等式的同一边?答：根据I 和E 取正负号的规定，RI表示电位降、E表示电位升，故不可放在等式的同一边。

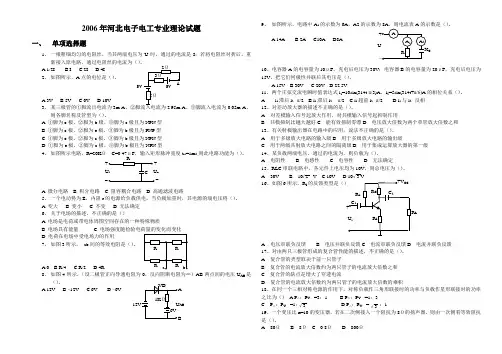

2006年河北电子电工专业理论试题一、单项选择题1、一根粗细均匀的电阻丝，当其两端电压为U时，通过的电流是I；若将电阻丝对折后，重新接入原电路，通过电阻丝的电流为（）。

A 1/2IB IC 2ID 4I2、如图所示，A点的电位是（）。

A 3VB 5VC 0VD 10V3、某三极管的①脚流出电流为3m A、②脚流入电流为2.95m A、③脚流入电流为0.05m A、则各脚名称及管型为（）。

A ①脚为e极、②脚为b极、③脚为c极且为NPN型B ①脚为c极、②脚为e极、③脚为b极且为PNP型C ①脚为e极、②脚为c极、③脚为b极且为NPN型D ①脚为e极、②脚为c极、③脚为b极且为NPN型4、如图所示电路，R=20KΩC=0.47μF，输入矩形脉冲宽度t w=1ms,则此电路功能为（）。

A 微分电路B 积分电路C 阻容耦合电路D 高通滤波电路5、一个电动势为E，内阻r的电源给负载供电，当负载加重时，其电源的端电压将（）。

A 变大B 变小C 不变D 无法确定6、关于电场的描述，不正确的是（）A 电场是电荷或带电体周围空间存在的一种特殊物质B 电场具有能量C 电场强度随检验电荷量的变化而变化D 电荷在电场中受电场力的作用7、如图3所示，ab间的等效电阻是（）。

A 0B R/4C R/2D 4R8、如图4所示，（设二极管正向导通电阻为0，反向阻断电阻为∞）AB两点间的电压U AB是（）。

A 12VB –12VC 6VD –6V 9、如图所示，电路中A1的示数为6A，A2的示数为8A，则电流表A的示数是（）。

A 14AB 2A C10A D8A10、电容器A的电容量为10μF，充电后电压为30V；电容器B的电容量为20μF，充电后电压为15V。

把它们同极性并联后其电压是（）。

A 15VB 30VC 20VD 22.5V11、两个正弦交流电瞬时值表达式i1=10sin(314t-π/3)A，i2=5sin(314t+π/6)A的相位关系（）。

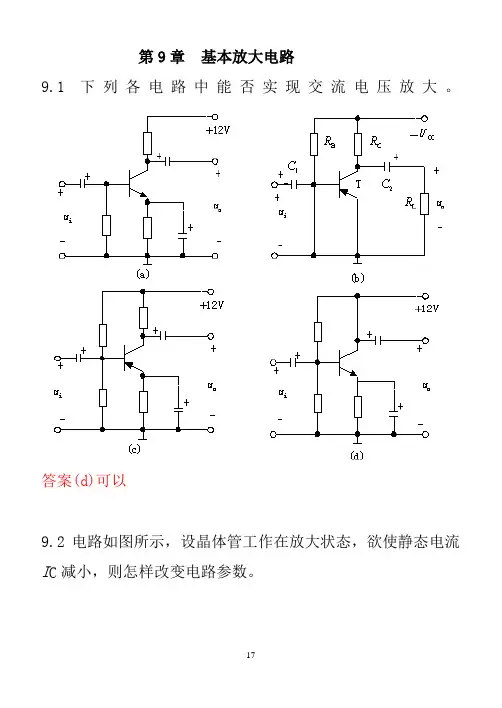

第9章基本放大电路9.1下列各电路中能否实现交流电压放大。

答案(d)可以9.2电路如图所示，设晶体管工作在放大状态，欲使静态电流I C减小，则怎样改变电路参数。

答案保持U CC ，R C 一定，增大R B9.3 对放大电路进行静态分析的主要任务是什么？ 答案确定静态工作点Q9.4某固定偏置单管放大电路的静态工作点Q 如图所示，怎样才能使工作点移至Q '。

UCE(V )OA=40μ答案偏置电阻R B减小9.5如图所示的放大电路能不能稳定静态工作点。

CC答案能稳定静态工作点且效果比无二极管D的电路更好9.6 分压式偏置单管放大电路的发射极旁路电容C E因损坏而断开，则该电路的电压放大倍数怎样变化？。

答案电压放大倍数减小9.7 放大电路如图所示，试推导其输入电阻ri的表达式。

uSCC答案R B//[(r be+(1+ )(R E//R L)]9.8 共集放大电路的特点是什么?答案有电流放大作用而无电压放大作用的电路输入电阻大，输出电阻小9.9 电路如图所示，判断电阻R E引入的反馈类型。

CC答案串联电流负反馈9.10放大电路如图所示，判断R F 支路引入的反馈类型。

CC答案 并联电压负反馈9.11放大电路如图所示，已知晶体管的β=100，R C k =24.Ω,R E k =15.Ω,UCCV=12，忽略U BE。

若要使U CE的静态值达到4.2V ，估算R B 1，R B 2的阻值。

+U CC答案I I B C mA 0.02mA===β2100取R B 2中的电流II 21002==B mA.R R UI B 1B 2CCk k +===2120260.ΩΩ由 U R R R R I CCBB BE C 212+=+06.得RB 2k k =+⨯⨯=(..)/06152601218ΩΩ 故 R B 1k k =-=(£)601842ΩΩ9.12放大电路如图所示，要求：(1)画出电路的直流通道，交流通道以及微变等效电路图;(2)电容CC C 12,,E在电路中起什么作用？(3)电阻R E 1与R E 2在电路中的作用有何异同点？+U CC答案o(1)直流通道交流通道微变等效电路(2)C1，C2为耦合电容，起通交流隔直流的作用。

第12章组合逻辑电路12.1 什么叫半加，什么叫全加，两者有何不同，半加器可否组成全加器？全加器可否用作半加器？【答】半加器是一种不考虑低位来的进位数，只能对本位上的两个二进制数求和的组合电路。

全加器是一种将低位来的进位数连同本位的两个二进制数三者一起求和的组合电路。

根据化简后的全加器的逻辑式可知，用二个半加器和一个或门可以组合成全加器。

将全加器低位进位输入端Ci-1接0，可以用作半加器。

12.2 组合电路的设计方法与组合电路的分析方法有何不同？【答】组合电路的设计方法是在已知逻辑功能的前提下设计出逻辑电路。

而组合电路的分析方法则是在已知组合电路结构的前提下，研究其输出与输入之间的逻辑关系。

二者实施目的恰好相反。

故设计步骤和分析步骤基本相反。

12.3已知四种门电路的输入和对应的输出波形如图所示。

试分析它们分别是哪四种门电路？【解】分析电路图所示波形可知，F1为或门电路的输出，F2为与门电路的输出，F3为非门电路的输出，F4为或非门电路的输出。

12.4已知或非门和非门的输入波形如图中的A和B所示，试画出它们的输出波形。

【解】由或非门和与非门的逻辑功能求得或非门的输出F1和与非门的输出 F2的波形如图。

12.5试分析如图所示电路的逻辑功能。

【解】逐级推导各门电路的输出，最后求得可见该电路为异或门。

12.6 图是一个控制楼梯照明的电路，在楼上和楼下各装一个单刀双掷开关。

楼下开灯后可以在楼上关灯，楼上开灯后同样也可在楼下关灯，试设计一个用与非门实现同样功能的逻辑电路。

A B B A F +=【解】 如果将开关A 、B 同时掷向上方或者下方，灯就会亮。

因此灯亮的逻辑表达式为用与非门实现这一功能的逻辑电路如图所示。

12.7某十字路口的交通管理灯需要一个报警电路，当红、黄、绿三种信号灯单独亮或者黄、绿灯同时亮时为正常情况，其它情况均属不正常。

发生不正常情况时，输出端应输出高电平报警信号。

试用与非门实现这一要求。

触发器及时序逻辑电路习题(共24页)-本页仅作为预览文档封面，使用时请删除本页-第十三章触发器和时序逻辑电路重点内容提要时序逻辑电路由组合逻辑电路和具有记忆作用的触发器构成。

时序逻辑电路的特点是：其输出不仅仅取决于电路的当前输入，而且还与电路的原来状态有关。

1．双稳态触发器双稳态触发器的特点：1）.有两个互补的输出端Q 和Q。

2）．有两个稳定状态。

“1”状态和“0” 状态。

通常将Q = 1和Q= 0 称为“1”状态，而把Q = 0和Q = 1称为“0” 状态。

3）．当输入信号不发生变化时，触发器状态稳定不变。

4）．在一定输入信号作用下，触发器可以从一个稳定状态转移到另一个稳定状态。

按其逻辑功能，触发器可分为：RS触发器，JK触发器、D触发器、T触发器和T’触发器。

各时钟控制触发器的逻辑符号和逻辑功能见表：表钟控制触发器的逻辑符号和逻辑功名称逻辑符号次态方程RS触发器Q+1=Q n+SR⋅SR0=（约束方程）JK触发器1n n n+=+Q JQ KQD触发器D+1Q n=+=⊕T触发器1n nQ T Q+=T’触发器1n nQ Q把一种已有的触发器通过加入转换逻辑电路，可以转换成为另一种功能的触发器。

2．同步时序逻辑电路的分析同步时序逻辑电路的分析步骤如下：1．由给定的逻辑电路图写出下列各逻辑方程式： （1）各触发器的特性方程。

（2）各触发器的驱动方程。

（3）时序电路的输出方程。

2．将驱动方程代入相应触发器的特性方程，求得电路的状态方程（或次态方程）。

3．根据状态方程和输出方程，列出该时序电路的状态表，画出状态转换图或时序图。

4．根据电路的状态转换图说明该时序逻辑电路的逻辑功能。

3．典型的时序逻辑电路在数字系统中，最典型的时序逻辑电路是寄存器和计数器。

1）寄存器寄存器是用来存储数据或运算结果的一种常用逻辑部件。

寄存器的主要组成部分是在双稳态触发器基础上加上一些逻辑门构成。

按功能分，寄存器分为数码寄存器和移位寄存器。

第16章 触发器及其应用 习题参考答案一、填空题：1．时序逻辑电路的特点是：输出不仅取决于当时 输入 的状态还与电路 原来 的状态有关。

2．欲使JK 触发器实现的功能，则输入端J 应接 “1” ，K 应接 “1” 。

3．组合逻辑电路的基本单元是 门电路 ，时序逻辑电路的基本单元是 触发器 。

4．两个与非门构成的基本RS 触发器的功能有 置0 、 置1 和 保持 。

电路中不允许两个输入端同时为 0 ，否则将出现逻辑混乱。

5．钟控RS 触发器具有“空翻”现象，且属于 电平 触发方式的触发器；为抑制“空翻”，人们研制出了 边沿 触发方式的JK 触发器和D 触发器。

6．JK 触发器具有 保持 、 翻转 、 置0 和 置1 的功能。

7．D 触发器具有 置0 和 置1 的功能。

二、选择题：1．描述时序逻辑电路功能的两个重要方程式是（ B ）。

A 、 状态方程和输出方程B 、状态方程和驱动方程C 、 驱动方程和特性方程D 、驱动方程和输出方程2．由与非门组成的RS 触发器不允许输入的变量组合为（ D ）。

A 、00B 、 01C 、 10D 、 113. 双稳态触发器的类型有（ D ）A 、基本RS 触发器；B 、同步RS 触发器；C 、主从式触发器；D 、前三种都有。

4. 存在空翻问题的触发器是（ B ）A 、D 触发器；B 、同步RS 触发器；C 、主从JK 触发器。

三、简述题1、时序逻辑电路和组合逻辑电路的区别有哪些？答：主要区别有两点：时序逻辑电路的基本单元是触发器，组合逻辑电路的基本单元是门电路；时序逻辑电路的输出只与现时输入有关，不具有记忆性，组合逻辑电路的输出不仅和现时输入有关，还和现时状态有关，即具有记忆性。

2、何谓“空翻”现象？抑制“空翻”可采取什么措施？答：在一个时钟脉冲为“1”期间，触发器的输出随输入发生多次变化的现象称为“空翻”。

空翻造成触发器工作的不可靠，为抑制空翻，人们研制出了边沿触发方式的主从型JK 触发器和维持阻塞型的D 触发器等等。

2007年河北省普通高等学校对口招生考试电子电工专业理论试题注意事项：1、本试卷共5道大题，共6页，共240分。

2、考生答题一律使用蓝黑钢笔或圆珠笔，直接将答案写在试卷中。

3、本试卷除特殊说明外，小数点后一律保留两位。

一、单项选择题（本大题共50小题，每小题2分，共100分，在每小题所给的四个选项中，只有一个符合题目要求，请将正确答案填在题干后的括号内，不选、多选、错选均不得分）。

1、在真空中有A、B两个点电荷，若A的电荷量是B电荷量的3倍，则A对B的作用力是B对A的作用力的-----------------------------------------（）A、1倍B、3倍C、6倍D、9倍2、一个2K W，8KΩ的电阻，允许通过的最大电流为------------------------------( )A、160KAB、40KAC、0.5AD、25A3、如图1所示电路，其等效电阻Rab为------------------------------------------------( )A、36ΩB、4ΩC、9ΩD、16Ω4、如图2所示电路，已知E=20V，I=1A，R=10Ω，则电压U ab为--------( )A、30VB、-30VC、-10VD、10V5、如图3所示电路，设二极管的正向压降为0.7V，则电路中O点的电位为----（）A、3VB、2.3VC、-6VD、-0.7V6、在一放大电路中，测得某个三极管的管脚对地电位分别为6V、3V和2.3V，则该三极管为----------------------------------------------------------------------------------（）A、NPN型硅管B、N PN型锗管C、PNP型硅管D、PNP型锗管7、在全电路中，若电源电动势和内阻不变，而将负载增大，则电路的端电压将（）A、减小B、增大C、不变D、不能确定8、组成脉冲波形变换电路的基础是-----------------------------------------------------（）A、电阻与二极管B、电容与三极管C、电容与电阻D、电阻与三极管9、下列属于“或逻辑”的是--------------------------------------------------------------（）A、条件具备，事件不发生；条件不具备，事件发生；B、事件与条件总是相反状态；C、决定事件的几个条件全部具备后事件才发生；D、决定事件的几个条件只要有一个具备，事件就发生；10、在RL串联正弦交流电路中，已知u=10sin(1000t)v, R=3Ω，L=4mH，则电流i为--------------------------------------------------------------------------------------------（）A、i=2sin(1000t+arctan34)A B、i=2sin(1000t-arctan34)AC、i=22sin(1000t+arctan34) A D、i=22sin(1000t-arctan34)A11、关于理想运放，下列叙述错误的是----------------------------------------------（）A、开环差模电压放大倍数为无穷大；B、输入电阻为无穷大；C、输出电阻为零；D、共模抑制比为零；12、阻容耦合多级放大电路的特点是------------------------------------------------（）A、各级静态工作点互相独立且仅能放大交流信号；B、各级静态工作点互相影响且仅能放大直流信号；C、各级静态工作点互相影响且仅能放大交流信号；D、各级静态工作点互相独立且能放大交、直流信号；13、能够使用叠加原理进行计算的是-------------------------------------------------（）A、直流电路的功率B、线性电路中的电压和电流C、非线性电路中的电压和电流D、任何电路都适用14、在三相四线制电路中，中性线的作用是----------------------------------------（）A、使负载对称B、使不对称负载相电压对称C、使不对称负载功率对称D、无正确答案15、构成计数器的基本电路是-----------------------------------------------------------（）A、与门B、与非门C、或非门D、触发器16、功率放大电路的效率是指----------------------------------------------------------（）A、输出功率与电源提供的功率之比；B、输出功率与输入功率之比；C、输出功率与晶体管消耗的功率之比；D、晶体管消耗的功率与电源提供的功率之比；17、某放大器的电压增益为60d B，则电压放大倍数是---------------------------（）A、60B、1000C、1800D、120018、在万用表组成结构中，为万用表的中心环节且能实现多种电量测量的是（）A、测量机构B、测量线路C、功能及量程转换开关D、外壳19、对电力线的描述，不正确的是-----------------------------------（）A、在静电场中，电力线总是起于正电荷，终止于负电荷；B、任何两条电力线都不相交；C、电力线的疏密程度表示了场强的强弱；D、以上答案都不正确；20、一根粗细均匀的导线，其两端电压为U，消耗的功率为P，若将此导线均匀拉长为原来的3倍，要使共消耗的功率不变，则导线两端所加电压为-------（） A、9U B、3U C、U D、3U21、在单相桥式整流电路中，若某一只整流二极管接反了，则输出-------------（）A、无波形且变压器或整流管可能烧毁B、只有半个周期波形C、全波整流波形D、正弦波22、在图4所示的复合管中，连接正确的是-------------------------------------------（）23、不属于同步RS触发器逻辑功能的是------------------------------------------------（）A、置0B、置1C、保持D、空翻24、二进制数1011化为十进制数是11，那么十六进制数1011化为十进制数是（）A、11B、4113C、4117D、3525、将一个负载电阻接到有源二端网络的终端，该有源二端网络的等效电阻是10Ω，开路电压为40V，则负载消耗的最大功率是-------------------------------------（）A、160WB、80WC、40WD、1W26、两个电阻串联，若它们消耗的功率相同，则其阻值----------------------------（）A、相同B、不相同C、有时相同，有时不同D、不能确定27、正弦波振荡器引入正反馈的作用是--------------------------------------------------（）A、将电源的直流电能转换成交变的振荡能量；B、使电路满足振荡平衡条件；C、形成单一频率的振荡；D、使幅度稳定并改善输出波形；28、某负载两端的电压为u=1002sin(ωt)V，通过它的电流是i=52sin(ωt-π/6)A，则该负载为-----------------------------------------------------------------------------（）A、阻性负载B、容性负载C、感性负载D、不确定29、电路如图5所示，电源电动势均为E，电阻均为R，那么电压表的读数为（）A、0B、EC、0.5ED、2E 30、关于振荡电路起振的条件，下列说法正确的是------------------------------------（）A、A V F=1且反馈端信号与输入端信号同相，即ΦA+ΦF=2nπB、A V F=1且反馈端信号与输入端信号反相，即ΦA+ΦF=（2n+1）πC、A V F>1且反馈端信号与输入端信号同相，即ΦA+ΦF=2nπD、A V F>1且反馈端信号与输入端信号反相，即ΦA+ΦF=（2n+1）π31、电路如图6所示，反馈网络引入的反馈类型是------------------------------------（）A、电压串联负反馈B、电压串联正反馈C、电流串联负反馈D、电流串联正反馈32、仪表的准确度是指仪表的，按准确度可将电工仪表划分为七个等级--（）。

1402周 期 为 T 的 非 正 弦 信 号 可 以 分 解 为 傅 立 叶 级 数 的 条 件 为( )。

(a) 满 足 狄 利 赫 利 条 件 (b) 无 条 件 (c) 必 须 平 均 值 为 零 2403某 周 期 为 0.02 s 的 非 正 弦 周 期 信 号，分 解 成 傅 立 叶 级 数 时， 角 频 率 为 300 πrad / s 的 项 称 为 ( )。

(a) 三 次 谐 波 分 量 (b) 六 次 谐 波 分 量 (c) 基 波 分 量3405应 用 叠 加 原 理 分 析 非 正 弦 周 期 电 流 电 路 的 方 法 适 用 于( )。

(a) 线 性 电 路 (b) 非 线 性 电 路 (c) 线 性 和 非 线 性 电 路 均 适 用 4406非 正 弦 周 期 电 流 的 有 效 值 I 用 公 式 表 示 即 ( )。

(a)I I I I I =+++++012L L N (b) I I I I I =+++++()01212L L N (c) I I I I I =+++++()02122212L L N 25411下 图 中 非 正 弦 周 期 电 流 的 频 率 为 ( )。

(a) 0.05 kHz (b) 0.1 kHz (c) 10 kHzt /ms6412图 中 周 期 电 压 的 频 率 为 ( )。

(a) 500 kHz (b) 1 000 kHz (c) 0.5 kHz1234mVsu //t m 07413某 周 期 为 0.02 s 的 非 正 弦 电 流，其 5 次 谐 波 频 率 f 5 为( )。

(a) 10 Hz (b) 250 Hz (c) 50 Hz8416已 知 电 流 i t t =++︒10232330sin sin()ωω A ，当 它 通 过 5 Ω 线 性 电 阻 时 消 耗 的 功 率 P 为( )。

(a) 845 W (b) 325 W (c) 545 W9418 R ，L ，C 串 联 交 流 电 路 在 ω=ω0 时 发 生 谐 振， u L 的 最 大 值 发 生 在( )。

时序逻辑电路1、对双JK集成触发器74LS112引脚功能叙述错误的是——[单选题]A 16脚是VccB 8脚是GNDC 1脚是CP1D 16脚是GND正确答案：D2、图示74LS112中表示——[单选题]A 低电平时置1B 低电平时置0C 高电平时置1D 高电平时置0正确答案：A3、如图示74LS112的中CP引脚是——[单选题]A 8号引脚B 14号引脚C 1号引脚和13号引脚D 8号引脚和12号引脚正确答案：C4、D触发器用作计数型触发器时，输入端D的正确接法是——[单选题]A D=0B D=1C D=D D=Q正确答案：C5、以下图示中属于下降沿触发的是——[单选题]A 图AB 图BC 图CD 图D正确答案：C6、如图所示为某触发器工作时前6个CP的波形，期间没有出现的功能是——[单选题]A 保持B 翻转C 置1D 置0正确答案：A7、双D集成触发器CD4013的7号引脚是——[单选题]A VSSB VDDC 1QD 2SD正确答案：A8、下列哪项表示基本RS触发器的符号——[单选题]ABCD正确答案：A9、图示74LS112的说法正确的是——[单选题]A 内部有1个JK触发器B 内部有2个JK触发器C 内部有3个JK触发器D 内部有4个JK触发器正确答案：B10、如图所示波形， CP时钟脉冲第5个下降沿时，触发器实现的功能为——[单选题]A 保持B 翻转C 置1D 置0正确答案：B11、双D集成触发器CD4013的时钟脉冲CP的引脚是——[单选题]A 14脚B 7脚C 3脚与11脚D 5脚与11脚正确答案：C12、如图所示逻辑符号所表示的触发器是——[单选题]A RSB JKC DD T正确答案：C13、JK触发器有( )触发信号输入端。

——[单选题]A 一个B 二个C 三个D 四个正确答案：B14、十进制数13的8421BCD码为( )。

——[单选题]A 00001101B 00010011C 00100011D 00001011正确答案：B15、D触发器当D=Q时，实现的逻辑功能是——[单选题]A 置0B 置1C 保持D 翻转正确答案：C16、主从JK触发器的初态为0，JK=11时，经过2020个触发脉冲后，其状态变化及输出状态为——[单选题]A 一直为0B 由0变为1，然后一直为1C 在01间翻转，最后为1D 在01间翻转，最后为0正确答案：D17、在RS触发器的逻辑符号中表示——[单选题]A 低电平时置1B 高电平时置1C 低电平时置0D 高电平时置0正确答案：C18、关于JK触发器的错误表述是——[单选题]A 对于输入信号没有制约条件B 不允许JK同时为1C 允许JK同时为1D 允许JK同时为0正确答案：B19、主从RS触发器是在时钟脉冲CP的( )，根据输入信号改变状态。

河北联合大学（原河北理工大学）电工学试题库及答案第9章基本放大电路习题第9章基本放大电路10141如图示放大电路中接线有错误的元件是（）。

( a) R L ( b) R B (c) C 1 (d) C 2u oU CC－+-20146下列各电路中能实现交流电压放大的是图（）。

(d)()b o30148电路如图所示，设晶体管工作在放大状态，欲使静态电流I C 减小，则应（〕。

(a) 保持 U CC ，R B 一定，减小 R C (b) 保持U CC ，R C 一定，增大 R B (c) 保持 R B ，R C 一定，增大 U CC40154电路如图所示，已知R1=5kΩ，R2=15kΩ，R3 =10kΩ，R C =2kΩ，R E = 2kΩ, 当电阻R2不慎被短路后, (如图),该电路中的晶体管处于〔〕。

(a)截止状态(b)放大状态(c) 饱和状态+UR1R2R3V50156对放大电路进行静态分析的主要任务是（）。

(a)确定电压放大倍数A u(b)确定静态工作点Q(c)确定输入电阻r，输出电阻r oi60158放大电路如图所示，其中的晶体管工作在()。

(a)放大区(b)饱和区(c)截止区uo70164某固定偏置单管放大电路的静态工作点Q如图所示，欲使工作点移至Q' 需使()。

(a)偏置电阻R B增大。

(b) 集电极电阻R C 减小(c)偏置电阻R B 减小UCE (V)OA =40μ80167固定偏置单管交流放大电路的静态工作点Q如下图所示，当温度升高时工作点Q将()。

(a)不改变(b)向Q'移动(c)向Q''移动/VCEμA90168单管放大电路如图所示，其交直流负载的正确画法是图2中的()。

/VCE/VCE /VCE 图 2U CC图 1o (a (b (c100170微变等效电路法适用于( )。

(a ) 放大电路的动态分析(b ) 放大电路的静态分析(c ) 放大电路的静态和动态分析110180如图所示的放大电路( )。

电工学触发器试题及答案触发器是数字电路中常用的元件之一，用于存储和处理信号。

本篇文章将为大家提供一些关于触发器的试题及答案，希望能够帮助读者更好地理解和掌握触发器的知识。

一、选择题1. 下列选项中，属于触发器的是：A. 与门B. 或门C. 与非门D. RS触发器答案：D. RS触发器2. 考虑一个JK触发器，当J=0，K=1时，该触发器的状态为：A. 高电平保持B. 低电平保持C. 状态不确定D. 前一状态保持答案：A. 高电平保持3. D触发器的特点是：A. 可以通过触发器内部的逻辑门实现任意功能B. 具有无限大的状态数C. 仅由外部时钟信号控制触发D. 输出反转延时较大答案：C. 仅由外部时钟信号控制触发二、填空题1. 一个T触发器有_____个稳定状态。

答案：22. JK触发器的J和K输入不能同时为____。

答案：13. RS触发器的输入是由_____实现的。

答案：两个交叉连接的与非门三、简答题1. 请解释触发器的工作原理。

触发器是数字电路中的存储元件，可以存储一个比特位。

它受到控制信号的作用，根据特定的触发条件改变输出状态。

触发器可以用于存储信息、数据暂存、时序控制等应用。

触发器一般包括一个或多个输入端和一个或多个输出端，可以通过控制输入信号的变化来改变输出状态。

2. 分别描述RS触发器和D触发器的功能及应用场景。

RS触发器是最基本的触发器之一，具有两个控制端R和S，可以用来存储一个比特位。

它的输出状态取决于输入信号和触发条件。

RS触发器常用于频率分频、计数器等数字电路中。

D触发器是一种特殊的RS触发器，只具有一个输入端D，用于存储一个比特位。

D触发器的输出状态在时钟信号的上升沿或下降沿发生变化，常用于数据寄存器和移位寄存器等电路中。

3. 请描述JK触发器的特点及其工作方式。

JK触发器是一种比较灵活的触发器，具有两个控制端J和K。

当J和K均为1时，JK触发器的输出状态取决于前一状态，可以实现状态的保持、置位和复位等功能。

电工电子学考试大纲一、课程名称：电工电子学II双语二、课程代码：15011550三、课程性质：必修课程四、考核内容：1 电路部分a. 电路的基本概念和分析方法：基尔霍夫定律,受控电源,采用戴维宁定理、电源的等效变换、叠加定理等方法分析直流电路,最大功率传输;b. 电路的暂态分析：电感与电容的伏安特性以及串并联等效,电路的暂态、稳态以及时间常数的概念,初始值的求解,一阶线性电路暂态分析的三要素法;c. 正弦稳态分析及频率特性：正弦量的相量表示法,电路基本定律的相量形式、复阻抗和相量图,用相量法计算简单正弦交流电流电路的方法,有功功率、功率因数的概念和计算方法,无功功率、视在功率的概念和提高功率因数的经济意义,正弦交流电路的戴维宁等效电路以及最大功率传输的条件,三相交流电路电源和负载的联接方式,相序的概念,对称三相电路的分析计算,滤波器和转移函数的概念,滤波器的分类与工作原理,交流电路串联谐振和并联谐振的条件、特征和频率特性;2 数字逻辑电路部分a. 组合逻辑电路：与门、或门、非门、与非门、异或门等逻辑门电路的逻辑功能,逻辑代数的基本运算法则,简单组合逻辑电路的分析和设计以及用卡诺图化简逻辑函数的方法;b. 时序逻辑电路：R-S触发器、J-K触发器、D触发器的逻辑功能,寄存器、计数器等时序逻辑电路的工作原理;3 模拟电路部分a. 二极管：二极管、稳压管的工作原理和特性曲线,理想二极管电路的分析与计算,单相整流电路、滤波电路和稳压管稳压电路的工作原理b. 放大电路的分类与外特性：放大电路的分类与特性参数,各种放大电路之间的转换,多级放大的概念,各种理想放大电路的特性,差动放大电路的工作原理,差模信号和共模信号的概念;c. 场效应管：MOS场效应管的基本结构、3个工作区域以及特性方程,共源极单管放大电路的基本结构和工作原理,静态工作点的估算,简化的小信号等效电路的分析法,源极输出器的结构与基本特点;d. 双极结型晶体管：共射极单管放大电路的基本结构和工作原理,静态工作点的估算,简化的小信号等效电路的分析法,射极输出器的结构与基本特点;e. 运算放大电路：理想运算放大器的特性,“虚断”与“虚断”的概念,由理想运算放大器构成的反相输入、同相输入和差动输入三种组态电路;第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成;具有单一电磁特性的电路元件称为 理想 电路元件,由它们组成的电路称为 电路模型 ;电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 ;2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件,它们都是无源 二端 元件;3. 电路有 通路 、 开路 和 短路 三种工作状态;当电路中电流0R U I S、端电压U ＝0时,此种状态称作 短路 ,这种情况下电源产生的功率全部消耗在 内阻 上;4.从耗能的观点来讲,电阻元件为 耗能 元件；电感和电容元件为 储能 元件;5. 电路图上标示的电流、电压方向称为 参考方向 ,假定某元件是负载时,该元件两端的电压和通过元件的电流方向应为 关联参考 方向;二、 判断题：1. 理想电流源输出恒定的电流,其输出端电压由内电阻决定; 错2. 电阻、电流和电压都是电路中的基本物理量; 错3. 电压是产生电流的根本原因;因此电路中有电压必有电流; 错4. 绝缘体两端的电压无论再高,都不可能通过电流; 错三、选择题：每小题2分,共30分1. 当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件A 功率；当元件两端电压与通过电流取非关联参考方向时,即为假设该元件B 功率;A 、吸收；B 、发出;2. 一个输出电压几乎不变的设备有载运行,当负载增大时,是指 CA 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大; 3. 当电流源开路时,该电流源内部 CA 、有电流,有功率损耗；B 、无电流,无功率损耗；C 、有电流,无功率损耗; 4. 某电阻元件的额定数据为“1K Ω、2.5W ”,正常使用时允许流过的最大电流为 AA 、50mA ；B 、2.5mA ；C 、250mA;四、计算题1.1已知电路如题1.1所示,试计算a 、b 两端的电阻;解: 1在求解电阻网络的等效电阻时,应先将电路化简并转化为常规的直流电路;该电路可等效化为：b先将电路图化简,并转化为常规直流电路;就本题而言,仔细分析发现25Ω和5Ω电阻被短路,则原图可化为:1.2根据基尔霍夫定律,求图1.2所示电路中的电流I1和I2；解：本题所涉及的基本定律就是基尔霍夫电流定律;基尔霍夫电流定律对电路中的任意结点适用,对电路中的任何封闭面也适用;本题就是KCL对封闭面的应用;对于节点a有:I1+2-7=0对封闭面有:I1+I2+2=0解得: I1=7-2=5A , I2=-5-2=-7A1.3 有一盏“220V 60W”的电灯接到;1试求电灯的电阻；2当接到220V电压下工作时的电流；3如果每晚用三小时,问一个月按30天计算用多少电解: 由题意:①根据 R=U2/P 得：电灯电阻 R=U2/P=2202/60=807Ω②根据 I=U/R或P=UI得:I=P/U=60/220=0.273A③由 W=PT 得W=60×60×60×3×30=1.944×102 J在实际生活中,电量常以“度”为单位,即“千瓦时”;对60W的电灯,每天使用3小时,一个月30天的用电量为:W=60/1000×3×30=5.4KWH1.4 根据基尔霍夫定律求图1.3图所示电路中的电压U1、U2和U3;解:根据基尔霍夫电压定律,沿任意回路绕行一周,回路中各元件上电压的代数和等于零;则对abcka回路:2-U2-2=0U2=0对cdpkc回路：-4-U1+U2=0U1=-4V 对 eghce回路：-U3-10+5+U2=0U3=-5V1.5 已知电路如图1.4所示,其中E1=15V,E2=65V,R1=5Ω,R2=R3=10Ω;试用支路电流法求R 1、R 2和R 3三个电阻上的电压;解：在电路图上标出各支路电流的参考方向,如图所示,选取绕行方向;应用KCL 和KVL 列方程如下0321=-+I I I13311E R I R I =+ 23322E R I R I =+代入已知数据得0321=-+I I I1510531=+I I65101032=+I I解方程可得I 1=-7/4A ,I 2＝33/8A ,I 3＝19/8A ;三个电阻上的电压电流方向选取一至,则三个电阻上的电压分别为：U 1=I 1R 1=-547⨯=-35/4VU 2=I 2R 2=10833⨯=165/4VU 3=I 3R 3=10819⨯=38/4V1.6 试用支路电流法,求图1.5所示电路中的电流I 1、I 2、 I 3、I 4和I 5;只列方程不求解解：在电路图上标出各支路电流的参考方向,如图所示,三回路均选取顺时针绕行方向;应用KCL 和KVL 列方程如下0321=--I I I 0542=-+I I I 11315E R I I =+0133522=-+R I R I R I 243515E I R I -=--如给定参数,代入已知,联立方程求解即可得到各支路电流;1.7 试用支路电流法,求图1.6电路中的电流I 3;解：此图中有3支路,2节点,但有一支路为已知,所以只需列两个方程即可;外回路选取顺时针绕行方向;应用KCL 和KVL 列方程如下0321=-+I I I 2412631=+I II 2=5A 所以：I 1=-2A ,I 3=3A1.8 应用等效电源的变换,化简图1.7所示的各电路;解：1.9试用电源等效变换的方法,求图1.8所示电路中的电流I; 解：利用电源等效变换解题过程如下：由分流公式可得：I=5⨯86.213434=+A1.10 试计算题1.9图中的电流I;解：由于题目中没有要求解题方法,所以此题可用电压源与电流源等效变换、支路电流法、叠加原理、戴维南定理等方法进行求解,下面用戴维南定理求解;1先计算开路电压,并将电流源化成电压源,如下图;3263612=+-=I AU OC =-2+12-6×2/3=6V 2再求等效电阻R ab将恒压源和恒流源除去,得电路如图;4116363=+++⨯=ab R Ω3由戴维南定理可知,有源二端网络等效为一个电压源,如图;1246=+=I A1.11 已知电路如图1.10所示;试应用叠加原理计算支路电流I 和电流源的电压U ;解：1先计算18V 电压源单独作用时的电流和电压,电路如图所示;61218=+='I A 661=⨯='U V2再计算6A 电流源单独作用时的电流和电压,电路如图所示;26121=⨯+=''I A162263636=⨯++⨯⨯=''U V3两电源同时作用的电流和电压为电源分别作用时的叠加; 426=-=''-'=I I I A 22166=+=''+'=U U U V1.12 电路图1.11所示,试应用叠加原理,求电路中的电流I 1、I 2及36Ω电阻消耗的电功率P ;解：1先计算90V 电压源单独作用时的电流和电压,电路如图所示;61590361236126901==+⨯+='I A5.436123662=+⨯='I A 5.136121263=+⨯='I A2再计算60V 电压源单独作用时的电流和电压,电路如图所示; 5.336636612602=+⨯+=''I A 3366365.31=+⨯=''I A 5.036665.33=+⨯=''I A3两电源同时作用的电流和电压为电源分别作用时的叠加;336111=-=''-'=I I I A 135.322-=+-=''+'-=I I I A25.05.133=-=''+'=I I I A436Ω电阻消耗的电功率为1443622323=⨯==R I P W1.13 电路如图1.8所示,试应用戴维南定理,求图中的电流I 解：1先计算开路电压,并将12A 、6Ω电流源化成电压源,如下图;由于此电路仍为复杂电路,因此求开路电压仍可用所有分析计算方法计算,现用支路电流法进行求解,设各支路电流及参考方向如图所示; 由KCL 和KVL 得：0321=++I I I 012126321=-=-I I 84124632=-=-I I解得：I 1=8/9A,I 2＝4/9A,I 3＝-4/3A320)34(24243=-⨯-=-=I U OC V2再求等效电阻R ab将恒压源和恒流源除去,得电路如图;)26363(++⨯=ab R ∥342=Ω3由戴维南定理可知,有源二端网络等效为一个电压源,如图; 86.2720134320==+=I A1.14 电路如图1.12所示,试应用戴维南定理,求图中的电流I ; 解：1先计算开路电压,并将3A 、6Ω电流源化成电压源,如下图;由于此电路仍为复杂电路,因此求开路电压仍可用所有分析计算方法计算,现用支路电流法进行求解,设各支路电流及参考方向如图所示; 由KCL 和KVL 得：0321=-+I I I 108184621=-=-I I812432=+I I解得：I 1=4/3A,I 2＝-1/2A,I 3＝5/6A2)21(442-=-⨯==I U OC V2再求等效电阻R ab将恒压源除去,得电路如图;R ab =4∥6∥12=2Ω3由戴维南定理可知,有源二端网络等效为一个电压源,如图;4.0322-=+-=I A1.15 电路如图1.11所示,试应用戴维南定理,求图中的电压U ; 解：1先计算开路电压,如下图;U OC =-1×16+1=-15V2再求等效电阻R ab将恒压源和恒流源除去,得电路如图;R ab =1Ω3由戴维南定理可知,有源二端网络等效为一个电压源,如图;35154115-=-=+-=I A U =4I =4×3-=-12V1.16 电路如图1.11所示,如果I 3=1A,试应用戴维南定理,求图中的电阻R 3;解：1先计算开路电压,如下图;35126609021=+-=-=I I A80356906901=⨯-=-=I U OCV2再求等效电阻R AB将恒压源除去,得电路如图;41216126=+⨯=ab R Ω3由戴维南定理可知,有源二端网络等效为一个电压源,如图;当I 3=1A 时,则14803=+R所以 R 3=80-4=76Ω1.17 电路如图1.14所示,已知15欧电阻的电压降为30V,极性如图1.14所示;试计算电路中R 的大小和B 点的电位;解：设R 电阻上的电压和电流如图所示; 由KCL 可知I 2=2+5=7A ,I=I 2-2-3=2A , A由KVL 得,绕行方向选顺时针方向U -100+30+5I 2=0 U =100-30-35=35 V5.17235===I U R Ω1.18 试计算图1.15中的A 点的电位：1开关S 打开；2开关S 闭合; 解：1当开关S 打开时,将电位标注的电路复原为一般电路,如图a 所示;由KVL 得3+3.9+20×I =12+12I =0.892mA U A =-20I +12=-5.84V2当开关S 闭合时,将电位标注的电路复原为一般电路,如图b 所示; 由KVL 得3.9+20×I =12 I =0.502mA U A =-20I +12=1.96V第二章 正弦交流电路 习题参考答案一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 ;三者称为正弦量的 三要素 ;2. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为dtdi Lu =L ；电容元件上任一瞬间的电压电流关系可以表示为dtdu Ci C C =;由上述三个关系式可得, 电阻 元件为即时元件； 电感 和 电容 元件为动态元件;3. 在RLC 串联电路中,已知电流为5A,电阻为30Ω,感抗为40Ω,容抗为80Ω,那么电路的阻抗为 50Ω ,该电路为 容 性电路;电路中吸收的有功功率为 450W ,吸收的无功功率又为 600var ;二、 判断题：1. 正弦量的三要素是指最大值、角频率和相位; 错2. 电感元件的正弦交流电路中,消耗的有功功率等于零; 对3. 因为正弦量可以用相量来表示,所以说相量就是正弦量; 错4. 电压三角形是相量图,阻抗三角形也是相量图; 错5. 正弦交流电路的视在功率等于有功功率和无功功率之和; 错6. 一个实际的电感线圈,在任何情况下呈现的电特性都是感性; 错7. 串接在正弦交流电路中的功率表,测量的是交流电路的有功功率; 错8. 正弦交流电路的频率越高,阻抗越大；频率越低,阻抗越小; 错三、选择题：1. 某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为 BA 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V;2. 一个电热器,接在10V 的直流电源上,产生的功率为P ;把它改接在正弦交流电源上,使其产生的功率为P /2,则正弦交流电源电压的最大值为 DA 、7.07V ；B 、5V ；C 、14V ；D 、10V; 3. 提高供电电路的功率因数,下列说法正确的是 DA 、减少了用电设备中无用的无功功率；B 、减少了用电设备的有功功率,提高了电源设备的容量；C 、可以节省电能；D 、可提高电源设备的利用率并减小输电线路中的功率损耗;4. 已知)90314sin(101︒+=t i A,210sin(62830)i t =+︒A,则 C A 、i 1超前i 260°； B 、i 1滞后i 260°； C 、相位差无法判断;5. 电容元件的正弦交流电路中,电压有效值不变,频率增大时,电路中电流将 AA 、增大；B 、减小；C 、不变; 6. 在RL 串联电路中,U R =16V,U L =12V,则总电压为 B A 、28V ； B 、20V ； C 、2V;7. RLC 串联电路在f 0时发生谐振,当频率增加到2f 0时,电路性质呈 B A 、电阻性； B 、电感性； C 、电容性; 8. 正弦交流电路的视在功率是表征该电路的 AA 、电压有效值与电流有效值乘积；B 、平均功率；C 、瞬时功率最大值;四、计算题2.1 把下列正弦量的时间函数用相量表示：1 u ＝102sin314t 伏2 i ＝－5sin314t －60º安 解：1U=10/0º V 2m I =－5/－60º =5/180º－60º=5/120º A 2.2 已知工频正弦电压u ab 的最大值为311V,初相位为－60°,其有效值为多少 写出其瞬时值表达式；当t =0.0025S 时,U ab 的值为多少解：∵U U ab abm 2=∴有效值2203112121=⨯==U U abm ab V瞬时值表达式为 ()︒-=60314sin 311t u ab V当t =0.0025S 时,5.80)12sin(31130025.0100sin 311-=-=⎪⎭⎫ ⎝⎛-⨯⨯=πππU abV 2.3 用下列各式表示RC 串联电路中的电压、电流,哪些是对的,哪些是错的1 i =Z u2 I=C X R U +3 I = C j R Uω- 4 I=Z U 5 U=U R +U C 6 U=R U +C U 7I =－j C U ω 8I = j C Uω 解：在R 、C 串联电路中,总阻抗c jR X j R Z C ω1-=-=而 X R Z C 22+= Z U I = R I U R = C U jI X =-C R U U U += U U U C R 222+=所以 1、2、3、5、7、8均是错的,4、6是对的;2.4 图2.1中,U 1=40V,U 2=30V,i =10sin314t A,则U 为多少 并写出其瞬时值表达式;解：由电路图可知,电压u 1与电流i 同方向,而电压u 2超前电流i 90º,所以504030222221=+=+=U U U V∵电压u 超前电流i 的电度角213arctanarctan 36.94U U ϕ===︒∴)9.364.31sin(250︒+=t u V2.5 图2.2所示电路中,已知u ＝100sin314t +30º伏,i ＝22.36sin314t +19.7º安, i 2＝10sin314t +83.13º安,试求： i 1、Z 1、Z 2并说明Z 1、Z 2的性质,绘出相量图;解：由题知,︒=7.19/36.22m I A ︒=13.83/102m I A ︒=30/100m UV所以︒-=-=87.6/2021m m m I I IA即()︒-=87.6314sin 201t i A∵︒=︒-︒==67.38/5067.8/230/10011m m I U ZΩ ︒-=︒︒==13.53/1013.83/1030/10022m mI U Z Ω∴Z 1为感性负载,Z 2为容性负载;2.6 图2.3所示电路中,X C =X L =R ,并已知电流表A 1的读数为3A,试问A 2和A 3的读数为多少解：由图可以看出,电容与电感并联连接,由于电容电流落后两端电压900,而电感电流超前两端电压900,因为X C =X L ,所以通过电容的电流与通过电感的电流大小相等,方向相反,故而电流表A 2的读数为0A;由上分析可知,电压u 的有效值为3R,故电感两端电压亦为3R;因为X L =R ,所以电流表A 3的读数为3A;2.7 有一R 、L 、C 串联的交流电路,已知R=X L =X C =10Ω,I=1A,试求电压U 、U R 、U L、U C和电路总阻抗Z ;解： 10110=⨯==RI U R V 10110=⨯==I X j U L L V 10110=⨯=-=I X j U C C V ∵10==-+=R X j X j R Z C L Ω∴10110=⨯==I Z U V2.8 电路如图2.4所示,已知ω=2rad/s,求电路的总阻抗Z ab ;解：∵ω=2rad/s∴2==L X L ωΩ 2ω1==C X CΩ∴()j j j j j j j j j X j X j Z C L ab +=+-+-++=--++=-++=3)22)(22()22(42222422//22Ω2.9 电路如图2.5所示,已知R =20Ω,R I =10/0ºA,X L =10Ω,1U的有效值为200V,求X C ;解： 由题意可知：︒==0/20022I R U VC C C X jX U I ︒=-=90/2002 A ∴︒+︒=+=0/1090/200CRC L X I I I A︒+︒=︒+︒⨯=⨯=90/100180/2000)0/1090/200(10CC LL L X X j I jX U V10020002000/20090/100180/200021j X X U U U CC L +-=︒+︒+︒=+= V又因U 1=200故有22100)2000200(200+-=C X 221002002000200-±=-CX2.1732002000±=C X2.1732002000±=CX 则得： X C =5.36Ω,或X C =74.6Ω2.10 图2.6所示电路中,u S =10sin314t V,R 1=2Ω,R 2=1Ω,L =637mH,C =637μF,求电流i 1, i 2和电压u c ;解：ω=314rad/s200637314=⨯==L X L ωΩ5106373141ω16=⨯⨯==-C X C Ω 13.5195151000))((221j j j jX jX R jX jX R Z C L C L -=+-=-+-+=Ω13.5211j Z R Z -=+=Ω︒=-︒==7.68/816.113.520/101j Z U I Sm m A︒-=-⨯︒=⨯=3.21/32.9)13.5(7.68/816.111j Z I U m Cm V︒=-︒-=-=7.68/86.153.21/32.92j jX U I C Cm m A则 i 1=1.816sin314t +68.7°A i 2=1.86sin314t +68.7°A u c =9.32sin314t -21.3°V2.11 图2.7所示电路中,已知电源电压U =12V,ω=2000rad/s,求电流I 、I 1;解：当ω=2000rad/时s1105.020003=⨯⨯==-L X L ωΩ21025020001ω16=⨯⨯==-C X C Ωjj j jX R jX R Z C C -=--=--=1224)(221Ω 21111=-++=++=j j Z jX R Z L Ω 1262U I Z ===A168.49C U I Z =⨯==V128.494.292C U I R ===A2.12 图2.8所示电路中,已知R 1＝40Ω,X L =30Ω,R 2＝60Ω,X c ＝60Ω,接至220V 的电源上．试求各支路电流及总的有功功率、无功功率和功率因数;解：设︒=0/220.U V则︒-=+︒=+=9.36/4.430400/22011j X j R U I L A 同理︒=-︒=-=45/59.260600/22022j X j R U I C A∵ ︒-=︒+︒-=+=61.8/41.545/59.29.36/4.421I I IA ∴18.161.8cos 41.5220cos =︒⨯⨯==ϕUI P KW 2.17861.8sin 41.5220sin =︒⨯⨯==ϕUI Q Varcos cos[0(8.61)]0.99λϕ==--=2.13 图2.9所示电路中,求：1AB 间的等效阻抗Z AB ；2电压相量U AF 和U DF；3整个电路的有功功率和无功功率;解：438866)886(64j j j j j j Z AB +=-++-+⨯+=︒-=+︒==1.53/2430/10j Z U I AB A︒=⨯︒-==9.36/841.53/21j jX I U L AF V ︒-=⨯︒-==1.53/631.53/2FB FB Z I U V︒-=︒-=-+=1.53/161.53/6886j j U I FBFDA︒-=+⨯︒--=+-=180/10)86(1.53/1)8(2j j R I U FD DF V∴121.53cos 210cos =︒⨯⨯==ϕUI P W 161.53sin 210sin =︒⨯⨯==ϕUI Q Var2.14 今有一个40W 的日光灯,使用时灯管与镇流器可近似把镇流器看作纯电感串联在电压为220V,频率为50Hz 的电源上;已知灯管工作时属于纯电阻负载,灯管两端的电压等于110V,试求镇流器上的感抗和电感;这时电路的功率因数等于多少解：∵P =40W U R =110V ω=314rad/s∴36.011040====R L R U P I I A∵U U U L R 222+=∴5.1901102202222=-=-=U U U R L V ∴52936.05.190===I U X L L L Ω 69.1314529===ωX L L H 由于灯管与镇流器是串联的,所以5.0220110cos ===U U R ϕ第3章 三相交流电路习题参考答案三、 填空题：1. 对称三相负载作Y 接,接在380V 的三相四线制电源上;此时负载端的相电压等倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 ; 2. 有一对称三相负载成星形联接,每相阻抗均为22Ω,功率因数为0.8,又测出负载中的电流为10A,那么三相电路的有功功率为 5280W ；无功功率为 3960var ；视在功率为 6600VA ;假如负载为感性设备,则等效电阻是 17.6Ω ；等效电感量为工频下 42mH ;四、 判断题：1. 中线的作用就是使不对称Y 接负载的端电压保持对称; 对2. 三相电路的有功功率,在任何情况下都可以用二瓦计法进行测量; 错3. 三相负载作三角形联接时,总有P 3I I l =成立; 错4. 负载作星形联接时,必有线电流等于相电流; 对5. 三相不对称负载越接近对称,中线上通过的电流就越小; 对6. 中线不允许断开;因此不能安装保险丝和开关,并且中线截面比火线粗;错三、选择题：1. 三相对称电路是指 C A 、 三相电源对称的电路； B 、三相负载对称的电路； C 、三相电源和三相负载均对称的电路;2. 三相四线制供电线路,已知作星形联接的三相负载中U 相为纯电阻,V 相为纯电感,W 相为纯电容,通过三相负载的电流均为10安培,则中线电流为 CA 、30安；B 、10安；C 、27.32安; 3. 有“220V 、100W ”“220V 、25W ”白炽灯两盏,串联后接入220V 交流电源,其亮度情况是 BA 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮;四、计算题3-1一台三相交流电动机,定子绕组星形连接于U L =380V 的对称三相电源上,其线电流I L =2.2A,cos φ=0.8,试求每相绕组的阻抗Z;解：先由题意画出电路图如下图,以帮助我们思考;因三相交流电动机是对称负载,因此可选一相进行计算;三相负载作星接时3L p U U =由于U L =380V,I L =2.2A则 U P =220V, I p =2.2A,2201002.2p p U Z I ===Ω 由阻抗三角形得808.0100=⨯==ϕCOS Z R Ω60801002222=-=-=R Z X L Ω所以 Z=80+j60Ω3-2已知对称三相交流电路,每相负载的电阻为R=8Ω,感抗为X L =6Ω;1设电源电压为U L =380V,求负载星形连接时的相电流、相电压和线电流,并画相量图；2设电源电压为U L =220V,求负载三角形连接时的相电流、相电压和线电流,并画相量图；3设电源电压为U L =380V,求负载三角形连接时的相电流、相电压和线电流,并画相量图;解：由题意： 1负载作星接时p l U U 3=因380=l U V,则2203380====c b a U U U V设︒=0/220a U V因相电流即线电流,其大小为：︒-=+︒=9.36/22680/220.j I A A 9.156/22.-=B I A ︒=1.83/22.C I A此时的相量图略;2负载作三角形连接时pl U U =因220=l U V,则220===ca bc ab U U U V设︒=0/220ab U则相电流︒-=+︒==9.36/22680/220..j Z U I ab ab A︒-=9.156/22.bcIA︒=1.83/22.ca I A线电流 ︒-=︒-=9.66/3830/3.ab A I IA︒=︒-=︒-=1.173/389.186/3830/3bc B I IA︒=︒-=1.53/3830/3.ca C I I A此时的相量图略;3负载作三角形连接时pl U U =因380=l U V,则380===ca bc ab U U U V设︒=0/380ab U则相电流︒-=+︒==9.36/38680/380..j Z U I ab ab A︒-=9.156/38.bcIA︒=1.83/38.ca I A线电流 ︒-=︒-=9.66/8.6530/3.ab A I IA3/3065.8/186.965.8/173.1B bc I I =-︒=-︒=︒A︒=︒-=1.53/8.6530/3.ca C I I A此时的相量图略;3-3．已知电路如下图所示;电源电压U L =380V,每相负载的阻抗为R ＝X L ＝X C ＝10Ω;1该三相负载能否称为对称负载 为什么 2计算中线电流和各相电流,画出相量图； 3求三相总功率;解：1三相负载不能称为对称负载,因为三相负载的阻抗性质不同,其阻抗角也不相同;故不能称为对称负载;2 380=L U V 则 220=p U V 设︒=0/220.a U V则︒-=120/220.b U V,︒=120/220.c U V︒==0/22..R U I aA A︒-=-︒-=-=30/2210120/220..j jX U I C b B A︒=︒==30/2210120/220..j jX Uc I L C A所以： ︒+︒-+︒=++=30/2230/220/22....C B A N I I I I =︒0/1.60 A3由于B 相负载为电容,C 相负载为电感,其有功功率为 0, 故三相总功率即 A 相电阻性负载的有功功率;即4840102222=⨯==R I P a W=4.84KW 3-4. 电路如图3.2所示的三相四线制电路,三相负载连接成星形,已知电源线电压380V,负载电阻R a ＝11Ω,R b =R c =22Ω,试求：1负载的各相电压、相电流、线电流和三相总功率； 2中线断开,A 相又短路时的各相电流和线电流； 3中线断开,A 相断开时的各线电流和相电流;解：1380=L U V 则 220=p U V设︒=0/220.a U V则︒-=120/220.b U V,︒=120/220.c U V︒==0/20..R U I aA A︒-=︒-==120/1022120/220..b b B R U I A︒=︒==120/1022120/220..c C R Uc I A所以： ︒+︒-+︒=++=120/10120/100/20....C B A N I I I I =100∠A2中线断开,A 相又短路时的电路如图所示； 此时R B 、R C 上的电压为电源线电压,27.1722380====b b b B R U I I A27.1722380====c c c C R U I I A3中线断开,A 相断开时的电路如图所示,此时R B 、R C 二负载串联后的电压为电源线电压,64.82222380=+=+==c b BC C B R R U I I A3-5. 三相对称负载三角形连接,其线电流为I L =5.5A,有功功率为P =7760W,功率因数cosφ=0.8,求电源的线电压U L 、电路的无功功率Q 和每相阻抗Z;解：由于ϕcos 3L L I U P =所以2.10188.05.537760cos 3=⨯⨯==ϕL L I P U V8.5819cos 15.52.10183sin 3=-⨯⨯⨯==ϕϕL L I U Q Var1018.2P L U U ==V,5.5 3.1833L P I I A ===1018.2320.193.18p pU Z I ===Ω∴Z =320.19/36.9º3-6. 电路如图3.3所示,已知Z ＝12+j16Ω,I L ＝32.9A,求U L ;解：由于三角形联接时,P L U U =,3L P I I =所以32.91933L P I I ==≈ A38016121922=+⨯=⨯==Z I U U P P L V3-7. 对称三相负载星形连接,已知每相阻抗为Z=31+j22Ω,电源线电压为380V,求三相交流电路的有功功率、无功功率、视在功率和功率因数;解：V U L 380=,V U P 220=77.52231220223122022=+=+=j I P A 功率因数：816.0223131cos 22=+=ϕ有功功率：3cos 3380 5.77cos 3380 5.770.8163098.9L L P U I ϕϕ==⨯⨯⨯=⨯⨯⨯=W 无功功率：22223sin 3380 5.772198.83122L L Q U I ϕ==⨯⨯⨯=+Var视在功率： 33380 5.773797.7L L S U I ==⨯⨯=VA3-8. 在线电压为380V 的三相电源上,接有两组电阻性对称负载,如图3.4所示;试求线路上的总线电流I 和所有负载的有功功率;解：由于两组对称负载都是电阻性,所以计算较简单;22103380====Y P PY LY R U I I A32.1738380333≈===∆∆∆R U R U I L P L A32.3932.1722=+=+=∆L LY L I I I A也可以用相量法进行求解;由于三相负载对称,所以可以选用一相进行计算; 设︒=30/380AB UV则︒=0/220a UV星接时的线电流和相电流相等,则︒︒===0/22100/220Y a a AY R U I I A三角接时的线电压和相电压相等,则 ︒︒==∆30/103830/380R U I AB ab A由角接时线电流和相电流的关系知, ︒≈︒-︒⨯=︒-=∆0/32.173030/10330/3abL I IA所以︒=︒+︒=+=∆0/32.390/32.170/22L LY L I I I A即 I L =39.32A3-9. 对称三相电阻炉作三角形连接,每相电阻为38Ω,接于线电压为380V 的对称三相电源上,试求负载相电流I P 、线电流I L 和三相有功功率P ,并绘出各电压电流的相量图;解：由于三角形联接时P L U U =所以1038380===P P P R U I A32.171033≈⨯==P L I I A114032.1738033=⨯⨯==L L I U P W3-10. 对称三相电源,线电压U L =380V,对称三相感性负载作三角形连接,若测得线电流I L =17.3A,三相功率P =9.12KW,求每相负载的电阻和感抗;解：由于对称三相感性负载作三角形连接时,则P L U U =,P L I I 3=因ϕcos 3L L I U P =所以8.03.1738031012.93cos 3=⨯⨯⨯==L L I U P ϕ1033.173≈==L P I I A3810380====P L P P I U I U Z Ω4.308.038cos =⨯==ϕZ R Ω 8.224.30382222=-=-=R Z X L ΩZ=30.4+j22.8Ω3-11. 对称三相电源,线电压U L =380V,对称三相感性负载作星形连接,若测得线电流I L =17.3A,三相功率P =9.12KW,求每相负载的电阻和感抗;解：由于对称三相感性负载作星形连接时,则P L U U 3=,P L I I =因ϕcos 3L L I U P =所以8.03.1738031012.93cos 3=⨯⨯⨯==L L I U P ϕ22033803≈==L P U U V,3.17==P L I I A7.123.17220===P P I U Z Ω2.108.07.12cos =⨯==ϕZ R Ω 57.72.107.122222=-=-=R Z X L ΩZ=10.2+j7.57Ω3-12. 三相异步电动机的三个阻抗相同的绕组连接成三角形,接于线电压U L =380V 的对称三相电源上,若每相阻抗Z=8+j6Ω,试求此电动机工作时的相电流I P 、线电流I L 和三相电功率P ;解：由于对称三相感性负载作三角形连接时,则P L U U =,P L I I 3=,则只选一相进行计算;10Z ==Ω所以3803810P P U I Z === A3865.8L P I === A8cos 38065.834488.610L L P I ϕ==⨯⨯=W第五章 磁路与变压器习题参考答案一、填空题：1．变压器运行中,绕组中电流的热效应所引起的损耗称为 铜 损耗；交变磁场在铁心中所引起的 磁滞 损耗和 涡流 损耗合称为 铁 损耗; 铁 损耗又称为不变损耗； 铜 损耗称为可变损耗;2．变压器空载电流的 有功 分量很小, 无功 分量很大,因此空载的变压器,其功率因数 很低 ,而且是 感 性的;3．电压互感器在运行中,副方绕组不允许 短路 ；而电流互感器在运行中,副方绕组不允许 开路 ;从安全的角度出发,二者在运行中,其 铁心和副 绕组都应可靠地接地;4．变压器是能改变 电压 、 电流 和 阻抗的 静止 的电气设备;5．三相变压器的额定电压,无论原方或副方的均指其 线电压 ；而原方和副方的额定电流均指其 线电流 ;6．变压器空载运行时,其 空载电流 是很小的,所以空载损耗近似等于 铁损耗 ;7．电源电压不变,当副边电流增大时,变压器铁心中的工作主磁通Φ将 基本维持不变;二、判断题：1. 变压器的损耗越大,其效率就越低; 对2. 变压器从空载到满载,铁心中的工作主磁通和铁损耗基本不变; 对3. 变压器无论带何性质的负载,当负载电流增大时,输出电压必降低; 错4. 电流互感器运行中副边不允许开路,否则会感应出高电压而造成事故; 错5. 互感器既可用于交流电路又可用于直流电路; 错6. 变压器是依据电磁感应原理工作的; 对7. 电机、电器的铁心通常都是用软磁性材料制成; 对8. 自耦变压器由于原副边有电的联系,所以不能作为安全变压器使用; 对9. 变压器的原绕组就是高压绕组; 错三、选择题：1. 变压器若带感性负载,从轻载到满载,其输出电压将会 B A 、升高； B 、降低； C 、不变;2. 变压器从空载到满载,铁心中的工作主磁通将 C A 、增大； B 、减小； C 、基本不变;3. 电压互感器实际上是降压变压器,其原、副方匝数及导线截面情况是 A A 、原方匝数多,导线截面小； B 、副方匝数多,导线截面小 ;4. 自耦变压器不能作为安全电源变压器的原因是 BA 、公共部分电流太小；B 、原副边有电的联系；C 、原副边有磁的联系;5.决定电流互感器原边电流大小的因素是DA、副边电流；B、副边所接负载；C、变流比；D、被测电路 ;6. 若电源电压高于额定电压,则变压器空载电流和铁耗比原来的数值将BA、减少；B、增大；C、不变;四、问答题：每小题3分,共9分1. 变压器的负载增加时,其原绕组中电流怎样变化铁心中主磁通怎样变化输出电压是否一定要降低答：变压器负载增加时,原绕组中的电流将随之增大,铁心中的主磁通将维持基本不变,输出电压在电阻性负载和感性负载时都要降低,但在容性负载情况下不一定要降低;2. 若电源电压低于变压器的额定电压,输出功率应如何适当调整若负载不变会引起什么后果答：若电源电压低于变压器的额定电压,输出功率应往下调整;由于铁心中的主磁通与电源电压成正比而随着电源电压的降低而减小,使得初、次级回路的磁耦合作用减弱,若负载不变则功率不变时,则次级电流将超过额定值,造成初级回路电流也超过额定值,变压器会损坏;3. 变压器能否改变直流电压为什么答：变压器是依据互感原理工作的,直流电压下无互感作用,所以变压器不能改变直流电压;第六章异步电动机习题参考答案一、填空题：1. 异步电动机根据转子结构的不同可分为绕线式和鼠笼式两大类;它们的工作原理相同 ; 鼠笼式电机调速性能较差, 绕线式电机调速性能较好;2. 三相异步电动机主要由定子和转子两大部分组成;电机的铁心是由相互绝缘的硅钢片叠压制成;电动机的定子绕组可以联接成三角形或星形两种方式;3. 旋转磁场的旋转方向与通入定子绕组中三相电流的相序有关;异步电动机的转动方向与旋转磁场的方向相同 ;旋转磁场的转速决定于旋转磁场的磁极对数和电源频率 ;4. 电动机常用的两种降压起动方法是Y-Δ降压起动和自耦补偿器降压起动;5. 若将额定频率为60Hz的三相异步电动机,接在频率为50Hz的电源上使用,电动机的转速将会低于额定转速;改变电源频率或磁极对数可以改变旋转磁场的转速;6. 转差率是分析异步电动机运行情况的一个重要参数;转子转速越接近磁场转速,则转差率越小 ;对应于最大转矩处的转差率称为临界转差率;7. 降压起动是指利用起动设备将电压适当降低后加到电动机的定子绕组。

第3章 交流电路3.1 分析计算正弦交流电时是否也与直流电一样是从研究它们的大小和方向着手？【答】不是，应从研究它们的频率、大小和相位着手。

3.2在下列几种表示正弦交流电路基尔霍夫定律的公式中，哪些是正确的？哪些是不正确的？【答】(a)和（c ）是正确的，（b ）不正确。

3.3 已知某正弦交流电压的周期为 10 ms ，有效值为 220 V ，在t = 0 时正处于由正值过渡为负值的零值，写出其表达式。

答案 u =－311sin200πt V3.4 某正弦电流的有效值为7.07 A ，频 率 f =100 Hz ，初相角ϕ =－60︒，写出该电流的瞬时表达式。

答案 i = 10sin( 200 πt －60︒ ) A 3.5 写出与电流相量3j 4+=I对应的电流瞬时表达式。

答案 52 sin(ωt +36.9︒)A3.6 写出用幅值(最大值)相量表示正弦电压 u = 537sin(ωt －90︒ ) V 时，的瞬时表达式。

答案V 90537m︒-∠=U 3.7 将正弦电压u =10 sin ( 314t + 30︒ ) V 施加于电阻为 5 Ω 的电阻元件上，写出通过该元件的电流i 的表达式。

答案 2 sin( 314t +30︒ ) A;0,0)(=∑=∑U I c ;0,0)(=∑=∑u i a ;0,0)(=∑=∑U I bi5 Ωu+－3.8 将正弦电压 u = 10 sin( 314t +30︒ ) V 施加于感抗X L = 5Ω 的电感元件上，写出通过该元件的电流i 的表达式。

答案 2 sin( 314t －60︒) A X uL +3.9 如相量图所示的正弦电压U施加于容抗X C = 5Ω 的电容元件上，写出通过该元件电流相量的表达式。

答案 (a) 2 ∠120︒ AU+13.10 已知两正弦交流电流 i 1 = 5 sin( 314t +60︒ ) A ，i 2 = 5 sin( 314t －60︒ ) A ，则二者的相位关系如何？ 答案 相 差120︒3.11 求正弦交流电压 u = 100 sin( 2πt +60︒ ) V 的频率。
