涡轮流量计结构组成及工作原理

涡轮流量计的工作原理、结构及工作过程一、涡轮流量计工作原理：在流体流动的管道内，安装一个可以自由转动的叶轮，当流体通过叶轮时，流体的动能使叶轮旋转。

流体的流速越高，动能就越大，叶轮转速也就越高。

在规定的流量范围和一定的流体黏度下，转速与流速成线性关系。

因此，测出叶轮的转数或转速，就可以确定流过管道的流体流量或总量。

我们日常生活中的某些自来水表都是利用这种原理制成的，这种仪表被称为速度式仪表。

涡轮流量计正是利用相同的原理在结构上加以改进后制成的。

二、涡轮流量计的结构示意图：1.涡轮：是用高导磁系数的不锈钢材料制成，叶轮芯上装有螺旋形叶片，流体作用与叶片上使之转动。

2.导流器：用来稳定流体的流向和支撑叶轮的。

3.磁电感应转换器：由线圈和磁钢组成，用以将叶轮的转速转换成相应的电信号，以供给前置放大器进行放大。

4.外壳：整个流量计安装在外壳上，外壳由非导磁的不锈钢制成，两端与流体管道相连接。

5.前置放大器：接收磁电感应转换器信号并放大。

三、涡轮流量计的工作过程：当流体通过涡轮叶片与管道之间的间隙时，由于叶片前后的压差产生的力推动叶片，使涡轮旋转。

在涡轮旋转的同时，高导磁性的涡轮就周期性地扫过磁钢，使磁路的磁阻发生周期性的变化，线圈中的磁通量也跟着发生周期性的变化，线圈中便感应出交流电信号。

交变电信号的频率与涡轮的转速成正比，也就是说与流量成正比。

这个电信号经前置放大器放大后，送往电子计数器或电子频率计，以累积或指示流量。

四、涡轮流量计的特点：1.涡轮流量计安装方便，磁电感应转换器与叶片间不需要密封和此轮传动机构，因而测量精度高，可耐高压，静压可达50MPa。

2.由于基于磁电感应转换原理，故反应快，可测脉动流量。

输出信号为电频率信号，便于远传，不受干扰。

3.涡轮流量计的涡轮容易磨损，被测介质中不应带机械杂质，否则会影响测量精度和损坏机件。

因此一般需要加过滤器。

4.安装时必修保证前后有一定的直管段，以使流向比较稳定。

涡轮流量计工作原理
涡轮流量计是一种常用的流量测量仪表，它通过测量流体通过涡轮叶片产生的
旋转惯性来实现流量的测量。

涡轮流量计主要由涡轮叶片、传感器、转速计和显示仪表等部分组成，下面将详细介绍涡轮流量计的工作原理。

首先，涡轮流量计的核心部分是涡轮叶片。

当流体通过涡轮流量计的管道时，
流体的动能会使涡轮叶片产生旋转。

涡轮叶片通常由轴承支撑，可以在流体中自由旋转。

涡轮叶片的旋转速度与流体的流速成正比，因此可以通过测量涡轮叶片的旋转速度来确定流体的流量。

其次，涡轮流量计还包括传感器和转速计。

传感器通常安装在涡轮流量计的外部，用于接收涡轮叶片的旋转信号，并将信号传输给转速计进行处理。

转速计则根据传感器接收到的信号来计算涡轮叶片的旋转速度，并将其转换成标准的电信号输出。

这些电信号可以通过导线传输到显示仪表或控制系统中，用于显示流量值或进行流量控制。

在涡轮流量计的工作过程中，流体的流速会直接影响涡轮叶片的旋转速度。

因此，涡轮流量计可以通过测量涡轮叶片的旋转速度来准确地计算出流体的流量。

此外，涡轮流量计还具有结构简单、精度高、响应速度快等优点，因此在工业领域得到了广泛的应用。

总的来说，涡轮流量计的工作原理是利用流体对涡轮叶片的冲击力使其产生旋转，通过测量涡轮叶片的旋转速度来确定流体的流量。

通过传感器和转速计的配合，涡轮流量计可以准确地测量各种流体的流量，为工业生产和科研实验提供了重要的数据支持。

希望本文对涡轮流量计的工作原理有所帮助，谢谢阅读！。

涡轮流量计使用说明书涡轮流量计是一种常见的流量测量仪器，广泛应用于工业生产中的流体流量控制和监测。

本使用说明书将介绍涡轮流量计的结构、工作原理、安装方法和注意事项，帮助用户正确使用涡轮流量计，确保其正常工作和准确测量流量。

一、概述涡轮流量计由流体进口、流体出口、涡轮、传感器和显示仪表等组成。

其工作原理是通过测量涡轮受到的流体冲击力或旋转速度来计算流体的流量。

涡轮流量计适用于测量低粘度液体的流量，如水、燃油等。

二、工作原理涡轮流量计的涡轮由流体冲击力驱动旋转，在涡轮旋转的同时，传感器会检测涡轮旋转的频率，并将其转化为电信号。

根据涡轮旋转的频率，可以计算出通过涡轮流量计的流体流量。

三、安装方法1. 安装前请确认涡轮流量计的型号和规格是否符合要求，如与流体管道的直径相匹配。

2. 在安装涡轮流量计前，请确保流体管道内没有杂质和堵塞物，以免影响涡轮的旋转和准确测量流量。

3. 将涡轮流量计安装在垂直的流体管道上，以确保涡轮能够正常旋转并受到正确的流体冲击力。

4. 在涡轮流量计的进出口处安装阀门，以便在需要维修或更换时能够方便地切断流体。

四、注意事项1. 在使用涡轮流量计前，请参考产品说明书了解更多细节信息，并确保了解流量计的额定参数和使用限制。

2. 避免流体中的颗粒物或气泡进入涡轮流量计，这将影响流量计的准确性和工作稳定性。

如有需要，请在流体流入涡轮流量计前安装过滤器。

3. 定期清洗和维护涡轮流量计，以保持其正常工作。

请谨慎选择清洗液，避免对涡轮流量计造成腐蚀或损害。

4. 避免流体管道内有过多的弯曲和阻力，这可能会影响涡轮流量计的测量准确性。

请按照涡轮流量计说明书中的要求安装并布置流体管道。

5. 如需对涡轮流量计进行校准和维修，请联系专业技术人员或厂家提供支持和帮助。

结束语本使用说明书简要介绍了涡轮流量计的概述、工作原理、安装方法和注意事项。

通过准确理解和遵守涡轮流量计的使用说明，用户能够正确、稳定地使用该设备，并获得准确的流量测量结果。

涡轮流量计的工作原理
涡轮流量计是一种常用的流量测量仪表，它通过测量流体对涡轮叶片的作用力来实现流量的测量。

涡轮流量计主要由涡轮叶片、传感器、转速测量系统和信号处理系统等部分组成。

下面我们将详细介绍涡轮流量计的工作原理。

首先，涡轮流量计的工作原理基于涡轮叶片的作用。

当流体通过管道流过涡轮叶片时，流体的动能会使得叶片产生旋转。

涡轮叶片通常安装在流体的流经部位，当流体通过时，叶片会随之旋转。

其次，涡轮流量计的传感器部分会检测涡轮叶片的旋转速度。

传感器通常采用磁性传感器或光电传感器来检测叶片的旋转情况，从而转换成相应的电信号。

然后，涡轮流量计的转速测量系统会对传感器采集到的信号进行处理，得到涡轮叶片的旋转速度。

转速测量系统通常包括转速传感器、信号调理器和数字转换器等部分，用于实时测量和处理涡轮叶片的旋转速度信号。

最后，信号处理系统会根据涡轮叶片的旋转速度来计算流体的
流量。

信号处理系统通常包括放大器、滤波器、AD转换器和微处理器等部分，用于对传感器采集到的信号进行放大、滤波和数字化处理，然后根据相关的流量计算公式计算出流体的流量值。

总的来说，涡轮流量计的工作原理是基于测量流体对涡轮叶片的作用力来实现流量的测量。

通过涡轮叶片的旋转速度和信号处理系统的计算，可以准确地得到流体的流量值。

这种工作原理使得涡轮流量计在工业生产和流体测量领域得到了广泛的应用。

涡轮流量计工作原理涡轮流量计是一种常用的流量计量仪表，广泛应用于工业过程中对液体和气体的流量测量。

它通过旋转涡轮叶片来实现流量的测量，具有精度高、稳定性好等优点。

本文将详细介绍涡轮流量计的工作原理。

一、涡轮流量计的结构和组成涡轮流量计由流量计主体、涡轮叶轮、传感器和信号转换器等组成。

流量计主体通常由金属材料制成，内部设有涡轮叶轮腔。

涡轮叶轮由多个叶片组成，可在流体流动的作用下旋转。

传感器用于检测叶轮的旋转速度，并将其转化为电信号。

信号转换器能够接收传感器的电信号，并进行放大、滤波和换算，最终输出流量信号。

二、涡轮流量计的工作原理涡轮流量计的工作原理基于叶轮在流体中旋转时所受到的转动力矩与流体流速成正比的原理。

当液体或气体通过流量计时，流体在叶轮叶片上产生一定的动压力，使叶轮开始旋转。

根据涡轮叶轮旋转的速度，可以推算出流体的流速和流量。

在涡轮流量计中，流体会通过流量计主体进入涡轮叶轮腔。

当流体通过腔室时，叶轮叶片会受到流体的冲击力，使叶轮开始旋转。

涡轮叶轮旋转的速度与流体流速成正比。

为了确保叶轮旋转平稳，涡轮叶轮通常采用轴承支撑，并在叶片上设置平衡锥。

流体流过叶轮后，再通过出口离开流量计主体。

在涡轮流量计中，涡轮叶轮旋转的速度需要通过传感器进行检测。

传感器通常采用磁感应原理，叶轮上固定有磁铁，并安装有线圈传感器。

当叶轮旋转时，磁铁的磁场会产生变化，线圈传感器能够感应到磁场的变化并产生相应的电信号。

涡轮流量计的信号转换器能够接收传感器的电信号，并进行放大、滤波和换算等处理。

放大和滤波可以提高信号的稳定性和精度，换算则可以将电信号转化为实际的流量值。

最终，信号转换器会输出流量信号，供用户进行监测和控制。

三、应用领域和注意事项涡轮流量计广泛应用于化工、制药、石油、电力等行业，在流体流量的测量和控制中发挥重要作用。

然而，在使用涡轮流量计时，也需要注意以下几点：1. 流体的物理性质：涡轮流量计适用于液体和气体的流量测量，但需要根据流体的密度、黏度和压力等物理性质选择合适的型号和规格。

涡轮流量计的工作原理涡轮流量计是一种常用的流量测量设备，其工作原理基于涡轮转速与流体流量之间的线性关系。

下面将详细介绍涡轮流量计的工作原理。

一、涡轮流量计的结构组成涡轮流量计主要由涡轮、传感器、显示器等组成。

涡轮安装在管道内，当流体通过时，涡轮会被流体冲击，从而转动。

传感器通过感应涡轮的转速，并将其转化为电信号。

显示器接收传感器的信号并计算出流量值。

二、涡轮的转动原理当流体通过管道时，涡轮会受到流体冲击力，从而转动。

涡轮旋转的速度和流体的速度成正比。

涡轮叶片的数量和结构可以影响到流体的流动对涡轮的影响程度。

通常情况下，涡轮的转速与流体的流量呈线性关系。

三、传感器的工作原理传感器是用来感应涡轮转速并将其转化为电信号的设备。

常见的传感器有磁性、光电效应等类型。

传感器通过与涡轮叶片间的距离或叶片通过传感器时产生的信号来检测涡轮的转速。

转速与流量之间的关系可通过一定的算法进行转换，从而得到准确的流量值。

四、显示器的工作原理显示器接收传感器的信号，并通过一系列的算法计算出流量值。

显示器通常具有数字显示和模拟输出等功能。

数字显示可以直观地展示流量值，而模拟输出则可将信号传输到其他设备进行进一步的处理或记录。

五、涡轮流量计的特点涡轮流量计具有以下特点：1. 精度高：涡轮流量计的测量精度通常可以达到±1%或更高水平。

2. 宽测量范围：涡轮流量计的测量范围一般较宽，适用于不同流量水平的测量需求。

3. 响应快：涡轮流量计对流速的变化响应较快，适用于需要实时监测的应用。

4. 可靠性高：涡轮流量计无动态零点漂移、无机械磨损等问题，可长期稳定运行。

5. 易于安装和维护：涡轮流量计结构简单，安装和维护相对容易。

六、涡轮流量计的应用领域涡轮流量计广泛应用于各个领域，特别是需要对液体或气体的流量进行准确测量的场合。

常见的应用领域包括：1. 工业领域：涡轮流量计可用于石油、化工、能源等行业的流量监测与控制。

2. 自动化控制领域：涡轮流量计可用于流量反馈控制系统，实现自动化控制。

涡轮流量计工作原理涡轮流量计是一种常用的流量测量仪表，广泛应用于工业生产和流体控制领域。

它通过测量流体通过涡轮的转速来间接计算流量，具有精度高、可靠性强等优点。

下面将详细介绍涡轮流量计的工作原理。

一、涡轮流量计的基本结构涡轮流量计由流体流道、转子和传感器等部分构成。

流体通过流道进入涡轮流量计，流经转子，并将其带动旋转。

转子内部装有磁铁，外部装有传感器。

当转子旋转时，传感器可以通过感应磁场的变化来测量转子的转速，从而实现流量测量。

二、涡轮流量计的工作原理涡轮流量计的工作原理基于涡轮转子的回转频率与流体流速成正比这一物理特性。

当流体经过涡轮流量计时，会将转子带动转动。

转子的转速与流体的流速相关。

涡轮流量计利用这一关系来计算流体的流量。

涡轮流量计利用磁性材料制成的涡轮转子，转子与磁铁相连接，形成一个整体。

当流体通过涡轮流量计时，流体的压力和速度会导致涡轮转动，转动的频率与流体的流速成正比。

涡轮流量计中设有传感器，传感器通过感应磁场的变化，可以测量涡轮转子的转速。

传感器将测得的转速信息传输到计算器或显示器中，通过处理和显示设备的计算和显示，最终得到流体的体积流量。

传感器通常采用磁敏元件（如霍尔元件）或光电传感元件。

三、涡轮流量计的优点和应用涡轮流量计具有以下优点：1. 精度高：涡轮流量计的精度通常可以在0.2-0.5%之间，可以满足大部分工业应用的流量测量需求。

2. 测量范围广：涡轮流量计的测量范围宽，可以涵盖几毫升/小时到数千立方米/小时的流量范围。

3. 响应速度快：涡轮流量计响应速度快，适用于对流体流速变化频繁的应用。

涡轮流量计广泛应用于各个领域的流量测量，包括但不限于以下几个方面：1. 石油化工行业：用于石油、天然气和化学品等流体的流量测量。

2. 供热供暖行业：用于测量热水供暖系统中的流量，以实现对供暖系统的控制和调节。

3. 自来水和燃气行业：用于测量供水和供气管道中的流量，确保供应的稳定和准确。

一、 elster 涡轮流量计的工作原理概述elster 涡轮流量计是一种常用的流量测量仪器，其工作原理是通过涡轮转子受流体冲击力的作用而转动，并根据转动的频率来测量流体的流速和流量。

涡轮流量计具有测量精度高、稳定可靠等优点，被广泛应用于各种工业领域，如化工、水利、石油等。

二、 elster 涡轮流量计的结构组成elster 涡轮流量计主要由外壳、转子、传感器、显示仪表等部件组成。

其中，外壳是用于容纳流体的管道，转子则安装在管道内部，通过受到流体冲击而转动，传感器用于测量转子的转速，显示仪表则用于显示流体的流速和流量。

三、 elster 涡轮流量计的工作原理详解1. 流体的冲击作用：当流体通过涡轮流量计时，流体会对转子施加冲击力，从而使转子产生旋转运动。

2. 转子的转动：转子受到流体的冲击力而转动，其转速与流体的流速成正比。

流速越大，转子的转速也越快，反之亦然。

3. 传感器的测量：传感器用于测量转子的转速，并将转速信号转化为电信号传输到显示仪表。

4. 流速和流量的计算：根据转子的转速，可以计算出流体的流速和流量。

流速和流量的计算公式分别为：V = πrN，Q = AV，其中V表示流速，Q表示流量，r表示转子的半径，N表示转子的转速，A表示管道的截面积。

四、 elster 涡轮流量计的优点1. 测量精度高：elster 涡轮流量计具有高精度的流量测量能力，可以准确测量各种流体的流速和流量。

2. 反应速度快：由于涡轮转子的转速与流体的流速成正比，因此可以快速响应流体流速的变化。

3. 稳定可靠：elster 涡轮流量计的结构简单，运行稳定可靠，可以长期在恶劣的工作环境下使用。

4. 适用范围广：elster 涡轮流量计可以测量各种液体和气体的流速和流量，适用范围广泛。

五、 elster 涡轮流量计的应用领域elster 涡轮流量计适用于化工、石油、水利、环保等领域，在这些领域中被广泛应用于流体的流速和流量的测量。

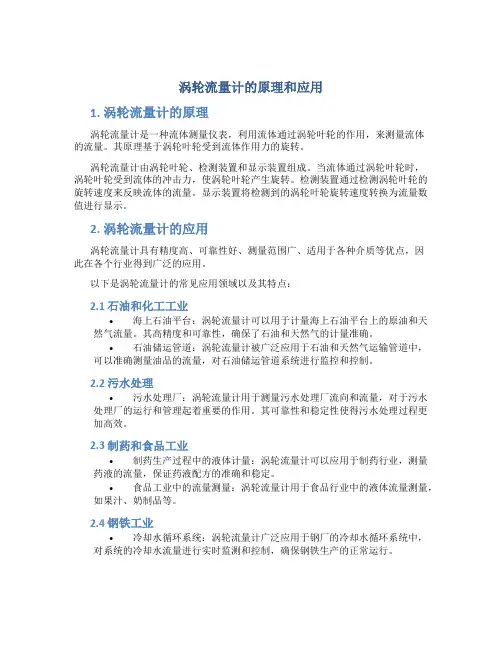

涡轮流量计的原理和应用1. 涡轮流量计的原理涡轮流量计是一种流体测量仪表，利用流体通过涡轮叶轮的作用，来测量流体的流量。

其原理基于涡轮叶轮受到流体作用力的旋转。

涡轮流量计由涡轮叶轮、检测装置和显示装置组成。

当流体通过涡轮叶轮时，涡轮叶轮受到流体的冲击力，使涡轮叶轮产生旋转。

检测装置通过检测涡轮叶轮的旋转速度来反映流体的流量。

显示装置将检测到的涡轮叶轮旋转速度转换为流量数值进行显示。

2. 涡轮流量计的应用涡轮流量计具有精度高、可靠性好、测量范围广、适用于各种介质等优点，因此在各个行业得到广泛的应用。

以下是涡轮流量计的常见应用领域以及其特点：2.1 石油和化工工业•海上石油平台：涡轮流量计可以用于计量海上石油平台上的原油和天然气流量。

其高精度和可靠性，确保了石油和天然气的计量准确。

•石油储运管道：涡轮流量计被广泛应用于石油和天然气运输管道中，可以准确测量油品的流量，对石油储运管道系统进行监控和控制。

2.2 污水处理•污水处理厂：涡轮流量计用于测量污水处理厂流向和流量，对于污水处理厂的运行和管理起着重要的作用。

其可靠性和稳定性使得污水处理过程更加高效。

2.3 制药和食品工业•制药生产过程中的液体计量：涡轮流量计可以应用于制药行业，测量药液的流量，保证药液配方的准确和稳定。

•食品工业中的流量测量：涡轮流量计用于食品行业中的液体流量测量，如果汁、奶制品等。

2.4 钢铁工业•冷却水循环系统：涡轮流量计广泛应用于钢厂的冷却水循环系统中，对系统的冷却水流量进行实时监测和控制，确保钢铁生产的正常运行。

2.5 汽车工业•汽车排放尾气的流量检测：涡轮流量计可应用于汽车尾气流量的检测，用于监测和控制汽车尾气的排放情况，保护环境和人体健康。

3. 涡轮流量计的优缺点3.1 优点•高精度：涡轮流量计具有较高的测量精度，可以满足对流体流量的准确测量要求。

•宽测量范围：涡轮流量计适用于不同流量范围的流体测量，具有较大的测量范围。

气体涡轮流量计的工作及结构原理气体涡轮流量计是一种常用的流量计量仪器，它可以用来测量气体的流量。

它的工作原理是利用气体流过涡轮时，涡轮会受到气体的冲击而旋转，旋转的速度与气体流量成正比。

通过测量涡轮的旋转速度，就可以计算出气体的流量。

气体涡轮流量计的结构主要由涡轮、传感器、转速计、电路板等组成。

涡轮是流量计的核心部件，它通常由轴、叶片和轴承组成。

当气体流过涡轮时，叶片会受到气体的冲击而旋转，旋转的速度与气体流量成正比。

传感器通常采用霍尔元件或磁敏电阻元件，用来检测涡轮的旋转速度。

转速计则用来测量涡轮的旋转速度，并将数据传输给电路板。

电路板则用来处理传感器和转速计传来的数据，并将气体流量计算出来。

气体涡轮流量计的优点是精度高、响应快、可靠性好、适用范围广等。

它可以用来测量各种气体的流量，如空气、氧气、氮气、天然气等。

同时，它还可以用来测量气体的体积流量和质量流量，具有很高的测量精度。

气体涡轮流量计的应用范围非常广泛，主要应用于石油化工、电力、冶金、航空航天、环保等领域。

在石油化工领域，气体涡轮流量计可以用来测量石油、天然气、煤气等气体的流量，对于石油化工生产过程的控制和调节具有重要意义。

在电力领域，气体涡轮流量计可以用来测量燃气轮机的进气流量，对于燃气轮机的运行和维护具有重要意义。

在环保领域，气体涡轮流量计可以用来测量废气排放量，对于环境保护具有重要意义。

总之，气体涡轮流量计是一种非常重要的流量计量仪器，它的工作原理和结构原理非常简单，但具有很高的测量精度和可靠性。

它的应用范围非常广泛，对于各个领域的生产和环保具有重要意义。

二十年后再相会作文【通用8篇】时间，如流水一般，逝去，它犹如那滔滔江水。

转眼间20年过去了，老同学的聚会有降临了，我赶紧穿好衣服，开着豪华大奔，来到母校--------怀化市锦园路小学。

大奔停在操场上。

我从车上下来，然而，眼前的一切，令我大吃一惊，学校这20年来到底发生了什么，怎么现在变得像公园一样美丽，哇塞，这一切都是真的吗，我不敢相信自己的眼睛。

这时，后面有人拍拍我的肩膀;咦，这不是黄志萍吗，。

;你好呀，邓雅文。

她笑着回答。

听黄志萍说她在做数学小学教师。

当谈起我时，我当然是成为了一名小学语文教师，是不是很巧。

回到那间我们呆过的教室，更多的是熟悉。

教室里全是同班同学啊，就连毛老师都来了。

以前一直爱医学的易佳，现在是医院里的著名癌症咨询医生。

她告诉我现在她发明了抗癌药丸以帮助许多人脱离困境。

王妍茹是舞蹈家，她舞姿优美，舞跳的很好很好，得到了很多人的垂青。

这时我看见了毛老师她的头上已有了几丝白发，可不变的事她的微笑，一样和蔼可亲。

毛老师亲昵的话语，让我感受到了无比的温暖。

灯光下，同学门聊着这几年来的变化，说着自己的成就。

大家相约20年后再相会。

一眨眼，二十多年过去了，同学们都有了各自的事业，而我在一家公司就职，过着普通得不能再普通的生活了。

我想二十多年过去了，其他同学会是什么样子呢？于是，我在QQ群里发出“同学聚会”的邀请，没想到很多同学都积极响应。

沉寂了很久的QQ群顿时热闹了一把。

我们把聚会地点定在了酒店，并特意打电话郑重地邀请班主任参加。

我是第一个到酒店的，然后，陆陆续续来了好多昔日的同学。

我的视线一下子就被一个高挑美丽的身影吸引住了。

走近一看，竟然是我昔日的好友“黄宇”，我惊讶地问道：“你怎么胖了这么多？你最近都在干嘛？”她得意地回答道：“日子过得不错了，我买了一辆兰博基尼。

”我再次惊呆了。

原来二十年后，我的同学们都变得这么有钱。

她又说：“加油！你以后也可以买呀！”我暗自笑了一会儿。

这时，一个全身上下散发着明星气质的美女朝我们走来，我仔细一看，原来是我昔日的好友“王笑笑”。

涡轮流量计结构和原理
涡轮流量计是一种基于涡轮旋转速度来测量流体（液体或气体）通过管道的体积或质量流量的仪表。

涡轮流量计的主要部件包括涡轮轴、涡轮、静压传感器和信号处理器。

涡轮轴是一个笔直的圆柱形轴，装有具有平均直径的涡轮叶片，并安装在流体中。

当流体通过管道时，流体的动能将转动涡轮。

轴转速与流体体积或质量流量成正比。

涡轮叶片一般是由不锈钢制成，安装在涡轮轴上。

涡轮叶片的数量、长度和形状都会影响流量计的准确性。

涡轮叶片在流体中旋转时，其旋转速度与流体流速和涡轮轴的直径、横截面积和形状有关。

静压传感器是安装在管道周围的一个或多个传感器，它们可以测量流体压力或速度的变化。

静压传感器的位置、数量和准确性会影响流量计的准确性。

信号处理器将从静压传感器中收集到的数据处理成输出信号。

涡轮流量计的工作原理是利用流体的动能来旋转涡轮，然后测量涡轮旋转的速度和给定的涡轮尺寸，通过计算流量。

因此，它是一种体积流量计。

流体进入涡轮流量计后，涡轮轴会开始旋转，旋转速度被转化为电信号，并被送回到信号处理器进行处理。

根据特定的计算公式，涡轮流量计可以输出体积流量或质量流量数
据。

气体涡轮流量计原理一、简介气体涡轮流量计是一种用于测量气体流量的仪器。

它利用涡轮旋转的速度与气体流速成正比的原理，将气体流量转换为旋转涡轮的机械能，再通过传感器将机械能转换为电信号输出。

本文将详细介绍气体涡轮流量计的工作原理。

二、结构气体涡轮流量计主要由以下部分组成：1. 涡轮叶片：由多个叶片组成，固定在一个圆盘上，可以自由旋转。

2. 流道：位于涡轮叶片前方，用于引导气体流动。

3. 传感器：安装在涡轮叶片后方，用于检测涡轮旋转的速度，并将其转换为电信号输出。

4. 支架和外壳：支撑和保护以上部分。

三、工作原理当气体从流道中通过时，会对涡轮叶片产生作用力，使其开始旋转。

根据动量守恒定律可知，在一个封闭系统中，当物质通过该系统时，系统内部的总动量不变。

因此，在一定时间内通过涡轮流过的气体质量相同，涡轮叶片所受的作用力也相同，涡轮旋转的速度也就与气体流速成正比。

传感器通过检测涡轮旋转的速度来测量气体流量。

具体地，传感器内部装有一个磁铁和一个线圈。

当涡轮旋转时，涡轮上的磁铁会经过线圈，产生电磁感应。

由于涡轮旋转的速度与气体流速成正比，因此传感器输出的电信号也与气体流量成正比。

四、误差气体涡轮流量计存在一些误差。

主要包括以下几种：1. 惯性误差：由于涡轮具有一定的惯性，当气体流速变化较快时，涡轮不能立即跟随而导致误差。

2. 摩擦误差：由于摩擦力的存在，涡轮旋转时会消耗一定能量而导致误差。

3. 粘滞阻力误差：由于气体粘滞阻力的存在，使得实际气体流动情况与理想情况不同而导致误差。

4. 温度和压力变化误差：由于气体温度和压力的变化，使得气体密度发生变化而导致误差。

五、应用气体涡轮流量计广泛应用于石油、化工、冶金等行业中的气体流量测量。

它具有精度高、响应快、结构简单等优点，适用于高温高压、腐蚀性强的气体流量测量场合。

同时，由于其输出信号为数字信号，便于自动控制和数据处理。

六、总结综上所述，气体涡轮流量计是一种常见的气体流量测量仪器。

涡轮流量计的工作原理涡轮流量计是一种常用的流体测量仪表，它适用于各种液体和气体的流量测量。

涡轮流量计能够准确地测量流体的流量，并能够输出相应的电信号。

一、涡轮流量计的构造涡轮流量计由转子、定子和传感器组成。

其中，转子是一个具有多个叶片的圆盘，随着流体的通过转动。

定子是一个稳固的壳体，用于支撑和定位转子。

传感器则用于采集流量信号并发送给控制系统。

二、涡轮流量计的工作原理当流体经过涡轮流量计时，涡轮会因为流体的冲击而开始旋转。

涡轮在流体冲击下旋转的速度与流体的流速成正比。

在转子上设置有一个或多个磁性材料，当涡轮旋转时，产生的磁场变化会被传感器检测到。

传感器使用霍尔元件或磁敏电阻作为磁场检测器，当涡轮旋转时，产生的磁场变化会引起磁阻的改变，进而导致电阻或电压的变化。

将这种变化转换为电信号后，可以通过计算得到流体的流量。

三、涡轮流量计的优势涡轮流量计具有以下几个优势：1. 测量精度高：涡轮流量计具有较高的测量精度，可以满足不同领域的流量要求。

2. 反应灵敏：涡轮流量计能够快速反应流体的流量变化，并输出相应的信号。

3. 结构简单：涡轮流量计结构简单，安装维护方便，使用成本相对较低。

4. 适用范围广：涡轮流量计可用于液体和气体的测量，并且适用于不同温度、压力和粘度条件下的流体。

四、应用领域和注意事项涡轮流量计广泛应用于石油化工、化工、水处理、食品加工、能源等领域。

在使用涡轮流量计时，需要注意以下几点：1. 安装位置：涡轮流量计要求沿流体流向安装，避免倒流或异物的干扰。

2. 清洁环境：保持涡轮流量计周围的环境清洁，防止杂质进入影响测量精度。

3. 校准与维护：定期进行涡轮流量计的校准和维护，确保其准确性和可靠性。

总结：涡轮流量计通过测量流体对转子的冲击力和转子的旋转来实现流量的测量。

其具有测量精度高、反应灵敏、结构简单、应用范围广等优势。

在使用涡轮流量计时，需要正确安装并保持清洁环境，定期进行校准与维护，以确保测量结果的准确性和可靠性。

涡轮流量计的原理及应用涡轮流量计的工作原理涡轮流量计是一种常见的流量计量仪表，通过测量介质通过涡轮时涡轮叶片受到的旋转力矩，来估算介质的流量。

它主要由涡轮、传感器和信号处理器组成。

涡轮流量计的核心是涡轮，涡轮是一个轴对称的叶片组，当介质通过涡轮流量计时，涡轮叶片会受到流体的冲击而开始旋转。

涡轮叶片的旋转速度与介质的流速成正比，因此可以通过测量涡轮叶片的旋转速度来间接测量流体的流量。

在涡轮流量计中，常用的测量方法是采用霍尔效应或磁性敏感器来感应涡轮叶片的旋转。

这些传感器会测量涡轮叶片旋转时产生的磁场变化，并将其转化为电压信号。

这些信号会经过信号处理器进行处理，以得到最终的流量值。

涡轮流量计的应用涡轮流量计具有准确、稳定、可靠的特点，被广泛应用于各个领域的流量测量中。

以下是涡轮流量计的几个常见应用：1.工业流量测量：涡轮流量计可以用于测量各种液体介质的流量，例如水、油、气体等。

它广泛应用于化工、石化、制药、食品等工业领域中，用于监控和控制流程的流量。

2.燃料管理：涡轮流量计可以用于燃油管理系统中，测量燃油的流量。

它可用于汽车、船舶等交通工具中，实现燃油的精确计量和监测。

3.能源计量：涡轮流量计可以用于能源计量领域，对各种介质的流量进行计量，如天然气、热能等。

它可以帮助实现能源的有效管理和节约。

4.涡轮流量计还可以应用于环境监测领域，例如测量污水处理厂中的水流量，监测大气中的气体流量等。

此外，涡轮流量计还可以用于实验室研究、医疗设备、流量校准等领域。

涡轮流量计的优缺点涡轮流量计作为一种常见的流量计量仪表，具有以下优点：•高精度：涡轮流量计能够实现较高的流量测量精度，通常可达到±0.5%。

•宽测量范围：涡轮流量计适用于广泛的流量范围，在不同的尺寸和型号下，可测量的流量范围从几十立方厘米/小时到几百立方米/小时不等。

•反应速度快：由于涡轮叶片的质量较轻，涡轮流量计的响应速度快，能够实时监测流体流量的变化。

涡轮流量计的工作原理与结构一、涡轮流量计的工作原理：涡轮流量计的核心部件是涡轮，涡轮的叶片安装在轴上，当液体流过涡轮时，液体的动能会转化成涡轮的动能。

涡轮受到液体流体力的作用下开始旋转。

使用涡轮旋转的次数与流体通过涡轮流量计的体积相关联，根据时间来计算出流体的流量。

涡轮的旋转速度通过传感器检测并转化为电信号。

一般使用霍尔元件或光电元件作为传感器，通过感应涡轮旋转的磁场变化或光的变化来测量涡轮的旋转速度。

然后将旋转速度转化为脉冲信号，通过脉冲信号的计数来确定流量。

二、涡轮流量计的结构：1.管道：涡轮流量计的管道一般采用圆形截面的钢管，内部经过抛光处理，以减小流体通过时的阻力，同时可防止堵塞。

2.涡轮：涡轮是涡轮流量计的核心部件，它位于管道中央，固定在轴上。

涡轮的叶片一般成对安装，叶片与轴呈一定角度，使得涡轮旋转时稳定。

叶片的材料一般是不锈钢，具有良好的耐腐蚀性和耐磨性。

3.传感器：涡轮流量计的传感器用于检测涡轮的旋转速度，并将其转化为电信号。

传感器通常使用霍尔元件或光电元件，具有高灵敏度和快速响应的特点。

4.计算器：计算器用于接收传感器传来的信号，并对信号进行计数和处理。

计算器一般由微处理器组成，通过与涡轮流量计的相关系数进行计算，将旋转速度转化为流量值，并显示出来。

计算器还具备存储数据、设置报警参数和通信功能等。

总结：涡轮流量计是一种通过测量涡轮旋转速度来确定流量的仪器。

它的工作原理是流体冲击涡轮使其旋转，涡轮旋转的速度与流体流速成正比。

涡轮流量计的结构主要包括管道、涡轮、传感器和计算器。

涡轮流量计广泛应用于石油、化工、天然气、水处理等领域，并且具有精度高、响应快、结构简单、可靠性高等优点。
