气动真空插板阀简介

各种燃气阀门的介绍燃气阀门在燃气行业中占有重要的地位，阀门资讯建设部十分重视对燃气阀门的规范性建设，燃气阀门的行业标准有CJ3005-1992《城镇燃气用灰铸铁阀门的通用技术要求》、CJ3055-1995《城镇燃气用阀门的试验与检验》、CJ3056--1995《城镇燃气用球墨铸铁和铸钢制阀门的通用技术条件》、2002年6月又通过了《家用手动燃气阀门》的行业标准。

这些标准的制订和颁布规范了阀门行业、推动了燃气阀门的进步和发展、促进了燃气事业的发展；为研制、生产、使用单位提供了参考依据；提高了对燃气阀门与通用阀门区别的认识，保证了燃气阀门的安全裕度；受到了燃气同行们的欢迎一、RX系列油密封式旋塞阀上世纪八十年代，我国燃气主要是人工煤制气，蝶阀人工煤制气中有较多的杂质和"煤气胶"，原来传统使用的单闸板契式水闸阀越来越不能适应燃气工况的需要，这类阀门普遍存在"关不严"和阀杆咬死的问题，我们参考日本技术研制而成的RX系列燃气用油密封式旋塞阀，解决了关不严和阀杆咬死的问题二、RZ系列燃气用平行双闸板闸阀随着燃气事业的发展和煤气厂的纷纷建立，需要较大甚至特大公称通径的燃气专用阀门，RZ系列燃气用平行双闸板闸阀针对人工煤气形成的问题给予一一解决，最大通径达1600mm1、平行双闸板闸阀在启闭过程中能刮去密封面上的"煤气胶"，解决了煤气杂质黏附在密封面上影响阀门密封的大问题2、装有阀杆保护套，使阀杆不受"煤气胶"的侵蚀3、阀门下部带有排污孔侧盖，可以清扫落在阀腔底部的垃圾4、全通径设计流阻小，又能通清管器5、阀体采用特殊设计的"鼠笼框架式加强筋"减轻了阀门总体重量，增强了壳体强度和刚度6、RZ系列燃气闸阀壳体选用灰铸铁制造，价格低廉；第七、该系列闸阀带有全封闭的启闭指示器，使操作者清楚了解阀门所处状态真空阀门目录三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀GI 型系列高真空蝶阀是用来接通或切断真空管路中的气流。

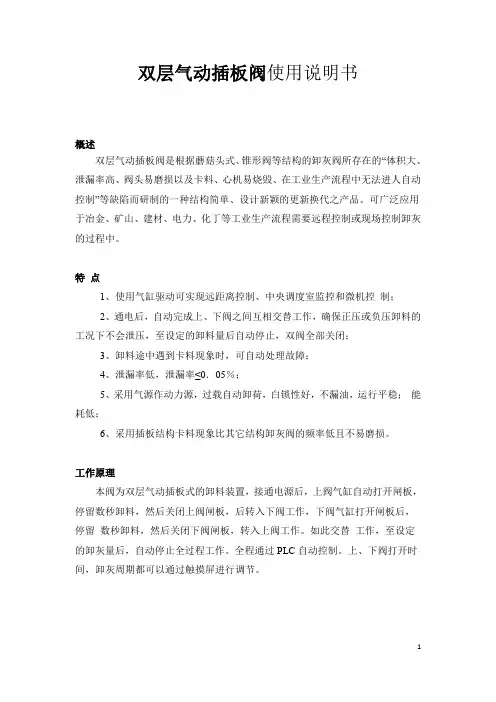

双层气动插板阀使用说明书
概述
双层气动插板阀是根据蘑菇头式、锥形阀等结构的卸灰阀所存在的“体积大、泄漏率高、阀头易磨损以及卡料、心机易烧毁、在工业生产流程中无法进人自动控制”等缺陷而研制的一种结构简单、设计新颖的更新换代之产品。

可广泛应用于冶金、矿山、建材、电力、化丁等工业生产流程需要远程控制或现场控制卸灰的过程中。

特点
1、使用气缸驱动可实现远距离控制、中央调度室监控和微机控制；
2、通电后，自动完成上、下阀之间互相交替工作，确保正压或负压卸料的工况下不会泄压，至设定的卸料量后自动停止，双阀全部关闭；
3、卸料途中遇到卡料现象时，可自动处理故障；
4、泄漏率低，泄漏率≤0．05％；
5、采用气源作动力源，过载自动卸荷，白锁性好，不漏油，运行平稳；能耗低；
6、采用插板结构卡料现象比其它结构卸灰阀的频率低且不易磨损。

工作原理
本阀为双层气动插板式的卸料装置，接通电源后，上阀气缸自动打开闸板，停留数秒卸料，然后关闭上阀闸板，后转入下阀工作，下阀气缸打开闸板后，停留数秒卸料，然后关闭下阀闸板，转入上阀工作。

如此交替工作，至设定的卸灰量后，自动停止全过程工作。

全程通过PLC自动控制。

上、下阀打开时间，卸灰周期都可以通过触摸屏进行调节。

层气动插板排灰阀选型规格及技术参数
备注：1、用户如需表中未列出的特殊要求，可按用户要求设计制造；。

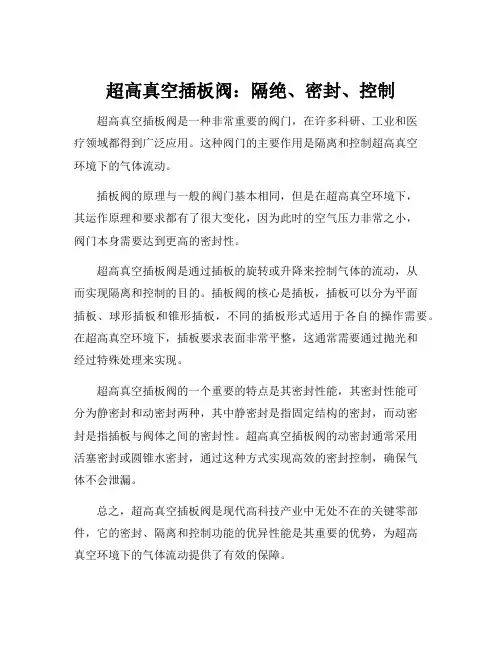

超高真空插板阀：隔绝、密封、控制
超高真空插板阀是一种非常重要的阀门，在许多科研、工业和医
疗领域都得到广泛应用。

这种阀门的主要作用是隔离和控制超高真空
环境下的气体流动。

插板阀的原理与一般的阀门基本相同，但是在超高真空环境下，
其运作原理和要求都有了很大变化，因为此时的空气压力非常之小，
阀门本身需要达到更高的密封性。

超高真空插板阀是通过插板的旋转或升降来控制气体的流动，从
而实现隔离和控制的目的。

插板阀的核心是插板，插板可以分为平面
插板、球形插板和锥形插板，不同的插板形式适用于各自的操作需要。

在超高真空环境下，插板要求表面非常平整，这通常需要通过抛光和
经过特殊处理来实现。

超高真空插板阀的一个重要的特点是其密封性能，其密封性能可
分为静密封和动密封两种，其中静密封是指固定结构的密封，而动密
封是指插板与阀体之间的密封性。

超高真空插板阀的动密封通常采用
活塞密封或圆锥水密封，通过这种方式实现高效的密封控制，确保气
体不会泄漏。

总之，超高真空插板阀是现代高科技产业中无处不在的关键零部件，它的密封、隔离和控制功能的优异性能是其重要的优势，为超高
真空环境下的气体流动提供了有效的保障。

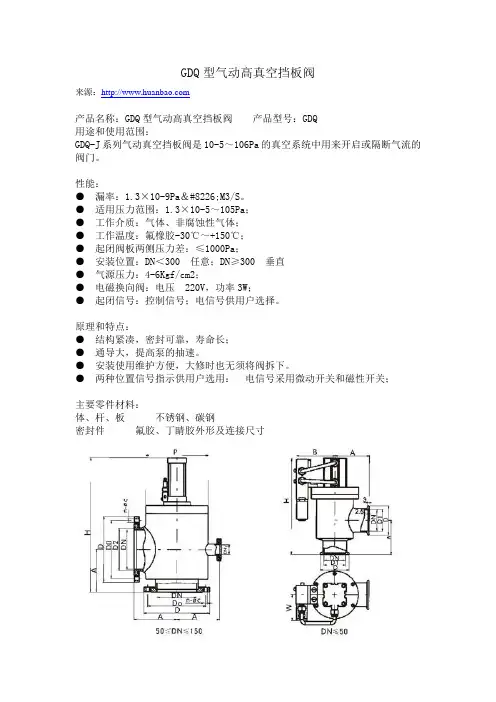

GDQ型气动高真空挡板阀
来源：
产品名称：GDQ型气动高真空挡板阀产品型号：GDQ
用途和使用范围：
GDQ-J系列气动真空挡板阀是10-5～106Pa的真空系统中用来开启或隔断气流的阀门。

性能：
●漏率：1.3×10-9Pa＆#8226;M3/S。

●适用压力范围：1.3×10-5～105Pa；
●工作介质：气体、非腐蚀性气体；
●工作温度：氟橡胶-30℃～+150℃；
●起闭阀板两侧压力差：≤1000Pa；
●安装位置：DN＜300 任意；DN≥300垂直
●气源压力：4-6Kgf/cm2；
●电磁换向阀：电压 220V，功率3W；
●起闭信号：控制信号；电信号供用户选择。

原理和特点：
●结构紧凑，密封可靠，寿命长；
●通导大，提高泵的抽速。

●安装使用维护方便，大修时也无须将阀拆下。

●两种位置信号指示供用户选用：电信号采用微动开关和磁性开关；
主要零件材料：
体、杆、板不锈钢、碳钢
密封件氟胶、丁睛胶外形及连接尺寸。

JFM6系列（手，电，气动）插板阀
插板阀（也称滑板阀或闸阀门等）安装于各种粉粒体物料料斗的出料口处或溜管上起开通及关断的作用，也可通过调整开度大小控制其物料的流量。

JFM6系列（手，电，气动）插板阀在常压条件下使用。

JFM6系列（手，电，气动）插板阀具有,密封性好粉尘无外漏的特点,易磨损的部位采用耐磨材料制成. 同时阀门的结构充分考虑了高硬度粉粒体物料的特点,使阀门很少出现被物料卡住阀板不能滑动的现象.
JFM6系列插板阀使用的对象主要是高硬度和高磨耗的散装粉状或颗粒状物料,如各种电厂灰渣,水泥，硅粉及石粉等. 这种阀门一般采用耐磨材料制造，它主要用于冶金电力和建材等行业.
JFM6系列插板阀有手轮,拉链轮,电动机拖动及气缸推动的四种操纵控制方式.
JFM6系列插板阀的连接法兰形式为圆形.也可按用户的要求进行非标尺寸法兰的设计制造.。

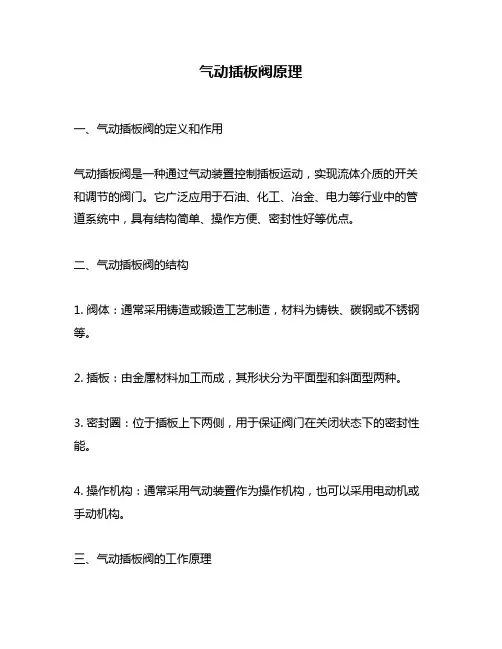

气动插板阀原理一、气动插板阀的定义和作用气动插板阀是一种通过气动装置控制插板运动，实现流体介质的开关和调节的阀门。

它广泛应用于石油、化工、冶金、电力等行业中的管道系统中，具有结构简单、操作方便、密封性好等优点。

二、气动插板阀的结构1. 阀体：通常采用铸造或锻造工艺制造，材料为铸铁、碳钢或不锈钢等。

2. 插板：由金属材料加工而成，其形状分为平面型和斜面型两种。

3. 密封圈：位于插板上下两侧，用于保证阀门在关闭状态下的密封性能。

4. 操作机构：通常采用气动装置作为操作机构，也可以采用电动机或手动机构。

三、气动插板阀的工作原理1. 开启过程当气源进入气缸时，活塞开始向右移动。

此时通过活塞杆与连接杆将插板向上拉起。

当插板完全抬起后，流体介质开始从阀门内部流过。

2. 关闭过程当需要关闭阀门时，气源进入气缸的另一端，活塞开始向左移动。

此时通过活塞杆与连接杆将插板向下压实，使得密封圈与阀体紧密贴合，从而实现阀门的关闭。

3. 调节过程通过调节气源压力和流量大小可以实现对插板的运动速度和位置的控制，从而实现对流体介质的调节。

四、气动插板阀的优点1. 结构简单，易于维护。

2. 操作方便，响应速度快。

3. 密封性能好，可靠性高。

4. 适用范围广泛，可用于高温、高压、腐蚀等特殊介质。

五、气动插板阀的应用领域1. 石油化工行业：用于输送石油、天然气等介质的管道系统中。

2. 冶金行业：用于铁矿石粉末输送系统中。

3. 电力行业：用于控制水泵、风机等设备中介质的流量和压力。

4. 食品行业：用于食品加工过程中液体或半流体物料的控制。

真空插板阀结构及工作原理一、引言真空插板阀是一种常见的工业阀门，在高真空和低真空系统中广泛应用。

由于其简单、耐用和可靠的特点，被认为是真空系统中一种最好的阀门之一。

本文将详细介绍真空插板阀的结构、工作原理和使用特点，供读者参考。

真空插板阀主要由下列部分组成：阀体、插板、密封圈、传动装置和其他相关附件。

下面，我们逐一介绍这些部分的主要结构。

（一）阀体真空插板阀的阀体是一个容器，它通常由钢板或铸铁制成，并在内部安装了插板。

阀体内部的构造应尽可能简单，以保证有效的气密性。

（二）插板插板是真空插板阀的一个关键部件，它直接影响到该阀的工作性能。

通常情况下，插板是一个长方形的金属板，其尺寸和阀体相匹配。

插板上有一个齿轮等传动装置，可通过旋转来打开或关闭阀门。

在插板的两端，通常安装了密封圈，以确保插板在关闭时与阀体紧密贴合，从而防止气体泄漏。

（三）密封圈密封圈是一种环状零件，通常安装在插板的两端，可以与阀体形成闭合的密封结构。

为了确保紧密贴合，密封圈多是由弹性的橡胶或橡胶复合材料制成。

（四）传动装置真空插板阀的传动装置通常由齿轮组成，可以手动或自动驱动。

在实际使用中，多使用电动或气动驱动装置。

（五）其他相关附件真空插板阀还包括其他一些附件，如控制面板、阻尼装置、传感器等，以确保其正常工作。

真空插板阀的工作原理是通过插板的旋转来打开或关闭阀门。

当插板向阀体打开时，气体可以通过阀门进入系统。

当插板向阀体关闭时，气体被阻断，从而保持系统处于真空状态。

在真空系统中，插板与阀体之间的气密性是非常重要的，如果气泄漏超过了设定的限制，就可能对真空系统的工作造成不利影响。

密封圈的质量和安装是维持真空系统气密性的关键。

四、真空插板阀的使用特点（一）简单、耐用真空插板阀的结构简单，易于安装和维修，具有坚固、耐用、可靠等特点。

它们可以在恶劣的环境下工作，并且耐受高度腐蚀和高温的气体流。

（二）气密性好真空插板阀的密封圈多为松软的橡胶或橡胶复合材料，密封性能好。

插板阀目录气动插板阀气动超高真空插板阀CCQ-A超高真空插板阀CC-A首页>>产品中心>>其它真空阀类>>CC-A 系列超高真空插板阀CC-A 系列超高真空插板阀是通过手柄以螺杆传动推动钢球架运动，撑开阀板关闭，又靠弹簧力收拢阀板，打开后再退出的真空阀门。

阀门适用于超高真空系统中接通或截止气流之用。

高真空系统中接通或截止气流之用。

适用的工作介质为洁净的空气和非腐蚀性气体。

主要技术性能适用范围(Pa)105～1.3x10-7阀门漏率(Pa.L/S)DN≤200为≤1.3x10-7DN≥250为≤6.7x10-7阀门烘烤温度（℃）≤150(除传动装置外)开阀时阀板两侧压力差(Pa)≤2.7x103阀板密封件氟橡胶轴封处密封件不锈钢波纹管连接及外形尺寸型号通径(DN)ΦD ΦD0ΦD1ΦD2ΦD3H A n-d L L1B 法兰标准CC-50A 508972.461.655.6/60918-M849316580GB/T6071CC-63A 6311492.182.676.6/651058-M854719080CC-80A 801301109993/6513016-M860722580CC-100A100152130.2120.7114.7/7015216-M8660267100CC-150A150202181171.5165.5/7020220-M8784350100CC-200A200254231.8222.3216.6/8025124-M8882426100CC-250A2503142883082752718530024-M101146570130JB5278CC-300A3003653383533233189035232-M101206613130/订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列气动插板阀一、产品[插板阀]的详细资料：产品型号：SCZ产品名称：插板阀产品特点：插板阀报价本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。

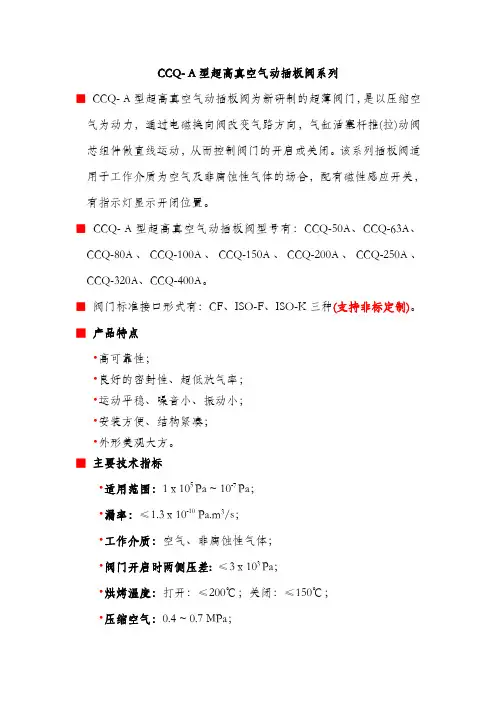

CCQ-A型超高真空气动插板阀系列
■CCQ-A型超高真空气动插板阀为新研制的超薄阀门，是以压缩空气为动力，通过电磁换向阀改变气路方向，气缸活塞杆推(拉)动阀芯组件做直线运动，从而控制阀门的开启或关闭。

该系列插板阀适用于工作介质为空气及非腐蚀性气体的场合，配有磁性感应开关，有指示灯显示开闭位置。

■CCQ-A型超高真空气动插板阀型号有：CCQ-50A、CCQ-63A、CCQ-80A、CCQ-100A、CCQ-150A、CCQ-200A、CCQ-250A、CCQ-320A、CCQ-400A。

■阀门标准接口形式有：CF、ISO-F、ISO-K三种(支持非标定制)。

■产品特点
•高可靠性；
•良好的密封性、超低放气率；
•运动平稳、噪音小、振动小；
•安装方便、结构紧凑；
•外形美观大方。

■主要技术指标
•适用范围：1x105Pa~10-7Pa；
•漏率：≤1.3x10-10Pa.m3/s；
•工作介质：空气、非腐蚀性气体；
•阀门开启时两侧压差:≤3x103Pa；
•烘烤温度：打开：≤200℃；关闭：≤150℃；
•压缩空气：0.4~0.7MPa；
•电源：
气动驱动：AC220V、AC110V、AC24V、DC24V、DC12V，50Hz，AC：3.5VA或DC：3.0W；
•首次保养循环次数：10000次；
•安装位置：任意；
•阀门开启或关闭时间：
气动驱动：DN50~DN100≤3s，DN150~DN250≤5s
DN320~DN400≤10s；
•阀门位置指示：
气动驱动：带有启闭位置指示开关（磁感应开关）；
备注：本公司生产的所有类型阀门均支持非标定制。

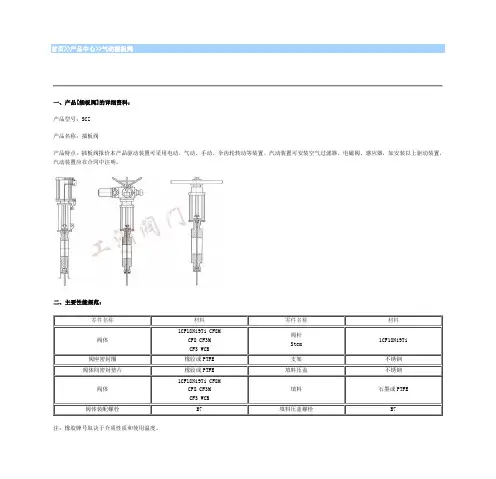

首页>>产品中心>>气动插板阀一、产品[插板阀]的详细资料：产品型号：SCZ产品名称：插板阀产品特点：插板阀报价本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。

汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。

二、主要性能规范：零件名称材料零件名称材料阀体1CF18Ni9Ti CF8MCF8 CF3MCF3 WCB阀杆Stem1CF18Ni9Ti阀座密封圈橡胶或PTFE 支架不锈钢阀体间密封垫片橡胶或PTFE 填料压盖不锈钢阀体1CF18Ni9Ti CF8MCF8 CF3MCF3 WCB填料石墨或PTFE阀体装配螺栓B7 填料压盖螺栓B7 注：橡胶牌号取决于介质性质和使用温度。

闸板材质牌号取决于介质性质。

三、壳体试验和密封试验:1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。

4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。

注：1、金属密封指密封副材料是金属-金属2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
