真空调节阀

真空阀门原理注。

2006年1－3月进出口实现稳步增长，一般来说，下半年的进出口会比上半年还要更火一些，也就是说，中国的进出口将保持相当稳定的速度。

而且，中国进口高峰即将来临，随着中国国务院副总理吴仪世行专家：亚洲货币一体化还很遥远世界银行驻中国代表处首席经济学家郝福满２１日说，亚洲地区实现货币一体化看起来还很遥远。

郝福满在当日举行的博鳌亚洲论坛２００６年年会新闻发布会上说，自从东南亚金融危机以来，亚洲开发银行等金融研究机构就一直在研究亚洲能否实现货币一体化的问题。

“但首先面临的问题是亚洲货币一体化应该先走哪一步”？他认为，亚洲实现货币一体化还存在两方面的障碍。

一方面，从国内市场的开放程度来看，取得的进展仍然有限，在完成资本的共同市场方面还存在一些问题。

另一方面，尽管对亚洲货币基金和亚洲货币同盟的讨论一直进行，但政治层面的障碍始终存在。

郝福满说，考虑到贸易和服务一体化方面还存在很多问题，亚洲实现货币一体化为时尚早。

国家发改委紧急部署全国成品油市场价格检查首页>>产品中心>>真空充气阀类>>DDC-JQ系列电磁真空带充气阀DDC-JQ系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。

阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。

当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。

适用的工作介质为空气及非腐蚀性气体。

注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105～1x10-2阀门漏率(Pa.L/S)＜6.7x10-4适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50 法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16A 16 68 42 176 28 48x48 4-M5 2XZ-0.5/1 DDC-JQ25A 25 82 55 199 35 58x58 4-M6 2XZ-2/4 DDC-JQ32 32 92 64 226 40 68x68 4-M6 2XZ-4 DDC-JQ40 40 110 70 245 44 80x80 4-M6 2XZ-8 DDC-JQ50A 50 125 90 290 56 95x95 4-M8 2X-15 DDC-JQ65 65 135 105 320 65 115x115 4-M8 2X-30A DDC-JQ80 80 165 125 367 75 140x140 4-M8 2X-70A首页>>产品中心>>真空充气阀类>>DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。

自控阀的分类
自控阀是一种用于自动调节流体流量、压力或温度的装置。

根据其不同的控制原理和应用领域，可以将自控阀分为以下几类：
1. 压力控制阀：根据压力变化自动调节流量的阀门，常见的有减压阀、保压阀和压力调节阀等。

2. 流量控制阀：根据流体流量变化自动调节阀门开度的阀门，常见的有节流阀、调节阀和比例阀等。

3. 温度控制阀：根据介质温度变化自动调节流量或压力的阀门，常见的有热力式温控阀、热膨胀式温控阀和电热式温控阀等。

4. 液位控制阀：根据储液器或容器内液位变化自动调节流体进出的阀门，常见的有液位调节阀和液位控制阀等。

5. 气动控制阀：由气源或气压信号控制的阀门，常见的有气动调节阀和气动隔膜阀等。

6. 电动控制阀：由电动装置控制的阀门，常见的有电动调节阀和电动隔膜阀等。

7. 液压控制阀：由液压系统控制的阀门，常见的有液压调节阀和液压隔膜阀等。

8. 真空控制阀：用于控制真空系统中流体流量、压力或温度的阀门，
常见的有真空调节阀和真空隔膜阀等。

这些是常见的自控阀的分类，每个分类下还有更具体的阀门类型，同时也存在一些交叉或综合应用的自控阀。

根据具体的应用场景和需求，选择合适的自控阀是非常重要的。

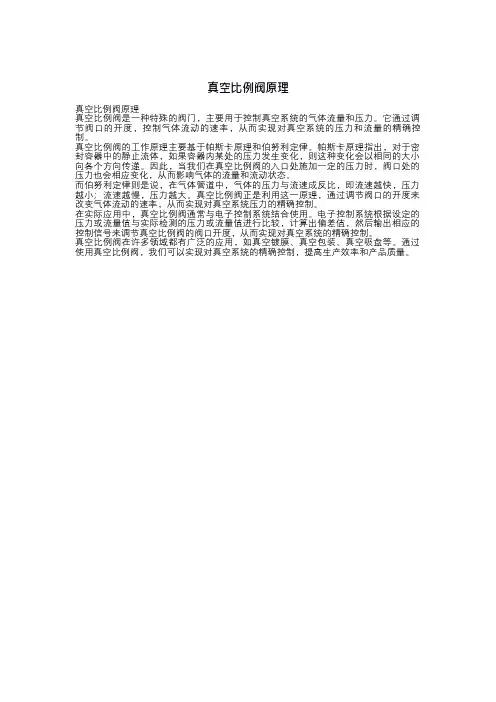

真空比例阀原理
真空比例阀原理
真空比例阀是一种特殊的阀门，主要用于控制真空系统的气体流量和压力。

它通过调节阀口的开度，控制气体流动的速率，从而实现对真空系统的压力和流量的精确控制。

真空比例阀的工作原理主要基于帕斯卡原理和伯努利定律。

帕斯卡原理指出，对于密封容器中的静止流体，如果容器内某处的压力发生变化，则这种变化会以相同的大小向各个方向传递。

因此，当我们在真空比例阀的入口处施加一定的压力时，阀口处的压力也会相应变化，从而影响气体的流量和流动状态。

而伯努利定律则是说，在气体管道中，气体的压力与流速成反比，即流速越快，压力越小；流速越慢，压力越大。

真空比例阀正是利用这一原理，通过调节阀口的开度来改变气体流动的速率，从而实现对真空系统压力的精确控制。

在实际应用中，真空比例阀通常与电子控制系统结合使用。

电子控制系统根据设定的压力或流量值与实际检测的压力或流量值进行比较，计算出偏差值，然后输出相应的控制信号来调节真空比例阀的阀口开度，从而实现对真空系统的精确控制。

真空比例阀在许多领域都有广泛的应用，如真空镀膜、真空包装、真空吸盘等。

通过使用真空比例阀，我们可以实现对真空系统的精确控制，提高生产效率和产品质量。

真空阀的分类驱动形式以及标准规范
真空阀是其工作压力低于标准大气压应用于真空系统的阀门。

真空阀（Vacuumvalves）不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，真空阀在大中口径、中低压力的拥有广泛的使用领域。

真空阀的分类：
真空阀的常见的种类有真空球阀、真空调节阀、高真空蝶阀、高真空隔膜阀、电磁真空带充气阀、电磁高真空挡板阀、电磁高真空充气阀、高真空微调阀、高真空挡板阀、高真空插板阀、超高真空挡板阀、超高真空插板阀等。

真空阀的驱动型式：
真空阀门有手动、气动、电动和电磁动四种型式，分别以手、压缩空气、电源和电磁力为动力，通过执行机构带动阀板(阀瓣、阀芯)使阀门开启和关闭。

真空阀的常用标准规范：
JB/T6446-2004真空阀门
JB/T53023-1999真空阀门产品质量分等
GB/T11796-1989核用真空阀门技术条件
JB/T7673-1995真空设备型号编制方法
GB/T3164-2007真空技术图形符号
GB/T4982-2003真空技术快卸连接器尺寸第1部分:夹紧型GB/T6070-2007真空技术法兰尺寸
GB/T6071-2003超高真空法兰。

真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。

介质的工作温度取决于使用装置的工艺过程。

温度一般不超过-70 ~ +150℃的范围。

对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。

按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。

(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。

(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。

闸阀却受到较大的限制，但这主要是对于大通径来说的。

可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。

作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。

真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。

真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。

波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。

小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。

低真空和中真空可以采用球形旋塞阀。

真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。

产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。

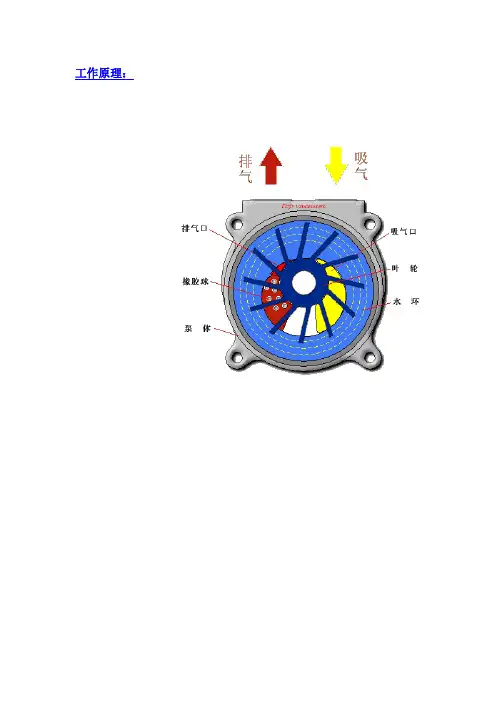

工作原理：如图所示，叶轮偏心地安装在泵体内，泵起动时，向泵内注入一定高度的水，当叶轮旋转时，水受离心力的作用而在泵体内壁形成一旋转水环，水环下部内表面与轮毂相切，沿箭头方向旋转时，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶片间形成空间并逐渐扩大，内部压力低于入口处压力，此时吸入气体。

在后半转过程中，水环内表面逐渐与轮毂靠近，叶片间的空间容积缩小，气体压力高于大气压时被排出。

如此叶轮反复工作，泵就连续不断地抽吸气体。

由于在工作过程中，水会随工作时间的延续而发热，同时部分水会与气体一起被排出，因此，工作过程中须不断地向泵内供给冷水，以冷却和补充泵内消耗的水。

橡胶球（阀）作用：泵圆盘排气孔前有圆孔，圆孔由橡胶（橡皮）球阀关闭。

当叶轮叶片间气体压力达到排气压力时，在排气口以前将气体自动放出，降低因气体压力过大而产生功率消耗。

在水环泵中，辅助排气阀是一种特殊结构，一般采用橡皮球阀，它的作用是消除泵在运转过程中产生的过压缩与压缩不足的现象。

这两种现象都会引起过多的功率消耗。

因为水环泵没有直接的排气阀，而且排气压力始终是固定的，水环泵的压缩比决定于进气口的终止位置和排气口的起始位置，然而这两个位置是固定不变的，因而不适应吸入压力变化的需要。

为了解决这个问题，一般在排气口下方设置橡皮球阀，以便当泵腔内过早达到排气压力时，球阀自动开启，气体排出，消除了过压缩现象。

一般在设计水环泵时都以最低吸入压力来确定压缩比，以此来确定排气口的起始位置，这样就解决了压缩不足的现象。

有一种真空泵在进水口下方还布置了真空调节阀。

真空泵在极限真空下工作时，由于泵内产生物理作用而发生响声，但功率消耗并不增大，可调节真空调节阀，响声即可消除，真空度仍在使用范围内。

真空切换阀更是占据了全国的半壁江山。

相当一批国家高新区成为所在城市新的经济增长点，工业增加值占所在城市工业增加值的比重超过20％，成为拉动地方经济快速增长的重要力量。

李志远指出，在过去的15年中，国家高新区培育和聚集了一大批高新技术企业，2005年底已达到34906家。

国家高新区内，一大批具有自主知识产权的高新技术成果已经转化为现实生产力。

同时，相当一批国家高新区依托优势资源，发展特色高新技术产业，全力打造相关产业链，初步形成了若干特色的产业布局和产业集群。

目前，一批具有国际竞争力的龙头企业已经成长起来，一些企业通过国际企业并购，开始参与国际高端资源配置，一些企业在海外建立研发中心，参与国际标准的制定，走在了中国进军国际市场的前列。

2005年，国家高新区出口创汇1116．5亿美元，占全国外贸出口比重的14．6％。

中国投资占GDP比例全球最高经济发展面临两难5月18日国家统计局发布的统计数据显示，1～4月，城镇固定资产投资18006亿元，比去年同期增长29.6%。

该数字与第一季度的29.8%几乎等同。

这意味着4月份的城镇固定资产投但由于投资和外贸顺差的增速远高于消费，真空阀目录电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-Q系列电磁真空压差式充气阀系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS型电磁高真空挡板阀GDC-5型GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列气动高真空蝶阀GID系列电动高真空蝶阀GID-A系列电动高真空蝶阀GU系列真空(压力)球阀GUQ系列气动真空(压力)球阀GUD系列电动真空(压力)球阀J611F活塞角座阀GW-J-T系列高真空微调阀GM系列高真空隔膜阀ZT-B系列真空流量调节阀CC-A系列超高真空插板阀CCQ-A系列气动超高真空插板阀真空阀详细介绍DDC-JQ系列电磁真空带充气阀DDC-JQ系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。

调节阀按用途和作用、主要参数、压力、介质工作温度、特殊用途、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，其中6种为直行程，3种为角行程。

一、按用途和作用分类a.两位阀：主要用于关闭或接通介质；b.调节阀：主要用于调节系统。

选阀时，需要确定调节阀的流量特性；c.分流阀：用于分配或混合介质；d.切断阀：通常指泄漏率小于十万分之一的阀。

二、按主要参数分类1 按压力分类(1)真空阀：工作压力低于标准大气压；(2)低压阀：公称压力PN≤1.6MPa；(3)中压阀：PN2.5～6.4MPa；(4)高压阀：PNl0.0～80.OMPa，通常为PN22、PN32；(5)超高压阀：PN≥IOOMPa。

2 按介质工作温度分类(1)高温阀：t＞450℃；(2)中温阀：220℃≤t≤450℃；(3)常温阀：－40℃≤t≤220℃；④低温阀：－200℃≤t≤－40℃。

三、常用分类法这种分类方法既按原理、作用又按结构划分，是目前国内、国际最常用的分类方法。

一般分为九个大类：(1)单座调节阀；(2)双座调节阀；(3)套筒调节阀；(4)角形调节阀；(5)三通调节阀；(6)隔膜阀；(7)蝶阀；(8)球阀；(9)偏心旋转阀。

前6种为直行程，后三种为角行程。

这九种产品亦是最基本的产品，也称为普通产品、基型产品或标准产品。

各种各样的特殊产品、专用产品都是在这九类产品的基础上改进变型出来的。

四、按主要特殊用途来分(1)软密封调节阀；(2)硬密封调节阀；(3)耐磨调节阀；(4)耐腐蚀调节阀；(5)全四氟耐蚀调节阀(6)全耐蚀合金调节阀；(7)紧急动作切断或放空阀；(8)防堵调节阀；(9)耐蚀防堵切断阀；(10)保温夹套阀；(11)大压降切断阀；(12)小流量调节阀；(13)大口径调节阀；(14)大可调比调节阀；(15)低S节能调节阀；(16)低噪音阀；(17)精小型调节阀；(18)衬里（橡胶、四氟、陶瓷）调节阀；(19)水处理专用球阀；(20)烧碱专用阀；(21)磷铵专用阀；(22)氯气调节阀；(23)波纹管密封阀……五、按驱动能源分类(1)气动调节阀；(2)电动调节阀；(3)液动调节阀。
