基于ANSYS的柴油机曲轴有限元分析作者:陈涛来源:《科技资讯》2011年第28期摘要:本课题针对某四缸直列柴油机进行有限元静强度分析。
曲轴采用三维建模软件PRO/E对柴油机曲轴进行了符合实际情况的三维建模。
曲轴模型通过数据接口导入ANSYS,在ANSYS中对曲轴模型进行有限元网格划分。
对曲轴进行静强度分析,研究了单个曲拐的变形和应力状态,检验了曲轴在实际工况下的强度及安全系数。
为柴油机改进设计提供了有价值的理论依据。
关键词:曲轴有限元分析 ANSYS 静强度分析中图分类号:TK423.3 文献标识码:A 文章编号:1672-3791(2011)10(a)-0109-01曲轴是发动机中最重要的运动部件之一。
曲轴在工作中承受着汽缸内周期性变化的气体压力、往复运动质量及旋转质量惯性力引起的周期性变化的载荷,并对外输出扭矩,因此承受交变的拉伸、压缩、弯曲和扭转的复合应力。
随着柴油机的不断强化,曲轴的工作条件愈加苛刻,保证曲轴的工作可靠性至关重要,其设计是否可靠,对柴油机的使用寿命有很大影响,因此在研制过程中需给予高度重视。
由于曲轴的形状及其载荷比较复杂,对其采用经典力学的方法进行结构分析往往有局限性。
目前先进的方法是利用有限元进行分析预测,评价这些零部件的强度和刚度。
有限元法是根据变分原理求解数学物理问题的一种数值计算方法,是分析各种结构问题的强有力的工具,使用有限元法可方便地进行分析并为设计提供理论依据。
1 曲轴实体模型建立及导入1.1 基于PRO/E的曲轴三维实体建模本文的曲轴模型是在PRO/E中建立的,曲轴的主体模型是根据曲轴的结构特点,可先建立一个单拐模型,再通过旋转、平移、合并而成;最后将主体模型与前、后端模型合并成曲轴的整体模型。
在对曲轴进行简化时,参考一些机械结构的计算经验,认为小圆角和细油孔对曲轴整体结构动特性影响很小,在建模时忽略圆角及直径较小的油道,协调好计算精度与计算工作量之间的矛盾。

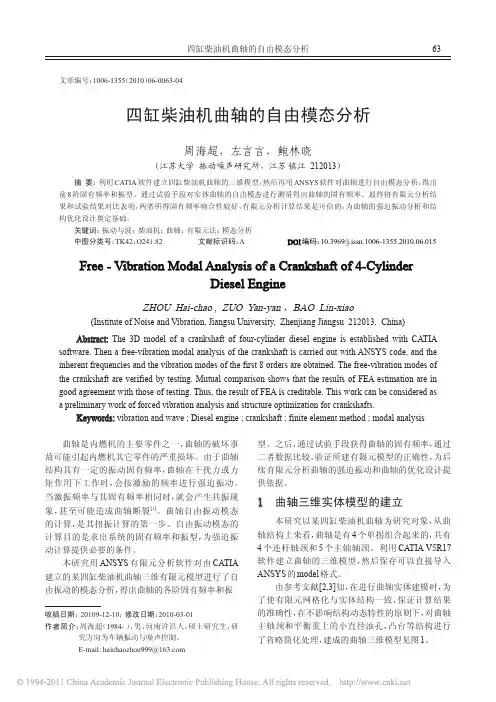

文章编号:1006-1355(2010)06-0063-04四缸柴油机曲轴的自由模态分析周海超,左言言,鲍林晓(江苏大学振动噪声研究所,江苏镇江212013)摘要:利用CATIA软件建立四缸柴油机曲轴的三维模型,然后再用ANSYS软件对曲轴进行自由模态分析,得出前8阶固有频率和振型。
通过试验手段对实体曲轴的自由模态进行测量得出曲轴的固有频率。
最终将有限元分析结果和试验结果对比表明,两者所得固有频率吻合性较好,有限元分析计算结果是可信的,为曲轴的强迫振动分析和结构优化设计奠定基础。
关键词:振动与波;柴油机;曲轴;有限元法;模态分析中图分类号:TK42;O241.82文献标识码:A DOI编码:10.3969/j.issn.1006-1355.2010.06.015 Free-Vibration Modal Analysis of a Crankshaft of4-CylinderDiesel EngineZHOU Hai-chao,ZUO Yan-yan,BAO Lin-xiao(Institute of Noise and Vibration,Jiangsu University,Zhenjiang Jiangsu212013,China)Abstract:The3D model of a crankshaft of four-cylinder diesel engine is established with CATIA software.Then a free-vibration modal analysis of the crankshaft is carried out with ANSYS code,and the inherent frequencies and the vibration modes of the first8orders are obtained.The free-vibration modes of the crankshaft are verified by testing.Mutual comparison shows that the results of FEA estimation are in good agreement with those of testing.Thus,the result of FEA is creditable.This work can be considered as a preliminary work of forced vibration analysis and structure optimization for crankshafts.Keywords:vibration and wave;Diesel engine;crankshaft;finite element method;modal analysis曲轴是内燃机的主要零件之一,曲轴的破坏事故可能引起内燃机其它零件的严重损坏。
直列四缸发动机曲轴a n s y s分析本页仅作为文档封面,使用时可以删除This document is for reference only-rar21year.March有限元分析课程报告直列四缸发动机曲轴有限元分析姓名:学号:分数:年月日目录1.引言 .......................................................................................................错误!未定义书签。
2.曲轴有限元模型的建立........................................................................错误!未定义书签。
3.曲轴网格划分 .......................................................................................错误!未定义书签。
确定物理场和网格划分法.............................................................错误!未定义书签。
确定全局网格参数设置.................................................................错误!未定义书签。
确定局部网格参数设置.................................................................错误!未定义书签。
网格质量检查 ................................................................................错误!未定义书签。
调整网格划分 ................................................................................错误!未定义书签。

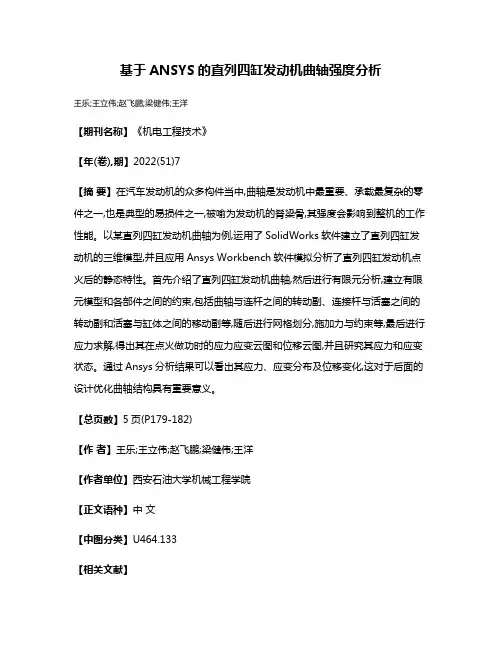

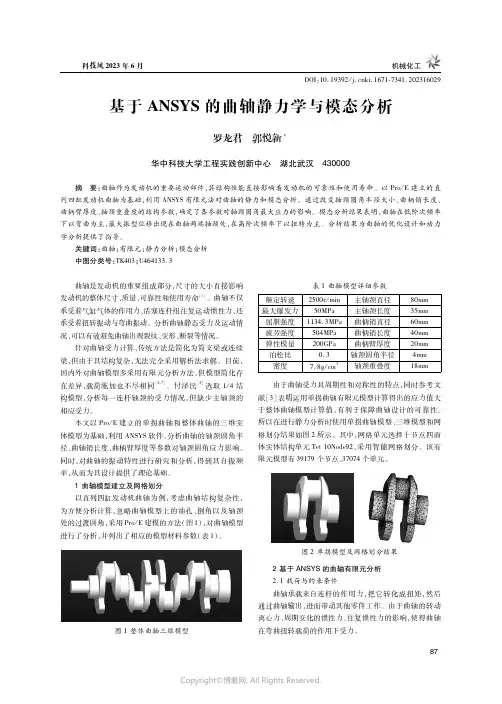

基于ANSYS的直列四缸发动机曲轴强度分析
王乐;王立伟;赵飞鹏;梁健伟;王洋
【期刊名称】《机电工程技术》
【年(卷),期】2022(51)7
【摘要】在汽车发动机的众多构件当中,曲轴是发动机中最重要、承载最复杂的零件之一,也是典型的易损件之一,被喻为发动机的脊梁骨,其强度会影响到整机的工作性能。
以某直列四缸发动机曲轴为例,运用了SolidWorks软件建立了直列四缸发动机的三维模型,并且应用Ansys Workbench软件模拟分析了直列四缸发动机点火后的静态特性。
首先介绍了直列四缸发动机曲轴,然后进行有限元分析,建立有限元模型和各部件之间的约束,包括曲轴与连杆之间的转动副、连接杆与活塞之间的转动副和活塞与缸体之间的移动副等,随后进行网格划分,施加力与约束等,最后进行应力求解,得出其在点火做功时的应力应变云图和位移云图,并且研究其应力和应变状态。
通过Ansys分析结果可以看出其应力、应变分布及位移变化,这对于后面的设计优化曲轴结构具有重要意义。
【总页数】5页(P179-182)
【作者】王乐;王立伟;赵飞鹏;梁健伟;王洋
【作者单位】西安石油大学机械工程学院
【正文语种】中文
【中图分类】U464.133
【相关文献】
1.基于ANSYS Workbench的某活塞发动机曲轴有限元模态分析
2.基于ANSYS Workbench车用柴油发动机曲轴强度有限元分析
3.基于ANSYS的某增程式发动机曲轴的静力学与振动模态分析
4.基于CATIA与ANSYS workbench的四缸发动机曲轴有限元分析
5.基于ANSYS的发动机曲轴有限元静力与模态分析
因版权原因,仅展示原文概要,查看原文内容请购买。
目录1.绪论 (2)1.1研究背景 (2)1.2研究内容 (2)1.3所用软件的介绍 (2)2曲轴的CATIA三维建模 (3)2.1.创建第一平衡重 (3)2.2创建第一曲拐及第二平衡重 ..................... 错误!未定义书签。
2.3创建第二轴颈及第三平衡重 (6)2.4创建第二曲拐及第四平衡重 (8)2.5通过镜像创建四缸发动机的全部曲拐及平衡重 (10)2.6创建曲轴前端特征 (11)2.7创建曲轴后端特征 (19)2.8 完成曲轴的完整模型,并保存 (22)3.曲轴的ANSYS有限元分析 (23)3.1CATIA文件导入ANSYS并显示实体 (23)3.2网格划分及添加约束 (23)3.3进行模态分析前处理 (24)3.4开始进行模态分析 (25)3.5进行扩展模态分析 (26)3.6结果分析 (35)4.结论 (35)参考文献............................................................361.绪论1.1研究背景1.2研究内容某曲轴的有限元分析或模态分析,用catia软件进行三维实体建模,然后生成的实体导入有限元分析软件Ansys中进行曲轴的强度分析和模态分析。
1.3所用软件的介绍(1)CATIA软件:CATIA是法国达索飞机公司开发的高档CAD/CAM软件。
目前在中国由IBM公司代理销售。
CATIA软件以其强大的曲面设计功能而在飞机、汽车、轮船等设计领域享有很高的声誉。
CATIA的曲面造型功能体现在它提供了极丰富的造型工具来支持用户的造型需求。
比如其特有的高次Bezier曲线曲面功能,次数能达到15,能满足特殊行业对曲面光滑性的苛刻要求。
而我们现在所用到的CATIA的功能是三维实体建模!(2)Ansys软件:ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。
由世界上最大的有限元分析软件公司之一的美国ANSYS开发,它能与多数CAD软件接口,实现数据的共享和交换,如Pro/Engineer, NASTRAN, Alogor, I -DEAS, AutoCAD等,是现代产品设计中的高级CAD工具之一。
基于ANSYS的WD615发动机曲轴的应力分析及可靠性分析摘要:曲轴作为发动机最重要的部件,其静刚度的好坏直接影响发动机的工作性能及使用寿命。
目前我国对发动机曲轴的静态特性的要求日渐苛刻,曲轴的疲劳失效将使发动机运转发生故障。
本文运用Ansys有限元分析软件对WD615发动机曲轴进行应力分析,主要分析其在承受最大外力载荷时所发生的应力集中和变形情况,为提高发动机的可靠性和使用寿命提供理论依据,具有实际应用价值。
关键词:曲轴;应力分析;有限元法引言曲轴为发动机的重要部件之一,在发动机的设计以及改进的过程中占有很重要的地位,它是发动机的主要旋转部件。
WD615发动机曲轴结构比较复杂,工作过程中曲轴内部会产生弯曲应力以及扭转应力,应力集中达到一定程度的时候,曲轴会产生失效或者断裂。
本文对WD615发动机曲轴进行应力分析,求解WD615发动机曲轴部件的局部应力和曲轴整体的应力分布以及曲轴在工作状态中的变形量。
1.WD615发动机曲轴的工作状态分析发动机工作过程中,气缸内气体燃烧产生气体爆发力并作用到活塞上,再通过连杆作用到曲轴上,曲轴在工作的过程中内部会产生弯曲应力和扭转应力,如果应力超过发动机曲轴能够承受的极限载荷,曲轴就会产生失效或者断裂现象。
曲轴刚度也很重要,刚度不足将会加剧曲轴的纵向振动和扭振振动,使与曲轴相连的柴油机零部件的工作条件出现恶化,增大柴油机的噪声。
2.WD615发动机曲轴的静态应力分析本文对发动机曲轴的静态应力分析是基于Ansys的有限元结构分析,用Solidworks软件建立曲轴的三维模型,将其导入到Ansys软件建立了WD615曲轴的有限元模型,然后定义分析类型和材料的力学性能,并且还要施加力载荷以及约束边界条件,最后得出应力分析的结果。
2.1 WD615发动机曲轴有限元模型的前处理WD615发动机曲轴为整体锻造模锻件,材料采用优质45 钢。
燃烧最高压力达3000~6000kPa。

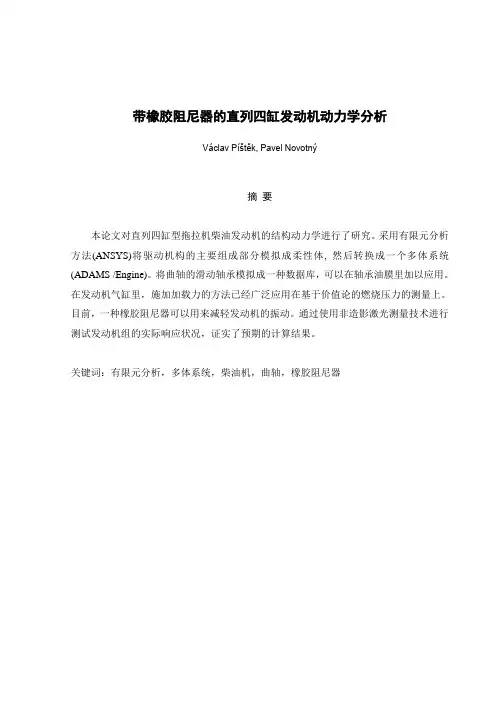

带橡胶阻尼器的直列四缸发动机动力学分析Václav Píštěk, Pavel Novotný摘要本论文对直列四缸型拖拉机柴油发动机的结构动力学进行了研究。
