用反萃界面沉淀法制备氧化锌超细粉体

专利名称：一种制备具有高电导率的超细氧化锌粉体的共沉淀方法
专利类型：发明专利
发明人：杜尚丰,陈运法
申请号：CN200310121344.X
申请日：20031212
公开号：CN1590302A
公开日：
20050309
专利内容由知识产权出版社提供
摘要：本发明涉及一种具有高电导率的纳米级氧化锌粉体的制备方法。

该方法是将锌的可溶性盐与掺杂元素铝、镓、铟、钇、钪、锡、锗、硅的可溶性盐的混合盐溶液和沉淀剂同时滴加到水中，在控制整个反应体系的温度和pH值的条件下产生共沉淀生成掺杂的氧化锌前驱体碱式碳酸锌，通过在氢气和氩气的混合气氛下的焙烧，制得了获得掺杂的超细氧化锌导电粉体材料。

本发明制备的导电粉体材料颗粒尺寸较小，粒度分布均匀，平均粒径约为10－80nm。

粉体的体积电阻率可达
2.5×10Ω·cm，其导电性能优于等离子体法和目前市场上的气相法制备出的样品。

本发明的制备方法进一步提高了氧化锌粉体的白度和电导率，并且进一步降低了成本。

申请人：中国科学院过程工程研究所
地址：100080 北京市海淀区中关村北二条1号
国籍：CN
代理机构：北京泛华伟业知识产权代理有限公司
代理人：王凤华
更多信息请下载全文后查看。

实验七沉淀法制备纳米氧化锌粉体一、实验目的1、了解沉淀法制备纳米粉体的实验原理。

2、掌握沉淀法制备纳米氧化锌的制备过程和化学反应原理。

3、了解反应条件对实验产物形貌的影响，并对实验产物会表征分析。

二、实验原理氧化锌是一种重要的宽带隙(3.37 eV)半导体氧化物，常温下激发键能为60 meV。

近年来，低维（0维、1维、2维）纳米材料由于具有新颖的性质已经引起了人们广泛的兴趣。

氧化锌纳米材料已经应用在纳米发电机、紫外激光器、传感器和燃料电池等方面。

通常的制备方法有蒸发法、液相法。

我们在这里主要讨论沉淀法。

沉淀法是指包含一种或多种离子的可溶性盐溶液，当加入沉淀剂(如OH--，CO32-等)后，或在一定温度下使溶液发生水解，形成不溶性的氢氧化物、氧化物或盐类从溶液中析出，并将溶剂和溶液中原有的阴离子洗去，得到所需的化合物粉料。

均匀沉淀法是利用化学反应使溶液中的构晶离子由溶液中缓慢均匀地释放出来。

而加入的沉淀剂不是立即在溶液中发生沉淀反应，而是通过沉淀剂在加热的情况下缓慢水解，在溶液中均匀地反应。

纳米颗粒在液相中的形成和析出分为两个过程，一个是核的形成过程，称为成核过程；另一个是核的长大，称为生长过程。

这两个过程的控制对于产物的晶相、尺寸和形貌是非常重要的。

制备氧化锌常用的原料是可溶性的锌盐,如硝酸锌Zn(NO3)2、氯化锌ZnCl2、醋酸锌。

常用的沉淀剂有氢氧化钠（NaOH ）、氨水（NH 3. H 2O ）、尿素（CO(NH 2)2）。

一般情况下，锌盐在碱性条件下只能生产Zn(OH)2沉淀，不能得到氧化锌晶体，要得到氧化锌晶体通常需要进行煅烧高温。

均匀沉淀法通常使用尿素作为沉淀剂，通过尿素分解反应在反应过程中产生NH 3 H 2O 与锌离子反应产生沉淀。

反应如下：O H NH CO O H NH CO 23222223)(⋅+→+ (1)OH -的生成：-++→⋅OH NH O H NH 423 (2)CO 32-的生成：O H CO NH CO O H NH 223422322++→+⋅-+ (3)形成前驱物碱式碳酸锌的反应：()↓⋅⋅→+++--+O H OH Zn ZnCO O H OH CO Zn 2232232243 (4)热处理后得产物ZnO ：()O H CO ZnO O H OH Zn ZnCO 22223232+↑+→⋅⋅ (5)本实验通过Zn(NO 3)2和NaOH 之间反应得到的Zn(OH)42-进行热分解反应制备了氧化锌纳米晶体。

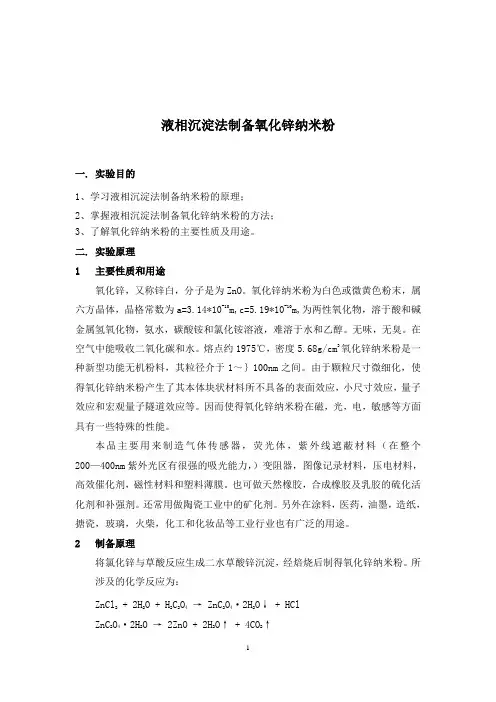

液相沉淀法制备氧化锌纳米粉一. 实验目的1、学习液相沉淀法制备纳米粉的原理；2、掌握液相沉淀法制备氧化锌纳米粉的方法；3、了解氧化锌纳米粉的主要性质及用途。

二. 实验原理1 主要性质和用途氧化锌，又称锌白，分子是为ZnO。

氧化锌纳米粉为白色或微黄色粉末，属六方晶体，晶格常数为a=3.14*10-10m,c=5.19*10-10m,为两性氧化物，溶于酸和碱金属氢氧化物，氨水，碳酸铵和氯化铵溶液，难溶于水和乙醇。

无味，无臭。

在空气中能吸收二氧化碳和水。

熔点约1975℃，密度5.68g/cm3氧化锌纳米粉是一种新型功能无机粉料，其粒径介于1～｝100nm之间。

由于颗粒尺寸微细化，使得氧化锌纳米粉产生了其本体块状材料所不具备的表面效应，小尺寸效应，量子效应和宏观量子隧道效应等。

因而使得氧化锌纳米粉在磁，光，电，敏感等方面具有一些特殊的性能。

本品主要用来制造气体传感器，荧光体，紫外线遮蔽材料（在整个200—400nm紫外光区有很强的吸光能力，）变阻器，图像记录材料，压电材料，高效催化剂，磁性材料和塑料薄膜。

也可做天然橡胶，合成橡胶及乳胶的硫化活化剂和补强剂。

还常用做陶瓷工业中的矿化剂。

另外在涂料，医药，油墨，造纸，搪瓷，玻璃，火柴，化工和化妆品等工业行业也有广泛的用途。

2制备原理将氯化锌与草酸反应生成二水草酸锌沉淀，经焙烧后制得氧化锌纳米粉。

所涉及的化学反应为：ZnCl2 + 2H2O + H2C2O4→ ZnC2O4·2H2O↓ + HClZnC2O4·2H2O → 2ZnO + 2H2O↑ + 4CO2↑其工艺流程图见框图去离子水↓滤液去离子水氧气↑↓↓↓草酸水和二氧化碳↑去离子水三. 实验仪器和原料带搅拌的反应釜（500ml）、压滤式膜过滤器（小型）、真空干燥箱、电阻炉、烧杯（250ml,500ml）、坩埚，不锈钢小桶（250ml,500ml）等。

氧化锌（AR）分析纯，质量分数99%，稀盐酸不溶物质量分数小于0.005%，水不溶物质量分数小于0.005%，灼烧残渣（以硫酸根为基准）质量分数小于0.002%，重金属离子（以钙离子为基准）质量分数小于（0.003%）草酸（AR）：分析纯，质量分数99.8%水溶液质量小于0.005%，灼烧残渣（以硫酸根为基准）质量分数小于0.002%，重金属离子（以钙离子为基准）质量分数小于（0.003%）去离子水四制备方法⑴在一洁净的不锈钢桶中将氯化锌10g加100ml去离子水，配制成锌盐溶液；在另一洁净的不锈钢桶中将9.52g草酸溶于48ml去离子水中，配成草酸溶液。

实验沉淀法制备纳米氧化锌粉体
本实验采用沉淀法制备纳米氧化锌粉体。

沉淀法是一种化学反应沉淀物形成的方法，
通过控制反应条件和物质浓度，可以制备出不同形状和尺寸的纳米材料。

此方法操作简便，且制备出的产物具有较高的纯度和稳定性。

实验步骤如下：
1.将0.5 mol/L的硝酸锌溶液和0.5 mol/L的氨水溶液分别放入两个棕色草酸烧杯中。

注意要保持溶液的相对浓度相同。

2.将氨水溶液滴加到硝酸锌溶液中，同时使用玻璃搅拌棒搅拌，直到反应液变为乳白
色悬浮液。

搅拌时间约为10分钟。

3.将制备好的纳米氧化锌悬浮液通过滤纸过滤，并使用蒸馏水洗涤几次，以去除余留
的氨水和硝酸离子。

4.将过滤后的纳米氧化锌沉淀用乙醇和热水脱水，然后干燥。

此时产生了均匀的纳米
氧化锌粉末。

5.为了控制氧化锌的粒径，可以改变氨水和硝酸锌的浓度，或者改变反应时间和温度
等反应条件。

实验注意事项：
1.实验过程中要避免吸入或接触硝酸锌、氨水等有害化学物质。

2.制备纳米氧化锌粉末时，要保持反应体系的纯度，避免杂质的干扰。

3.沉淀法制备纳米材料时，反应时间、温度和物质浓度等条件应根据具体情况进行控制，以使产物的形状和尺寸满足要求。

4.实验过程中要注意实验室安全，遵守安全操作规程，配备相应的防护措施。

综上所述，通过沉淀法制备纳米氧化锌粉体的实验步骤简单，产物纯度高，可以通过
调节反应条件控制纳米氧化锌的粒径。

这种方法可以应用于制备其他纳米材料，并具有广
泛的应用前景。
