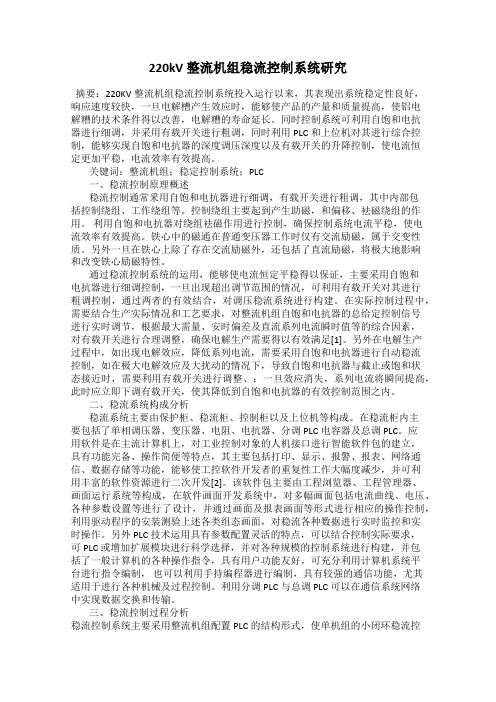

220kV 整流机组稳流控制系统研究摘要：220KV整流机组稳流控制系统投入运行以来，其表现出系统稳定性良好，响应速度较快，一旦电解槽产生效应时，能够使产品的产量和质量提高，使铝电解糟的技术条件得以改善，电解糟的寿命延长。

同时控制系统可利用自饱和电抗器进行细调，并采用有载开关进行粗调，同时利用PLC和上位机对其进行综合控制，能够实现自饱和电抗器的深度调压深度以及有载开关的升降控制，使电流恒定更加平稳，电流效率有效提高。

关键词：整流机组；稳定控制系统；PLC一、稳流控制原理概述稳流控制通常釆用自饱和电抗器进行细调，有载开关进行粗调，其中内部包括控制绕组、工作绕组等。

控制绕组主要起到产生助磁，和偏移、袪磁绕组的作用。

利用自饱和电抗器对绕组袪磁作用进行控制，确保控制系统电流平稳，使电流效率有效提高。

铁心中的磁通在普通变压器工作时仅有交流励磁，属于交变性质。

另外一旦在铁心上除了存在交流励磁外，还包括了直流励磁，将极大地影响和改变铁心励磁特性。

通过稳流控制系统的运用，能够使电流恒定平稳得以保证，主要采用自饱和电抗器进行细调控制，一旦出现超出调节范围的情况，可利用有载开关对其进行粗调控制，通过两者的有效结合，对调压稳流系统进行构建。

在实际控制过程中，需要结合生产实际情况和工艺要求，对整流机组自饱和电抗器的总给定控制信号进行实时调节，根据最大需量、安时偏差及直流系列电流瞬时值等的综合因素，对有载开关进行合理调整，确保电解生产需要得以有效满足[1]。

另外在电解生产过程中，如出现电解效应，降低系列电流，需要采用自饱和电抗器进行自动稳流控制，如在极大电解效应及大扰动的情况下，导致自饱和电抗器与截止或饱和状态接近时，需要利用有载开关进行调整、；一旦效应消失，系列电流将瞬间提高，此时应立即下调有载开关，使其降低到自饱和电抗器的有效控制范围之内。

二、稳流系统构成分析稳流系统主要由保护柜、稳流柜、控制柜以及上位机等构成。

在稳流柜内主要包括了单相调压器、变压器、电阻、电抗器、分调PLC电容器及总调PLC。

大功率可控硅整流全数字稳流控制器简单介绍及维护稳流控制器是整流系统的核心设备，承担着与PLC数据双向传输及根据同步电压实时输出脉冲信号的功能，也是实现整流系统形成闭环控制的设备；现通过以下对几方面对控制器进行简单介绍和说明。

一、铭牌说明型号ZBYK-6SS-2（SIEMENS全数字稳流控制器）脉波数6脉波，双控制系统控制方式双通道相控稳流工作电压220V.ac/50Hz 同步电压整流变阀侧输出二、整流系统维护1.整流稳流控制器6RA70参数显示表，可根据表中所示进入显示单元对相应参数进行查看。

显示单元显示内容r000 控制器运行状态r003 直流电流反馈百分率，基础数值=25kAr010 开关量输入0=36'，1=37'，2=38'，3=39'，参考手册读取。

r011 开关量输出0=46'，1=48'，7=109/110'，参考手册读取。

r013 整流柜出口温度数值显示，单位℃r015 阀侧交流电压数值显示，单位Vr017 阀侧交流电压的频率数值显示，单位Hzr018 实际控制角数值显示，单位°r019 交流电流百分率显示，100%=250Ar020 实际给定绝对值百分率显示。

r038 实际的直流电压数值显示。

r947.001 控制器当前故障代码和报警代码r043.001 手动直流给定百分率。

2.整流稳流控制器6RA70报警代码表，通过故障代码可以及时对控制器出现的故障做出相应的解决办法。

故障代码交流给定(JH)或手动直流给定(JN)F001 电子板电源故障F004 阀侧电压过低故障，阀侧电源失压时间超过2秒。

F040 在激活了故障状态下,电子板电源被切断F062 参数存储器故障F065 非法微处理机状态3.稳流控制器6RA70输出模拟脉冲检查在6RA70为准备就绪，高压断路器为分断状态的情况下进行操作。

第1步：改变控制器6RA70的访问权限，按照6RA70的手册，将P51单元设置为40第2步：打开对应功放电源第3步：将6RA70的显示调到U840单元第4步：按照6RA70的手册，将U840单元的参数改变：U840=11 ---- 1号脉冲为面对整流柜右起第1和2整流臂脉冲(a11和a42)U840=12 ---- 2号脉冲为面对整流柜右起第11和12整流臂脉冲(c52和c21)U840=13 ---- 3号脉冲为面对整流柜右起第5和6整流臂脉冲(b31和b62)U840=14 ---- 4号脉冲为面对整流柜右起第3和4整流臂脉冲(a12和a41)U840=15 ---- 5号脉冲为面对整流柜右起第9和10整流臂脉冲(c51和c22)U840=16 ---- 6号脉冲为面对整流柜右起第7和8整流臂脉冲(b32和b61)第5步：工程技术人员按照上述输出检查对应脉冲信号输出是否正常。

1、稳流系统组成2、饱和电抗器工作原理3、稳流控制器组成及稳流原理4、稳流控制系统程序及运行方式电能是电解铝生产的重要能源，电解铝生产采用的是直流电，电能成本约占电解铝总成本的30%-40%。

铝电解生产供电有以下特点：①低电压、大电流的直流电；②直流电能生产的连续性；③直流电能供给的恒流性。

目前国内大型整流设备有两种整流方式：①整流变+可控硅整流，②整流变（调压开关）+自饱和电抗器+二极管整流。

电流的控制方式一般采用恒流控制，恒定直流电流的调节方式一般为整流变压器有载调压开关与自饱和电抗器相结合的方式，有载调压为直流电压的粗调，自饱和电抗器为直流电压的细调，自饱和电抗器是直流电流恒流控制的主要执行元件，调节直流电压的范围约为50～70V。

综上所述，稳流系统=有载调压开关+自饱和电抗器+稳流控制系统一、饱和电抗器1．饱和电抗器必须实现以下职能：1 在有载调压分接开关的直流级差电压范围内起到细调作用；2 减少有载调压分接开关的动作次数，以延长其检修周期和使用寿命，为此饱和电抗器的调压范围应大于有载调压开关的直流级差电压（每调一档电压差在12-16V），通常不小于两级差电压，同时也不应小于电解一个阳极效应的电压（40-50V直流电压）；3 校正电网电压短时波动所引起的电解直流电流波动；4 校正各整流机组之间或同一机组两整流装置之间的负荷分配不均。

2．工作原理饱和电抗器是利用铁磁物质磁化曲线的非线性和饱和特性，以较小的直流功率来控制较大的交流负载的一种电器，即利用铁磁物质的磁导率不是常数这一特性而工作的。

饱和电抗器属于交直流同时磁化的非线性电抗器，与负载串联，用来调节负载的电流和功率，可以把饱和电抗器看成一个可控制的阻抗，但它是非线性的，不能用近似线性的电抗器的概念来解释饱和电抗器。

饱和电抗器的基本工作原理是利用直流绕组Array电流的大小来改变交流电路的电抗。

原理如图1，它是一个具有交流绕组和直流绕组的铁芯磁路。

霍煤鸿骏铝业ZZX10整流机组数字稳控柜使用说明书九江整流器厂二○○六年七月目录1产品概述 (1)2使用条件 (1)3主要技术参数 (2)4原理简述 (2)5结构特征 (5)6人机界面操作说明 (6)7设备安装 (15)8调试使用 (15)9运行操作 (16)10维护及注意事项 (18)附：1故障报警分类表 (20)2ZZX10整流机组数字稳控柜外形图 (20)3JM820 LCD显示操作说明 (20)1产品概述ZZX10整流机组数字稳控柜是我厂针对电化学、电冶金行业整流所带饱和电抗器稳流的二极管整流供电特点，推出的一种最新型的整流机组计算机自动化控制系统系列高端技术产品。

它以机组PLC监控装置为核心，采用高可靠性能的稳流PLC及我厂生产制造的JM820数字稳流控制器专用调节控制单元，构成单机组高可靠双数字稳流控制系统。

由机组PLC监控装置可完成对机组高压断路器、有载开关、变压器、整流柜、就地控制柜、直流刀闸、水冷却器及油风冷却器等全部机组整流设备的操作控制、故障保护及数据采集等功能。

ZZX10整流机组数字稳控柜上所设机组POD触摸屏人机界面，通过数字通讯与机组PLC网络相连，可完成全部机组就地操作及监控。

通过机组监控PLC构成的现场总线数字网络，与系列总PLC及上位机后台监控系统相连接，实现所有远方操作监控，从而构成高可靠、高性能的二极管机组整流自动化控制系统。

，本系列产品适用于220KV、110KV、35KV电压及以下等级的电化学、电冶金整流所带饱和电抗器稳流的二极管的机组整流供电配套的自动化控制系统。

2使用条件(1) 海拔不超过1500m；(2)环境温度：-20℃~ +40℃。

(3)相对湿度：小于85%。

(4)无剧烈未震动和冲击及垂直倾斜小于5%的户内场所。

(5)无导电尘埃、无腐蚀性气体、无爆炸危险环境。

(6)稳控柜可靠接地，接地电阻小于1Ω。

(7)没有、易爆易燃、和没有腐蚀金属、破坏绝缘的、蒸汽的场所；(8)电网电压变化小于±010%。
