第1篇一、引言随着我国经济的快速发展，建筑行业也取得了显著的成就。
电气安装工程作为建筑行业的重要组成部分，其工程造价的合理性和准确性对于工程项目的顺利进行具有重要意义。
本文将探讨电气安装工程造价的相关问题，包括电气安装工程造价的构成、影响因素以及控制措施。
二、电气安装工程造价构成1. 材料费材料费是电气安装工程造价的主要组成部分，包括电线、电缆、开关、插座、配电箱等电气设备以及各种辅料。
材料费的计算公式为：材料费=材料用量×材料单价。
2. 人工费人工费是指电气安装工程中所需的人工成本，包括施工人员的工资、津贴、保险等。
人工费的计算公式为：人工费=人工工日×人工单价。
3. 施工机械费施工机械费是指电气安装工程中所需的机械设备租赁费用，包括发电机、搅拌机、切割机等。
施工机械费的计算公式为：施工机械费=施工机械台班×施工机械单价。
4. 管理费管理费是指电气安装工程中所需的管理成本，包括项目管理人员的工资、办公费用、差旅费等。
管理费的计算公式为：管理费=管理费率×（材料费+人工费+施工机械费）。
5. 利润利润是指电气安装工程企业为了获得一定的经济效益而设定的利润率。
利润的计算公式为：利润=利润率×（材料费+人工费+施工机械费+管理费）。
6. 税金税金是指电气安装工程企业在经营过程中应缴纳的各种税费，如增值税、企业所得税等。
税金的计算公式为：税金=税金率×（材料费+人工费+施工机械费+管理费+利润）。
三、电气安装工程造价影响因素1. 设计因素电气安装工程造价与设计方案密切相关，设计方案的不合理可能导致材料浪费、施工难度增加等问题，从而影响工程造价。
2. 材料因素材料价格波动、材料质量等因素都会对电气安装工程造价产生影响。
3. 人工因素人工成本的高低直接影响电气安装工程造价，包括施工人员的技能水平、工资待遇等。
4. 施工因素施工质量、施工进度、施工安全等因素都会对电气安装工程造价产生影响。
电气工程造价电气工程造价是指对电气工程项目进行全面估算和预算，确定工程实施所需的费用。
在建设项目中，电气工程通常占据较大的比重，因此准确估算和预测电气工程的造价至关重要。
本文将介绍电气工程造价的相关内容，包括估算方法、影响因素以及常见问题。
一、电气工程造价的估算方法1.单位工程法单位工程法是一种常用的电气工程造价估算方法。
该方法通过将电气工程按照功能划分为不同的单位工程，对每个单位工程进行分项估算，最后累加得到总造价。
常见的单位工程包括供配电系统、照明系统、控制系统等。
在进行估算时，可以参考以往的实际工程数据和市场行情，结合实际情况进行调整。
2.市场调研法市场调研法是通过调研市场行情和相关工程项目的造价情况，确定电气工程造价的估算方法。
该方法需要进行大量的调研和比较，了解市场价格和竞争情况，并根据具体项目的要求和规模进行调整。
通过市场调研可以得到较为准确的造价情况，避免了仅根据经验判断造成的估算误差。
3.定额法定额法是根据国家和地方规定的电气工程定额，按照工程数量和规模进行估算的方法。
该方法主要适用于标准化的电气工程项目，通过查找相关的电气工程定额表，按照工程数量和规模进行计算，得出精确的造价估算结果。
二、影响电气工程造价的因素1.工程规模电气工程的规模是影响造价的重要因素之一。
较大规模的电气工程通常需要更多的电缆、设备和人工，造成的成本也相应增加。
因此，在估算电气工程造价时，需要根据具体的工程规模进行调整和计算。
2.设备选择不同的设备品牌和型号对电气工程造价有直接影响。
一方面，高品质的设备价格较高，但通常能够提供更好的性能和可靠性，从长期来看可以降低运营成本；另一方面，低价设备虽然造价较低，但其性能和可靠性可能无法满足工程需求，从而对后期维护和运行产生额外成本。
因此，在进行电气工程造价估算时，需要综合考虑设备的品质和性能，选择具有性价比的设备。
3.施工条件施工条件对电气工程的造价及工期有着重要的影响。
安装电气工程造价计算方法介绍电气工程是现代建筑中不可或缺的一部分。
电气工程包括设计、安装和维护电力系统，电力照明和其他电气设备。
在进行电气工程项目时，计算工程造价是一个重要的步骤。
本文将介绍安装电气工程造价计算方法，包括所需的步骤和常用的计算公式。
步骤1. 收集工程信息在进行电气工程造价计算之前，首先要收集必要的工程信息。
这包括但不限于以下内容：•工程规模和用途•设备清单•施工方案•维护要求•其他相关技术参数2. 了解成本要素在进行电气工程造价计算之前，需要了解电气工程造价的不同成本要素。
主要的成本要素包括：•人工成本：包括工程师、技术员和劳动力的人工成本。
•材料成本：包括所需的电气设备、电线、电缆和其他材料的成本。
•设备成本：包括电气设备和仪器的购买或租赁费用。
•燃料成本：如果电气工程需要使用发电机或其他能源设备，需要考虑燃料成本。
•运输和安装成本：包括运输和安装电气设备和材料的费用。
•维护和维修成本：包括日常维护和维修电气设备的费用。
3. 计算成本和费用根据收集到的工程信息和了解的成本要素，可以开始计算电气工程的造价。
以下是常用的计算公式：•总成本 = 人工成本 + 材料成本 + 设备成本 + 燃料成本 + 运输和安装成本 + 维护和维修成本•单位工程造价 = 总成本 / 工程规模4. 估计预算完成电气工程造价计算后，可以开始估计项目的预算。
根据工程的规模和要求，可以计算出项目所需的预算，并确保不超出预算限制。
示例以下是一个示例，展示了如何使用计算公式来计算电气工程的造价：假设某个电气工程项目的工程规模为1000平方米，计算过程如下：1.根据收集到的信息，获知人工成本为1000元，材料成本为5000元，设备成本为3000元，燃料成本为2000元，运输和安装成本为1500元，维护和维修成本为1000元。
2.使用总成本计算公式：总成本 = 1000 + 5000 + 3000 +2000 + 1500 + 1000 = 13500元3.使用单位工程造价计算公式：单位工程造价 = 总成本 / 工程规模 = 13500 / 1000 = 13.5元/平方米根据上述示例，可以得出该电气工程项目的总成本为13500元，单位工程造价为13.5元/平方米。

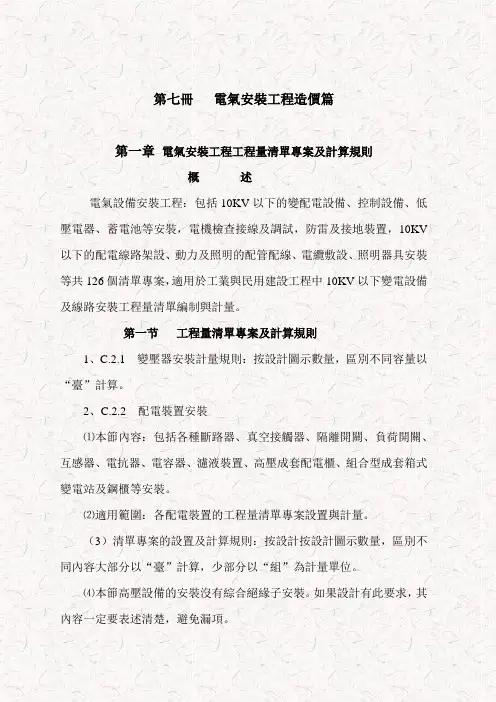

第七冊電氣安裝工程造價篇第一章電氣安裝工程工程量清單專案及計算規則概述電氣設備安裝工程：包括10KV以下的變配電設備、控制設備、低壓電器、蓄電池等安裝，電機檢查接線及調試，防雷及接地裝置，10KV 以下的配電線路架設、動力及照明的配管配線、電纜敷設、照明器具安裝等共126個清單專案，適用於工業與民用建設工程中10KV以下變電設備及線路安裝工程量清單編制與計量。
第一节工程量清單專案及計算規則1、C.2.1 變壓器安裝計量規則：按設計圖示數量，區別不同容量以“臺”計算。
2、C.2.2 配電裝置安裝⑴本節內容：包括各種斷路器、真空接觸器、隔離開關、負荷開關、互感器、電抗器、電容器、濾液裝置、高壓成套配電櫃、組合型成套箱式變電站及鋼櫃等安裝。
⑵適用範圍：各配電裝置的工程量清單專案設置與計量。
（3）清單專案的設置及計算規則：按設計按設計圖示數量，區別不同內容大部分以“臺”計算，少部分以“組”為計量單位。
⑷本節高壓設備的安裝沒有綜合絕緣子安裝。
如果設計有此要求，其內容一定要表述清楚，避免漏項。
⑴本節內容：包括軟母線、帶型母線、槽型目下、共箱母線、低壓封閉插接母線、重型母線安裝。
⑵適用範圍：適用於以上各種母線安裝工程工程量清單專案設置與計量。
（3）清單專案的設置及計算規則：按設計圖示數量，計算規則均為按設計圖尺寸以單線長度計算，而重型母線按設計圖示尺寸以重量計算。
除重型母線外的各項計量單位均為“m”，重型母線的計量單位為“t”。
⑷本節高壓設備的安裝沒有綜合絕緣子安裝。
如果設計有此要求，其內容一定要表述清楚，避免漏項。
4、C.2.4 控制設備及低壓電器安裝（1）本節內容：包括控制設備、繼電信號屏、模擬屏、配電屏、整流櫃、電氣屏（櫃）、成套配電箱、控制箱等；低壓電器；各種控制開關、控制器、接觸器、啟動器等。
本節還包括現在大量使用的集裝箱式配電室。
（2）適用範圍：適用於以上控制設備及低壓電器的安裝工程工程量清單專案設置與計量。
电气工程造价知识全解电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程。
电气设备安装工程计价涉及到许多电气工程专业知识。
一、电气设备安装工程的组成一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。
按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。
1. 电气照明系统将电能转换为光能的电气装置构成照明工程。
它包括工矿企业生产用照明和民用建筑照明等。
照明系统可分一般照明系统、局部照明系统和混合照明系统。
电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。
2.防雷及接地系统(1)防雷装置防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。
(2)接地装置接地装置由接地体和接地线(接地母线)组成.电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。
3.动力系统动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。
动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。
4.变配电系统变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。
变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
二、常用电气材料和设备1.材料常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。
变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
电气工程施工造价预算随着我国经济的快速发展，建筑行业也取得了显著的进步，其中电气工程作为建筑工程的重要组成部分，其施工造价预算也成为了建筑行业关注的焦点。
电气工程施工造价预算是指在电气工程施工前，根据施工图纸、工程量清单、施工方案等资料，对工程所需的材料、设备、人工、施工措施等费用进行预测和计算，为施工项目的招投标、合同签订、施工组织、成本控制等提供依据。
本文将从以下几个方面对电气工程施工造价预算进行详细介绍。
一、电气工程施工造价预算的组成1. 材料费用：包括电线电缆、配电柜、开关设备、插座、灯具等电气设备的材料成本。
在预算过程中，需要根据设计图纸和工程量清单，计算出各种材料的数量，并结合市场价格进行报价。
2. 设备费用：包括变压器、发电机、开关柜、电缆等大型设备的购置成本。
根据工程需求和技术参数，选择合适的设备型号和数量，并参考设备供应商提供的报价进行预算。
3. 人工费用：包括施工人员、技术人员、管理人员等的工资、福利和保险等费用。
根据工程规模、施工周期和劳动力市场价格，合理估算人工费用。
4. 施工措施费用：包括施工现场临时设施、施工安全防护、施工排水降水等费用。
根据施工方案和施工现场实际情况，计算出相应的施工措施费用。
5. 管理费用：包括项目管理费、质量检测费、环保费等。
根据工程规模和管理要求，合理估算管理费用。
6. 利润和税金：根据企业经营状况和工程所在地的税收政策，计算出利润和税金。
二、电气工程施工造价预算的方法1. 单价法：根据施工图纸和工程量清单，计算出各个分项工程的工程量，然后参照相应的定额单价，计算出直接工程费，最后汇总各项费用，得出总造价。
2. 实物量法：根据施工图纸和工程量清单，计算出各个分项工程的工程量，然后根据市场价格，计算出直接工程费，最后汇总各项费用，得出总造价。
3. 分类法：将电气工程分为若干个类别，如照明工程、动力工程、弱电工程等，然后根据各类工程的特征和工程量，分别计算出直接工程费，最后汇总各项费用，得出总造价。
电力工程造价的概述整体来看，电力工程造价是一个复杂但又很有条理的领域。
大致分这几个部分。
首先是工程造价的基础，那就是电力工程的项目规划。
比如说要建一个火力发电厂，得规划它的规模，是小型的仅供局部地区使用，还是大型的要供应一个大城市的电力需求。
这决定了后面造价的一个大致范围。
主要包括这些方面。
一是设备及材料费用。
电力工程需要各种设备，像发电机、变压器之类的，这些设备有的特别昂贵，就像那些大型的超临界发电机，它的价格会在造价中占很大的比重。
材料也不能小看，无论是电缆还是别的电气材料，量大了费用也不容忽视。
然后是安装工程费用。
这就像是给人穿衣服，设备买来了得合理地安装在合适的地方。
其中人工占了一个部分，技术高超、经验丰富的安装工人那价格肯定和新手不一样。
而且不同类型的电力工程安装难度差别很大，像在高山上架设输电线路，安装工人可能要冒着危险，在恶劣环境下工作，那安装费用就会很高。
框架上是这么理解，还有其他的因素。
工程建设其他费也是重要组成部分。
像项目的管理费用，必须要有人去协调各个环节的工作，这部分人工资、办公场地租金等都要算进去。
还有工程建设场地的征用及清理费用等，如果是要在城市中心建一个变电站，土地购买和清理的费用那肯定是不低的。
核心内容是通过精确的计算和合理的预估，来确定电力工程的总成本并且要在项目执行中有效地控制这个成本。
我遇到的困惑曾经就是如何准确地预估设备在市场波动下的价格，后来慢慢领悟到得结合长期的市场趋势和多家供应商的调研情况。
另外，工程变更对造价也是一个挑战，有时候设计或者实际施工中一个小的改变，可能会引起连锁反应，使得造价大幅度上升。
对了还有个方面就是工程的结算，工程结束后的结算如果不合理或者不准确就会导致多方的矛盾。
总的来说，电力工程造价需要综合考虑各个环节的多种因素，稍有不慎就可能导致造价过高或者项目失败等问题。

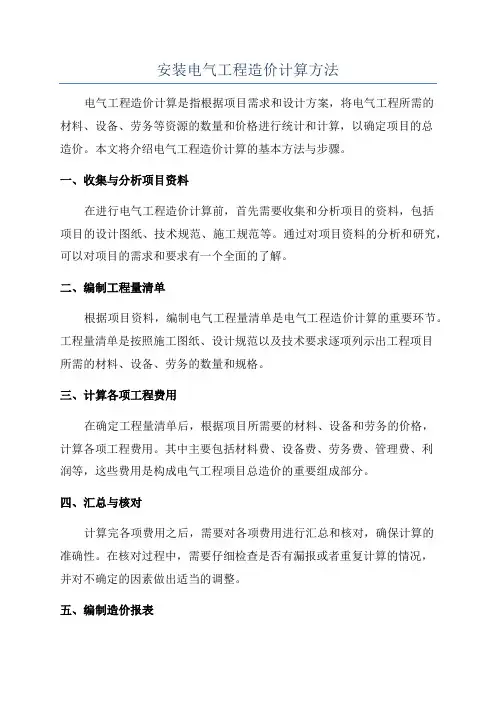

安装电气工程造价计算方法电气工程造价计算是指根据项目需求和设计方案，将电气工程所需的材料、设备、劳务等资源的数量和价格进行统计和计算，以确定项目的总造价。
本文将介绍电气工程造价计算的基本方法与步骤。
一、收集与分析项目资料在进行电气工程造价计算前，首先需要收集和分析项目的资料，包括项目的设计图纸、技术规范、施工规范等。
通过对项目资料的分析和研究，可以对项目的需求和要求有一个全面的了解。
二、编制工程量清单根据项目资料，编制电气工程量清单是电气工程造价计算的重要环节。
工程量清单是按照施工图纸、设计规范以及技术要求逐项列示出工程项目所需的材料、设备、劳务的数量和规格。
三、计算各项工程费用在确定工程量清单后，根据项目所需要的材料、设备和劳务的价格，计算各项工程费用。
其中主要包括材料费、设备费、劳务费、管理费、利润等，这些费用是构成电气工程项目总造价的重要组成部分。
四、汇总与核对计算完各项费用之后，需要对各项费用进行汇总和核对，确保计算的准确性。
在核对过程中，需要仔细检查是否有漏报或者重复计算的情况，并对不确定的因素做出适当的调整。
五、编制造价报表根据各项费用的计算结果，编制电气工程的造价报表。
造价报表是将电气工程造价计算的结果以表格的形式呈现出来，包括各项工程费用的分类、数量、单价、总计等。
六、评审与审批完成造价报表后，需要进行评审和审批过程，确保计算结果的合理性和准确性。
评审过程中，可以邀请专业人员对报表进行审核，确保项目的质量和造价符合预期要求。
七、报价与招投标最后一步是根据造价报表，进行电气工程的报价，并参与招投标活动。
报价是根据计算结果进行的，需将计算结果进行适当的调整，确保报价的公正性和合理性。
总之，电气工程造价计算是一个综合性的过程，需要根据项目要求和设计方案，编制工程量清单，计算各项费用，并最终编制造价报表。
在整个计算过程中，需要具备一定的专业知识和经验，并严格按照相关规范和要求进行操作，以确保计算结果的准确性和可靠性。
第1篇一、电气工程安装施工造价的构成1. 材料费：包括电气设备、电线电缆、绝缘材料、桥架、支架、金具等材料的费用。
2. 人工费：包括施工人员工资、福利、保险等费用。
3. 施工机具使用费：包括施工过程中使用到的各种机具、设备的租赁费用。
4. 管理费：包括项目管理、技术指导、质量监督等费用。
5. 利润及税金：包括施工企业的利润和应缴纳的税费。
二、电气工程安装施工造价的计算方法1. 工程量清单计价法：根据施工图纸和工程量清单，对各项工程量进行计算，然后按照预算定额中的单价，计算出各项工程量的人工费、材料费、施工机具使用费等，最后汇总得出总造价。
2. 工程量清单综合单价法：在工程量清单计价法的基础上，将人工费、材料费、施工机具使用费等按照一定比例进行综合，得出综合单价，然后根据综合单价计算总造价。
3. 预算定额计价法：直接按照预算定额中的单价，对各项工程量进行计算，得出总造价。
三、电气工程安装施工造价的控制1. 优化设计方案：在满足功能需求的前提下，优化设计方案，降低材料成本。
2. 严格控制材料采购：对材料采购进行严格把关，确保材料质量，降低材料成本。
3. 合理安排施工进度：合理安排施工进度，减少人工费和施工机具使用费。
4. 加强施工现场管理：加强施工现场管理，提高施工效率，降低施工成本。
5. 严格把控质量：严格把控工程质量，减少返工和维修费用。
四、电气工程安装施工造价的注意事项1. 熟悉预算定额和工程量计算规则，确保计算的准确性。
2. 了解市场价格行情，合理确定材料价格。
3. 严格控制人工费和施工机具使用费，降低施工成本。
4. 加强与施工单位的沟通协调，确保施工质量和进度。
5. 严格执行合同条款，确保工程款支付和结算的顺利进行。
总之，电气工程安装施工造价是一个复杂的过程，需要综合考虑多方面因素。
通过合理的设计、严格的施工管理和有效的成本控制，可以降低电气工程安装施工造价，提高工程效益。
第2篇一、材料费1. 电气设备：包括变压器、配电柜、开关、电缆、电线等。

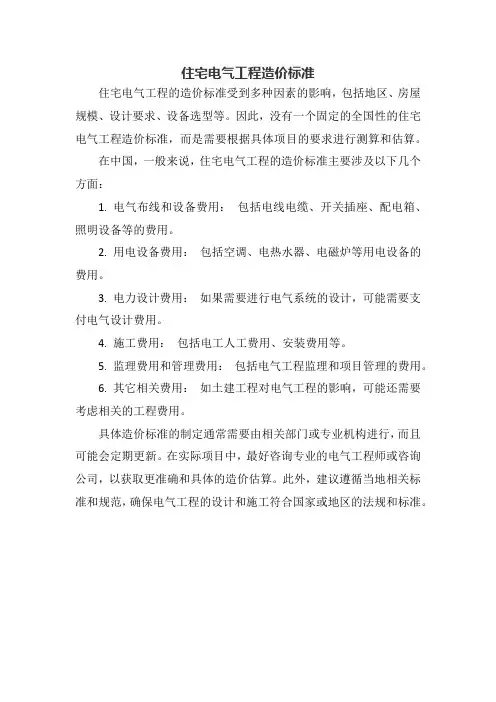

住宅电气工程造价标准
住宅电气工程的造价标准受到多种因素的影响，包括地区、房屋规模、设计要求、设备选型等。
因此，没有一个固定的全国性的住宅电气工程造价标准，而是需要根据具体项目的要求进行测算和估算。
在中国，一般来说，住宅电气工程的造价标准主要涉及以下几个方面：
1. 电气布线和设备费用：包括电线电缆、开关插座、配电箱、照明设备等的费用。
2. 用电设备费用：包括空调、电热水器、电磁炉等用电设备的费用。
3. 电力设计费用：如果需要进行电气系统的设计，可能需要支付电气设计费用。
4. 施工费用：包括电工人工费用、安装费用等。
5. 监理费用和管理费用：包括电气工程监理和项目管理的费用。
6. 其它相关费用：如土建工程对电气工程的影响，可能还需要考虑相关的工程费用。
具体造价标准的制定通常需要由相关部门或专业机构进行，而且可能会定期更新。
在实际项目中，最好咨询专业的电气工程师或咨询公司，以获取更准确和具体的造价估算。
此外，建议遵循当地相关标准和规范，确保电气工程的设计和施工符合国家或地区的法规和标准。
电气工程造价这部分内容，造价老师傅一口气就能给你说完~电气设备安装工程是建设工程中的一种常见的、重要的设备安装工程，电气设备安装工程造价涉及到许多电气工程专业知识。
许多造价新手对于这部分还是容易疏漏，今天从事造价咨询十几年的老师傅和大家共同探讨一下：一、电气设备安装工程的组成一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能或从接受电能经过分配到用电设备所形成的工程系统。
按其主要功能不同分为电气照明系统、动力系统、变配电系统等，这种以电能的传输、分配和使用为主的工程系统常称为强电工程。
1.电气照明系统将电能转换为光能的电气装置构成照明工程。
它包括工矿企业生产用照明和民用建筑照明等。
照明系统可分一般照明系统、局部照明系统和混合照明系统。
电气照明系统的范围一般包括：电源引入－控制设备（配电箱）―配电线路―照明灯（器）具。
2.防雷及接地系统(1)防雷装置防雷装置是为了保护建筑物、构筑物以及设备免遭雷击破坏的一种保护装置，通常由三部分组成：接闪器（避雷针、避雷网）或避雷器、连接线（引下线）、接地装置。
(2)接地装置接地装置由接地体和接地线(接地母线)组成.电气设备接地按其作用通常有工作接地、保护接地、保护接零、重复接地和防雷接地之分。
3.动力系统动力系统是将电能作用于电动机来拖动各种工作设备或以电能为能源用于生产的电气装置，如高、低压或交、直流电机，起重电气装置，自动化拖动装置等。
动力工程通常以一个车间或一栋厂房为一个单位工程，它的范围为：电源引入―各种控制设备―配电线路（包括二次线路）―电机或用电设备接线―接地、调试等。
4.变配电系统变配电系统是用于变换和分配电能的电气装置总称，由变电设备和配电设备两大部分组成。
变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
二、常用电气材料和设备1.材料常配电系统是用于变换和分配电能的电气装置总称,由变电设备和配电设备两大部分组成。
变配电系统作为一个单位工程时，它的范围一般从电力网接入电源点起，到分配电能的输出点的整个工程内容，同时也包括该系统内的照明、接地、防雷装置等。
2.设备常用电气设备包括：成套高压开关柜和低压配电屏、箱、盘，随设备带来的母线支持瓷瓶，组合型成套箱式变电站，电力变压器，高压隔离开关，高压断路器，高压熔断器，互感器，电力电容器，蓄电池等。
三、电气施工图1.电气施工图的组成电气设备安装工程施工图一般包括变配电工程图、动力工程图、照明工程图、外电工程图、防雷接地工程图等。
电气施工图一般由基本图和详图两部分组成。
（1）基本图电气施工图中的基本图包括图纸目录、施工图说明、系统图、平面图、立（剖）面图、控制原理图等，设备材料表也属于基本图的范围。
①施工图说明在电气施工图中，施工说明一般注明的是供电方式、电压等级、主要线路敷设形式及在图中未明确的各种电气设备安装高度、工程主要技术数据、施工和验收要求及有关事项等。
②主要设备材料表设备材料表列出该项工程所需的各种主要设备、管材、导线等器材的名称、型号、规格、数量，是提供订购主要设备、材料的依据。
③电气系统图电气系统图是依据电气工程的组成和配电方式画出的，它是概括地把整个工程的供配电线路用单线连结形式表示的线路图，它不表示电气设备、电气线路的具体空间位置关系。
④电气平面图电气平面图一般包括变配电工程平面图、动力平面图、照明平面图、弱电（电话、广播）平面图、室外电气工程平面图，在高层建筑中有标准层平面图，干线布置图等。
⑤控制原理图用于对用电设备的控制和保护的电器设备，一般统称为控制电器。
控制原理图是根据控制电器的工作原理，用规定的图形和文字符号画成的电路展开图。
它一般不表示电器元件的具体安装空间位置。
（2）详图①大样图电气工程详图多为配电盘（箱、板）、控制盘盘面布置及某些安装部件的大样图。
②标准图标准图是一种具有通用性质的详图，它表示一组设备或部件的具体图形和详细尺寸，便于制作安装。
2.电气施工图的特点电气施工图不同于机械工程图，一般的电气平面图是在简化的土建平面图上绘制的，另外还有一些电气系统图、原理图和接线图。
电气施工图的特点是：(1)简图是电气施工图的主要形式，即它是用图形符号、带注释的框或简化外形表示系统或设备之间相互关系的图。
(2)图形符号、文字符号和项目代号是构成电气施工图的基本要素。
(3)电气装置和电气系统主要是由电气元件和电气连接线构成，所以电气元件和电气连接线是电气施工图描述的主要内容。
(4)位置布局法和功能布局法是电气施工图中两种最基本的布局方法。
(5)电气设备和线路在平面图中并不按比例画出它们的形状和外形尺寸，通常采用图例来表示的。
四、《电气设备安装工程预算定额》组成内容及注意的问题1.组成内容例如：2.使用定额应注意的问题（1）定额未计价材料的计算电气设备安装工程预算定额中的未计价材料，大部分都是主要材料。
定额中用括弧表示的材料为未计价材料，其价值编制预算时应另行计算；定额中未列消耗量的主材，编制预算时应按施工图用量，按规定的损耗费增加损耗量。
（2）脚手架搭拆费电气设备安装工程(10kV以下架空线路除外)脚手架搭拆费，计取标准是按工程人工费的4%计算，其中人工工资占搭拆费的25%，即脚手架搭拆费＝工程人工费×4%其中人工费＝脚手架搭拆费×25%计算基数为各分项工程人工费、超高增加费和高层建筑增加费中的人工费（3）工程超高增加费除章、节说明某些分项定额已考虑高空作业因素外，凡操作物安装高度超过楼地面5m以上、20m以下的电气安装工程，其工程超高增加费按超高部分人工费的33%计算，即工程超高增加费＝超高分项工程人工费×33%（4）高层建筑增加费电气设备安装工程高层建筑增加费按表2.2的规定计算。
该费用全部为人工工资。
（5）安装与生产同时进行增加费和在有害身体健康环境中施工增加费这两种增加费均属于人工费，它们的计算式为：安装与生产同时进行增加费＝（各分项工程的人工费＋子目系数增加费中的人工费）×10%在有害身体健康环境中施工增加费＝（各分项工程的人工费＋子目系数增加费中的人工费）×10%五、定额的套用与工程量计算电气设备安装工程涉及的范围广，分项工程项目又多，预算定额章节也较多。
在编制电气设备安装工程计价时，为了不使工程项目套错定额和工程量漏算，应对整个电气工程分系统划分分项工程，分系统计算工程量。
电气照明系统1.照明控制设备电气照明工程的控制设备主要指照明配电箱、板以及箱内组装的各种控制开关、熔断器、计量仪表、盘柜配线等。
照明工程控制设备安装，分成套型控制设备和单体控制设备安装。
2.配管、配线配管、配线是指电气设备安装工程中配电线路和配电线路保护管的敷设。
(1)配管配管的工作内容包括：测位、划线、打眼、埋螺栓、锯管、套丝、煨弯、配管、刨沟、抹砂浆保护层、接地，刷漆。
水平方向敷设的线管应以施工平面图的管线走向、敷设部位和设备安装位置的中心点为依据，并借用平面图上所标墙、柱轴线尺寸进行线管长度的计算，若没有轴线尺寸可利用时，则应运用比例尺或直尺直接在平面图上量取线管长度，如图所示：垂直方向敷设的线管（沿墙、柱引上或引下），其配管长度一般应根据楼层高度和箱、柜、盘、板、开关、插座等的安装高度进行计算，如图所示地敷设示意图为配管埋地敷设示意图。
设图中配电箱安装高度底边距地1.5米，插座距地0.3米；配电箱至插座配管为沿墙、地面暗敷设，设埋地深度0.1米；则整个配管长度为：1.5米（箱底垂直至地面）＋0.1米（垂直入地深）＋L1（配电箱与中间墙左插座水平距离，可用比例尺在图上量出）＋0.1米（垂直出地面）＋0.3米（垂直入插座）＋0.4米（垂直出插座入地）＋L2（中间墙两插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地入插座）＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地面入插座）（1）配线配线工程定额按不同的配线形式编有管内穿线，瓷夹板配线，塑料夹板配线，鼓形绝缘子配线，针式绝缘子配线，蝶式绝缘子配线，木槽板配线，塑料槽板配线，塑料护套明敷配线，以及线槽配线等。
①管内穿线定额分照明线路、动力线路和多芯软导线，并按导体材料、导线截面积及芯数划分项目。
照明线路管内穿线，套用定额2－1169～1173，当导线截面积大于或等于6平方毫米时，应执行动力线路相应项目。
动力线路管内穿线，套用定额2－1174～1211。
多芯软导线管内穿线，套用定额2－1212～1226。
工程量计量单位：100m、100m／束，工程量按施工图图示单线（束）延长米计算。
计算管内穿线工程量可与计算配管工程量同时进行，计算式如下：管内穿线工程量＝管内穿线单线长度（m）÷100②塑料护套线明敷配线定额项目按建筑物结构、护套线芯数(二芯、三芯)和单根线芯截面积大小等因素划分，使用时分别套用定额2－1313～1336。
如塑料护套线BVV－2×2.5在木结构上明敷设，套用定额2－1313，而在砖混结构上明敷时，则套用2－1319。
工程量计量单位：100m，工程量按施工图图示分二芯、三芯线路延长米计算，包括水平及绕梁、柱和上下走向的垂直长度加规定的预留线长度。
(2)接线箱、盒安装在配管配线工程中，无论是明配还是暗配均存在线路接线盒（分线盒）、接线箱、开关盒、灯头盒以及插座盒的安装。
接线箱定额按明装、暗装及接线箱的不同规格（半周长）划分项目，使用时套用2－1373～1376；接线盒按接线盒、开关盒、普通接线盒、防爆接线盒、钢索上接线盒及明装、暗装划分子目，使用时套用2－1377～1381。
如，暗装开关盒套用2－1378，而暗装灯头盒则套用2－1377。
工程量计量单位：10个；工程量按施工图图示数量计算，或按施工工艺及规范要求计算。
线路接线盒（分线盒）产生在管线的分支处或管线的转弯处。
暗装的开关、插座应有开关接线盒和插座接线盒，暗配管线到灯位处应有灯头接线盒。
钢管配钢质接线盒，塑料管配塑料接线盒，如图2.5所示。
