电网调度自动化专业综述_石俊杰

电网调度自动化专业综述　第二十八届中国电网调度运行会调度自动化专业组　摘 要：本文简要介绍了我国电网调度自动化专业发展现状，对电网调度自动化专业当前的热点与难点问题进行了分析，提出了全国电网调度自动化专业下一步研究、发展的重点。

　关键词：调度自动化　数据网络　安全防护　电力市场　信息化　２７届全国电网调度运行工作会议以来，随着电力体制改革工作的不断深入和全国联网进程的加快、三峡首批机组的相继投产，调度机构达标创一流工作的深入开展，以及全国电力二次系统安全防护工作的开展，我国电网调度自动化专业的各项工作取得了较大进展。

电网调度自动化系统的通道数量和质量以及厂站信息的质量和设备运行的可靠性不断提高，调度自动化主站相关系统的建设、运行和应用水平普遍提高，标准化、规范化及其应用工作不断深入，电力二次系统安全防护工作取得了初步成效，电网调度自动化系统在电网的安全、优质、经济运行中发挥的作用越来越大。

与此同时，调度自动化系统的内涵和外延已经发生了较大的变化，调度自动化专业面正临着新的形势、要求和发展机遇。

　一、全国电网调度自动化专业发展现状　㈠全国电网调度自动化相关系统的建设与应用情况　１．　国内开发的ＳＣＡＤＡ／ＥＭＳ得到广泛应用，全国ＳＣＡＤＡ／ＥＭＳ的应用水平普遍提高　由于ＣＰＵ负载过高、系统容量不足、故障率增加、系统扩充困难等方面的原因，近年来，绝大多数８０年代中后期和部分９０年代初期建设的ＳＣＡＤＡ／ＥＭＳ逐步得到了更新。

据统计，全国３７个省级及以上电网调度中（不含台湾、香港、澳门，下同），２００１年以后又有１３个完成了主站系统的更新改造（含过渡系统）。

由于国内科研和生产厂家技术水平和实力的大幅提升，上述更新系统中就有１１个为国内厂家开发的系统，占整个更新改造系统的８１．８％。

因此，国产系统已在省级及以上调度中得到了广泛采用。

在地调和县调新上系统中，９８％以上的系统都采用了国内厂家提供的系统。

　同时，在各级领导的高度重视和大力支持下，通过全国调度自动化专业人员的共同努力，我国电网调度自动化系统的实际应用水平普遍提高。

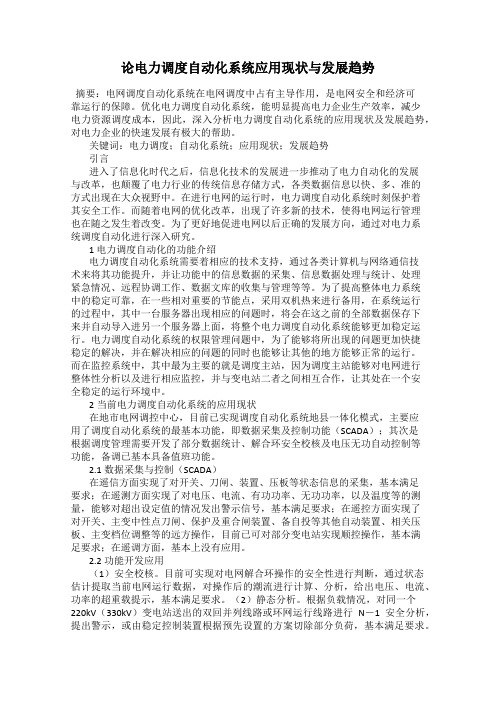

论电力调度自动化系统应用现状与发展趋势摘要：电网调度自动化系统在电网调度中占有主导作用，是电网安全和经济可靠运行的保障。

优化电力调度自动化系统，能明显提高电力企业生产效率，减少电力资源调度成本，因此，深入分析电力调度自动化系统的应用现状及发展趋势，对电力企业的快速发展有极大的帮助。

关键词：电力调度；自动化系统；应用现状；发展趋势引言进入了信息化时代之后，信息化技术的发展进一步推动了电力自动化的发展与改革，也颠覆了电力行业的传统信息存储方式，各类数据信息以快、多、准的方式出现在大众视野中。

在进行电网的运行时，电力调度自动化系统时刻保护着其安全工作。

而随着电网的优化改革，出现了许多新的技术，使得电网运行管理也在随之发生着改变。

为了更好地促进电网以后正确的发展方向，通过对电力系统调度自动化进行深入研究。

1 电力调度自动化的功能介绍电力调度自动化系统需要着相应的技术支持，通过各类计算机与网络通信技术来将其功能提升，并让功能中的信息数据的采集、信息数据处理与统计、处理紧急情况、远程协调工作、数据文库的收集与管理等等。

为了提高整体电力系统中的稳定可靠，在一些相对重要的节能点，采用双机热来进行备用，在系统运行的过程中，其中一台服务器出现相应的问题时，将会在这之前的全部数据保存下来并自动导入进另一个服务器上面，将整个电力调度自动化系统能够更加稳定运行。

电力调度自动化系统的权限管理问题中，为了能够将所出现的问题更加快捷稳定的解决，并在解决相应的问题的同时也能够让其他的地方能够正常的运行。

而在监控系统中，其中最为主要的就是调度主站，因为调度主站能够对电网进行整体性分析以及进行相应监控，并与变电站二者之间相互合作，让其处在一个安全稳定的运行环境中。

2当前电力调度自动化系统的应用现状在地市电网调控中心，目前已实现调度自动化系统地县一体化模式，主要应用了调度自动化系统的最基本功能，即数据采集及控制功能（SCADA）；其次是根据调度管理需要开发了部分数据统计、解合环安全校核及电压无功自动控制等功能，备调已基本具备值班功能。

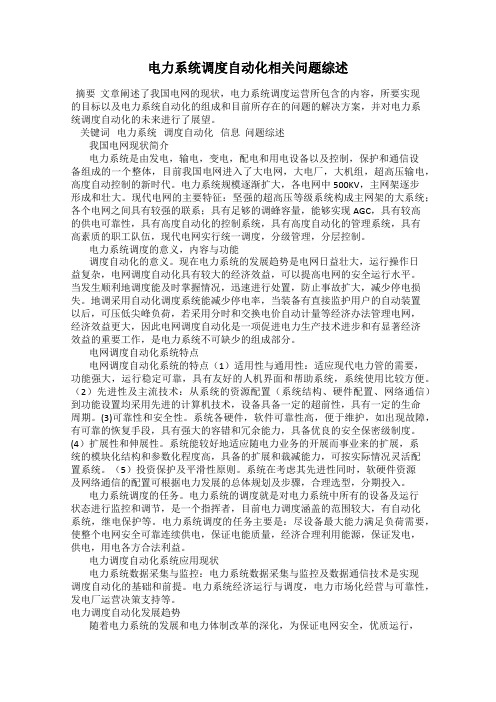

电力系统调度自动化相关问题综述摘要文章阐述了我国电网的现状，电力系统调度运营所包含的内容，所要实现的目标以及电力系统自动化的组成和目前所存在的问题的解决方案，并对电力系统调度自动化的未来进行了展望。

关键词电力系统调度自动化信息问题综述我国电网现状简介电力系统是由发电，输电，变电，配电和用电设备以及控制，保护和通信设备组成的一个整体，目前我国电网进入了大电网，大电厂，大机组，超高压输电，高度自动控制的新时代。

电力系统规模逐渐扩大，各电网中500KV，主网架逐步形成和壮大。

现代电网的主要特征：坚强的超高压等级系统构成主网架的大系统；各个电网之间具有较强的联系；具有足够的调蜂容量，能够实现AGC，具有较高的供电可靠性，具有高度自动化的控制系统，具有高度自动化的管理系统，具有高素质的职工队伍，现代电网实行统一调度，分级管理，分层控制。

电力系统调度的意义，内容与功能调度自动化的意义。

现在电力系统的发展趋势是电网日益壮大，运行操作日益复杂，电网调度自动化具有较大的经济效益，可以提高电网的安全运行水平。

当发生顺利地调度能及时掌握情况，迅速进行处置，防止事故扩大，减少停电损失。

地调采用自动化调度系统能减少停电率，当装备有直接监护用户的自动装置以后，可压低尖峰负荷，若采用分时和交换电价自动计量等经济办法管理电网，经济效益更大，因此电网调度自动化是一项促进电力生产技术进步和有显著经济效益的重要工作，是电力系统不可缺少的组成部分。

电网调度自动化系统特点电网调度自动化系统的特点（1）适用性与通用性：适应现代电力管的需要，功能强大，运行稳定可靠，具有友好的人机界面和帮助系统，系统使用比较方便。

（2）先进性及主流技术：从系统的资源配置（系统结构、硬件配置、网络通信）到功能设置均采用先进的计算机技术，设备具备一定的超前性，具有一定的生命周期。

(3)可靠性和安全性。

系统各硬件，软件可靠性高，便于维护，如出现故障，有可靠的恢复手段，具有强大的容错和冗余能力，具备优良的安全保密级制度。

电力系统调度自动化电力系统调度自动化是指利用现代信息技术和自动化技术，对电力系统的运行、调度和管理进行智能化、自动化处理的一种技术手段。

它通过建立电力系统的模型，实时采集和处理电力系统的运行数据，利用先进的算法和优化方法，自动化地进行电力系统调度和运行控制，提高电力系统的运行效率和可靠性。

一、电力系统调度自动化的意义和背景电力系统是一个庞大而复杂的系统，涉及到大量的设备、线路和用户。

传统的电力系统调度和运行控制主要依靠人工操作和经验判断，存在效率低下、易出错等问题。

而随着电力系统规模的不断扩大和电力市场的不断发展，对电力系统调度和运行控制的要求也越来越高。

因此，引入电力系统调度自动化技术，对于提高电力系统的运行效率和可靠性具有重要意义。

二、电力系统调度自动化的基本原理和方法1. 建立电力系统模型电力系统调度自动化首先需要建立电力系统的模型，包括发电机、变压器、线路、负荷等各个组成部分的参数和拓扑关系。

模型可以基于实际的电力系统数据进行建立，也可以通过仿真软件进行模拟。

2. 实时数据采集和处理电力系统调度自动化需要实时采集和处理电力系统的运行数据，包括电压、电流、功率、频率等参数。

采集可以通过传感器和监测设备进行，处理可以利用先进的数据处理算法和技术进行。

3. 调度和运行控制算法电力系统调度自动化需要利用先进的算法和优化方法进行调度和运行控制。

常用的算法包括最优潮流算法、最优发电机组合算法、最优负荷分配算法等。

这些算法可以根据电力系统的实际情况进行调整和优化。

4. 自动化操作和控制电力系统调度自动化需要实现对电力系统的自动化操作和控制。

通过与电力系统的监控和控制系统进行连接，实现对发电机组、变压器、线路等设备的自动控制和调节。

三、电力系统调度自动化的应用和效果1. 提高电力系统的运行效率电力系统调度自动化可以通过优化调度和运行控制，提高电力系统的运行效率。

通过合理调度发电机组和负荷，最大限度地利用电力系统的资源，降低系统运行成本。

调度自动化概述调度自动化是电力系统管理的重要组成部分，是保证电力系统安全、经济、稳定运行的关键。

随着电力系统的不断发展，调度自动化技术也在不断进步，从最初的简单控制和监视，到现在的全面监测和控制，使得电力系统的调度越来越精细和可靠。

调度自动化的基本原理是将电力系统的实际运行情况通过各种传感器、执行器等设备转化为可以识别的数据信号，再通过通信网络将这些数据信号传输到调度中心，由调度中心对接收到的数据进行分析、处理和判断，根据判断结果对电力系统进行相应的调整和控制。

调度自动化的主要功能包括：监测和控制电力系统的运行状态；对电力系统的各种设备和机组进行调度和控制；对电力系统的安全性和稳定性进行监测和预警；对电力系统的经济运行进行优化和控制等。

随着技术的发展，调度自动化系统已经越来越智能化、大数据、云计算等技术的应用，使得调度自动化系统能够更好地对电力系统进行监测和控制，提高了电力系统的安全性和稳定性。

这些技术的应用也使得调度自动化系统能够更好地对电力系统的经济运行进行优化和控制，提高了电力系统的经济性。

调度自动化是电力系统管理的重要组成部分，是保证电力系统安全、经济、稳定运行的关键。

随着技术的发展，调度自动化系统也将越来越智能化，为电力系统的管理带来更多的便利和效益。

随着科技的发展和工业自动化的不断进步，自动化生产线已经成为现代制造业的重要组成部分。

自动化生产线是指通过自动化设备、机器人等手段，实现生产流程的自动化，提高生产效率，降低生产成本，提升产品质量。

本文将对自动化生产线进行概述，介绍其特点、组成、应用和发展趋势。

自动化生产线具有高效、稳定、安全、可靠等特点。

与传统的生产线相比，自动化生产线采用先进的自动化设备和技术，能够实现生产流程的自动化和智能化，提高生产效率，降低生产成本，减少人力成本。

同时，自动化生产线还能够提高产品质量，减少产品不良率，提高产品的一致性和稳定性。

自动化设备：自动化设备是自动化生产线的重要组成部分，包括机器人、自动化机床、传送带等。

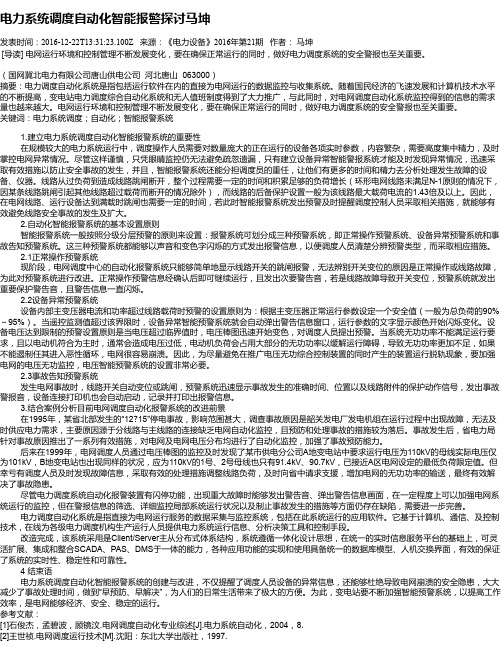

电力系统调度自动化智能报警探讨马坤发表时间：2016-12-22T13:31:23.100Z 来源：《电力设备》2016年第21期作者：马坤[导读] 电网运行环境和控制管理不断发展变化，要在确保正常运行的同时，做好电力调度系统的安全警报也至关重要。

（国网冀北电力有限公司唐山供电公司河北唐山 063000）摘要：电力调度自动化系统是指包括运行软件在内的直接为电网运行的数据监控与收集系统。

随着国民经济的飞速发展和计算机技术水平的不断提高，变电站电力调度综合自动化系统和无人值班制度得到了大力推广，与此同时，对电网调度自动化系统监控得到的信息的需求量也越来越大。

电网运行环境和控制管理不断发展变化，要在确保正常运行的同时，做好电力调度系统的安全警报也至关重要。

关键词：电力系统调度；自动化；智能报警系统1.建立电力系统调度自动化智能报警系统的重要性在规模较大的电力系统运行中，调度操作人员需要对数量庞大的正在运行的设备各项实时参数，内容繁杂，需要高度集中精力，及时掌控电网异常情况。

尽管这样谨慎，只凭眼睛监控仍无法避免疏忽遗漏，只有建立设备异常智能警报系统才能及时发现异常情况，迅速采取有效措施以防止安全事故的发生，并且，智能报警系统还能分担调度员的重任，让他们有更多的时间和精力去分析处理发生故障的设备、仪器。

线路从过负荷到造成线路跳闸断开，整个过程需要一定的时间和积累足够的负荷增长（环形电网线路未满足N-1原则的情况下，因某条线路跳闸引起其他线路超过载荷而断开的情况除外），而线路的后备保护设置一般为该线路最大载荷电流的1.43倍及以上。

因此，在电网线路、运行设备达到满载时跳闸也需要一定的时间，若此时智能报警系统发出预警及时提醒调度控制人员采取相关措施，就能够有效避免线路安全事故的发生及扩大。

2.自动化智能报警系统的基本设置原则智能报警系统一般按照分级分层预警的原则来设置：报警系统可划分成三种预警系统，即正常操作预警系统、设备异常预警系统和事故告知预警系统。

电力系统调度自动化电力系统调度自动化是指通过使用先进的信息技术和自动化设备，对电力系统的运行状态进行实时监测、分析和控制，以提高电力系统的可靠性、安全性和经济性。

本文将详细介绍电力系统调度自动化的概念、原理、应用以及其带来的优势。

一、概念电力系统调度自动化是指利用计算机技术、通信技术和自动化控制技术，对电力系统的运行状态进行实时监测、分析和控制的一种技术手段。

通过自动化设备和软件系统，实现电力系统的远程监控、故障诊断、运行调度等功能，提高电力系统的运行效率和可靠性。

二、原理电力系统调度自动化主要包括以下几个方面的技术原理：1. 实时监测：通过安装传感器和监测设备，对电力系统的关键参数进行实时监测，如电压、电流、频率等。

监测数据通过通信网络传输到调度中心，实现对电力系统运行状态的实时监控。

2. 数据采集与处理：调度中心通过数据采集装置，对监测到的数据进行采集和处理，包括数据的存储、分析和计算。

通过对数据的处理，可以得到电力系统的运行状态和趋势，为调度决策提供依据。

3. 远程控制：调度中心通过控制命令，远程控制电力系统的各种设备，如发机电、变压器、开关等。

通过远程控制，可以实现对电力系统的运行状态进行调整和优化，以提高电力系统的可靠性和经济性。

4. 故障诊断与恢复：通过对电力系统的监测数据进行分析，可以实时诊断电力系统的故障，并采取相应的措施进行恢复。

故障诊断与恢复的自动化处理，可以大大缩短故障处理的时间，提高电力系统的可靠性和安全性。

三、应用电力系统调度自动化广泛应用于电力系统的运行和管理中，主要包括以下几个方面：1. 运行监测与调度：通过实时监测电力系统的运行状态，包括电压、电流、频率等参数，以及设备的工作状态，如发机电、变压器、开关等。

调度员可以通过调度自动化系统，实时了解电力系统的运行情况，并进行运行调度和优化。

2. 故障诊断与恢复：电力系统调度自动化系统可以实时诊断电力系统的故障，并采取相应的措施进行恢复。

电力系统调度自动化引言概述：电力系统调度自动化是指利用先进的信息技术和自动化控制技术，对电力系统的调度运行进行智能化、自动化的管理和控制。

随着电力系统的规模不断扩大和复杂性的增加，传统的人工调度已经无法满足电力系统的运行要求。

因此，电力系统调度自动化成为了电力行业的重要发展方向。

一、提高电力系统运行效率1.1 实时监测和数据采集：电力系统调度自动化系统通过安装传感器和监测设备，实时监测电力系统的运行状态，采集各种关键数据，包括电流、电压、频率等，为系统运行提供准确的数据支持。

1.2 智能化调度决策：电力系统调度自动化系统通过建立复杂的数学模型和算法，对电力系统进行分析和优化，实现智能化调度决策。

系统可以根据电力负荷、电源情况和网络拓扑等因素，自动调整发机电组的出力和输电路线的负荷分配，以提高电力系统的运行效率。

1.3 故障自动隔离和恢复：电力系统调度自动化系统可以实时监测电力系统中的故障情况，并自动进行故障隔离和恢复。

系统可以通过自动切换备用电源、调整电网拓扑结构等方式，快速恢复电力系统的正常运行，减少停电时间和影响范围。

二、提高电力系统安全性2.1 风险预警和安全评估：电力系统调度自动化系统可以通过实时监测电力系统的运行状态和数据，进行风险预警和安全评估。

系统可以根据电力系统的负荷情况、设备运行状态和天气等因素，预测潜在的安全隐患，并及时采取措施进行处理，以保障电力系统的安全运行。

2.2 快速故障定位和修复：电力系统调度自动化系统可以通过故障诊断和定位技术，快速确定电力系统故障的位置和原因。

系统可以自动发出告警信号，并提供故障的具体信息，匡助维修人员迅速定位故障点，缩短故障修复时间，提高电力系统的可靠性和安全性。

2.3 安全控制和保护策略：电力系统调度自动化系统可以实现对电力系统的安全控制和保护策略的自动化管理。

系统可以根据电力系统的运行状态和负荷情况，自动调整保护装置的参数和动作逻辑，确保电力系统在故障情况下能够及时切除故障部份，保护设备和人员的安全。

电力系统调度自动化电力系统调度自动化是指利用先进的信息技术和自动控制技术，对电力系统的运行状态、负荷需求、设备状态等进行实时监测和分析，通过自动化控制手段，实现电力系统的优化调度和运行管理。

一、电力系统调度自动化的背景和意义随着电力系统规模的不断扩大和电力需求的快速增长，传统的人工调度方式已经无法满足电力系统运行的要求。

电力系统调度自动化的引入，可以极大地提高电力系统的运行效率和可靠性，减少人为因素对电力系统运行的影响，实现电力系统的智能化管理。

二、电力系统调度自动化的主要功能和特点1. 实时监测与数据采集：通过传感器和监测设备，对电力系统的各项参数进行实时监测和数据采集，包括电流、电压、功率、频率等。

2. 信息处理与分析：通过信息系统对采集到的数据进行处理和分析，实时获取电力系统的运行状态、负荷需求等信息，并进行预测和评估。

3. 优化调度与控制：根据实时获取的信息，通过自动化控制手段对电力系统进行优化调度和控制，包括发电机组的启停、负荷的调节、线路的切换等。

4. 故障诊断与处理：通过自动化系统对电力系统的故障进行诊断和处理，及时采取措施修复故障，保证电力系统的安全运行。

5. 远程监控与操作：通过远程通信技术，实现对电力系统的远程监控和操作，减少人力资源的浪费，提高调度效率。

三、电力系统调度自动化的应用案例1. 智能负荷预测与调度：通过对历史数据和实时数据的分析，预测未来一段时间的负荷需求，并根据预测结果进行调度，实现电力系统的负荷均衡和节能减排。

2. 能源优化调度：通过对电力系统的供需关系进行分析和优化，合理安排发电机组的运行模式和负荷的分配，最大限度地提高能源利用效率。

3. 故障自动诊断与处理：通过对电力系统的故障模式和故障特征进行学习和分析，建立故障诊断模型，并实现对故障的自动诊断和处理，提高故障处理的效率和准确性。

4. 风电与光伏发电的调度管理：对于风电和光伏发电等可再生能源，通过对天气预报和发电机组的实时数据进行分析和调度，实现对可再生能源的合理利用和调度管理。

调度自动化系统中光字牌告警的应用作者：张建来源：《中国新技术新产品》2009年第10期摘要:随着变电站综合自动化系统的普及,调度自动化系统监视的信息需求日趋庞大。

需要对各类信息进行有效和直观的监视,而光字牌就是监视的手段之一。

本文阐述了电力调度自动化系统中光字牌信息的应用和功能扩展,提供了通过光字牌信息对事故信息进行监控的思路和实现。

在工程实施中得到实践,切实提高运行人员的监视效率。

关键词:调度自动化系统;事故判断;保护光字牌1 技术发展背景及需求安全生产,始终是电力系统首要的准则。

调度自动化系统,则为电力系统的安全调度生产,提供着实时的各类信息,成为电力系统调度的最重要依据。

保证信息的准确性,实时性,并辅助调度人员和监控人员对纷杂信息的快速分析、判断,则成为调度自动化系统的发展要求。

目前电力调度自动化主站系统面临如下的问题:随着变电站综合自动化技术的普及,以及经济的飞速发展促使电网的容量也不断的扩大,变电站系统上传的电网实时信息数量急剧的增加。

变电站综合自动化技术的日益完善,也使得对变电站信息的监控更加全面。

从电网保护事件到装置自检报告,从通讯状态到机房环境的监视,越来越多的信息被传动到调度自动化系统。

在保障电网安全生产的前提下,电力系统对运行的经济效益也愈加重视,变电站的无人值也成为必然。

由调度自动化系统或者集控系统来完成对变电站的无人值守监视。

这就要求变电站监控系统能将尽可能多的信息传到到远动主站,不仅仅是电网的运行状态,还包括变电站各智能装置的运行状态、变电站环境状态,甚至包括消防信息、防盗信息等。

要求日益全面,以方便监控人员及时、全面的掌握变电站的运行状况,保障电网的安全运行。

设备的位置信号,各装置的保护信号,压板信息乃至直流信号,一个110kV的无人值守站接收的遥信量就接近两千。

随着各种检测技术的发展,各检测信息点也会日益增加。

面对日益繁多的信息,调度人员和监控人员在对电网的实时监控中,需要时刻保持高度注意力,及时了解电网任何异常信号,掌握电网的运行状况。
