ICP-MS测量水中可溶性重金属元素一、实验目的1、了解电感耦合等离子体质谱仪的基本结构和工作原理。
2、掌握样品的进样要求。
3、掌握利用电感耦合等离子体质谱仪测定可溶性元素及元素总量的方法。
4、学习电感耦合等离子体质谱仪测样的方法设置。
二、实验原理水样经过预处理后，采用电感耦合等离子体质谱仪进行检测，根据元素的质谱图或特征离子进行定性、定量分析。
样品由载气带入雾化系统后，以气溶胶形式进入等离子体的轴向通道，在高温和惰性气体中被充分蒸发、解离、原子化和电离，转化成的带电荷的正离子经离子采集系统进入质谱仪，质谱仪根据离子的质荷比即元素的质量数进行分离并定性定量的分析。
在一定浓度范围内，元素质量数处所对应的信号响应值与其浓度成正比。
三、实验仪器与试剂1、仪器电感耦合等离子体质谱仪型号icap Q，0.45μm滤膜，聚乙烯容量瓶50ml、100ml，聚乙烯或聚四氟乙烯瓶100ml，移液枪等常用仪器设备。
2、试剂硝酸优级纯，混合标准溶液100ppm，氩气：纯度不低于99.99%，调谐液，实验用水：电阻率≥18MΩ·cm，其余指标满足GB/T 6682中的一级标准。
四、实验步骤1、样品预处理将水样采集后立即用0.45μm的滤膜过滤，并加50%硝酸将酸度调节至pH＜2。
2、校准曲线的绘制取0.5ml混合标准溶液至50ml容量瓶中，用2%硝酸溶液定容，得到1ppm 的母液；用移液枪依次移取母液0.1ml、0.5ml、1ml、2ml、3ml、4ml、5ml至100ml容量瓶中，2%硝酸溶液定容，依次得到1ppb、 5 ppb、10 ppb、20 ppb、30 ppb、40 ppb、50 ppb的溶液。
3、空白试样的制备用实验用水代替样品，按步骤1制备实验室空白试样。
4、仪器调试打开电脑，软件，点燃等离子体后，仪器需预热稳定30min。
首先用质谱仪调谐溶液对仪器的灵敏度、氧化物和双电荷进行调谐，在仪器的灵敏度、氧化物、双电荷满足要求的条件下，调谐溶液中所含元素信号强度的相对标准偏差≤5%。
JIANGXI AGRICULTURAL UNIVERSITY 本科毕业论文（设计）题目：水质重金属激光在线检测仪设计学院：姓名：学号：专业：年级：指导教师二0 一四年四月摘要随着现代社会的发展，水质重金属污染越来越严重，给生态环境和人类健康造成很大危害，因此，对水质重金属污染物进行快速定量检测意义重大。
而常规的水质重金属检测方法如原子光谱法、紫外-可见分光光度法、质谱法、电化学分析法、基于QCM技术的检测方法、基于纳米材料的检测方法等，这些方法虽然检测灵敏度高，但存在分析复杂、分析周期长等问题，不能进行实时在线和多元素同时测量。
而采用激光诱导击穿光谱(LIBS)技术对水质重金属污染物进行快速定量分析的新方法。
LIBS技术是一种基于原子发射光谱定性和定量的分析技术，具有分析周期短、结构简单、对分析对象破坏小、远距离非接触式分析及可多元素同步分析等特点，能适应各种恶劣环境，可实现实时在线检测，对实时监测环境质量有重大意义，在各大领域已展现了其巨大的应用潜力。
本设计是江西农业大学工学院生物光电实验室的水质重金属激光在线检测仪的要求而设计的，主要是为检测系统提供机械装置，使其适应实验室内实验，并且可以在实验室移动。
本装置主要包括运动部分和工作部分，运动装置部分是用平机螺栓以及T型螺母将工业万向车轮固定与框架结构上。
工作装置部分，是由水泵、橡胶水管、安全阀和调速阀联接而成，保证工作部分水压过大时不会损坏工作部件和水的循环使用。
关键字：LIBS（激光诱导击穿光谱）技术；重金属AbstractWith the development of modern society, the water heavy metal pollution is becoming more and more seriously,which has direct influence on the ecological environment and human health.Therefore, rapid quantitative detection the water metal pollutants in the soil is of great significance.And the common heavy metal detection methods such as Atomic spectroscopy, UV Vis spectrophotometry, mass spectrometry, electrochemical analysis, detection method based on QCM technology, detection method based on Nanometer materials and so on.Those methods have a number of weaknesses such as complicated analysis,a longer analyzing cycle,poor real-time measurement and long cycle analyzing and so on. this paper raised a method which rapid and quantitative analysis of heavy metal pollution in water using laser induced breakdown spectroscopy (LIBS). LIBS is a qualitative and quantitative analytic technology based on atomic emission spectrum which has many advantages such as a shorter analyzing cycle,simple structure,little damage to the analysis objects, non-contact analysis over a long distance and multielement analyzing simultaneously,etc.It’s adaptive to various bad environments, available to real-time online detection which is of considerable significance in Real-time monitoring of the environmental quality as well as in other fields shows its great potential applications. The design is for the design quality of heavy metal online laser detecting instrument Jiangxi Agricultural University Institute of biological photoelectric laboratory requirements, is mainly a mechanical device for detecting system, which can adapt to the laboratory experiments, and can move in the laboratory. The device mainly comprises a moving part and working part, motion device part use flat machine bolt and T type nut to fix industry universal wheel with the frame structure. Working device, is composed of a water pump, rubber hose, safety valve and speed regulating valve together, when the water cycle work pressure is too high.guarantee the Part of the work would not be damagedKey words : LIBS (laser induced breakdown spectroscopy) technique; heavy metal目录中文摘要 (I)英文摘要 (II)绪论 (1)前沿及意义 (1)一、方案设计 (2)1.1 功能分析 (2)1.2 结构形式 (2)1.3 机械结构设计特点 (2)1.4 方案结构设计与分析 (3)二、承载结构部分设计 (4)2.1 框架结构设计与选取 (4)2.2 螺栓的计算与设计 (5)2.3 强力角件的选择 (6)2.4 工业车轮的选择 (7)2.5 型材选择的校核 (8)三、实验部分结构设计 (9)总结 (13)参考文献 (14)致谢 (15)绪论前言及意义水是人类的生命之源，在没有人为污染的情况，水中的重金属的含量取决于水与土壤、岩石的相互作用，其值一般很低，不会对人体健康造成危害。

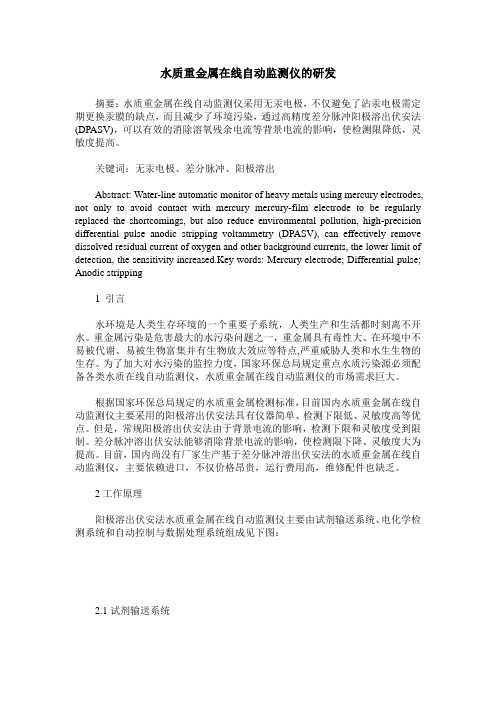

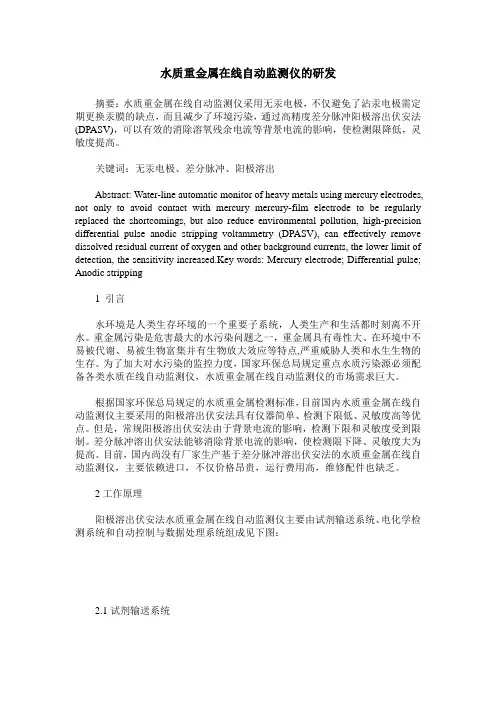

水质重金属在线自动监测仪的研发摘要：水质重金属在线自动监测仪采用无汞电极，不仅避免了沾汞电极需定期更换汞膜的缺点，而且减少了环境污染，通过高精度差分脉冲阳极溶出伏安法(DPASV)，可以有效的消除溶氧残余电流等背景电流的影响，使检测限降低，灵敏度提高。
关键词：无汞电极、差分脉冲、阳极溶出Abstract: Water-line automatic monitor of heavy metals using mercury electrodes, not only to avoid contact with mercury mercury-film electrode to be regularly replaced the shortcomings, but also reduce environmental pollution, high-precision differential pulse anodic stripping voltammetry (DPASV), can effectively remove dissolved residual current of oxygen and other background currents, the lower limit of detection, the sensitivity increased.Key words: Mercury electrode; Differential pulse; Anodic stripping1 引言水环境是人类生存环境的一个重要子系统，人类生产和生活都时刻离不开水。
重金属污染是危害最大的水污染问题之一，重金属具有毒性大、在环境中不易被代谢、易被生物富集并有生物放大效应等特点,严重威胁人类和水生生物的生存。
为了加大对水污染的监控力度，国家环保总局规定重点水质污染源必须配备各类水质在线自动监测仪，水质重金属在线自动监测仪的市场需求巨大。

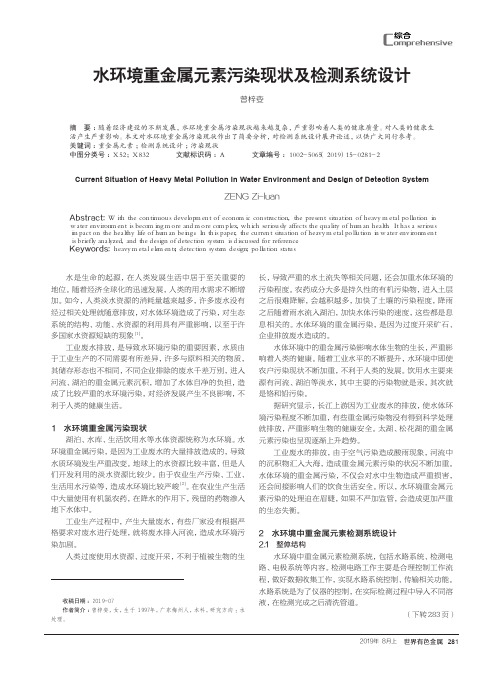

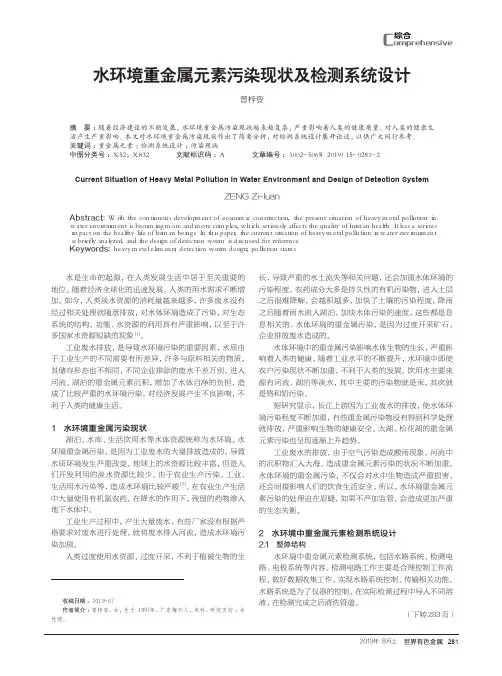

水环境重金属元素污染现状及检测系统设计曾梓娈（桂林理工大学环境科学与工程学院，广西 桂林 ５４１０００）摘 要：随着经济建设的不断发展，水环境重金属污染现状越来越复杂，严重影响着人类的健康质量。
对人类的健康生活产生严重影响。
本文对水环境重金属污染现状作出了简要分析，对检测系统设计展开论述，以供广大同行参考。
关键词：重金属元素；检测系统设计；污染现状中图分类号：Ｘ５２；Ｘ８３２ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１９）１５－０２８１－２Current Situation of Heavy Metal Pollution in Water Environment and Design of Detection SystemZENG Zi-luan（Ｓｃｈｏｏｌ ｏｆ Ｅｎｖｉｒｏｎｍｅｎｔａｌ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ， Ｇｕｉｌｉｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｇｕｉｌｉｎ ５４１０００，Ｃｈｉｎａ）Abstract: Ｗｉｔｈ ｔｈｅ ｃｏｎｔｉｎｕｏｕｓ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｅｃｏｎｏｍｉｃ ｃｏｎｓｔｒｕｃｔｉｏｎ， ｔｈｅ ｐｒｅｓｅｎｔ ｓｉｔｕａｔｉｏｎ ｏｆ ｈｅａｖｙ ｍｅｔａｌ ｐｏｌｌｕｔｉｏｎ ｉｎ ｗａｔｅｒ ｅｎｖｉｒｏｎｍｅｎｔ ｉｓ ｂｅｃｏｍｉｎｇ ｍｏｒｅ ａｎｄ ｍｏｒｅ ｃｏｍｐｌｅｘ， ｗｈｉｃｈ ｓｅｒｉｏｕｓｌｙ ａｆｆｅｃｔｓ ｔｈｅ ｑｕａｌｉｔｙ ｏｆ ｈｕｍａｎ ｈｅａｌｔｈ． Ｉｔ ｈａｓ ａ ｓｅｒｉｏｕｓ ｉｍｐａｃｔ ｏｎ ｔｈｅ ｈｅａｌｔｈｙ ｌｉｆｅ ｏｆ ｈｕｍａｎ ｂｅｉｎｇｓ． Ｉｎ ｔｈｉｓ ｐａｐｅｒ， ｔｈｅ ｃｕｒｒｅｎｔ ｓｉｔｕａｔｉｏｎ ｏｆ ｈｅａｖｙ ｍｅｔａｌ ｐｏｌｌｕｔｉｏｎ ｉｎ ｗａｔｅｒ ｅｎｖｉｒｏｎｍｅｎｔ ｉｓ ｂｒｉｅｆｌｙ ａｎａｌｙｚｅｄ， ａｎｄ ｔｈｅ ｄｅｓｉｇｎ ｏｆ ｄｅｔｅｃｔｉｏｎ ｓｙｓｔｅｍ ｉｓ ｄｉｓｃｕｓｓｅｄ ｆｏｒ ｒｅｆｅｒｅｎｃｅ．Keywords: ｈｅａｖｙ ｍｅｔａｌ ｅｌｅｍｅｎｔｓ； ｄｅｔｅｃｔｉｏｎ ｓｙｓｔｅｍ ｄｅｓｉｇｎ； ｐｏｌｌｕｔｉｏｎ ｓｔａｔｕｓ水是生命的起源，在人类发展生活中居于至关重要的地位。
