新能源汽车--电动汽车电机驱动系统 ppt课件

新能源汽车--电动汽车电机驱动系统 ppt课件

第 12 页

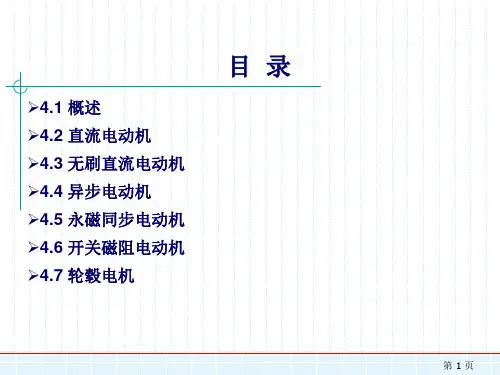

4.2.1 直流电动机的分类
➢4．复励直流电动机 ➢复励直流电动机有并励和串励两个励磁绕组，电动机的磁通 由两个绕组内的励磁电流产生。若串励绕组产生的磁通势与 并励绕组产生的磁通势方向相同称为积复励。若两个磁通势 方向相反，则称为差复励。
➢复励直流电动机的永磁励磁部分采用高磁性材料钕铁硼，运 行效率高。由于电动机永磁励磁部分有稳定的磁场，因此用 该类电动机构成驱动系统时易实现再生制动功能。同时由于 电动机增加了增磁绕组，通过控制励磁绕组的励磁电流或励 磁磁场的大小，能克服纯永磁他励直流电动机不能产生足够 的输出转矩来满足电动汽车低速或爬坡时的大转矩要求，而 电动机的重量或体积比串励电动机的小。
第 11 页
4.2.1 直流电动机的分类
➢2．并励直流电动机 ➢并励直流电动机的励磁绕组与电枢绕组相并联，共用同一电 源，性能与他励直流电动机基本相同。并励绕组两端电压就 是电枢两端电压，但是励磁绕组用细导线绕成，其匝数很多， 因此具有较大的电阻，使得通过它的励磁电流较小。 ➢3．串励直流电动机 ➢串励直流电动机的励磁绕组与电枢绕组串联后，再接于直流 电源，这种直流电动机的励磁电流就是电枢电流。这种电动 机内磁场随着电枢电流的改变有显著的变化。为了使励磁绕 组中不致引起大的损耗和电压降，励磁绕组的电阻越小越好， 所以串励直流电动机通常用较粗的导线绕成，它的匝数较少。
第 25 页
4.3.2 无刷直流电动机结构与特点
➢(5) 再生制动效果好，因无刷直流电动机转子具有很高的永久 磁场，在汽车下坡或制动时电动机可完全进入发电机状态，给 电池充电，同时起到电制动作用，减轻机械刹车负担； ➢(6) 体积小、重量轻、比功率大，可有效地减轻重量、节省空 间； ➢(7) 无机械换向器，采用全封闭式结构，防止尘土进入电动机 内部，可靠性高； ➢(8) 控制系统比异步电动机简单。 ➢缺点是电动机本身比交流电动机复杂，控制器比有刷直流电 动机复杂。
新能源汽车驱动电机及其控制 ppt课件

新能源汽车驱动电机及其控制 ppt课件


逆变器的结构原理
44
逆变器的结构原理
45
驱动电机的结构原理-三相异步电机原理
•
小结
本节讲述了使用IGBT进行逆变的原理，需要注意的 是了其基本原理。
46
主要内容
1 2
汽车驱动电机概述
驱动电机的结构原理
3
4
逆变器的结构原理
电机检测与故障分析
47
电机检测与故障分析（比亚迪e5）
48
电机检测与故障分析（知豆D2）
请完成1.3.2、1.3.3测试题 讲解测试题
36
主要内容
1 2
3 4
汽车驱动电机概述
驱动电机的结构原理
逆变器的结构原理
电机检测与故障分析
37
逆变器的结构原理
38
逆变器的结构原理
绝缘栅双极型晶体管IGBT
39
逆变器的结构原理
40
逆变器的结构原理
41
逆变原理
43
应用：巡逻车、电动观光车、电动叉车等
2、交流异步电机：
优点：效率高、成本低 、结构简单、制造方便、可靠性好；缺点：体积大、质 量大、功率密度低 应用：大功率、低速车辆，尤其是驱动系统功率需求较大的大型电动客车、特 斯拉等（矢量变频控制，缩小与同步电机差距），调速范围大 3、永磁同步电机 优点：小体积、轻量化、功率密度高，能耗小20%；缺点：成本高。应用广泛 4、开关磁阻电机
19
驱动电机的结构原理-三相异步电机原理
20
驱动电机的结构原理-三相异步电机原理
21
驱动电机的结构原理-三相异步电机原理
22
驱动电机的结构原理-三相异步电机原理
23
驱动电机的结构原理-三相异步电机原理
新能源汽车与电动机控制 PPT

新能源汽车与电动机控制 PPT

TOYOTA PRIUS（电机50KW），可节油40%。
插电混合动力PLUG IN HYBRID 插电式混合动力，能供更好的节油比例，但会消耗一定的电能，
例如大众高尔夫TwinDrive（电机130KW），每百公里8度电和 2.5L的油耗。
混合动力动力的运用特征
THS（丰田混合动力系统）主要操作特征
为使我们的天空变蓝，人与地球生态资源的和谐共处，开 发清洁、高效、智能化的新能源，取代现在正在使用的内燃机 热力的车辆，是该时期的迫切需要；
发展纯电动、混合动力和燃料电池电动化的电力车辆，是 该时期汽车动力的转型，主要体现了电动机、电力控制、电瓶 技术在车辆上可靠的安全性——新能源车的特点主要体现了汽 车电力驱动的运用（高压）。
（三种驱动形式称为三纵、高压电三装置管理控制驱动的形式又称三横）。
4、高压电装置特征
直流高压电池输出与变频器连接到电机的导线路，都是高压导线，绝 缘性很高，均以橙色表示，在养护、维修时有风险，应规范注意安全
防护，断电10分钟后才能进行操作！
纯电动车的电力驱动系统整体布置结构
纯电动汽车产品结构简述
后舱动力电池
预充电接线盒
后底板下动力电池 高压线束总成
DCDC转换
前舱车身电器 小电池
前舱动 力电池
驱动力管理 控制MCU
高压电机 驱动总成
典型EV纯电动汽车结构与控制原理图
点火开关唤醒
外部充电
燃料电池电动车
燃料电池工作原理
虽然燃料电池名字里面有“燃料”字样，同时氢气也 能够跟氧气在一起剧烈燃烧，但在燃料电池却不是利用燃 烧来获取能量，而是利用氢气跟氧气化学反应过程中的+电荷转移来形成电流的。
新能源汽车与电动机控制
新能源汽车动力系统控制技术 ppt课件

新能源汽车动力系统控制技术 ppt课件

Page 48
控制系统开发管理流程介绍
Page 49
控制系统开发管理流程介绍
控制系统开发管理流程概述
电子产品/系统开发管理平台： 包括需求管理平台（Rational DOORs）、需求缺陷变更管理 平台（Rational Change）和软件配置管理平台（Rational Synergy），这些管理平台是当今汽车行业在开发阶段流行推 广应用的平台管理软件。
美国加州环保局1989年立法 扩大了诊断零部件范围 增加了对系统的诊断要求，如催化器失效、失火、蒸汽泄漏等 建立了标准化故障码和通讯协议
Page 76
电控系统故障诊断
故障诊断概述
K线
Page 77
电控系统故障诊断
故障诊断概述
CAN网络
Page 78
电控系统故障诊断
故障诊断概述
控制系统开发管理流程介绍
Page 28
控制系统开发管理流程介绍
Page 29
控制系统开发管理流程介绍
Page 30
控制系统开发管理流程介绍
Page 31
控制系统开发管理流程介绍
丰田(TOYOTA)
Page 32
控制系统开发管理流程介绍
Page 33
控制系统开发管理流程介绍
Page 34
控制系统开发管理流程概述
控制系统开发流程
Page 13
控制系统开发管理流程介绍
测试中需要使用的几种典型路况
Page 14
控制系统开发管理流程介绍
Page 15
控制系统开发管理流程介绍
Page 16
控制系统开发管理流程介绍
Page 17
控制系统开发管理流程介绍
Page 18
新能源汽车驱动电机及其控制培训课件(ppt 54页)

新能源汽车驱动电机及其控制培训课件(ppt 54页)


应用：大功率、低速车辆，尤其是驱动系统功率需求较大的大型电动客车、特 斯拉等（矢量变频控制，缩小与同步电机差距），调速范围大
3、永磁同步电机
优点：小体积、轻量化、功率密度高，能耗小20%；缺点：成本高。应用广泛
4、开关磁阻电机
优点：结构简单，效率高（>85%）,成本低，调速灵活（可以通过改变电压， 导通和关断角度，拥有很好的调速范围和能力）；缺点：转矩脉动较大，噪音 大。在电动汽车上在试验阶段
目前电动汽车基本上使用交流异步电机和永磁同步电机两种。
2020/4/20
7
汽车驱动电机概述—电机控制系统
2020/4/20
8
汽车驱动电机概述—电机控制系统
2020/4/20
9
汽车驱动电机概述—电机控制系统
2020/4/20
10
汽车驱动电机概述—电机控制系统
2020/4/20
11
汽车驱动电机概述—电机控制系统
2020/4/20
4
汽车驱动电机概述—驱动电机的特性 （1）体积小，质量轻，功率密度大； （2）效率高，高效区广； （3）恒功率范围广； （4）高安全性、舒适性； （5）可有效回收能量
2020/4/20
5
汽车驱动电机概述—电机分类
正弦波无刷直流电机（BLAC）=三相交流永磁同步电机（PMSM）
2020/4/20
小结
•本节讲述了驱动电机的类型及电机控制系统的总 体结构，本节需要注意的是电机控制系统总体构造。
2020/4/20
12
主要内容
1
汽车驱动电机概述
2
驱动电机的结构原理
3
逆变器的结构原理
4
电机检测与故障分析
新能源汽车驱动电机及其控制(PPT 54页)

新能源汽车驱动电机及其控制(PPT 54页)


驱动电机的结构原理-三相异步电机原理
小结
• 本节讲述了永磁同步电动机的结构和原理，需要注 意的是电机的不同运行状态。
2020/5/30
33
驱动电机的结构原理-直流电机
2020/5/30
34
驱动电机的结构原理-开关磁阻电机
2020/5/30
35
分组演练、测试
第1、2组按照工单完成电机控制台架的认识和测试任务； 第3、4组使用实车操作。操作内容： 1、举升比亚迪e5轿车，观察电机及电机控制器的安装 位置； 2、举升车辆，分别变换前进、倒档，加速，松开加速踏 板，踩下制动踏板，观察电机的各种运行状态。

2020/5/30
40
逆变器的结构原理
2020/5/30
41
逆变器的结构原理
2020/5/30
42
逆变器的结构原理
2020/5/30
43
逆变器的结构原理
2020/5/30
44
逆变器的结构原理
2020/5/30
45
驱动电机的结构原理-三相异步电机原理
小结
• 本节讲述了使用IGBT进行逆变的原理，需要注意的 是了其基本原理。
6
汽车驱动电机概述—电机分类
1、直流电机
优点：调速性能良好；起动性能好；具有较宽的恒功率范围；控制较为简单； 价格便宜。缺点：效率低；维护工作量大；转速低；质量和体积大
应用：巡逻车、电动观光车、电动叉车等
2、交流异步电机：
优点：效率高、成本低 、结构简单、制造方便、可靠性好；缺点：体积大、质 量大、功率密度低
目前电动汽车基本上使用交流异步电机和永磁同步电机两种。
2020/5/30
7
汽车驱动电机概述—电机控制系统
电动汽车技术培训课件-电机驱动系统讲义

电动汽车技术培训课件-电机驱动系统讲义

一、直流电动机的分类
直流电动机分为绕组励磁式直流电动机和永磁式直流电动机。在电动汽车所采用 的直流电动机中，小功率电动机采用的是永磁式直流电动机，大功率电动机则采用绕 组励磁式直流电动机。
绕组励磁式直流电动机根据励磁方式的不同，可分为他励式、并励式、串励式和 复励式4种类型。
1．他励式直流电动机 他励式直流电动机的励磁绕组与电枢绕组无连接关系，而由其他直流电源对励磁
绕组供电，因此励磁电流不受电枢端电压或电枢电流的影响。 他励式直流电动机在运行过程中励磁磁场稳定而且容易控制，容易实现电动汽车
的再生制动要求。当采用永磁激励时，虽然电动机效率高、重量轻和体积小，但由于 励磁磁场固定，电动机的机械特性不理想，难以满足电动汽车起动和加速时的大转矩 要求。
11
第二节 直流电机驱动系统
14
第二节 直流电机驱动系统
二、直流电动机的工作原理
15
第二节 直流电机驱动系统
16
第二节 直流电机驱动系统
17
第二节 直流电机驱动系统
18
第二节 直流电机驱动系统
三、直流电动机的调速
1．调压调速 由式可知，在负载转矩T和磁通量不变时，降低电枢电压，可以降低转速，
从而得到一系列平行的机械特性，如图所示。但只能在额定电压以下进行调速。 其优点是：可平滑调速，控制方便；机械特性硬，稳定性好；调速范围大，可 达6～10倍。
直流电机驱动系统即由直流电源供给电机的驱动系统，交流电机驱动系统即由交流电源供给电
机的驱动系统。
电机是电动汽车驱动系统的核心部件，其性能的好坏直接影响电动汽车驱动系统的性能，
特别是影响电动汽车的最高车速、加速性能及爬坡性能等。
电动汽车驱动系统对于电机有以下要求：
汽车电工电子技术基础课件第七章纯电动汽车与电源变换器

汽车电工电子技术基础课件第七章纯电动汽车与电源变换器


7-2 电源变换器
7-2 电源变换器
设开关管的导通时间为 ton，截止时间为 toff（见图 7-2-2c），脉冲波形的占空比定 义为
当开关管饱和导通时，忽略饱和压降，uE≈Ui，则输出电压平均值为
电路采取 LC 滤波，V2 为续流二极管。当开关管 V1 导通时，二极管 V2 截止；当 V1 截止时，电感 L 的自感电动势 eL 极性如图 7-2-2c 所示。自感电动势 eL 加在 RL V2 的回路上，二极管 V2 导通（电容 C 同时放电），负载 RL 中继续保持原方向电流。续 流滤波波形如图 7-2-2d 所示。
7-1 纯电动汽车
（1）三相笼型异步电动机的结构 如图 7-1-23 所示，三相笼型异步电动机主要由定子和转子两部分组成。
7-1 纯电动汽车
（2）三相笼型异步电动机的工作原理 三个对称绕组互成 120°嵌入铁芯槽中，并以星形 连接，当通入三相交流电时，在三个绕组中会产生同样 按正弦规律变化的旋转磁场（设转速为 no）。由于转 子绕组是闭合的，因此转子绕组中便有感应电流流过， 绕组中的感应电流同时又受到旋转磁场的作用从而产生 电磁转矩，于是转子就沿着旋转磁场的方向旋转起来 （设转速为 no），如图 7-1-24 所示。
7-1 纯电动汽车
9）直流充电接口。输入高压直流电，经直流充电接口直接为动力蓄电池充电（见图 7-1-14）。
10）DC/DC 变换器将动力蓄电池输出的高压直流电转换为低压直流电，为车辆低压 电路提供电源（见图 7-1-15）。
7-1 纯电动汽车
（2）低压系统 电动汽车低压系统是指由 12 V 或 24 V 低压直流电源供电的零部件系统。一方面为 灯光、仪表、车身附件等常规低压电器供电；另一方面为整车控制器、高压电气设备的 控制电路和辅助部件供电。 电动汽车与燃油汽车的低压系统相比，主要区别在于燃油汽车的辅助蓄电池是由与 发动机相连的发电机充电，而电动汽车的辅助蓄电池则是由动力蓄电池通过 DC/DC变换 器充电（见图 7-1-16）。
电动汽车电机控制与驱动技术课件：电动汽车能量系统的电源变换装置

电动汽车电机控制与驱动技术课件：电动汽车能量系统的电源变换装置

图 7-5 有源逆变与无源逆变的感念
第四节 AC/DC功率变换器结构和工作原理 AC/DC功率变换器（模块）的作用就是将交流电压如220V、110V转换成电子设 备需要的稳定直流电压，电动汽车中AC/DC的功能主要是将交流发电机发出的交流 电转换成直流电提供给用电器或储能设备储存。AC/DC功率变换模块电路的一般原 理如图7-6所示，图中Vref为参考电压，PWM为脉冲宽度调制式开关变换器。AC/DC 功率变换模块由输入滤波电路、全波整流和滤波电路、DC/DC变换电路、过电压和 过电流保护电路、控制电路和输出整流电路组成。整流电路的作用是将交流电压变 为直流脉冲电压，输入滤波电路的作用是使整流后的电压更加平滑，并将电网中的 杂波滤除以免对模块产生干扰，同时输入滤波器也阻止模块自身产生的干扰影响。 DC/DC变换电路和控制电路是模块的关键环节，由它实现直流电压的转换和稳压。
2）双向DC/DC变换器的应用
电动汽车中的电机是典型的有源负荷，电机根据驾驶员的不同指令，既可以工作 在电动状态又可以工作在再生发电状态，既可以吸收电池组电能将其转换成机械 能输出，也可以将机械能转换成电能反馈给电池组。由于电动汽车中的电机的转 速范围很宽，行驶过程中频繁加速、减速，而且在电动汽车运行过程中蓄电池电 压的变化范围也是很大的，在这样的条件下如果用蓄电池组直接驱动电机运转， 会造成电机驱动性能的恶化，使用直流／直流( DC/DC)变换器可以将蓄电池组的 电压在一定的负荷范围内稳定在一个相对较高的电压值，从而可以明显提高电机 的驱动性能。另一方面，DC/DC变换器又可以将电机制动时，由机械能转化而来 的电能回馈给蓄电池组，以可控的方式对蓄电池组进行充电，这对于电池电动汽 车有着非常重要的意义

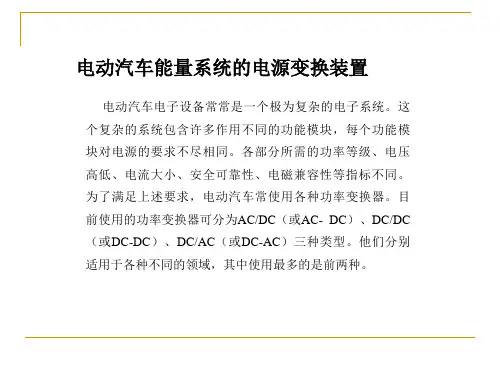

电动汽车能量系统的电源变换装置
