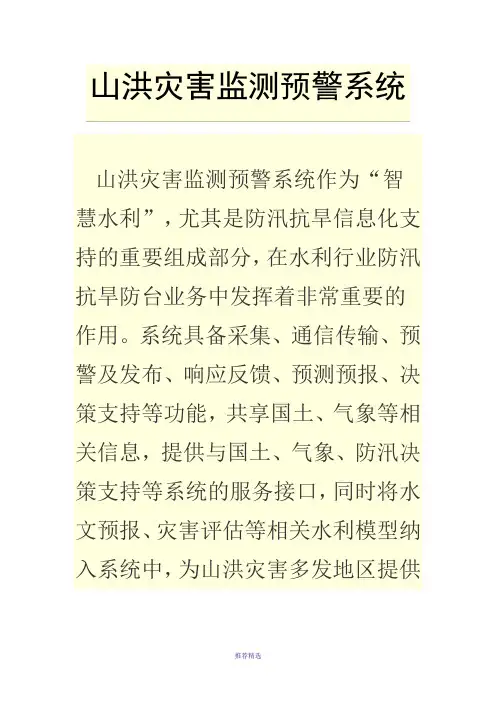

山洪灾害监测预警系统用户手册

山洪灾害监测预警系统作为“智慧水利”，尤其是防汛抗旱信息化支持的重要组成部分，在水利行业防汛抗旱防台业务中发挥着非常重要的作用。

系统具备采集、通信传输、预警及发布、响应反馈、预测预报、决策支持等功能，共享国土、气象等相关信息，提供与国土、气象、防汛决策支持等系统的服务接口，同时将水文预报、灾害评估等相关水利模型纳入系统中，为山洪灾害多发地区提供监测、预警、决策、抢险、调度等全面的服务和支持。

大唐电信山洪灾害监测预警系统将大唐自主知识产权的声学驻波数字水位计及无线接力传输系统等专利产品和技术运用其中，同时在应用系统研发中也不断创新，挖掘了基于陆气耦合的小流域洪水预报方法及系统等两项专利。

创新产品和技术的运用，使系统在先进性、可靠性和决策支持能力等方面有了很大程度的提升。

一、建设目标山洪灾害监测预警系统是山洪防治非工程措施的重要组成部分，系统根据国家《山洪灾害防治县级非工程措施建设实施方案编制大纲》（下简称《编制大纲》）要求进行开发，在国家四部委的联合部署下，山洪灾害监测预警系统向着功能更加全面、技术更加先进、操作更加人性和预警更加准确的方向不断向前发展。

本系统立足以客户为中心、市场为导向、效益最大化的新型运营模式下实现山洪预警，减少人民群众生命财产损失的核心目标，真正发挥山洪防治非工程措施的重要作用。

二、案例简介针对地质地貌复杂，易受台风等天气现象直接或间接影响，暴雨频发，易发生山洪、泥石流、滑坡等地质灾害的地区，防灾减灾，结合物联网设计思想，大唐电信结合自身TD网络、芯片设计与制造、终端应用、信息安全等领域的优势，专门打造了专业级山洪灾害监测预警整体解决方案。

系统以数据采集监测为基础，借助通信网络设施，以山洪灾害监测预警系统软件为核心，以多种信息发布手段为窗口，集雨水情、国土、气象监测系统和预警系统于一体，通过对各类数据的整合、查询、分析，从而提高灾害监测预警效率，保障国家及人民群众生命财产安全。

预警发布：属于系统的核心展示功能之一，主要功能是根据预警分析引擎分 析的结果，在地图上以不同颜色闪烁的方式展示各乡镇的预警级别及相关信息， 并自动分析影响范围、预警对象，提供预警信息发送手段。
二、系统体系结构
【模块结构】 湖南省102个县（市、区）级山洪灾害预警系统由不同公司分3年分别承建， 但是基本上符合国家防总颁布的技术规范及要求，所以系统基本功能模块均包括八 大模块：基础信息查询、水雨情监测、水情预报、预警发布、应急响应、气象信息、 工情信息、数据及权限管理。
二、系统体系结构
【预警分析模型】 系统预警分二个级别：县级预警和乡镇预警。 县级预警级别按1、2、3、4级设置，分别用红、橙、黄、蓝4种颜色对县名闪 烁警示，预警指标主要考虑县域内面上的降雨情况和乡镇预警情况，初步考虑 采用下表指标：
二、系统体系结构
【预警分析模型】 乡镇预警按准备转移和实施转移2级设置，分别用红、黄2种颜色对乡镇名
目录
一、系统概述 二、系统体系结构 三、系统功能 四、短信机使用 五、软件现场演示
一、系统概述
山洪灾害是山丘区在一定强度或持续降雨下，因特殊地形地质条件而发生的自 然灾害，具有突发性、能量集中、冲击力强，破坏性大等特点，极易对人民生命财 产和国民经济造成严重损失，已成为我省防灾减灾中的突出问题，是山丘区经济社 会可持续发展的重要制约因素之一。
闪烁警示，预警指标分别对应警戒、转移雨量（水位），即当实测雨量24小时 达到90～110mm，或者水位达到警戒水位，为准备转移预警；当实测雨量24 小时累计达到130～150mm，或者水位达到转移水位，为实施转移预警。
二、系统体系结构
工情查询：包括大中型水库、及小山塘等基础资料查询检索。 数据及权限管理：包括部门、人员、小流域、行政区划、监测站、自然村、 以及他们之间的相互关系数据维护以及对系统提供数据访问安全服务。

中小河流洪水、山洪地质灾害气象风险预警服务业务平台技术手册目录一、综述 (1)1. 功能精简和变更 (1)2. 产品的更改和新产品定义 (2)3. 数据路径 (3)二、服务器端模块的更改以及配置 (5)1. 雨量累计模块的功能和设置 (5)2. 风险实况产品模块的功能和设置 (8)三、客户端模块更改和配置 (17)1. 基本界面介绍和数据配置 (17)2. 风险交互订正模块的使用 (18)3. 风险产品制作模块的配置和使用 (19)四、快速安装和使用指南 (36)1. 服务器端的安装和本地化 (36)2. 客户端的安装和本地化 (37)3. 风险产品交互和加工步骤 (40)一、综述中小河流洪水、山洪地质灾害气象风险预警服务业务平台2013版是在2012年山洪版的基础上进行了精简，并增加风险产品的实况和修订后形成的版本，该版本作为2013年发布的主版本。

本手册重点讲解和2012版本区别和新增的功能，旧有的配置和功能请参考以下几个文档：《SWAN1.5及山洪版安装简要说明》《SWAN2012年11月版改进和本地化要点》以及SWAN相关的历史手册。

1. 功能精简和变更本次开发针对2012山洪版系统进行精简，将强对流天气相关部分移除，保留QPE、自动站、面雨量等功能，专门用于中小流域和山洪沟的监视、报警和服务。

原则上按照监测、报警、服务三大部分设计，去掉SWAN中不相关的功能，重点突出风险的实况监测和服务。

用户地图基础信息显示功能（需要本地化数据）：（1）灾害点包括区域内所有中小河流、山洪沟、地质滑坡点基本信息。

（2）区域内责任人联系方式。

（3）市、县、乡镇的基本信息。

监测功能：（1）对自动站、QPE、QPF、面雨量，风险实况可进行叠加显示，实时更新数据，面雨量分时段（1h、3h、6h、12h、24h）。

（2）对自动站的雨量实况进行列表进行排序，按最大到最小显示最大的10个站点。

（3）可查询自动站面雨量的时序变化。

⼭洪灾害监测预警系统⽤户⼿册项⽬编号：版本：3.3状态：⼭洪灾害监测预警平台⽤户操作⼿册本⽂件属深圳市东深电⼦股份有限公司所有，未经书⾯许可，不得以任何形式复印或传播。

⽬录1简介 (10)1.1系统概述 (10)1.2登录/注销系统 (10)2功能操作详解 (10)2.1⾸页 (10)2.2⽔⾬情监测 (13)2.2.1实时⽔⾬情 (13)2.2.1.1实时⾬情 (13)2.2.1.2⽔库实时⽔情 (14)2.2.1.3河道实时⽔情 (14)2.2.1.4⾬量极值信息 (15)2.2.1.5⽔位极值信息 (16)2.2.2⾬情查询 (17)2.2.2.1降⾬查询 (17)2.2.2.2时段⾬量 (18)2.2.2.3逐⽇降⾬查询 (19)2.2.2.4多站⾬量棒图 (20)2.2.2.5区域降⾬统计 (21)2.2.3⽔库⽔情查询 (21)2.2.3.1⽔位流量查询 (21)2.2.3.2⽔位⽰意图 (23)2.2.3.3均值查询 (23)2.2.3.4极值查询 (25)2.2.3.5特征值统计 (26)2.2.3.6库容曲线 (27)2.2.4河道⽔情查询 (28)2.2.4.1⽔位流量查询 (28) 2.2.4.2均值查询 (29)2.2.4.4特征值统计 (31)2.2.5⽔⾬情数据维护 (32) 2.2.5.1河道⽔情维护 (32) 2.2.5.2⽔库⽔情维护 (33) 2.2.5.3降⾬量维护 (34)2.2.6基础数据 (35)2.2.6.1⽔库汛限⽔位 (35) 2.2.6.2⽔库防洪指标 (37) 2.2.6.3⽔位库容关系维护 (39) 2.2.6.4河道防洪指标 (40) 2.2.6.5⽔位流量关系维护 (42) 2.3预警响应 (43)2.3.1预警发布 (43)2.3.1.1预警信息管理 (43) 2.3.1.2预警短信管理 (48) 2.3.1.3⾃定义短信管理 (50) 2.3.1.4预警⼴播管理 (52) 2.3.1.5⾃定义⼴播管理 (54) 2.3.2响应服务 (55)2.3.2.1响应信息管理 (55) 2.3.2.2响应反馈 (56)2.3.2.3灾情统计 (58)2.3.2.4⼭洪快报 (59)2.3.3常识介绍 (60)2.3.3.1县简介 (60)2.3.3.2响应措施 (61)2.3.3.3系统简介 (61)2.3.3.5建设原则 (62)2.3.3.6⼯作流程 (63)2.3.3.7⼀般响应流程 (63) 2.3.3.8突发响应流程 (64) 2.3.3.9堤防抢险图说 (64) 2.3.3.10⽔⾬情说明 (65)2.3.4预警维护 (66)2.3.4.1测站预警配置 (66)2.3.4.2⾏政区预警配置 (68) 2.3.4.3响应部门⼈员配置 (73) 2.3.4.4预警短信配置 (74)2.4⽓象国⼟ (75)2.4.1⽓象信息 (75)2.4.1.1天⽓预报 (75)2.4.1.2卫星云图 (75)2.4.1.3雷达图 (76)2.4.1.4台风信息 (76)2.4.1.5实时⾬量 (77)2.4.2国⼟信息 (77)2.4.2.1隐患点信息管理 (77) 2.5值班管理 (79)2.5.1值班⼯作 (79)2.5.1.1值班安排 (79)2.5.1.2值班⽇志 (80)2.5.1.3值班统计 (81)2.5.1.4RTU在线状态查询 (82) 2.5.1.5RTU电压温度查询 (82) 2.5.2图像视频监控 (84)2.5.2.1图像监控 (84)2.5.2.2视频监控 (86)2.5.2.3图像/视频资料管理 (87) 2.5.3预案管理 (88)2.5.3.1预案地图 (88)2.5.3.2预案管理 (89)2.5.3.3预案展⽰ (92)2.5.4移动平台 (92)2.5.4.1移动巡检 (92)2.5.4.2险情上报 (93)2.6洪⽔预报 (95)2.6.1洪⽔预报 (95)2.6.1.1⾬情分析 (95)2.6.1.2预报计算 (95)2.6.1.3⼭洪影响分析 (96)2.6.1.4结果查询 (96)2.6.1.5精度评定 (97)2.6.1.6参数管理 (98)2.6.1.7站点绑定 (98)2.6.1.8⼈⼯填报 (99)2.7基础信息 (101)2.7.1测站信息管理 (101)2.7.1.1测站信息管理 (101)2.7.1.2监测设备管理 (103)2.7.1.3巡查设备信息 (104)2.7.1.4RTU信息管理 (105)2.7.2.1⼩流域基本信息 (106) 2.7.2.2⼩流域社会经济状况 (107) 2.7.3⾏政区基本信息 (107)2.7.3.1县乡村信息管理 (107) 2.7.4历史灾害信息 (109)2.7.4.1历史灾情管理 (109)2.7.4.2灾害影响范围 (110)2.7.5⼯程信息 (111)2.7.5.1河道信息管理 (111)2.7.5.2堤防信息管理 (113)2.7.5.3⽔库信息管理 (114)2.7.5.4路涵⼯程 (115)2.7.5.5桥梁⼯程 (116)2.7.5.6塘坝⼯程 (117)2.7.5.7安置点信息管理 (117) 2.7.6调查评价 (119)2.7.6.1企事业信息管理 (119) 2.7.6.2防治区基本情况 (120) 2.7.6.3社会经济情况表 (120) 2.7.6.4防治区调查成果 (121) 2.7.6.5危险区调查成果 (122) 2.7.6.6洪⽔痕迹调查 (122)2.7.6.7暴⾬洪⽔调查 (122)2.7.6.8⼭洪沟基本信息 (124)2.7.6.9防洪区⽔闸信息 (124)2.7.6.10调查评价⽂档管理 (125) 2.8统计报表 (128)2.8.1.1各站逐时降⾬⽇报表 (128) 2.8.1.2各站逐⽇降⾬⽉报表 (130) 2.8.1.3各站逐⽇降⾬年报表 (130) 2.8.1.4各站逐⽉降⾬年报表 (131) 2.8.1.5各站降⾬报表 (132)2.8.1.6各站累计降⾬报表 (132)2.8.1.7旬⽉⾬量报表 (133)2.8.2⽔情报表 (133)2.8.2.1⽔库⽔情逐时⽇报表 (133) 2.8.2.2⽔库⽔情逐⽇⽉报表 (134) 2.8.2.3⽔库⽔情逐⽉年报表 (134) 2.8.2.4⽔库超汛限⽔位统计表 (135) 2.8.2.5河道⽔位逐时⽇报表 (136) 2.8.2.6河道流量逐时⽇报表 (136) 2.8.2.7河道⽔位逐⽇⽉报表 (137) 2.8.2.8河道流量逐⽇⽉报表 (137) 2.8.2.9河道⽔位逐⽉年报表 (138) 2.8.2.10河道流量逐⽉年报表 (138) 2.8.2.11河道超警戒⽔位统计表 (139) 2.9系统管理 (139)2.9.1权限管理 (139)2.9.1.1模块信息 (139)2.9.1.2⾓⾊信息 (141)2.9.1.3模块操作项 (144)2.9.2⽤户管理 (146)2.9.2.1⽤户信息 (146)2.9.2.2个⼈信息 (147)2.9.3.1机构信息 (149)2.9.3.2⾏政区划信息 (150)2.9.4⽇志管理 (151)2.9.4.1系统⽇志 (151)2.9.5系统配置 (152)2.9.5.1站点定制 (152)2.9.5.2系统全局配置 (154)2.9.5.3数据备份 (154)2.9.5.4系统介绍管理 (155)2.9.5.5系统链接 (155)2.9.6异常数据管理 (156)2.9.6.1异常参数设置 (156)2.9.6.2异常数据管理 (157)2.10⼭洪灾害预警移动办公系统 (158)2.10.1⾬情 (158)2.10.2河道⽔情 (159)2.10.3地图模式 (161)2.10.4卫星云图 (162)2.10.5台风路径 (163)2.10.6地质灾害 (163)2.10.7预案、⼿册 (164)2.10.8巡查上报 (166)2.10.9通讯录 (167)2.10.10防汛简报 (168)2.10.11移动巡检 (170)2.10.12⼭洪预警信息 (171)2.10.13险情上报 (172)1简介1.1系统概述⼭洪灾害监测预警平台采⽤先进的flex 4技术，给⽤户提供更友好的操作体验。
