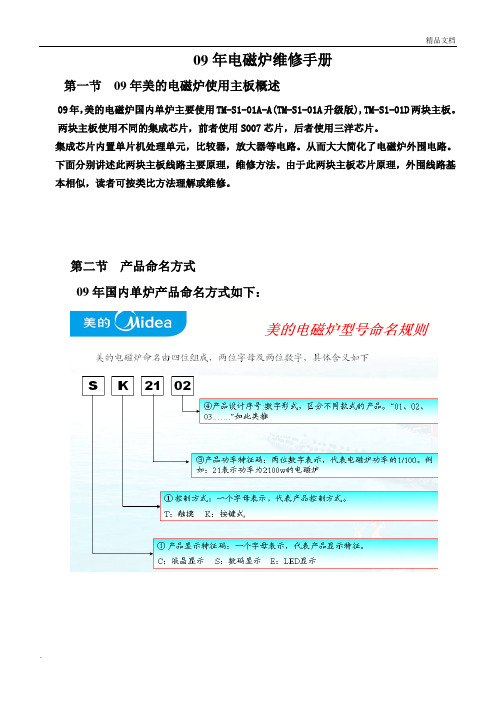

09年电磁炉维修手册第一节09年美的电磁炉使用主板概述09年，美的电磁炉国内单炉主要使用TM-S1-01A-A(TM-S1-01A升级版),TM-S1-01D两块主板。

两块主板使用不同的集成芯片，前者使用S007芯片，后者使用三洋芯片。

集成芯片内置单片机处理单元，比较器，放大器等电路。

从而大大简化了电磁炉外围电路。

下面分别讲述此两块主板线路主要原理，维修方法。

由于此两块主板芯片原理，外围线路基本相似，读者可按类比方法理解或维修。

第二节产品命名方式09年国内单炉产品命名方式如下：第三节电磁炉产品爆炸图一、电磁炉的结构分析电磁炉的立体结构分析图电磁炉的结构相对来说较简单，主要由：塑料外壳、陶瓷面板、电控系统、散热系统等构成。

如下图：⑴、塑料面盖和塑料底座构成了电磁炉的塑料外壳。

⑵、陶瓷面板就是电磁炉上的微晶玻璃板。

⑶、电控系统主要由主电路板、显示板、线圈盘等组件构成。

⑷、散热系统由散热风机、温度传感器、电路板散热片等组成。

电磁炉的整体结构图微晶面板塑料底座主电路板显 示 板线 圈 盘塑料面盖风 机第四节电磁炉工作原理一、电磁炉工作原理1、电磁炉的加热原理电磁炉主要是利用电磁感应原理将电能转换为热能的厨房电器。

当电磁炉在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压。

电磁炉线圈盘上就会产生交变磁场，磁力线就会在锅具底部反复切割变化，使锅具底部产生环状电流（涡流），并利用无数的小涡流高速振荡铁分子，致使器皿本身自行高速发热，然后通过热量传递原理，使器皿加热盛装在其内的东西。

这种振荡生热的加热方式，能减少热量传递的中间环节，大大提高制热效率。

电磁炉是应用高频感应涡流生热的原理设计制造的，它保持并大大优于一般热源炉的烹饪功能，有“烹饪之神”的美誉。

2、电磁炉电控部分工作原理3、电磁炉工作流程：4、美的电磁炉电气性能参数5、电磁炉各种功能控制原理目前，电磁炉行业里各大品牌厂家的产品，一般就产品功能设计来说都各有特色，自成一家。

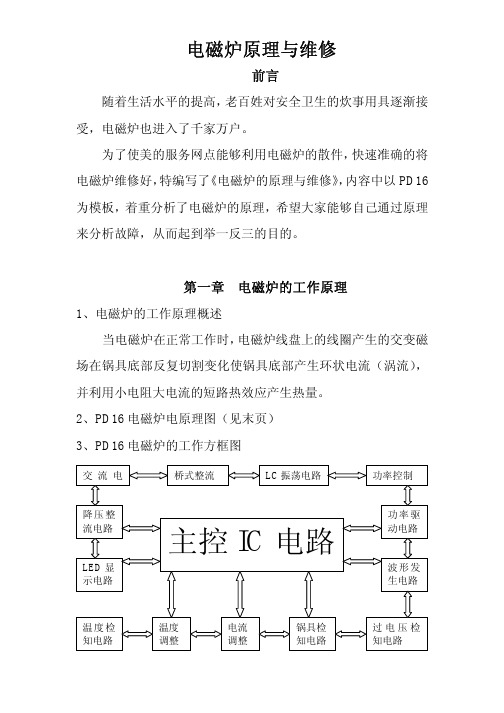

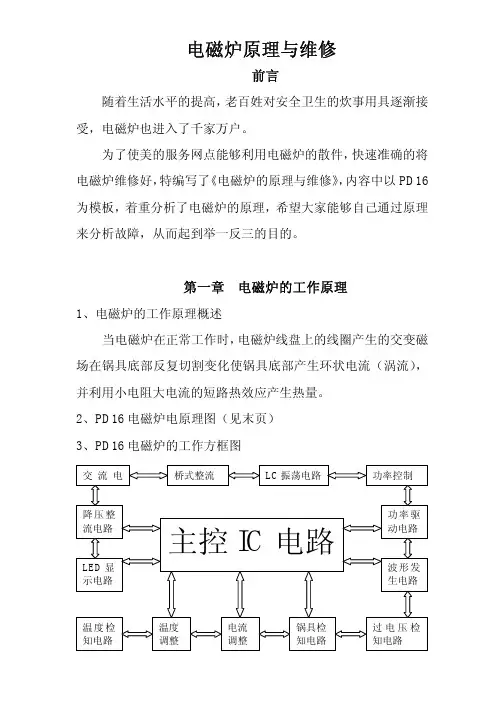

电磁炉原理与维修前言随着生活水平的提高，老百姓对安全卫生的炊事用具逐渐接受，电磁炉也进入了千家万户。

为了使美的服务网点能够利用电磁炉的散件，快速准确的将电磁炉维修好，特编写了《电磁炉的原理与维修》，内容中以PD16为模板，着重分析了电磁炉的原理，希望大家能够自己通过原理来分析故障，从而起到举一反三的目的。

第一章电磁炉的工作原理1、电磁炉的工作原理概述当电磁炉在正常工作时，电磁炉线盘上的线圈产生的交变磁场在锅具底部反复切割变化使锅具底部产生环状电流（涡流），并利用小电阻大电流的短路热效应产生热量。

2、PD16电磁炉电原理图（见末页）3、PD16电磁炉的工作方框图第二章电磁炉主要部件功能1、陶瓷板：进口高级耐热晶化陶瓷板。

2、高压主基板：构成主电流回路。

3、低压主基板：电脑控制功能。

4、LED线路板：显示工作状态和传递操作指令。

5、线盘：将高频交变电流转换成交变磁场（P AN）。

6、风扇组件：散热辅助元件（FAN）。

7、IGBT：通过低电流信号、控制大电流的通断（IGBT）。

8、桥式整流块：将交流电源转换为直流电源（BD101）。

9、热敏电阻件：将热量信号传递到控制电路。

10、热开关组件：感应IGBT工作温度，从而保护IGBT由于过热损坏。

第三章电磁炉集成块功能1、C80C49-143A：中央处理器集成快（Ic1）。

2、SN7407N：高压输出缓冲器/驱动器（Ic2）。

3、HD74LS145：四—十线译码器/驱动器（Ic4）。

4、LM339：低功耗、低失调电压比较器（Ic5、IC6）。

5、TA8316S：驱动器（Ic3）。

第四章电磁炉的工作原理（PD16）电磁炉220v工频交流由AC IN插口接入，通过保险丝F101防止内部电路的过载及短路。

V A为并联压敏电路，防止外部供电电压过高，往往为烧毁自身来保护后级电路的安全。

C101为滤波电容，容量为2UF。

C101后级为大功率桥式整流块，可将前级的220v工频交流电整流为脉动直流电，脉动直流电通过扼流圈和C102的平滑滤波，将相对平稳的直流电供向下级PAN电磁线盘，PAN线盘与C103振荡电容组成LC振荡电路，从而在线盘上产生交变磁场。

09年电磁炉维修手册第一节09年美的电磁炉使用主板概述09年，美的电磁炉国内单炉主要使用TM-S1-01A-A(TM-S1-01A升级版),TM-S1-01D两块主板。

两块主板使用不同的集成芯片，前者使用S007芯片，后者使用三洋芯片。

集成芯片内置单片机处理单元，比较器，放大器等电路。

从而大大简化了电磁炉外围电路。

下面分别讲述此两块主板线路主要原理，维修方法。

由于此两块主板芯片原理，外围线路基本相似，读者可按类比方法理解或维修。

第二节产品命名方式09年国内单炉产品命名方式如下：第三节电磁炉产品爆炸图一、电磁炉的结构分析电磁炉的立体结构分析图电磁炉的结构相对来说较简单，主要由：塑料外壳、陶瓷面板、电控系统、散热系统等构成。

如下图：⑴、塑料面盖和塑料底座构成了电磁炉的塑料外壳。

⑵、陶瓷面板就是电磁炉上的微晶玻璃板。

⑶、电控系统主要由主电路板、显示板、线圈盘等组件构成。

⑷、散热系统由散热风机、温度传感器、电路板散热片等组成。

电磁炉的整体结构图第四节 电磁炉工作原理一、电磁炉工作原理微晶面板塑料底座主电路板显 示 板线 圈 盘塑料面盖风 机1、电磁炉的加热原理电磁炉主要是利用电磁感应原理将电能转换为热能的厨房电器。

当电磁炉在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压。

电磁炉线圈盘上就会产生交变磁场，磁力线就会在锅具底部反复切割变化，使锅具底部产生环状电流（涡流），并利用无数的小涡流高速振荡铁分子，致使器皿本身自行高速发热，然后通过热量传递原理，使器皿加热盛装在其内的东西。

这种振荡生热的加热方式，能减少热量传递的中间环节，大大提高制热效率。

电磁炉是应用高频感应涡流生热的原理设计制造的，它保持并大大优于一般热源炉的烹饪功能，有“烹饪之神”的美誉。

2、电磁炉电控部分工作原理3、电磁炉工作流程：4、美的电磁炉电气性能参数5、电磁炉各种功能控制原理目前，电磁炉行业里各大品牌厂家的产品，一般就产品功能设计来说都各有特色，自成一家。

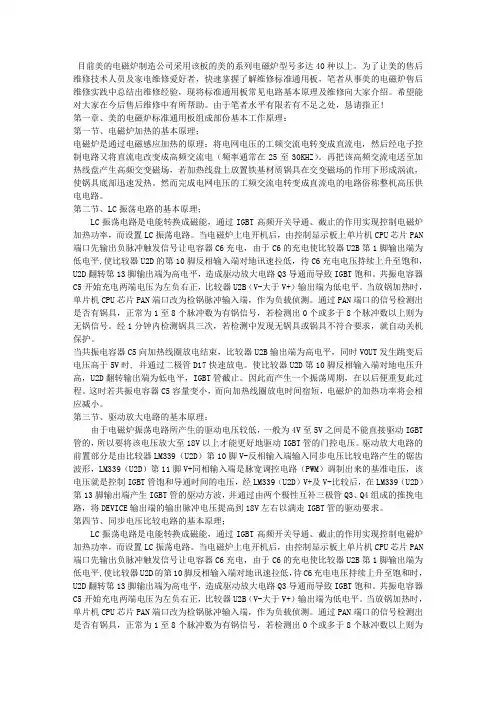

目前美的电磁炉制造公司采用该板的美的系列电磁炉型号多达40种以上。

为了让美的售后维修技术人员及家电维修爱好者，快速掌握了解维修标准通用板，笔者从事美的电磁炉售后维修实践中总结出维修经验，现将标准通用板常见电路基本原理及维修向大家介绍。

希望能对大家在今后售后维修中有所帮助。

由于笔者水平有限若有不足之处，恳请指正！第一章、美的电磁炉标准通用板组成部份基本工作原理：第一节、电磁炉加热的基本原理；电磁炉是通过电磁感应加热的原理；将电网电压的工频交流电转变成直流电，然后经电子控制电路又将直流电改变成高频交流电（频率通常在25至30KHZ）。

再把该高频交流电送至加热线盘产生高频交变磁场，若加热线盘上放置铁基材质锅具在交变磁场的作用下形成涡流，使锅具底部迅速发热。

然而完成电网电压的工频交流电转变成直流电的电路俗称整机高压供电电路。

第二节、LC振荡电路的基本原理；LC振荡电路是电能转换成磁能，通过IGBT高频开关导通、截止的作用实现控制电磁炉加热功率，而设置LC振荡电路。

当电磁炉上电开机后，由控制显示板上单片机CPU芯片PAN 端口先输出负脉冲触发信号让电容器C6充电，由于C6的充电使比较器U2B第1脚输出端为低电平,使比较器U2D的第10脚反相输入端对地讯速拉低，待C6充电电压持续上升至饱和，U2D翻转第13脚输出端为高电平，造成驱动放大电路Q3导通而导致IGBT饱和。

共振电容器C5开始充电两端电压为左负右正，比较器U2B（V-大于V+）输出端为低电平。

当放锅加热时，单片机CPU芯片PAN端口改为检锅脉冲输入端，作为负载侦测。

通过PAN端口的信号检测出是否有锅具，正常为1至8个脉冲数为有锅信号，若检测出0个或多于8个脉冲数以上则为无锅信号。

经1分钟内检测锅具三次，若检测中发现无锅具或锅具不符合要求，就自动关机保护。

当共振电容器C5向加热线圈放电结束，比较器U2B输出端为高电平，同时VOUT发生跳变后电压高于5V时, 并通过二极管D17快速放电。

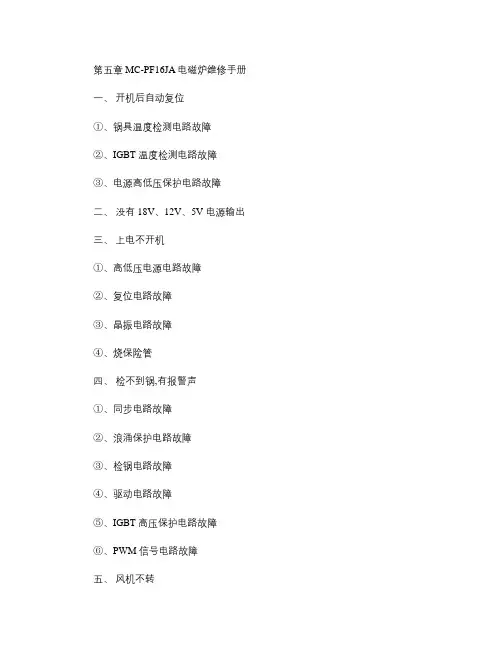

电磁炉故障维修笔记美的系列之二7 美的MC-DY181电磁炉美的MC-DY181电磁炉电路故障现象：通电掉闸，查为IGBT管、全桥击穿，更换后，通电开机，开始加热，但几分钟后故障重现。

故障原因：C405（5uF/400V）不良。

分析与检修：加热几分钟才击穿IGBT管，一般是IGBT流过的电流过大引起过热，或主回路谐振脉冲幅度不稳定。

该故障可能发生的原因有：（1）C405 +300V滤波电容变质。

（2）C404高频谐振电容损坏。

（3）VR1接触不良，R707等阻值变大，对CPUTMP87C807的28脚输送电压升高，造成21脚PWM功率输出升高。

通电测5Ⅴ、18Ⅴ、300V电源均正常。

断电后，用万用表在路测VR1、R707、R404没有发现异常。

拔掉电源插头，依次拆下C404、C405，发现C405容量有所下降，说明它性能不良，造成300V电压偏低，主回路为维持用户设定的功率而增大IGBT管导通时间，电流增大，引发温度逐渐升高而击穿。

更换C405后，低功率加热并监督整机电流4.4A正常值，增大功率电流逐渐上升，当功率增大至最大值，电流上升到7.6A，属正常值。

继续长时间试机，电磁炉始终正常工作。

温馨提示：电磁炉正常时的工作电流随电源电压、电磁炉功率、设定加热方式、锅具而改变。

对于1600W以上的电磁炉，高功率加热时整机电流一般为7A~9A，典型值为8A。

如果过高会击穿IGBT管，过低会出现加热慢。

8 美的MC_EF197电磁炉美的MC_EF197电磁炉电路故障现象1：功率高不可调节。

故障原因：D24击穿。

分析与检修：电磁炉开机加热时，CPU根据12脚采集的主回路电流值，与用户设定功率进行逻辑运算后，确定13脚PWM功率控制输出，经R40、EC9、C14、R41、C12积分变为相应值的直流电压，加到LM339的11脚，以与10脚的同步振荡锯齿波比较后，由13脚输出相应脉宽的加热脉冲，再经Q8、Q9放大后送IGBT管的G极，驱动加热线盘和C3高频谐振，将300V直流电压变换为高频磁场，感应炉面上的铁质锅具底部产生涡流，直接令锅底迅速发热，从而加热食物。

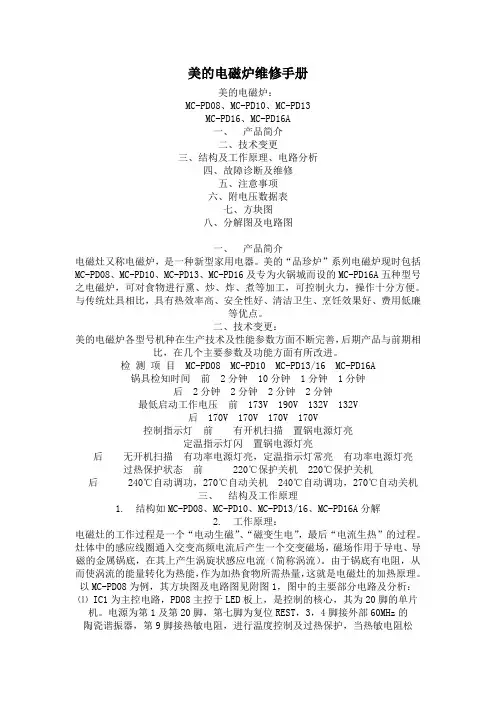

美的电磁炉维修手册美的电磁炉：MC-PD08、MC-PD10、MC-PD13MC-PD16、MC-PD16A一、产品简介二、技术变更三、结构及工作原理、电路分析四、故障诊断及维修五、注意事项六、附电压数据表七、方块图八、分解图及电路图一、产品简介电磁灶又称电磁炉，是一种新型家用电器。

美的“品珍炉”系列电磁炉现时包括MC-PD08、MC-PD10、MC-PD13、MC-PD16及专为火锅城而设的MC-PD16A五种型号之电磁炉，可对食物进行熏、炒、炸、煮等加工，可控制火力，操作十分方便。

与传统灶具相比，具有热效率高、安全性好、清洁卫生、烹饪效果好、费用低廉等优点。

二、技术变更：美的电磁炉各型号机种在生产技术及性能参数方面不断完善，后期产品与前期相比，在几个主要参数及功能方面有所改进。

检测项目 MC-PD08 MC-PD10 MC-PD13/16 MC-PD16A锅具检知时间前 2分钟 10分钟 1分钟 1分钟后 2分钟 2分钟 2分钟 2分钟最低启动工作电压前 173V 190V 132V 132V后 170V 170V 170V 170V控制指示灯前有开机扫描置锅电源灯亮定温指示灯闪置锅电源灯亮后无开机扫描有功率电源灯亮，定温指示灯常亮有功率电源灯亮过热保护状态前 220℃保护关机 220℃保护关机后 240℃自动调功，270℃自动关机 240℃自动调功，270℃自动关机三、结构及工作原理1. 结构如MC-PD08、MC-PD10、MC-PD13/16、MC-PD16A分解2. 工作原理：电磁灶的工作过程是一个“电动生磁”、“磁变生电”，最后“电流生热”的过程。

灶体中的感应线圈通入交变高频电流后产生一个交变磁场，磁场作用于导电、导磁的金属锅底，在其上产生涡旋状感应电流（简称涡流）。

由于锅底有电阻，从而使涡流的能量转化为热能，作为加热食物所需热量，这就是电磁灶的加热原理。

以MC-PD08为例，其方块图及电路图见附图1，图中的主要部分电路及分析：⑴ IC1为主控电路，PD08主控于LED板上，是控制的核心，其为20脚的单片机。
