山东临工挖掘机基础知识教材
- 格式：ppt
- 大小：8.57 MB
- 文档页数：109
下载文档原格式
合集下载
挖掘机基础知识培训教材资料
15 2020/7/9
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效的功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
16 2020/7/9
12 2020/7/9
3、接地比压： 接地压力指机器重量对地面产生的压力。接地比压的大小决定了挖 掘机适合工作的地面条件。用下面的公式表示： 接地压力=工作重量/全部与地面接触的面积 4、行走速度： 对于履带式挖掘机而言，行走时间大概占整个工作时间的十分之一 一般而言，两速可以满足挖掘机的行走性能。
临工挖掘机的标注
LG 6 220
整机重量为22吨 挖掘机械 临工
21 2020/7/9
八、挖掘机的性能评价标准
1、发动机：输出功率、油耗、环保； 2、液压系统：压力、流量、效率； 3、作业性能：速度、力量； 4、可靠性：结构件工作装置、车体等使用寿命； 5、安全性：防护措施 6、保养性：保养频率、方便性、费用； 7、操作的舒适性：驾乘空间与视野、座椅、操纵力矩。
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
17 2020/7/压力、 流量和方向）
高压油
原动机
液压泵 （送出液压油）
挖掘机基础知识培训教材
2010年3月1日 山东临工
2 2020/7/9
内容提要
一、挖掘机的定义 二、挖掘机的分类 三、挖掘机的结构 四、挖掘机的重要性能指标 五、挖掘机简单的液压回路 六、常见的液压符号 七、临工挖掘机型谱与标注 八、挖掘机的性能评价标准
山东临工装载机的操作培训教材
一、启动前检查
★轮胎气压异常导致故障
一、启动前检查
现象：胎冠中心部严重磨损。 原因：气压过高，导致轮胎胎冠部接地面积减少，局部负荷增大，磨耗加剧，严重时会爆胎。
★轮胎气压异常导致的故障
一、启动前检查
现象：轮胎的胎冠、胎肩部位严重脱层。 原因：缺气行驶、工作胎肩部位磨损加剧，生热过高， 导致胎侧胶与帘布层之间脱层，严重时爆胎。
9、蓄电池的检查
1）当电眼呈绿色时表示正常；当电眼呈白 色时表示电池报废；当电眼呈黑色时，表示 放电过度，需要充电后使用。 2）检查各极柱接线是否可靠。
一、启动前检查
10、燃油系统排水
拧松油水分离器下部的放 水螺堵，排出油水分离器 中的积水。
一、启动前检查
油水分离器
11、排放储气罐内的积水 储气罐
6、润滑脂的加注 润滑脂在铰接处溢出为佳！
一、启动前检查
★ 长期润滑不良，造成销轴异常磨损的故障。
一、启动前检查
7、紧固各部位的螺栓
紧 固 轮 辋 螺 栓
紧 固 传 动 轴 螺 栓
工作装置各销轴紧固螺栓
一、启动前检查
8、轮胎外观、气压的检查
1）外观有无损伤、磨偏情况 2）气压常温下： 前轮：0.39±0.01Mpa 后轮：0.33±0.01Mpa
1、发动机机油检查（在静态、水平、冷却状态下进行！）
一、启动前检查
作用：为各运动零件润滑，以形成油膜，减小摩擦阻力，降低功率消耗；清洗和冷却零件，以提高发动机 的可靠性和耐久性。
• 油位检查的步骤 ① 拔出油尺，用布擦净。 ② 将尺插回原处，再拔出。 ③ 油面应介于油尺上H和L的标记之间。 ④ 如果油面低于标记L，通过加油口加油。 ⑤ 如果油面高于H标记，应查明原因并排除。 ★ 如果在发动机工作后检查油面，应在关闭发动机 十五分钟后，再进行检查。检查前把车辆放平。 ★ 认真检查机油的量、色、气味、杂质！
《挖掘机基本知识的》PPT课件
• 配气机构：由气门、气门座、气门弹簧、 气门导管、凸轮轴、挺杆、摇臂及摇臂轴. 涡轮增压器,中冷器,空气滤芯等
在这里大家要注意的:可以给没有加装油浴式 空滤进行推销.
精选ppt
9
三:燃油机构
• 燃料供给系：由油箱、油泵、滤清器、:润滑机构
• 润滑系：由机油散热器、粗滤器、细滤器、 机油泵、机油感应器等组成
• 2:在力到分配阀以后,通过操作手柄的给他的先导信号后,分配阀再将 这液压力按给的先导信号,分配到各个工作装置,这个工作装置包括大 臂油缸,小臂油缸,铲斗油缸,回转马达,行走马达,再由这些工作装置将 这个液压力转换成机械力,从而完成各种挖掘机的操作.
精选ppt
5
３:挖掘机的发动机常识
• 3(1):首先我们先了解发动机的型号的表示 请看列3
挖掘机基本知识培训
2007年９月
精选ppt
1
沃尔沃挖掘机基本知识
• １；挖掘机的型号识别 • ２：挖掘机的基本工作原理 • ３；挖掘机的发动机常识 • ４；挖掘机的液压部分 • ５；挖掘机的工作装置 • ６：挖掘机的配件的基本知识
精选ppt
2
１；挖掘机的型号识别
• １；首先了解我们沃 尔沃的挖掘机基本型 号(请看列1)
三:先导操作手柄
主要包括:先导泵,操作手柄
精选ppt
14
５；挖掘机的工作装置
一:回转马达,回转减速 二:行走马达,行走减速 三:中央回转接头 四:四轮一带(引导轮,托链轮,支重轮,驱动轮,涨紧缸,履带) 五:大臂油缸,小臂油缸,斗杆油缸,大臂,小臂 六:铲斗,小臂头,工字架
精选ppt
15
６：挖掘机的配件的基本知识
精选ppt
16
谢谢
在这里大家要注意的:可以给没有加装油浴式 空滤进行推销.
精选ppt
9
三:燃油机构
• 燃料供给系：由油箱、油泵、滤清器、:润滑机构
• 润滑系：由机油散热器、粗滤器、细滤器、 机油泵、机油感应器等组成
• 2:在力到分配阀以后,通过操作手柄的给他的先导信号后,分配阀再将 这液压力按给的先导信号,分配到各个工作装置,这个工作装置包括大 臂油缸,小臂油缸,铲斗油缸,回转马达,行走马达,再由这些工作装置将 这个液压力转换成机械力,从而完成各种挖掘机的操作.
精选ppt
5
３:挖掘机的发动机常识
• 3(1):首先我们先了解发动机的型号的表示 请看列3
挖掘机基本知识培训
2007年９月
精选ppt
1
沃尔沃挖掘机基本知识
• １；挖掘机的型号识别 • ２：挖掘机的基本工作原理 • ３；挖掘机的发动机常识 • ４；挖掘机的液压部分 • ５；挖掘机的工作装置 • ６：挖掘机的配件的基本知识
精选ppt
2
１；挖掘机的型号识别
• １；首先了解我们沃 尔沃的挖掘机基本型 号(请看列1)
三:先导操作手柄
主要包括:先导泵,操作手柄
精选ppt
14
５；挖掘机的工作装置
一:回转马达,回转减速 二:行走马达,行走减速 三:中央回转接头 四:四轮一带(引导轮,托链轮,支重轮,驱动轮,涨紧缸,履带) 五:大臂油缸,小臂油缸,斗杆油缸,大臂,小臂 六:铲斗,小臂头,工字架
精选ppt
15
６：挖掘机的配件的基本知识
精选ppt
16
谢谢
山东临工装载机的操作培训教材-66页PPT文档资料
服务培训室 9 2019/10/25
一、启动前检查 ① 冷却液的加注标准
要求液面加至散热器散热立管上端面上1.5厘米以上。
② 冷却水使用注意事项
散热器中使用的水必须是“软水”，如蒸馏水、雨水或自来水。含 矿物质较高的河水或井水，易产生水垢，堵塞水道而降低散热性能， 所以不能使用。
服务培训室 10 2019/10/25
服务培训室 44 2019/10/25
四、操作规范
X
★ 由于操作不当、超负荷工作 或单桥受力，造成桥壳、主传 动螺旋伞齿轮损坏的故障！
四、操作规范
服务培训室 45 2019/10/25
5、铲装物料时，ቤተ መጻሕፍቲ ባይዱ载机铲斗插入料堆后，司机不收 四、操作规范
起铲斗而直接起升动臂。
服务培训室 46 2019/10/25
服务培训室 20 2019/10/25
9、蓄电池的检查
1）当电眼呈绿色时表示正常； 当电眼呈白色时表示电池报废； 当电眼呈黑色时，表示放电过 度，需要充电后使用。
2）检查各极柱接线是否可靠。
一、启动前检查
服务培训室 21 2019/10/25
10、燃油系统排水
拧松油水分离器 下部的放水螺堵， 排出油水分离器 中的积水。
一、启动前检查
LG933L
一、启动前检查
3-5
LG953L
LG956L
6-8 10-12
服务培训室 14 2019/10/25
6、润滑脂的加注
润滑脂在铰接处溢出为佳！
一、启动前检查
服务培训室 15 2019/10/25
一、启动前检查
★ 长期润滑不良，造成销轴异常磨损的故障。
服务培训室 16 2019/10/25
一、启动前检查 ① 冷却液的加注标准
要求液面加至散热器散热立管上端面上1.5厘米以上。
② 冷却水使用注意事项
散热器中使用的水必须是“软水”，如蒸馏水、雨水或自来水。含 矿物质较高的河水或井水，易产生水垢，堵塞水道而降低散热性能， 所以不能使用。
服务培训室 10 2019/10/25
服务培训室 44 2019/10/25
四、操作规范
X
★ 由于操作不当、超负荷工作 或单桥受力，造成桥壳、主传 动螺旋伞齿轮损坏的故障！
四、操作规范
服务培训室 45 2019/10/25
5、铲装物料时，ቤተ መጻሕፍቲ ባይዱ载机铲斗插入料堆后，司机不收 四、操作规范
起铲斗而直接起升动臂。
服务培训室 46 2019/10/25
服务培训室 20 2019/10/25
9、蓄电池的检查
1）当电眼呈绿色时表示正常； 当电眼呈白色时表示电池报废； 当电眼呈黑色时，表示放电过 度，需要充电后使用。
2）检查各极柱接线是否可靠。
一、启动前检查
服务培训室 21 2019/10/25
10、燃油系统排水
拧松油水分离器 下部的放水螺堵， 排出油水分离器 中的积水。
一、启动前检查
LG933L
一、启动前检查
3-5
LG953L
LG956L
6-8 10-12
服务培训室 14 2019/10/25
6、润滑脂的加注
润滑脂在铰接处溢出为佳！
一、启动前检查
服务培训室 15 2019/10/25
一、启动前检查
★ 长期润滑不良，造成销轴异常磨损的故障。
服务培训室 16 2019/10/25
山东临工装载机基础知识-36页文档资料
培训室 15 2019/11/20
5、平台代号
根据产品状态、技术性能、结构配置等，确定产品平台。一般分为经 济档、中档、中高档、高档5级，分别用数字2、3、6、8或9表示。
小于2吨的装载机不使用平台代号,在该字段用字母表示驱动方式。机 械驱动用M、静液压驱动用H、液力驱动省略字母。
装载机、压路机以外的产品不使用平台代号。
4
（超豪华型）
5
防滚翻
6
（防紫外线）
7
（改进Ⅲ型）
8
基本型
9
驾驶室一般用产品设计规定的基本配置，即基本型。在基本型的基础上， 可按用户需要选用棚架型、防滚翻等。 使用环境代号为“H”或“P”时，采用防紫外线驾驶室。 括号中的驾驶室类型及代号在原订货号中保留，不用于按QJ/LGJ02.032019编制产品型号的装载机。
培训室 20 2019/11/20
4、发动机代号
产品系列 （额定载重量t）
3.0
发动机品牌、型号
玉柴YC6108G系列 一拖LR6105
道依茨TD226B系列 锡柴CA6110
东风康明斯6BT5.9 康明斯4BT3.9 帕金斯1006-6 玉柴YC6J125G 康明斯QSB5.9
培训室 21 2019/11/20
培训室 32 2019/11/20
主要性能参数 续
(3) 提升能力 指作用在载荷重心处，能被动臂油缸从地面连续地提升到最高位 置的最大载荷。
(4) 铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
(5) 机重(操作重量) 空斗状态下的装载机，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机质量。
发动机代号
5、平台代号
根据产品状态、技术性能、结构配置等，确定产品平台。一般分为经 济档、中档、中高档、高档5级，分别用数字2、3、6、8或9表示。
小于2吨的装载机不使用平台代号,在该字段用字母表示驱动方式。机 械驱动用M、静液压驱动用H、液力驱动省略字母。
装载机、压路机以外的产品不使用平台代号。
4
（超豪华型）
5
防滚翻
6
（防紫外线）
7
（改进Ⅲ型）
8
基本型
9
驾驶室一般用产品设计规定的基本配置，即基本型。在基本型的基础上， 可按用户需要选用棚架型、防滚翻等。 使用环境代号为“H”或“P”时，采用防紫外线驾驶室。 括号中的驾驶室类型及代号在原订货号中保留，不用于按QJ/LGJ02.032019编制产品型号的装载机。
培训室 20 2019/11/20
4、发动机代号
产品系列 （额定载重量t）
3.0
发动机品牌、型号
玉柴YC6108G系列 一拖LR6105
道依茨TD226B系列 锡柴CA6110
东风康明斯6BT5.9 康明斯4BT3.9 帕金斯1006-6 玉柴YC6J125G 康明斯QSB5.9
培训室 21 2019/11/20
培训室 32 2019/11/20
主要性能参数 续
(3) 提升能力 指作用在载荷重心处，能被动臂油缸从地面连续地提升到最高位 置的最大载荷。
(4) 铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
(5) 机重(操作重量) 空斗状态下的装载机，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机质量。
发动机代号
《挖掘机基础培训》课件
划。
人员安全培训
确保操作人员熟悉挖掘 机操作规程，了解安全
风险。
工具准备
准备必要的工具，如铲 斗、斗杆等，以便在作
业过程中进行更换。
挖掘机的操作技巧
01
02
03
04
基本操作
学习如何启动、关闭挖掘机， 以及如何控制行走、旋转等基
本动作。
工作模式选择
了解并掌握挖掘机不同工作模 式的特点和适用场景，如挖掘
服务型制造转型
未来，挖掘机行业将更加注重服 务型制造的发展，通过提供全方 位的服务来提升客户体验和品牌
价值。
国际化发展
随着全球化进程的加速，挖掘机 企业将积极拓展国际市场，提升
国际竞争力。
THANKS
感谢观看
BIG DATA EMPOWERS TO CREATE A NEW ERA
《挖掘机基础培训》PPT课
件
• 挖掘机简介 • 挖掘机的操作基础 • 挖掘机维护与保养 • 挖掘机操作实例 • 挖掘机的发展趋势与未来展望
目录
CONTENTS
01
挖掘机简介
BIG DATA EMPOWERS TO CREATE A NEW
ERA
挖掘机的种类和用途
种类
挖掘机主要分为履带式挖掘机和 轮式挖掘机，每种类型又有多种 型号。
用途
挖掘机广泛应用于建筑、道路建 设、采矿、水利工程等领域，是 现代工程作业的必备机械。
挖掘机的发展历程
01
02
03
初创期
挖掘机的雏形可以追溯到 古代的简易挖土工具，随 着工业革命的发展，挖掘 机逐渐得到改进。
定期清洁
保持挖掘机外观整洁，定期清理驾驶 室、发动机和散热器上的灰尘和杂物 。
人员安全培训
确保操作人员熟悉挖掘 机操作规程，了解安全
风险。
工具准备
准备必要的工具，如铲 斗、斗杆等，以便在作
业过程中进行更换。
挖掘机的操作技巧
01
02
03
04
基本操作
学习如何启动、关闭挖掘机， 以及如何控制行走、旋转等基
本动作。
工作模式选择
了解并掌握挖掘机不同工作模 式的特点和适用场景，如挖掘
服务型制造转型
未来，挖掘机行业将更加注重服 务型制造的发展，通过提供全方 位的服务来提升客户体验和品牌
价值。
国际化发展
随着全球化进程的加速，挖掘机 企业将积极拓展国际市场，提升
国际竞争力。
THANKS
感谢观看
BIG DATA EMPOWERS TO CREATE A NEW ERA
《挖掘机基础培训》PPT课
件
• 挖掘机简介 • 挖掘机的操作基础 • 挖掘机维护与保养 • 挖掘机操作实例 • 挖掘机的发展趋势与未来展望
目录
CONTENTS
01
挖掘机简介
BIG DATA EMPOWERS TO CREATE A NEW
ERA
挖掘机的种类和用途
种类
挖掘机主要分为履带式挖掘机和 轮式挖掘机，每种类型又有多种 型号。
用途
挖掘机广泛应用于建筑、道路建 设、采矿、水利工程等领域，是 现代工程作业的必备机械。
挖掘机的发展历程
01
02
03
初创期
挖掘机的雏形可以追溯到 古代的简易挖土工具，随 着工业革命的发展，挖掘 机逐渐得到改进。
定期清洁
保持挖掘机外观整洁，定期清理驾驶 室、发动机和散热器上的灰尘和杂物 。
山东临工挖掘机基础知识教程
正确作业方法 续
利用回转动作进行推土作业将引 起铲斗和工作装置的不正常受力， 造成扭曲或焊缝开裂，甚至销轴折 断，故尽量避免此种操作
油缸内部装有缓冲装置，能够在靠近行 程末端逐渐地释放背压；如果在到达行 程末端后受到冲击载荷，活塞将直接碰 到缸头或缸底，容易造成油缸破损，因 此尽量到行程末端留有余隙。
铲斗类型 直边铲斗 曲边铲斗
曲边铲斗 物料比重
1.5t/m3--1.8t/m3 2.0t/m3
12、履带板 • 给机器装上合适的履带板是很重要的。对履带式挖掘机来说，选 择履带的标准是：只要有可能，尽量使用最窄的履带板。 • 常用履带类型：
• 齿履带板
• 平履带板
18 2020/2/7
五、挖掘机常见的液压符号及回路
2、中挖：整机重量在15-30T的挖掘机称之为中型挖掘机；主要用于各 种建筑工地、土方工程、中小型矿山开采等工程项目。
3、大挖：整机重量在40-200T的挖掘机称之为大型挖掘机；主要用于各 种大规模露天矿山的开采及大型基础建设，同时还被用于填海造地工 程及港湾河道疏通等大型工程等。
二、挖掘机的分类
26 2020/2/7
正确作业方法 续
◇ 应尽量避免使用铲斗挖掘岩石，否则会对机器造成较大破坏； ◇ 根据岩石的裂纹方向来调整车体的位置，使铲斗能够顺利铲入，进行
挖掘；把斗齿插入岩石裂纹中，用小臂和铲斗的力量挖掘 (应留心斗 齿的滑脱)； ◇ 对没有碎裂的大块岩石，应先破碎后再使用铲斗挖掘。
27 2020/2/7
一、性能参数与配置介绍 二、驾驶室内各功能操控介绍 三、LG660挖掘机的特点与竞争优势 四、LG660挖掘机与竞争对手的比较
37 2020/2/7
1、LG660运输尺寸
山东临工挖掘机基础知识及卖点培训教材BD-109页PPT资料
铲斗挖掘力
3、接地比压： 接地压力指机器重量对地面产生的压力。接地比压的大小决定了挖 掘机适合工作的地面条件。用下面的公式表示： 接地压力=工作重量/全部与地面接触的面积 4、行走速度： 对于履带式挖掘机而言，行走时间大概占整个工作时间的十分之一 一般而言，两速可以满足挖掘机的行走性能。
12 2019/11/18
挖掘机基础知识与卖点培训教材
目录
第一部分 挖掘机基础知识 第二部分 60挖掘机 第三部分 80挖掘机 第四部分 150挖掘机
第一部分 挖掘机基础知识
一、挖掘机的定义 二、挖掘机的分类 三、挖掘机的结构 四、挖掘机的重要性能指标 五、挖掘机常见的液压符号及回路 六、临工挖掘机型谱与标注 七、挖掘机的性能评价标准 八、挖掘机正确的作业方法
10 2019/11/18
2、挖掘力 • 对于挖掘力来说，挖掘力主要分为小臂挖掘力和铲斗挖掘力。 • 两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不
同，小臂挖掘力来自小臂油缸；而铲斗挖掘力来自铲斗油缸。在功 率（P=F×L）一定的情况下，与斗杆及大臂的长度成反比。
小臂挖掘力
11 2019/11/18
驾驶室总高度 2620mm 履带轨距
1500mm
尾部回转半径 1650mm 配重离地间隙
730mm
2、CT60工作范围
一、性能参数与配置
项目
单位：mm
最大挖掘半径
5990
最大挖掘深度
3846
最大垂直挖掘深度
3846
最大挖掘高度
5743
最大卸载高度
4163
备注：3.03m 大臂，1.54m 小臂
3、LG660主要性能参数
尽量进行左旋转装土，这样做视野开阔， 作业效率高；正确掌握旋转角度以减少用 于回转的时间；
挖掘机基础知识及卖点培训教材参考PPT
19 2020/8/7
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
20 2020/8/7
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
铲斗类型 直边铲斗 曲边铲斗
❖净功率 SAE J1349；ISO 9249（net horsepower）
12
§3-3 斗容
❖斗容是挖掘机三个主参数（操作重量， 发动机功率，斗容）之一。
❖斗容一般分为堆装和平装两种，挖掘机 常用标定斗容为堆装。
❖铲斗堆装容量有两种计算标准。
❖ SAE、PCSA、ISO、GB标准：1：1堆装； ❖ CECE标准：1：2堆装。
回转速度是指挖掘机空载时，稳定回转所能达到的平均最大速度。
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说，这种挖掘机在
0°到180°的范围内工作时，
加速阶段
回转马达有加速或减速，当转到270°
恒定阶段
减速阶段
到360°范围内时，回转速度达到稳定。
18 2020/8/7
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
13
1：1
1：2
四、重要性能指标
1、操作重量： 空斗状态下，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数（发动机功率， 铲斗容量，操作重量）之一，它决定了挖掘机的级别及 挖掘力的上限。
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
20 2020/8/7
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
铲斗类型 直边铲斗 曲边铲斗
❖净功率 SAE J1349；ISO 9249（net horsepower）
12
§3-3 斗容
❖斗容是挖掘机三个主参数（操作重量， 发动机功率，斗容）之一。
❖斗容一般分为堆装和平装两种，挖掘机 常用标定斗容为堆装。
❖铲斗堆装容量有两种计算标准。
❖ SAE、PCSA、ISO、GB标准：1：1堆装； ❖ CECE标准：1：2堆装。
回转速度是指挖掘机空载时，稳定回转所能达到的平均最大速度。
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说，这种挖掘机在
0°到180°的范围内工作时，
加速阶段
回转马达有加速或减速，当转到270°
恒定阶段
减速阶段
到360°范围内时，回转速度达到稳定。
18 2020/8/7
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
13
1：1
1：2
四、重要性能指标
1、操作重量： 空斗状态下，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数（发动机功率， 铲斗容量，操作重量）之一，它决定了挖掘机的级别及 挖掘力的上限。
山东临工装载机基础知识
产品系列（额定载重量t）
发动机品牌、型号
发动机代号
3.0
玉柴YC6108G系列
1
一拖LR6105
2
道依茨TD226B系列
3
锡柴CA6110
4
东风康明斯6BT5.9
5
康明斯4BT3.9
6
帕金斯1006-6
7
玉柴YC6J125G
8
康明斯QSB5.9
9
培训室
第二十二页，共35页。
产品系列（额定载重量t）
5、变速箱代号
变速箱配置
变速箱代号
液力传动行星式变速箱
1
液力传动定轴式变速箱
2
静液传动定轴式变速箱
3
机械传动定轴式变速箱
4
培训室
第二十四页，共35页。
6、驱动桥代号
驱动桥配置
驱动桥代号
钳盘式制动桥
1
湿式制动桥
2
ห้องสมุดไป่ตู้
培训室
第二十五页，共35页。
7、液压配置代号
液压配置
液压配置代号
图1-1 轮式装载机总体结构示意图1—柴油机 2—变矩器 3—工作泵 4—铰接销 5—转斗油缸 6—动臂 7—拉杆 8—铲斗 9—车架 10—驱动桥 11—动臂油缸 12—前传动轴 13—转向油缸 14—变速箱 15—后传动轴 16—配重
培训室
第九页，共35页。
第三部分 装载机的驱动路线
一、 产品型号
培训室
第十一页，共35页。
1、产品型号的构成
产品型号由企业标识、特征代号、产品类别代号、主参数代号、平台代号及换代号构成。表示如下：
培训室
第十二页，共35页。
2、特征代号
发动机品牌、型号
发动机代号
3.0
玉柴YC6108G系列
1
一拖LR6105
2
道依茨TD226B系列
3
锡柴CA6110
4
东风康明斯6BT5.9
5
康明斯4BT3.9
6
帕金斯1006-6
7
玉柴YC6J125G
8
康明斯QSB5.9
9
培训室
第二十二页，共35页。
产品系列（额定载重量t）
5、变速箱代号
变速箱配置
变速箱代号
液力传动行星式变速箱
1
液力传动定轴式变速箱
2
静液传动定轴式变速箱
3
机械传动定轴式变速箱
4
培训室
第二十四页，共35页。
6、驱动桥代号
驱动桥配置
驱动桥代号
钳盘式制动桥
1
湿式制动桥
2
ห้องสมุดไป่ตู้
培训室
第二十五页，共35页。
7、液压配置代号
液压配置
液压配置代号
图1-1 轮式装载机总体结构示意图1—柴油机 2—变矩器 3—工作泵 4—铰接销 5—转斗油缸 6—动臂 7—拉杆 8—铲斗 9—车架 10—驱动桥 11—动臂油缸 12—前传动轴 13—转向油缸 14—变速箱 15—后传动轴 16—配重
培训室
第九页，共35页。
第三部分 装载机的驱动路线
一、 产品型号
培训室
第十一页，共35页。
1、产品型号的构成
产品型号由企业标识、特征代号、产品类别代号、主参数代号、平台代号及换代号构成。表示如下：
培训室
第十二页，共35页。
2、特征代号
山东临工装载机实际操作指导培训教材
装载机操作培训教材
Shandong Lingong Construction Machinery Co. Ltd
Contents（内容）
第一部分 装载机的操作 第二部分 装载机的保养
服务培训室 2 2019/11/6
特别提示：
只有经过专门培训和许可的人员，才能操作和保养机器！
服务培训室 3 2019/11/6
LG933L
一、启动前检查
3-5
LG953L
LG956L
6-8 10-12
服务培训室 14 2019/11/6
6、润滑脂的加注
润滑脂在铰接处溢出为佳！
一、启动前检查
服务培训室 15 2019/11/6
一、启动前检查
★ 长期润滑不良，造成销轴异常磨损的故障。
服务培训室 16 2019/11/6
7、紧固各部位的螺栓
⑤ 如果油面高于H标记，应查明原因并排除。
★ 如果在发动机工作后检查油面，应在关闭发动机
十五分钟后，再进行检查。检查前把车辆放平。
★ 认真检查机油的量、色、气味、杂质！
服务培训室 8 2019/11/6
2、冷却液位检查
液面充满水箱
水箱水位
一、启动前检查
作用：把受热零件吸收的部分热量及时散发出去，保证发动机在最 适宜的温度状态下工作。
避免突然起步、转向或 制动；
雪地坡道停车时，要把 铲斗降到地面。
服务培训室 52 2019/11/6
四、操作规范
四、操作规范
11、上坡时要降低重心，工作装置举升时严禁转向 。 当下坡时，应在低速档上缓慢行驶，禁止熄火滑行。 铲载重物，下坡时应倒退行驶。
服务培训室 53 2019/11/6
Shandong Lingong Construction Machinery Co. Ltd
Contents（内容）
第一部分 装载机的操作 第二部分 装载机的保养
服务培训室 2 2019/11/6
特别提示：
只有经过专门培训和许可的人员，才能操作和保养机器！
服务培训室 3 2019/11/6
LG933L
一、启动前检查
3-5
LG953L
LG956L
6-8 10-12
服务培训室 14 2019/11/6
6、润滑脂的加注
润滑脂在铰接处溢出为佳！
一、启动前检查
服务培训室 15 2019/11/6
一、启动前检查
★ 长期润滑不良，造成销轴异常磨损的故障。
服务培训室 16 2019/11/6
7、紧固各部位的螺栓
⑤ 如果油面高于H标记，应查明原因并排除。
★ 如果在发动机工作后检查油面，应在关闭发动机
十五分钟后，再进行检查。检查前把车辆放平。
★ 认真检查机油的量、色、气味、杂质！
服务培训室 8 2019/11/6
2、冷却液位检查
液面充满水箱
水箱水位
一、启动前检查
作用：把受热零件吸收的部分热量及时散发出去，保证发动机在最 适宜的温度状态下工作。
避免突然起步、转向或 制动；
雪地坡道停车时，要把 铲斗降到地面。
服务培训室 52 2019/11/6
四、操作规范
四、操作规范
11、上坡时要降低重心，工作装置举升时严禁转向 。 当下坡时，应在低速档上缓慢行驶，禁止熄火滑行。 铲载重物，下坡时应倒退行驶。
服务培训室 53 2019/11/6
山东临工挖掘机基础知识及卖点培训教材BD 精品文档
正确作业方法 续
◆ 进行平面修整时应将机器放置在平地上，防止车体的摇动； ◆ 把握动臂与小臂的动作协调性，控制两者的速度对于平面修整至关重
要。
28 2019/10/18
正确作业方法 续
车体应水平稳定停放，否则回转卸载难以 准确控制从而延长作业循环时间；
车体与卡车要保持适当距离，防止在做 180°作业回转时车体后部与卡车相碰
5、 LG660差异化配置
一、性能参数与配置
• 特殊附件 －－破碎锤H-SB68
42 2019/10/18
1、驾驶室内部布局
二、功能介绍
15 2019/10/18
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
16 2019/10/18
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
在水中作业时应注意车体容许的水深范围（水 面应在托链轮中心以下）；如果水平面较高， 回转支承内部将因水的进入导致润滑不良，发 动机风扇叶片受水击打导致折损，电器线路元 件由于水的侵入发生短路或断路。
30 2019/10/18
正确作业方法 续
使用液压挖掘机进行吊装操作时，应确认吊装现场周围状况，使用 高强度的吊勾和钢丝绳，吊装时要尽量使用专用的吊装装置
17 2019/10/18
铲斗类型 直边铲斗 曲边铲斗
曲边铲斗 物料比重
1.5t/m3--1.8t/m3 2.0t/m3
12、履带板 • 给机器装上合适的履带板是很重要的。对履带式挖掘机来说，选
择履带的标准是：只要有可能，尽量使用最窄的履带板。 • 常用履带类型：
《挖掘机基础知识》课件
机将继续发展，同时，新能源、新材料、
6
新技术也将在挖掘机上得到应用。
挖掘机的发展趋势
智能化：通过人工智能技术实现自动化 操作，提高工作效率
环保化：采用节能减排技术，降低对环 境的影响
轻量化：减轻机身重量，提高机动性和 灵活性
模块化：模块化设计，便于维修和更换 部件
电动化：采用电动驱动，降低噪音和污 染
安全性
定制化：根据 不同工况和需 求，提供定制
化服务
感谢您的观看
汇报人：
辅助装置包括驾驶室、空调 系统、照明系统等，为驾驶 员提供舒适的工作环境。
03 挖掘机的主要结构
动力系统
发动机：提供动力，驱动液压泵 液压泵：将发动机的机械能转化为液压能 液压马达：将液压能转化为机械能，驱动挖掘机工作装置 液压油：传递动力，润滑、冷却和密封系统
液压系统
液压马达：将液压能转换为 机械能
06
挖掘机的发展趋势与未 来展望
挖掘机的发展历程
0
19世纪初，蒸汽机驱动的挖掘机出现
1
0
20世纪50年代，液压挖掘机问世
3
0
21世纪初，智能化、自动化、环保型挖掘
5 机成为发展趋势
0
20世纪初，柴油机驱动的挖掘机开始普及
2
0
20世纪80年代，电子控制技术在挖掘机
4 上得到应用
0
未来展望：智能化、自动化、环保型挖掘
添加标题
挖掘机的工作方式还包括液压系统的控制。液压系统可以控制挖掘机的 动作，如铲斗的旋转、提升、行走和转向。
挖掘机的性能参数
● 发动机功率：决定挖掘机的动力输出 ● 挖掘力：衡量挖掘机挖掘能力的重要指标 ● 挖掘深度：挖掘机挖掘的最大深度 ● 挖掘宽度：挖掘机挖掘的最大宽度 ● 挖掘高度：挖掘机挖掘的最大高度 ● 挖掘速度：挖掘机挖掘的速度 ● 油耗：挖掘机工作时的燃油消耗量 ● 噪音：挖掘机工作时产生的噪音水平 ● 维护成本：挖掘机维护所需的费用 ● 操作舒适性：挖掘机操作时的舒适性 ● 安全性：挖掘机工作时的安全性 ● 耐用性：挖掘机的使用寿命 ● 环保性：挖掘机工作时对环境的影响 ● 智能化程度：挖掘机的自动化和智能化水平
山东临工装载机的操作培训教材(2)共66页
服务培训室 20 2019/10/24
9、蓄电池的检查
1）当电眼呈绿色时表示正常； 当电眼呈白色时表示电池报废； 当电眼呈黑色时，表示放电过 度，需要充电后使用。
2）检查各极柱接线是否可靠。
一、启动前检查
服务培训室 21 2019/10/24
10、燃油系统排水
拧松油水分离器 下部的放水螺堵， 排出油水分离器 中的积水。
四、操作规范
服务培训室 56 2019/10/24
四、操作规范
14、铲斗各限位块经长时间撞击致变形、磨损后，要及时进行补焊， 保证铲斗各限位块在正常收斗、卸料位置起到有效的限位作用。 ★ 如限位 块磨损过度 不及时补焊， 会造成摇臂 变形、断裂 的故障！
服务培训室 57 2019/10/24
四、操作规范
四、操作规范
2、不可用装载机的高速惯性插入料堆，应靠装载机的驱动力直线切入.
服务培训室 42 2019/10/24
3、司机操作时偏载作业，以及用铲斗的一角铲掘硬质 物料，极易出现动臂变形、油缸损坏的故障.
四、操作规范
服务培训室 43 2019/10/24
4、铲斗切入角过大， 负荷全部加到前桥， 造成后轮悬空，容易 出现前桥主从动螺旋 打齿、半轴甚至前桥 支承轴断裂等故障。
3、驱动桥油位检查
一、启动前检查
驱动桥齿轮油油位 装载机静止状态，驱动桥体后部检油孔、轮边减速器外侧部检油 孔转至水平位置，有油溢出。
服务培训室 11 2019/10/24
4、制动液位的检查
油量在油杯 约2/3处
一、启动前检查
在平整的路面上且不制动的状态下（冷态），制动液面超过油杯 2/3以上为正常。
15、密闭空间作业、船舱（井下）作业：一定要保持良好 的通风,如有必要安装尾气处理装置。
9、蓄电池的检查
1）当电眼呈绿色时表示正常； 当电眼呈白色时表示电池报废； 当电眼呈黑色时，表示放电过 度，需要充电后使用。
2）检查各极柱接线是否可靠。
一、启动前检查
服务培训室 21 2019/10/24
10、燃油系统排水
拧松油水分离器 下部的放水螺堵， 排出油水分离器 中的积水。
四、操作规范
服务培训室 56 2019/10/24
四、操作规范
14、铲斗各限位块经长时间撞击致变形、磨损后，要及时进行补焊， 保证铲斗各限位块在正常收斗、卸料位置起到有效的限位作用。 ★ 如限位 块磨损过度 不及时补焊， 会造成摇臂 变形、断裂 的故障！
服务培训室 57 2019/10/24
四、操作规范
四、操作规范
2、不可用装载机的高速惯性插入料堆，应靠装载机的驱动力直线切入.
服务培训室 42 2019/10/24
3、司机操作时偏载作业，以及用铲斗的一角铲掘硬质 物料，极易出现动臂变形、油缸损坏的故障.
四、操作规范
服务培训室 43 2019/10/24
4、铲斗切入角过大， 负荷全部加到前桥， 造成后轮悬空，容易 出现前桥主从动螺旋 打齿、半轴甚至前桥 支承轴断裂等故障。
3、驱动桥油位检查
一、启动前检查
驱动桥齿轮油油位 装载机静止状态，驱动桥体后部检油孔、轮边减速器外侧部检油 孔转至水平位置，有油溢出。
服务培训室 11 2019/10/24
4、制动液位的检查
油量在油杯 约2/3处
一、启动前检查
在平整的路面上且不制动的状态下（冷态），制动液面超过油杯 2/3以上为正常。
15、密闭空间作业、船舱（井下）作业：一定要保持良好 的通风,如有必要安装尾气处理装置。

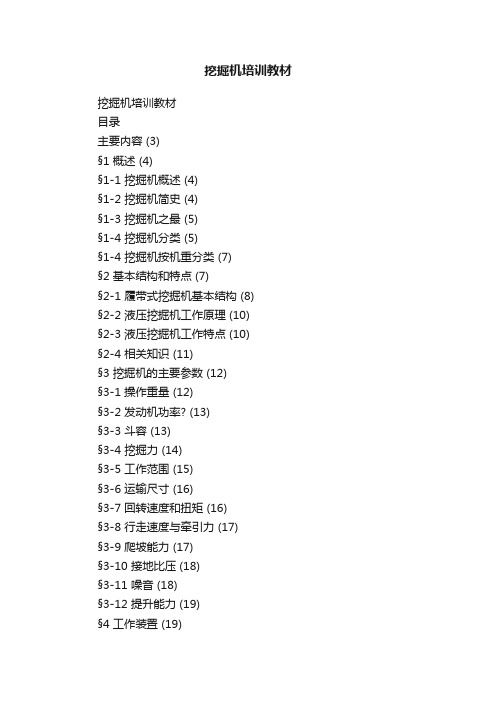

挖掘机培训教材
挖掘机培训教材挖掘机培训教材目录主要内容 (3)§1 概述 (4)§1-1 挖掘机概述 (4)§1-2 挖掘机简史 (4)§1-3 挖掘机之最 (5)§1-4 挖掘机分类 (5)§1-4 挖掘机按机重分类 (7)§2 基本结构和特点 (7)§2-1 履带式挖掘机基本结构 (8)§2-2 液压挖掘机工作原理 (10)§2-3 液压挖掘机工作特点 (10)§2-4 相关知识 (11)§3 挖掘机的主要参数 (12)§3-1 操作重量 (12)§3-2 发动机功率? (13)§3-3 斗容 (13)§3-4 挖掘力 (14)§3-5 工作范围 (15)§3-6 运输尺寸 (16)§3-7 回转速度和扭矩 (16)§3-8 行走速度与牵引力 (17)§3-9 爬坡能力 (17)§3-10 接地比压 (18)§3-11 噪音 (18)§3-12 提升能力 (19)§4 工作装置 (19)§4-1 工作装置特点 (20)§4-2 工作装置类别 (21)§4-3 反铲装置 (22)§4-3 反铲装置——铲斗 (22)§4-3 反铲装置——挖掘力 (25)§4-3 反铲装置——挖掘图 (26)§4-3 反铲装置——挖掘性能 (26)§4-4 其它工作装置——正铲装置 (26)§4-4 其它工作装置——起重装置 (28)§4-4 其它工作装置——挖掘平整装置 (29)§4-4 其它工作装置——液压破碎锤 (29)§4-4 其它工作装置——抓钳装置 (30)§4-4 其它工作装置——快换装置 (31)§4-5 工作装置组合应用 (32)§5 回转机构 (32)§5-1 回转运动 (33)§5-2 回转支承 (33)§5-3 回转平台 (33)§6 行走装置 (34)§6-1 行走装置特点 (34)§6-2 行走装置分类 (35)§6-3 履带式行走装置 (35)§6-4 行走架 (35)§6-5 四轮一带 (36)§7 液压系统 (36)§7-1 挖掘机工作特点及对液压系统的要求 (37) §7-2 常用挖掘机液压系统类型 (37)§7-3 常用挖掘机液压系统元件 (39)§7-4 全功率控制系统 (42)§8 转台平衡及整机稳定 (45)§8-1 转台平衡及配重的确定 (45)§8-2 整机稳定性 (46)§8-2 整机稳定性——挖掘失稳状态 (46)§8-2 整机稳定性——卸载失稳状态 (47)§8-2 整机稳定性——自身稳定性 (48)§8-2 整机稳定性——行走稳定性 (49)主要内容§1 概述§2 基本结构和特点§3挖掘机的主要参数§4 工作装置§5 回转机构§6 行走装置§7 液压系统§8 整机平衡及稳定性§1 概述§1-1 挖掘机概述§1-2 挖掘机简史§1-3 挖掘机之最§1-4 挖掘机分类§1-1 挖掘机概述挖掘机械作为一种快速、高效的施工作业机械已经成为工程机械产品家族中的一个主要机种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侧向挖掘比朝前挖掘稳定性差，如果挖掘点远离 车体中心，机器会更加不稳定，因此挖掘点与车 体中心保持合适的距离，以使操作平稳高效。
正确作业方法 续
撞击作业容易造成铲斗和工作
装置过早损坏甚至引起焊缝开
裂，还会在油缸内部产生瞬时
高压，对油缸或液压管路产生
利用车体重量进行挖掘会造成回转
较大的破坏。
支承不正常的受力状态，同时对底
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
铲斗类型 直边铲斗 曲边铲斗
曲边铲斗 物料比重
1.5t/m3--1.8t/m3 2.0t/m3
在软土地带作业时，应了解土壤松实程度，并 注意限制铲斗的挖掘范围，防止滑坡、塌方等 事故发生以及车体沉陷较深；
在水中作业时应注意车体容许的水深范围（水 面应在托链轮中心以下）；如果水平面较高， 回转支承内部将因水的进入导致润滑不良，发 动机风扇叶片受水击打导致折损，电器线路元 件由于水的侵入发生短路压油）
低压油
节流阀 换向阀
执行元件 （将油压转换 成机械能）
工作
大小 速度 方向
液压油油箱
低压油
液压油缸 液压马达
六、临工挖掘机的型谱与标注
临工挖掘机的标注
LG 6 220
整机重量为22吨 挖掘机械 临工
七、挖掘机的性能评价标准
1、发动机：输出功率、油耗、环保； 2、液压系统：压力、流量、效率； 3、作业性能：速度、力量； 4、可靠性：结构件工作装置、车体等使用寿命； 5、安全性：防护措施 6、保养性：保养频率、方便性、费用； 7、操作的舒适性：驾乘空间与视野、座椅、操纵力矩。
2、中挖：整机重量在15-30T的挖掘机称之为中型挖掘机；主要用于 各种建筑工地、土方工程、中小型矿山开采等工程项目。
3、大挖：整机重量在40-200T的挖掘机称之为大型挖掘机；主要用于 各种大规模露天矿山的开采及大型基础建设，同时还被用于填海造地 工程及港湾河道疏通等大型工程等。
二、挖掘机的分类
6）操作环境舒适
7）维护保养方便
1）节能的动力系统
动力配置性能卓越，可靠性好，省油 ，油耗最低约 4.5 L/h.
★ 型号：YANMAR 4TNV94L ★ 日本4气门洋马发动机 ★ 燃烧充分，动力强劲 ，低油耗、低排放 ★ 满足欧美Ⅱ次排放标准
2）高效率的液压系统
主要部件
配置
八、挖掘机的正确作业方法
1、主要作业功能
2、正确操作注意事项
◇ 当旋转作业时，对周围障碍物、地形要做到心中有数，安全操作； ◇ 作业时要确认履带的前后方向，避免造成倾翻或撞击； ◇ 尽量不要把终传动面对挖掘方向，
否则容易损伤行走马达或软管； ◇ 作业时保证左右履带与地面完全
接触，提高整机的动态稳定性。
工作装置
上部回转体 下部行走体
四、重要性能指标
1、操作重量： 空斗状态下，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数（发动机功率， 铲斗容量，操作重量）之一，它决定了挖掘机的级别及 挖掘力的上限。
2、挖掘力 • 对于挖掘力来说，挖掘力主要分为小臂挖掘力和铲斗挖掘力。 • 两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不
正确作业方法 续
使用液压挖掘机进行吊装操作时，应确认吊装现场周围状况，使用 高强度的吊勾和钢丝绳，吊装时要尽量使用专用的吊装装置
吊装作业时，动作要缓慢平稳；吊绳长短适当，过长会使吊物摆动 较大而难以精确控制
正确调整铲斗位置以防止钢丝绳滑脱 人员尽量不要靠近吊装物以防止因操作不当发生危险
正确作业方法 续
在作业时机器的稳定性不仅能提高工作效率，延长机器寿命，而且 能确保操作安全（把机器放在较平坦的地面上）；
驱动轮在后侧的稳定性好，且能够防止终传动遭受外力撞击 履带在地面上的间距A总是大于间距B，所以
朝前工作稳定性好，尽量避免侧向操作。
正确作业方法 续
保持挖掘点靠近机器，以提高稳定性和挖掘力；假如挖掘点远离机器， 造成因重心前移而不稳定；
12、履带板
• 给机器装上合适的履带板是很重要的。对履带式挖掘机来说，选 择履带的标准是：只要有可能，尽量使用最窄的履带板。
• 常用履带类型： • 齿履带板
• 平履带板
五、挖掘机常见的液压符号及回路
压力计
溢流阀
驱动轴
单方向
双方向
过载补油阀 液压马达
电磁式换向阀
滤油器
液压泵 油缸 冷却器
高压油
液压控制阀 （控制压力、 流量和方向）
一、性能参数与配置
配置 日本洋马4TNV94L
斗山 派克 韩国先进 斗山 江苏恒立 山推 自制件 自制件 江苏奔宇 VOLVO 选装
5、 LG660差异化配置
一、性能参数与配置
• 特殊附件 －－破碎锤H-SB68
1、驾驶室内部布局
二、功能介绍
2、监视器功能
二、功能介绍
冷却液温度 工作小时 燃油指示
发动机机油压力 充电指示
空滤堵塞指示 发动机水温指示
预热指示 行走高速指示 液压油滤清器堵塞指示 液压油温指示
3、左侧控制开关盘
二、功能介绍
前-斗杆外伸；左-左旋转
工作装置操纵手柄（左）
发动机油门控制操纵手柄
收音机播放机控制面板
4、右侧控制开关盘
前-动臂下降；左-收斗
二、功能介绍
工作装置操纵手柄（右）
盘产生较强的震动和冲击，因此应
利用液压油缸的力量进行挖掘作业
正确作业方法 续
利用回转动作进行推土作业将引 起铲斗和工作装置的不正常受力， 造成扭曲或焊缝开裂，甚至销轴折 断，故尽量避免此种操作
油缸内部装有缓冲装置，能够在靠近行 程末端逐渐地释放背压；如果在到达行 程末端后受到冲击载荷，活塞将直接碰 到缸头或缸底，容易造成油缸破损，因 此尽量到行程末端留有余隙。
1、LG660运输尺寸
一、性能参数与配置
总长度 5910mm
轮间距
1900mm
总宽度 1920mm 上部结构总宽度
1800mm
驾驶室总高度 2620mm 履带轨距
1500mm
尾部回转半径 1650mm 配重离地间隙
730mm
2、CT60工作范围
一、性能参数与配置
项目
单位：mm
最大挖掘半径
5990
120 L/min
工作压力 22MPa
铲斗挖掘力 40kN
行走速度
4.0/2.0km/ h
回转速度 10rpm
履带宽度 400mm
燃油箱容量 130L
4、LG660重要部件的配置
主要部件 发动机 主泵 主控阀
回转马达 行走马达 工作油缸 四轮一带 工作装置 结构件（上下架）
驾驶室 显示器 GPS控制器
1、按行走方式分：轮胎式挖掘机和履带式挖掘机。 2、按吨位分：分为小型液压挖掘机和大型挖掘机。 3、按驱动方式分：内燃机驱动挖掘机和电力驱动挖掘机两种。其中
电动挖掘机主要应用在高原缺氧与地下矿井和其它一些易燃易爆 的场所。 4、按传动方式分：液压挖掘机和机械挖掘机。机械挖掘机主要用在 一些大型矿山上。
挖掘；把斗齿插入岩石裂纹中，用小臂和铲斗的力量挖掘 (应留心斗 齿的滑脱)； ◇ 对没有碎裂的大块岩石，应先破碎后再使用铲斗挖掘。
正确作业方法 续
◆ 进行平面修整时应将机器放置在平地上，防止车体的摇动； ◆ 把握动臂与小臂的动作协调性，控制两者的速度对于平面修整至关重
要。
正确作业方法 续
车体应水平稳定停放，否则回转卸载难以 准确控制从而延长作业循环时间；
正确作业方法 续
在装卸岩石等较重物料时，应靠近卡车车厢底部卸料，或先装载泥 土，然后装载岩石，禁止高空卸载，以减小对卡车的撞击破坏。
履带陷入泥中较深时，在铲斗下垫一块木板， 利用铲斗的底端支起履带，然后在履带下垫上 木板，将机器驶出。
第二部分 临工LG660挖掘机
一、性能参数与配置介绍 二、驾驶室内各功能操控介绍 三、LG660挖掘机的特点与竞争优势 四、LG660挖掘机与竞争对手的比较
山东临工挖掘机基础知识教材
目录
第一部分 挖掘机基础知识 第二部分 60挖掘机 第三部分 80挖掘机 第四部分 150挖掘机
第一部分 挖掘机基础知识
一、挖掘机的定义 二、挖掘机的分类 三、挖掘机的结构 四、挖掘机的重要性能指标 五、挖掘机常见的液压符号及回路 六、临工挖掘机型谱与标注 七、挖掘机的性能评价标准 八、挖掘机正确的作业方法
最大挖掘深度
3846
最大垂直挖掘深度
3846
最大挖掘高度
5743
最大卸载高度
4163
备注：3.03m 大臂，1.54m 小臂
3、LG660主要性能参数
一、性能参数与配置
功率 35.5KW
操作重量 5800kg
大臂 3.03m
小臂 1.54m
铲斗 0.22m3
支重轮数目 托链轮数目 主泵流量
2×5
2×1
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说，这种挖掘机在
0°到180°的范围内工作时，
加速阶段
回转马达有加速或减速，当转到270°
恒定阶段
减速阶段
到360°范围内时，回转速度达到稳定。
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
正确作业方法 续
撞击作业容易造成铲斗和工作
装置过早损坏甚至引起焊缝开
裂，还会在油缸内部产生瞬时
高压，对油缸或液压管路产生
利用车体重量进行挖掘会造成回转
较大的破坏。
支承不正常的受力状态，同时对底
9、噪音：挖掘机噪音的主要来源于发动机。噪音分两种表现形式：一 是操作人员耳边的噪音，二是机器周围噪音，分别有不同的测定标准
10、铲斗额定容量 为铲斗平装容量与堆尖部分体积之和。
11、铲斗类型及适用工况
直边铲斗 适用工矿 一般建设用 采石场矿山专用
铲斗类型 直边铲斗 曲边铲斗
曲边铲斗 物料比重
1.5t/m3--1.8t/m3 2.0t/m3
在软土地带作业时，应了解土壤松实程度，并 注意限制铲斗的挖掘范围，防止滑坡、塌方等 事故发生以及车体沉陷较深；
在水中作业时应注意车体容许的水深范围（水 面应在托链轮中心以下）；如果水平面较高， 回转支承内部将因水的进入导致润滑不良，发 动机风扇叶片受水击打导致折损，电器线路元 件由于水的侵入发生短路压油）
低压油
节流阀 换向阀
执行元件 （将油压转换 成机械能）
工作
大小 速度 方向
液压油油箱
低压油
液压油缸 液压马达
六、临工挖掘机的型谱与标注
临工挖掘机的标注
LG 6 220
整机重量为22吨 挖掘机械 临工
七、挖掘机的性能评价标准
1、发动机：输出功率、油耗、环保； 2、液压系统：压力、流量、效率； 3、作业性能：速度、力量； 4、可靠性：结构件工作装置、车体等使用寿命； 5、安全性：防护措施 6、保养性：保养频率、方便性、费用； 7、操作的舒适性：驾乘空间与视野、座椅、操纵力矩。
2、中挖：整机重量在15-30T的挖掘机称之为中型挖掘机；主要用于 各种建筑工地、土方工程、中小型矿山开采等工程项目。
3、大挖：整机重量在40-200T的挖掘机称之为大型挖掘机；主要用于 各种大规模露天矿山的开采及大型基础建设，同时还被用于填海造地 工程及港湾河道疏通等大型工程等。
二、挖掘机的分类
6）操作环境舒适
7）维护保养方便
1）节能的动力系统
动力配置性能卓越，可靠性好，省油 ，油耗最低约 4.5 L/h.
★ 型号：YANMAR 4TNV94L ★ 日本4气门洋马发动机 ★ 燃烧充分，动力强劲 ，低油耗、低排放 ★ 满足欧美Ⅱ次排放标准
2）高效率的液压系统
主要部件
配置
八、挖掘机的正确作业方法
1、主要作业功能
2、正确操作注意事项
◇ 当旋转作业时，对周围障碍物、地形要做到心中有数，安全操作； ◇ 作业时要确认履带的前后方向，避免造成倾翻或撞击； ◇ 尽量不要把终传动面对挖掘方向，
否则容易损伤行走马达或软管； ◇ 作业时保证左右履带与地面完全
接触，提高整机的动态稳定性。
工作装置
上部回转体 下部行走体
四、重要性能指标
1、操作重量： 空斗状态下，按规定注满冷却液、燃油、润滑油、液压 油并包括工具、备件、司机 (75kg)和其它附件等的整机 质量。操作重量是挖掘机三个重要参数（发动机功率， 铲斗容量，操作重量）之一，它决定了挖掘机的级别及 挖掘力的上限。
2、挖掘力 • 对于挖掘力来说，挖掘力主要分为小臂挖掘力和铲斗挖掘力。 • 两个挖掘力的作用点均为铲斗的齿根（铲斗的唇边），只是动力不
正确作业方法 续
使用液压挖掘机进行吊装操作时，应确认吊装现场周围状况，使用 高强度的吊勾和钢丝绳，吊装时要尽量使用专用的吊装装置
吊装作业时，动作要缓慢平稳；吊绳长短适当，过长会使吊物摆动 较大而难以精确控制
正确调整铲斗位置以防止钢丝绳滑脱 人员尽量不要靠近吊装物以防止因操作不当发生危险
正确作业方法 续
在作业时机器的稳定性不仅能提高工作效率，延长机器寿命，而且 能确保操作安全（把机器放在较平坦的地面上）；
驱动轮在后侧的稳定性好，且能够防止终传动遭受外力撞击 履带在地面上的间距A总是大于间距B，所以
朝前工作稳定性好，尽量避免侧向操作。
正确作业方法 续
保持挖掘点靠近机器，以提高稳定性和挖掘力；假如挖掘点远离机器， 造成因重心前移而不稳定；
12、履带板
• 给机器装上合适的履带板是很重要的。对履带式挖掘机来说，选 择履带的标准是：只要有可能，尽量使用最窄的履带板。
• 常用履带类型： • 齿履带板
• 平履带板
五、挖掘机常见的液压符号及回路
压力计
溢流阀
驱动轴
单方向
双方向
过载补油阀 液压马达
电磁式换向阀
滤油器
液压泵 油缸 冷却器
高压油
液压控制阀 （控制压力、 流量和方向）
一、性能参数与配置
配置 日本洋马4TNV94L
斗山 派克 韩国先进 斗山 江苏恒立 山推 自制件 自制件 江苏奔宇 VOLVO 选装
5、 LG660差异化配置
一、性能参数与配置
• 特殊附件 －－破碎锤H-SB68
1、驾驶室内部布局
二、功能介绍
2、监视器功能
二、功能介绍
冷却液温度 工作小时 燃油指示
发动机机油压力 充电指示
空滤堵塞指示 发动机水温指示
预热指示 行走高速指示 液压油滤清器堵塞指示 液压油温指示
3、左侧控制开关盘
二、功能介绍
前-斗杆外伸；左-左旋转
工作装置操纵手柄（左）
发动机油门控制操纵手柄
收音机播放机控制面板
4、右侧控制开关盘
前-动臂下降；左-收斗
二、功能介绍
工作装置操纵手柄（右）
盘产生较强的震动和冲击，因此应
利用液压油缸的力量进行挖掘作业
正确作业方法 续
利用回转动作进行推土作业将引 起铲斗和工作装置的不正常受力， 造成扭曲或焊缝开裂，甚至销轴折 断，故尽量避免此种操作
油缸内部装有缓冲装置，能够在靠近行 程末端逐渐地释放背压；如果在到达行 程末端后受到冲击载荷，活塞将直接碰 到缸头或缸底，容易造成油缸破损，因 此尽量到行程末端留有余隙。
1、LG660运输尺寸
一、性能参数与配置
总长度 5910mm
轮间距
1900mm
总宽度 1920mm 上部结构总宽度
1800mm
驾驶室总高度 2620mm 履带轨距
1500mm
尾部回转半径 1650mm 配重离地间隙
730mm
2、CT60工作范围
一、性能参数与配置
项目
单位：mm
最大挖掘半径
5990
120 L/min
工作压力 22MPa
铲斗挖掘力 40kN
行走速度
4.0/2.0km/ h
回转速度 10rpm
履带宽度 400mm
燃油箱容量 130L
4、LG660重要部件的配置
主要部件 发动机 主泵 主控阀
回转马达 行走马达 工作油缸 四轮一带 工作装置 结构件（上下架）
驾驶室 显示器 GPS控制器
1、按行走方式分：轮胎式挖掘机和履带式挖掘机。 2、按吨位分：分为小型液压挖掘机和大型挖掘机。 3、按驱动方式分：内燃机驱动挖掘机和电力驱动挖掘机两种。其中
电动挖掘机主要应用在高原缺氧与地下矿井和其它一些易燃易爆 的场所。 4、按传动方式分：液压挖掘机和机械挖掘机。机械挖掘机主要用在 一些大型矿山上。
挖掘；把斗齿插入岩石裂纹中，用小臂和铲斗的力量挖掘 (应留心斗 齿的滑脱)； ◇ 对没有碎裂的大块岩石，应先破碎后再使用铲斗挖掘。
正确作业方法 续
◆ 进行平面修整时应将机器放置在平地上，防止车体的摇动； ◆ 把握动臂与小臂的动作协调性，控制两者的速度对于平面修整至关重
要。
正确作业方法 续
车体应水平稳定停放，否则回转卸载难以 准确控制从而延长作业循环时间；
正确作业方法 续
在装卸岩石等较重物料时，应靠近卡车车厢底部卸料，或先装载泥 土，然后装载岩石，禁止高空卸载，以减小对卡车的撞击破坏。
履带陷入泥中较深时，在铲斗下垫一块木板， 利用铲斗的底端支起履带，然后在履带下垫上 木板，将机器驶出。
第二部分 临工LG660挖掘机
一、性能参数与配置介绍 二、驾驶室内各功能操控介绍 三、LG660挖掘机的特点与竞争优势 四、LG660挖掘机与竞争对手的比较
山东临工挖掘机基础知识教材
目录
第一部分 挖掘机基础知识 第二部分 60挖掘机 第三部分 80挖掘机 第四部分 150挖掘机
第一部分 挖掘机基础知识
一、挖掘机的定义 二、挖掘机的分类 三、挖掘机的结构 四、挖掘机的重要性能指标 五、挖掘机常见的液压符号及回路 六、临工挖掘机型谱与标注 七、挖掘机的性能评价标准 八、挖掘机正确的作业方法
最大挖掘深度
3846
最大垂直挖掘深度
3846
最大挖掘高度
5743
最大卸载高度
4163
备注：3.03m 大臂，1.54m 小臂
3、LG660主要性能参数
一、性能参数与配置
功率 35.5KW
操作重量 5800kg
大臂 3.03m
小臂 1.54m
铲斗 0.22m3
支重轮数目 托链轮数目 主泵流量
2×5
2×1
它分为加速阶段、恒定阶段、减速阶段。
对于一般的挖掘工作来说，这种挖掘机在
0°到180°的范围内工作时，
加速阶段
回转马达有加速或减速，当转到270°
恒定阶段
减速阶段
到360°范围内时，回转速度达到稳定。
8、发动机功率： 1）总功率： 指在没有消耗功率附件，如消音器、风扇、交流发电机及空气滤清 器的情况下，在发动机飞轮上测得的输出功率。 2）有效功率： 指在装有全部消耗功率附件，如消音器、风扇、交流发电机及空气 滤清器的情况下，在发动机飞轮上测得的输出功率。
