一、螺旋输送机简介
螺旋输送机（screw conveyor）是一种可以帮助工厂，仓库，研究实验室，粮食加工厂等机构运送物料的简单设备。

螺旋输送机根据螺旋输送原理，螺旋状输送体由旋转而发挥输送作用,可广泛应用于粉状，颗粒状或带湿状物料。

二、螺旋输送机结构
1、螺旋轴：螺旋轴是螺旋输送机的核心部件，包括螺杆和轴承，是物料的流动介质。

2、机壳：机壳是螺旋输送机的结构件，由不锈钢板焊接而成，其材质可根据实际需要选择，使机壳坚固耐用。

3、传动机构：传动机构是将电机的动力传递给螺旋轴使其旋转，以产生输送效果。

4、支撑架：支撑架是用于支撑整台螺旋输送机的结构件，需要设计合理，以满足各种环境条件的要求。

5、出口密封架：出口密封架位于螺旋输送机的出口，用以防止物料流出。

三、螺旋输送机设计
1、选取合适的材料
在设计螺旋输送机时，应根据物料种类，温度等条件，选择合适的材料，以保证机器的稳定运行。

常用的材料有：铸钢，不锈钢，碳钢，PVC，铝合金等。

螺旋输送机说明书一、简介螺旋输送机是一种常见的用于物料输送的机械设备。

它由螺旋轴、管壳、进料口、出料口等组成，主要通过螺旋轴的旋转来将物料从进料口输送到出料口。

螺旋输送机具有结构简单、输送效率高、使用维护方便等优点，被广泛应用于矿山、冶金、建筑材料、化工等行业。

二、结构与工作原理1. 结构螺旋输送机由螺旋轴、轴承、管壳、进料口、出料口等部分组成。

其中，螺旋轴是个关键部件，它是以螺旋形式包裹在管壳内部，通过轴承支撑，具有固定在输送机的两端。

进料口位于输送机的一端，用于将物料装入输送机中，出料口位于另一端，用于物料的卸载。

2. 工作原理螺旋输送机的工作原理是通过螺旋轴的旋转实现物料的输送。

当输送机启动时，螺旋轴开始旋转，使得螺旋形状的螺旋叶片沿着管壳内表面旋转。

物料从进料口进入管壳，并随着螺旋叶片的旋转逐渐向前推进。

当物料达到出料口时，由于螺旋叶片的推力，物料从出料口排出，完成输送过程。

三、使用方法1. 安装在安装螺旋输送机时，首先要选择合适的安装位置，确保输送机与其他设备之间有足够的空间。

然后，根据相应的标准，将输送机固定在地基上，并调整好输送机的水平度。

最后，连接输送机的电源，并进行必要的功能测试。

2. 操作操作螺旋输送机前，必须确保设备处于正常运行状态，并按照以下步骤进行操作：1) 启动电源，确保电源电压符合要求，并等待设备预热。

2) 确保进料口和出料口的畅通，避免物料堵塞。

3) 打开进料口上的进料阀门，从进料口将物料均匀地装入螺旋输送机。

4) 设定合适的输送速度和转速，可以根据实际需要进行调整。

5) 监测螺旋输送机的运行情况，如有异常情况应及时处理。

6) 当不需要使用螺旋输送机时，应关闭进料阀门，终止物料的进料。

3. 维护为了确保螺旋输送机的稳定运行和延长使用寿命，需要进行定期的维护保养：1) 每天使用前，检查设备是否正常运行，并清理输送机内部的积料。

2) 定期检查螺旋轴、轴承和传动装置的润滑情况，并进行必要的润滑。

u型螺旋输送机U型螺旋输送机是一种常用于物料输送的机械设备。

它以U形管道的形式设计，采用螺旋旋转运动来推送物料，从而实现物料的输送。

本文将从U型螺旋输送机的工作原理、结构特点以及应用场景等方面进行详细介绍。

一、工作原理U型螺旋输送机的工作原理主要基于螺旋推送物料的运动方式。

它由螺旋轴、螺旋叶片、传动装置和支撑座等组成。

当启动输送机时，通过传动装置带动螺旋轴的旋转，螺旋叶片随之旋转，并沿着U形管道的内壁移动。

物料被推送到螺旋叶片上，随着螺旋叶片的旋转运动，物料逐渐被推送到出料口，从而完成物料的输送。

二、结构特点1. U型设计：U型螺旋输送机采用U形管道设计，有效避免了物料的溢出，提高了输送效果。

2. 可调节斗量：螺旋叶片的设计使得输送机具有可调节的斗量，可以根据不同的物料要求进行调整。

3. 多种传动方式：传动装置可以根据需要采用电机、液压或气动驱动等多种传动方式，以满足不同工作环境和要求。

4. 结构稳定可靠：输送机的整体结构设计稳定可靠，可以长时间连续工作，并且不易出现故障。

5. 占地面积小：由于采用U型设计，U型螺旋输送机占地面积相对较小，适用于空间有限的场景。

三、应用场景U型螺旋输送机具有广泛的应用场景，一般适用于以下领域：1. 建材行业：用于水泥、砂子、混凝土等建材物料的输送。

2. 矿石行业：适用于煤矿、矿石等物料的输送和堆放。

3. 冶金行业：用于金属矿石、粉末和废渣等物料的输送。

4. 化工行业：适用于化工原料的输送，如粉末、颗粒状的固体物料等。

5. 粮食行业：用于谷物、食品等物料的输送和储存。

6. 环保行业：适用于污水处理、废物处理等环保领域的物料输送。

总结：U型螺旋输送机作为一种重要的物料输送设备，具有结构简单、操作方便、输送效率高等优点。

在各个领域中得到了广泛的应用。

随着科技的不断发展，螺旋输送机的性能也在不断提升，为物料输送提供更加高效、稳定的解决方案。

希望本文对了解和了解U型螺旋输送机有所帮助。

水平螺旋输送机的介绍
水平螺旋输送机是一种常用的输送设备，广泛应用于各种工业领域。

它主要由螺旋体、轴承、传动装置、支撑装置、进料口和出料口等部分组成。

水平螺旋输送机主要用于水平或倾斜输送颗粒状、块状和粉状物料，适用于化工、建材、粮食、化肥、矿山等行业。

水平螺旋输送机的工作原理是利用螺旋体在管道内的旋转将物料沿着管道输送。

当螺旋体旋转时，物料随着螺旋体的旋转呈螺旋状态向前推进，从而实现输送的目的。

水平螺旋输送机可以根据物料的输送量和输送距离的不同，选择不同直径和不同螺距的螺旋体，以满足不同的工艺要求。

水平螺旋输送机具有结构简单、运行平稳、维护方便、占地面积小、输送距离远等优点。

它可以单独使用，也可以与其他输送设备配合使用，形成输送系统。

水平螺旋输送机广泛应用于各种工业生产过程中，起到了重要的作用。

在使用水平螺旋输送机时，需要注意以下几点。

首先，要定期检查输送机的各个部件是否正常运转，及时发现问题并进行维修。

其次，要根据物料的性质和输送距离的远近选择合适的型号和规格的输送机。

再次，要保持输送机的清洁卫生，避免堵塞和污染。

最后，要根据实际情况合理设置进料口和出料口，确保物料的顺利输送。

总的来说，水平螺旋输送机是一种非常实用的输送设备，具有多种
优点，适用于各种工业领域。

正确使用和维护水平螺旋输送机，可以提高生产效率，降低成本，保证生产安全。

希望通过本文的介绍，读者能对水平螺旋输送机有更深入的了解，并在实际生产中加以应用。

螺旋输送机设计手册摘要：1.螺旋输送机简介2.螺旋输送机的设计原则3.螺旋输送机的分类及特点4.螺旋输送机的主要部件5.螺旋输送机的应用领域6.螺旋输送机的安装与维护7.螺旋输送机的发展趋势正文：螺旋输送机是一种常见的输送设备，具有结构简单、操作方便、噪音低、使用寿命长等特点，被广泛应用于各种物料的输送过程中。

一、螺旋输送机简介螺旋输送机主要由驱动装置、螺旋体、支架和壳体等部分组成，其工作原理是利用驱动装置产生的动力使螺旋体旋转，从而将物料沿螺旋体上升或下降。

二、螺旋输送机的设计原则1.满足使用要求：根据物料的性质、输送距离、输送量等因素进行设计。

2.结构简单：便于制造、安装、维修和清洗。

3.安全可靠：确保设备在正常工作和非正常工作条件下安全运行。

4.经济合理：在满足使用要求的前提下，尽量降低设备成本。

三、螺旋输送机的分类及特点1.根据螺旋体的形状，可分为U 型、O 型、X 型和W 型等。

2.根据驱动方式，可分为手动、电动、气动和液动等。

3.根据材质，可分为不锈钢、碳钢和塑料等。

四、螺旋输送机的主要部件1.驱动装置：包括电动机、减速器、联轴器等，为螺旋体提供动力。

2.螺旋体：由一个或多个螺旋片组成，负责物料的输送。

3.支架：支撑整个螺旋输送机，并固定驱动装置和螺旋体。

4.壳体：保护内部部件，便于设备的安装和维修。

五、螺旋输送机的应用领域螺旋输送机广泛应用于食品、医药、化工、冶金、建材、电力等行业，用于输送粉状、颗粒状和小块状物料。

六、螺旋输送机的安装与维护1.安装时，应保证设备的水平度和垂直度。

2.启动前，应检查驱动装置、螺旋体和支架等部件的连接情况。

3.运行过程中，应定期检查设备的运行状态，及时进行维修和更换损坏的部件。

双轴螺旋输送机双轴螺旋输送机是一种常用的物料输送设备，广泛应用于建筑、化工、冶金、粮食加工等行业。

它采用了双轴设计，通过旋转螺旋叶片将物料从起点输送至终点，具有输送距离长、输送量大、连续工作可靠等特点。

一、双轴螺旋输送机的结构和工作原理双轴螺旋输送机主要由机壳、传动装置、螺旋叶片和进料口等组成。

机壳是输送机的主体部分，通常由钢板焊接而成，具有足够的强度和刚度。

传动装置包括电机、减速器和联轴器等，通过驱动螺旋叶片旋转实现物料的输送。

螺旋叶片是输送机的核心组件，通常由钢板制成，也可以使用耐磨材料进行增强。

进料口用于将物料投入输送机，通常位于输送机的顶部，可以根据需要进行调整。

双轴螺旋输送机的工作原理比较简单。

当电机启动时，传动装置会驱动螺旋叶片旋转。

物料从进料口进入机壳，并被螺旋叶片推动向前移动。

在螺旋叶片的作用下，物料会按照螺旋形状逐渐沿着机壳内壁向前推进，并最终通过出料口排出。

二、双轴螺旋输送机的优势1. 输送距离长：双轴螺旋输送机可以根据需要设计为水平输送、斜向输送或垂直升降输送，可以满足不同场地的输送需求。

同时，双轴设计使其能够输送较长距离的物料。

2. 输送量大：由于双轴螺旋输送机采用螺旋叶片推动物料，其输送量较大，可以满足工业生产中对大量物料输送的需求。

3. 连续工作可靠：双轴螺旋输送机的结构简单、操作方便，可以连续工作，无需频繁停机，提高了工作效率。

4. 适应性强：双轴螺旋输送机适用于输送粉状、颗粒状、块状和不易流动的物料，可以根据物料的性质进行相应的设计，确保物料输送的稳定性。

5. 维护方便：双轴螺旋输送机的维护相对简单，常规的清洗、润滑和检修工作可以确保设备的正常运行。

三、双轴螺旋输送机的主要应用场景双轴螺旋输送机广泛应用于各个行业的物料输送。

具体的应用场景包括：1. 建筑行业：用于输送水泥、砂浆、石膏等建筑材料，在混凝土搅拌站和砂浆生产线中发挥重要作用。

2. 化工行业：用于输送化工原料、粉状颗粒物料、液体等，在化工生产过程中实现物料的连续输送。

螺旋输送机的原理特点和应用1. 螺旋输送机的原理螺旋输送机是一种基于连续输送和旋转螺杆原理的设备。

其基本组成部分包括螺旋体、进料口、出料口、电机和传动装置。

螺旋体由一根螺杆组成，可将物料沿着螺旋体的轴向输送或提升。

物料从进料口搬运至螺旋体，然后通过螺旋转动的力量，在螺杆的作用下，在输送管道中不断前进，并最终通过出料口排出。

2. 螺旋输送机的特点螺旋输送机具有诸多特点，主要包括以下几个方面：•结构简单：螺旋输送机的结构相对简单，由少量组件组成，易于安装和维修。

•连续工作：螺旋输送机可以连续工作，无需停机，提高生产效率。

•适应性广泛：螺旋输送机可适应各种物料的输送，包括粉体、颗粒和小块状物料等。

•布局灵活：螺旋输送机可以按照不同的布局要求进行设计和安装，满足工艺要求。

•可靠性高：螺旋输送机采用稳定的传动装置，具有较高的可靠性和使用寿命。

3. 螺旋输送机的应用螺旋输送机在许多行业中得到广泛应用，其主要应用领域包括以下几个方面：3.1 粮食加工行业螺旋输送机在粮食加工行业中用于将谷物、饲料等物料从一处转移到另一处，以满足生产线的输送需求。

其结构简单，操作方便，适用于各种颗粒状物料的输送。

3.2 建筑材料行业螺旋输送机在建筑材料行业中被广泛应用于水泥、石灰、沙子等物料的输送。

通过调整螺旋的速度和斜度，可以实现不同物料的输送要求，保证生产线的连续运行。

3.3 化工行业在化工行业中，螺旋输送机用于输送粉状或颗粒状的化工原料和产品。

螺旋输送机的密封性良好，能够防止物料的挥发和污染，确保生产环境的安全。

3.4 环保行业螺旋输送机也被广泛应用于环保行业，用于污泥、废弃物等物料的输送和处理。

通过螺旋输送机的连续输送，可以有效地将废弃物转移至处理设备，实现资源循环利用。

3.5 矿山行业螺旋输送机在矿山行业中用于矿石、煤炭和矿渣等物料的输送。

其结构坚固耐用，适应恶劣的工作环境，能够满足矿山生产线的输送需求。

4. 总结螺旋输送机作为一种基于连续输送和旋转原理的设备，具有结构简单、连续工作、适应性广泛、布局灵活和可靠性高等特点。

管式螺旋输送机说明书
管式螺旋输送机是一种常见的输送设备，通常用于水泥、食品、化工、冶金等行业的物料输送。

它由螺旋体、进料口、出料口、轴承、传动装置等部件组成。

螺旋体固定在输送管内，通过电机驱动，使螺旋体旋转，从而将物料沿着输送管输送至目的地。

首先，管式螺旋输送机的结构包括，进料口、出料口、螺旋体、输送管、传动装置等部件。

进料口用于接收物料，螺旋体将物料从
进料口输送至出料口，输送管起到支撑和保护作用，传动装置则为
输送机提供动力。

其次，管式螺旋输送机的工作原理是，当输送机启动时，电机
驱动传动装置，使螺旋体旋转，物料随之被带动旋转，沿着输送管
方向前进。

由于螺旋体的连续旋转，物料不断被推进，最终到达出
料口，实现了输送的目的。

此外，管式螺旋输送机的优点包括，结构简单、操作可靠、维
护方便、占地面积小、成本低廉等。

它能够适用于各种粉状、颗粒状、块状物料的输送，具有较强的通用性。

然而，管式螺旋输送机也存在一些局限性，比如输送距离有限、输送能力受限、对物料粘度和湿度要求较高等问题。

在使用过程中
需要根据具体物料的特性进行合理选择和设计。

总的来说，管式螺旋输送机是一种常见且实用的输送设备，广
泛应用于工业生产中，能够满足物料输送的基本需求，但在选择和
使用时需要充分考虑其特点和局限性，以确保其正常高效运行。

螺旋输送机介绍说明特点和用途螺旋输送机是一种常用的物料输送设备，广泛应用于化工、建材、冶金、电力、粮食等行业。

它以螺旋的形式将物料输送到指定的位置，具有结构简单、体积小、运输量大等优点，是现代高效率工业生产中不可缺少的一部分。

一、构造组成螺旋输送机主要由机身、进料口、出料口、螺旋轴、螺旋叶片、轴承和传动装置组成。

其中，机身是整个输送机的主体，进料口是进料物料的通道，螺旋轴和螺旋叶片是驱动机体转动的关键部件，轴承负责承受螺旋轴的重量，并保证其正常旋转。

传动装置则主要由电动机、减速机和联轴器等组成。

二、特点介绍1.运输方式：螺旋输送机采用的是螺旋输送的方式，？具有输送量大、输送连续、输送距离长等特点，可满足不同行业不同物料的输送需要。

2.占地面积小：由于螺旋输送机结构紧凑，因此占地面积较小，不需要过多的空间，可将空间充分利用。

3.耗电低：螺旋输送机运动方式简单，不需要太大的动力来驱动，所需的能量也较少，因此耗电量相对较低。

4.维护费用低：螺旋输送机的结构简单，零部件较少，因此在维护时所需的费用比较少，且维修方便。

5.可靠性强：螺旋输送机系固体传输设备，由于没有传输介质泄漏的可能，因此运行过程中的故障率较低，性能稳定。

三、用途螺旋输送机广泛应用于各行各业，是固体物料输送的重要设备。

它主要用于粉状、颗粒状和小块状物料的输送，如水泥、石灰、煤粉、煤灰、灰渣、干燥粉末、小麦、花生、玉米等等。

在化工、建材、电力、粮食等行业的生产过程中，螺旋输送机是不可缺少的重要设备之一，它在不同物料的输送过程中，具有承载能力强、输送效率高、使用寿命长等优点，大大提高了生产效率，带来了巨大的经济价值。

第十三章螺旋输送机螺旋输送机是属于不具有挠性牵引构件的输送机械，适于输送黏性小的粉状、粒状及小块物料，不宜输送易变质的、黏性大的、易结块的及大块的物料。

螺旋输送机可分为一般螺旋输送机、螺旋管输送机、垂直输送机及可弯曲螺旋输送机阴大类。

一、构造(主要部件)与工作原理1、工作原理螺旋输送机的作用原理：由带有螺旋片的转动轴在一封闭的料槽内旋转，使装入料槽的物料由于自身重力及其对料槽的摩擦力的作用，而不和螺旋一起旋转，只沿料槽向前运移，其状况似乎不能旋转的螺母沿着螺杆进展直线运动一样。

在垂直的螺旋输送机中，物料是靠离心力和对槽壁所产生的摩擦力而向上运移的。

2、输送机的主要零部件(1)总体构造螺旋输送机的总体构造如图 5—48 所示，内部构造如下图。

它主要有螺旋轴、料槽和驱动装置所组成。

螺旋叶片固装在轴上，螺旋轴纵向装在料槽内。

每节轴有肯定长度，节与节之间连接处装有悬挂轴承。

一般头节的螺旋轴与驱动装置连接，出料 u 设在头节的槽底，进料口设在尾节的盖上。

物料由进料口装入，当电动机驱动螺旋轴转动时，物料由于自重及与槽壁间摩擦力的作用，不伴同螺旋一起旋转，这样由螺旋轴旋转产生的轴向推动力就直接作用到物料上，使物料沿轴向滑动。

输送物料状况恰似被持住而不能旋转的螺母沿着螺杆作平移一样，朝着一个方向推动到卸料口处卸出。

螺旋叶片有左旋和右旋之分，确定旋向的方法如下图。

物料被推送方向由叶片的方向和螺旋的转向所打算。

图 5—49 所示为右向螺旋，当螺旋按”方向旋转时，物料沿 u，的方向被推送到卸料口处；当螺旋按反方向旋转时，物料则沿“u2的方向被推送。

假设承受左向螺旋，物料被推送的方向则相反。

(2)主要零部件①螺旋是螺旋输送机的根本构件，由转轴和焊接在轴上的叶片构成。

螺旋每段长2～3m，自制螺旋可更长一些。

螺旋轴一般是用圆钢或无缝钢管制造。

实心轴与钢管轴相比，在强度一样的状况下，钢管轴比实心轴质量小得多，钢管轴相互之间的连接更加便利。

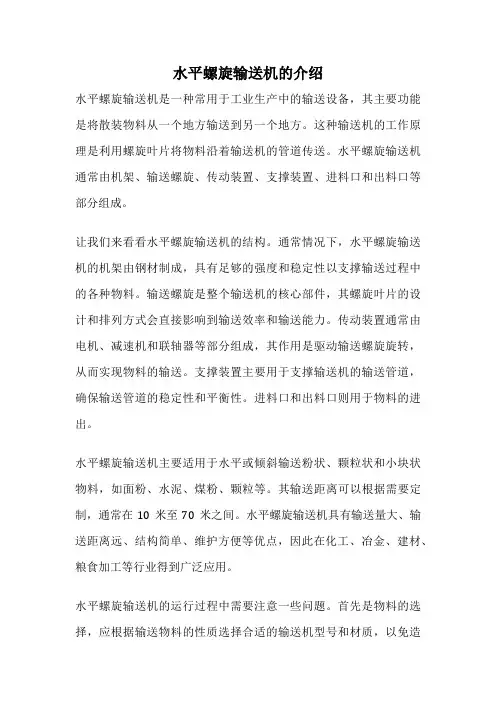

水平螺旋输送机的介绍水平螺旋输送机是一种常用于工业生产中的输送设备，其主要功能是将散装物料从一个地方输送到另一个地方。

这种输送机的工作原理是利用螺旋叶片将物料沿着输送机的管道传送。

水平螺旋输送机通常由机架、输送螺旋、传动装置、支撑装置、进料口和出料口等部分组成。

让我们来看看水平螺旋输送机的结构。

通常情况下，水平螺旋输送机的机架由钢材制成，具有足够的强度和稳定性以支撑输送过程中的各种物料。

输送螺旋是整个输送机的核心部件，其螺旋叶片的设计和排列方式会直接影响到输送效率和输送能力。

传动装置通常由电机、减速机和联轴器等部分组成，其作用是驱动输送螺旋旋转，从而实现物料的输送。

支撑装置主要用于支撑输送机的输送管道，确保输送管道的稳定性和平衡性。

进料口和出料口则用于物料的进出。

水平螺旋输送机主要适用于水平或倾斜输送粉状、颗粒状和小块状物料，如面粉、水泥、煤粉、颗粒等。

其输送距离可以根据需要定制，通常在10米至70米之间。

水平螺旋输送机具有输送量大、输送距离远、结构简单、维护方便等优点，因此在化工、冶金、建材、粮食加工等行业得到广泛应用。

水平螺旋输送机的运行过程中需要注意一些问题。

首先是物料的选择，应根据输送物料的性质选择合适的输送机型号和材质，以免造成设备堵塞或损坏。

其次是设备的安装和调试，需要确保输送机的安装位置水平稳固，传动部件的润滑良好，以保证设备的正常运行。

另外，在使用过程中需要定期检查设备的运行状态，及时清理输送管道内的积料，以确保设备的正常运行。

总的来说，水平螺旋输送机是一种高效、节能、环保的输送设备，广泛应用于各种工业生产领域。

通过合理选择输送机型号和材质，正确安装和调试设备，定期维护设备，可以确保输送机的长期稳定运行，提高生产效率，降低生产成本，为企业创造更大的经济效益。

希望本文能为广大读者对水平螺旋输送机有一个初步的了解，并在实际应用中发挥其最大的作用。

螺旋输送机说明书一、产品介绍螺旋输送机是一种传输颗粒状物料的设备，广泛应用于冶金、化工、建材、煤炭等行业。

其工作原理是通过螺旋叶片将物料从进料口输送到出料口。

二、产品结构螺旋输送机主要由螺旋轴、螺旋叶片、轴承、传动装置和支撑架等组成。

螺旋轴是输送机的核心部件，螺旋叶片固定在螺旋轴上，通过螺旋轴的传动装置带动螺旋叶片旋转，从而实现物料的输送。

三、产品特点1. 结构简单，体积小，占地面积少；2. 输送能力大，能够适应不同物料的输送需求；3. 运输效率高，输送距离远；4. 运行稳定，噪音低，维护方便；5. 可根据客户需求进行定制，满足特殊行业的输送要求。

四、使用方法1. 安装调试：安装螺旋输送机时，根据使用要求进行安装，确保设备的稳定性和安全性。

安装完成后，进行设备的调试，检查传动装置和轴承是否正常工作，调整好螺旋叶片的位置和转动方向。

2. 使用注意事项：在使用过程中，应注意控制物料的粒度和湿度，防止过大颗粒和湿物料对输送机造成堵塞。

同时，定期检查设备的润滑油是否充足，保持设备的正常运行。

五、维护保养1. 定期清理：定期对螺旋输送机进行清理，清除设备内部的积尘和杂物，确保设备正常运行。

2. 润滑保养：定期添加润滑油，保持轴承和传动装置的顺畅运转。

3. 检查维修：定期检查螺旋轴、螺旋叶片、轴承和传动装置的磨损情况，及时更换损坏部件，确保设备的长期稳定运行。

六、常见故障及排除方法1. 输送机无法启动或启动困难：检查电源是否正常，检查电机控制系统是否有故障。

2. 输送机输送效果差：检查设备内是否有杂物和积尘，清理设备后再次测试。

3. 输送机出料不均匀或中途堵塞：检查螺旋叶片是否安装正确，检查物料的湿度和粒度是否符合要求。

七、安全注意事项1. 在操作设备时，必须戴好安全帽、手套和防护眼镜，确保人身安全。

2. 禁止长时间连续使用设备，超过设备规定的工作时间需要停机休息，以免设备过热或过载。

3. 禁止将手或工具伸入设备内部，以免造成事故。

螺旋输送机详细介绍螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升。

应用范围：螺旋输送机适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等，物料温度小于200℃。

螺旋机不适于输送易变质的、粘性大的、易结块的物料。

螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成；螺旋输送机的螺旋叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。

螺旋输送机使用的环境温度通常为-20～50℃；其中，水平型螺旋输送机，其输送物料温度应小于200℃；输送机倾角β一般应小于20°；输送距离一般小于40m，最大不超过70m。

垂直型螺旋输送机，其输送物料温度一般不大于80℃，垂直提升高度不超过8m。

鉴于螺旋输送机的应用范围及功能特点，用户在选型时，应根据使用环境及输送物料情况充分考虑、统筹兼顾、合理选定，以避免不必要的麻烦和损失。

工作原理：螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

主要特点：1、承载能力大、安全可靠。

2、适应性强、安装维修方便、寿命长。

3、整机体积小、转速高、确保快速均匀输送。

4、出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。

5、密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

设备安装要求：a、进出料口现场安装应使进出料口的法兰支撑面与螺旋机的本体轴线平行;与相连接的法兰应紧密贴合不得有间隙。

无轴螺旋输送机产品简介：WSL型无轴螺旋输送机，是一种先进的输送设备，通常适用于城市污水厂，水质净化厂，垃圾处理场等，输送机械格栅除污机拦截上来的栅渣、压榨机、压滤机处理后的泥饼等物料。

设备由驱动装置，无轴螺旋叶片，U型槽，耐磨衬板，盖板等部分组成。

性能特点：1、构造简单，料槽中无轴承，料槽中无轴承，无聊输送流畅，无缠绕。

2、除进料口外，其余部分均加盖封闭，物料不会外溢，减少了环境几空气污染。

3、外科均采用不锈钢板折成槽形，结构进凑，外形美观，机械强度好，维护简便，使用寿命长。

型号表示方法：安装示意图：技术性能表：设备在倾斜使用时，其输送能力（占水平的百分比）注：1.表内数值为半流质情况下运输能力。

当输送颗粒状，污泥等有一定堆积性的物料时，表中数值应大10-20%，表内数值为n=22转/分时的输送能力，可根据物料的特性来相应调整螺旋叶片的螺距、直径等参数，来满足运输要求。

2、输运长度L：单机最长为50米，超过50米，可采用多级串联的形式。

叶片规格：（外径×节距×内径×厚度）注：表格中的规格为我公司主要常用的规格，特殊规格可定做。

设备安装使用要求：1．按设计图纸，安装设备到位，达到设计要求，并可靠固定设备。

2．检查减速机是否加油及按要求拧上放气螺母，其后进行无负载点动试车，看叶片旋转方向与输送方向是否一致。

3．启动螺旋输送机应运转平稳，紧固件无松动现象。

减速器无渗油，无异常，电器设备安全可靠。

4．螺旋机应无负荷启动，即在机内没有物料时，启动后方能向螺旋机给料，并逐步增加给料速度直至达到要求额定输送能力。

5．为了保证螺旋输送机无负荷启动的要求，输送机在停机前应停止加料，等机壳内物料完全输尽后方可停止运转。

6．被输送的物料不得混入坚强的大于螺距及进出料口的物料，避免螺旋卡死而造成螺旋机的损坏。

7．在使用中经常检测试螺旋机各部件的工作状态，注意紧固件是否松动，如发现松动则应立即拧紧螺钉，使之重新紧固。

螺旋输送机技术描述7.1螺旋输送机介绍：⑴、螺旋输送机俗称绞龙，适用于短距离水平或垂直输送粉状、粒状和小块状物料，不适于输送易变质、粘性大、易结块的物料，使用环境温度通常为－20～50℃。

⑵、螺旋输送机具有结构简单，造价低，密封性好等优点，但输送距离短，叶片和机壳易磨损，能耗高，且物料易被压碎。

⑶、螺旋输送机常用型号有：GX型、LS型和LC型。

1、GX型螺旋输送机：螺旋直径共有150、200、250、300、400、500、600mm 等七种规格，机身最短为3m，最长可达70m，级差为0.5m，根据不同现场需要可组成相应输送系统，用于水平或倾角小于20°的单向输送。

2、LS型螺旋输送机：LS型螺旋输送机是GX型螺旋输送机的换代产品，螺旋直径为100～1250mm，计有十一种规格，驱动方式有单端驱动和双端驱动两种形式；LS型螺旋输送机身长度每0.5m一档，根据不同现场需要可组成相应输送系统，与GX型螺旋输送机一样，用于水平或倾角小于20°的单向输送。

3、LC型垂直螺旋输送机：适宜于垂直或有较大倾角地输送粉状或粒状、粘性不大、松散密度在0.5～1.3的干燥物料。

LC型垂直螺旋输送机螺旋直径有200、250、315等几种定型规格，最大提升高度一般不超过8m，机身高度每0.5m一档，根据不同现场需要可组成相应提升输送系统。

⑷、螺旋输送机按安装形式分：固定式螺旋输送机和移动式螺旋输送机。

⑸、螺旋输送机按输送方向或工作转速分：水平慢速螺旋输送机、垂直快速螺旋输送机和可弯曲螺旋输送机。

1、水平慢速螺旋输送机：其输送物料温度小于200℃，输送机倾角β小于20°，输送距离一般小于40m，最大不超过70m。

2、垂直快速螺旋输送机：其输送物料温度小于80℃，垂直提升高度不超过8m。

3、可弯曲螺旋输送机：螺旋体由挠性轴和合成橡胶叶片组成，易弯曲，可根据现场或工艺要求任意布置，进行空间输送。

螺旋输送机生产工艺一、螺旋输送机简介螺旋输送机是一种常见的物料输送设备，广泛应用于各个行业中的物料传输工作。

它利用旋转的螺旋叶片将物料沿着输送机的轴线方向进行输送，具有自动化程度高、输送能力大、结构简单等优点。

螺旋输送机生产工艺是指生产螺旋输送机所需要进行的一系列工艺操作和技术措施，包括原材料准备、加工制造、装配调试等环节。

本文将对螺旋输送机生产工艺进行全面、详细、完整地探讨。

二、螺旋输送机生产工艺步骤1. 原材料准备在螺旋输送机的生产过程中，首先需要准备好所需的原材料。

一般情况下，螺旋输送机的主要材料是钢材，因此需要购买优质的钢材，并进行必要的预处理工作，如切割、修整等。

2. 螺旋叶片加工螺旋叶片是螺旋输送机的核心部件，影响着整个输送过程的效果。

在螺旋叶片的加工过程中，首先需要确定叶片的参数，如叶片的长度、直径等，然后进行定尺剪切。

接下来，将叶片进行弯曲成形，并进行必要的焊接处理。

最后，进行叶片表面的打磨、喷漆等工序，以提高叶片的表面质量和美观度。

3. 输送管道制作输送管道是螺旋输送机的外壳，用于保护螺旋叶片和输送物料。

在输送管道的制作过程中，首先需要根据设计图纸，进行管道的切割和模板制作。

然后，将管道进行焊接处理，确保管道的密封性和强度。

最后，对焊接处进行打磨处理，并进行表面的防腐处理，以延长管道的使用寿命。

4. 装配调试在螺旋输送机生产工艺的最后一步，是进行装配和调试工作。

首先，将螺旋叶片安装到输送机的轴上，并进行必要的固定。

然后，将输送机的传动装置进行安装，并进行传动系统的调试。

最后，进行整机的试运行，确认螺旋输送机的运行效果和质量。

三、螺旋输送机生产工艺的优化与创新螺旋输送机生产工艺的优化与创新，主要体现在以下几个方面： ### 1. 采用先进的加工设备和工艺通过引进和采用先进的加工设备和工艺，提高螺旋叶片和输送管道的加工精度和质量，减少人工操作的误差和劳动强度。

2. 应用新材料和新工艺通过应用新材料和新工艺，改善螺旋输送机的抗磨损性能和使用寿命。

螺旋输送机设计手册摘要：一、螺旋输送机简介1.定义及作用2.类型及特点二、螺旋输送机设计要点1.结构设计2.材质选择3.参数设计三、螺旋输送机零部件设计1.螺旋叶片设计2.轴承设计3.密封装置设计四、螺旋输送机安装与维护1.安装注意事项2.运行维护3.故障排除与维修五、螺旋输送机应用领域及前景1.应用领域2.行业发展趋势正文：一、螺旋输送机简介1.定义及作用螺旋输送机是一种利用旋转的螺旋叶片将物料从一个地方输送到另一个地方的设备。

它具有结构简单、占地面积小、输送距离远、输送效率高等优点，广泛应用于各种行业中。

2.类型及特点根据驱动方式可分为减速电机驱动和电动滚筒驱动；根据输送物料性质可分为固体物料输送和液体物料输送。

螺旋输送机具有以下特点：（1）能够输送各种颗粒状、粉末状、膏体状物料；（2）输送过程中物料不易破损，适用于易碎物料的输送；（3）可以实现多点进料和多点卸料；（4）结构紧凑，占地面积小，便于布局；（5）噪音低，环保性能好。

二、螺旋输送机设计要点1.结构设计螺旋输送机的结构设计应考虑以下方面：（1）螺旋直径、螺距和转速的合理搭配，以保证输送效率；（2）壳体结构选择，根据输送物料的性质选择合适的材质；（3）轴承选型，确保运行平稳可靠；（4）密封装置设计，防止物料泄漏。

2.材质选择根据输送物料的性质和环境要求，选择合适的材质，如碳钢、不锈钢、塑料等。

3.参数设计（1）螺旋叶片厚度、角度设计，以保证输送力和防止物料破损；（2）驱动装置选型，满足输送距离和速度要求；（3）安全防护装置设计，确保运行安全。

三、螺旋输送机零部件设计1.螺旋叶片设计（1）叶片形状选择，如直叶片、折叶片等；（2）叶片材料选择，满足输送物料的磨损和腐蚀要求；（3）叶片连接方式，如焊接、螺栓连接等。

2.轴承设计选用高精度、低噪音、高寿命的轴承，确保运行平稳可靠。

3.密封装置设计采用合理的密封形式，如填料密封、机械密封等，防止物料泄漏。
