测试技术复习资料测试技术复习资料200题第1章绪论一、考核知识点与考核要求1. 测试的含义识记：测试的基本概念；测量的定义；试验的含义。
领会：直接比较法和间接比较法的基本概念；测量和测试的概念及区别。
2. 测试基本原理及过程识记：电测法的基本概念；电测法的优点。
领会：典型非电量电测法测量的工作过程；信号检测与信号处理的相互关系。
3. 测试技术的典型应用领会：测试技术在工程技术领域的典型应用。
4．测试技术的发展动态识记：物理性（物性型）传感器的基本概念；智能化传感器的组成。
领会：计算机技术对测试技术发展的作用。
二、本章重点、难点典型非电量电测法测量的工作过程；信号检测与信号处理的作用。
三、复习题（一）填空1．按传感器能量传递方式分类，属于能量转换型的传感器是（压电式传感器）。
2．压电式传感器属于（能量转换型传感器）。
3．利用光电效应的传感器属于（物性型）。
4．电参量式传感器又称为（能量控制型）传感器。
5．传感器开发有两方面的发展趋势：物理型传感器、（集成化和智能化）传感器的开发。
（二）名词解释（三）简答题1．测试技术的发展趋势是什么？答：测试技术的发展趋势是在不断提高灵敏度、精确度和可靠性的基础上，向小型化、非接触化、多功能化、智能化和网络化方向发展。
2．简述测试的过程和泛指的两个方面技术。
答：测试就是对信号的获取、加工、处理、显示记录及分析的过程。
测试泛指测量和试验两个方面的技术，是具有试验性质的测量，是测量和试验的综合。
测试是主动的、涉及过程动态的、系统记录与分析的操作，并通过对被研究对象的试验数据作为重要依据。
第2章测试系统的基本特性一、考核知识点与考核要求1. 测试系统基本概念识记：测试系统的概念；理想测试系统的特性：迭加性、比例特性、微分特性、积分特性和频率不变性。
领会：测试系统组成的基本概念；测试系统的输入、输出与测试系统的特性关系。
2. 测试系统的静态特性识记：测试系统静态特性的定义；测试系统的静态传递方程；测试系统静态特性的主要定量指标：精确度、灵敏度、非线性度、回程误差、重复性、分辨率、漂移、死区；测试系统绝对误差、相对误差和引用误差的定义。

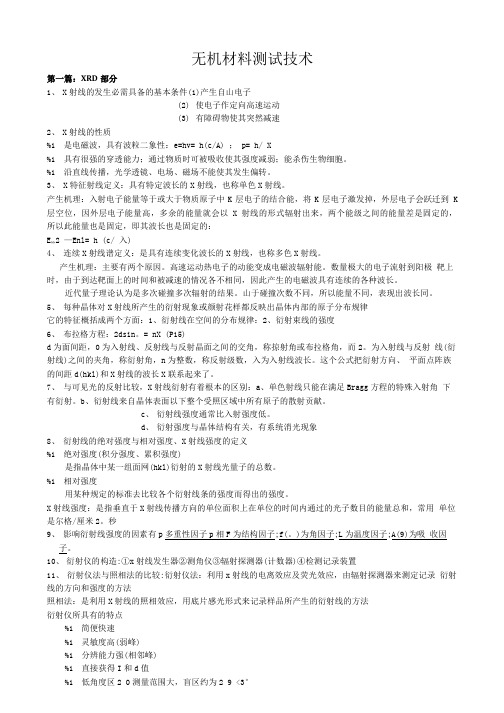

无机材料测试技术第一篇：XRD部分1、X射线的发生必需具备的基本条件(1)产生自山电子(2)使电子作定向高速运动(3)有障碍物使其突然减速2、X射线的性质%1是电磁波，具有波粒二象性：e=hv= h(c/A) ； p= h/ X%1具有很强的穿透能力；通过物质时可被吸收使其强度减弱；能杀伤生物细胞。
%1沿直线传播，光学透镜、电场、磁场不能使其发生偏转。
3、 X特征射线定义：具有特定波长的X射线，也称单色X射线。
产生机理：入射电子能量等于或大于物质原子中K层电子的结合能，将K层电子激发掉，外层电子会跃迁到 K 层空位，因外层电子能量高，多余的能量就会以X射线的形式辐射出来，两个能级之间的能量差是固定的，所以此能量也是固定，即其波长也是固定的：E…2 —Enl= h (c/ 入)4、连续X射线谱定义：是具有连续变化波长的X射线，也称多色X射线。
产生机理：主要有两个原因。
高速运动热电子的动能变成电磁波辐射能。
数量极大的电子流射到阳极靶上时，由于到达靶面上的时间和被减速的情况各不相同，因此产生的电磁波具有连续的各种波长。
近代量子理论认为是多次碰撞多次辐射的结果。
山于碰撞次数不同，所以能量不同，表现出波长同。
5、每种晶体对X射线所产生的衍射现象或颜射花样都反映出晶体内部的原子分布规律它的特征概括成两个方面：1、衍射线在空间的分布规律：2、衍射束线的强度6、布拉格方程：2dsin。
= nX (P15)d为面间距，0为入射线、反射线与反射晶面之间的交角，称掠射角或布拉格角，而2。
为入射线与反射线(衍射线)之间的夹角，称衍射角，n为整数，称反射级数，入为入射线波长。
这个公式把衍射方向、平面点阵族的间距d(hkl)和X射线的波长X联系起来了。
7、与可见光的反射比较，X射线衍射有着根本的区别：a、单色射线只能在满足Bragg方程的特殊入射角下有衍射。
b、衍射线来自晶体表面以下整个受照区域中所有原子的散射贡献。
c、衍射线强度通常比入射强度低。

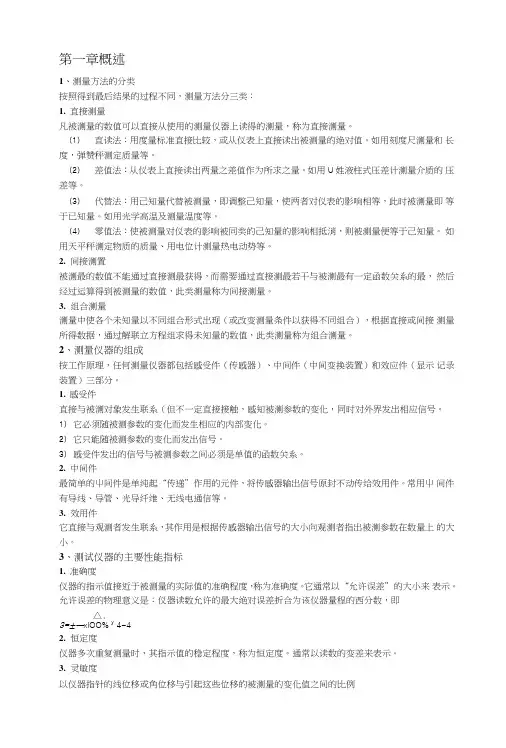

第一章概述1、测量方法的分类按照得到最后结果的过程不同，测量方法分三类：1.直接测量凡被测量的数值可以直接从使用的测量仪器上读得的测量，称为直接测量。
（1）直读法：用度量标准直接比较，或从仪表上直接读出被测量的绝对值。
如用刻度尺测量和长度，弹赞秤测定质量等。
（2）差值法：从仪表上直接读出两量之差值作为所求之量。
如用U姓液柱式压差计测量介质的压差等。
（3）代替法：用己知量代替被测量，即调整己知量，使两者对仪表的影响相等，此时被测量即等于已知量。
如用光学高温及测量温度等。
（4）零值法：使被测量对仪表的影响被同类的己知量的影响相抵消，则被测量便等于己知量。
如用天平秤测定物质的质量、用电位计测量热电动势等。
2.间接测置被测最的数值不能通过直接测最获得，而需要通过直接测最若干与被测最有一定函数关系的最，然后经过运算得到被测量的数值，此类测量称为间接测量。
3.组合测量测量中使各个未知量以不同组合形式出现（或改变测量条件以获得不同组合），根据直接或间接测量所得数据，通过解联立方程组求得未知量的数值，此类测量称为组合测量。
2、测量仪器的组成按工作原理，任何测量仪器都包括感受件（传感器）、中间件（中间变换装置）和效应件（显示记录装置）三部分。
1.感受件直接与被测对象发生联系（但不一定直接接触，感知被测参数的变化，同时对外界发出相应信号。
1）它必须随被测参数的变化而发生相应的内部变化。
2）它只能随被测参数的变化而发出信号。
3）感受件发出的信号与被测参数之间必须是单值的函数关系。
2.中间件最简单的屮间件是单纯起“传递”作用的元件，将传感器输出信号原封不动传给效用件。
常用屮间件有导线、导管、光导纤维、无线电通信等。
3.效用件它直接与观测者发生联系，其作用是根据传感器输出信号的大小向观测者指出被测参数在数量上的大小。
3、测试仪器的主要性能指标1.准确度仪器的指示值接近于被测量的实际值的准确程度，称为准确度。
它通常以“允许误差”的大小来表示。
测试技术复习资料(第一章)第一章一、选择题1. 描述周期信号的数学工具是（ B ）。
A. 相关函数B. 傅氏级数C. 傅氏变换D. 拉氏变换2. 傅氏级数中的各项系数是表示各谐波分量的（ C ）。
A. 相位B. 周期C. 振幅D. 频率3. 复杂的信号的周期频谱是（ A ）。
A. 离散的B. 连续的C. δ函数D. sinc 函数4. 如果一个信号的频谱是离散的。
则该信号的频率成分是（C ）。
A. 有限的B. 无限的C. 可能是有限的，也可能是无限的D. 不能确定5. 下列函数表达式中，（ B ）是周期信号。
A. ⎩⎨⎧≤≥=0,00,10cos 5)(t t t t x π B. t t t x ππ10cos 1020sin 5)(+=，)(+∞<<-∞t C. t e t x t πα20cos 10)(-=，)(+∞<<-∞t D. t t t x ππ5cos 102sin 5)(+=，)(+∞<<-∞t6. 多种信号之和的频谱是（ C ）。
A. 离散的B. 连续的C. 随机性的D. 周期性的7. 描述非周期信号的数学工具是（C ）。
A. 三角函数B. 拉氏变换C. 傅氏变换D. 傅氏级数8. 下列信号中，（ C ）信号的频谱是连续的。
A. )3sin()sin()(21ϕωϕω+++=t B t A t xB. t t t x 50sin 330sin 5)(+=C. t e t x t 0sin )(ωα-=D. t t t x ππ10cos 1020sin 5)(+=9. 连续非周期信号的频谱是（ C ）。
A. 离散、周期的B. 离散、非周期的C. 连续非周期的D. 连续周期的10. 时域信号，当持续时间延长时，则频域中的高频成分（ C ）。
A. 不变B. 增加C. 减少D. 变化不定11. 将时域信号进行时移，则频域信号将会（ D ）。
A. 扩展B. 压缩C. 不变D. 仅有移项12. 已知 t t x ωsin 12)(=，)(t δ为单位脉冲函数，则积分⎰∞∞-⎪⎭⎫ ⎝⎛-dt t t x ωπδ2)(的函数值为（ C ）。
A. 6B. 0C. 12D. 任意值13. 如果信号分析设备的通频带比磁带记录下的信号频带窄，将磁带记录仪的重放速度（ B ），则也可以满足分析要求。
A. 放快B. 放慢C. 反复多放几次D. 不能14. 如果1)(⇐⇒t δ，根据傅氏变换的（ A ）性质，则有)(0t j e t t ωδ-⇔-。
A. 时移 B. 频移 C. 相似 D. 对称15. 瞬变信号x(t)，其频谱X(f)，则|X(f)|2表示（ B ）。
A. 信号的一个频率分量的能量B. 信号沿频率轴的能量分布密度C. 信号的瞬变功率D. 信号的功率16. 不能用确定函数关系描述的信号是（ C ）。
A. 复杂的周期信号B. 瞬变信号C. 随机信号D. 周期信号17. 两个函数)(1t x 和)(2t x ，把运算式()⎰∞∞--dt t x t x τ21)(称为这两个函数的（ C ）。
A. 自相关函数B. 互相关函数C. 卷积D. 互谱18. 时域信号的时间尺度压缩时，其频谱的变化为（ ）。
A. 频带变窄、幅值增高B. 频带变宽、幅值压低C. 频带变窄、幅值压低D. 频带变宽、幅值增高19. 信号τte t x --=1)( ，则该信号是( C ).A. 简单周期信号B. 随机信号C. 瞬变信号D. 复杂周期信号20. 数字信号的特性是（ B ）。
A. 时间上离散、幅值上连续B. 时间、幅值上均离散C. 时间、幅值上都连续D. 时间上连续、幅值上量化21. 非周期信号的频谱是（ A ）A. 连续的B. 离散的C. 基频的整倍数D. 非连续的22. 信号是信息的（ A ）A. 载体B. 描述C. 形式D. 数量表示23.脉冲函数的频谱是（ A ）A. 均匀谱B. 非均匀谱C. 逐渐增高D. 逐渐降低24. 截断的方波信号的频谱是（ B ）A. 离散谱B. 连续谱C. 低频谱D. 高频谱25. 方波信号的谐波频率是基波频率的（ C ）A. 偶数倍B. 自然数倍C. 基数倍D. 小数倍26.窗函数在时域变窄，则其频域的频带（ B ）A. 缩小B. 加宽C. 不变D. 不确定27. 下面（ D ）的频谱与理想的白噪声频谱相同A. 低频噪声B. 高频噪声C. 随机噪声D. σ函数28. 信号在时域的时移，则信号在频域（A ）A. 相移B. 不变C. 压缩D. 放大29. 信号的时域与频域描述方法是依靠（ B ）来确立彼此的关系A. 拉氏变换B. 傅氏变换C. 卷积D. 相乘30. 各态历经随机过程必须是（ A ）A. 平稳随机过程B. 非周期性的C. 集合平均统计特征随时间周期性变化D. 连续的31. 工程中常见的周期信号其谐波的幅值随谐波的频率增加而（ B ）A. 不变B. 减小C. 增加D. 不确定32. 将信号在时域进行扩展，则信号在频域将（ C ）A. 不变B. 扩展C. 压缩D. 相移33. 由几个频率不同的正弦信号合成的周期信号，合成信号的周期是（ A ）A. 各信号周期的最小公倍数B. 各信号周期的最大公约数C. 各信号周期的平均值D. 都不对二、填空题1.信号可分为和两大类。
确定性信号；随机信号2. 确定性信号可分为 和 两类，前者的频谱特点是 。
后者的频谱特点是 。
周期信号；非周期信号；离散的；连续的3. 将确定行信号中那些不具有周期重复性的信号称为 。
非周期信号4. 工程中常见的周期信号，其谐波幅值总的趋势是随谐波次数的增高而的，因此，没有必要取那些次数过高的谐波分量。
减小5. 信号的有效值的平方称为 ，它描述测试信号的平均功率。
均方值6. 两个时间函数)(1t x 和)(2t x 的卷积定义式是 。
12()()x t x t d ττ∞-∞⋅-⎰7. 连续信号)(t x 与单位脉冲函数)(0t t -δ进行卷积其结果是：=-*)()(0t t t x δ 。
0()x t t -8. 6. 单位脉冲函数)(t δ的频谱所有频段上都是等强度的，这种频谱常称为 。
均匀谱9. 21. 窗函数)(t w 的频谱是sin c f τπτ⋅，则延时后的窗函数)2(τ-t w 的频谱应是 。
sin j f e c f πττπτ-⋅⋅ 10. 信号当时间尺度在压缩时，则其频带 其幅值 。
例如将磁带记录仪 即是例证。
展宽；降低；慢录快放11. 单位脉冲函数)(t δ的频谱为 ，它在所有频段上都是 ，这种信号又称 。
1；等强度；白噪声12. 余弦函数只有 谱图，正弦函数只有 谱图。
实频；虚频13. 计算积分值：=⋅+⎰∞∞-dt e t t )5(δ 。
5-e 14. 两个时间函数12()()x t x t 和的卷积定义式是 。
12()()x t x t d ττ∞-∞⋅-⎰15. 单位脉冲函数)(0t t -δ与在0t 点连续的模拟信号)(t f 的下列积分：0()()f t t t dt δ∞-∞⋅-=⎰ 。
这一性质称为 。
)(0t f ；脉冲采样16. 已知傅氏变换对)(1f δ⇔，根据频移性质可知t f j e 02π的傅氏变换为 。
0()f f δ-17. 已知傅氏变换对：)()(11f X t x ⇔和)()(22f X t x ⇔时，则当)()()(21t x t x t x ⋅=时，()X f =＿＿＿。
12()()X f X f *三、名词解释1. 平稳随机过程平稳随机过程是指其统计特征参数不随时间而变化的随机过程。
四、计算题1. 求下图所示三角波调幅信号的频谱。
（已知图中所示三角波的傅立叶变换为2sin ()22f c τπτ）解：图中所示调幅波是三角波与载波 0cos t ω 的乘积。
两个函数在时域中的乘积，对应其在频域中的卷积。
tf (t )-1 2τ-2τt0ω余弦信号频谱为001[()()]2f f f f δδ++- 三角波频谱为：2sin ()22fc τπτ则信号f (t )的频谱为：=)(f F 2001sin ()[()()]222f c f f f f τπτδδ*++-2200()()[sin sin ]422f f f f c c πτπττ+-=+2. 求被截断的正弦函数0sin t ω的傅立叶变换。
⎩⎨⎧><=T t Tt t t x 0,sin )(0ω解原函数)(t x 可看作是正弦函数t t x 00sin )(ω=和矩形窗函数)(t w 的乘积，即)()()(0t w t x t x ⋅=，其中⎩⎨⎧><=T t Tt t w 0,1)(又[])()()(000ωωδωωδπω--+=j X⎰∞∞--=dt e t w W tj ωω)()(⎰--=T T tj dt e ωωωωj e e Tj T j --=-)(sin 2T c T ω=)()(21)(0ωωπωW X X *=[])(sin 2)()(2100T c T j ωωωδωωδππ*--+⋅=[]T c T c jT )(sin )(sin 00ωωωω--+=4. 求指数函数()(0,0)at x t Ae a t -=>≥的频谱。
解：2()()j ft X f x t e dt π∞--∞=⎰ 20at j ft Ae e dt π∞--=⎰ (2)0at j f Ae dt π∞-+=⎰ (2)01(2)a j f t A e a j f ππ∞-+=-+ 12A a j fπ=+5. 求衰减振荡信号0()cos at x t e t ω-=，0,0≥>t a 的频谱。
解：设1()at x t e -=，20()cos x t t ω=210()at j ft X f e e dt π∞--=⎰ (2)0a j f t e dt π∞-+=⎰ 12a j fπ=+ 2001()[()()]2X f f f f f δδ=++- 12()()()X f X f X f =* 0011*[()()]22f f f f a j f δδπ=++-+ 00111[]22()2()a j f f a j f f ππ=++++- 6. 一时间函数)(t f 及其频谱函数)(ωF 如图1-2所示，其最高频率为m ω。
函数t t f t x 0cos )()(ω⋅=，（m ωω>0），试分别作出)(t x 及其频谱函数)(ωX 的图形。
分析当m ωω<0时，)(ωX 的图形会出现什么情况？解：)(tx相当于信号)(tf与tcosω的调幅信号，其时域与频域结果如下图所示：图中，（a）为调幅信号波形图，图（b）为调幅信号频谱图。
