电容器动态分析经典例题

2024年高考物理一轮大单元综合复习导学练专题46电容器的动态分析、带电粒子在电场中的直线和抛体运动导练目标导练内容目标1电容器的动态分析目标2带电粒子在电场中的直线运动目标3带电粒子在电场中的抛体运动【知识导学与典例导练】一、电容器的动态分析1．平行板电容器动态的分析思路2.平行板电容器的动态分析问题的两种情况(1)平行板电容器充电后,保持电容器的两极板与电池的两极相连接:(2)平行板电容器充电后,切断与电池的连接:【例1】如图所示，A、B为平行板电容器的两个金属极板，C为静电计，开始时闭合开关S，静电计张开一定角度。

不考虑静电计引起的电荷量变化，则下列说法正确的是（）A ．保持开关S 闭合，将两极板间距减小，板间场强减小B ．保持开关S 闭合，将两极板间距减小，静电计指针张开角度不变C ．断开开关S 后，将两极板间距增大，板间场强增大D ．断开开关S 后，将两极板间距增大，静电计指针张开角度增大【答案】BD【详解】A ．保持开关S 闭合，两极板间电势差不变，将两极板间距减小，由UE d=可知，板间场强增大，A 错误；B ．保持开关闭合，变阻器仅仅充当导线功能，电容器两极板间的电势差不变，滑动触头滑动不会影响静电计指针张角，静电计指针张开角度不变，B 正确；C ．断开开关S 后，电容器所带电荷量保持不变，根据电容器的决定式：r 4SC kdεπ=根据电容的定义式Q C U =极板间为匀强电场UE d=联立可得r 4kQ E S πε=若是仅将两板间距离增大，板间电场强度不变。

C 错误；D ．断开开关S 后，将两极板间距增大，根据4S C kd επ=可知，电容减小，根据QC U=可知，两极板间电势差增大，D 正确。

故选BD 。

【例2】某同学学习了电容器的充、放电等相关知识后，在老师的引导下，他为了探究电路中连接二极管的电容器充、放电问题，设计了如图所示的电路，平行板电容器与二极管（该二极管可看做理想二极管，正向电阻很小，反向电阻无穷大）、开关、直流电源串联，电源负极接地。

2
C．U2 = U1，E2 = 2E1 D．U2 = 2U1，E2 = 2E1
（2012江苏卷2） 一充电后的平行板电容器保持两极板的正对面积、间距和电 荷量不变,在两极板间插入一电介质,其电容C和两极板间的电势差U的变化情况 是
(A) C和U均增大
(C) C减小,U增大
(B) C增大,U减小
(D) C和U均减小
α C
b P
α Q
（2012全国卷24）（16分）如图，一平行板电容器的两个极板竖直放置，在两 极板间有一带电小球，小球用一绝缘轻线悬挂于O点。现给电容器缓慢充电， 使两极板所带电荷量分别为﹢Q和﹣Q，此时悬线与竖直方向的夹角为π/6。再 给电容器缓慢充电，直到悬线和竖直方向的夹角增加到π/3，且小球与两极板 不接触。求第二次充电使电容器正极板增加的电荷量。
P
E
（2010重庆卷18）某电容式话筒的原理示意图如图所示，E为电源，R为电阻， 薄片P和Q为两金属极板。对着话筒说话时，P振动而Q可视为不动。在P、Q 间距增大过程中，
A．P、Q构成的电容器的电容增大
B．P上电荷量保持不变 C．M点的电势比N点的低
P Q
绝缘固定支架 M R E N
D．M点的电势比N点的高
2008宁夏21．如图所示，C为中间插有电介质的电容器，a和b为其两极板，a 板接地；P和Q为两竖直放置的平行金属板，在两板间用绝缘线悬挂一带电小 球；P板与b板用导线相连，Q板接地。开始时悬线静止在竖直方向，在b板带 电后，悬线偏转了角度α。在以下方法中，能使悬线的偏角变大的是 A．缩小a、b间的距离 B．加大a、b间的距离 C．取出a、b两极板间的电介质 D．换一块形状大小相同、介电常数更大的电介质
O
（2009福建卷15）如图所示，平行板电容器与电动势为E的直流电源（内阻不 计）连接，下极板接地。一带电油滴位于容器中的P点且恰好处于平衡状态。 现将平行板电容器的上极板竖直向上移动一小段距离

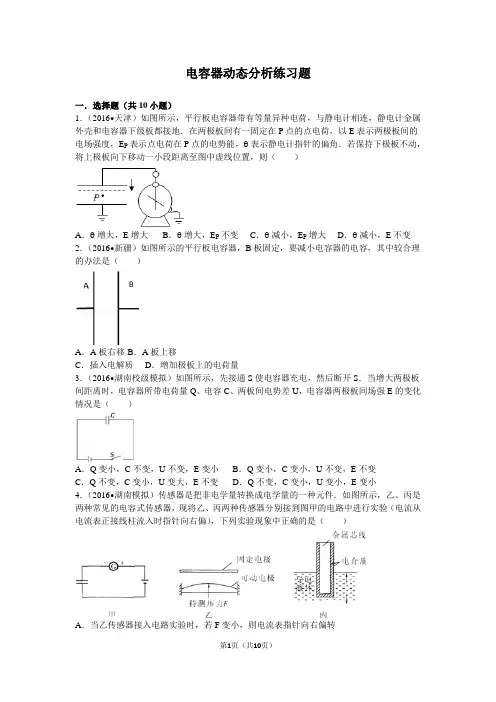

电容器动态分析练习题一．选择题（共10小题）1．（2016•天津）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地．在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，E P表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变2．（2016•新疆）如图所示的平行板电容器，B板固定，要减小电容器的电容，其中较合理的办法是（）A．A板右移 B．A板上移C．插入电解质D．增加极板上的电荷量3．（2016•湖南校级模拟）如图所示，先接通S使电容器充电，然后断开S．当增大两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U，电容器两极板间场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变小，E变小4．（2016•湖南模拟）传感器是把非电学量转换成电学量的一种元件．如图所示，乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向右偏转C．当丙传感器接入电路实验时，若导电溶液深度h变大，则电流表指针向左偏转D．当丙传感器接入电路实验时，若导电溶液深度h变小，则电流表指针向左偏转5．（2016•桂林一模）如图所示，一带电小球悬挂在竖直放置的平行板电容器内，当开关S 闭合，小球静止时，悬线与竖直方向的夹角为θ．则（）A．当开关S断开时，若减小平行板间的距离，则夹角θ增大B．当开关S断开时，若增大平行板间的距离，则夹角θ增大C．当开关S闭合时，若减小平行板间的距离，则夹角θ增大D．当开关S闭合时，若减小平行板间的距离，则夹角θ减小6．（2016•诏安县校级模拟）如图所示，平行板电容器已经充电，静电计的金属球与电容器的一个极板连接，外壳与另一个极板连接，静电计指针的偏转指示电容器两极板间的电势差．实验中保持极板上的电荷量Q不变．设电容器两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．下列关于实验现象的描述正确的是（）A．保持S不变，增大d，则θ变大B．保持S不变，减小d，则θ不变C．保持d不变，减小S，则θ变小D．保持S、d不变，在两板间插入电介质，则θ变大7．（2016•江苏模拟）如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A．保持d不变，减小S，则C变小，θ变大B．保持d不变，减小S，则C变大，θ变大C．保持S不变，增大d，则C变小，θ变大D．保持S不变，增大d，则C变大，θ变大8．（2016•中山市模拟）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．平行板电容器的电容值将变大B．静电计指针张角变小C．带电油滴的电势能将减少D．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变9．（2016•铜仁市校级模拟）如图所示，水平放置的平行金属板a、b分别与电源的两极相连，带电液滴P在金属板a、b间保持静止，现设法使P固定，再使两金属板a、b分别绕中心点O、O′处垂直于纸面的轴顺时针转相同的小角度α，然后释放P，则P在电场内将做（）A．匀运直线运动B．水平向右的匀加速直线运动C．斜向右下方的匀加速直线运动D．曲线运动10．（2016•肇庆三模）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P 点．现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．静电计指针张角变小B．平行板电容器的电容将变大C．带电油滴的电势能将增大D．若先将电容器上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变电容器动态分析练习题参考答案与试题解析一．选择题（共10小题）1．（2016•天津）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地．在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，E P表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变【分析】电容器充电后断开电源，极板上的电量不变；根据电容器的定义式可分析电容的变化，再根据决定式分析电压的变化，从而分析静电计指针夹角的变化；根据U=Ed分析电场强度的变化；根据电势与电势差之间的关系可分析P点电势，再由电势分析电势能的变化．【解答】解：电容器与电源断开，故电量不变；上极板向下移动时，两板间的距离减小，根据C=可知，电容C增大，则根据C=可知，电压U减小；故静电计指针偏角减小；两板间的电场强度E===；因此电场强度与板间距无关，因此电场强度不变；再根据设P与下极板距离为l，则P点的电势φP=El，电势能E P=ELq；因此电荷在P点的电势能保持不变；故D正确，ABC错误；故选：D．2．（2016•新疆）如图所示的平行板电容器，B板固定，要减小电容器的电容，其中较合理的办法是（）A．A板右移 B．A板上移C．插入电解质D．增加极板上的电荷量【分析】平行板电容的电容取决于极板间的距离、正对面积及介电常数，与电压及电荷量无关．【解答】解：由C=ɛ可知，当增大d、减小电介质和减小正对面积时，可减小电容；而C与电压及电荷量无关，故只有B正确，ACD错误；故选：B．3．（2016•湖南校级模拟）如图所示，先接通S使电容器充电，然后断开S．当增大两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U，电容器两极板间场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变小，E变小【分析】电容器与电源断开，电量保持不变，增大两极板间距离时，根据C=，判断电容的变化，根据U=判断电势差的变化，根据E=，判断电场强度的变化．【解答】解：电容器与电源断开，电量保持不变，增大两极板间距离时，根据C=，知电容C变小，根据U=，知两极板间的电势差U变大，根据E==，知电场强度E不变．故C正确，A、B、D错误．故选C．4．（2016•湖南模拟）传感器是把非电学量转换成电学量的一种元件．如图所示，乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向右偏转C．当丙传感器接入电路实验时，若导电溶液深度h变大，则电流表指针向左偏转D．当丙传感器接入电路实验时，若导电溶液深度h变小，则电流表指针向左偏转【分析】根据电容的决定式分析F、h与电容器所带电量的关系，分析电路中电流的方向，判断电流表指针偏转方向．【解答】解：A、当乙传感器接入电路实验时，若F变小，电容器两极板间的距离增大，根据电容的决定式C=得知，电容减小，而电压不变，则由Q=CU可知，电容器所带的电量减小，电容器放电，电路中有顺时针方向的电流，则电流表指针向左偏转．故A错误．B、当乙传感器接入电路实验时，若F变大，电容器两极板间的距离减小，根据电容的决定式C=得知，电容增大，而电压不变，则由Q=CU可知，电容器所带的电量增加，电容器充电，电路中有逆时针方向的电流，则电流表指针向右偏转．故B正确．C、当丙传感器接入电路实验时，若导电溶液深度h变大，两电极正对面积增大，电容增大，而电压不变，则电容器充电，电路中有逆时针方向的电流，则电流表指针向右偏转．故C 错误．D、当丙传感器接入电路实验时，若导电溶液深度h变小，两电极正对面积减小，电容减小，而电压不变，则电容器放电，电路中有顺时针方向的电流，则电流表指针向左偏转．故D 正确．故选BD5．（2016•桂林一模）如图所示，一带电小球悬挂在竖直放置的平行板电容器内，当开关S 闭合，小球静止时，悬线与竖直方向的夹角为θ．则（）A．当开关S断开时，若减小平行板间的距离，则夹角θ增大B．当开关S断开时，若增大平行板间的距离，则夹角θ增大C．当开关S闭合时，若减小平行板间的距离，则夹角θ增大D．当开关S闭合时，若减小平行板间的距离，则夹角θ减小【分析】小球受重力、拉力、电场力三个力处于平衡状态，断开开关S，电容器所带的电量不变．保持开关S闭合，电容器两端间的电势差不变；先分析板间场强的变化，再判断夹角的变化．【解答】解：AB、当断开开关S时，电容器所带的电量不变，由电容器的定义式C=、电容的定义式C=和E=结合得E=，则知电容器板间距离d变化时，板间场强E 不变，小球所受的电场力不变，则θ不变．故A、B错误．CD、保持开关S闭合，电容器两端间的电势差U不变，若减小平行板间的距离，由E=知，板间的电场强度E增大，小球所受的电场力变大，则θ增大．故C正确，D错误．故选：C6．（2016•诏安县校级模拟）如图所示，平行板电容器已经充电，静电计的金属球与电容器的一个极板连接，外壳与另一个极板连接，静电计指针的偏转指示电容器两极板间的电势差．实验中保持极板上的电荷量Q不变．设电容器两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．下列关于实验现象的描述正确的是（）A．保持S不变，增大d，则θ变大B．保持S不变，减小d，则θ不变C．保持d不变，减小S，则θ变小D．保持S、d不变，在两板间插入电介质，则θ变大【分析】静电计指针偏角大小表示极板间电势差的大小，抓住电量不变，根据U=，通过C的变化，从而判断U的变化．【解答】解：A、根据电容的定义式C=，保持S不变，增大d，电容C减小，再根据U=，知U增大，所以θ变大，故A正确；B、根据电容的定义式C=，保持S不变，减小d，电容C增大，再根据U=，知U 减小，所以θ变小，故B错误；C、保持d不变，减小S，电容减小，再根据U=，知U增大，所以θ变大．故C错误；D、根据电容的定义式C=，保持S、d不变，在两板间插入电介质，则电容增大，根据U=，知U减小，则θ变小，故D错误．故选：A．7．（2016•江苏模拟）如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A．保持d不变，减小S，则C变小，θ变大B．保持d不变，减小S，则C变大，θ变大C．保持S不变，增大d，则C变小，θ变大D．保持S不变，增大d，则C变大，θ变大【分析】静电计测定电容器极板间的电势差，电势差越大，指针的偏角θ越大．根据电容的决定式C=分析极板间距离、正对面积变化时电容的变化情况，由于极板所带电荷量不变，再由电容的定义式C=分析板间电势差的变化，即可再确定静电计指针的偏角变化情况．【解答】解：AB、根据电容的决定式C=得知，当保持d不变，减小S，则C变小，电容器的电量Q不变，由电容的定义式C=分析可知板间电势差增大，则静电计指针的偏角θ变大．故A正确，B错误．CD、根据电容的决定式C=得知，保持S不变，增大d，则C变小，电容器极板所带的电荷量Q不变，则由电容的定义式C=分析可知板间电势差增大，静电计指针的偏角θ变大，故C正确，D错误．故选：AC．8．（2016•中山市模拟）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．平行板电容器的电容值将变大B．静电计指针张角变小C．带电油滴的电势能将减少D．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变【分析】电容器始终与电源相连，则电容器两端间的电势差不变，根据电容器d的变化判断电容的变化以及电场强度的变化，从而判断电荷电势能和电场力的变化．【解答】解：A、根据C=知，d增大，则电容减小．故A错误．B、静电计测量的是电容器两端的电势差，因为电容器始终与电源相连，则电势差不变，所以静电计指针张角不变．故B错误．C、电势差不变，d增大，则电场强度减小，P点与上极板的电势差减小，则P点的电势增大，因为该电荷为负电荷，则电势能减小．故C正确．D、电容器与电源断开，则电荷量不变，d改变，根据，知电场强度不变，则油滴所受电场力不变．故D正确．故选CD．9．（2016•铜仁市校级模拟）如图所示，水平放置的平行金属板a、b分别与电源的两极相连，带电液滴P在金属板a、b间保持静止，现设法使P固定，再使两金属板a、b分别绕中心点O、O′处垂直于纸面的轴顺时针转相同的小角度α，然后释放P，则P在电场内将做（）A．匀运直线运动B．水平向右的匀加速直线运动C．斜向右下方的匀加速直线运动D．曲线运动【分析】题中带电液滴P原来在水平放置的a、b金属板间的电场内处于静止状态，说明处于平衡状态，竖直向上的电场力大小等于重力的大小，当两平行金属板a、b分别以O、0′中心为轴在竖直平面内转过相同的较小角度θ，然后释放P，此时P受到重力、电场力，合力向右，故P向右的匀加速直线运动．【解答】解：当a、b金属板水平放置时，带电液滴P在电场内处于静止状态，说明处于平衡状态，竖直向上的电场力大小等于重力的大小．当两平行金属板a、b分别以O、0′中心为轴在竖直平面内转过相同的较小角度α，然后释放P，此时P受到竖直向下的重力、垂直金属板的电场力，电场力方向与竖直方向的夹角为α，如图．设板间距离原来为d，则由几何知识得知：转过α角时，板间距离为dcosα，板间场强为E=，电场力为F=qE=，电场力方向与竖直方向的夹角为α，竖直方向的分力为Fcosα=．而原来液滴处于静止状态，即有mg=qE=q，则得此时液滴竖直方向受力平衡，合力水平向右，故P将水平向右作匀加速直线运动．故B正确．故选B10．（2016•肇庆三模）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P 点．现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．静电计指针张角变小B．平行板电容器的电容将变大C．带电油滴的电势能将增大D．若先将电容器上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变【分析】电容器始终与电源相连，则电容器两端间的电势差不变，根据电容器d的变化判断电容的变化以及电场强度的变化，从而判断电荷电势能和电场力的变化．【解答】解：现将平行板电容器的下极板竖直向下移动一小段距离，导致极板间距增大，A、静电计测量的是电容器两端的电势差，因为电容器始终与电源相连，则电势差不变，所以静电计指针张角不变．故A错误．B、根据C=知，d增大，则电容减小．故B错误．C、电势差不变，d增大，则电场强度减小，P点与上极板的电势差减小，则P点的电势增大，因为该电荷为负电荷，则电势能减小．故C错误．D、若先将电容器上极板与电源正极的导线断开，则电荷量不变，d改变，根据E===，知电场强度不变，则油滴所受电场力不变．故D正确．故选：D．。

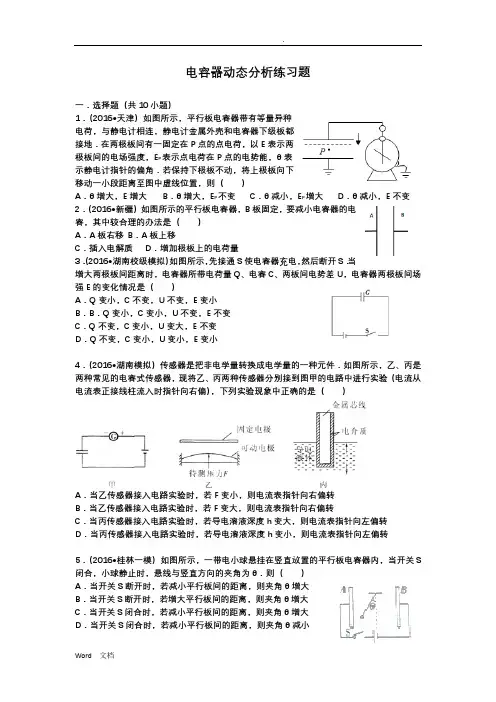

电容器动态分析练习题一．选择题（共10小题）1．（2016•天津）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地．在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，E P表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变2．（2016•新疆）如图所示的平行板电容器，B板固定，要减小电容器的电容，其中较合理的办法是（）A．A板右移B．A板上移C．插入电解质D．增加极板上的电荷量3．（2016•湖南校级模拟）如图所示，先接通S使电容器充电，然后断开S．当增大两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U，电容器两极板间场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变小，E变小4．（2016•湖南模拟）传感器是把非电学量转换成电学量的一种元件．如图所示，乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向右偏转C．当丙传感器接入电路实验时，若导电溶液深度h变大，则电流表指针向左偏转D．当丙传感器接入电路实验时，若导电溶液深度h变小，则电流表指针向左偏转5．（2016•桂林一模）如图所示，一带电小球悬挂在竖直放置的平行板电容器内，当开关S 闭合，小球静止时，悬线与竖直方向的夹角为θ．则（）A．当开关S断开时，若减小平行板间的距离，则夹角θ增大B．当开关S断开时，若增大平行板间的距离，则夹角θ增大C．当开关S闭合时，若减小平行板间的距离，则夹角θ增大D．当开关S闭合时，若减小平行板间的距离，则夹角θ减小6．（2016•诏安县校级模拟）如图所示，平行板电容器已经充电，静电计的金属球与电容器的一个极板连接，外壳与另一个极板连接，静电计指针的偏转指示电容器两极板间的电势差．实验中保持极板上的电荷量Q不变．设电容器两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．下列关于实验现象的描述正确的是（）A．保持S不变，增大d，则θ变大B．保持S不变，减小d，则θ不变C．保持d不变，减小S，则θ变小D．保持S、d不变，在两板间插入电介质，则θ变大7．（2016•江苏模拟）如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A．保持d不变，减小S，则C变小，θ变大B．保持d不变，减小S，则C变大，θ变大C．保持S不变，增大d，则C变小，θ变大D．保持S不变，增大d，则C变大，θ变大8．（2016•中山市模拟）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P点，现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．平行板电容器的电容值将变大B．静电计指针张角变小C．带电油滴的电势能将减少D．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变9．（2016•铜仁市校级模拟）如图所示，水平放置的平行金属板a、b分别与电源的两极相连，带电液滴P在金属板a、b间保持静止，现设法使P固定，再使两金属板a、b分别绕中心点O、O′处垂直于纸面的轴顺时针转相同的小角度α，然后释放P，则P在电场内将做（）A．匀运直线运动B．水平向右的匀加速直线运动C．斜向右下方的匀加速直线运动D．曲线运动10．（2016•肇庆三模）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P点．现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．静电计指针张角变小B．平行板电容器的电容将变大C．带电油滴的电势能将增大D．若先将电容器上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变电容器动态分析练习题参考答案与试题解析一．选择题（共10小题）1．（2016•天津）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下级板都接地．在两极板间有一固定在P点的点电荷，以E表示两极板间的电场强度，E P表示点电荷在P点的电势能，θ表示静电计指针的偏角．若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）A．θ增大，E增大B．θ增大，E P不变C．θ减小，E P增大D．θ减小，E不变【分析】电容器充电后断开电源，极板上的电量不变；根据电容器的定义式可分析电容的变化，再根据决定式分析电压的变化，从而分析静电计指针夹角的变化；根据U=Ed分析电场强度的变化；根据电势与电势差之间的关系可分析P点电势，再由电势分析电势能的变化．【解答】解：电容器与电源断开，故电量不变；上极板向下移动时，两板间的距离减小，根据C=可知，电容C增大，则根据C=可知，电压U减小；故静电计指针偏角减小；两板间的电场强度E===；因此电场强度与板间距无关，因此电场强度不变；再根据设P与下极板距离为l，则P点的电势φP=El，电势能E P=ELq；因此电荷在P点的电势能保持不变；故D正确，ABC错误；故选：D．2．（2016•新疆）如图所示的平行板电容器，B板固定，要减小电容器的电容，其中较合理的办法是（）A．A板右移B．A板上移C．插入电解质D．增加极板上的电荷量【分析】平行板电容的电容取决于极板间的距离、正对面积及介电常数，与电压及电荷量无关．【解答】解：由C=ɛ可知，当增大d、减小电介质和减小正对面积时，可减小电容；而C与电压及电荷量无关，故只有B正确，ACD错误；故选：B．3．（2016•湖南校级模拟）如图所示，先接通S使电容器充电，然后断开S．当增大两极板间距离时，电容器所带电荷量Q、电容C、两板间电势差U，电容器两极板间场强E的变化情况是（）A．Q变小，C不变，U不变，E变小B．Q变小，C变小，U不变，E不变C．Q不变，C变小，U变大，E不变D．Q不变，C变小，U变小，E变小【分析】电容器与电源断开，电量保持不变，增大两极板间距离时，根据C=，判断电容的变化，根据U=判断电势差的变化，根据E=，判断电场强度的变化．【解答】解：电容器与电源断开，电量保持不变，增大两极板间距离时，根据C=，知电容C变小，根据U=，知两极板间的电势差U变大，根据E==，知电场强度E不变．故C正确，A、B、D错误．故选C．4．（2016•湖南模拟）传感器是把非电学量转换成电学量的一种元件．如图所示，乙、丙是两种常见的电容式传感器，现将乙、丙两种传感器分别接到图甲的电路中进行实验（电流从电流表正接线柱流入时指针向右偏），下列实验现象中正确的是（）A．当乙传感器接入电路实验时，若F变小，则电流表指针向右偏转B．当乙传感器接入电路实验时，若F变大，则电流表指针向右偏转C．当丙传感器接入电路实验时，若导电溶液深度h变大，则电流表指针向左偏转D．当丙传感器接入电路实验时，若导电溶液深度h变小，则电流表指针向左偏转【分析】根据电容的决定式分析F、h与电容器所带电量的关系，分析电路中电流的方向，判断电流表指针偏转方向．【解答】解：A、当乙传感器接入电路实验时，若F变小，电容器两极板间的距离增大，根据电容的决定式C=得知，电容减小，而电压不变，则由Q=CU可知，电容器所带的电量减小，电容器放电，电路中有顺时针方向的电流，则电流表指针向左偏转．故A错误．B、当乙传感器接入电路实验时，若F变大，电容器两极板间的距离减小，根据电容的决定式C=得知，电容增大，而电压不变，则由Q=CU可知，电容器所带的电量增加，电容器充电，电路中有逆时针方向的电流，则电流表指针向右偏转．故B正确．C、当丙传感器接入电路实验时，若导电溶液深度h变大，两电极正对面积增大，电容增大，而电压不变，则电容器充电，电路中有逆时针方向的电流，则电流表指针向右偏转．故C错误．D、当丙传感器接入电路实验时，若导电溶液深度h变小，两电极正对面积减小，电容减小，而电压不变，则电容器放电，电路中有顺时针方向的电流，则电流表指针向左偏转．故D 正确．故选BD5．（2016•桂林一模）如图所示，一带电小球悬挂在竖直放置的平行板电容器内，当开关S 闭合，小球静止时，悬线与竖直方向的夹角为θ．则（）A．当开关S断开时，若减小平行板间的距离，则夹角θ增大B．当开关S断开时，若增大平行板间的距离，则夹角θ增大C．当开关S闭合时，若减小平行板间的距离，则夹角θ增大D．当开关S闭合时，若减小平行板间的距离，则夹角θ减小【分析】小球受重力、拉力、电场力三个力处于平衡状态，断开开关S，电容器所带的电量不变．保持开关S闭合，电容器两端间的电势差不变；先分析板间场强的变化，再判断夹角的变化．【解答】解：AB、当断开开关S时，电容器所带的电量不变，由电容器的定义式C=、电容的定义式C=和E=结合得E=，则知电容器板间距离d变化时，板间场强E 不变，小球所受的电场力不变，则θ不变．故A、B错误．CD、保持开关S闭合，电容器两端间的电势差U不变，若减小平行板间的距离，由E=知，板间的电场强度E增大，小球所受的电场力变大，则θ增大．故C正确，D错误．故选：C6．（2016•诏安县校级模拟）如图所示，平行板电容器已经充电，静电计的金属球与电容器的一个极板连接，外壳与另一个极板连接，静电计指针的偏转指示电容器两极板间的电势差．实验中保持极板上的电荷量Q不变．设电容器两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．下列关于实验现象的描述正确的是（）A．保持S不变，增大d，则θ变大B．保持S不变，减小d，则θ不变C．保持d不变，减小S，则θ变小D．保持S、d不变，在两板间插入电介质，则θ变大【分析】静电计指针偏角大小表示极板间电势差的大小，抓住电量不变，根据U=，通过C的变化，从而判断U的变化．【解答】解：A、根据电容的定义式C=，保持S不变，增大d，电容C减小，再根据U=，知U增大，所以θ变大，故A正确；B、根据电容的定义式C=，保持S不变，减小d，电容C增大，再根据U=，知U 减小，所以θ变小，故B错误；C、保持d不变，减小S，电容减小，再根据U=，知U增大，所以θ变大．故C错误；D、根据电容的定义式C=，保持S、d不变，在两板间插入电介质，则电容增大，根据U=，知U减小，则θ变小，故D错误．故选：A．7．（2016•江苏模拟）如图所示为研究影响平行板电容器电容大小因素的实验装置．设两极板的正对面积为S，极板间的距离为d，静电计指针偏角为θ，平行板电容器的电容为C．实验中极板所带电荷量可视为不变，则下列关于实验的分析正确的是（）A．保持d不变，减小S，则C变小，θ变大B．保持d不变，减小S，则C变大，θ变大C．保持S不变，增大d，则C变小，θ变大D．保持S不变，增大d，则C变大，θ变大【分析】静电计测定电容器极板间的电势差，电势差越大，指针的偏角θ越大．根据电容的决定式C=分析极板间距离、正对面积变化时电容的变化情况，由于极板所带电荷量不变，再由电容的定义式C=分析板间电势差的变化，即可再确定静电计指针的偏角变化情况．【解答】解：AB、根据电容的决定式C=得知，当保持d不变，减小S，则C变小，电容器的电量Q不变，由电容的定义式C=分析可知板间电势差增大，则静电计指针的偏角θ变大．故A正确，B错误．CD、根据电容的决定式C=得知，保持S不变，增大d，则C变小，电容器极板所带的电荷量Q不变，则由电容的定义式C=分析可知板间电势差增大，静电计指针的偏角θ变大，故C正确，D错误．故选：AC．8．（2016•中山市模拟）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．平行板电容器的电容值将变大B．静电计指针张角变小C．带电油滴的电势能将减少D．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变【分析】电容器始终与电源相连，则电容器两端间的电势差不变，根据电容器d的变化判断电容的变化以及电场强度的变化，从而判断电荷电势能和电场力的变化．【解答】解：A、根据C=知，d增大，则电容减小．故A错误．B、静电计测量的是电容器两端的电势差，因为电容器始终与电源相连，则电势差不变，所以静电计指针张角不变．故B错误．C、电势差不变，d增大，则电场强度减小，P点与上极板的电势差减小，则P点的电势增大，因为该电荷为负电荷，则电势能减小．故C正确．D、电容器与电源断开，则电荷量不变，d改变，根据，知电场强度不变，则油滴所受电场力不变．故D正确．故选CD．9．（2016•铜仁市校级模拟）如图所示，水平放置的平行金属板a、b分别与电源的两极相连，带电液滴P在金属板a、b间保持静止，现设法使P固定，再使两金属板a、b分别绕中心点O、O′处垂直于纸面的轴顺时针转相同的小角度α，然后释放P，则P在电场内将做（）A．匀运直线运动B．水平向右的匀加速直线运动C．斜向右下方的匀加速直线运动D．曲线运动【分析】题中带电液滴P原来在水平放置的a、b金属板间的电场内处于静止状态，说明处于平衡状态，竖直向上的电场力大小等于重力的大小，当两平行金属板a、b分别以O、0′中心为轴在竖直平面内转过相同的较小角度θ，然后释放P，此时P受到重力、电场力，合力向右，故P向右的匀加速直线运动．【解答】解：当a、b金属板水平放置时，带电液滴P在电场内处于静止状态，说明处于平衡状态，竖直向上的电场力大小等于重力的大小．当两平行金属板a、b分别以O、0′中心为轴在竖直平面内转过相同的较小角度α，然后释放P，此时P受到竖直向下的重力、垂直金属板的电场力，电场力方向与竖直方向的夹角为α，如图．设板间距离原来为d，则由几何知识得知：转过α角时，板间距离为dcosα，板间场强为E=，电场力为F=qE=，电场力方向与竖直方向的夹角为α，竖直方向的分力为Fcosα=．而原来液滴处于静止状态，即有mg=qE=q，则得此时液滴竖直方向受力平衡，合力水平向右，故P将水平向右作匀加速直线运动．故B正确．故选B10．（2016•肇庆三模）如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P 点．现将平行板电容器的下极板竖直向下移动一小段距离，则（）A．静电计指针张角变小B．平行板电容器的电容将变大C．带电油滴的电势能将增大D．若先将电容器上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力不变【分析】电容器始终与电源相连，则电容器两端间的电势差不变，根据电容器d的变化判断电容的变化以及电场强度的变化，从而判断电荷电势能和电场力的变化．【解答】解：现将平行板电容器的下极板竖直向下移动一小段距离，导致极板间距增大，A、静电计测量的是电容器两端的电势差，因为电容器始终与电源相连，则电势差不变，所以静电计指针张角不变．故A错误．B、根据C=知，d增大，则电容减小．故B错误．C、电势差不变，d增大，则电场强度减小，P点与上极板的电势差减小，则P点的电势增大，因为该电荷为负电荷，则电势能减小．故C错误．D、若先将电容器上极板与电源正极的导线断开，则电荷量不变，d改变，根据E===，知电场强度不变，则油滴所受电场力不变．故D正确．故选：D．。
