砌体工程知识

一、教案首页课堂教学设计以某一实际工程的施工图为载体，为满足建筑功能需求，以工作任务作驱动，引入本课题的内容。

一、砖砌体施工（一）概述：1、砌筑工程概念：用砖、石和各种砌块等块体与砂浆经砌筑而形成的砌体结构工程。

2、特点：优点：就地取材、保温、隔热、隔声、耐火和耐久等良好性能，节约钢材和水泥，不需大型机械，施工组织简单等优点；缺点：手工组砌、劳动强度大、生产效率低，不适应建筑工业化需要、粘土砖需占用农田，需改革——利用工业废料代替粘土砖已成为发展方向。

3、影响砖砌体质量的主要因素：砖的质量、砂浆的质量和施工质量中，施工质量所占比重可达50％左右。

4、分类：砖砌体：主要有墙和柱；砌块砌体：多用定型设计的民用房屋及工业厂房的墙体，或隔墙；石材砌体：用于带形基础、挡土墙某些墙体结构；配筋砌体：在砌体水平灰缝中配置钢筋网片或在砌体外部的预留槽沟内设置竖向粗钢筋的组合砌体。

（二）砌体材料1、块体（1）实心砖：（无孔洞或孔洞率小于15%的砖）A：分类：烧结普通粘土砖、实心硅酸盐砖，包括蒸压灰砂砖、粉煤灰砖、矿渣硅酸盐砖以及媒矸石砖等。

红砖：焙后自然冷却，强度高；青砖：用水冷却，强度低，在MU7.5以下。

B：尺寸：普通标准实心砖的尺寸为240×115×53mm。

长宽厚之比：4：2：1 标准砖的重量：25N/块，适合手工砌筑。

（2）粘土空心砖：具有不同孔洞形状和孔隙率的承重粘土空心砖，其孔洞率等于或大于15%。

减轻自重、提高砌筑效率、节省能源、降低造价等。

A：常用的尺寸：190×190×90mm、240×115×90mm、240×180×115mm。

B：砖的强度等级：通常以其抗压强度为主要标准，同时考虑了规定的抗折强度来划分。

块体的强度等级以“MU”表示，单位为MPa。

分为MU30（300）、MU25（250）、MU20（200）、MU15（150）、MU10（100）和MU7．5（75），括号内为相应材料原标准规定的标号。

3、天然石材分为料石和毛石两种。

料石又可分为细料石、半细料石、粗料石和毛料石。

石材的强度等级有九级：MU100、MU80、MU60、MU50、MU40、MU30、MU20、MU15和MU10。

4、砌块砌块一般指砼空心砌块、加气砼砌块及硅酸盐实心砌块。

通常把高度为180～350mm的称为小型砌块，360～900mm称为中型砌块。

砼小型、中型空心砌块和粉煤灰中型实心砌块的强度等级划分为MU15、MU10、MU7.5、MU5和MU3．5等五级。

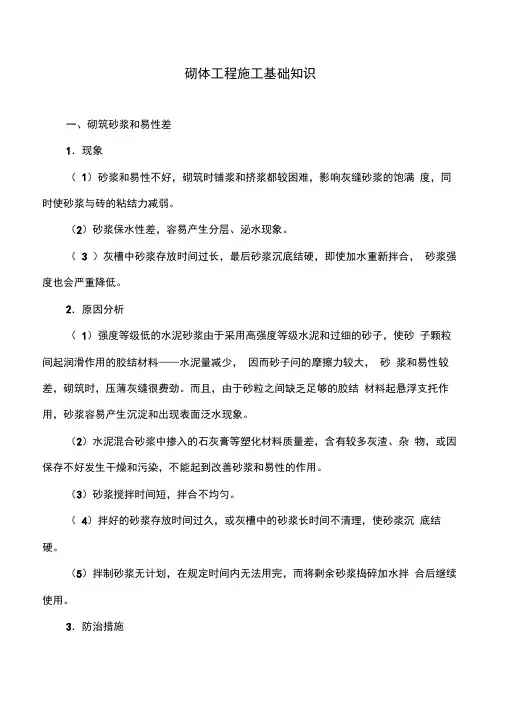

2、砂浆：（1）概念：一种粘结材料。

（2）砌筑砂浆要求：有一定的强度、保证承载力、适当的稠度和保水性、保证良好的和易性、便于施工。

（3）砂浆强度确定标准：标准立方体试块（70X70 X70MM）N/mm2（4）砂桨的强度等级划分七级：M15、M10、M7.5、M5、M2.5、M1、M0.4 （5）砌筑砂浆分类：A：水泥砂浆：强度高防潮性能好，主要用于受力和防潮要求高的墙体中（塑性和保水性较差，能够在潮湿环境中硬化）B：混合砂浆：水泥、石灰、砂拌合而成，有一定强度，广泛使用，常用于地上砌体。

C：石灰砂浆：强度和防潮均差，但和易性好，用于强度要求低的墙体。

（6）基本要求：良好的流动性、良妤的保水性、足够的强度。

A：砌筑砂浆使用的水泥品种及标号，应根据砌体部位和所处环境来选择，水泥应保持干燥，不同品种的水泥不得混合使用。

B：砌筑砂浆使用的细骨料宜为中砂并过筛，不得含有草根等杂物，含泥量不应超过5％（M5以下水泥混合砂浆，含泥量不应超过10％）。

C：为改善砌筑砂浆的和易性，常加入掺合料，如石灰膏、粉煤灰和生石灰等。

或掺入有机的微涤剂（松香热聚物）来改善砂浆的和易性。

（三）砖墙砌体的组砌形式1、砖墙的厚度：实心砖墙常用的厚度有半砖(12墙)、一砖(24墙)、一砖半(37墙)、二砖(49墙)等2、砖墙的砌筑方式：一顺一丁式、三顺一丁式、梅花丁式丁砖：把砖的长方向垂直于墙面砌筑的砖；顺砖：把砖的长方向平行墙面砌筑的砖；横缝：上下匹之间的水平灰缝；竖缝：左右两块砖之间的垂直灰缝；丁砖顺砖交替砌筑、灰浆饱满、横平竖直。

（四）砌筑的材料要求和施工准备1．施工准备工作（1）砖的准备A：砖的品种、强度等级必须符合设计要求，并应规格一致。

B：用于清水墙、柱表面的砖，应边角整齐、色泽均匀。

C：在砌砖前一天或半天（视天气情况而定）应将砖堆浇水湿润；原因：砌筑时干砖吸收砂浆中大量水分，使砂浆流动性降低，砌筑困难，并影响砂浆粘结力和强度。

D：要求普通粘土砖、空心砖含水率为10～15％。

施工中可将砖砍断，看其断面四周的吸水深度达10～20mm即认为合格。

灰砂砖、粉煤灰砖含水率宜为5～8％。

（2）砂浆的准备主要是做好配制砂浆的材料准备和砂浆的拌制。

砌筑前，必须按施工组织设计要求组织垂直和水平运输机械、砂浆搅拌机械进场，安装调试等工作。

同时，还要准备脚手架、砌筑工具等。

（五）砖墙砌筑工艺1、找平放线找平：砌筑砖墙前，先在基础防潮层或楼面上用水泥砂浆找平。

放线：放出墙身轴线、边线及门窗洞口等位置线；2、摆砖样选定的组砌方式后试摆砖。

目的：确定砖的数量、位置、灰缝的大小。

使门窗洞口、附墙垛等符合砖的模数，减少砍砖，使砌体灰缝均匀、组砌得当。

3、立皮数杆（1）概念：皮数杆是用来保证墙体每皮砖水平、控制墙体竖向尺寸和各部件标高的木质标志杆。

（2）要求：皮数杆上标明皮数以及门窗洞口、过梁、楼板等竖向构造变化部位的标高。

皮数杆一般立于墙的转角及纵横墙交接处，其间距一般不超过15m，立皮数杆时应使皮数杆上的楼地面标高线位于设计标高处。

4、盘角和挂线砌体角部是确定砌体横平竖直的主要依据，所以砌筑时应根据皮数杆选在转角及交接处砌几皮砖，并保证其垂直平整，称为盘角。

然后再在其间拉准线，依准线逐皮砌筑中间部分。

一砖半厚及其以上的砌体要双面挂线。

5、砌筑、勾缝（1）“三一”砌砖法（优先采用）：A:概念：一铲灰、一块砖、一挤揉。

B:特点：粘结性好、墙面整齐。

（2）铺灰法（挤浆法）：A:概念：在墙上铺一段砂浆，然后用手拿砖将砖挤入砂浆中一定厚度之后，把砖放平，达到下齐边、上齐线、横平竖直的要求。

B:特点1：铺灰长度不得超过750 MM，如气温超过30度则铺浆长度不得超过500MM。

可连续挤砌几块砖，减少烦琐动作，平推平挤可使灰缝饱满、效率高。

每天砌筑高度：小于等于1.8M，保证墙体的稳定性。

（3）勾缝：清水墙的最后一道工序，具有保护墙面和美观的作用。

内墙面：可以采用砌筑砂浆随砌随勾，即原浆勾缝；外墙面：待砌体砌筑完毕后再用水泥砂浆或加色浆勾缝称为加浆勾缝。

（六）砖墙砌体的质量要求及保证措施砖砌体质量要求可号括为十六个字:横平竖直、灰浆饱满、错缝搭接、接槎可靠1、横平竖直要求：即要求砖砌体水平灰缝平直、表面平整和竖向垂直。

原因：砖砌体主要承受垂直力，而砖砌体抗压性能远大于其抗剪性能，为使砌体在竖向荷载作用下均匀受压，灰缝不产生剪切破坏，砌体灰缝应保证横平竖直。

横平：即要求每一皮砖应在同一水平面上，每块砖应摆平。

为此，首先应将基础或楼面抄平，砌筑时严格按皮数杆每皮层砖砌筑必须挂水平准线，并要拉紧，每块砖按水平准线砌平。

竖直：即要求砌体表面轮廓垂直平整，且竖向灰缝垂直对齐。

因而在砌筑过程中要随时用线锤和托线板进行检查，做到“三皮一吊、五皮一靠”，以保证砌筑质量，不得出现游丁走缝。

2、灰浆饱满（1）砌体水平和竖向灰缝砂浆应饱满，实心砖砌体水平灰缝的砂浆饱满度：80%。

原因：砂浆不饱满——砖块间粘结不紧密——砌体整体性差——砖块不能均匀传力——砖块局部受弯、受剪而致断裂。

（2）灰缝厚度的范围：8—10mm，一般10mm.原因：灰缝太厚：砖块浮滑、墙身侧倾砂浆横向膨胀加大，对砖的横向拉力增大，降低砌体强度。

灰缝太薄：粘接不好，受压不均。

（2）饱满的竖向灰缝可提高砌体的抗横向能力，可避免砌体透风、漏水，且保温性能好。

3、错缝搭接基本原则：“上下错缝，内外搭接”。

避免砌体竖向出现通缝（上下二皮砖搭接长度小于25mm皆称通缝），影响砌体整体受力。

错缝长度一般不应小于60mm，并避免墙面和内墙中出现连续的竖向通缝，同时还应考虑砌筑方便和少砍砖。

4、接槎可靠A:概念:接槎是指砌体不能同时砌筑时，临时间断处先、后砌筑的砌体之间的接合。

B:特点:接槎处的砌体的水平灰缝填塞困难，如果处理不当，会影响砌体的整体性。

C:特点:在接槎时，须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直。

★斜槎砖墙的转角处和交接处一般应同时砌筑。

对不能同时砌筑而又必须留置的临时间断处，应砌成斜槎（见下页图）。

实心砖墙的斜槎长度不应小于高度的2/3。

★直槎A: 如临时间断处留斜槎确有困难时，除转角处外，也可留直槎，但必须做成凸槎，并加设拉结钢筋（见下图）;B:拉结筋的数量为每12cm墙厚放置1根直径6mm的钢筋，间距沿墙高不得超过50cm，埋入长度从留槎处算起，每边均不应小于50cm，末端应弯有90°弯钩; C:抗震设防地区建筑物不得留直槎。

★其他拉结筋设置A:隔墙与墙或柱如不同时砌筑而又不留成斜槎时，可于墙或柱中引出凸槎。

B:灰缝中尚应预埋拉结筋，其数量每道不得少于2根，具体构造同上。

C:对于设置钢筋砼构造柱的墙体，构造柱与墙体的连接处应砌成马牙槎，从每层柱脚开始，先退后进;D:每一马牙槎沿高度方向的尺寸不宜超过300 mm，沿墙高每500 mm设2φ6拉结钢筋，每边伸入墙内不宜小于1m;E:施工时应先砌墙后浇构造柱。

基本构造要求：1）构造柱的下端应锚固于钢筋砼基础梁内；2）柱截面应不小于180mmx240mm，3）主筋采用：4Φ12，箍筋间距不大于250MM，墙与柱之间应沿墙高每500MM设2Φ6钢筋拉接，每边深入墙内不少于1M；4）施工时必须先砌墙，随着墙体的上升而浇灌钢筋砼柱身。

二、砌块墙体的施工（一）砌块的规格与类型：用于承重墙砌筑的砌块：普通砼小型空心砌块轻骨料砼小型空心砌块（简称小砌块）用于填充墙砌筑的砌块：加气砼砌块轻骨料砼小型空心砌块按幅面和单块重量分为：小型砌块、中型砌块和大型砌块。

1、小型砌块：高度115～380 mm，单块质量不超过20 kg，便于人工砌筑。

2、中型砌块：高度380～980 mm，单块质量在20～350 kg之间，需要用轻便机具搬运和砌筑。

3、大型砌块：高度大于980MM需机械搬运。

（二）砌块的材料要求和准备1、普通砼小砌块吸水率很小，砌筑前无需浇水，当天气干燥炎热时，可提前洒水湿润；2、轻骨料砼小砌块吸水率较大，应提前2d浇水湿润，含水率宜为5％～8％；3、加气砼砌块砌筑时，应向砌筑面适量浇水，但含水量不宜过大，以免砌块孔隙中含水过多，影响砌体质量。
