农村建房建筑结构知识一、建筑结构类型1.木结构：以木材为主要受力构件，适合低层住宅或临时建筑。
2.砌体结构：以砖、石、砌块等为受力构件，是我国传统建筑结构形式，广泛应用于农村自建房。
3.框架结构：由梁和柱通过节点连接构成，主要承受竖向和水平荷载，多用于多层及高层建筑。
4.剪力墙结构：以剪力墙为主要竖向受力构件，广泛应用于高层住宅。
5.钢结构：以钢材为主要受力构件，具有抗震性能好、施工速度快等优点。
二、建筑材料选择1.砖：普通黏土砖、多孔砖、空心砖等。
2.混凝土：标号选择应符合设计要求，常用强度等级为C20-C40。
3.钢材：根据需要选择不同规格的钢筋，如圆钢、螺纹钢等。
4.木材：选择干燥的木材，避免受潮和腐朽。
5.其他：石材、石灰、水泥等。
三、基础结构设计1.根据地质勘察报告确定基础类型，如条形基础、独立基础等。
2.基础深度应满足承载力和稳定性要求，根据地质报告和设计要求确定。
3.考虑地下水位的影响，采取相应措施。
四、墙体结构设计1.根据功能和受力要求选择墙体材料，如砖墙、砌块墙、板材墙等。
2.设计时应考虑墙体的承载力、稳定性及抗震性能。
3.墙体厚度应根据功能要求确定，满足保温、隔热、隔音等性能要求。
五、屋顶结构设计1.根据功能选择屋顶类型，如平屋顶、坡屋顶等。
2.考虑荷载、风载、雪载等因素对屋顶的影响，合理设计屋顶结构。
3.设计时应考虑排水问题，防止积水对屋顶造成损害。
六、楼梯与栏杆设计1.根据建筑物的使用功能和安全要求，确定楼梯的数量和位置。
2.根据人流和疏散要求，确定楼梯的宽度和坡度。
3.选择合适的楼梯形式，如直跑式、旋转式等。
4.栏杆设计应满足安全要求，采用合适的材料和造型。
七、结构安全与抗震1.确保结构整体稳定性，避免因局部破坏导致整体结构失稳。
2.加强关键部位和薄弱环节的设计，提高结构抗震性能。
3.根据当地地震情况，采取相应的抗震措施，如增加抗震缝、设置抗震支撑等。
4.在施工中采取有效的安全防护措施，防止意外事故的发生。
抗震设计基本知识1．地震可分为哪几种类型？答：地震是由于某种原因引起的地面强烈运动，依其成因，可分为三种类型：火山地震、塌陷地震、构造地震。
由于地壳构造运动推挤岩层，使某处地下岩层的薄弱部位突然发生断裂、错动而引起地面运动，称为构造地震。
构造地震的破坏性大，影响面广，而且频繁发生，约占破坏性地震总量度的95%以上。
而火山地震和塌陷地震影响范围及造成的破坏程度均比较小。
因此，在建筑抗震设计中，仅限于讨论在构造地震作用下建筑的设防问题。
2．什么是震级？答：震级是地震规模的指标，按照地震本身强度而定的等级标度，用以衡量某次地震的大小。
震级的大小是地震释放能量多少的尺度，一次地震只有一个震级。
目前国际上比较通用的是里氏震级。
3．什么是地震烈度？答：地震烈度是指某一地区的地面及建筑物遭受到一次地震影响的强弱程度。
对于一次地震，震级只有一个，但它对不同地点的影响是不一样的。
一般说，距震中愈远，地震影响愈小，烈度就愈低；反之，距震中愈近，烈度就愈高。
此外，地震烈度还与地震大小、震源深度、地震传播介质、表土性质、建筑物动力特性、施工质量等许多因素有关。
为评定地震烈度，需要建立一个标准，这个标准就称为地震烈度表。
目前国际上普遍采用的是划分为12度的地震烈度表。
4．什么是抗震设防烈度？答：为了进行建筑结构的抗震设防，按国家规定的权限批准审定作为一个地区抗震设防依据的地震烈度，称为抗震设防烈度。
5．抗震设防的一般目标是什么？答：抗震设防是指对房屋进行抗震设计和采取抗震措施，来达到抗震的效果。
抗震设防的依据是抗震设防烈度。
结合我国的具体的情况，《抗震规范》提出了“三水准”的抗震设防目标。
第一水准——小震不坏：当遭受低于本地区抗震设防烈度的多遇地震影响时，建筑物一般不受损坏或不需修理仍可继续使用。
第二水准——中震可修：当遭受到相当于本地区抗震设防烈度的地震影响时，建筑物可能损坏，经一般修理或不需修理仍可继续使用。
第三水准——大震不倒：当遭受到高于本地区抗震设防烈度预估的罕遇地震影响时，建筑物不致倒塌或发生危及生命的严重破坏。

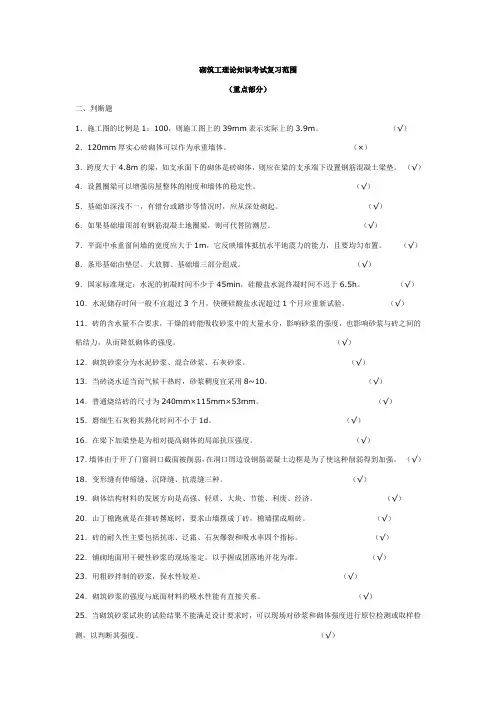

砌筑工理论知识考试复习范围（重点部分）二、判断题1．施工图的比例是1：100，则施工图上的39mm表示实际上的3.9m。
（√）2．120mm厚实心砖砌体可以作为承重墙体。
（×）3．跨度大于4.8m的梁，如支承面下的砌体是砖砌体，则应在梁的支承端下设置钢筋混凝土梁垫。
（√）4．设置圈梁可以增强房屋整体的刚度和墙体的稳定性。
（√）5．基础如深浅不一，有错台或踏步等情况时，应从深处砌起。
（√）6．如果基础墙顶部有钢筋混凝土地圈梁，则可代替防潮层。
（√）7．平面中承重窗间墙的宽度应大于1m，它反映墙体抵抗水平地震力的能力，且要均匀布置。
（√）8．条形基础由垫层、大放脚、基础墙三部分组成。
（√）9．国家标准规定：水泥的初凝时间不少于45min，硅酸盐水泥终凝时间不迟于6.5h。
（√）10．水泥储存时间一般不宜超过3个月，快硬硅酸盐水泥超过1个月应重新试验。
（√）11．砖的含水量不合要求，干燥的砖能吸收砂浆中的大量水分，影响砂浆的强度，也影响砂浆与砖之间的粘结力，从而降低砌体的强度。
（√）12．砌筑砂浆分为水泥砂浆、混合砂浆、石灰砂浆。
（√）13．当砖浇水适当而气候干热时，砂浆稠度宜采用8~10。
（√）14．普通烧结砖的尺寸为240mm×115mm×53mm。
（√）15．磨细生石灰粉其熟化时间不小于1d。
（√）16．在梁下加梁垫是为相对提高砌体的局部抗压强度。
（√）17．墙体由于开了门窗洞口截面被削弱，在洞口周边设钢筋混凝土边框是为了使这种削弱得到加强。
（√）18．变形缝有伸缩缝、沉降缝、抗震缝三种。
（√）19．砌体结构材料的发展方向是高强、轻质、大块、节能、利废、经济。
（√）20．山丁檐跑就是在排砖撂底时，要求山墙摆成丁砖，檐墙摆成顺砖。
（√）21．砖的耐久性主要包括抗冻、泛霜、石灰爆裂和吸水率四个指标。
（√）22．铺砌地面用干硬性砂浆的现场鉴定，以手握成团落地开花为准。
（√）23．用粗砂拌制的砂浆，保水性较差。

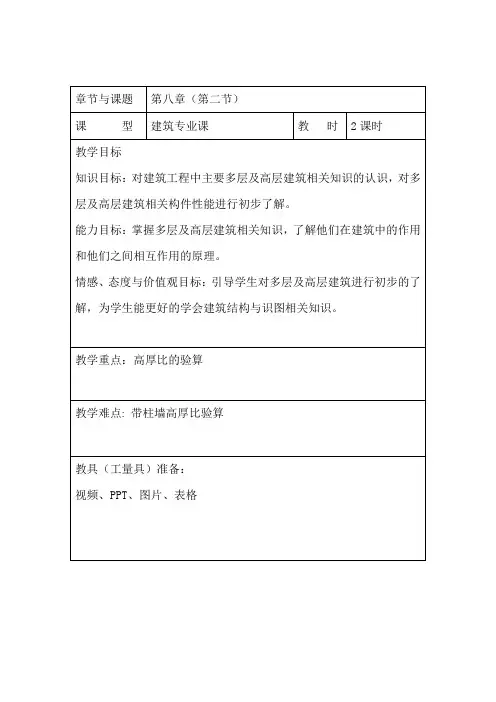

浙江信息工程学校教案纸（3）
步骤教学内容及过程备注
复习导入上节课我们主要对墙体承重体系和房屋的静力计
算方案这两个知识点的讲解
导入：看图识砌体结构
5分钟
新课讲解（一）高厚比的概念及验算目的
1.高厚比验算的目的
防治墙柱在施工期间出现轴线偏差过大；
防止墙柱在使用期间出现侧向挠曲变形过大。
2.高厚比
高厚比是指墙、柱的计算高度与墙后的比值5分钟（包括视频和图片导入
2.壁柱间墙高厚比验算钟
25分钟
课堂小结这节课我们主要对高厚比的概念及验算目的、一般
墙、柱高厚比验算和带柱墙高厚比验算这三个知识
点的讲解
5分钟布置作业为什么要验算高厚比？
带壁柱墙高厚比验算分哪两步进行？。
二次结构知识大全
二次结构的定义：
在框架、剪力墙、框剪工程中的一些非承重的砌体、构造柱、过梁、止水反梁、女儿墙、压顶、填充墙、隔墙、后浇带等等一些在装饰前需要完成的部分，称为二次结构。
其中最主要的为砌体结构：
砌体结构在《GB50203-2011砌体结构工程施工质量验收规范》中的定义为：由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。
是砖砌体、砌块砌体和石砌体结构的统称。
常见砌体规范：
规范
1.JGJ/T 201-2010 石膏砌块砌体技术规程
2.GB/T50315-2011 砌体工程现场检测技术标准
3.JGJ137-2001 多孔砖砌体结构技术规范(2002年版)
4.GB50203-2011砌体结构工程施工质量验收规范
5.GB50924-2014砌体结构工程施工规范
6.GB50003-2011砌体结构设计规范
7.11G329-2 建筑物抗震构造详图(多层砌体房屋和底部框架砌体房屋)
8.DBJ/T 61-30-2005 砌体工程施工工艺标准
9.DB34／T5023-2015 蒸压加气砼砌块砌体和抹灰工程施工及验收规程
（安徽地方标准）
图集
1.12G614-1砌体填充墙结构构造
2.12SG620 砌体结构设计与构造
3.10SG614-2：砌体填充墙构造详图（二）（与主体结构柔性连接）。

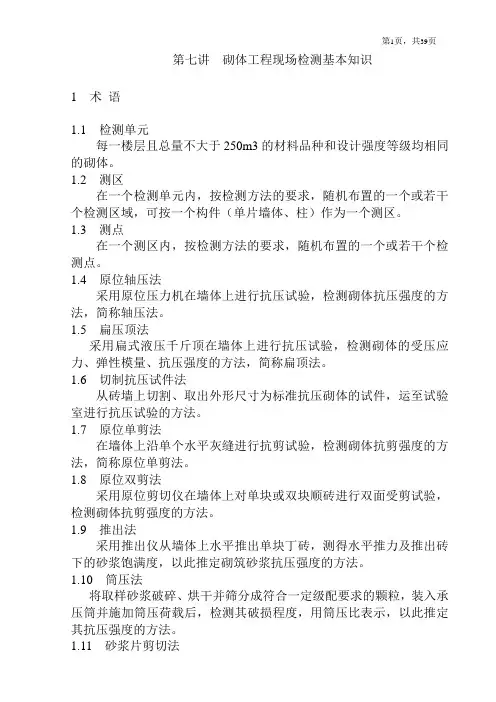

第七讲砌体工程现场检测基本知识1 术语1.1 检测单元每一楼层且总量不大于250m3的材料品种和设计强度等级均相同的砌体。
1.2 测区在一个检测单元内，按检测方法的要求，随机布置的一个或若干个检测区域，可按一个构件（单片墙体、柱）作为一个测区。
1.3 测点在一个测区内，按检测方法的要求，随机布置的一个或若干个检测点。
1.4 原位轴压法采用原位压力机在墙体上进行抗压试验，检测砌体抗压强度的方法，简称轴压法。
1.5 扁压顶法采用扁式液压千斤顶在墙体上进行抗压试验，检测砌体的受压应力、弹性模量、抗压强度的方法，简称扁顶法。
1.6 切制抗压试件法从砖墙上切割、取出外形尺寸为标准抗压砌体的试件，运至试验室进行抗压试验的方法。
1.7 原位单剪法在墙体上沿单个水平灰缝进行抗剪试验，检测砌体抗剪强度的方法，简称原位单剪法。
1.8 原位双剪法采用原位剪切仪在墙体上对单块或双块顺砖进行双面受剪试验，检测砌体抗剪强度的方法。
1.9 推出法采用推出仪从墙体上水平推出单块丁砖，测得水平推力及推出砖下的砂浆饱满度，以此推定砌筑砂浆抗压强度的方法。
1.10 筒压法将取样砂浆破碎、烘干并筛分成符合一定级配要求的颗粒，装入承压筒并施加筒压荷载后，检测其破损程度，用筒压比表示，以此推定其抗压强度的方法。
1.11 砂浆片剪切法采用砂浆测强仪检测砂浆片的抗剪强度，以此推定砌筑砂浆抗压强度的方法。
1.12 砂浆回弹法采用砂浆回弹仪检测墙体中砂浆表面的硬度，根据回弹值和碳化深度推定其强度的方法。
1.13 点荷法在砂浆片的大面上施加点荷载，以此推定砌筑砂浆抗压强度的方法。
1.14 砂浆片局压法采用择压仪对砂浆片试件进行局部抗压试验，根据局部抗压荷载值推定砌筑砂浆抗压强度的方法。
1.15 烧结砖回弹法采用专用回弹仪检测烧结普通砖或烧结多孔砖表面的硬度，根据回弹值推定其抗压强度的方法。
2 适用范围2.1 在建砌体工程，检测和评定砂浆或砖砌体的强度，应按国家现行标准《砌体结构工程施工质量验收规范》GB 50203、《建筑工程质量检验评定标准》GB50301、《砌体基本力学性能试验方法标准》GB/T50315 等执行；当遇到下列情况之一时，应按本标准检测和推定砖砌体、砂浆和烧结砖的强度：1 砂浆试块缺乏代表性或试件数量不足；2 对砂浆试块的试验结果有怀疑或争议，需要确定实际的砌体抗压、抗剪强度；3 发生工程事故，或对施工质量有怀疑和争议，需要进一步分析砖、砂浆和砌体的强度。
砌体结构抗震加强五招导言砌体结构是用砖砌体、石砌体或砌块砌体建造的结构形式，在工程建设中应用广泛。
砌体结构的抗震设计方面应如何加强才能做到小震不坏、中震可修、大震不倒？我们整理了相关知识点，与您分享。
1提高砂浆强度等级墙体水平抗震力主要由砂浆与砖或砌块之间的粘结力提供。
提高砂浆强度等级可显著提高粘结力，增强抗震能力效果。
但是当砂浆强度达到M10以后，加强作用不再明显，所以，当砂浆强度已达到M10但抗震能力仍然不足时，应采取其他辅助抗震措施。
2设置构造柱和圈梁砌体结构的抗剪强度普遍较低，仅由砂浆和砌体砌筑而成的结构抗震性能较差，可设置构造柱及圈梁提高砌体结构抗震性能，在墙体两端设置构造柱，可以提高墙体承载力10%左右。
通过对开裂墙体的约束提高砌体结构的抗倒塌能力，可取得较好的效果。
钢筋混凝土构造柱必须与钢筋混凝土圈梁连接，墙与构造柱连接处应砌成马牙槎。
斜交抗震墙交接部位必须设置构造柱，最小截面尺寸选用240mm×180mm。
3加强结构刚度与整体性预制装配或铺板结构整体性和刚度较差，外力作用过大时会导致板层塌落。
应尽量采用现浇钢筋混凝土结构，对于增强整体性及刚度效果显著。
如采用预制结构，必须现浇钢筋混凝土叠合层，并应采用配筋砌体。
在墙体的水平灰缝处铺设钢筋网片，可以有效提高抗震能力。
4细部抗震构造处理楼梯间的横墙由于斜撑作用，破坏程度会更加严重。
应在楼梯间四角以及不规则平面的外端对应转角处设置构造柱，楼梯段上、下端对应墙体外增加四根构造柱，在楼梯间设置应急疏散安全岛。
5开结构洞只有在整体抗震能力有保证的情况下，才可采取开结构洞的方法。
由于局部墙体所承受的地震作用是根据该墙体的刚度占墙体总刚度的比例确定的，当某墙体抗震承载力不足时，可在墙体上开结构洞，调节地震作用在各墙体之间的分配，减少该片墙体分担的地震作用，应注意所开洞口用轻质材料填充。
精心整理第一节房屋结构基本知识一、建筑结构定义无论是简单的建筑物，还是功能复杂的高楼大厦，一般都包含基础、墙体、柱、梁、楼板、屋盖等结构构件。
这些结构构件组成房屋的骨架，形成结构的整体，承受各种外部作用，如荷载、温度变化、不均匀沉降等，这种建筑物的结构整体称为建筑结构。
建筑物应该具有两个方面的特质，一是它的内在特质，即安全性、实用性、耐久性；二是它的分，风力、如雨（三）承载能力结构或结构的任何一部分在预计的荷载作用下必须安全可靠，具有足够的承载能力。
（四）适用结构应当满足建筑物的使用目的，不应出现影响正常使用的过大变形、过宽的裂缝、局部损坏、振动等。
（五）经济％，因此木。
1、砌体结构砌体结构是由砌块（砖、石和其它材料的砌体）及砂浆砌筑而成的结构。
目前大量用于居住建筑和多层民用房屋（如旅馆、办公楼、商店、教学楼等）中，并以砖砌体的应用最为广泛。
砌体结构的优点是砖、石、砂等材料具有就地取材、成本低，结构的耐久性和耐腐蚀性也很好。
缺点是结构自重大、施工速度慢、现场作业量大及烧制砖要占用大量土地，不利于环境保护。
2、混凝土结构混凝土结构包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。
钢筋混凝土结构和预应力混凝土结构都是由钢筋和混凝土两种材料组成。
钢筋混凝土结构是应用最广泛的结构，除一般工业与民用建筑外，许多特种结构（如水塔、桥梁、水池、高烟囱等）也使用钢筋混凝土建造。
混凝土结构具有节省钢材、就地取材（指占比例很大的砂、石料）、耐火耐久、可模性好（可按需要浇捣成各种形状）、整体性好的优点。
缺点是自重较大、抗裂性较差等。
3院等）41混合结构的基础常采用砖、石、混凝土或灰土；墙体主要采用砖石或砌块；而楼板、屋盖多采用钢筋混凝土结构构件。
由于其结构采用了多种材料混合建造，故称混合结构。
在我国目前最常用的房屋结构是砖混结构，即墙体用红砖砌筑，基础用红砖或石料砌筑。
建筑物竖向荷载由砖墙或现浇钢筋混凝土墙传递等。
一级结构工程师专业知识：砌体结构与木结构试题1、问答题《抗规》的7．1节提到的"底部框架-抗震墙房屋"、"底层框架一抗震墙房屋"、"多层内框架房屋"各是怎样的情况？正确答案：底部框架一抗震墙砖砌房屋，是指底部（江南博哥）为钢筋混凝土框架一抗震墙结构，上部为多层砖墙承重房屋。
多用于底部为商店、上部为住宅的建筑，如图2-3-8所示。
由于底部框架一抗震墙房屋抗震性能较差，故底部宜做成一层框架一抗震墙结构，此时称为"底层框架一抗震墙房屋& quot;。
多层内框架房屋，是指外墙由砖墙（壁柱）承重，而内部由钢筋混凝土框架承重的组合结构房屋，如图2-3-9所示。
这种建筑的特点是：（1）可使室内有较大的空间，比多层砖砌房屋布置灵活；（2）外墙既承重又保温隔热。
2010年版《抗规》已取消此结构形式。
2、问答题《砌体规范》的5．1．1条规定了受压构件的承载力计算公式，使用时需要注意哪些问题？正确答案：该条给出的受压构件的承载力计算公式如下：N≤φfA使用时应注意以下问题：（1）此公式形式上与《钢规》中轴心受压构件的公式无异，容易理解。
但必须注意，此公式也包含了构件偏心受压的情况，查表确定φ值时可以考虑偏心距的影响。
（2）当截面积A较小时，注意依据规范3.2.3条对-厂进行调整。
（3）h在《混凝土规范》中通常表示矩形截面的长边，但这里，计算β时，对于轴心受压构件h为截面短边尺寸。
3、问答?《砌体规范》表10．2．3中用到σ0，为对应于重力荷载代表值的砌体截面平均压应力，请问，这里的"重力荷载代表值"要不要考虑分项系数1．2？正确答案：对此问题，笔者认为此处不需要考虑分项系数，支持本观点的文献如下：（1）郭继武《建筑抗震设计》（第二版）（中国建筑工业出版社，2006）的301页例题中，同样直接采用重力荷载代表值。
（2）施楚贤、施宇红《砌体结构疑难释义》（第三版）（中国建筑工业出版社，2004）的171页例题中，计算σ0没有考虑分项系数1.2，直接采用重力荷载代表值。
