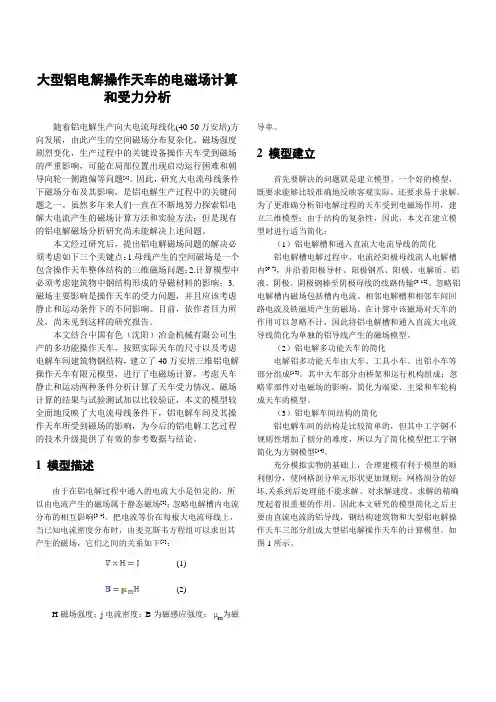

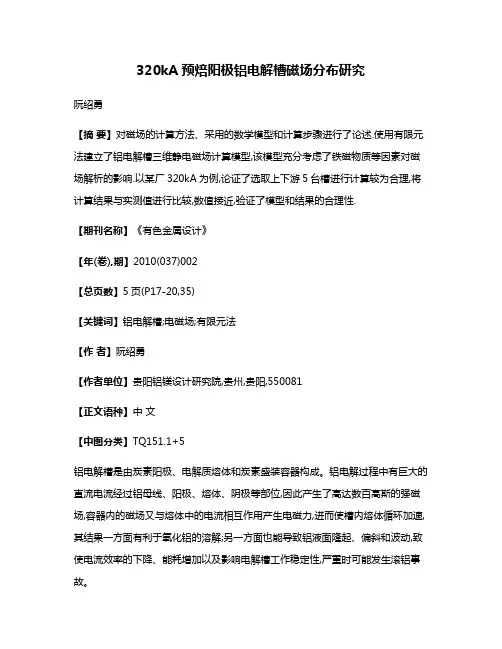

320kA预焙阳极铝电解槽磁场分布研究阮绍勇【摘要】对磁场的计算方法、采用的数学模型和计算步骤进行了论述.使用有限元法建立了铝电解槽三维静电磁场计算模型,该模型充分考虑了铁磁物质等因素对磁场解析的影响.以某厂320kA为例,论证了选取上下游5台槽进行计算较为合理,将计算结果与实测值进行比较,数值接近,验证了模型和结果的合理性.【期刊名称】《有色金属设计》【年(卷),期】2010(037)002【总页数】5页(P17-20,35)【关键词】铝电解槽;电磁场;有限元法【作者】阮绍勇【作者单位】贵阳铝镁设计研究院,贵州,贵阳,550081【正文语种】中文【中图分类】TQ151.1+5铝电解槽是由炭素阳极、电解质熔体和炭素盛装容器构成。
铝电解过程中有巨大的直流电流经过铝母线、阳极、熔体、阴极等部位,因此产生了高达数百高斯的强磁场,容器内的磁场又与熔体中的电流相互作用产生电磁力,进而使槽内熔体循环加速,其结果一方面有利于氧化铝的溶解;另一方面也能导致铝液面隆起、偏斜和波动,致使电流效率的下降、能耗增加以及影响电解槽工作稳定性,严重时可能发生滚铝事故。
随着电解槽向大型化发展,电解槽容量逐渐增大,磁场稳定性成为大型电解槽的核心问题之一,这使得对铝电解槽磁场的计算研究愈显重要。
国内外铝冶金工作者对铝电解槽磁场的设计已作了大量的工作,但是,现有的电解槽磁场设计计算方法仍不够完善,还存在一些不足,尤其是在计算铁磁材料对磁场的影响方面争议较多,这使得计算结果与实际测量结果有较大的差距,不能完全满足电解槽母线设计的要求。
因此,多年来人们一直在不断地努力完善电解槽的计算方法,以便在设计电解槽时,尽可能准确地计算出铝电解槽的磁场分布,并通过优化母线配置,使磁场的不良影响降到最低。
本文结合现行铝电解槽新的发展,考虑铁磁物质影响,按照实际电解槽尺寸和配置,建立了三维铝电解槽电磁场分析的有限元模型,并针对国内某厂320kA系列电解槽进行了磁场的分析研究。

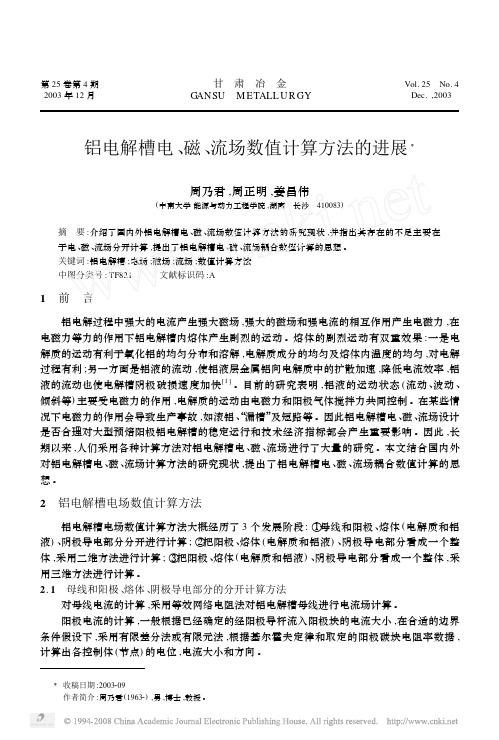

第25卷第4期2003年12月甘 肃 冶 金G ANSU M ETALL U R GYVol.25 No.4Dec.,2003铝电解槽电、磁、流场数值计算方法的进展Ξ周乃君,周正明,姜昌伟(中南大学能源与动力工程学院,湖南 长沙 410083)摘 要:介绍了国内外铝电解槽电、磁、流场数值计算方法的研究现状,并指出其存在的不足主要在于电、磁、流场分开计算,提出了铝电解槽电、磁、流场耦合数值计算的思想。
关键词:铝电解槽;电场;磁场;流场;数值计算方法中图分类号:TF821 文献标识码:A1 前 言铝电解过程中强大的电流产生强大磁场,强大的磁场和强电流的相互作用产生电磁力,在电磁力等力的作用下铝电解槽内熔体产生剧烈的运动。
熔体的剧烈运动有双重效果:一是电解质的运动有利于氧化铝的均匀分布和溶解,电解质成分的均匀及熔体内温度的均匀,对电解过程有利;另一方面是铝液的流动,使铝液层金属铝向电解质中的扩散加速,降低电流效率,铝液的流动也使电解槽阴极破损速度加快[1]。
目前的研究表明,铝液的运动状态(流动、波动、倾斜等)主要受电磁力的作用,电解质的运动由电磁力和阳极气体搅拌力共同控制。
在某些情况下电磁力的作用会导致生产事故,如滚铝、“漏槽”及短路等。
因此铝电解槽电、磁、流场设计是否合理对大型预焙阳极铝电解槽的稳定运行和技术经济指标都会产生重要影响。
因此,长期以来,人们采用各种计算方法对铝电解槽电、磁、流场进行了大量的研究。
本文结合国内外对铝电解槽电、磁、流场计算方法的研究现状,提出了铝电解槽电、磁、流场耦合数值计算的思想。
2 铝电解槽电场数值计算方法铝电解槽电场数值计算方法大概经历了3个发展阶段:①母线和阳极、熔体(电解质和铝液)、阴极导电部分分开进行计算;②把阳极、熔体(电解质和铝液)、阴极导电部分看成一个整体,采用二维方法进行计算;③把阳极、熔体(电解质和铝液)、阴极导电部分看成一个整体,采用三维方法进行计算。

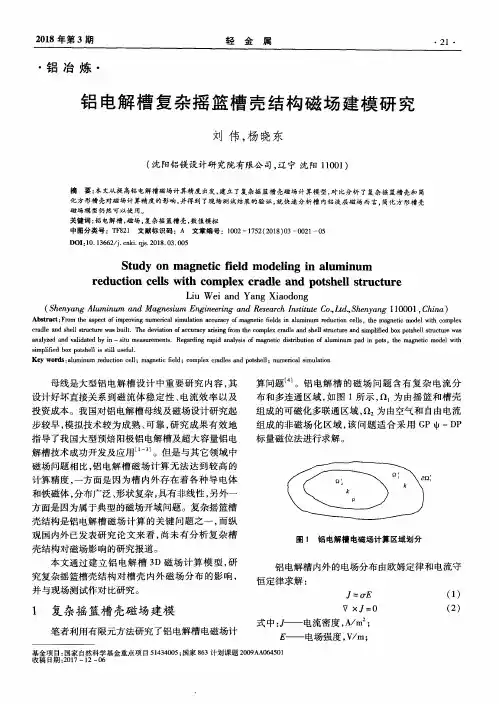

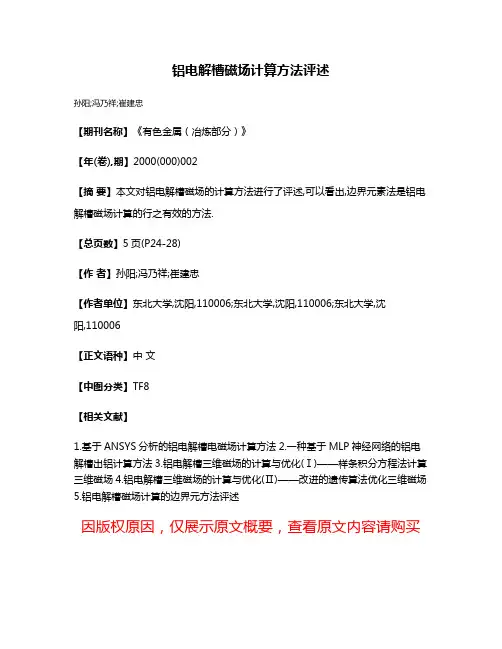

铝电解槽磁场计算方法评述
孙阳;冯乃祥;崔建忠
【期刊名称】《有色金属（冶炼部分）》
【年(卷),期】2000(000)002
【摘要】本文对铝电解槽磁场的计算方法进行了评述,可以看出,边界元素法是铝电解槽磁场计算的行之有效的方法.
【总页数】5页(P24-28)
【作者】孙阳;冯乃祥;崔建忠
【作者单位】东北大学,沈阳,110006;东北大学,沈阳,110006;东北大学,沈
阳,110006
【正文语种】中文
【中图分类】TF8
【相关文献】
1.基于ANSYS分析的铝电解槽电磁场计算方法
2.一种基于MLP神经网络的铝电解槽出铝计算方法
3.铝电解槽三维磁场的计算与优化(Ⅰ)——样条积分方程法计算三维磁场
4.铝电解槽三维磁场的计算与优化(Ⅱ)——改进的遗传算法优化三维磁场
5.铝电解槽磁场计算的边界元方法评述
因版权原因，仅展示原文概要，查看原文内容请购买。

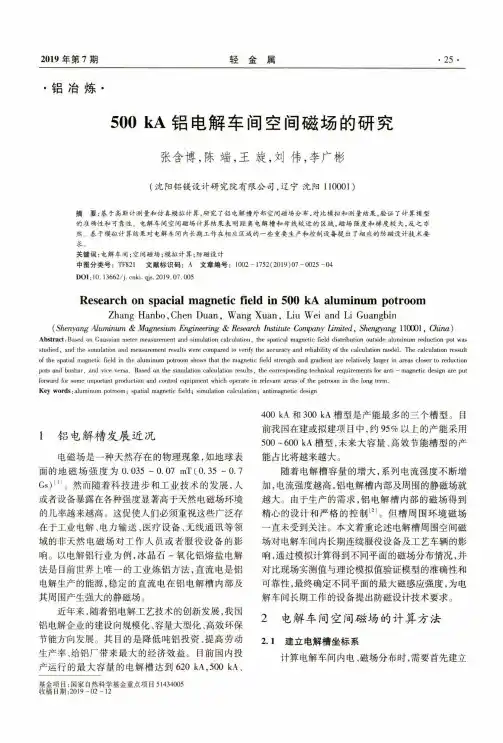

2019年第7期轻金属・25・•铝冶炼•500kA铝电解车间空间磁场的研究张含博，陈端，王旋，刘伟，李广彬(沈阳铝镁设计研究院有限公司，辽宁沈阳110001)摘要：基于高斯计测量和仿真模拟计算，研究了铝电解槽外部空间磁场分布，对比模拟和测量结果，验证了计算模型的准确性和可靠性。
电解车间空间磁场计算结果表明距离电解槽和母线校近的区域，磁场强度和梯度较大，反之亦然。
基于模拟计算结果对电解车间内长期工作在相应区域的一些重要生产和控制设备提出了相应的防磁设计技术要求。
关键词：电解车间；空间磁场；模拟计算；防磁设计中图分类号：TF821文献标识码：A文章编号：1002-1752(2019)07-0025-04DOI：10.13662/ki.qjs.2019.07.005Research on spacial magnetic fleld in500kA aluminum potroomZhang Hanbo,Chen Duan,Wang Xuan,Liu Wei and Li Guangbin (Shenyang Aluminum&Magnesium Engineering&Research Institute Company Limited,Shengyang110001,China) Abstract:Based on Gaussian meter measurement and simulation calculation,the spatical magnetic field distribution outside aluminum reduction pot was studied,and the simulation and measurement results were compared to verify the accuracy and reliability of the calculation model.The calculation ressult of the spatial magnetic field in the aluminum potroom shows that the magnetic field strength and gradient are relatively larger in areas closer to reduction pots and busbar,and vice versa.Based on the simulation calculation results,the corresponding technical requirements for anti-magnetic design are put forward for some important production and control equipment which operate in relevant areas of the potroom in the long term.Key words:aluminum potroom；spatial magnetic field；simulation calculation；antimagnetic design1铝电解槽发展近况电磁场是一种天然存在的物理现象，如地球表面的地磁场强度为0.035-0.07mT(0.35~0.7 Gs)⑴。

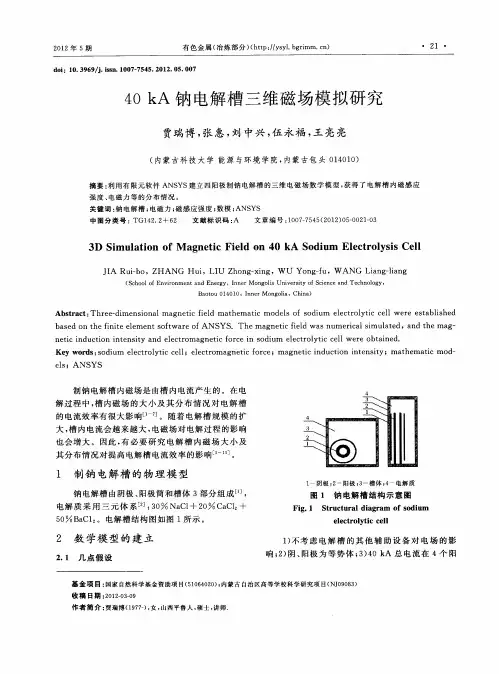

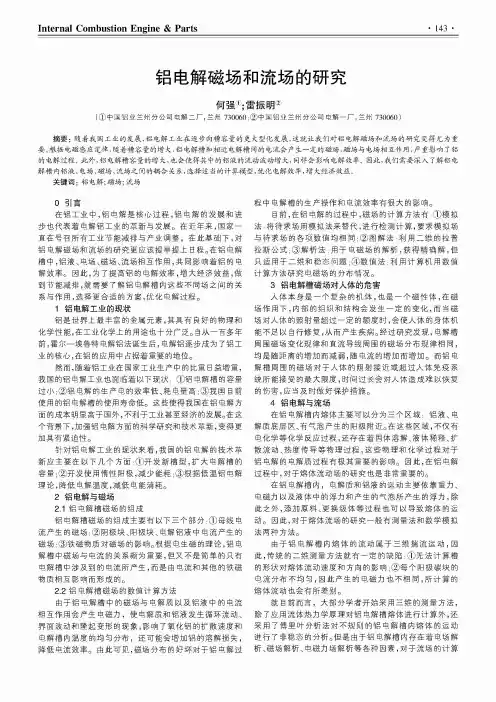

Internal Combustion Engine & Parts• 143 •铝电解磁场和流场的研究何强®;雷振明于(①中国铝业兰州分公司电解二厂，兰州730060;②中国铝业兰州分公司电解一厂，兰州730060)摘要：随着我国工业的发展，铝电解工业在逐步向槽容量的更大型化发展，这就让我们对铝电解磁场和流场的研究变得尤为重要。
