数据采集器使用教程
一．使用采集器识别条码功能，采集任意数量条码。
二．准备文件udp_and_vcom_drv_x86x64V2.0.1.msi和uEasyFile-2.3.2.0.exe。
三．连接USB数据线。
四．打开采集器，进入系统设置——按数字键8，进入启动RPC项，在通讯端口选项按ENT键——选USB—
—OK——再按OK键，启动RPC。
五．双击运行udp_and_vcom_drv_x86x64V2.0.1.msi。
点next—选择安装位置——再点next—nest，系统出现找到新硬件向导，选自动安装，点下一步——完成。
连续两次。
之后出现如下设备：
继续点下一步——完成。
同时udp_and_vcom_drv_x86x64V2.0.1.msi安装程序提示完成，点close退出。
（注意安装过程中保持采集器处于开机并
启动RPC状态）
五．运行uEasyFile-2.3.2.0.exe，直接点OK。
下一步
再下一步
选择安装位置
安装
完成
进入程序界面
双击掌上设备
双击NLS_0_1
复制’_last_code.txt’，点开左边的资源管理器，选择位置粘贴。
到此，采集器内的条码信息已全部复制到本地电脑，在
电子监管网只需进行逐条粘贴即可。
2021条码技术资格考试真题模拟及答案(5)共587道题1、什么是数据采集器？（）（多选题）A. 把条码识读器和具有数据存储、处理、通信传输功能的手持数据终端设备结合在一起，成为条码数据采集器B. 条码识读器就是条码数据采集器C. 它实际上是移动式数据处理终端和某一类型的条码扫描器的集合体试题答案：A,C2、RSS条码是EAN·UCC系统中使用的系列线形码制。
RSS条码符号有以下几种基本类型（）（多选题）A. RSS－13系列B. RSS－14系列C. 限定式RSSD. 扩展式RSS试题答案：B,C,D3、（）相同的商品视为同一商品项目。
（单选题）A. 所有特征B. 基本特征试题答案：B4、识读距离适应能力强，且具有穿透保护膜识读的能力，识读的精度和速度比较容易做得高些。
缺点是对识读的角度要求比较严格，而且只能识读堆叠式二维码（如PDF417码）和一维码（）（单选题）A. 激光条码扫描器B. 图像式条码识读器C. 光笔条码扫描器D. 卡槽式条码扫描器试题答案：A5、射频标签一般根据其工作频率可分为（）（多选题）A. 低频B. 高频C. 超高频（或微波）D. 中频试题答案：A,B,C6、EAN分配给国际ISSN系统专用的前缀码是（），用以标识连续出版物。
（单选题）A. 690～695B. 977C. 978D. 979试题答案：B7、首读率是条码识读器的一个综合性指标，它以下（）因素无关。
（单选题）A. 条码符号印刷质量B. 译码器的设计C. 光电扫描器的性能D. 厂商的代码试题答案：D8、条码应用系统设计主要考虑以下哪几个因素（）（多选题）A. 条码设计B. 符号生成与印制C. 识读设备选择D. 系统的工作效率试题答案：A,B,C9、在铝箔表面利用机械方法有选择地打毛，形成凹凸表面，则制成的条码称之为（）（单选题）A. 隐形条码B. 银色条码C. 金属条码D. 纸质条码试题答案：B10、作为物流管理的工具，条码的应用主要集中在（）等环节。

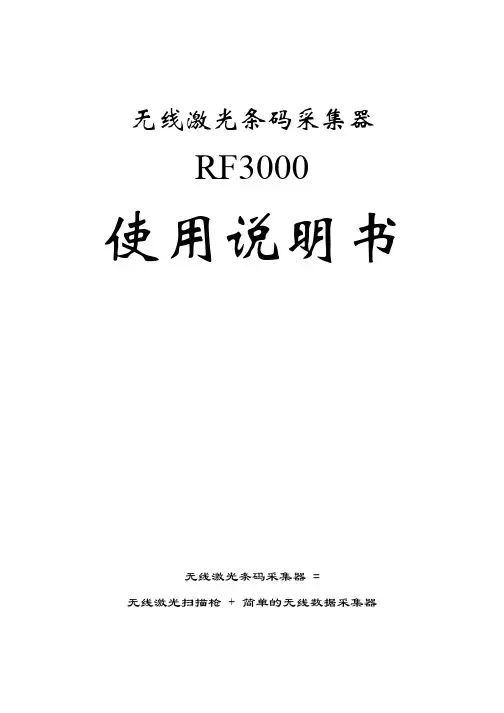

无线激光条码采集器RF3000使用说明书无线激光条码采集器 =无线激光扫描枪 + 简单的无线数据采集器目录一、产品简介1、功能特点2、技术参数3、外观与配件4、适用范围二、开始使用1、电池与充电2、开机与关机3、使用键盘4、USB无线基站5、异常情况与复位三、详细操作1、无线扫描枪模式（实时传输模式）2、条码采集模式（批量扫描，集中传输模式）3、盘点模式4、系统配置与充电一、产品简介1、功能特点无线条码采集器是一款目前市场上非常独特的无线条码扫描产品，它融合了无线条码扫描枪和简单的无线数据采集器功能，用户无需任何编程就可以使用。
有键盘和屏幕，能实现无线条码扫描枪无法实现的功能，如条码有损坏不能扫描时，可以通过键盘输入；能显示当前所用的无线信道和电池电量等。
和手持端通讯的无线基站采用USB接口，仿真键盘模式，无需任何驱动程序就可以使用。
采用了激光条码扫描引擎，扫描速度快，景深大，能满足大部分行业的需求。
目前市场上绝大部分的激光扫描枪仍然采用8位单片机来完成解码，则采用速度快十倍的32位ARM CPU来实现解码，解码更快更准。
具有简单的条码数据采集功能。
支持离线批量扫描模式，一次最大可以扫描和保存5万个条码数据。
采集结束后，用户可以通过无线方式一次集中传输到电脑上。
对于很多简单的条码采集应用，可以直接替代原来使用的昂贵复杂的盘点机，大大降低了用户的采购和使用成本。
使用的无线频率为433M，双向通讯方式，屏幕上有无线信号强度指示。
最大支持99个无线信道，也就是可以允许99组同时使用而不会互相干扰；每个信道最大可以支持255个设备，实际中由于同信道可能产生冲突，同时使用的同信道设备最好不超过3个。
在无阻挡的情况下，传输距离一般可以到50-100米；在干扰比较大或需要穿越多个墙面的场合，无线通讯距离可能会大大缩短。
没有采用应用更广泛的蓝牙传输的原因是蓝牙传输距离很短，一般不超过10米，而且蓝牙采用2.4G的超高频段，无线电波穿越障碍的能力比433M弱很多，同时配对的PC端蓝牙设备使用前需要安装驱动程序，操作比较复杂。
PDA条码数据采集器常见问题解答&FAQ1.PDA是你们自己生产的吗，能帮我们OEM贴牌吗？答：我们的PDA是自主品牌，传翔PDA，但生产是找其它厂家代工的，我们主要进行产品开发、软件开发，如果客户一次性购买10台及以上，可以帮客户贴牌，包括机器上的LOGO和光盘上的印刷。
如果客户对”代工”有疑问，可以这样举例：摩托罗拉和苹果的手机多数也不是自己生产的，是找中国的富士康代工的，我们的模式也一样。
2.你们的PDA用的5.0还是6.0的操作系统?答：我们用的是windows ce 5.0系统(简称CE5.0)，目前装不了windows ce 6.0的系统，市面上基本都是5.0的系统，功能实现起来是差不多的，6.0主要增加的是多任务处理数量更大布局，像我们单一程序应用的并不太需要多任务进程数，5.0完全够用了。
3.买你们的PDA，能提供哪些东西，我们能自己开发里面的软件吗?答：我们会提供一张光盘，也可以直接将PDA的光盘文档发邮件给客户，由于文件比较大，就放在中转站收藏夹里面方便平时发送里面包括：(1)PDA使用说明；(2)完整的程序开发指南；(3)示例项目源码，使用C#语言开发，开发环境是VS2005或VS2008。
目前没有其它语言的示例源码，如果使用其它语言开发可以参考C#的代码或直接看开发指南里面有详细说明。
(4)PDA上各接口的应用工具源码；(5)API接口源码；4.你们有现成的程序可以使用吗?答：目前有：(1)传翔WMS离线版仓库管理系统:从电脑端第三方程序导出商品数据通过传翔软件以EXCEL表格整理后导入PDA。
通过PDA采集数据，比如盘点，出库等。
将PDA连接电脑，通过传翔电脑端转换工具导出数据，格式为TXT或EXCEL表格。
再将表格数据整理后导入到第三方程序。
只要第三方程序支持PDA盘点导入的功能就可以用，如果没这个功能就用不了。
(2)传翔云盘点系统:所谓云就是连接互连网以后在线操作，实时数据更新，PDA端操作以后电脑端马上可以查询到数据，原理很简单，PDA端和电脑端连接的是服务器上的同一个数据库，只要把PDA 看着是一台小型电脑就可以理解，只是使用了一个管理员的账号在这台小型电脑上登录了而已.云盘点可以实现:单个商品扫描进库，出库，批量入库，批量出库，库存盘点，修正库存.这些跟库存方面相关的功能，基本上和电脑端上的库存管理模块功能一样。

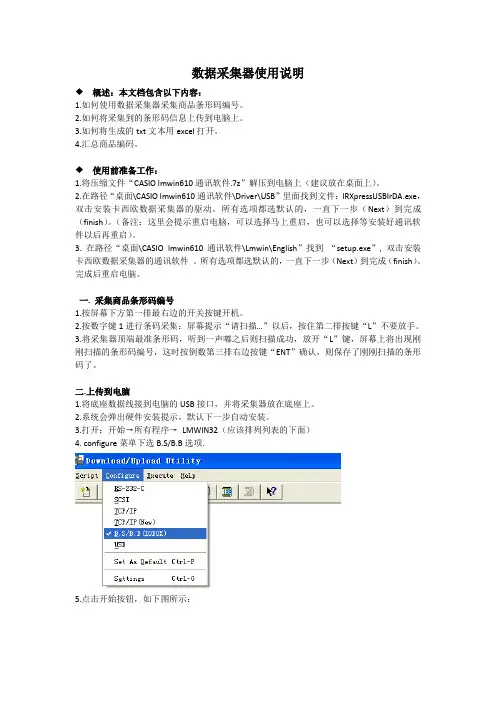

数据采集器使用说明◆概述：本文档包含以下内容：1.如何使用数据采集器采集商品条形码编号。
2.如何将采集到的条形码信息上传到电脑上。
3.如何将生成的txt文本用excel打开。
4.汇总商品编码。
◆使用前准备工作：1.将压缩文件“CASIO lmwin610通讯软件.7z”解压到电脑上（建议放在桌面上）。
2.在路径“桌面\CASIO lmwin610通讯软件\Driver\USB”里面找到文件：IRXpressUSBIrDA.exe，双击安装卡西欧数据采集器的驱动。
所有选项都选默认的，一直下一步（Next）到完成（finish）。
（备注：这里会提示重启电脑，可以选择马上重启，也可以选择等安装好通讯软件以后再重启）。
3. 在路径“桌面\CASIO lmwin610通讯软件\Lmwin\English”找到“setup.exe”, 双击安装卡西欧数据采集器的通讯软件。
所有选项都选默认的，一直下一步（Next）到完成（finish）。
完成后重启电脑。
一. 采集商品条形码编号1.按屏幕下方第一排最右边的开关按键开机。
2.按数字键1进行条码采集：屏幕提示“请扫描…”以后，按住第二排按键“L”不要放手。
3.将采集器顶端最准条形码，听到一声嘟之后则扫描成功，放开“L”键，屏幕上将出现刚刚扫描的条形码编号，这时按倒数第三排右边按键“ENT”确认，则保存了刚刚扫描的条形码了。
二.上传到电脑1.将底座数据线接到电脑的USB接口，并将采集器放在底座上。
2.系统会弹出硬件安装提示，默认下一步自动安装。
3.打开：开始→所有程序→LMWIN32（应该排列列表的下面）4. configure菜单下选B.S/B.B选项.5.点击开始按钮，如下图所示：6.进command命令框:7.选中连接上的采集器，如果只有一个，应该默认是“001”，勾选上之后，点“OK”。
8.进入command界面：Command命令选择send，Options选项勾选overwrite，destination dir 输入框输入保存路径（目前路径命令无效，采集的数据都默认保存在C盘data文件夹下面），点击“OK”。

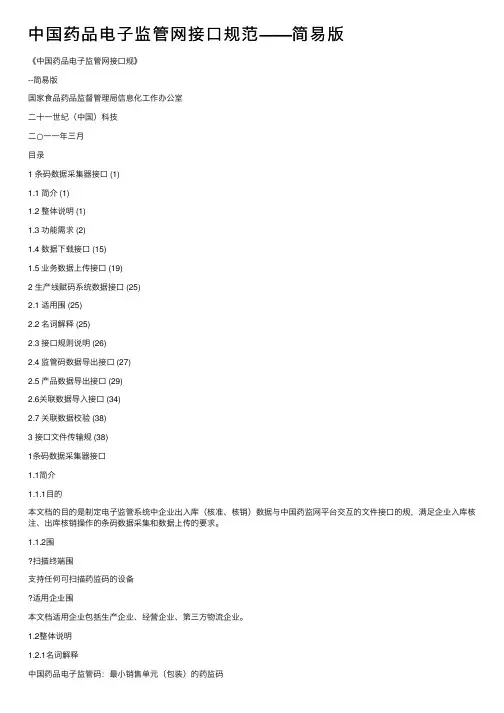

中国药品电⼦监管⽹接⼝规范——简易版《中国药品电⼦监管⽹接⼝规》--简易版国家⾷品药品监督管理局信息化⼯作办公室⼆⼗⼀世纪（中国）科技⼆○⼀⼀年三⽉⽬录1 条码数据采集器接⼝ (1)1.1 简介 (1)1.2 整体说明 (1)1.3 功能需求 (2)1.4 数据下载接⼝ (15)1.5 业务数据上传接⼝ (19)2 ⽣产线赋码系统数据接⼝ (25)2.1 适⽤围 (25)2.2 名词解释 (25)2.3 接⼝规则说明 (26)2.4 监管码数据导出接⼝ (27)2.5 产品数据导出接⼝ (29)2.6关联数据导⼊接⼝ (34)2.7 关联数据校验 (38)3 接⼝⽂件传输规 (38)1条码数据采集器接⼝1.1简介1.1.1⽬的本⽂档的⽬的是制定电⼦监管系统中企业出⼊库（核准、核销）数据与中国药监⽹平台交互的⽂件接⼝的规，满⾜企业⼊库核注、出库核销操作的条码数据采集和数据上传的要求。
1.1.2围扫描终端围⽀持任何可扫描药监码的设备适⽤企业围本⽂档适⽤企业包括⽣产企业、经营企业、第三⽅物流企业。
1.2整体说明1.2.1名词解释中国药品电⼦监管码：最⼩销售单元（包装）的药监码包装药监码：外包装（中包装以上）的药监码包装级别：1级为最低级药监码，即产品药监码；2级为1级的上级包装码，依次类推。
1.2.2药监码模型药监码采⽤⼆⼗位数字构成，采⽤Code 128C条码标识。
注：原已申请的16位药监码可继续使⽤，平台继续⽀持，但不再提供新的16位药监码下载，过渡⼯作完成后，平台只提供20位码下载。
1.2.3⽂件说明企业按此规要求提交⽂件到中国药监⽹平台。
对于⽂件的产⽣机制，企业根据⾃⾝情况实现。
此规只涉及以下⼏类⽂件：1、平台下载到企业上游企业出库数据⽂件往来单位列表⽂件委托客户列表⽂件药品监管码基本信息⽂件操作员信息⽂件2、企业上传到平台业务数据⽂件1.2.4⾓⾊定义1.2.4.1企业客户端部署在企业，负责运⾏出⼊库系统。

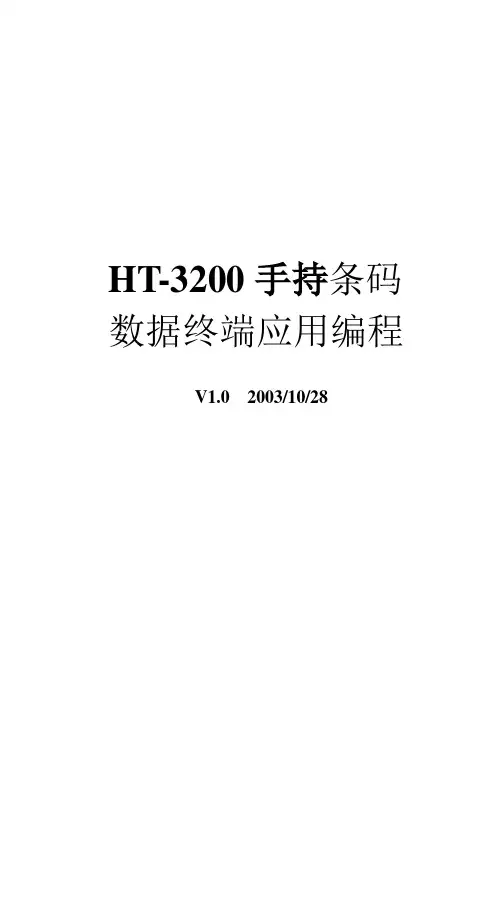

HT-3200手持条码数据终端应用编程V1.0 2003/10/28目录1.SYMBOL激光扫描头 (1)1.1 SYMBOL扫描头特性参数 (1)1.2 扫描宽度\可读距离 (2)2.HT-3200编程 (2)2.1 扫描键设置 (2)2.2 条码设置菜单功能 (3)2.3 HTOS激光条码中断接口 (3)2.4 高级语言条码接口扩展函数 (4)3.HT-3200扫描参数表 (6)附录码型标识值 (35)1. SYMBOL激光扫描头1.1 SYMBOL扫描头特性参数1.2 扫描宽度\可读距离注：最短扫描距离是由条码的长度和扫描角度决定。
2. HT-3200编程2.1 扫描键设置HT-3200控制面板上专门为用户设置了两个【扫描】键，此两个键均用PC机上的TAB键值。
使用HTBASE语言的用户调用INKEY读键，TAB 键值为-8。
2.2 条码设置菜单功能HT-3200主控台第六项菜单为“扫描设置”，其功能为设置扫描参数，有关扫描参数请参阅本书第三章。
设置后，HT-3200在恢复现场后上次设置的参数仍然有效。
如复位，HT-3200扫描参数恢复为默认设置。
2.3 HTOS激光条码中断接口以下为HTOS提供的条码功能接口，扩展的BIOS 10H中断。
参数：AX = 1454HES：DI：串的目的地址返回值：AL = 串的长度AH = 错误码0 –解码完成< >0 –解码失败2.4 高级语言条码接口扩展函数本节说明有关高级语言条码接口扩展函数，HTOS的编程调试方法可参考《HT高级程序手册》及《HTBASE语言手册》。
在用户盘USERDISK\BARCODE目录下有三种编程语言的例子可供参考。
此外，其他条码扩展函数在用户盘USERDISK\C\INCLUDE和USERDISK \PASCAL\TPU目录中供参考。
●C语言条码扩展函数extern int GetBarStr(char _far * , char _far *);/*读取条码串参数：条码串输出缓冲区地址返回参数：条码类型条码串输出缓冲区函数值: 条码串长度字*/●PASCAL语言条码扩展函数function GetBarStr(var StrBuffer: string): integer;{读取扫描码。
条码数据采集器,扫描枪,盘点机有啥区别?条码数据采集器，盘点机是一种东西，一般都是WinCE操作系统，有触摸屏，带WIFI的，另外这个上面的盘点机软件非常重要，能实现条码数据识别，条码数据处理，条码数据实时传输。
可以实现在盘点机上做各种单据，比如使用盘点机进行入库，出库，就不用再再后台ERP中进行操作了。
盘点机也叫条码数据采集器，也叫智能终端PDA。
就是下面这种类似的。
盘点机的主要使用方法如下：一、直接盘点直接盘点是指单一统计条码和数量，记录盘点时间，不会在机器上面显示盘点的商品资料。
直接盘点可以建立最多100个仓库。
说明：直接盘点管理菜单界面如上，按各子菜单对应数字键进入子菜单。
【新建仓库】可手动输入最多10个汉字。
按“#”键切换中英文输入法。
二、序列号采集说明：1.序列号采集菜单界面如上，按各子菜单对应数字键进入子菜单。
【新建仓库】可手动输入最多10个汉字。
可以建立最多100个单据。
按“#”键切换中英文输入法。
2.【默认属性名称设置】针对所有新建单据统一属性名称。
最多可设置5个属性名称。
3.【默认防重码开关设置】默认设置防重码开关，针对所有新建单据防重码有效。
三、条码枪功能3.1无线扫描枪：说明：1.将无线接收器插上至电脑USB口，亮蓝色指示灯为正常状态。
电脑上，打开文本输入框，输入法切换为英文输入法，扫描条码，条码通过接收器发送至文本中。
已发送个数为发送至接收器成功的条码数量。
每次进入该界面，已发送个数为0，等待发送个数指没发送的条码。
等待发送条码可按F1键浏览。
3.2有线扫描枪：说明：1. 用USB数据线连接电脑，进入有线条码扫描功能后，界面提示正常工作中。
2. 在电脑上光标停在需要输入条码的地方，输入法切换为英文输入法，按SCAN键扫描条码，即被扫条码在光标显示处输入，输入条码完成后自动有一个回车动作，可继续重新扫描条码输入，兆麟条码为您解读。
数据采集器使用中的常见问题一、采集器不能读取条码有几种可能的原因：1)没有打开识读这种条码的功能。
2)条码不符合规范，例如缺少必须的空白区，条和空的对比度过低，条和空的宽窄比例不合适。
3)阳光直射，感光器件进入饱和区。
4)条码表面复盖有透明材料，虽然眼睛可以看到条码，但是采集器识读条件严格，不能识读。
5)硬件故障，和你的经销商联系进行维修。
二、采集器是什么一种具有现场实时数据采集、处理功能的自动化设备。
具备实时采集、自动存储、即时显示、即时反馈、自动处理、自动传输功能。
为现场数据的真实性、有效性、实时性、可用性提供了保证。
三、采集器的种类IC卡数据采集器、条码数据采集器、IC卡条码数据采集器。
四、为什么要使用采集器许多企业在数据记载的各环节工作中，几乎全靠手工完成，费时费力，易出差错。
例如：在仓库作业管理过程中，进货、退货、出货、盘点等日常活动全由手工完成，由于填写琐碎而复杂的表格及数据重复填写，增加了工作量，所以工作容易出错，效率低下。
面对这种情况，许多企业都要求引进一套计算机管理系统，但引进了计算机系统之后，才发现只解决了问题的一半，因为有了计算机软件的支持，只可以解决有条件放置计算机的工作场合，而无条件放置计算机的工作环节中的手工抄写状况仍不能解决。
即使计算机解决了部分手工抄写状况，但不能改变大量的打印表格的数据在下一个计算机作业点重新输入时而引发的瓶颈现象如果通过用XYE9900采集器设备，再配置一套行之有效的作业流程，及时准确的掌握每单中每个商品的情况。
用XYE9900对物品进行条码扫描登记。
还可以对物品查询修改。
同时，物品信息通过MODEM直接上传计算中心。
采用采集器设备后数据记载的各环节实现了数据的自动登录，避免了数据的从新录入问题。
五、怎样才能用好采集器1）避免剧烈摔碰、挤压、远离强磁场；2）注意防潮、防湿；3）通讯口避免杂物进入；4）电池电力不足时，手持机将会提示，应及时充电；5）当用户程序不能正常运行,应重新设置系统程序及应用程序；6）不要擅自拆卸本机，若出现故障应与厂方联系。
艾码森条码数据采集器/库房盘点机使用说明文档（程序开发，下载使用说明请提交具体的说明！）目录第一章：艾码森数据采集器简介※掌上电脑部分※条码扫描部分※适合应用范围第二章：艾码森采集器常用键盘分布、定义※功能部件分布※常用键盘定义第三章：艾码森数据采集器的系统管理※传输文件（USB通讯）：※更新应用程序※系统设置※电子盘管理※USB充电（NIMH）电池※系统测试※退出第四章：AMS-OS操作系统以及应用程序开发的相关信息※AMS -OS操作系统简介※开发应用程序的相关信息第五章：常见故障及保修事宜※常见故障分析及解决办法※保修事宜第一章：艾码森数据采集器简介掌上电脑部分：1、CPU：32位ARM CPU，最高运行速度60M2、RAM：512K 低功耗SRAMFLASH：基本型：8MB增强型32M/64M,支持和WINDOWS兼容的FAT文件系统3、屏幕：FSTN ，分辨率128x128，显示清晰，响应速度快，支持10行10列汉字显示4、屏幕背光：蓝色（或白色）高亮LED，亮度远高过EL背光5、通讯方式：支持全速USB通讯，比一般数据采集器采用的串口最高速度还要快25倍以上，，最大通讯速度： 250KB/s，非常适合大量数据传输(需要WIN2000及WIN XP操作系统支持) 无需数据传输程序和管理程序,6、时钟：内置高精度的实时时钟7、按键：22键标准数据采集器键盘9、电源：2节AA干电池或NiMH充电电池，支持USB在线充电，采用大容量的NiMH电池，在扫描1万个条码的情况下，可以连续工作100-200小时。
关机情况下可以维持RAM 数据3个月以上10、待机时间：半年以上（根据电池剩余电量），待机电池电流100－200uA，比市场上绝大多数同类设备的功耗要低得多11、声音：支持可编程的音调输出和语音提示12、工作温度：－20度～50度13、尺寸及重量：167 x 65(55) x 30(23) mm ；150g14、支持关机现场保护，可以随时开关机，也支持自动关机（节电保护）。
