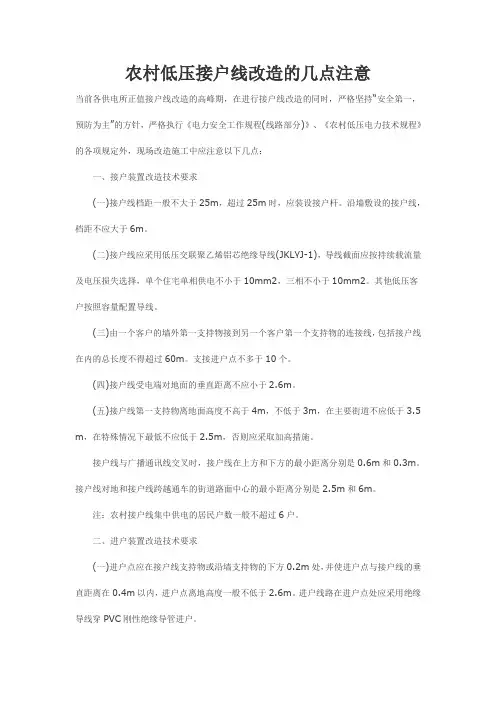

农村低压接户线改造的几点注意当前各供电所正值接户线改造的高峰期，在进行接户线改造的同时，严格坚持“安全第一，预防为主”的方针，严格执行《电力安全工作规程(线路部分)》、《农村低压电力技术规程》的各项规定外，现场改造施工中应注意以下几点：一、接户装置改造技术要求(一)接户线档距一般不大于25m，超过25m时，应装设接户杆。

沿墙敷设的接户线，档距不应大于6m。

(二)接户线应采用低压交联聚乙烯铝芯绝缘导线(JKLYJ-1)，导线截面应按持续载流量及电压损失选择，单个住宅单相供电不小于10mm2，三相不小于10mm2。

其他低压客户按照容量配置导线。

(三)由一个客户的墙外第一支持物接到另一个客户第一个支持物的连接线，包括接户线在内的总长度不得超过60m。

支接进户点不多于10个。

(四)接户线受电端对地面的垂直距离不应小于2.6m。

(五)接户线第一支持物离地面高度不高于4m，不低于3m，在主要街道不应低于3.5 m，在特殊情况下最低不应低于2.5m，否则应采取加高措施。

接户线与广播通讯线交叉时，接户线在上方和下方的最小距离分别是0.6m和0.3m。

接户线对地和接户线跨越通车的街道路面中心的最小距离分别是2.5m和6m。

注：农村接户线集中供电的居民户数一般不超过6户。

二、进户装置改造技术要求(一)进户点应在接户线支持物或沿墙支持物的下方0.2m处，并使进户点与接户线的垂直距离在0.4m以内，进户点离地高度一般不低于2.6m。

进户线路在进户点处应采用绝缘导线穿PVC刚性绝缘导管进户。

(二)进户线路不应与通讯线、有线电视线、广播线、互联网线在同一进户点进户。

(三)进户线应采用绝缘良好的铜芯导线，不得使用软导线，中间不应有接头。

应使导线的安全载流量(A)大于装表容量，其截面：居民单相供电不小于10mm2，三相供电不小于6mm2;低压客户应根据供用电合同约定的供电方式及用电容量配置导线。

(四)动力线和照明线不得穿在同一根管内。

指导思想
贯彻落实国家新一轮农网改造升级工程决策部署，积极实 施“新农村、新电力、新服务”农电发展战略，服务中原经济 区建设，统筹农网与主网协调发展，统筹农网与城网协调发展， 进一步提升农网供电能力，进一步提升农网供电可靠性，努力 构筑经济、优质、安全的新型农村电网，满足农民生活、农业 生产用电需要，促进农村经济社会持续健康发展。
升压为110千伏变电站考虑。
变电站规模—— 2×10兆伏安、2×6.3兆伏安
线
路——原则上不采用电缆 ，宜优先同塔双回架设 。
——导线截面：240平方毫米、185平方毫米 。
——主供有升压规划变电站的35千伏线路，经过论
证可按110千伏建设，降压运行。 Nhomakorabea要技术原则
35千伏电网发展分类标准
通过河南省各县域的110千伏变电站平均供电半径、全社会 供电量密度、最大负荷密度、人口密度、县城售电量占比5个指 标，将108个县域电网排序，分为不予发展、限制发展、可适当 发展三类。即19个县不予发展35千伏电网、57个县限制发展35千 伏电网、32个县可适当发展35千伏电网。
变电站布点——结合上一级电网和本地区110千伏主网架结构特 点，尽量靠近负荷中心，完善本县（市）的110 千伏网架。
变电站规模——县城区：3×50兆伏安
——产业集聚区：3×63兆伏安、3×50兆伏安
——重要乡镇：3×50兆伏安、3×40兆伏安
线
路——原则上不采用电缆 ，宜优先同塔双回架设 。
投资规模及建设重点
建设重点
110千伏电网——消除与主网联系薄弱问题，拥有220千伏变电 站县所占比例达到95%；将全省县域110千伏平均容载比由1.55提 高至1.65，基本消除供电“卡脖子”现象；110千伏主网架实现县 域118个产业集聚区全覆盖；110千伏网络接线型式逐步简化，产业 集聚区、县城基本满足“N-1”要求。 35千伏电网——将全省县域35千伏电网分为不予发展、限制发 展、可适当发展三类，分别为19个县、57个县、32个县，争取用三 年时间，顺利实现全省超过一半的县主网架升级为110千伏电网。

6、接户线敷设
• （1）接户线与主线连接，应采取绝缘穿刺线夹或并沟线 夹连接，并应做一个向上弯曲的半圆（R不小于100mm） 以防雨水侵入，连接时要核对好相序。 • （2）接户线在固定的绝缘子上应用绝缘扎线将接户线本 身扎紧，接户线绑扎宜使用BV－2.5或BLV－4的BV导线。 • （3）接户线敷设前应将导线拉伸平整、无弯曲。 • （4）同一台片接户线安装应充分考虑三相平衡，接户线 的线头应指向电源侧。
8、进户线敷设
• • • • • • （1）进户线穿管前应做滴水弯头（半圆弧， R不小于100mm），防 止雨水进入管内。 （2）滴水弯直线长度不应大于150 mm。 （3） 进户线应由表箱左侧进入箱内，用户出表线应由表箱右侧翻出， 进户线严禁接头。 （4）进户线与接户线搭接点（穿刺线夹）与支架水平距离不大于500 mm。 （5）进户线保护管不应高于支架，进户线与出表线不得穿在同一根 管内，在表箱出管100mm处应张贴即时贴（15mm×100mm），红底 白 字，黑体二号字，字间距2磅，字体居中，标明产权分界点。 （6）导线总截面不宜超过管子截面的40％，管子横向敷设时宜在管 子底部穿孔，便于散热、排水。
•

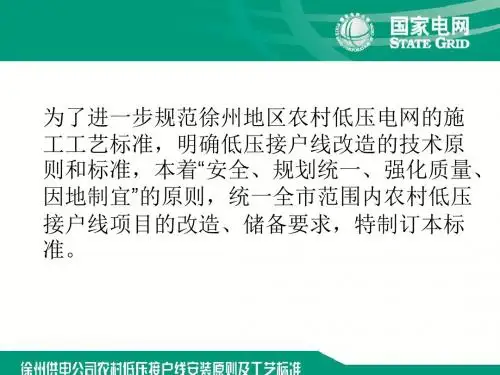

本标准根据国家电网公司及省公司 相关技术规范要求，并结合徐州供电 公司目前现状提出，请各单位认真组 织学习，严格执行。
7、进户线
• （1）从接户点第一支持物至用户计量装置的一段线路 称为进户线。 • （2）进户线应采用绝缘良好的BV导线（BV-10或BLV16），不得使用软导线，中间不应有接头，进户点离地 高度：一般不低于2.6m。 • （3）进户线采用分色标识相线和中性线或在中性线上 做明显标志。 • （4）接户线与进户线宜使用穿刺线夹或并沟线夹连接， 线夹距导线支持点应大于150mm，螺栓穿向应从下向上 穿并压紧，进户线压接导线出头应指向电源侧。

施工人员 本次改造由供电所农电职工(非农电服 务公司职工)统一施工，不得转包、分包。
施工人员除具备开展工作资格外，应 安规考试合格。
各供电所应切实加强工程施工人员的教育，严格执行《电业生产 安全工作规程》和《电力建设安全工作规程》。
四施工管理
施工前准备
1、完成施工物 资采购、验收和配料。 2、如有换表 ，改造计划和清单，在营销系统中
于接触的带电部分，用绝缘物隔开。
6、人体接触带电体应以一线为原则，严防同时触及大地墙壁或其他带电体。 7、上杆前应先分清火、地线，选好工作位置，断开导线时，应先断开火线，
后断地线，搭接导线时，顺序相反。人体不得同时接触两根线头。 8、高低压同杆架设，在低压带电线路上工作时，应先检查与高压线的距离，
采取防止误碰带电高压设备的措施。在低压带电导线未采取绝缘措施时, 工作人员不得穿越。在带电的低压配电装置上工作时，应采取防止相间 短路和单相接地的绝缘隔离措施。
居民供用电合同样本
1、核对系统中用电地址，如系统有错请修整。 2、明确产权分界点。
办理。
五质量控制
1、根据省公司截止当前的要求和公司的 有关管理文件，汇编了《无锡供电公 司农村低压接户线改造工程工作指》， 发至供电所。
2、在开工前，建立样板点，收集样板点样 板工艺图片。
3、制定《无锡供电公司农村低压接户线改造 工程管理办法》、《农村低压接户线新建
二物资管理
材料采购分工及要求
工程主要材料（低压导线、接户线、进户 线、表计、表箱）由省公司统一招标、采购及配 送，其它主材和附材由各供电公司物资采购部门 根据工程管理部门统一安排。采购价格不超过省 公司核定的最高价。
接户线：交联聚乙烯铜芯绝缘导线。 进户线：普通的BV塑料铜线。 表出线：普通的BV塑料铜线。 电能表：普通电子式电能表 。 表 箱：省公司统一设计表箱。
