电力系统继电保护B及答案

2电流的电网保护2.1在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。

当加入继电器的动作电量（图中的k I ）大于其设定的动作值（图中的op I ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的re I ）以后它才突然返回。

无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。

为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。

126534op I kI reI 1E 0E2.2 请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采用那些技术？答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。

继电器的返回过程与之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和。

当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。

所以返回值一定小于动作值，继电器有一个小于1 的返回系数。

这样就获得了“继电特性”。

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护试题2及参考答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

)1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。

①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(② )①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ② )。

①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

花了点点时间把课后答案整理了下·这里只是整理了方大神勾的题··没有弄计算题·由于不知道怎么脑残了··居然从第九章开始了··然后又没有找到怎么倒置·将就看哈··如果有错求告知啊··好了·骚年们··加油背书吧！！第九章1.试描述装设母线保护的基本原则当双母线同时运行或母线分段单母线时，供电元件的保护装置则不能保证有选择性地切除故障母线，因此应装设专门的母线保护,具体情况如下：1）在110KV及以上的双母线和分段单母线上，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（或段）无故障的母线仍能继续进行，应装设专门的母线保护2）110KV及以上的单母线，重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护。

为满足速动性和选择性的要求，母线保护都是按差动原理构成的。

2.简述电流比相式母线保护（P172）根据母线外部故障或内部故障时连接在该母线上各元件电流相位的变化来实现的。

优点：1.动作条件与幅值无关，因此不要求各电流互感器变化相同。

2，因该保护不受不平衡电流的影响，保护灵敏度较高。

3.简述母线的完全差动保护（P167）在母线的所有元件上装设有相同变比和特性的电流互感器。

整定计算原则：躲开外部故障时所产生的最大不平衡电流，电流互感器二次回路断线时误动。

灵敏度高，选择性好，适用于单母线或双母线经常只有一组母线运行的情况。

不能用于双母线系统。

4.断路器失灵保护的作用是什么？（P176）当故障线路的继电保护动作发出跳闸信号后，断路器拒绝动作时，能够以较短的时限切除同一发电厂或变电所内其他有关的断路器，将停电范围限制到最小。

5.试述判别母线故障的基本方法（P172)通过二次母线差动保护信号判别。

1。

2继电保护装置在电力系统中所起的作用是什么？答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：（1）电力系统正常运行时不动作；（2)电力系统不正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行；（3）电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点的断路器发出跳闸指令，将故障部分与电网的其他部分隔离。

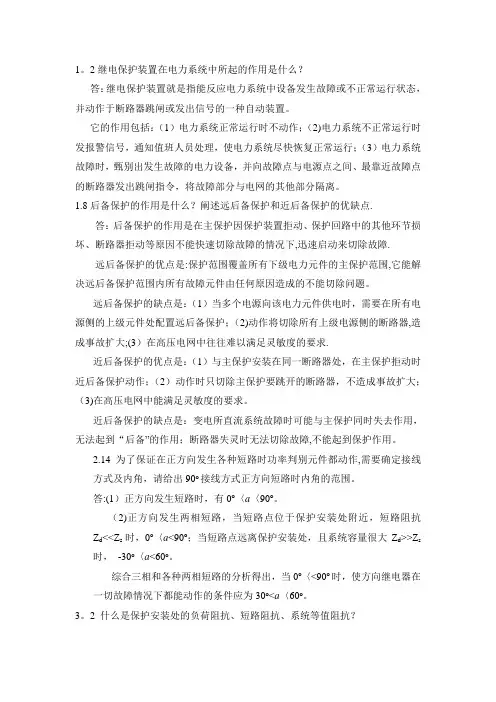

1.8后备保护的作用是什么？阐述远后备保护和近后备保护的优缺点.答：后备保护的作用是在主保护因保护装置拒动、保护回路中的其他环节损坏、断路器拒动等原因不能快速切除故障的情况下,迅速启动来切除故障.远后备保护的优点是:保护范围覆盖所有下级电力元件的主保护范围,它能解决远后备保护范围内所有故障元件由任何原因造成的不能切除问题。

远后备保护的缺点是：（1）当多个电源向该电力元件供电时，需要在所有电源侧的上级元件处配置远后备保护；（2)动作将切除所有上级电源侧的断路器,造成事故扩大;(3）在高压电网中往往难以满足灵敏度的要求.近后备保护的优点是：（1）与主保护安装在同一断路器处，在主保护拒动时近后备保护动作；（2）动作时只切除主保护要跳开的断路器，不造成事故扩大；（3)在高压电网中能满足灵敏度的要求。

近后备保护的缺点是：变电所直流系统故障时可能与主保护同时失去作用，无法起到“后备”的作用；断路器失灵时无法切除故障,不能起到保护作用。

2.14为了保证在正方向发生各种短路时功率判别元件都动作,需要确定接线方式及内角，请给出90o接线方式正方向短路时内角的范围。

答:(1）正方向发生短路时，有0o〈a〈90o。

（2)正方向发生两相短路，当短路点位于保护安装处附近，短路阻抗Z d<<Z s时，0o〈a<90o；当短路点远离保护安装处，且系统容量很大Z d>>Z s 时，-30o〈a<60o。

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

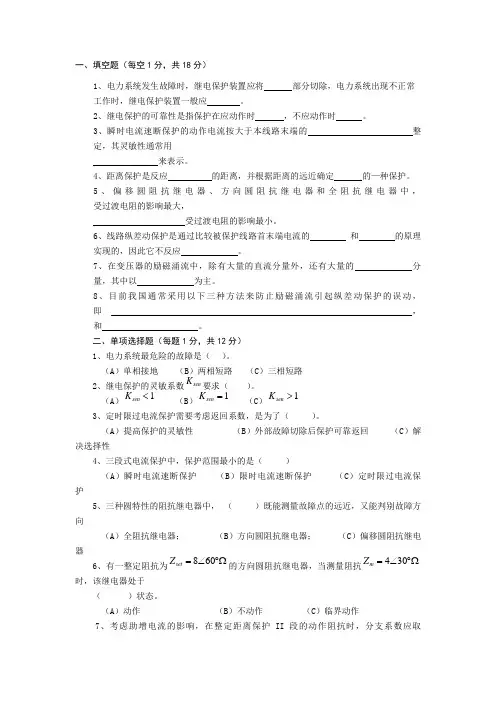

一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将 部分切除，电力系统出现不正常工作时，继电保护装置一般应 。

2、继电保护的可靠性是指保护在应动作时 ，不应动作时 。

3、瞬时电流速断保护的动作电流按大于本线路末端的 整定，其灵敏性通常用 来表示。

4、距离保护是反应 的距离，并根据距离的远近确定 的—种保护。

5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。

6、线路纵差动保护是通过比较被保护线路首末端电流的 和 的原理实现的，因此它不反应 。

7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 分量，其中以 为主。

8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和 。

二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ ）。

（A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ ）。

（A ）1sen K < （B ）1sen K = （C ）1sen K >3、定时限过电流保护需要考虑返回系数，是为了（ ）。

（A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解决选择性4、三段式电流保护中，保护范围最小的是（ ）（A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限过电流保护5、三种圆特性的阻抗继电器中， （ ）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（ ）状态。

（A ）动作 （B ）不动作 （C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（ ）。

（A ）大于1，并取可能的最小值 （B ）大于1，并取可能的最大值 （C ）小于1，并取可能的最小值8、从减小系统振荡的影响出发，距离保护的测量元件应采用（ ）。

7电力系统继电保护课后习题答案1 绪论1。

1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答:现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡,可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统,则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理的处理。

1。

2继电保护装置在电力系统中所起的作用是什么？答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2。

电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行；3.电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1。

3继电保护装置通过哪些主要环节完成预定的保护功能，各环节的作用是什么？答：继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果,给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护.单靠保护增大值不能切除保护范围内任意点的故障,因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差别不大.所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一部分。

电力系统继电保护试题3及参考答案一、(本题每小题2分，满分20分)1．是当电力系统中发生故障或出现异常状态时能自动、迅速而有选择地切除故障设备或发出告警信号的一种专门的反事故用自动装置。

答：继电保护装置2．无论继电器的动作或返回，继电器都动作明确干脆，不可能停留在某一个中间位置，以保证其动作确切可靠，此特性称为。

答：继电特性3．零序功率方向元件无电压死区，因为故障点零序电压最高，短路点越靠近保护安装处，保护感受到的零序电压。

答：越大4．按90o接线的功率方向继电器，若I J=-Ic，则U J应为。

答：U J =U BA5．如果方向阻抗继电器的最大灵敏角是ϕlm，负荷阻抗角是ϕf，则采用方向阻抗继电器的灵敏系数比采用全阻抗继电器的灵敏系数可提高倍。

答：1/cos(ϕlm-ϕf)6．长距离输电线路上故障，当相差高频保护一端高频信号相位差大于动作角时，该侧保护将拒动，此时可使先动作侧发信机停信，则拒动侧保护随后动作跳闸，称之为。

答：相继动作。

8．在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于。

答：Z∑/2处9．相差高频保护采用比较线路两端相位来反应不对称短路。

答：负序电流7．速饱和变流器不能减小不平衡电流，只能减小对变压器差动保护的影响。

答：不平衡电流10.发电机失磁后机端测量阻抗的变化规律是：失磁后、失步前，机端测量阻抗随Q的减少，由I象限进入IV象限；在ϕ= 900的临界失步点，等有功圆与相交；越过临界失步点后，机端测量阻抗进入失步运行区并最终稳定于– jXd 与– jXd’之间。

答：等无功圆二、(本题满分15分)如图所示，在110KV 输电线路中，单位线路长度的阻抗为:X1=0.4(Ω/km), 可靠系数Kk’=1.25；系统阻抗为:Zs.max=6Ω, Zs.min=4Ω。

1. 计算：线路AB 的电流速断保护一次动作值与电流速断保护最小保护范围。

2．比较不完全星形接线两继电器方式与三继电器方式过电流保护的差别。

1全国2018年4月自考电力系统继电保护试题课程代码：02302一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.反应故障时电流增大而动作的保护为( )A.低电压保护B.过电流保护C.过负荷保护D.过电压保护2.当限时电流速断保护灵敏度不满足要求时，要考虑( )A.采用过电流保护B.与下一级电流速断保护配合C.与下一级过电流保护配合D.与下一级限时电流速断保护配合3.采用不完全星形接线方式，当遇有Y ，d11接线变压器时，应在保护的中线上再接一个继电器，其作用是为了提高保护的( )A.选择性B.速动性C.灵敏性D.可靠性4.90°接线的功率方向继电器，当b k I I 时，kU 应为( ) A.caU B.bc U C.cb U D.acU 5.零序过电流保护的动作电流应躲过( )A.下一条线路始端三相短路时零序电流滤过器的最大不平衡电流B.下一条线路始端相间短路的最大短路电流C.线路正常运行时的最大负荷电流D.相邻线路零序I 段保护的动作电流6.保护安装处到保护范围末端的线路阻抗称为阻抗继电器的( )A.测量阻抗B.动作阻抗C.整定阻抗D.负荷阻抗 7.反应AB 相间短路的阻抗继电器采用0°接线，正确的是( )A.CB A U I 、B.AB B A U I I 、－2C.A 0A U I 3K I 、D.CAB U I 、 8.阻抗继电器中需要采用记忆回路和引入第三相电压的是( )A.全阻抗继电器B.方向阻抗继电器C.偏移特性阻抗继电器D.上抛圆阻抗继电器9.距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器的灵敏系数提高了( )A.cos(loa set )倍B.)cos(1loa set 倍 C.set cos 1 倍 D.loacos 1 倍 10.在具有分支电源的电路中，分支系数K b 总是使测量阻抗( )A.增大、保护范围减小B.增大、保护范围增大C.减小、保护范围减小D.减小、保护范围增大11.相差高频保护是比较被保护线路两侧( )A.短路电流相位B.高频电流相位C.负荷电流相位D.21I K I的相位 12.对于Y ，d11接线变压器为保证正常运行时差动回路两臂的电流相等，应使变压器Y 侧电流互感器变比( )A.等于变压器变化n TB.扩大3倍C.减小3倍D.扩大3倍13.对于单侧电源供电的网络，为提高变压器内部故障灵敏度，比率制动型差动继电器的制动线圈应接于( )A.电源侧B.负荷侧C.小电源侧D.各侧14.单继电器式横差保护的原理是( )A.比较不同相的两个支路电流之和B.比较两个支路三次谐波电流之和C.比较一相中两个支路电流之和D.比较两个支路三相电流之和 15.对于大型发电机，反应转子表层过热的主要保护是( )A.低电压起动的过电流保护B.复合电压起动的过电流保护C.负序电流保护D.阻抗保护二、填空题(本大题共23小题，每小题1分，共23分)请在每小题的横线上填上正确答案。

试题1答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

)1．1电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③)①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③)不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(②)①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(②)。

①100％②2／3 ③1／3 ④05．按900接线的功率方向继电器，若I J=-Ic，则U J应为(②)①U AB②-U AB③U B④-U C6．电流速断保护定值不能保证( ②)时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④)。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③)的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④)①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(②)。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如I J=I B-I A时，U J=( ②)。

①U B②U B-U A ③U A-U B④U A12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(①)。

2电流的电网保护2.1在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。

当加入继电器的动作电量（图中的k I ）大于其设定的动作值（图中的op I ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的re I ）以后它才突然返回。

无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。

为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。

126534op I kI reI 1E 0E2.2 请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采用那些技术？答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。

继电器的返回过程与之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和。

当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。

所以返回值一定小于动作值，继电器有一个小于1 的返回系数。

这样就获得了“继电特性”。

继电保护（第二版，张宝会，中国电力出版社）课后答案电力系统继电保护课后习题答案1绪论1.1电力系统如果没搭载健全的继电保护系统，想象一下可以发生什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起至的促进作用就是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节顺利完成原订的维护功能,各环节的促进作用就是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4依据电力元件正常工作、不正常工作和短路状态下的电气量激活差异，已经形成哪些原理的维护，这些维护仅靠维护T5800定值能求出来维护范围内任一点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

第八章习题答案1、答：故障与不正常工作状态：定了绕纟R的和间短路、徂间短路、单相接地；转了绕纟R—点接地、两点接地；失磁、定子过负荷、转子过负荷、发电机过电压、发电机逆功率配置的主要保护有：纵联差动保护、匝间短路保护、定子接地保护、转子接地保护、相间过电流保护、定子过负荷保护、过电压保护、失磁保护、逆功率保护等。

2、答：答：分为完全纵差与不完全纵差两种，其中前•者鮫常用。

完全纵差保护的特点是正常运行时流入发电机两端电流互感器流入差动保护的电流幅值相等，该保护主要用于反应发电机的相间短路故障；不完全纵差保护的特点是正常运行时流入发电机两端电流互感器流入差动保护的电流幅值不相等，该保护主要用于反应发电机的相间短路故障，还能反映定子线棒开悍及分支匝间短路。

3、答：答：虽然发电机纵差保护当发生外部故障时不平衡电流小于变压器纵差保护，但是当在发电机屮性点附近发牛故障时，故障电流很小，发电机纵差保护存在死区，采用比率制动技术提高发电机纵差保护灵敏度可以减小“死区”范围4、答：（1）变压器差动保护需考虑变压器接线组别引起的不平衡电流，发电机差动保护不需要；（2）变压器差动保护需考虑变压器带负荷调节的彩响，发电机差动保护不需要；（3）变压器差动保护需考虑变压器电流互感器的型号不同问题，发电机羌动保护所用电流互感器型号一般相同；（4）变压器差动保护的最小动作电流倍数、比率制动系数等值，一般比发电机差动保护的大，灵敏度相对來说要比较低。

（5）变压器保护需耍考虑励磁涌流影响，发电机差动保护不需要。

5、答比率制动系数为此时差动电流的动作整定值除以制动电流值，即Kres = 1 .6I N -4I N = 0.4 o（注：此为比率制动系数的定义，不能与斜率相混）制动折线的斜率s：5=（1.67N-0.4/N）/（4/N-1/N）=0.4（注：此值与比率制动系数相等，纯属巧合，两者一般不相等，相数值比较接近）此时的实际差动电流等于短路电流值8人，相对差动电流的动作整定值1.6人，其倍数为5倍，即灵敏系数为5。

试题1答案一、单项选择题（每小题2分,共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内.)1．1电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（③）①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③）不满足要求,则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统（②）①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为（②）。

①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =—Ic，则UJ应为（② )①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证（② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④）。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时,一定要注意不要接错极性,如果接错极性,会发生方向阻抗继电器（③ )的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB （④）①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定,目的是为了保证保护的(② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如IJ =IB-IA时，UJ=（② )。

①UB ②UB—UA③UA-UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。
