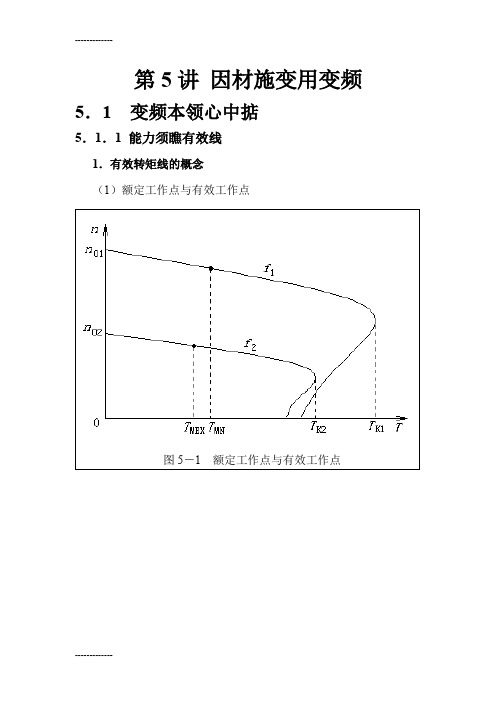

第5讲因材施变用变频5．1变频本领心中掂5．1．1 能力须瞧有效线1．有效转矩线的概念（1）额定工作点与有效工作点图5－1额定工作点与有效工作点（2）ｋU＝ｋƒ时的有效转矩线图5－2 ｋU＝ｋƒ时的有效转矩线（3）有效转矩线与工作点有效转矩线是说明电动机允许工作范围的曲线，而不是说明电动机工作状态的特性曲线。
因此，不能在有效转矩线上决定工作点。
图5－3 有效转矩线与工作点5．2．2 低频散热是关键1．ƒX≤ƒN的有效转矩线图5－4 散热和有效转矩的关系2．有效转矩线的改善图5－5 有效转矩线的改善5．2．3 高频功率不能变1．ƒX ＞ƒN 时的特点 ∵ 输出电压不变U 1X ≡U 1N ＝const∴ f X ↑→Ｕ∕ƒ比↓→主磁通Φ1↓→电磁转矩T MX ↓ 电动机的最大输入功率基本不变Ｐ1X ＝3U 1N Icos φ1X ≈const2．ƒX ＞ƒN 时的有效转矩线有效转矩的大小与转速成反比：ＴMEX ＝MX MN n P 9550∝MXn 1图４－１７ ƒX ＞ƒN 时的机械特性和有效转矩线 （ａ）机械特性曲线簇 （ｂ）有效转矩线图5－6 ƒX ＞ƒN 时的机械特性和全频有效转矩线5．2基本关系不能偏5．2．1能量守恒要牢记图5－7 拖动系统的功率5．2．2带动负载转矩比图5－8 带动负载比转矩既要在高速范围内带得动负载；又不要大马拉小车。
5．2．3电机降速功率低图5－9电机降速功率低5．2．4违反规律有实例（1）实例１图5－10 甩掉减速器（2）实例2图5－11 加大工作频率来提高生产率（3）实例3图5－12减小传动比来提高生产率5．2．5综合考虑想问题实例1某恒转矩负载，电动机数据为：30kW，1470 r∕min ，56.8A。
采用变频调速后，常用频率为20～30Hz。
存在问题：（1）起动困难，（2）低频运行过程中，有时电流偏大。
如何解决？1．理想的方法（1）加大传动比：50·λ＝1.7 λλ’＝30（2）采用有反馈矢量控制方式2．可采取的其他方法（1）预置转差补偿功能和起动频率。
目录第一节课。
电动机工作原理反及转接线图第二节课。
电动机日常维护检查项目第三节电。
动机的异常运行及事故处理第四节课。
电气主接线图及参数的化变范围第五节课。
试电笔数字万用表使用注意事项第六节课。
铅形表使用及注意事项第七节课。
兆欧表使用及注意事项第八节课。
电气设备的相关参数和规定第九节课。
了解电气系统运行方式第十节课。
掌握主要设备的工作原理及作用第十一节课。
电动工具使用方法及注意事项第十二节课。
照明线路及常见故障处理方法第十三节课。
400V系统二次回路的基本知识第十四节课。
二次回路电气符号第十五节课.。
常见低压电气故障第十六节课.。
400V系统基本知识第十七节课.。
400v低压变频器的常见故障及处理第十八节课。
马达保护器的常见故障及处理第十九节课。
会处理400V智能断路器及真空断路器的一般故障第二十节课。
万能式断路器第二十一节课。
高压变频器的工作原理第二十二节课。
高压变频器的维护第二十三节课。
高压变频器的故障分析及处理第二十四节课。
ENR-JXB系列变压器中性点间隙接地保护成套装置第二十五节课。
GIS设备的异常和故障处理及注意事项第二十六节课。
CT结构作用介绍第二十七节课。
电压互感器的结构及作用第二十八节课。
动力变结构及故障处理第一节课电动机得工作原理及反转接线图电动机得工作原理及反转接线图一、异步电动机工作原理当定子绕组通过入三相对称电流时，便产生了旋转磁场。
闭合的转子绕组，与旋转磁场存在相对运动。
切割电枢磁场而感应电势产生电流。
转子电流的有功分量与电枢磁场相互作用形成电磁转矩，推动转子沿旋转磁场相同方向转运。
二、异步电动机运行维护工作中的注意事项答：①由动机周围环境应保持清洁。
②检查三相电源电压之差不大于5%，名项电流不平衡值不应超过10%不得缺相运行。
③定期检查电动机温升，不得超过允许值。
④注意电动机的声音，气味，振动等情况。
三、启动电动机时应注意(1)启动前检查电动机附近是否有人或其他物体，以免造成人身及设备事故。
