倒闸操作培训讲义1、术语和定义1.1设备状态定义1.1.1 电气设备运用状态分为四种:运行状态、热备用状态、冷备用状态、检修状态a)运行状态：是指设备的闸刀及开关都在合上位置，将电源至受电端间的电路接通(包括辅助设备如电压互感器，避雷器等)。
b)热备用状态：是指设备已具备运行条件，经一次合闸操作即可转为运行状态的状态。
母线、变压器、电抗器、电容器及线路等电气设备的热备用是指连接该设备的各侧均无安全措施,各侧的断路器全部在断开位置，且至少一组断路器各侧隔离开关处于合上位置,设备继电保护投入,断路器的控制、合闸及信号电源投入。
断路器的热备用是指其本身在断开位置、各侧隔离开关在合闸位置，设备继电保护及自动装置满足带电要求。
c)冷备用状态：是指设备开关及闸刀(如结线方式中有的话)都在断开位置。
1、“开关冷备用”时，接在开关上的电压互感器高低压熔丝一律取下，高压闸刀拉开。
2、“线路冷备用”时，接在线路上的电压互感器高低压熔丝一律取下，其高压闸刀拉开。
3、“母线冷备用”时，该母线上电压互感器高低熔丝不取下，高压闸刀不拉开。
电压互感器与避雷器当其与闸刀隔离后，无高压闸刀的电压互感器当低压熔丝取下后，即处于“冷备用”状态。
d)检修状态：是指设备的所有开关、闸刀均断开，挂好保护接地线或合上接地开关时(并挂好工作牌，装好临进遮栏时)，即作为“检修状态”。
在该状态下设备的控制、合闸及信号电源等均应退出。
1、手车式断路器指断路器断开，拉至“柜外”位置（脱离柜体以外），二次插头取下，操作、合闸电源断开即为检修状态。
2、断路器检修：是指断路器处于冷备用后，操作、合闸电源断开，按工作需要在断路器两侧合上了接地开关（或装设了接地线）。
3、线路检修：是指断路器处于冷备用后（手车断路器应拉至“柜外”位置（脱离柜体以外），线路出线侧按工作需要合上了接地开关（或装设了接地线）。
4、主变检修：是指主变各侧断路器处冷备用后，主变各侧按工作需要装设了接地线（或合上了接地开关）。
5、母线检修：是指母线冷备用后，在该母线上按工作需要合上了接地开关（或装设了接地线）。
6、隔离开关检修:是指隔离开关冷备用后（指连接该设备的各侧均有明显断开点或可判断的断开点），在该隔离开关两侧按工作需要合上了接地开关（或装设了接地线）。
7、其它电气设备检修：指连接该所需检修的设备，断路器处冷备用后，虽未对设备做安全措施，但有设备停电检修的申请书或办理了设备检修的一种工作票，即一次设备不具备投入运行的条件。
1.2操作术语1.2.1电气操作术语a)倒闸操作：是根据操作意图及设备操作技术原则将电网或电气设备从一种运用状态转变到另一种运用状态的操作，主要指拉、合某些断路器或隔离开关，依据设备工作票要求装、拆接地线（拉、合接地开关）等安全措施和改变继电保护或自动装置的运行定值或投、切方式，并按一定顺序（或逻辑关系）进行的一系列操作。
b)操作票：指为了保证电气设备倒闸操作的正确性，根据所下达操作指令（任务）的具体内容，以《安规》及其设备的技术原则，按一定的操作顺序（或逻辑关系）拟定书面程序，是进行电气操作的书面依据。
包括调度操作指令票和变电操作票。
c)操作任务：根据运行方式的需要或设备停电工作的要求，值班调度员或变电站值班负责人发布变更其管辖电网或设备运用状态的决定。
d)模拟预演（模拟操作）：是指为保障倒闸操作的正确和完整，在电网或电气设备进行倒闸操作前，将已拟定的操作票在模拟系统上按照已定操作程序进行的演示操作。
e)事故抢修：指设备、设施发生事故或出现紧急状况时，为迅速恢复正常运行而将故障或异常的设备、设施进行处理的工作。
f)事故处理：指在发生危及人身、电网及设备安全的紧急状况或发生电网和设备事故时，为迅速解救人员、隔离故障设备、调整运行方式，以便迅速恢复正常运行的操作过程。
g)倒母线：是指双母线线接线方式的变电站（开关站）将一组母线上的部分或全部线路或变压器按操作任务倒换到另一组母线上运行或热备用的操作。
1.2.2操作常用动词a)投入或退出：将自动重合闸、继电保护、安全自动装置、强励、故障录波装置等设备投入（或退出）运行。
b)投上或切除：将二次回路中的连接片由接入或退出工作回路的操作。
c)取下或给（投）上：将熔断器（或二次插头）退出或嵌入工作回路.d)装设：将三相短路接地线(绝缘隔板或遮栏)安装于指定位置。
e)拆除：将已装设的三相短路接地线(绝缘隔板或遮栏)取下。
f)合上：使断路器(或隔离开关)由分闸位置转为合闸位置。
g)断（拉）开：使断路器（或隔离开关）由合闸位置转为分闸位置。
h)验电：用验电工具验明设备是否带电。
i)调整：是指变压器调压抽头位置或消弧线圈分接头切换的操作等。

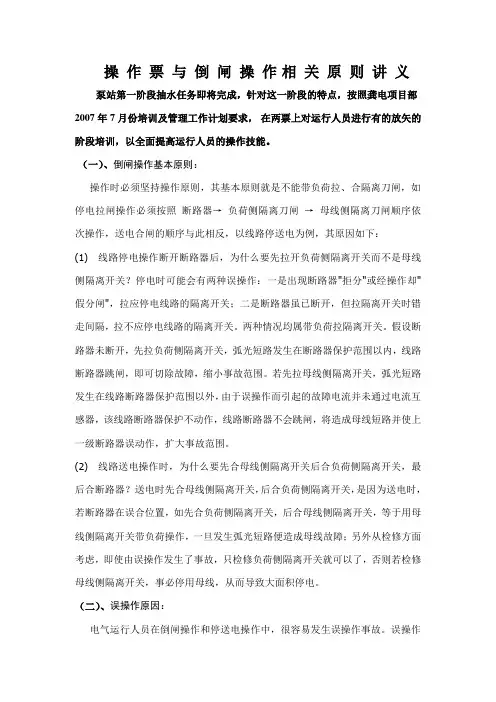

2电气操作原则2.1一般原则：2.1.1电气操作应根据调度指令进行。
但在紧急情况下，为了迅速消除电气设备对电网、人身和设备安全的直接威胁，或为了迅速处理事故、防止事故扩大、实施紧急避险等，允许不经调度许可执行操作，但事后应尽快向调度汇报，并说明操作的原因及经过。
2.1.2发布和接受操作任务时，必须互报单位、姓名，使用规范术语、双重命名，严格执行复诵制，双方录音。
2.1.3下列情况可以不填用操作票：a)事故处理。
b)拉开、合上断路器、二次空气开关(不包括同时操作多个二次空气开关的操作)、二次回路小刀闸的单一操作。
c)给上(投上)或取下熔断器的单一操作(不包括同时操作多组熔断器)。
d)投、切保护（或自动装置）的一块连接片或一个转换开关。
e)拉开全厂（站）唯一合上的一组接地开关（不包含变压器中性点接地开关）或拆除全厂（站）仅有的一组使用的接地线。
f)寻找直流系统接地或摇测绝缘。
g)变压器、消弧线圈分接头的调整。
h)以上除事故处理外，其他情况须记录在受令记录或运行记录中。
2.1.4雷电时禁止进行户外操作（远方操作除外,且执行检查项目时，可以通过检查仪表和位置信号等来代替,但雷电后应及时到现场进行检查）。
2.1.5电气操作应尽可能避免在交接班期间进行。
如必须在交接班期间进行者，应推迟交接班或操作告一段落后再进行交接班。
2.1.6禁止不具备电气操作资格的人员进行电气操作。
（电气操作资格指必须通过相关部门考试、考核认证批准的）。
2.1.7电网解列操作时，应首先平衡有功与无功负荷，将解列点有功功率调整接近于零，电流调整至最小，使解列后两个系统的频率、电压波动在允许范围之内。
2.1.8电网合环操作尽量使用同期装置进行操作，不能使用该装置进行操作的，必须满足以下条件：a)相序、相位一致；b)220kV电压差不应超过额定电压20%。
；110kV及以下电压等级的电压差不做限制。
c)频率相同，偏差不得大于0.2Hz；d)相角差一般不应超过25°。
2.1.9操作票实行“三审”制度：即操作票填写人自审、监护人初审、值班负责人复审。
三审后的操作票在取得正式操作令后执行。
当只有两人值班时（或无人值守站只有两名变运人员到现场操作的），可实行“二审”制度：即操作票填写人自审、值班负责人初审和复审。
2.1.10一次设备不允许无保护运行。
一次设备带电前，保护及自动装置应齐全且功能完好、整定值正确、传动良好、连接片在调度要求的相应位置。
末端变电站进线断路器无保护装置的除外。
2.1.10对经运行值班交接记录确认过的电气设备应用状态，在进行设备倒闸操作时，不需要增加操作或检查确认项目。
2.1.11操作时必须穿戴好经检查合格的绝缘手套和绝缘鞋，方可操作。
2.1.12在进行操作的过程中，遇有断路器跳闸时，应暂停操作。
2.2断路器操作原则2.2.1断路器允许断开、合上额定电流以内的负荷电流及切断额定遮断容量以内的故障电流。
2.2.2断路器控制电源必须待其回路有关隔离开关全部操作完毕后，方可退出，以防止误操作时失去保护电源。
2.2.3断路器合闸前，应检查继电保护已按调度规定投入，断路器合闸后，应检查断路器确在合闸位置，自动装置已按调度规定投入。
2.2.4检查断路器确在合闸位置的项目：a)位置指示灯正确b)回路确有负荷指示。
c)机械指示应在合闸位置，传动机构应在合闸状态。
d)弹簧操作机构应检查弹簧是否储好能。
e)液压操作机构，应检查油泵电机打压恢复正常。
f)气动机构，操作气压应满足规程要求。
2.2.5检查断路器在分闸位置的项目：a)位置指示灯正确b)回路负荷确无指示。
c)机械指示应在分闸位置，传动机构在分闸状态。
2.2.6下列情况下，必须退出断路器自动重合闸装置：a)重合闸装置异常时；b)断路器灭弧介质及机构异常，但可维持运行时；c)断路器切断故障电流次数超过规定次数时；d)线路带电作业要求退出自动重合闸装置时；e)线路有明显缺陷时；f)对新投或事故处理后的线路送电时；g)其他按照规定不能投重合闸装置的情况。
2.3隔离开关操作原则2.3.1 禁止用隔离开关拉合带负荷设备或带负荷线路。
2.3.2 禁止用隔离开关拉开、合上空载主变。
2.3.3 允许使用隔离开关进行下列操作：⏹拉开、合上无故障的电压互感器及避雷器。
⏹在系统无故障时，拉开、合上变压器中性点接地开关。
⏹拉开、合上无阻抗的环路电流。
⏹与断路器并联的旁路隔离开关。
当确认断路器已合上并取下其控制熔丝后，可以拉合断路器的旁路隔离开关。
⏹拉开或合上220千伏及以下母线的充电电流。
2.3.4 单相隔离开关和跌落保险的操作顺序：a)三相水平排列者，停电时应先拉开中相，后拉开边相；送电操作顺序相反。
b)三相垂直排列者，停电时应从上到下拉开各相；送电操作顺序相反。
2.3.5 禁止用隔离开关拉开、合上故障电流。
2.3.6 禁止用隔离开关将带负荷的电抗器短接或解除短接。
2.3.7电压互感器停电操作时，先断开二次空气断路器（或取下二次熔断器），后拉开一次隔离开关。
送电操作顺序相反。
一次侧未并列运行的两组电压互感器，禁止二次侧并列。
2.3.8隔离开关操作前，必须投入相应断路器控制电源。
2.3.9隔离开关操作前，必须检查断路器在断开位置，操作后必须检查其开、合位置，合时检查三相接触良好，拉开时检查三相断开角度符合要求。
2.3.10用隔离开关进行等电位拉合环路时，应先检查环路中的断路器确在运行状态，并断开断路器的操作电源，然后再操作隔离开关。
2.4母线操作原则2.4.1母线操作时，应根据继电保护的要求调整母线差动保护运行方式。
2.4.2母线停、送电操作时，应做好电压互感器二次切换，防止电压互感器二次侧向母线反充电。
2.4.3用母联断路器对母线充电时，应投入母联断路器的充电保护，充电正常后退出充电保护。
2.4.4倒母线应考虑各组母线的负荷与电源分布的合理性。
2.4.5对于曾经发生谐振过电压的母线，必须采取防范措施才能进行倒闸操作。
2.4.6倒母线操作，应按规定投退和转换有关线路保护及母差保护，倒母线（热倒）前应将母联断路器设置为死开关（非自动）。
