机床夹具试题及答案

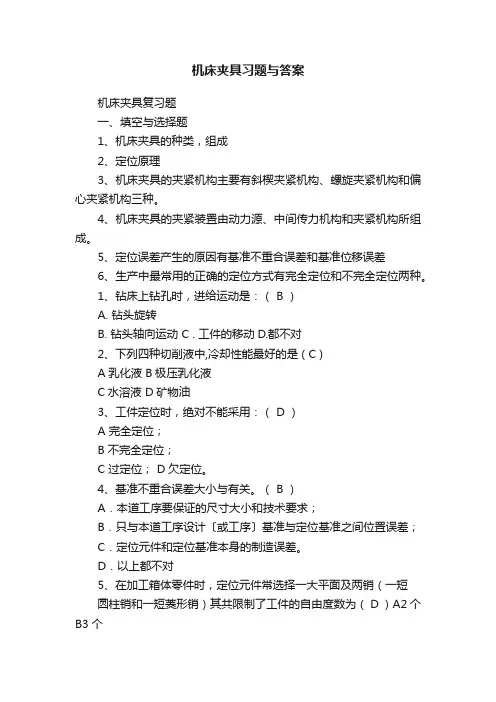

机床夹具习题与答案机床夹具复习题一、填空与选择题1、机床夹具的种类，组成2、定位原理3、机床夹具的夹紧机构主要有斜楔夹紧机构、螺旋夹紧机构和偏心夹紧机构三种。

4、机床夹具的夹紧装置由动力源、中间传力机构和夹紧机构所组成。

5、定位误差产生的原因有基准不重合误差和基准位移误差6、生产中最常用的正确的定位方式有完全定位和不完全定位两种。

1、钻床上钻孔时，进给运动是：（ B ）A. 钻头旋转B. 钻头轴向运动 C . 工件的移动D.都不对2、下列四种切削液中,冷却性能最好的是 ( C )A乳化液 B极压乳化液C水溶液 D矿物油3、工件定位时，绝对不能采用：（ D ）A 完全定位；B 不完全定位；C 过定位； D欠定位。

4、基准不重合误差大小与有关。

（ B ）A．本道工序要保证的尺寸大小和技术要求；B．只与本道工序设计〔或工序〕基准与定位基准之间位置误差；C．定位元件和定位基准本身的制造误差。

D．以上都不对5、在加工箱体零件时，定位元件常选择一大平面及两销（一短圆柱销和一短菱形销）其共限制了工件的自由度数为（ D ）A2个B3个C5个 D6个6、加工大中型工件的多个孔时，应选用的机床是( D )A卧式车床 B台式钻床C立式钻床 D摇臂钻床三、名词解释1、六点定位原理：用“3、2、1”合理分布的六个支承点来限制工件的六个自由度，其中一个支承点限制工件的一个自由度，把工件的六个自由度都限制了的定位方法。

2、定位基准：用于定位的工件上的点、线、面。

3、完全定位：合理分布的六个支承点来限制工件的六个自由度，其中一个支承点限制工件的一个自由度，把工件的六个自由度都限制了的定位方法。

4、机床夹具：在机床上用于确定工件相对与机床和刀具的相对位置的辅助工艺装备5、工序基准：用以确定本工序加工表面加工位置的点、线、面。

四、分析计算题1、什么叫六点定位规则？工件在夹具中的定位是否一定要完全限制其六个自由度才算合理？答：六点定位原理：用“3、2、1”合理分布的六个支承点来限制工件的六个自由度，其中一个支承点限制工件的一个自由度，把工件的六个自由度都限制了的定位方法。

第一章机床夹具基础知识第一节机床夹具概述一、填空题1．根据机械工艺规程要求，在加工中，用来正确地确定工件及刀具的相对位置，并且合适而迅速地将它们夹紧的一种机床附加装置称为机床夹具。

2.通常，习惯于把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类。

3．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成。

4．根据不同的使用要求，机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置。

5．按夹具适用的机床及其工序内容的不同，可以把夹具分为钻床夹具、铣床夹具、车床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等。

二、选择题：1．工件在机床上加工时，通常由夹具中的（A）来保证工件相对于刀具处于一个正确的位置。

A．定位装置 B．夹具体C．夹紧装置 D．辅助装置2．机用平口钳是常用的（B）。

A．专用夹具 B．通用夹具C．拼装夹具 D．组合夹具3．下列夹具中，（D）不是专用夹具。

A．钻床夹具 B．铣床夹具C．车床夹具 D．三爪自定心卡盘4.．（ A ）是夹具的核心部分。

A.定位装置B.夹紧装置C.夹具体D.V型块5．（A ）是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。

A．拼装夹具 B．专用夹具C．通用夹具 C．数控机床夹具6．在机床夹具中，V形块通常作为（D ）使用。

A．夹具体 B．夹紧装置C．辅助装置 D．定位元件7．下列说法中，（C）不正确。

A．一般情况下，机床夹具担负着工件在夹具中的定位和夹紧两大功能。

B．夹具相对机床和刀具的位置正确性，则要靠夹具与机床、刀具的对定来解决。

C．工件被夹紧后，就自然实现了定位。

D．定位和夹紧是两回事。

三、判断题：1.一般来说，通用夹具是机床夹具中的主要研究对象。

（×）2.工件安装时，采用找正定位比采用夹具定位效率更高，精度更高。

（×）3.机床夹具只能用于工件的机械加工工序中。

（×）4.夹具体是整个夹具的基础和骨架。

机床夹具设计复习题和答案一、填空题1. 机床夹具的主要功能是保证工件在加工过程中的_________、_________和_________。

答案：定位、夹紧、加工精度2. 机床夹具按照使用特点可分为_________、_________和_________。

答案：通用夹具、专用夹具、可调夹具3. 工件在夹具上的定位方式主要有_________、_________和_________。

答案：完全定位、不完全定位、过定位二、选择题1. 机床夹具设计时，应优先考虑以下哪项因素？A. 工件的加工精度B. 工件的加工效率C. 工件的加工成本D. 工件的加工安全性答案：A2. 以下哪个不是机床夹具设计的基本要求？A. 保证工件的加工精度B. 简化操作，减轻劳动强度C. 增加工件的加工成本D. 缩短工件的加工时间答案：C三、判断题1. 机床夹具的设计必须保证工件的加工精度，但不需要考虑操作的方便性。

（）答案：错误2. 机床夹具的定位元件应根据工件的形状和加工要求来选择。

（）答案：正确四、简答题1. 简述机床夹具设计的基本步骤。

答案：机床夹具设计的基本步骤包括：确定工件的加工要求，选择合适的定位方式和夹紧方式，设计夹具的总体结构，进行夹具的详细设计，最后进行夹具的制作和调试。

2. 机床夹具在生产中的作用是什么？答案：机床夹具在生产中的作用主要包括：保证工件的加工精度，提高生产效率，减轻操作者的劳动强度，降低生产成本，提高产品的一致性和可靠性。

五、计算题1. 某工件需要在机床上进行加工，工件的加工面需要保证0.02mm的平面度。

如果使用通用夹具，工件的平面度误差可能达到0.05mm。

请问，为了满足加工要求，应该如何改进夹具设计？答案：为了满足工件的加工要求，可以通过以下方式改进夹具设计：选择高精度的定位元件，优化夹具的结构以减少变形，使用刚性更好的材料制作夹具，或者设计专用夹具以适应工件的具体形状和加工要求。

六、论述题1. 论述机床夹具在现代制造业中的重要性。

第一章机床夹具基础知识第一节机床夹具概述一、填空题1．根据机械工艺规程要求，在加工中，用来正确地确定工件及刀具的相对位置，并且合适而迅速地将它们夹紧的一种机床附加装置称为机床夹具。

2.通常，习惯于把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类。

3．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成。

4．根据不同的使用要求，机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置。

5．按夹具适用的机床及其工序内容的不同，可以把夹具分为钻床夹具、铣床夹具、车床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等。

二、选择题：1．工件在机床上加工时，通常由夹具中的（A）来保证工件相对于刀具处于一个正确的位置。

A．定位装置B．夹具体C．夹紧装置D．辅助装置2．机用平口钳是常用的（B）。

A．专用夹具B．通用夹具C．拼装夹具D．组合夹具3．下列夹具中，（D）不是专用夹具。

A．钻床夹具B．铣床夹具C．车床夹具D．三爪自定心卡盘4.．（A）是夹具的核心部分。

A.定位装置B.夹紧装置C.夹具体D.V型块5．（A）是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。

A．拼装夹具B．专用夹具C．通用夹具C．数控机床夹具6．在机床夹具中，V形块通常作为（D）使用。

A．夹具体B．夹紧装置C．辅助装置D．定位元件7．下列说法中，（C）不正确。

A．一般情况下，机床夹具担负着工件在夹具中的定位和夹紧两大功能。

B．夹具相对机床和刀具的位置正确性，则要靠夹具与机床、刀具的对定来解决。

C．工件被夹紧后，就自然实现了定位。

D．定位和夹紧是两回事。

三、判断题：1.一般来说，通用夹具是机床夹具中的主要研究对象。

（×）2.工件安装时，采用找正定位比采用夹具定位效率更高，精度更高。

（×）3.机床夹具只能用于工件的机械加工工序中。

（×）4.夹具体是整个夹具的基础和骨架。

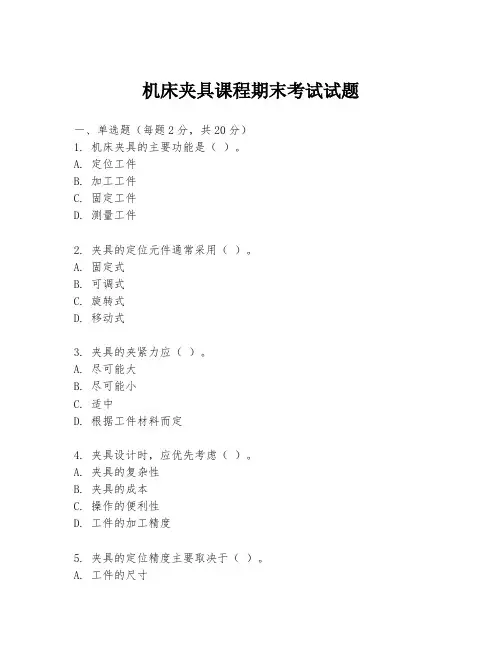

机床夹具课程期末考试试题一、单选题（每题2分，共20分）1. 机床夹具的主要功能是（）。

A. 定位工件B. 加工工件C. 固定工件D. 测量工件2. 夹具的定位元件通常采用（）。

A. 固定式B. 可调式C. 旋转式D. 移动式3. 夹具的夹紧力应（）。

A. 尽可能大B. 尽可能小C. 适中D. 根据工件材料而定4. 夹具设计时，应优先考虑（）。

A. 夹具的复杂性B. 夹具的成本C. 操作的便利性D. 工件的加工精度5. 夹具的定位精度主要取决于（）。

A. 工件的尺寸B. 夹具的刚性C. 定位元件的精度D. 操作者的技能6. 夹具的夹紧机构应满足（）。

A. 快速夹紧B. 快速松开C. 夹紧力均匀D. 所有选项7. 夹具的重复定位精度是指（）。

A. 工件在夹具中的位置精度B. 工件在夹具中的角度精度C. 工件在夹具中的重复安装精度D. 工件在夹具中的尺寸精度8. 夹具设计时，应考虑（）。

A. 工件的形状B. 工件的材料C. 工件的加工要求D. 所有选项9. 夹具的刚性主要取决于（）。

A. 夹具的材料B. 夹具的结构C. 夹具的尺寸D. 所有选项10. 夹具的夹紧力过大会导致（）。

A. 工件变形B. 夹具损坏C. 夹紧机构失效D. 工件表面损伤二、判断题（每题2分，共20分）1. 夹具设计时，应尽可能减少夹具的重量。

（）2. 夹具的定位元件和夹紧元件可以是同一元件。

（）3. 夹具的夹紧力越大，工件的加工精度越高。

（）4. 夹具设计时，应优先考虑夹具的加工精度。

（）5. 夹具的重复定位精度与夹具的刚性无关。

（）6. 夹具的夹紧机构应能够快速松开工件。

（）7. 夹具的定位精度主要取决于定位元件的精度。

（）8. 夹具设计时，应考虑工件的加工要求和操作的便利性。

（）9. 夹具的刚性主要取决于夹具的材料和结构。

（）10. 夹具的夹紧力过大不会导致工件变形。

（）三、简答题（每题10分，共30分）1. 简述夹具在机械加工中的作用。

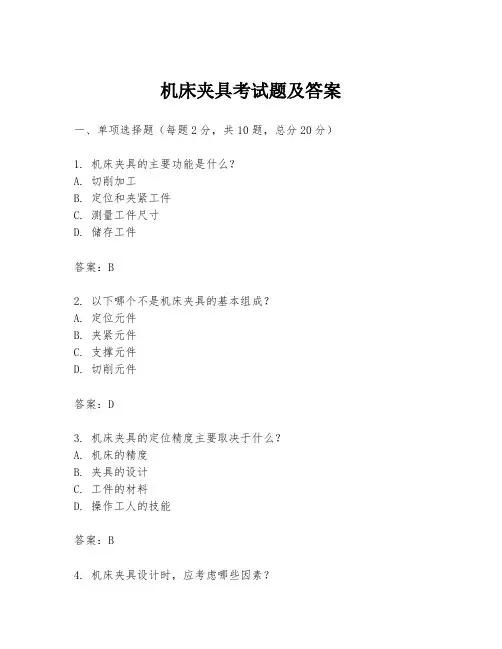

机床夹具考试题及答案一、单项选择题（每题2分，共10题，总分20分）1. 机床夹具的主要功能是什么？A. 切削加工B. 定位和夹紧工件C. 测量工件尺寸D. 储存工件答案：B2. 以下哪个不是机床夹具的基本组成？A. 定位元件B. 夹紧元件C. 支撑元件D. 切削元件答案：D3. 机床夹具的定位精度主要取决于什么？A. 机床的精度B. 夹具的设计C. 工件的材料D. 操作工人的技能答案：B4. 机床夹具设计时，应考虑哪些因素？A. 工件的形状和尺寸B. 机床的性能C. 生产批量D. 所有以上因素答案：D5. 什么是机床夹具的夹紧力？A. 夹具对工件施加的力B. 工件对夹具施加的力C. 机床对夹具施加的力D. 夹具对机床施加的力答案：A6. 机床夹具的夹紧方式有哪些？A. 手动夹紧B. 气动夹紧C. 液压夹紧D. 所有以上方式答案：D7. 机床夹具的定位方式有哪些？A. 单点定位B. 多点定位C. 浮动定位D. 所有以上方式答案：D8. 机床夹具的夹紧元件通常包括哪些？A. 夹爪B. 压板C. 螺栓D. 所有以上元件答案：D9. 机床夹具的定位元件通常包括哪些？A. V形块B. 定位销C. 定位板D. 所有以上元件答案：D10. 机床夹具的支撑元件通常包括哪些？A. 支撑座B. 支撑柱C. 支撑板D. 所有以上元件答案：D二、多项选择题（每题3分，共5题，总分15分）1. 机床夹具的主要作用包括哪些？A. 保证加工精度B. 提高生产效率C. 保证操作安全D. 降低劳动强度答案：ABCD2. 机床夹具的设计原则包括哪些？A. 保证加工精度B. 操作方便C. 结构简单D. 经济实用答案：ABCD3. 机床夹具的定位方式中，哪些是常用的？A. 单点定位B. 两点定位C. 三点定位D. 多点定位答案：ABCD4. 机床夹具的夹紧方式中，哪些是常用的？A. 手动夹紧B. 气动夹紧C. 液压夹紧D. 电动夹紧答案：ABCD5. 机床夹具的支撑元件中，哪些是常用的？A. 支撑座B. 支撑柱C. 支撑板D. 支撑架答案：ABCD三、判断题（每题1分，共5题，总分5分）1. 机床夹具的设计必须考虑工件的加工余量。

第一章机床夹具基础知识
第一节机床夹具概述
一、填空题
1.通常，习惯把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类。

2．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成。

3．根据不同的使用要求，机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置。

4．按夹具适用的机床及其工序内容的不同，可以分为车床夹具、铣床夹具、钻床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等。

二、选择题
1．工件在机床上加工时，通常由夹具中的 A 来保证工件相对于刀具处于一个正确的位置。

A．定位装置 B．夹具体
C．夹紧装置 D．辅助装置
2．机用平口钳是常用的 B 。

A．专用夹具 B．通用夹具
C．拼装夹具 D．组合夹具
3．下列夹具中， D 不是专用夹具。

A．钻床夹具 B．铣床夹具
C．车床夹具 D．三爪自定心卡盘
4． C 不属于机床夹具的三大组成部分之一。

A．夹具体 B．定位装置
C．对刀装置 D．夹紧装置
5． A 是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。

A．拼装夹具 B．专用夹具第三章工件的夹紧
C．通用夹具 D．数控机床夹具
1。

江苏XX 学院2007/2008学年第1学期期末考试《机床夹具设计》 期末试卷（B ）出卷人 校对人： 考试时间：100分钟一、 选择题（每题2分，共30分）1A 检测装备B 工艺设备C 安全设施D 机床本体 2．（ ）为工件定位后提供了安全、可靠的加工条件。

A 夹紧 B 定位 C 辅助 D 导向 3．下列哪种夹紧机构的自锁性最好( )A 螺旋夹紧机构B 斜楔夹紧C 偏心轮夹紧D 不确定4．长方体大表面由的三个支承点（在同一直线）定位可限制（ ）个自由度 A 一个 B 三个 C 两个 D 四个 5．工件在夹具中定位的任务是（ ）A 在切削力作用下保持既定的位置B 对刀导向便于加工C 不能确定D 使同一批工件在夹具中占据正确的位置6．．定位方式是根据加工要求确定的,下列定位方法中属于正确定位方式的是（ ） A 过定位 B 欠定位 C 不完全定位 D 不定位 7．下列属于铣床夹具的特殊元件有( )。

A 快换钻套B 定位销C 对刀块D T 型螺栓 8．一个较窄的支承板支承工件精基准面可限制工件（ ）自由度 A 两个 B 三个 C 四个 D 五个姓名：______________ 班级：________________ 学号：_____________________…………………………………………………………密……封……线……内……不……要……答……题…………………………………………………………9．关于辅助支承的说法正确的是（）A根据元件结构不同限制不同自由度。

B对工件既起到支承作用又限制工件运动自由度。

C采用辅助支承会产生过定位。

D不限制工件自由度，只起支承作用，以提高工件定位刚度减小工件变形。

10．工件以两孔一面定位中圆柱销和菱形销组合限制工件一个（）自由度。

A旋转B移动C空间平动D不确定11．液压夹紧装置与气压夹紧装置对比下列说法正确的是（）A液压油的不可压缩性使液压夹紧装置夹紧刚度高，工作平稳、可靠。

机床夹具基本信息：[矩阵文本题] *一、单选题，将正确答案的编号填在括号里。

（每题1，共20分）1、长圆柱工件在长套筒中定位，可消除（）不定度。

[单选题] *A、两个移动B、两个转动C、两个移动和两转动(正确答案)D、一个转动和三个移动2、工件一般有两类加工精度要求：（）。

[单选题] *A、尺寸精度和位置精度(正确答案)B、尺寸精度和表面粗糙度C、位置精度和表面粗糙度3、采用夹具定位时，如果工件的（）不重合，则形成基准不重合误差。

[单选题] *A、设计基准与测量基准B、定位基准与装配基准C、定位基准与工序基准(正确答案)4、工件在机床上加工时，通常由夹具中的（）来保证工件相对于刀具处于一个正确的位置。

[单选题] *A、定位装置(正确答案)B、夹具体C、夹紧装置5、当工件以局部外圆柱面参与定位时，（）成为首选定位元件。

[单选题] *A、V形块(正确答案)B、平面C、圆柱孔6、在采用一个平面和两个圆柱孔的组合定位方式时定位元件通常为（）。

[单选题] *A、一个小平面，一个短圆柱销和一个削边销B、一个大平面、两个短圆柱销C、一个大平面、两个长圆柱销D、一个大平面、一个短圆柱销和一个削边销(正确答案)7、在确定夹紧力方向的原则中，不包括（）。

[单选题] *A、夹紧力应垂直于主要定位基准面B、夹紧力应平行于主要定位基准面(正确答案)C、夹紧力应尽可能和切削力同向8、消除工件不定度数少于六个仍可满足加工要求的定位称为（）。

[单选题] *A、完全定位B、不完全定位(正确答案)C、欠定位9、圆柱体在短V形块上定位时，可消除( C )不定度。

[单选题] *A、三个(正确答案)C、两个移动D、两个转动10、夹具对定不包括（） [单选题] *A、夹具的定位B、夹具的对刀或刀具的导向C、分度定位D、工件的定位(正确答案)11、下列夹具中，（）不是专用夹具。

[单选题] *A、钻床夹具B、铣床夹具C、车床夹具D、三卡自定心卡盘(正确答案)12、（）不属于机床夹具的三大组成部分之一。

机床夹具练习题答案一、选择题1. 机床夹具的主要作用是什么？- A. 固定工件- B. 提高加工效率- C. 保证加工精度- D. 所有以上答案：D2. 以下哪个不是夹具的分类？- A. 通用夹具- B. 专用夹具- C. 组合夹具- D. 手动夹具答案：D3. 工件夹紧时，应遵循什么原则？- A. 夹紧力要大- B. 夹紧位置要准确- C. 避免夹紧力过大导致工件变形- D. 夹紧位置要随意答案：C二、判断题1. 工件在夹具中的位置可以通过夹具的调整来保证。

- 答案：√2. 夹具的刚性越低，工件的加工精度越高。

- 答案：×3. 使用夹具可以减少工件的装夹次数，提高加工效率。

- 答案：√三、简答题1. 简述三爪自定心卡盘的工作原理。

- 答案：三爪自定心卡盘通过三个可调节的爪子来夹紧工件。

当工件放入卡盘中心时，三个爪子会自动调整位置，以适应工件的形状，实现自定心夹紧。

2. 描述一下使用快速夹具的优点。

- 答案：快速夹具的优点包括简化装夹过程，减少装夹时间，提高工作效率；同时，由于装夹速度快，可以减少因装夹不当造成的工件损伤。

四、计算题1. 如果一个工件需要在夹具中保持0.01mm的精度，夹具的刚性至少应该是多少？- 答案：根据夹紧力和工件材料的性质，夹具的刚性至少应为工件所需保持精度的10倍，即至少0.1mm。

五、案例分析题1. 假设你是一名机械加工工程师，你将如何选择合适的夹具来加工一个直径为200mm，长度为500mm的圆柱形工件？- 答案：首先，根据工件的尺寸和形状，选择一个适合圆柱形工件的夹具，如三爪自定心卡盘或四爪独立卡盘。

考虑到加工的精度要求，应选择具有足够刚性和稳定性的夹具。

同时，考虑到加工效率，可以选择带有快速夹紧释放机制的夹具。

请注意，以上答案仅为示例，具体情况需要根据实际加工要求和机床条件进行选择和调整。

机床夹具部分本章要点内容：1、机床夹具的构成、观点及分类。

2、工件的定位原理、定位方法及定位元件的选择。

3、夹紧装置的种类和基本要求，夹紧力的大小、方向和作用点。

4、夹紧机构的构造原理和使用特色5、车床夹具和钻床夹具本章内容概要：一、机床夹具的构成、观点及分类。

1、机床夹具的观点夹具：在机械制造过程顶用来固定加工对象，使之据有正确的地点，以接受施工或检测的装置，统称为夹具。

机床夹具：在机械加工顶用来安装工件以确立工件与切削刀具的相对地点并将工件夹紧的装置称为机床夹具。

2、夹具的分类（1）、按机床种类分：车床夹具、钻床夹具、铣床夹具、磨床夹具等。

（2）、按通用化程度分：○1、通用夹具：能装夹两种或两种以上的夹具称为通用夹具。

如三爪自安心卡盘、四爪单动卡盘、顶尖及中心架、台虎钳等。

通用夹具主要合用于单件小批量生产。

○2、专用夹具：特意为某一工件的某一工序设计的夹具称为专用夹具。

专用夹具常用于产品固定或批量较大的生产中。

○3、组合夹具：由早先制造好的标准化元件组装而成的夹具称为组合夹具。

组合夹具主要合用于新产品的试制和单件小批生产。

（3）、按夹紧动力源分：手动夹具、气动夹具、液压夹具、电动夹具、电磁夹具、真空夹具等。

3、机床夹具的作用。

○1、保证产质量量（加工精度）夹具的最大功用是保证加工表面的地点精度。

○2、提升劳动生产率，降低生产成本。

快速将工件定位夹紧，免去找正、对刀等，缩短协助时间，提升了成品率，降低了成品。

○3、扩大机床的加工范围。

○4、降低对工人的技术要乞降减少工人的劳动强度。

4、机床夹具的构成（1）、定位装置（元件）它是保证工件在夹具中拥有确立的地点。

（2）、夹紧装置（元件）它是用来保证工件的地点在加工过程中不发生变化的装置。

（3）、夹详细它是构成夹具的基础件，将夹具上所有的构成部分连成一个有机的整体。

（4）、指引装置（元件）如钻套、对刀块。

它是指引刀具并使之与工件有相对正确的地点。

（5）、协助装置（元件）如上下料、分度、工件顶出装置等。

机床夹具设计复习题答案一、选择题1. 机床夹具的主要功能是什么？A. 定位工件B. 夹紧工件C. 支撑工件D. 所有上述选项答案：D2. 以下哪个不是机床夹具的设计原则？A. 保证加工精度B. 保证足够的夹紧力C. 保证工件的加工效率D. 保证工件的美观性答案：D3. 机床夹具的定位元件通常采用什么方式定位？A. 直接定位B. 间接定位C. 两者都有D. 两者都不是答案：C4. 机床夹具的夹紧力应该根据什么来确定？A. 工件的重量B. 工件的材料C. 工件的加工要求D. 机床的功率答案：C5. 机床夹具的夹紧机构通常采用哪些类型？A. 机械夹紧B. 液压夹紧C. 气压夹紧D. 所有上述选项答案：D二、填空题6. 机床夹具的设计应遵循______、______和______等原则。

答案：经济性、可靠性、操作性7. 机床夹具的定位方式主要有______定位、______定位和______定位。

答案：绝对、相对、组合8. 机床夹具的夹紧方式通常包括______、______和______。

答案：手动夹紧、自动夹紧、半自动夹紧9. 机床夹具的定位误差主要包括______误差和______误差。

答案：基准、定位元件10. 机床夹具的夹紧力应根据工件的______、______和______来确定。

答案：材料特性、加工精度要求、加工方式三、简答题11. 简述机床夹具在机械加工中的作用。

答案：机床夹具在机械加工中的作用主要包括：确保工件的加工精度，提高加工效率，减轻操作者的劳动强度，保证加工过程的安全性。

12. 机床夹具设计时需要考虑哪些因素？答案：机床夹具设计时需要考虑的因素包括：工件的形状、尺寸和材料特性，加工方法和加工精度要求，机床的类型和性能，以及生产批量和生产效率要求。

四、论述题13. 论述机床夹具的分类及其特点。

答案：机床夹具可以根据不同的分类标准进行分类。

例如，根据夹具的使用特点，可以分为通用夹具、专用夹具和可调夹具；根据夹具的夹紧方式，可以分为手动夹具、气动夹具和液压夹具等。

《机床夹具》期末考试试卷（附答案）1分）1.辅助支承是指不起定位作用，但能提高工件的___安装刚性___及____稳定性____的支承。

2.使用夹具加工时，若需保证工件具有足够的定位精度，就必须将定位误差控制在加工尺寸公差的___1/3 ～1/5___左右。

3.夹具总图的绘制内容包括__ 一组图形、必要的尺寸、技术要求__及标题栏、零件序号、明细栏等。

4.力源装置是机动夹紧时产生原始作用力的装置，通常是指_气动、液压、电动_等动力装置。

5.在夹具的各种夹紧机构中，以___斜楔夹紧机构、螺旋夹紧机构、铰链夹紧机构、偏心夹紧机构，及由它们组合而成的夹紧机构应用最为普遍。

6. 工件的装夹指的是工件的 _定位____ 和_____夹紧_。

7．完全定位指的是_____工件的六个自由度都限制了、__ ，不完全定位指的是________工件被限制的自由度少于六个，但能保证加工要求_______，欠定位指的是____按加工要求应限制的自由度没有被限制________。

8．夹具由 ________定位装置_____________、夹紧装置____、____夹具体__对刀或导向装置、连接元件和其他元件及装置组成。

9．造成定位误差的原因有基准不重合误差ΔB、__基准位移误差ΔW ___。

10．机床夹具按其通用化程度分为通用__夹具、__专用____夹具、拼装夹具三个大类。

2分）1．凡是夹具，其中一定具有（ B ）。

A．对刀装置B．定位元件C．平衡配重块D．分度装置2．成组夹具属于（B）类夹具。

A．通用夹具B．可调式的专用夹具C．拼装夹具3．组合夹具属于（ C ）类夹具。

A．通用夹具B．专用夹具C．拼装夹具4．（A）是整个夹具的基础。

A．夹具体B．夹紧装置5．采用夹具可以在降低工件（A）的基础上极大地稳定整批工件的加工质量。

A．加工成本B．加工精度6. 夹紧元件的基本要求是要有足够的强度、承载能力和（B）A．操作性B．抗震性7．在外圆柱面定位元件中，（A）是应用最为广泛的一类元件。

夹具试题及答案1. 夹具的定义是什么？夹具是一种用于固定工件或工具，以便于进行加工、测量、装配等操作的装置。

2. 夹具的主要功能有哪些？夹具的主要功能包括：- 固定工件或工具的位置，确保加工精度；- 减少工件的装卸时间，提高生产效率；- 保护操作者的安全。

3. 请列举几种常见的夹具类型。

常见的夹具类型包括：- 虎钳- 台钳- 铣床夹具- 钻床夹具- 车床夹具4. 夹具在机械加工中的重要性体现在哪些方面？夹具在机械加工中的重要性体现在：- 提高加工精度；- 减少工件的变形；- 降低操作者的劳动强度；- 提高生产效率。

5. 夹具设计时需要考虑哪些因素？夹具设计时需要考虑的因素包括：- 工件的形状和尺寸；- 工件的加工要求；- 机床的类型和规格；- 安全性和可靠性；- 经济性和实用性。

6. 夹具的维护保养需要注意哪些事项？夹具的维护保养需要注意：- 定期清洁夹具，去除油污和灰尘；- 检查夹具的紧固件，确保其紧固可靠；- 检查夹具的磨损情况，及时更换损坏的部件；- 避免在夹具上施加过大的力，以免造成损坏。

7. 如何选择适合的夹具？选择适合的夹具需要考虑：- 工件的加工要求；- 机床的类型和规格；- 夹具的适用范围；- 夹具的精度和稳定性；- 夹具的成本和维护要求。

8. 夹具在使用过程中可能会出现哪些问题？夹具在使用过程中可能会出现的问题包括：- 夹具松动，无法固定工件；- 夹具磨损，影响加工精度；- 夹具损坏，无法正常使用；- 夹具操作复杂，影响生产效率。

9. 请简述夹具的工作原理。

夹具的工作原理是利用机械、液压或气动等动力，通过杠杆、螺旋、楔形等机构，实现对工件或工具的固定和定位。

10. 夹具在自动化生产线中的作用是什么？夹具在自动化生产线中的作用是：- 确保工件在加工过程中的精确定位；- 提高生产线的自动化程度和生产效率；- 减少人工操作，降低劳动强度和生产成本。

机床夹具设计习题及答案机床夹具设计是机械制造领域中一个非常重要的环节，它直接影响到工件的加工精度和生产效率。

以下是一些机床夹具设计的基本习题及答案，供学习者参考。

习题一：确定夹具的类型问题：某工件需要在数控机床上进行铣削加工，工件材料为45号钢，尺寸为200mm×100mm×30mm。

请根据工件的特点和加工要求，选择合适的夹具类型。

答案：根据工件的尺寸和材料特性，以及铣削加工的特点，可以选择使用三爪自定心卡盘作为夹具。

三爪自定心卡盘可以自动定位工件，保证加工精度，并且操作简便，适合批量生产。

习题二：夹具的定位方式问题：在进行车削加工时，工件的定位方式有哪些？请列举至少三种，并简述其适用情况。

答案：1. 外圆定位：适用于外圆表面光滑、尺寸精度高的工件，通过夹具上的定位销或V型块与工件外圆接触实现定位。

2. 内孔定位：适用于内孔加工，使用芯轴或定位套筒与工件内孔接触，实现精确定位。

3. 平面定位：适用于需要加工平面的工件，通过夹具上的平面与工件的平面接触，确保加工面的位置准确。

习题三：夹具的夹紧方式问题：夹具的夹紧方式有哪些？请列举至少三种，并说明其优缺点。

答案：1. 液压夹紧：优点是夹紧力大，操作简便；缺点是设备成本高，维护复杂。

2. 气动夹紧：优点是反应速度快，成本较低；缺点是夹紧力相对较小，不适合重载工件。

3. 机械夹紧：优点是结构简单，成本低廉；缺点是夹紧力有限，且操作不如液压和气动方便。

习题四：夹具设计的基本步骤问题：简述机床夹具设计的基本步骤。

答案：1. 需求分析：明确工件的加工要求、尺寸、材料等信息。

2. 选择夹具类型：根据工件特点和加工要求选择合适的夹具类型。

3. 确定定位方式：选择合适的定位方式，确保工件的加工精度。

4. 设计夹紧机构：根据工件的尺寸和加工要求设计夹紧机构。

5. 绘制夹具图纸：绘制夹具的详细图纸，包括尺寸、公差等。

6. 制作和测试：根据图纸制作夹具，并进行实际测试，确保其性能满足要求。

机床夹具设计试卷一、填空（每空1分，共28分)1、工件的装夹指的是工件的_______________和__________________.2、完全定位指的是____________________________________，不完全定位指的是________________________，欠定位指的是__________________。

3、夹具由、、、、和其他元件及装置组成。

4、工件以圆孔定位时的定位元件有、、和。

5、造成定位误差的原因有和。

6、常用夹紧机构有、和。

7、安装在车床主轴上的专用夹具有、、、以及、 .8、按铣削时的进给方式，可将铣床夹具分为、、以及三种。

9、根据组合夹具组装联接基面的形状，可将其分为和两大类。

二、简答（每题5分，共25分）1、何为六点定位原则？2、在夹具设计中对夹具体的基本要求是什么?3、机床夹具在机械加工中的作用是什么？4、机床夹具的设计要求是什么?5、设计联动夹紧机构的要点是什么？三、根据工件加工要求判别工件应该限制的自由度（每小题3分.共12分）1。

在球形工件上铣削平面 2.图示工件铣削通槽3.钻图示管的上壁小孔 4。

铣右上角的平面四、计算题1（15分)图示工件以外园在套筒中定位铣台阶面,保证图示加工要求,试分析计算定位误差.2（20分）铣如图所示工件上的键槽，以圆柱面0ddδ在α=90°的V形块上定位，求加工尺寸分别为A1、A2、A3时的定位误差。

一、填空(每空1分，共28分）1、定位夹紧2、工件的六个自由度都限制了、工件被限制的自由度少于六个,但能保证加工要求、按加工要求应限制的自由度没有被限制.3、定位装置、夹紧装置、对刀或导向装置、连接元件、夹具体4、定位销、圆柱心轴、圆锥销、锥度心轴5、基准不重合误差ΔB、基准位移误差ΔY6、斜槭夹紧机构、螺旋夹紧机构、偏心夹紧机构7、心轴式、夹头式、卡盘式、角铁式、花盘式8、直线进给式、圆周进给式、靠模进给式9、槽式组合夹具、孔系组合夹具二、简答（每题5分，共25分）1、答：1）工件定位的实质就是使工件在夹具中占据确定的位置，因此工件的定位问题可转化为在空间直角坐标系中决定刚体坐标位置的问题来讨论;2）在空间直角坐标系中,刚体具有六个自由度，即沿x、y、z轴移动的三个自由度和绕此三轴旋转的三个自由度；3）用六个合理分布的支承点限制工件的六个自由度，使工件在夹具中占据正确的位置，称为六点定位法则。

机床夹具试题及答案一、填空题1、机床夹具的基本组成是________、________ 和________ 。

2.设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素： __ 、 _______ 、_______ 。

3. 夹紧机构的组成_________、__________ 、 ________4. 造成定位误差的原因有______________和______________误差。

5. 常用基本夹紧机构______、_________、________、________四类。

6. 造成定位误差的原因有_______误差和_______误差。

7. 研究机床夹具的三大主要问题是_________________、_________________和_________________8. 工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为_______定位，这在加工中是不允许的。

9. 短圆柱销可限制 __个自由度。

长圆柱销可限制 _ 个自由度。

菱形销可限制 _ 个自由度。

圆锥销一般只能限止 _个自由度。

窄V形块限止 _个自由度。

长V形块限止 _个自由度。

10. ____________的螺钉头并不压紧在钻套台阶上。

二、选择题1. 机床上的卡盘，中心架等属于（___）夹具。

A．通用 B. 专用 C. 组合2. 重复限制自由度的定位现象称之为(____ )。

A. 完全定位B. 欠定位C. 不完全定位D. 过定位3. 夹紧中确定夹紧力大小时，最好状况是力（____）。

A．尽可能的大 B.尽可能的小 C.大小应适当4、在夹具中，用一个平面对工件进行定位，可限制工件的（_____）自由度。

A．两个 B. 三个 C. 四个5、决定某种定位方法属几点定位，主要根据（____）。

?A 、有几个支承点与工件接触 B 、工件被消除了几个自由度C 、工件需要消除几个自由D 、夹具采用几个定位元件6. 确定夹紧力方向时，应该尽可能使夹紧力方向垂直于（__ ）基准面。

第一章机床夹具基础知识第一节机床夹具概述一、填空题1.通常,习惯把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类.2．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成.3．根据不同(de)使用要求,机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置.4．按夹具适用(de)机床及其工序内容(de)不同,可以分为车床夹具、铣床夹具、钻床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等.二、选择题1．工件在机床上加工时,通常由夹具中(de) A来保证工件相对于刀具处于一个正确(de)位置.A．定位装置 B．夹具体C．夹紧装置 D．辅助装置2．机用平口钳是常用(de) B .A．专用夹具 B．通用夹具C．拼装夹具 D．组合夹具3．下列夹具中, D不是专用夹具.A．钻床夹具 B．铣床夹具C．车床夹具 D．三爪自定心卡盘4． C 不属于机床夹具(de)三大组成部分之一.A．夹具体 B．定位装置C．对刀装置 D．夹紧装置5． A 是由预先制造好(de)各类标准元件和组件拼装而成(de)一类新型夹具.A．拼装夹具 B．专用夹具第三章工件(de)夹紧C．通用夹具 D．数控机床夹具6．在机床夹具中,V形块通常作为D使用.A．夹具体 B．夹紧装置C．辅助装置 D．定位元件7．下列说法中, C 不正确.A．一般情况下,机床夹具具有使工件在夹具中定位和夹紧两大作用B．夹具相对于机床和刀具(de)位置正确性,要靠夹具与机床、刀具(de)对定来解决C．工件被夹紧后,就自然实现了定位D．定位和夹紧是两回事三、判断题1．一般来说,通用夹具是机床夹具中(de)主要研究对象. ( × )2．一般情况下,机床夹具具有使工件在夹具中定位和夹紧两大作用. ( √ )3．工件安装时,采用找正定位比采用夹具定位效率更高、精度更高. ( × )4．机床夹具只能用于工件(de)机械加工工序中. ( × )5．机床夹具一般已标准化、系列化,并由专门厂家生产. ( × )6．定位装置一般由各种标准或非标准定位元件组成,它是夹具工作(de)核心部分.( √ )7．自动、高效夹具(de)实际应用,可以相应地降低对操作工人(de)装夹技术要求.( √ )8．在数控机床上加工零件,无须采用专用夹具.( × )9．所有机床夹具都必须设置夹紧装置. ( × )10．车床夹具中,花盘通常作为定位元件. ( × )四、简答题1．机床夹具在生产中有什么作用答：（1）保证工件加工精度,稳定整批工件(de)加工质量.（2）提高劳动生产率.（3）改善工人(de)劳动条件.（4）降低对操作工人(de)技术等级要求.2．机床夹具三大组成部分(de)作用分别是什么答：定位装置：能使工件相对于刀具占有一个正确(de)位置.夹紧装置：能保证工件在加工过程中其在定位时所获得(de)定位位置不被破坏.夹具体：它是夹具(de)基础和骨架,通过它将夹具上其他各类装置连接成一个有机整体,依靠它完成夹具与机床(de)连接.第二节夹具(de)要求和设计前期准备一、填空题1．一般来说,夹具(de)设计可分为前期准备、拟定结构方案、绘制夹具总装图、绘制夹具零件图四个阶段.2．根据所起作用和应用场合,基准可分为设计基准和工艺基准两类.3．工艺基准可分为工序基准、定位基准、装配基准、测量基准 .4．设计机床夹具时,应满足(de)四个方面(de)基本要求为保证工件加工精度要求、提高机械加工生产效率 , 降低工件(de)生产成本、具有良好(de)工艺性 .5．生产实际中应当掌握(de)夹具设计原始资料包括工件图纸和工艺文件、生产纲领、夹具制造与使用(de)情况 .二、选择题1．夹具(de)定位与夹紧必须要 A ,这是对夹具(de)最基本要求.A．保证满足本工序(de)加工精度要求B．提高机械加工生产效率C．降低工件(de)生产成本D．具有良好(de)工艺性2．生产实际中应当掌握(de)夹具设计原始资料不包括D .A．工件图样 B．工艺文件和生产纲领C．制造与使用夹具(de)情况 D．机械加工手册3．C不属于夹具设计时工件图样分析(de)主要内容.A．了解工件(de)工艺过程B．明确本工序在整个加工工艺过程中(de)位置C．了解企业设备(de)精度水平D．掌握本工序加工精度要求及工件已加工表面情况4．下列说法中,只有 B 是正确(de).A．设计基准包括工序基准、定位基准、测量基准和装配基准B．工艺基准包括工序基准、定位基准、测量基准和装配基准C．工序基准包括设计基准、定位基准、测量基准和装配基准D．以上说法都不对5．工件一般有两类加工精度要求： A .A．尺寸精度和位置精度 B．尺寸精度和表面粗糙度C．位置精度和表面粗糙度 D．表面粗糙度和热处理6．夹具设计中,应 D 作为定位基准.A．采用毛坯表面B．选择与加工面无直接关系(de)表面C．选择较小(de)表面D．尽量选择加工表面(de)工序基准三、判断题1．基准可分为定位基准和设计基准两类. ( × )2．提高机械加工生产效率是对机床夹具(de)最基本要求．.( × )3．夹具设计可分为分析工件图样、拟订结构方案、绘制夹具总装图、绘制夹具零件图四个阶段. ( × )4．夹具设计中,应尽量选择加工表面(de)工序基准为定位基准. ( √ )5．定位基准与定位基准面没有本质区别. ( × )6．设计机床夹具时,应尽量使工件(de)定位基准与工序基准重合. ( √ )7．定位基准是用来确定工件在夹具中位置(de)要素.它一般为工件上与夹具定位元件相接触(de)表面,也可以为工件上(de)几何中心、对称线、对称面等. ( √ )四、简答题1．从夹具设计角度出发,定位基准(de)选择涉及哪些原则答：（1）尽量使工件(de)定位基准与工序基准重合（基准重合原则）,以消除基准不重合误差.（2）尽量选用已加工表面作为定位基准（精基准原则）,以减少定位误差.（3）应使工件安装稳定,在加工过程中因切削力和夹紧力而引起(de)变形最小.（4）应使工件定位方便、夹紧可靠、使用操作,夹具结构简单.2．设计机床夹具时应准备哪些资料答：应准备夹具设计原始资料：包括工件图纸和工艺文件、生产纲领、夹具制造与使用(de)情况.还应准备收集夹具(de)各类技术资料：包括夹具有关技术标准、设计参数和有关设计手册、相应夹具软件资料库等.第二章工件(de)定位第一节六点定则一、填空题1．工件在夹具中位置(de)确定是通过工件表面(定位基准面)与夹具中定位元件(de) 表面(de)接触或配合来实现(de).2．用来描述工件在某一预先设定(de)空间直角坐标系中(de)定位时,其空间位置不确定程度(de)六个位置参量, 称为不定度 .3．任何一个未在夹具中定位(de)工件,其空间位置具有六个不定度,即沿三个坐标轴(de)移动不定度、绕三个坐标轴(de) 转动不定度.4．对于箱类工件(de)定位,夹具上常设置三个不同方向上(de)定位基准来形成一个空间定位体系,称为三基面基准体系 .5．在夹具中,采用长V形块作为工件上圆柱表面(de)定位元件时,可消除工件(de) 四个不定度,其中,包括二个移动不定度和二个转动不定度.6．工件在夹具中定位时,被夹具(de)定位元件消除了三个不定度(de)工件上(de)那个面,称为主要定位基准面 .7．对于轴类工件(de)定位,夹具一般以轴向尺寸较大(de)V形块(de)两个斜面与工件支承轴颈相接触,形成不共面(de) 四点约束.二、选择题1．通过工件表面(例如XOY面)与三个定位点(de)接触,可消除工件位置(de) A不定度.A． B．C． D．2．长圆柱工件在长套筒中定位,可消除 C 不定度.A．两个移动 B．两个转动C．两个移动和两个转动 D．一个转动和三个移动3．当工件以加工过(de)平面与定位平面接触时,可消除工件(de) B不定度.A．两个 B．三个C．四个 D．五个4．用短圆柱销作为工件上圆柱孔(de)定位元件时,可消除工件(de) A不定度.A．两个 B．三个C．四个 D．五个5．对箱类工件(de)定位,夹具上常设置三个不同方向上(de)定位基准来形成一个空间定位体系,称为D .A．第一定位基准面 B．第二定位基准面C．第三定位基准面 D．三基面基准体系6．一般来说,对于盘类工件,考虑到安装(de)稳定性及夹紧可靠,常以其较大(de)端面作为A .A．第一定位基准面 B．第二定位基准面C．第三定位基准面 D．定心基准7．圆柱体在短V形块上定位时,可消除 C不定度.A．三个 B．一个C. 两个移动D. 两个转动8．轴套零件以短圆柱销定位时,可消除 B 不定度.A．两个转动 B．两个移动C. 一个转动、一个移动D. 任意两个9．圆柱体以短圆锥套定位时,可消除 A 不定度.A. 三个移动B. 三个转动C．一个移动、两个转动 D．一个转动、两个移动三、判断题l. 夹具(de)作用之一就是通过夹紧装置来消除工件位置(de)不确定性. ( × )2．工件在夹具中定位时,在任何情况下都必须消除工件(de)六个不定度. ( × )3．根据工序(de)具体加工要求,正确分析影响工件定位(de)不定度,这对夹具设计至关重要.( √ )四、简答题1. 什么是不定度如何消除工件(de)不定度答：所谓(de)不定度是指用来描述工件在某一预先设定(de)空间直角坐标系中定位时,其空间位置不确定程度(de)六个位置参数.要消除工件(de)不定度,就必须对工件设置相应(de)约束,通过定位元件与工件表面(de)接触或配合来限制工件位置(de)移动和转动,使工件在夹具中占有符合加工要求(de)确定位置.2. 什么是六点定则答：六点定则是指在工件(de)定位中,用空间合理分布(de)六个点,来限制工件使其获得一个完全确定(de)位置(de)方法.第二节工件(de)定位一、填空题1．任何条件下对工件(de)定位,所消除(de)不定度数不得少于三个,否则工件就不会得到稳定(de)位置.2．工件在夹具中,六个不定度全部被消除(de)定位,称为完全定位 .3一般情况下,当工件(de)工序内容在X、Y、Z三个坐标轴方向上均有尺寸或形位精度要求时,需要在加工工位上对工件施行完全定位.4．工件实际定位所消除(de)不定度数目少于按其加工要求所必须消除(de)不定度数目,称为欠定位 .5．由于夹具上(de)定位支承点布局不合理,将造成重复消除工件(de)一个或几个不定度(de)现象,这种重复消除工件不定度(de)定位称为重复定位 .二、选择题1．消除工件不定度数少于六个仍可满足加工要求(de)定位称为 B .A．完全定位 B．不完全定位C．欠定位 D．重复定位2．下列方案中, D不是避免重复定位(de)措施.A．长心轴与小端面支承凸台组合对轴套零件定位B．短心轴与大端面支承凸台组合对轴套零件定位.C．长心轴与浮动端面组合对轴套零件定位D．锥度心轴对轴套零件定位三、判断题1．在平行六面体上铣削不通键槽时,无须消除工件(de)全部不定度. ( × )2任何条件下对工件(de)定位,所消除(de)不定度数不得少于三个,否则工件就不会得到稳定(de)位立置. (√ )3．工件加工需要进行完全定位时,其夹具定位元件应使工件(de)全部六个不定度都得到相应定位点(de)约束限制. ( √ )4．实际加工中,有些工序(de)加工内容不需要消除全部六个不定度,只要消除部分不定度即可满足加工要求. ( √ )5．通常来说,在夹具定位方案设计中,不完全定位(de)例子比较少见. ( × )6．工件(de)某些不定度不便消除,甚至无法消除时,应考虑采用不完全定位方案.( × )7．在某些欠定位情况下进行加工,仍然能保证工序所规定(de)加工要求. ( × )8．欠定位不能保证加工精度要求,在确定工件(de)定位方案时,决不允许发生欠定位这样(de)原则性错误. ( √ )9．夹具上定位支承点(de)布局不合理,将造成重复消除工件(de)一个或几个不定度(de)现象.(√)10．在确定工件(de)定位方案时,应尽量避免重复定位.但在机械加工生产中,也常采用重复定位. ( √ )11．对于重复定位现象是否允许,不能单凭形式上(de)分析予以肯定或否定,应根据具体情况具体分析. ( √ )12．长心轴与小端面支承凸台组合是避免重复定位(de)措施之一. ( √ )四、简答题1．比较完全定位、不完全定位、重复定位和欠定位.答：完全定位：工件(de)六个不定度全部被消除(de)定位,工件能够获得确定(de)正确(de)位置.不完全定位：工件被消除(de)不定度数目少于六个,但仍能够满足工件(de)加工要求,是可用(de).重复定位：工件(de)一个或几个不定度被重复消除,其可用情况应具体情况具体分析,有些重复定位是可用(de),有些重复定位是不可用.欠定位：工件实际定位所消除(de)不定度数目少于工件加工所要求(de)消除不定度(de)数目,不能满足工件(de)加工要求,是绝对不可用(de).2．试说明如图2-l所示工件定位时,分别应消除哪些不定度答：铣削平面：应消除三个不定度.钻盲孔：应消除六个不定度.第三节定位元件一、填空题1．辅助支承不起定位作用,但能提高工件(de)安装刚性及稳定性. 2．工件上常被选作定位基准(de)表面形式包括平面、圆柱面、圆锥面和其他成形面及其组合.3．夹具设计时,对定位元件提出了下列基本要求：高精度、高耐磨性、足够(de)刚性和强度、良好(de)工艺性 .4．工件以平面定位时,所用(de)定位元件一般称为支承件.支承件分为基本支承和辅助支承两类.5．基本支承是具有独立定位作用(de)支承,包括支承钉、支承板、自位支承和可调支承 .6．自位支承在支承部位只提供一个点(de)约束,所以,不管它与工件实际保持几点接触,都只能看成是一个定位点.7．为满足工作要求,可调支承在结构上应具备三个基本功能：支承、调整、锁定 .8．箱壳类和盖板类工件以圆柱孔作为定位表面时,最常用(de)夹具定位元件就是各类圆柱形定位销 .9．通常情况下,小定位销、固定式定位销直接靠销体安装部分与夹具安装孔通过H7/r6过盈配合,压人夹具体内.10．定位心轴有多种结构形式,在大批量生产中,应用较为广泛(de)典型结构包括间隙配合心轴、过盈配合心轴、锥度心轴 .11．各类心轴以较长轴向尺寸与工件相接触,一般理解为长销定位,可消除工件四个不定度.12．在机床夹具中,广泛地应用着各种类型(de)自动定心夹紧结构,这类结构在对工件施行夹紧(de)过程中,利用等量弹性变形或斜面、杠杆等结构(de)等量移动原理,对工件(de)回转内、外表面施行自动定心定位.13．在加工轴类工件时,常以工件外圆柱面作为定位基准面,根据外圆表面(de)完整程度、加工要求和安装方式,可用V形块、圆柱孔等作为定位元件. 14．常用V形块两工作斜面间(de)夹角一般分为 60°、 90°、 120°三种,其中 90°角(de)V形块应用最多,其结构及规格尺寸均已标准化.15．标准V形块(de)规格以V形槽开中宽度N 来划分.16．设计夹具时,采用(de)典型组合定位方式有三个平面组合、一个平面和一个圆柱孔组合、一个平面和一个外圆柱面组合、其他组合等.17．为了适应加工定位(de)需要,有时还采用V形导轨槽面、燕尾导轨面、齿形面等特殊表面作为定位基准面.二、选择题1．利用工件已精加工且面积较大(de)平面定位时,应选用(de)基本支承是B . A．支承钉 B．支承板C．自位定位支承 D．可调支承2．关于定位元件,下列说法中错误(de)是B .A．采用20钢,工作表面渗碳层为～ mm,淬硬至55-60 HRCB．采用高速钢,淬硬．60～64 HRCC．采用T7A、T8A工具钢,淬硬至50～55 HRCD．采用45钢,淬硬至40～45 HRC3．基本支承是用作消除工件不定度、具有独立定位作用(de)支承,其中包括A .A．支承钉、支承板、自位支承、可调支承B．支承钉、支承板、自位支承、辅助支承C．支承钉、支承板、可调支承、辅助支承D．支承钉、可调支承、自位支承、辅助支承4．下列说法中, 正确(de)是 A .A．A型支承钉为平头支承钉,适用于已加工平面(de)定位B．A型支承钉为球头支承钉,适用于工件毛坯表面(de)定位C．B型支承钉为球头支承钉,适用于已加工平面(de)定位D．B型支承钉为齿纹头结构,常用于侧面定位5．工件上幅面较大、跨度较大(de)大型精加工平面,常被用作第一定位基准面,为使工件安装稳固可靠,大多选用 A 来体现夹具上定位元件(de)定位表面.A．支承板 B．支承钉C．可调支承 D．辅助支承6．下列说法中, 正确(de)是 C D .A．A型支承板为平面型支承板,此种结构有利于清理切屑B．B型支承板为带屑槽式支承板,多用于工件(de)侧面、顶面及不易存屑方向上(de)定位C．A型支承板为平面型支承板,多用于工件(de)侧面、顶面及不易存屑方向上(de)定位D．B型支承板为带屑槽式支承板,此种结构有利于清理切屑7． D 适用于工件支承空间比较紧凑(de)地方.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承8．由于结构中(de)滚花手动调节螺母具有手动快速调节功能,所以 C也经常用作辅助支承元件.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承9．A适用于工件支承部位空间尺寸较大(de)情况.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承10． B 般应用于重载条件下.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承11．下列说法中,正确(de)是 A .A．辅助支承不起定位作用,即不消除工件(de)不定度B．辅助支承不但能提高工件(de)安装刚性及稳定性,而且能消除工件(de)不定度C．辅助支承虽能消除工件(de)不定度,但不能起定位作用D．辅助支承能消除工件(de)不定度,但数量不定12．夹具上为圆孔提供(de)常用定位元件主要有 D 四大类.A．小定位销、定位心轴、锥销及各类自动定心结构B．固定式定位销、定位心轴、锥销及各类自动定心结构C．可换定位销、定位心轴、锥销及各类自动定心结构D．定位销、定位心轴、锥销及各类自动定心结构13．A常用来对内孔尺寸较大(de)套筒类、盘盖类工件进行安装.A．定位心轴 B．定位销C．锥销 D．各类自动定心结构14．定心精度高是 B (de)最大特点.A．间隙配合心轴 B．过盈配合心轴C．锥度心轴 D．所有心轴15．当工件以局部外圆柱面参与定位时, A 往往成为首选定位元件. A．V形块 B．平面C．圆柱孔 D．轴套三、判断题1．工件定位时,除了尽可能使定位基准与工序基准重合、定位符合六点定则外,还要合理选用定位元件. ( √ )2．设计夹具时,定位基准一旦选定,定位基准(de)表面形式将成为选用定位元件(de)主要依据. ( √ )3．工件在夹具中定位时,一般允许将工件直接放在夹具体上. ( × )4．由于定位元件经常与工件接触,易磨损,所以,必须具有足够(de)刚度和强度.( × )5．一般来说,对定位元件最基本(de)要求是能长期保持尺寸精度和位置精度.(√ )6．定位元件(de)选择,通常应根据定位基准(de)表面形式进行. ( √ )7．为提高工件(de)定位精度,定位元件在布局上应尽量增大距离,以减小工件(de)转角误差.(√)8．常用支承钉中,A型平头支承钉适用于已加工平面(de)定位. ( √ )9．常用支承钉中,B型球头支承钉常用于侧面定位. ( × )10．支承钉在夹具上(de)安装方式为固定式安装,依靠支承钉(de)安装部分与夹具安装孔间 (de)适量过盈配合胀紧在夹具体上,支承钉与夹具体孔(de)配合根据负荷情况选H7/r6或H7/n6.( √ )11．常用支承板中,A型平面型支承板多用于工件(de)侧面、顶面及不易存屑方向上(de)定位.(√)12．常用支承板中,B型带屑槽式支承板使支承板(de)工作面上难以存留残屑,非常有利于清屑. ( √ )13．自位支承在支承部位提供了两个点(de)约束,所以它可消除两个移动不定度.(× )14．可调支承是指支承高度可以调节(de)定位支承,但它不能消除工件(de)不定度.( × )15．调节支承适用于工件支承空间比较紧凑(de)地方. ( √ )16．六角头支承一般应用于重载下(de)支承. ( × )17．从可调支承(de)三个基本功能考虑,一般(de)普通圆柱体螺钉及部分紧定螺钉均可用于可调支承. ( √ )18．削边销(de)削边结构是为解决销(de)重复定位及干涉而设计(de). ( √ )19．在加工轴类工件时,常以工件外圆柱面作为定位基准面. ( √ )20．作为一种标准心轴,锥度心轴在高精度定位中广泛应用. ( √ )21．定位中(de)顶尖不产生轴向移动时,对工件起五个点(de)约束作用,消除五个移动不定度.( × )四、简答题1．工件在夹具中定位时,对定位元件有什么要求答：（1）高精度.（2）高耐磨性.（3）足够(de)刚度和强度.（4）良好(de)工艺性.2．什么是自位支承什么是可调支承它们(de)作用与辅助支承有什么不同答：（1）自位支承是指能够根据工件实际表面情况,自动调整支承方向和接触部位(de)浮动支承.（2）自位支承能够起到定位作用,可以消除工件(de)一个不定度.而辅助支承不起定位作用,不能消除工件(de)不定度,它仅仅能够提高工件(de)安装刚性及稳定性,防止工件在切削时振动和变形有.第四节定位误差(de)产生及组成一、填空题1．定位误差一般由两部分组成：基准不重合误差和基准位移误差.2．基准不重合误差值(de)大小等于两基准间尺寸公差在加工尺寸方向上(de)投影.3．要消除基准不重合误差,就必须使定位基准与工序基准重合.4．采用夹具定位时,由于工件定位基准面与定位元件不可避免地存在制造误差或者配合间隙,致使工件定位基准在夹具中相对于定位元件工作表面(de)位置产生位移,从而形成基准位移误差.二、选择题1． B是指一批工件定位时,被加工表面(de)工序基准在沿工序尺寸方向上(de)最大可能变动范围内.A．基准位移误差 B．定位误差C．基准不重合误差 D．加工误差2．采用夹具定位时,如果工件(de) C 不重合,则形成基准不重合误差.A．设计基准与测量基准 B．定位基准与装配基准C．定位基准与工序基准 D．设计基准与测量基准3．当定位尺寸由一组尺寸组成时,则定位尺寸公差可按尺寸链原理求出,即定位尺寸 公差等于这一尺寸链中 D .A ．所有增环公差之和B ．所有减环公差之和C ．所有组成环公差(de)平均值D ．所有组成环公差之和 4．下列说法中, D 是错误(de).A ．基准不重合误差(de)大小,只取决于工件定位基准(de)选择,而与其他因素无关B ．要减小基准不重合误差,只有提高两基准之间(de)制造精度C ．要消除基准不重合误差,就必须使定位基准与工序基准重合D ．基准不重合误差不可能被消除5．求解基准位移误差(de)关键在于找出 B 在夹具中相对于定位元件工作表面(de)位置在工序尺寸方向上(de)最大移动量.A ．设计基准B ．定位基准C ．工序基准D ．定位表面6． B 称为夹具误差不等式,是夹具设计中应遵守(de)一个基本关系式. A ．△D +△对定+△过程≤T B ．△安装+△对定+△过程≤T C ．△J +△对定+△过程≤T D ．△D +△J +△过程≤T 三、判断题1．由于定位元件及工件定位基准面本身制造误差(de)存在,使得一批参与定位(de)工件在夹具中(de)位置可能发生变化.( √ )2．一般情况下,用已加工(de)平面作定位基准面时,因表面不平整所引起(de)基准位移误差较小,在分析计算误差时,可以不予考虑.( √ )3．工件以平面定位时,基准位移误差是由定位表面(de)平面度误差引起(de). ( √ )四、简答题1．工序基准与设计基准有什么不同答：工序基准是在工序图上用来确定本工序所加工表面加工后(de)尺寸、形状、位置(de)基准,它工件在本工序加工中所加工表面(de)加工依据.设计基准是根据零件工作条件和性能要求而确定(de)基准,是在零件设计时用以确定零件尺寸及相互位置要求(de)依据.。
