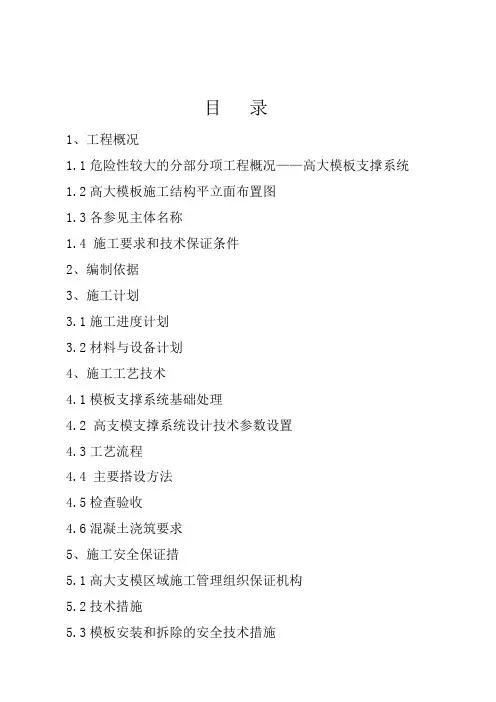

目录1、工程概况1.1危险性较大的分部分项工程概况——高大模板支撑系统1.2高大模板施工结构平立面布置图1.3各参见主体名称1.4 施工要求和技术保证条件2、编制依据3、施工计划3.1施工进度计划3.2材料与设备计划4、施工工艺技术4.1模板支撑系统基础处理4.2 高支模支撑系统设计技术参数设置4.3工艺流程4.4 主要搭设方法4.5检查验收4.6混凝土浇筑要求5、施工安全保证措5.1高大支模区域施工管理组织保证机构5.2技术措施5.3模板安装和拆除的安全技术措施5.4砼浇筑安全技术措施要求5.5监测监控5.6应急预案6、劳动力计划7、计算书及相关图纸1、工程概况1.1危险性较大的分部分项工程概况——高大模板支撑系统本工程位于花溪孟关,总用地面积:1715.86平方米,总建筑面积:5147.58平方米,建筑使用功能商业用房等综合单体、多层建筑,主体结构形式:框架结构,层数:地下一层,地上3层,建筑结构形式相对简单,本方案是在普通模板专项方案的基础上,根据建质[20XX]87号、(建质[20XX]254)号文件管理规定和本工程结构设计特点,对属高大模板支撑系统的构件,经过归类整理而编制的,对1/1-25~1/1-28轴×1/1-B~1-L轴范围,一层至三层此部份内容,施工中需高度重视,分部分项工程涉及到的结构部位及区段如下所示:由于本分项工程:涉及到的图纸较多,为做到即说明问题又简明的目的,随本方案附:1/1-25~1/1-28轴×1/1-B~1-L轴范围梁板平面图,以便于方案编制,说清方案相关技术参数及技术措施的来源,便于方案审核及实施前的技术交底及过程检查,附图见方案后页。
1.3各参见主体单位名称:建设单位:贵州利海源房地产开发有限公司设计单位:贵阳建筑勘察设计有限公司地勘单位:贵州开程岩土工程有限公司监理单位:贵州和润建设工程监理有限公司施工单位:重庆中川建设有限公司1.4 施工要求和技术保证条件(一)施工要求模板及其支架必须有足够的强度、刚度和稳定性,其支承部分应有足够的支承面积。

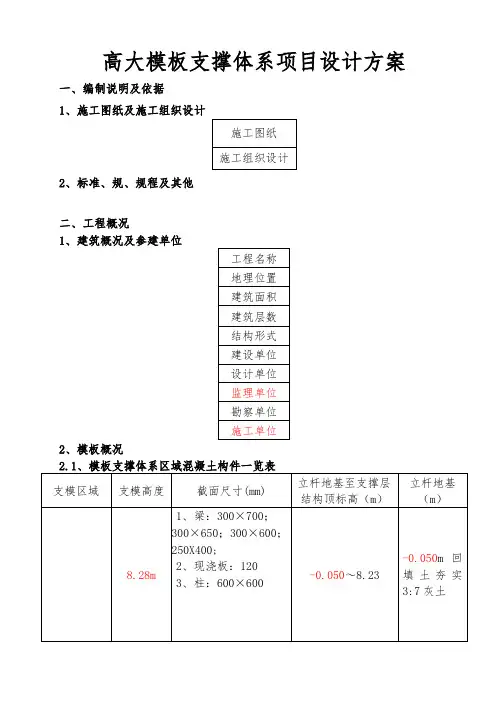

高大模板支撑体系项目设计方案一、编制说明及依据1、施工图纸及施工组织设计2、标准、规、规程及其他二、工程概况1、建筑概况及参建单位2、模板概况2.2、模板支撑区域楼层梁板结构图3、结构概况本工程采用独立基础,框架结构。
抗震设类别丙类设防,设计使用年限为50年,地面粗糙度B类,支撑体系设计取XX市XX区10年一遇基本风压0.3 KN/㎡,基底设计标高为-1.800m,基础完成后回填土素土夯实至-0.35m,3:7灰土夯实至-0.05m,夯实系数均要求不小于0.95。
三、施工要求和技术保证条件1、施工要求1)超高模板支撑体系区域一层框架结构与相邻结构整体施工,二层框架结构先浇筑框架柱至框架梁底设置施工缝,待其混凝土强度达到20MPa及其以上时,方可浇筑二层楼盖梁板混凝土,以便支撑体系水平杆件与框架柱及其周边支撑体系做好可靠连接。
2)混凝土施工时,在水平方向与相邻结构整体施工,浇筑顺序按整体浇筑方案浇筑混凝土,竖向应先浇筑梁混凝土,并按照400㎜左右为一振捣层,采取“分层浇筑,薄层覆盖,循序推进,一次到顶”的浇筑工艺,待一个幅宽围的梁均浇筑至板底平后,再浇筑现浇板混凝土,并确保不产生施工冷缝。
3)梁板支撑立杆顶部必须设置丝杠直径≥30㎜的加劲式支托,形成立杆轴向传力。
5)支撑体系与柱的连接在梁模板支撑体系水平杆件与已浇筑框架柱相交部位,竖向每个步距均设置一组拉结点。
(如下图所示)抱柱短管与架体水平杆至少连接一个立杆间距混凝土柱支架的水平杆与抱柱箍扣接支架立杆图5、支撑体系水平杆件与框架柱连接示意图5)梁模板支撑体系外围立杆纵横向必须搭设竖向连续剪刀撑,剪刀撑的各根斜杆必须在立杆两侧分别设置,以防因剪刀撑节点重叠导致的与立杆或水平杆无法连接现象。
剪刀撑钢管采用搭接连接,搭接长度≥1m,且每侧至少采用2个旋转扣件做可靠连接(如下图所示),与立杆或水平杆相交处采用旋转扣件扣接牢固,构成“半刚性杆系结构”支架体系。

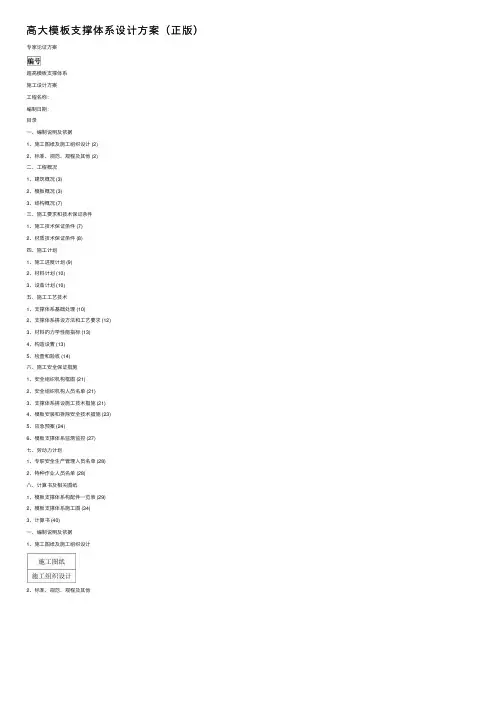

⾼⼤模板⽀撑体系设计⽅案(正版)专家论证⽅案超⾼模板⽀撑体系施⼯设计⽅案⼯程名称:编制⽇期:⽬录⼀、编制说明及依据1、施⼯图纸及施⼯组织设计 (2)2、标准、规范、规程及其他 (2)⼆、⼯程概况1、建筑概况 (3)2、模板概况 (3)3、结构概况 (7)三、施⼯要求和技术保证条件1、施⼯技术保证条件 (7)2、材质技术保证条件 (8)四、施⼯计划1、施⼯进度计划 (9)2、材料计划 (10)3、设备计划 (10)五、施⼯⼯艺技术1、⽀撑体系基础处理 (10)2、⽀撑体系搭设⽅法和⼯艺要求 (12)3、材料的⼒学性能指标 (13)4、构造设置 (13)5、检查和验收 (14)六、施⼯安全保证措施1、安全组织机构框图 (21)2、安全组织机构⼈员名单 (21)3、⽀撑体系搭设施⼯技术措施 (21)4、模板安装和拆除安全技术措施 (23)5、应急预案 (24)6、模板⽀撑体系监测监控 (27)七、劳动⼒计划1、专职安全⽣产管理⼈员名单 (28)2、特种作业⼈员名单 (28)⼋、计算书及相关图纸1、模板⽀撑体系构配件⼀览表 (29)2、模板⽀撑体系施⼯图 (34)3、计算书 (40)⼀、编制说明及依据1、施⼯图纸及施⼯组织设计2、标准、规范、规程及其他⼆、⼯程概况1、建筑概况及参建单位2、模板概况2.2、模板⽀撑区域楼层梁板结构图3、结构概况本⼯程采⽤独⽴基础,框架结构。
抗震设类别丙类设防,设计使⽤年限为50年,地⾯粗糙度B类,⽀撑体系设计取XX市XX区10年⼀遇基本风压0.3 KN/㎡,基底设计标⾼为-1.800m,基础完成后回填⼟素⼟夯实⾄-0.35m,3:7灰⼟夯实⾄-0.05m,夯实系数均要求不⼩于0.95。
三、施⼯要求和技术保证条件1、施⼯要求1)超⾼模板⽀撑体系区域⼀层框架结构与相邻结构整体施⼯,⼆层框架结构先浇筑框架柱⾄框架梁底设置施⼯缝,待其混凝⼟强度达到20MPa及其以上时,⽅可浇筑⼆层楼盖梁板混凝⼟,以便⽀撑体系⽔平杆件与框架柱及其周边⽀撑体系做好可靠连接。
高大模板及支撑体系设计与施工方案XX工程公司年月日目录1、编制依据2、功能及结构介绍3、施工准备4、脚手架设计与施工5、模板工程6、模板制作、安装技术措施7、与安装配合8、其它注意事项9、模板拆除及养护10、质量保证措施11、安全生产及文明施工保证措施12、成品保护措施13、环境保护措施14、模板计算1、编制依据1.1施工组织设计《北京**学校施工组织设计》。
1.2施工图纸(详见表1-1)(1)教学楼建施01~建施54(2)教学楼结施01~结施52(3)宿舍楼建施01~建施24(4)宿舍楼结施01~结施361.3 主要规程、规范(详见表1-2)规范一览表表 1-2(1)建设部“关于建筑业进一步推广应用十项新技术的通知”。
(2)企业ISO9001:2000 质量体系管理文件和环境/职业健康安全管理体系文件。
(3)企业项目管理手册。
(4)《危险性较大工程安全专项施工方案编制及专家论证审查办法》2、功能及结构介绍2.1总体介绍北京**学校工程主要由宿舍楼和教学楼组成,该工程位于北京**区**路38号,建筑总面积35846㎡,其中宿舍楼建筑面积8792m2,教学楼建筑面积27054㎡;建筑高度宿舍楼29.85米,教学楼18.35m;建筑层数:宿舍楼地上10层,地下2层,教学楼地下1层,地上4层。
结构形式:宿舍楼为全现浇剪力墙结构,教学楼框架-剪力墙结构。
教学楼集一至十二年级教学、学习、娱乐活动及餐厅为一体的综合性建筑,室内主要有教室、实验室、计算机房、室内活动场、报告厅、阶梯教室等功能性房间。
2.2室内活动场、报告厅、阶梯教室结构简介进行专家论证。
3、施工准备3.1组织施工技术人员在施工前认真熟悉图纸,了解设计意图,熟悉各部位及各空间的相对关系及标高。
发现问题及时同设计院沟通,做到提前发现问题,提前解决问题。
3.2编制模板及支撑体系专项设计施工方案,对施工队组进行技术交底。
3.3对施工人员进行安全和技术培训,加强队组的技术素质。
高大模板支撑体系设计方案1、板支撑体系设计高支模部分板厚主要有100mm、120mm,支撑采用Φ48.3×3.0扣件式钢管支撑架。
支撑架纵横第一道横杆(扫地杆)距离地面0.2m,步距1.5m,次楞木枋50×100mm,主楞100×100mm木枋。
次楞离柱、墙、梁间距不小于次楞设计间距,主楞沿板跨通长布设至柱、墙、梁边。
竖向剪刀撑设置:每4跨纵横向从底到顶布置连续剪刀撑,剪刀撑斜杆与地面夹角应在45°~60°之间,斜杆应每步与立杆扣接水平剪刀撑设置:(1)危险性较大的分部分项工程范围的支撑体系,在顶端(竖向剪刀撑顶部交点平面)设置水平剪刀撑;(2)超过一定规模的危险性较大的分部分项工程范围的支撑体系,顶端(竖向剪刀撑顶部交点平面层)中部和底部(扫地杆层)设置水平剪刀撑。
2、梁支撑体系设计本工程梁的底模与侧模均采用18mm厚红模板,梁侧竖向次楞采用50×100mm木枋,横向主楞采用Ф48.3×3.0双钢管;梁底次楞采用50×100木枋,梁底主楞采用100×100mm木枋。
梁板模板支撑体系采用扣件式钢管支撑架,步距均为1500,顶层水平杆中心线至支撑点距离不得大于0.5m。
梁底梁侧立杆距离梁边间距不得大于100mm,具体参数见梁支撑体系参数表。
梁底支撑参数表项目梁截面积S(m2)代表计算书步距次楞木枋支撑立杆沿梁跨方向间距梁底立杆数剪刀撑梁底支撑S<0.6600×10001500间距≤@250@10002@4000 0.6≤S<1400×2500间距≤@250@5002@4000 1≤S<1.5600×2650间距≤@250@5003@4000 S≥1.5600×3750间距<@200@5004@4000注:当梁宽大于700时,梁底立杆数在上表基础上再增加1根。
高大模板支撑系统专项施工方案高大模板支撑系统专项施工方案一、项目背景高大模板支撑系统是一种用于建筑施工中梁、板模板的支撑系统,其具有高强度、高稳定性、高安全性的特点,能够有效提升施工效率和质量。
为了保证施工顺利进行,特制定本专项施工方案。
二、施工目标1. 保证施工过程中的安全性,避免发生人员伤亡和设备损坏等事故;2. 提高施工效率,确保工期进度;3. 保证施工质量,减少人为失误;4. 提供完善的施工方案,方便工人操作。
三、施工准备工作1. 准备高大模板支撑系统的相关材料,包括支撑柱、连接件、横梁等;2. 检查施工现场,清除障碍物,确保施工区域干净整洁;3. 制定详细的施工计划和施工图纸,明确每个施工环节的工序和步骤;4. 安装支撑系统之前,进行必要的试验和检测,确保系统的质量和性能符合要求。
四、施工步骤1. 安装支撑柱:按照施工图纸的要求,将支撑柱正确安装在要支撑的梁、板上,并利用连接件进行固定;2. 安装横梁:根据需要,将横梁安装在支撑柱上,同时利用连接件将其固定;3. 调整支撑高度:根据实际需要,逐一调整支撑柱的高度,确保梁、板的水平度和垂直度;4. 检查支撑系统的稳定性:在完成以上步骤后,进行整体的稳定性检查,以确保支撑系统的安全性和稳定性;5. 进行后续的施工作业:完成高大模板支撑系统的安装后,可以继续进行梁、板的混凝土浇筑等后续的施工作业。
五、安全措施1. 施工现场必须设置明显的警示标志,阻止无关人员进入;2. 施工人员必须穿戴合格的安全防护装备,如安全帽、安全鞋等;3. 在施工过程中严禁随意拆除和调整支撑系统,必要时需由专业人员进行操作;4. 在施工现场应配备相应的消防设备和急救药品,以应对突发事件的发生。
六、施工总结及验收1. 施工结束后,对施工过程进行总结,总结施工中存在的问题和不足,并提出改进建议;2. 进行验收工作,检查模板支撑系统的安装情况和质量是否符合要求;3. 若发现问题,及时进行修正,直至满足要求为止;4. 对施工效果进行评估,确定施工质量和施工进度是否达到预期目标。

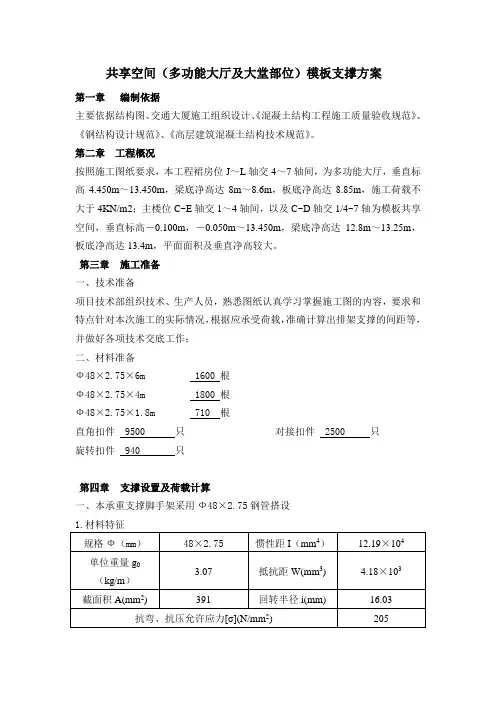

共享空间(多功能大厅及大堂部位)模板支撑方案第一章编制依据主要依据结构图、交通大厦施工组织设计、《混凝土结构工程施工质量验收规范》、《钢结构设计规范》、《高层建筑混凝土结构技术规范》。
第二章工程概况按照施工图纸要求,本工程裙房位J~L轴交4~7轴间,为多功能大厅,垂直标高4.450m~13.450m,梁底净高达8m~8.6m,板底净高达8.85m,施工荷载不大于4KN/m2;主楼位C~E轴交1~4轴间,以及C~D轴交1/4~7轴为模板共享空间,垂直标高-0.100m,-0.050m~13.450m,梁底净高达12.8m~13.25m,板底净高达13.4m,平面面积及垂直净高较大。
第三章施工准备一、技术准备项目技术部组织技术、生产人员,熟悉图纸认真学习掌握施工图的内容,要求和特点针对本次施工的实际情况,根据应承受荷载,准确计算出排架支撑的间距等,并做好各项技术交底工作;二、材料准备Ф48×2.75×6m 1600 根Ф48×2.75×4m 1800 根Ф48×2.75×1.8m 710 根直角扣件 9500 只对接扣件 2500 只旋转扣件 940 只第四章支撑设置及荷载计算一、本承重支撑脚手架采用Ф48×2.75钢管搭设1.材料特征2.搭设方式采取纵距均为1.1m的落地式满堂脚手架施工法,考虑其承重及高度,搭设时:(1)最下面一层的满堂扫地杆距地面300m,向上中间每隔1200m设一满堂水平拉杆(并与梁架形成一个整体);并在对应层高部位的满堂水平拉杆上加固架设满堂脚手板(或满堂竹笆);(2)支撑杆有效面积A=391mm2,有梁部位采用双立杆支撑;(3)四边与中间每隔四排支架立杆设置一道纵向剪刀撑,由底至顶连续设置(垂直方向);(4)在其两端与中间每个六排立杆从顶层开始向下每隔2步设置一道水平剪刀撑;(5)剪刀撑的接头采用搭接连接,搭接长度≥1米,设置不低于三只旋转扣件连接;二、荷载的计算(1)a、现浇板板厚0.15m,q1=26.0KN/m3(砼自重)×0.15=3.9KN/m2模板及支架自重标准值q2=0.3KN/m2钢筋自重标准值q3=1.1KN/m2施工人员及设备荷载标准值q4=2.5 KN/m2荷载标准值F1=0.3+3.9+1.1+2.5=7.8 KN/m2F2=(0.3+3.9+1.1)×1.2+2.5×1.4=9.86 KN/m2多层板厚1.8cm,W=1/6×100×1.82=54cm2b、框架梁取b×h=0.3m×1m断面计算q1=26KN/m3×0.3×1=7.8KN/m2q2=0.3KN/m2q3=1.5 KN/m2施工人员及设备荷载标准值 2.5KN/m2F1=7.8+0.3+1.5+2.5=11.8 KN/m2F2=(7.8+0.3+1.5)×1.2+2.5×1.1=14.66KN/m2(2)本支撑架属施工荷载由梁板底模传递给纵向水平杆再传给立杆的情况,传递路线如下:梁(板)底模主次龙骨小横杆大横杆立杆地基;现浇板部位支撑上设水平横杆间距取1.1代替主龙骨以50×100的木方作次龙骨(间距取400mm),梁取0.75间距钢管横杆代替主龙骨搁置底模;a、支撑抗压强度验算梁:N=14.66×2.12×1.1=31.187KN[N]=Af=391×205=80.16KN>31.187KN(满足要求) 板:N=9.86×2.12×1.1=22.99KN[N]=Af=391×205=80.16KN>22.99KN (满足要求)b、立杆稳定性验算(按中心点最大偏心25mm计算)I x=π(D4-d4)/64=π(484-42.54)/64=1.004×105mm4i x=(Ix/A)1/2=(1.004×105/391)1/2=16.024I x=1200/i x=1200/16.024=74.89查Q235(建筑施工手册5-18),b类截面轴压稳定系数фx=0.452 欧拉临界应力Ne x=π2EA/λx2=π2×2.06×105×391/74.892=141.741KN 初始偏心弯距M x=Ne=16×103×25=4×104N.mm截面塑性发展系数r x=1.0受压最大纤维毛截面抵抗距W lx=I x/(D/2)=1.004×105/(48/2)=4183.33N/фx Afβmx M x/[(1-0.8N)×Ne x]=193MPa<215 MPa(满足要求)第五章质量保证体系一二三第六章安全施工技术措施一、材质及其使用的安全技术措施1.扣件的紧固程度应在40-50N·m,并不大于65 N·m,对接扣件的抗拉承载力为3kN。

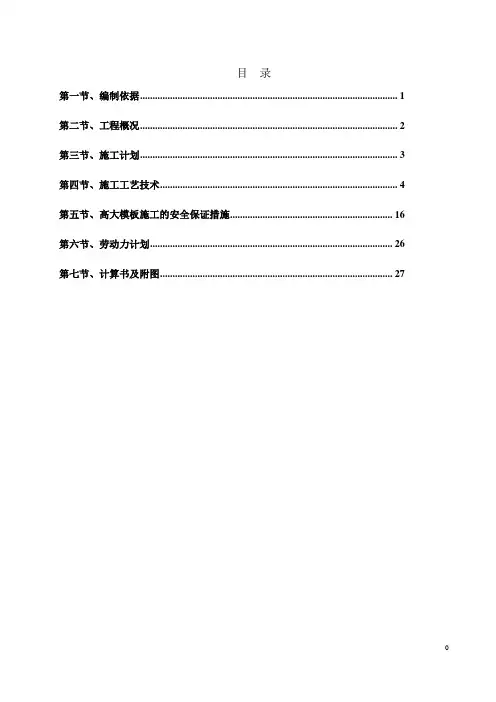

目录第一节、编制依据 (1)第二节、工程概况 (2)第三节、施工计划 (3)第四节、施工工艺技术 (4)第五节、高大模板施工的安全保证措施 (16)第六节、劳动力计划 (26)第七节、计算书及附图 (27)********************************工程高大模板支撑系统施工方案第一节、编制依据一、本工程施工图。
二、本工程施工组织设计。
三、本工程现场实地情况。
四、本公司的技术、机械设备装备情况及现场技术条件。
五、有关施工规范及标准1、建筑施工组织设计规范(GB/T50502-2009)2、建筑工程施工质量验收统一标准(GB50300-2001)3、混凝土结构工程施工质量验收规范(GB50204-2002)(2011年版)4、建筑施工模板安全技术规范(JGJ162—2008)5、混凝土结构工程施工规范(GB50666-2011)6、建筑施工高处作业安全技术规范(JGJ80—91)7、建筑施工扣件式钢管脚手架安全技术规范(JGJ130—2011)8、建筑结构荷载规范(GB50009-2012)9、混凝土结构设计规范(GB50010-2010)10、建筑施工安全检查标准(JGJ59-2011)11、钢筋焊接及验收规程(JGJ18-2003)12、混凝土强度评定标准(GB/T50107-2010)13、施工现场安全临时用电安全技术规范(JGJ46-2005)14、钢筋机械连接技术规程(JGJ107-2010)六、地方性法规、标准1、建设工程高大模板支撑体系施工安全监督管理导则:建质[2009]254号2、危险性较大的分部分项工程安全管理方法:建质[2009]87号3、《成都市实施(危险性较大的分部分项工程管理办法)规定的通知》(成建委发(2009)558号)4、《成都市建设工程高支撑模板系统安全管理办法》成建安监发(2012)19号第二节、工程概况一、工程基本情况二、各建设责任主体三、高大模板主要分布情况根据《危险性较大的分部分项工程安全管理办法》规定:对于超过一定规模的危险性较大的分部分项工程,应组织专项方案论证。

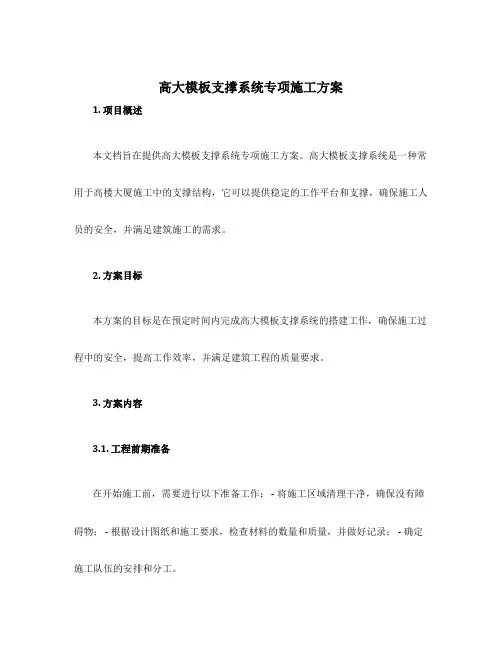

高大模板支撑系统专项施工方案1. 项目概述本文档旨在提供高大模板支撑系统专项施工方案。
高大模板支撑系统是一种常用于高楼大厦施工中的支撑结构,它可以提供稳定的工作平台和支撑,确保施工人员的安全,并满足建筑施工的需求。
2. 方案目标本方案的目标是在预定时间内完成高大模板支撑系统的搭建工作,确保施工过程中的安全,提高工作效率,并满足建筑工程的质量要求。
3. 方案内容3.1. 工程前期准备在开始施工前,需要进行以下准备工作: - 将施工区域清理干净,确保没有障碍物; - 根据设计图纸和施工要求,检查材料的数量和质量,并做好记录; - 确定施工队伍的安排和分工。
3.2. 搭建支撑结构3.2.1. 安装立柱和横梁•根据设计图纸中的尺寸和要求,将立柱按照预定的位置竖立起来;•使用合适的工具和设备,将立柱与地面固定,确保其稳固;•将横梁安装在立柱之间,调整其高度和水平度,并使用螺栓和螺母紧固。
3.2.2. 安装模板•在横梁上安装模板支架,并确保其与横梁之间的连接牢固;•根据设计要求,将模板板材安装在支架上,确保其平整和稳定;•检查模板的连接点和固定螺栓,并进行必要的调整和紧固。
3.3. 检查和测试在支撑系统搭建完成后,需要进行以下检查和测试: - 检查支撑结构的稳定性和平整度,确保其能够承受预定的荷载; - 检查模板是否安装正确,板材是否平整牢固; - 进行质量验收测试,验证支撑系统是否符合设计要求和建筑规范。
4. 安全措施在高大模板支撑系统的施工过程中,必须严格遵守以下安全措施: - 所有参与施工的人员必须戴上安全帽、安全鞋等必要的个人防护装备; - 施工现场应设立安全警示标志,提醒人员注意安全; - 在搭建过程中,必须使用合格的材料和设备,确保其安全可靠; - 施工人员必须经过专业培训和合理安排,保证其对支撑系统的正确操作和使用。
5. 施工进度计划根据项目需求和工程规模,制定详细的施工进度计划,明确每个施工阶段的起止时间和任务,并及时记录和更新施工进度。
一、编制依据1. 《建筑工程施工质量验收统一标准》(GB50300-2013)2. 《建筑工程施工安全规范》(GB50345-2010)3. 《建筑施工模板安全技术规范》(JGJ162-2008)4. 《建筑结构荷载规范》(GB50009-2012)5. 《危险性较大的分部分项工程安全管理规定》(建质〔2016〕33号)二、工程概况1. 工程名称:XX超高层建筑2. 建筑面积:XX万平方米3. 地上层数:XX层4. 地下层数:XX层5. 层高:XX米6. 结构形式:框架-核心筒结构三、超高模板支撑体系设计1. 支撑体系类型:采用扣件式钢管支撑体系,结合满堂脚手架。
2. 支撑体系布置:(1)立杆:采用Φ48mm×3.5mm的钢管,间距为1.2m×1.2m。
(2)水平杆:采用Φ48mm×3.5mm的钢管,间距为1.5m。
(3)剪刀撑:采用Φ48mm×3.5mm的钢管,间距为4.5m×4.5m。
3. 支撑体系验算:(1)根据《建筑结构荷载规范》计算模板支撑体系承受的荷载,包括模板自重、混凝土浇筑荷载、施工荷载等。
(2)根据《建筑施工模板安全技术规范》验算支撑体系的稳定性、刚度和强度。
四、施工准备1. 施工队伍:成立专业施工队伍,配备足够的施工人员、管理人员和技术人员。
2. 施工材料:准备充足的扣件式钢管、脚手板、剪刀撑等材料。
3. 施工设备:准备施工电梯、卷扬机、塔吊等施工设备。
五、超高模板支撑架搭设施工1. 施工流程:(1)基础处理:对施工场地进行平整、夯实,确保基础坚实。
(2)搭设立杆:按照设计要求,搭设立杆,确保立杆垂直、稳定。
(3)搭设水平杆:在立杆上方搭设水平杆,确保水平杆水平、稳定。
(4)搭设剪刀撑:在立杆之间设置剪刀撑,确保支撑体系整体稳定。
(5)搭设模板:在支撑体系上方搭设模板,确保模板平整、牢固。
2. 施工要点:(1)严格控制立杆垂直度,确保支撑体系稳定性。
一、编制依据1. 国家相关法律法规、行业标准和规范;2. 工程概况及设计文件;3. 施工现场实际情况。
二、工程概况本工程为某商业综合体项目,建筑高度为100m,结构形式为框架-核心筒结构。
根据施工图纸和现场实际情况,需对部分区域进行高大支撑施工。
三、高大支撑施工范围及内容1. 施工范围:主体结构、装饰装修、设备安装等施工阶段的高大支撑施工;2. 施工内容:包括模板支撑、脚手架支撑、钢结构支撑等。
四、高大支撑施工方案1. 模板支撑施工方案(1)模板支撑体系采用扣件式钢管支撑体系搭设,立杆间距为900mm×900mm,步距为1200mm;(2)梁底位置增设扣件式钢管架与满堂架用扣件连接,尺寸为900mm×900mm;(3)梁两侧立杆增设通长纵向水平找平杆;(4)梁侧设置双钢管背楞,用M14对拉螺杆对拉加固,间距500mm;(5)所有满堂支撑架体四周搭设连续竖向剪刀撑,支撑体系内部每隔4.5m搭设竖向和水平向剪刀撑;(6)水平剪刀撑设置在架体底部扫地杆位置一道、梁底下第一步水平杆位置一道,层高较高的楼层中间设置一道,在架体中间水平杆位置满铺一道水平安全兜网。
2. 脚手架支撑施工方案(1)脚手架支撑体系采用满堂脚手架搭设,立杆间距为0.8m×0.8m,步距为1.5m;(2)支撑架扫地杆距地不大于200mm,且立杆下垫不短于400mm长的50mm×100mm 木方作垫木;(3)立杆接头必须采取用对接扣件对接,对接搭接应符合以下要求:立杆上的对接扣件应交错布置,两相邻立杆接头不应设在同步同跨内,两相邻立杆接头不在同一步距内,各接头中心距主节点的距离不应大于步距的1/3;(4)内支撑外侧,由下至上设置竖向连续剪刀撑,同时,在扫地杆、中间和顶部三个位置设置水平剪刀撑。
剪刀撑的接头采用搭接。
3. 钢结构支撑施工方案(1)钢结构支撑体系采用满堂支撑架搭设,立杆间距为1200mm×1200mm,步距为1500mm;(2)支撑架扫地杆距地不大于200mm,且立杆下垫不短于400mm长的50mm×100mm 木方作垫木;(3)立杆接头必须采取用对接扣件对接,对接搭接应符合以下要求:立杆上的对接扣件应交错布置,两相邻立杆接头不应设在同步同跨内,两相邻立杆接头不在同一步距内,各接头中心距主节点的距离不应大于步距的1/3;(4)支撑架四周搭设连续竖向剪刀撑,支撑体系内部每隔4.5m搭设竖向和水平向剪刀撑。
高大模板支撑工程施工方案一、项目概述高大模板支撑工程是指在建筑物施工过程中,为了支撑和固定模板而进行的工程。
模板支撑是建筑施工的重要环节,直接影响着施工质量和安全。
在高大模板支撑工程中,需要考虑到风荷载、自重、运载荷载以及模板尺寸等因素,因此其施工方案需要精心设计和严格执行。
本文将结合具体高大模板支撑工程项目,从施工前期准备、施工方案设计、施工组织、安全与质量保障等方面,对高大模板支撑工程施工方案进行详细阐述,希望能够为相关工作提供参考。
二、施工前期准备1. 工程调研与设计在施工前期准备阶段,需要对工程所在地的地形地貌、气候环境、材料资源等进行调查研究,以便为后续施工提供数据支持。
同时,还需要设计模板支撑工程的具体方案,包括支撑结构、材料选用、施工工艺等内容。
2. 资金与材料准备在确定了施工方案之后,需要对所需的资金和材料进行准备。
包括支撑材料、设备租赁、人力资源等方面的预算和安排。
3. 人员培训与技术交底施工前期需要对相关人员进行培训,确保其具备必要的技能和知识。
同时,对施工方案进行详细交底,确保施工人员对施工方案有清晰的理解。
4. 安全与环保准备在施工前期,需要做好安全和环保准备工作。
包括施工场地的准备、安全防护设施的设置、施工现场的环保措施等。
5. 法律法规与政策文件的遵守施工前期需要对相关的法律法规和政策文件进行了解和遵守,确保施工过程符合相关标准和要求。
三、施工方案设计1. 模板支撑结构设计根据具体的施工情况和要求,设计适合的模板支撑结构,确保能够承受模板的重量和外部荷载。
2. 支撑材料选用根据施工要求和支撑结构设计,选择合适的支撑材料,包括钢管、脚手架、连接件等。
3. 施工工艺设计设计高大模板支撑工程的施工工艺,包括支撑结构的搭建、调整和拆除等环节。
4. 安全与质量控制设计施工中的安全控制措施和质量控制措施,确保施工过程中的安全和质量。
5. 资材动用计划设计施工过程中所需的支撑材料的动用计划,确保施工过程中材料供应的及时性和充足性。
1工程概况1.1项目概况****污水泵站及污水管道工程位于****附近。
规划用地面积***㎡,占地面积**㎡,地上建筑面积**㎡,地下建筑面积**㎡。
工艺主体均为地下,地上仅设置出入口楼梯间及出地面风井、进水孔、吊装井。
1.2施工特点、难点与方案选择1.2.1模板施工特点及难点1地下两层结构,模板无法周转需要一次性投入,以满足工程工期要求。
2质量要求高,混凝土表面要力争达到普通清水混凝土的要求。
1.2.2模板施工方案的选择,根据模板工程的特点和难点分析,经综合比较本工程模板采用散拼竹胶板模板体系,支撑为扣件式钢管支架,各主要部位模板方案选择详见下表2模板的配置2.1.1墙体模板配置。
墙体模板采用散拼竹胶板模板体系,采用12mm厚覆面竹胶合板,规格为**和异型模板。
2.1.2梁模板配置。
梁模板采用散拼竹胶板模板体系,采用12mm厚覆面竹胶合板,根据部位不同分为梁底模板、梁侧模板两类。
2.1.3柱模板配置。
因本工程为框架剪力墙结构,包括框柱、暗柱,采用12mm厚覆面竹胶合板,个别约束边缘构件同墙体模板。
2.1.4板模板配置。
楼板模板采用12mm厚覆面竹胶合板,规格为**mm和若干异形板。
3施工方法及工艺要求3.1准备工作3.1.1模板拼装竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。
安装墙柱模板前,要清除杂物,焊接或修整模板的定位预埋件,做好测量放线工作,抹好模板下的找平砂浆。
模板组装要严格按照模板配板图尺寸拼装成整体,模板在现场拼装时,要控制好相邻板面之间拼缝,两板接头处要加设卡子,以防漏浆,拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。
3.1.2模板的基准定位当底板或顶板混凝土浇筑完毕并具有一定强度(≥1.2MPa),即用手按不松软、无痕迹,方可上人开始进行轴线投测。
1首先引测建筑的边柱或者墙轴线,并以该轴线为起点,引出每条轴线,并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线,施工前5线必须到位,以便于模板的安装和校正;2标高测量,利用水准仪将建筑物水平标高根据实际要求,直接引测到模板的安装位置;3已经破损或者不符合模板设计图的零配件以及面板不得投入使用;4支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。
专家论证方案超高模板支撑体系施工设计方案工程名称:编制日期:目录一、编制说明及依据1、施工图纸及施工组织设计 (2)2、标准、规范、规程及其他 (2)二、工程概况1、建筑概况 (3)2、模板概况 (3)3、结构概况 (7)三、施工要求和技术保证条件1、施工技术保证条件 (7)2、材质技术保证条件 (8)四、施工计划1、施工进度计划 (9)2、材料计划 (10)3、设备计划 (10)五、施工工艺技术1、支撑体系基础处理 (10)2、支撑体系搭设方法和工艺要求 (12)3、材料的力学性能指标 (13)4、构造设置 (13)5、检查和验收 (14)六、施工安全保证措施1、安全组织机构框图 (21)2、安全组织机构人员名单 (21)3、支撑体系搭设施工技术措施 (21)4、模板安装和拆除安全技术措施 (23)5、应急预案 (24)6、模板支撑体系监测监控 (27)七、劳动力计划1、专职安全生产管理人员名单 (28)2、特种作业人员名单 (28)八、计算书及相关图纸1、模板支撑体系构配件一览表 (29)2、模板支撑体系施工图 (34)3、计算书 (40)一、编制说明及依据1、施工图纸及施工组织设计2、标准、规范、规程及其他二、工程概况1、建筑概况及参建单位2、模板概况2.2、模板支撑区域楼层梁板结构图3、结构概况本工程采用独立基础,框架结构。
抗震设类别丙类设防,设计使用年限为50年,地面粗糙度B类,支撑体系设计取XX市XX区10年一遇基本风压0.3 KN/㎡,基底设计标高为-1.800m,基础完成后回填土素土夯实至-0.35m,3:7灰土夯实至-0.05m,夯实系数均要求不小于0.95。
三、施工要求和技术保证条件1、施工要求1)超高模板支撑体系区域一层框架结构与相邻结构整体施工,二层框架结构先浇筑框架柱至框架梁底设置施工缝,待其混凝土强度达到20MPa及其以上时,方可浇筑二层楼盖梁板混凝土,以便支撑体系水平杆件与框架柱及其周边支撑体系做好可靠连接。
2)混凝土施工时,在水平方向与相邻结构整体施工,浇筑顺序按整体浇筑方案浇筑混凝土,竖向应先浇筑梁混凝土,并按照400㎜左右为一振捣层,采取“分层浇筑,薄层覆盖,循序推进,一次到顶”的浇筑工艺,待一个幅宽范围内的梁均浇筑至板底平后,再浇筑现浇板混凝土,并确保不产生施工冷缝。
3)梁板支撑立杆顶部必须设置丝杠直径≥30㎜的加劲式支托,形成立杆轴向传力。
5)支撑体系与柱的连接在梁模板支撑体系水平杆件与已浇筑框架柱相交部位,竖向每个步距均设置一组拉结点。
(如下图所示)抱柱短管与架体水平杆至少连接一个立杆间距混凝土柱支架的水平杆与抱柱箍扣接支架立杆图5、支撑体系水平杆件与框架柱连接示意图5)梁模板支撑体系外围立杆纵横向必须搭设竖向连续剪刀撑,剪刀撑的各根斜杆必须在立杆两侧分别设置,以防因剪刀撑节点重叠导致的与立杆或水平杆无法连接现象。
剪刀撑钢管采用搭接连接,搭接长度≥1m,且每侧至少采用2个旋转扣件做可靠连接(如下图所示),与立杆或水平杆相交处采用旋转扣件扣接牢固,构成“半刚性杆系结构”支架体系。
图6、剪刀撑搭设大样图6)各扣件螺栓均采用500㎜长臂板手拧紧,使其扭力矩均控制在40~65N.m 区间。
7)每个模板支撑区域必须采用商品混凝土和两辆汽车布料机同时从中部均匀向两侧浇筑混凝土,严禁从一端向另一端推进和采用现场输送泵浇筑混凝土,以防应力集中和水平冲击力导致立杆重心偏移而倒塌。
2、材质技术保证条件2.1、可调支托1)可调托撑螺杆外径≥30mm,直径与螺距应符合现行国家标准《梯型螺纹》GB/T 5796.2、GB/T 5796.3的规定。
2)可调托撑的螺杆与支托板焊接应牢固,焊缝高度不得小于6㎜;可调托撑螺杆与螺母旋合长度不得少于5扣,螺母厚度不得小于30㎜;U型托内部净宽度必须≥100㎜,长度必须≥120㎜,且无弯曲、麻点锈和裂纹现象。
3)可调托撑抗压承载力设计值不应小于30 KN,支托板厚不应小于5㎜。
2.2、钢管采用外径48mm,壁厚3.6mm 钢管(但目前钢管壁厚无法满足规范要求,现场钢管为Φ48×2.80,故按照钢管实际壁厚进行支撑体系结构验算)钢管应符合现行国家标准《直缝电焊钢管》GB/T13793—2008或《低压流体输送用焊接钢管》GB/T3092中规定的Q235普通钢管技术性能要求。
并应符合现行国家标准《碳素结构钢》(GB/T 700)中Q235A级钢的规定。
不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。
2.3、扣件采用可锻铸铁制作的扣件,其材质性能应符合现行国家标准《钢管脚手架扣件》(GB15831-1995)的规定,不得有裂纹、气孔、舒松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应平整,活动部位灵活。
2.4、模板面板木胶合板模板面板表面应平整光滑,具有防水、耐磨、耐酸碱的保护膜,并应具有保温性能好、易脱模和可两面使用等特点,并应符合国家现行标准《混凝土模板用胶合板》GB/T17656-2008的规定。
胶合板模板应采用耐水胶,并应符合环境保护的要求。
进场的胶合模板除应具有出厂质量合格证外,还应保证外观及尺寸合格。
2.5、方木与垫板1)模板结构方木加工使用的原材料树种应为东北落叶松,不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。
方木次楞材质符合现行国家标准《木结构设计规范》GB50005,TC17B级材质强度规定。
2)施工现场制作或市购的方木次楞,在使用前其含水率不应大于20%。
四、施工计划1、施工进度计划2、材料计划3、设备计划五、施工工艺技术1、支撑体系地基处理1、支撑体系地基处理基础完成后回填土素土夯实至-0.50m,3:7灰土夯实至-0.050m,夯实系数均要求不小于0.95。
在上部立杆位置均铺设5㎜厚×200mm宽,不小于3000㎜长度槽钢,并使其中心与立杆中心重合。
2、支撑体系搭设方法和工艺要求2.1、施工工艺流程8.35m标高楼盖下框架柱钢筋绑扎→钢筋验收→框架柱模板安装→依据设计搭设立杆与水平杆及剪刀撑→校正框架柱模板→支撑体系水平杆件与框架柱模板可靠连接→浇筑8.35m标高楼盖下框架柱混凝土至框架梁下平→搭设梁板底部水平杆件→铺设梁板底次楞和模板→绑扎梁板钢筋→安装梁侧模板→梁板钢筋与模板验收→浇筑梁板混凝土→混凝土养护。
2.2、支撑体系搭设方法1)立杆设置在-0.05m标高回填土上,按照支撑体系平面布置图弹测立杆位置纵横坐标方格网,铺设木垫板,在坐标交汇处中心搭设立杆。
先搭设外围四周立杆、扫地杆和临时固定水平杆,然后拉线设置其他立杆。
立杆层高垂直度允许偏差按≤20㎜控制,立杆全高垂直度允许偏差按≤50mm控制。
2)水平杆搭设立杆验收合格后,在立杆上按设计步距弹出水平杆竖向间距位置线,满设双向水平杆。
外围水平杆设于立杆内侧,其余分别对称设于立杆同侧,以便斜杆、剪刀撑的搭设。
在己浇框架柱部位,将水平杆与之做可靠连接,以提高支架体系抗侧移能力和整体刚度。
3)竖向剪刀撑搭设必须按支撑体系施工平面布置图要求,在支撑系统外围四周、每个框架柱之间纵横中部搭设竖向连续剪刀撑(详见梁板模板施工平面布置图),与地面的夹角和形式必须符合设计要求。
4)可调支托设置将可调支托垂直放置于立杆顶部,并按照支撑体系主楞下平标高调整丝杠至合适标高,其丝杠外露长度≤200mm。
5)主次楞安装与梁板底部起拱投测梁板底部中心线,并按梁跨度1.5/1000起拱,拉线安装梁板底部主楞,并使其在可调支托的U形托内居中住锁定,然后按设计间距铺设梁板底部方木次楞和面板。
6)方木次楞搭接方木次楞搭接位置必须设置在梁板和梁侧模板主楞处,方木伸过主楞的长度必须≥100㎜。
7)扣件螺栓拧紧用于支撑体系杆件连接的扣件螺栓均采用专用长臂扳手分两次拧紧,使其扭力矩控制在40~65N.m区间,并采用扭力矩电子测试仪监测。
经拧紧后有劈裂的扣件必须及时更换,并作废品标示处理。
3、材料的力学性能指标(2)木方(松木)的力学性能(3)Q235钢管力学性能(4)钢管扣件力学性能4、构造设置1)竖向剪刀撑按支撑体系施工平面布置图要求,在支撑系统外围四周、框架柱之间约中部搭设竖向连续剪刀撑(详见梁板模板施工平面布置图),与地面的夹角和形式必须符合设计要求。
2)水平剪刀撑严格按支撑体系施工平面布置图和剖面图要求设置水平剪刀撑(详见梁板模板支撑系统施工平面布置图、剖面图),水平剪刀撑必须与周边框架柱及框架梁顶紧,水平夹角和形式必须符合设计要求。
3)水平杆加强层在最顶一个步距水平杆件的竖向中部增设一道纵横水平杆件并向两侧延伸2个立杆间距,以防止顶步立杆发生失稳变形而导致支撑体系破坏。
5、检查和验收5.1、检查验收程序模板分项工程经施工单位项目专业技术、质量和安全检查员自检达到合格后方可提交验收,并由项目专业质量检查员填好“模板分项工程质量验收记录”,检查结论栏内应由项目专业技术负责人签署“合格”并签字后交监理和建设单位验收。
模板分项工程质量验收应由由监理工程师(建设单位项目技术负责人)组织施工单位项目专业技术、质量和安全负责人等进行验收,经验收合格后,方可进行下道工序施工。
5.2、施工准备1)人员准备支撑体系施工前应由项目技术负责人根据施工设计方案进行全面的安全技术交底,操作班组应熟悉设计与施工说明书,并应做好模板安装作业的分工准备。
模板支撑体系必须由专业班组施工,所有作业人员必须持证上岗。
2)工具准备5.3、材料检查验收模板支撑系统的结构材料应按以下要求进行验收、抽检和检测,并留存记录与相关资料。
1)项目部应对进场的承重杆件、连接件等材料的产品合格证、生产许可证、检测报告进行复核,并对其表面观感、重量等物理指标进行抽检。
2)对承重杆件的外观抽检数量不得低于搭设用量的30%,发现质量不符合标准,情况严重的,要进行100%的检验,并随机抽取外观检验不合格的材料(由监理见证取样)送法定专业检测机构进行检测。
3)采用钢管扣件搭设模板支撑系统时,还应对扣件螺栓的紧固力矩进行抽查,抽查数量应符合《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130)的规定,对梁板底扣件应进行100%检查。
5.4、支撑体系检查验收模板支撑系统应在搭设完成后,由项目负责人组织验收,验收人员应包括施工单位和项目两级技术人员、项目安全、质量、施工人员,监理单位的总监和专业监理工程师。
验收合格,经施工单位项目技术负责人及项目总监理工程师签字后,方可进入后续工序的施工。
5.5.1、主控项目1)支撑体系所使用的钢管、方木、立杆支托、扣件和面板等的品种、规格、型号和质量必须符合设计技术参数等要求。
检查方法:采用随机抽样的方法,使用游标卡尺和小钢尺测量和观察检查;抽查数量:各种材料分别全部数量的30%,但分别不少于10件。
