VMware vSphere配置iSCSI及NFS存储

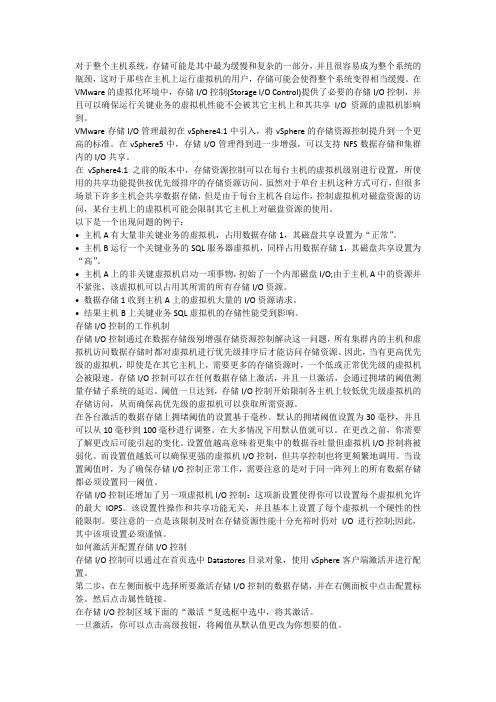

对于整个主机系统，存储可能是其中最为缓慢和复杂的一部分，并且很容易成为整个系统的瓶颈，这对于那些在主机上运行虚拟机的用户，存储可能会使得整个系统变得相当缓慢。

在VMware的虚拟化环境中，存储I/O控制(Storage I/O Control)提供了必要的存储I/O控制，并且可以确保运行关键业务的虚拟机性能不会被其它主机上和其共享I/O资源的虚拟机影响到。

VMware存储I/O管理最初在vSphere4.1中引入，将vSphere的存储资源控制提升到一个更高的标准。

在vSphere5中，存储I/O管理得到进一步增强，可以支持NFS数据存储和集群内的I/O共享。

在vSphere4.1之前的版本中，存储资源控制可以在每台主机的虚拟机级别进行设置，所使用的共享功能提供按优先级排序的存储资源访问。

虽然对于单台主机这种方式可行，但很多场景下许多主机会共享数据存储，但是由于每台主机各自运作，控制虚拟机对磁盘资源的访问，某台主机上的虚拟机可能会限制其它主机上对磁盘资源的使用。

以下是一个出现问题的例子：• 主机A有大量非关键业务的虚拟机，占用数据存储1，其磁盘共享设置为“正常”。

• 主机B运行一个关键业务的SQL服务器虚拟机，同样占用数据存储1，其磁盘共享设置为“高”。

• 主机A上的非关键虚拟机启动一项事物，初始了一个内部磁盘I/O;由于主机A中的资源并不紧张，该虚拟机可以占用其所需的所有存储I/O资源。

• 数据存储1收到主机A上的虚拟机大量的I/O资源请求。

• 结果主机B上关键业务SQL虚拟机的存储性能受到影响。

存储I/O控制的工作机制存储I/O控制通过在数据存储级别增强存储资源控制解决这一问题，所有集群内的主机和虚拟机访问数据存储时都对虚拟机进行优先级排序后才能访问存储资源。

因此，当有更高优先级的虚拟机，即使是在其它主机上，需要更多的存储资源时，一个低或正常优先级的虚拟机会被限速。

存储I/O控制可以在任何数据存储上激活，并且一旦激活，会通过拥堵的阈值测量存储子系统的延迟。

如何在VMware环境中实施、配置iSCSI存储通过这篇文章你将学到：学会如何在VMware环境中实施、配置iSCSI存储。

遵循这些最佳实践，让你的iSCSI数据存储获得最大的性能和可靠性。

在VMware环境下实施iSCSI存储是许多数据存储专业人员在2011年将要考虑的。

他们中的很多人听到有关iSCSI和FC存储好处的对比已经很多年了，而现在他们讨论的是，当使用VMware时如何配置iSCSI。

在价格方面，通常实施iSCSI存储比FC存储便宜;性能方面，通过使用10Gb以太网，iSCSI的性能提高了，这也是iSCSI存储最主要的好处。

不好的一面是，实施iSCSI存储通常会带来额外的CPU开销。

不过，VMware已经改写了theiSCSI软件启动堆栈，从而更有效地利用CPU周期，与VMware Infrastructure 3(VI3)相比，这带来了显着的效率和吞吐量的提高。

在VMware环境下使用iSCSI存储的最佳实践一旦iSCSI磁盘配置好了，虚拟机(VMs)就可以使用它们了。

以下列出的最佳实践可以帮助你在VMware环境中的iSCSI数据存储获得最大的性能和可靠性。

iSCSI存储的性能高度依赖于网络的健康和使用。

为了达到最佳效果，你应该总是通过专用的网络将iSCSI的流量分离出来。

你只能在一个ESX服务器主机上配置一个软件启动器。

配置为iSCSI提供连接的vSwitch时，使用多个物理网卡来提供冗余。

确保你将VMkernel(虚拟机内核)接口与vSwitch 的网卡绑定在一起，这样多路径配置才正确。

确保你在iSCSI vSwitch上使用的网卡连接到不同的网络交换机，以消除单点故障。

vSphere支持使用存储协议的巨型帧，但它只对那些拥有非常大I/O的特定工作量有好处。

此外，你的后端存储必须能够处理RAID组中拥有大量主轴(大于15)增加的吞吐量，否则你也看不到任何好处。

如果你的I/O小并且你的存储是主轴方向的(spindle-bound)，使用巨型帧你将看到你的性能很少或者没有提高在某些情况下。

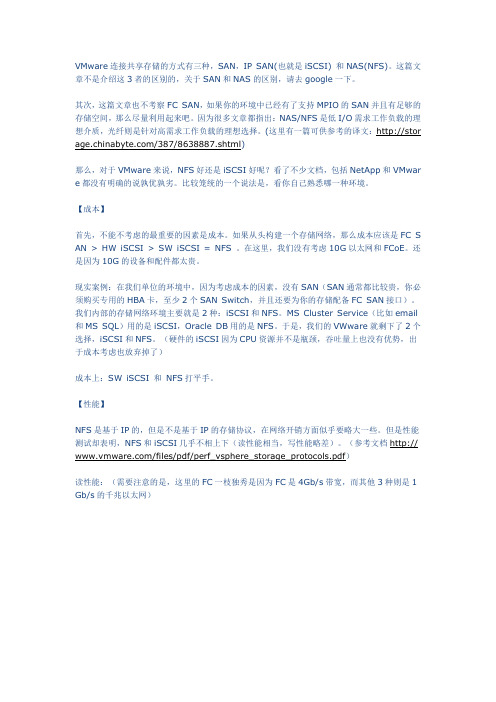

VMware连接共享存储的方式有三种，SAN，IP SAN(也就是iSCSI) 和NAS(NFS)。

这篇文章不是介绍这3者的区别的，关于SAN和NAS的区别，请去google一下。

其次，这篇文章也不考察FC SAN，如果你的环境中已经有了支持MPIO的SAN并且有足够的存储空间，那么尽量利用起来吧。

因为很多文章都指出：NAS/NFS是低I/O需求工作负载的理想介质，光纤则是针对高需求工作负载的理想选择。

(这里有一篇可供参考的译文：http://stor /387/8638887.shtml)那么，对于VMware来说，NFS好还是iSCSI好呢？看了不少文档，包括NetApp和VMwar e都没有明确的说孰优孰劣。

比较笼统的一个说法是，看你自己熟悉哪一种环境。

【成本】首先，不能不考虑的最重要的因素是成本。

如果从头构建一个存储网络，那么成本应该是FC S AN > HW iSCSI > SW iSCSI = NFS 。

在这里，我们没有考虑10G以太网和FCoE。

还是因为10G的设备和配件都太贵。

现实案例：在我们单位的环境中，因为考虑成本的因素，没有SAN（SAN通常都比较贵，你必须购买专用的HBA卡，至少2个SAN Switch，并且还要为你的存储配备FC SAN接口）。

我们内部的存储网络环境主要就是2种：iSCSI和NFS。

MS Cluster Service（比如email 和MS SQL）用的是iSCSI，Oracle DB用的是NFS。

于是，我们的VWware就剩下了2个选择，iSCSI和NFS。

（硬件的iSCSI因为CPU资源并不是瓶颈，吞吐量上也没有优势，出于成本考虑也放弃掉了）成本上：SW iSCSI 和NFS打平手。

【性能】NFS是基于IP的，但是不是基于IP的存储协议，在网络开销方面似乎要略大一些。

但是性能测试却表明，NFS和iSCSI几乎不相上下（读性能相当，写性能略差）。

iscsi储存器的IP地址：10.10.10.10主机上虚拟交换机的IP地址：10.10.10.11保证10.10.10.10能和10.10.10.11通信1、点击主机---->储存适配器--->iscsi software Adapter--->属性2、打开属性对话框后，点击动态发现---->添加3、输入ISCSI服务器的IP地址，点击确定点击是，重新扫描说明：如果在“储存器”中没有找到可用的ISCSI存储，请检查前面的虚拟交换机的端口地址是否正确，以及在存储服务器中添加的ISCSI目标、卷、IP地址的对应关系是否正确，然后再次重新扫描iscsi设备。

4、添加储存。

点击主机--->储存器---->添加储存器输入存储器的名称，（在Vcenter中显示的名称）完成后，就可以在存储器中看到添加的存储。

创建虚拟机模板：window server 2003 与window xp 属于相同架构，创建模板的方法相同。

window server 2008 与window 7 、window Vista 属于相同架构，创建模板的方法相同。

部署window server 2003模板：1、安装window server 2003 系统2、安装完系统，安装VMware tools、安装常用软件（输入法、WinRAR），不要再模板中安装杀毒软件。

3、运行gpedit.msc或点击开始---管理工具----本地安全策略。

登录时不需要按CTL+ALT+DELETE就可以登录。

4、将window server 2003 中的support/tools 文件夹中deploy.cat展开后的结果复制到Vcenter的C：\Documents and Setting\All Users\Application Date\VMware VirtualCenter\sysgrep\srv2003 中设置虚拟机随主机一同启动在exsi虚拟机中使用U盘或其他外设1、将U盘插在主机上2、添加硬件设备3、添加USB控制器该类型最大允许在虚拟机中添加2个USB设备（2端口的USB设备）然后添加USB设备，从列表中选择可用的USB设备。

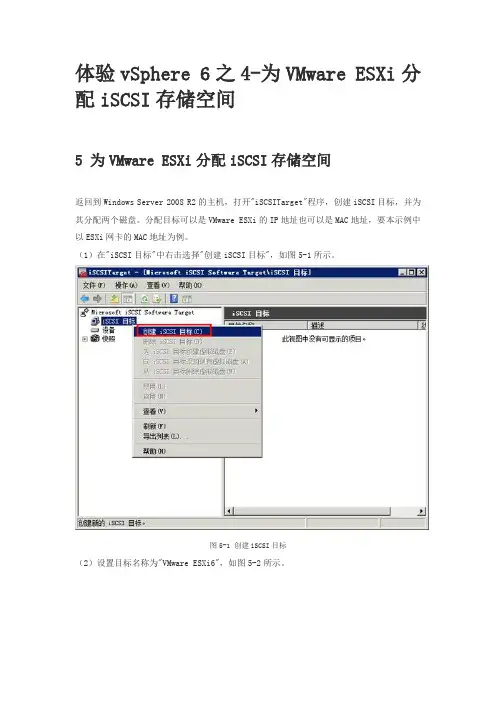

体验vSphere 6之4-为VMware ESXi分配iSCSI存储空间5 为VMware ESXi分配iSCSI存储空间返回到Windows Server 2008 R2的主机，打开"iSCSITarget"程序，创建iSCSI目标，并为其分配两个磁盘。

分配目标可以是VMware ESXi的IP地址也可以是MAC地址，要本示例中以ESXi网卡的MAC地址为例。

（1）在"iSCSI目标"中右击选择"创建iSCSI目标"，如图5-1所示。

图5-1 创建iSCSI目标（2）设置目标名称为"VMware ESXi6"，如图5-2所示。

图5-2 设置目标名称（3）在"iSCSI发起程序标识符"对话框中，单击"高级"按钮，如图5-3所示。

图5-3 高级（4）在"高级标识符"对话框中单击"添加"按钮，如图5-4所示。

图5-4 添加（5）在"添加/编辑标识符"对话框中，在"标识符类型"下拉列表中选择"MAC地址"，并在值中添加VMware ESXi服务器网卡的MAC地址，如图5-5所示。

图5-5 MAC地址（6）如果要查看网卡的MAC地址，可以选中每一个网卡，单击"高级"按钮，在弹出的对话框中，显示MAC地址，如图5-6所示。

图5-6 显示MAC地址（7）对于两台ESXi主机、每个主机4个网卡来说，一共8个MAC地址，都要添加到列表中，如图5-7所示。

图5-7 添加网卡的MAC地址（8）添加目标之后，向iSCSI目标中创建虚拟磁盘，如图5-8所示。

图5-8 创建虚拟磁盘（9）将虚拟磁盘保存在D盘一个文件夹，例如VHD-iSCSI文件夹中，如图5-9所示。

图5-9 设置虚拟磁盘保存位置（10）添加的第一个磁盘文件名为esxi6.vhd，如图5-10所示。

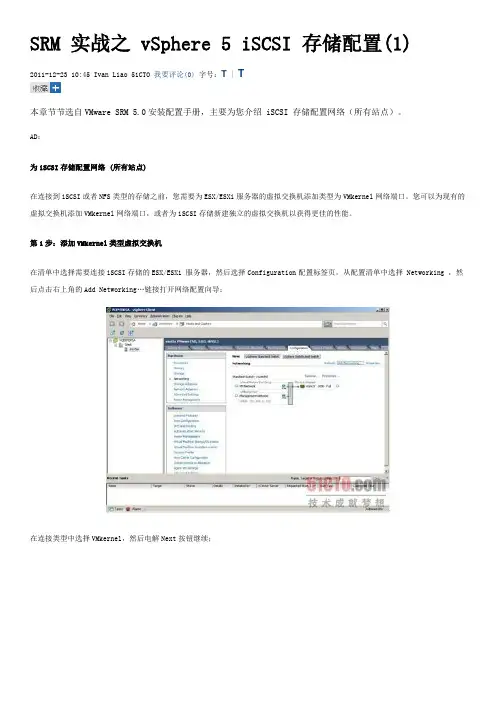

SRM 实战之 vSphere 5 iSCSI 存储配置(1)2011-12-23 10:45 Ivan Liao 51CTO 我要评论(0)字号：T | T本章节节选自VMware SRM 5.0安装配置手册，主要为您介绍 iSCSI 存储配置网络（所有站点）。

AD：为iSCSI存储配置网络 (所有站点)在连接到iSCSI或者NFS类型的存储之前，您需要为ESX/ESXi服务器的虚拟交换机添加类型为VMkernel网络端口。

您可以为现有的虚拟交换机添加VMkernel网络端口，或者为iSCSI存储新建独立的虚拟交换机以获得更佳的性能。

第1步：添加VMkernel类型虚拟交换机在清单中选择需要连接iSCSI存储的ESX/ESXi 服务器，然后选择Configuration配置标签页，从配置清单中选择 Networking ，然后点击右上角的Add Networking…链接打开网络配置向导；在连接类型中选择VMkernel，然后电解Next按钮继续；第2步：为虚拟交换机选择上行网络适配器使用独立的网络适配器作为iSCSI存储连接将会获得更佳的性能。

在此文档示例中将使用vmnic1 作为iSCSI存储连接适配器，vmnic0 默认已经被用于虚拟机以及管理控制台连接；给新建的虚拟交换机端口/端口组命名；第3步：为VMkernel配置连接设置输入IP地址，网络掩码以及配置网关，然后完成配置；新增的vSwitch1交换机中命名为VMK-iSCSI的端口用于iSCSI连接，使用ESX/ESXi服务器的第二块物理网卡vmnic1作为上行网络适配器。

请确定此网络适配器在生产中与您iSCSI存储服务器连接在同一物理交换机，并相应修改防火墙设置。

添加以及配置iSCSI软件适配器(所有站点)vSphere 5默认没有配置 iSCSI 软件适配器，您必须手工添加。

第1步：添加 iSCSI 软件适配器在vSphere Client中选择ESX/ESXi服务器，然后选择 Configuration 标签，在配置清单中选择Storage Adapters ，然后点击Add…链接;点击OK按钮确认添加iSCSI软件适配器;vSphere Client提示您需要在添加适配器后进行配置以访问iSCSI目标。

（图解）在vSS和vDS上创建VMkernel Port（iSCSI、vMotion、NFS和FT）
VMkernel端口是用于ESXi/ESX上的：
∙vMotion
∙iSCSI
∙NFS
∙Fault Tolerance
几个组件的功能的，如果没有VMkernel端口那么，就无法使用上述功能，所以，想要执行上述功能，就需要创建这个端口，下面是创建VMkernel Port的详细步骤：
1、v Sphere Client连接到ESXi/ESX服务器；
2、点击”Configuration”后点击Networking选项；
3、找到vSwitch后点击“Properties”：
4、在vSwitch属性的对话框中点击“Ports”页标签，点击“Add…”：
5、选择“VMkernel”选项，后点击Next：
6、为VMkernel Port设置一个标签（名字），可以根据自己的爱好设定。

然后如果有VLAN则输入
VLAN ID，没有则算；如果需要利用这个VMkernel做vMotion或Fault Tolerance则勾选相关选项，否则不选，然后点击Next：
7、输入VMkernel Port的IP地址、子网掩码和相关的缺省网关后点击Next：
8、最后一次检索相关配置，如果没问题则点击Finish完成配置：
9、创建好之后，可以在vSwitch的Properties里面查看相关的配置信息：
10、到这里就完成所有的VMkernel相关的创建啦，以后如果需要查看相关信息可以在ESXi/ESX
服务器的“Configuration”页标签后查看“Networking”里的相关信息。
