安规认识
1. 安规简介:
安规也就是安全标准规格,安规对制造的装置与电组件有明确的陈述与指导,以提供具有安全与高品质的产品给终端使用者其目的主要是用来防止electric shock, energy hazards, fire, mechanical and heat hazards, radiation hazardschemical hazards等对人体造成
的伤害.
一般地,每一个国家都可以建立自己本国的电气安全标准,但是大多数的电源供给器
制造厂商都是使用IEC,VDE,UL,CSA安全标准作为解决安全之需求.UL与VDE的安全标
准有本质上的差异,UL规格比较集中在防止失火的危险,而VDE规格则比较关于操作人
员的安全,对于电源供给器而言,VDE乃是最严厉的电气安全标准.
安规政策:高压测试和接地测试零缺点.
2. 电源供给器结构安全需求
(1) 空间需求(spacing requirements)
UL, CSA与VDE安全规格在活性组件之间,以及活性组件与固定金属组件之间,强制
规定特定的空间需求,空间需求包括空间距离和沿面距离,空间距离在VDE中又叫间隙距
离, 而在UL中则叫分离距离, VDE标准规格中的沿面距离在UL标准规格中则称为分隔
距离.
空间距离(Creepage distance):在两个导电组件之间或是导电组件与物体界面之间经由
空气分离测得最短直线距离;
沿面距离(clearance):沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间
的最短距离.
(2).电介质测试承受度(dielectric test withstand)
当装置上的额定电压为250Vac或是更小时在UL与CSA标准规格中需要做输入
至输出与输入至地端的高电位隔离测试(HI-POT isolation test).
1 (3).漏电流测量(leakage current measurement)
Oct.1.2008

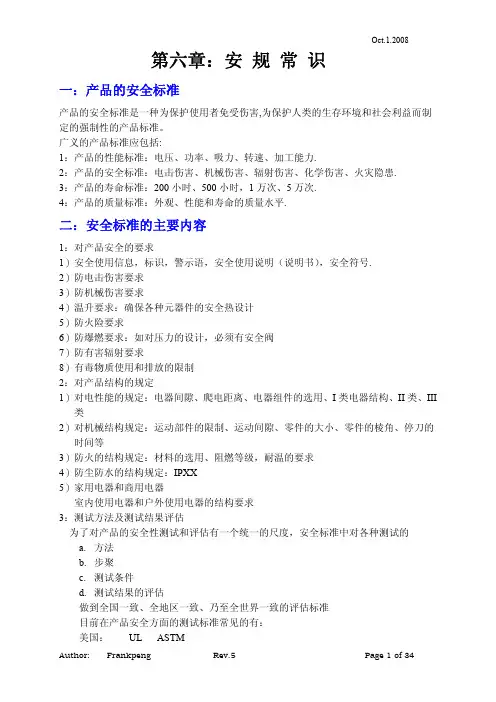

Author: Frankpeng Rev.5 Page 1 of 34 第六章：安 规 常 识 一：产品的安全标准 产品的安全标准是一种为保护使用者免受伤害,为保护人类的生存环境和社会利益而制定的强制性的产品标准。 广义的产品标准应包括: 1：产品的性能标准：电压、功率、吸力、转速、加工能力. 2：产品的安全标准：电击伤害、机械伤害、辐射伤害、化学伤害、火灾隐患. 3：产品的寿命标准：200小时、500小时，1万次、5万次. 4：产品的质量标准：外观、性能和寿命的质量水平. 二：安全标准的主要内容 1：对产品安全的要求 1）安全使用信息，标识，警示语，安全使用说明（说明书），安全符号. 2）防电击伤害要求 3）防机械伤害要求 4）温升要求：确保各种元器件的安全热设计 5）防火险要求 6）防爆燃要求：如对压力的设计，必须有安全阀 7）防有害辐射要求 8）有毒物质使用和排放的限制 2：对产品结构的规定 1）对电性能的规定：电器间隙、爬电距离、电器组件的选用、I类电器结构、II类、III类 2）对机械结构规定：运动部件的限制、运动间隙、零件的大小、零件的棱角、停刀的时间等 3）防火的结构规定：材料的选用、阻燃等级，耐温的要求 4）防尘防水的结构规定：IPXX 5）家用电器和商用电器 室内使用电器和户外使用电器的结构要求 3：测试方法及测试结果评估 为了对产品的安全性测试和评估有一个统一的尺度，安全标准中对各种测试的 a. 方法 b. 步聚 c. 测试条件 d. 测试结果的评估 做到全国一致、全地区一致、乃至全世界一致的评估标准 目前在产品安全方面的测试标准常见的有： 美国： UL ASTM Oct.1.2008
Author: Frankpeng Rev.5 Page 2 of 34 欧洲： EN 国际： IEC ISO 基本上分美国和欧洲为界限的两大派别： UL侧重安全测试方法和产品标准写在一起（如UL1017,UL982） ASTM侧重性能和寿命的测试方法（如ASTM F431,ASTM F558） EN/IEC/ISO将安全测试和性能测试分开编制.(如EN660335是安全标准,EN60312是性能测试方法) 三：安全认证和安全认可 1：安全认证是经一级政府认可的检测和发证机构，通过一系列的试验,来证明受试样品是否符合其相应标准的过程。以上测试,只对样品负责，通常称为Type Test. 安全认证对产品整机而言 安全认可对元器件而言 2：对获得安全认证/认可证书的产品规定 1）获得合格证书 2）允许使用符合相应标准的安全标志、如UL\VDE\CE\CCC 3）允许在相应的市场上销售该产品（如果跨境出口，它是走货的许可证） 4）限制：一旦样品通过该证认可，其安全设计，结构，关键组件，材料就不能随意变化 5）修改对影响安全水平的关键要素发生变化，必须重新申请认可 6）对制造厂的控制：某些安全mark、生产环境、条件和管理水平 四：安全体系及概念 各工业发达国家，为了保护国内消费者的利益，特别是安全方面的利益，都按本国的条件制订了本国的安全标准，以此作为产品设计和认证的依据 这些标准都反映了这些国家或地区的特点. 1：体系 1．1国际统一的体系：IEC 、ISO 1．2地区统一的体系：EN 1．3国家各自独立体系：UL\CSA\BS\VDE\CCC\PSE 2:概念 2．1认证机构(Regulatory/Certification Body) 指受国家政府的批准和委托，有权对产品进行检测评估并发证的机构，通常我们称第三方发证机构 UL CSA TUV VDE DLG BEAB CQC 美国 加拿大 德国 德国 德国 英国 中国 2．2认证标志（Safety Mark）I 在符合相应标准的产品上打上安全标志 例：UL , cUL, ETL, CSA,CE, GS,VDE,BEAB,PSE,CCC 2.2.1强制性认证Mark: CE, C-tick, CCC Oct.1.2008
家电使用安全常识普及
家电是我们日常生活中必不可少的工具，然而，由于一些误操作或者不正确的使用习惯，家电使用过程中也存在一定的安全风险。为了确保我们的家庭生活安全，下面将介绍一些家电使用的常识和安全建议，希望能引起大家的注意和重视。
一、火灾防范安全常识
1. 使用电器时定期清理和检查电线、插座等部件的状况，如若发现有裂纹、老化、短路等情况，应及时更换。
2. 插座上不要插太多电器或使用过多的延长线，以免电线过热引发火灾。
3. 遇到停电或外出时，要切断电源，避免意外事件的发生。
二、使用电器的常规安全规范
1. 使用电器时，确保安装并正确使用插头及插座，以免造成触电。
2. 在使用电器时，不要同时用湿手操作电器，避免触电危险。
3. 若电器出现故障，切勿用手触碰有电的部分，应及时拔掉插头并联系专业人员进行维修。
三、厨房电器使用安全
1. 在使用电饭锅、电磁炉等厨房电器时，应保持周围环境干燥，避免因水滴落入电器而导致触电或短路。
2. 红外线加热器、微波炉等加热类电器应注意安全距离，避免烫伤或燃烧物品引发火灾。
3. 使用电炖锅、电热水壶等烹调设备时，不要长时间离开，以防止煮沸过程发生炸锅的危险。 四、浴室电器使用安全
1. 在使用电热水器和电动剃须刀等浴室电器时，要确保设备远离水源，避免触电事故的发生。
2. 浴室内的电器应定期进行维修检查，确保正常运行，不要在有水蒸气的情况下长时间使用电器。
五、室外电器使用安全
1. 使用电动工具时，应佩戴耐电击的手套，并注意引导线的安全，避免被工具的锋利部分划伤。
2. 室外的电源插座应该防水、防潮，不可暴露在大雨或湿气较大的环境中。
六、儿童家电安全
1. 儿童不应该在没有成人陪同的情况下使用电器，以免发生意外。
2. 家长应教育孩子如何正确使用电器，并切实制定儿童电器使用的规范和安全措施。
家电使用安全是我们每个人都应该重视的问题，只有正确地使用家电并遵守安全规范，才能保护我们的生命财产安全。希望通过以上的安全常识和建议，能够增强大家对家电使用安全的意识，确保家庭的幸福和安全。让我们共同行动起来，营造一个安全、舒适的家居环境。
测试记录
型号 产品重量 电源线长度 容器额定容积 容器最大容积 溢水孔尺寸 接地电阻
10.1 表格：输入功率偏差测量
型号 实测功率(W) 实测电流(A) 功率因数 功率偏差 额定偏差 额定参数
13.2 表格： P
电热器具：1.15倍额定功率(W)
电动器具和联合型器具：1.06倍额定电压(V)…..……...：
测 量 部 位 实测值(mA) 限值(mA)
电源任一极（L/N）—易触及接地金属部件 0.75
电源任一极（L/N）—易触及非金属部件 0.35 peak
13.3 表格： P
试验电压施加部位 试验电压(V) 是否击穿
带电部件—易触及接地金属部件 否
带电部件—易触及非金属部件 否
20.1 稳定性试验 是否翻倒 备注
10° 加水，不加水，开门，不开门 15°
注：个人简单整理，仅供参考，请以标准要求为准 20.2 冲击试验
试验部位 冲击能量[ J ] 冲击次数 结果描述
外壳 0.5 3
旋钮 0.5 3
22.11 可拆卸部件 （样品编号： ）
部位 推力（N）10S 拉力（N）10S 扭矩（Nm） 是否可拆卸
50N 50 30 2 4
50N 50 30 2 4
22.12 手柄等牢固性检查
检查部位 拉力（1min） 是否松动 是否引起危险
手柄 旋钮
把手 操纵杆 不可能受到轴向拉力，15N；
可能受到轴向拉力，30N 是
否 是
否
22.105(EN60335-2-) 带电体通过底部开孔到支撑面距离
检查部位 实测 (mm) 限值
带电体通过底部开孔到支撑面距离 6 mm 10 mm 20 mm
