桥架转弯计算方法

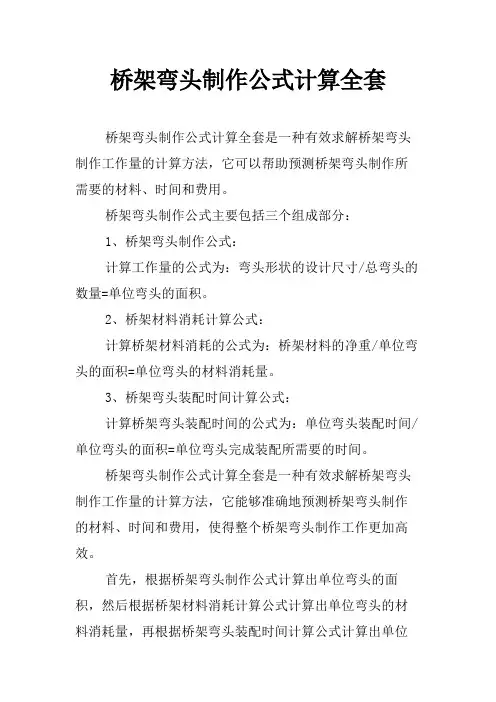

桥架弯头制作公式计算全套

桥架弯头制作公式计算全套是一种有效求解桥架弯头制作工作量的计算方法，它可以帮助预测桥架弯头制作所需要的材料、时间和费用。

桥架弯头制作公式主要包括三个组成部分：

1、桥架弯头制作公式：

计算工作量的公式为：弯头形状的设计尺寸/总弯头的数量=单位弯头的面积。

2、桥架材料消耗计算公式：

计算桥架材料消耗的公式为：桥架材料的净重/单位弯头的面积=单位弯头的材料消耗量。

3、桥架弯头装配时间计算公式：

计算桥架弯头装配时间的公式为：单位弯头装配时间/单位弯头的面积=单位弯头完成装配所需要的时间。

桥架弯头制作公式计算全套是一种有效求解桥架弯头制作工作量的计算方法，它能够准确地预测桥架弯头制作的材料、时间和费用，使得整个桥架弯头制作工作更加高效。

首先，根据桥架弯头制作公式计算出单位弯头的面积，然后根据桥架材料消耗计算公式计算出单位弯头的材料消耗量，再根据桥架弯头装配时间计算公式计算出单位弯头完成装配所需要的时间。这三个公式合起来，就能够准确地预测桥架弯头制作工作量，并且可以有效地控制桥架弯头制作的成本和时间。

此外，桥架弯头制作公式计算全套还可以提高桥架弯头制作的质量，因为通过使用该公式计算出的单位弯头的面积、材料消耗量和完成装配所需要的时间，就可以精确控制桥架弯头的质量，从而保证桥架弯头的结构安全可靠。

最后，通过桥架弯头制作公式计算全套还可以提高桥架弯头制作的工作效率，因为在这种情况下，只需要输入桥架弯头设计尺寸以及总弯头的数量，就可以快速准确计算出桥架弯头制作工作量，从而提高桥架弯头制作的工作效率。

总之，桥架弯头制作公式计算全套是一种有效求解桥架弯头制作工作量的计算方法，它能够准确地预测桥架弯头制作的材料、时间和费用，使得整个桥架弯头制作工作更加高效，也能够提高桥架弯头制作的质量和工作效率。

桥架弯头计算公式

一) 45度弯头:

斜边 = 高度 x 1.4

底边 = 高度

上下翻切口宽度 = 线槽的侧板高度 x 8.1

左右翻切口宽度 = 线槽的底板宽度 x 8.1

例如 : 200(底) x 100(侧) 的线槽,在 1.5米 后要向 上翻 20厘米(高度) ,我们可以这样计算:

斜边 28 = 20 x 1.4

底边 20 = 20

上下翻切口宽度 16.2 = 200 x 8.1

注意 : 高度就是我们要翻的高度, 底边就是弯头做好后弯头的长度,

如我们要把我们做好的弯头刚好放到离我们 1.5 米的支架,就要用到这个 底边了, 1.5米 - 20厘米(底边) = 130 厘米,则我们可以在130的地方开始做弯头,做好后弯头就正好可以放在 1.5 米的支架上了,建议留一点,因为支架可能不直,直接卡死支架就不能往这边调了

二) 30度弯头:

斜边 = 高度 x 2

底边 = 高度 x 1.7 上下翻切口宽度 = 线槽的侧板高度 x 5.4

左右翻切口宽度 = 线槽的底板宽度 x 5.4

例如 : 200(底) x 100(侧) 的线槽,在 1.5米 后要向 左翻 20厘米(高度) ,我们可以这样计算:

斜边 40 = 20 x 2

底边 34 = 20 x 1.7

左右翻切口宽度 5.4 = 100 x 5.4

三) 25度弯头：(度数不一定准,只是为了方便称呼,我个人一般使用高度的倍数 如 1.4倍的弯头, 2 倍的变头,3 倍,4倍,5倍,个人最常用的弯头角度,这个做小幅度高度的弯头看起来最顺眼,角度也没有45度和30度那么死,好盖盖板和放线,当然得现场有空间,一般这点空间还是有的,大家就不能担心了,也推荐大家使用,不管是效果还是装.....,你懂得,嘿嘿...):

斜边 = 高度 x 3

底边 = 高度 x 2.83

上下翻切口宽度 = 线槽的侧板高度 x 3.4

左右翻切口宽度 = 线槽的底板宽度 x 3.4

桥架上下弯计算公式

好的，以下是为您生成的关于“桥架上下弯计算公式”的文章：

咱先来说说桥架这玩意儿啊，它在咱们的电气布线里可太重要啦！就像一条神奇的通道，让电线电缆能规规矩矩地跑起来。

要搞懂桥架上下弯的计算公式，咱们得先明白为啥要算这个。其实啊，就好比咱们走路，有时候要爬坡，有时候要下坡，桥架也是一样，遇到拐弯的地方，就得算准了，不然电线电缆可就不好走啦。

我之前遇到过这么个事儿，有一个工厂的布线改造项目。那工厂的车间布局有点复杂，桥架要穿过各种机器设备和管道。其中有一段就得做个上弯，我和几个工友一开始没算好，就凭着感觉来，结果装上去之后，发现电缆拉起来特别费劲，有些地方甚至都卡住了。这可把我们急坏了，没办法，只能重新拆下来，重新计算重新安装。

那到底怎么算呢？其实桥架上下弯的计算主要涉及到角度和长度。比如说，如果是 30 度的上弯，咱们假设桥架的宽度是 W，高度是 H，那么斜边长度 L 就可以用公式 L = 1.732 × （W + H）来计算。这里的

1.732 可是个关键的数字哦。

再比如说 45 度的上弯，斜边长度 L 就等于 1.414 × （W + H）。这两个公式可得记好了，不然就容易像我之前那样闹笑话。 还有啊，在实际操作中，可不能光会算，还得考虑一些实际情况。比如说，桥架的材质强度够不够，安装的空间够不够大等等。

而且，不同类型的桥架，可能计算公式也会有一点点小差别。比如说，铝合金桥架和镀锌桥架，因为材质的不同，可能在计算弯曲半径的时候就得稍微调整一下。

我记得有一次，我们给一个写字楼安装桥架，那地方要求特别高，既要美观又要实用。我们在计算上下弯的时候，可是小心翼翼，反复核对，就怕出一点差错。最后安装完了，效果特别好，客户也非常满意，那一刻，我们心里别提多有成就感了。

总之啊，桥架上下弯的计算公式虽然看起来有点复杂，但只要咱们多练习，多结合实际情况，就一定能算得准，装得好。这样，咱们的电线电缆就能在桥架里顺顺利利地跑起来，为咱们的各种设备提供稳定的电力啦！

一) 45度弯头:

斜边 = 高度 x 1.4

底边 = 高度

上下翻切口宽度 = 线槽的侧板高度 x 8.1

左右翻切口宽度 = 线槽的底板宽度 x 8.1

例如 : 200(底) x 100(侧) 的线槽,在 1.5米 后要向 上翻 20厘米(高度) ,我们可以这样计算:

斜边 28 = 20 x 1.4

底边 20 = 20

上下翻切口宽度 16.2 = 200 x 8.1

注意 : 高度就是我们要翻的高度, 底边就是弯头做好后弯头的长度, 如我们要把我们做好的弯头刚好放到离我们 1.5 米的支架,就要用到这个 底边了, 1.5米 - 20厘米(底边) = 130 厘米,则我们可以在130的地方开始做弯头,做好后弯头就正好可以放在 1.5 米的支架上了,建议留一点,因为支架可能不直,直接卡死支架就不能往这边调了

二) 30度弯头:

斜边 = 高度 x 2

底边 = 高度 x 1.7 上下翻切口宽度 = 线槽的侧板高度 x 5.4

左右翻切口宽度 = 线槽的底板宽度 x 5.4

例如 : 200(底) x 100(侧)的线槽,在1.5米后要向左翻20厘米(高度) ,我们可以这样计算:

斜边 40 = 20 x 2

底边 34 = 20 x 1.7

左右翻切口宽度 5.4 = 100 x 5.4

三) 25度弯头：

(度数不一定准,只是为了方便称呼,我个人一般使用高度的倍数如1.4倍的弯头,2倍的变头,3倍,4倍,5倍,个人最常用的弯头角度,这个做小幅度高度的弯头看起来最顺眼,角度也没有45度和30度那么死,好盖盖板和放线。

斜边 = 高度 x 3

底边 = 高度 x 2.83

上下翻切口宽度 = 线槽的侧板高度 x 3.4

左右翻切口宽度 = 线槽的底板宽度 x 3.4

四) 15度的弯头:

斜边 = 高度 x 4

底边 = 高度 x 3.9

上下翻切口宽度 = 线槽的侧板高度 x 2
