- 1 - 共源极放大器增益
共源极放大器是一种常用的模拟电路，其主要作用是放大输入信号的幅值。在设计共源极放大器时，通常需要考虑增益、带宽、噪声等因素。
增益是共源极放大器最重要的性能指标之一，它表示输出信号的幅值与输入信号幅值之间的比例关系。增益的大小取决于放大器的结构和工作点设置。通常情况下，增益可以通过改变放大器的电路参数来实现。
为了在最大化增益的同时保持放大器的稳定性，需要注意放大器的带宽和稳定性。带宽指的是放大器可以放大信号的频率范围，通常用-3dB带宽来表示。稳定性则是指放大器输出的信号不会随着输入信号或温度的变化而发生不可预测的变化。
除了上述因素外，噪声也是共源极放大器设计中需要考虑的因素之一。噪声可以影响放大器的信噪比，从而影响放大器的性能。
综上所述，共源极放大器的增益是设计中最重要的性能指标之一，需要考虑多个因素来确保放大器的性能。

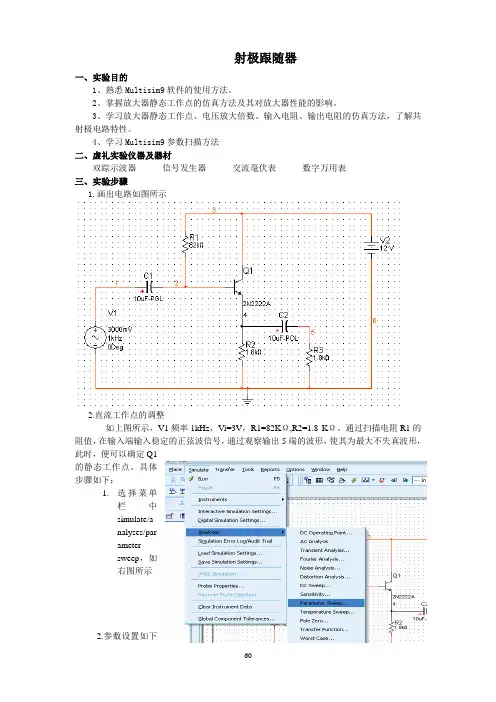

60 射极跟随器
一、实验目的
1、熟悉Multisim9软件的使用方法。
2、掌握放大器静态工作点的仿真方法及其对放大器性能的影响。
3、学习放大器静态工作点、电压放大倍数、输入电阻、输出电阻的仿真方法，了解共射极电路特性。
4、学习Multisim9参数扫描方法
二、虚礼实验仪器及器材
双踪示波器 信号发生器 交流毫伏表 数字万用表
三、实验步骤
1.画出电路如图所示
2.直流工作点的调整
如上图所示，V1频率1kHz，Vi=3V，R1=82KΩ,R2=1.8 KΩ。通过扫描电阻R1的阻值，在输入端输入稳定的正弦波信号，通过观察输出5端的波形，使其为最大不失真波形，此时，便可以确定Q1的静态工作点。具体步骤如下：
1. 选择菜单栏中simulate/analyses/parameter
sweep，如右图所示
2.参数设置如下 61 图所示
2. 点击上图中按钮“More>>”，出现如下图所示
3. 点击按钮“Edit Analysis”，如下图所示
☆把其中的end time 设置为0.1秒，如果太大，那计算机计算时间将会变得很长
4.点击OK
5.设置输出如下图所示 62
※其中的$5就是输出电阻上的“5”编号
6.点击Simulate按钮
7.出现如下图形
8.用鼠标左键单击图形，选出一个虚拟矩形框，如下所示
9.结果如下，图形被放大。其中有很多条用不同颜色表示仿真图形重叠在一起。 63
10.单击工具栏，便出现如下所示数据
找max y 和min y所对应行的数据，他们数据差别最小的便是我们要的数据。找到它所对应的电阻阻值（该例题为138kΩ），去更改R1的阻值。
11.更改电路图如下
1 一 毕业设计（论文）进展情况
运算放大器是许多模拟系统和混合数字信号系统中的一个完整部分,也是构成这些系统的基本单元. 因而设计高性能的运算放大器可以使系统的总体性能得到提高。
一、两级运算放大器分析
两级CMOS运算放大器的设计
VDDVSSM1M2M3M4M5M6M7M8VnCLCcvoutvin1vin2irefxy3
Id5
两级CMOS运算放大器
1、基本目标
参照《CMOS模拟集成电路设计第二版》p223.例6.3-1设计一个CMOS两级放大器，满足以下指标：
5000/(74)vAVVdb 2.5DDVV 2.5SSVV
5GBMHz 10LCpF 10/SRVs
outVV范围=2 1~2ICMRV 2dissPmW
相位裕度：60
为什么要使用两级放大器，两级放大器的优点：
单级放大器输出对管产生的小信号电流直接流过输出阻抗，因此单级电路增益被抑制在输出对管的跨导与输出阻抗的乘积。在单级放大器中，增益是与输出摆幅是相矛盾的。要想得到大的增益我们可以采用共源共栅结构来极大地提高输出阻抗的值，但是共源共栅结构中堆叠的MOS管不可避免地减少了输出电压的范围。因为多一层管子就要至少多增加一个管子的过驱动电压。这样在共源共栅结构的增益与输出电压范围相矛盾。为了缓解这种矛盾引进了两级运放，在两极运放中将这两点各在不同级实现。如本文讨论的两级运 2 放，大的增益靠第一级与第二级相级联而组成，而大的输出电压范围靠第二级这个共源放大器来获得。
典型的无缓冲CMOS运算放大器特性
边界条件 要求
工艺规范 见表2、3
电源电压 %105.2V
电源电流 100Μa
工作温度范围 0~70°
特性 要求
增益 dB70
增益带宽 5MHz
建立时间 s1
共源放大器和共栅放大器是电子电路中常见的放大器电路，它们在信号处理和放大方面都有着重要的作用。接下来，我们将从原理、特点、优缺点等方面对这两种放大器进行详细的比较，为大家介绍它们的异同之处。
一、原理
1. 共源放大器：
共源放大器是以场效应管作为放大器的主要元件，通过控制场效应管的栅极电压来调节电流，从而实现信号的放大。在共源放大器中，输入信号加在场效应管的栅极上，输出信号则从场效应管的漏极处获取。
2. 共栅放大器：
共栅放大器也是以场效应管作为放大器的主要元件，不同的是输入信号加在场效应管的源极上，输出信号则从场效应管的漏极处获取。它的特点是输入阻抗较低，输出阻抗较高。
二、特点
1. 共源放大器：
- 输入阻抗高，输出阻抗低；
- 增益高，稳定性好；
- 输入和输出信号之间有180°相位差； - 适合于需要较高放大倍数的场合。
2. 共栅放大器：
- 输入阻抗低，输出阻抗高；
- 增益低，但稳定性好；
- 输入和输出信号之间无相位差；
- 适合于需要高输入阻抗和低输出阻抗的场合。
三、优缺点
1. 共源放大器的优点：
- 增益高，适合需要较大放大倍数的场合；
- 稳定性好，不易受外部环境影响。
缺点：
- 输入阻抗较高，不适合需要高输入阻抗的场合；
- 输出阻抗较低，对负载影响较大。
2. 共栅放大器的优点：
- 输入阻抗低，适合需要高输入阻抗的场合；
- 输出阻抗高，对负载影响小。
缺点： - 增益低，适合需要较小放大倍数的场合；
- 稳定性好，但对外部环境影响较大。
结论
从上面的比较可以看出，共源放大器和共栅放大器在原理、特点、优缺点等方面都有着明显的差异。在实际应用中，需要根据具体的放大要求和环境条件来选择适合的放大器类型。在一些需要较大放大倍数和稳定性较高的场合，可以选择共源放大器；而在一些需要高输入阻抗和低输出阻抗的场合，可以选择共栅放大器。希望本文的介绍可以对大家有所帮助。扩展部分：共源放大器和共栅放大器的应用
