热扎钢筋等级和直径符号

强度等

级代号 外形 钢种 公称直径

mm 符号 主要用途 常常使用资料

HPB235 光圆 低碳钢 8--20

非预应力 Q235

HRB335

月牙肋 合金钢 6--50

非预应力、预应力 20MnSi

HRB400 6--50 25MnSi

RRB400 6--50

预应力 40Si2MnV

钢筋的标注 在图样中一般采取引出线的方法，详细有以下两种标注方法：

①标注钢筋的根数、直径和等级 ②标注钢筋的等级、直径和相邻钢筋中心距

3Ф20： Ф8 @ 200：

3：暗示钢筋的根数

Ф：暗示钢筋等级直径符号

20：暗示钢筋直径 Ф：暗示钢筋等级直径符号

8：暗示钢筋直径

@：相等中心距符号

200：相邻钢筋的中心距（≤200mm）

一般钢筋的暗示方法

称号 图例 称号 图例 称号 图例

钢筋

断面 带直钩的

钢筋端部 半圆形弯钩

的钢筋塔接

无弯钩的钢筋端部 带丝扣钢筋端部 半直钩的

钢筋端部

半圆形弯钩

的钢筋端部 无弯钩的钢筋塔接 套管接头

常常使用构件的代号

序号 称号 代号 序号 称号 代号 序号 称号 代号

1 板 B 15 吊车梁 DL 29 基础 J

2 屋面板 WB 16 圈梁 QL 30 设备基础 SJ

3 空心板 KB 17 过梁 GL 31 桩 ZH

4 槽形板 CB 18 连络梁 LL 32 柱间支撑 ZC

5 折板 ZB 19 基础梁 JL 33 垂直支撑 CC

6 密筋板 MB 20 楼梯梁 TL 34 水平支撑 SC

7 楼梯板 TB 21 懔条 LT 35 梯 T

8 盖板或沟盖板 GB 22 屋架 WJ 36 雨蓬 YP 9 挡雨板或口板檐板 YB 23 托架 TJ 37 阳台 YT

10 吊车平安走道板 DB 24 天窗架 CJ 38 梁垫 LD

11 墙板 QB 25 框架 KJ 39 预埋件 M

12 天沟板 TGB 26 钢架 GJ 40 天窗端壁 TD

13 梁 L 27 支架 ZJ 41 钢筋网 W

14 屋面梁 WL 28 柱 Z 42 钢筋骨架 G

一、 梁上主筋和梁下主筋同时暗示方法 ：

⑴ 3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.

⑵ 2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18.

⑶ 4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.

⑷ 3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.

二、 梁上部钢筋暗示方法：（标在梁上支座处）

⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍.

⑵ 2Φ22+（4Φ12） 暗示2Φ22 为通长，4φ12架立筋，用于六肢箍.

⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25.

⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，平均安插. 三、 梁腰中钢筋暗示方法： ⑴ G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12.

⑵ G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14.

⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22.

⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18.

四、 梁下部钢筋暗示方法：（标在梁的下部） ⑴ 4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内. ⑵ 6Φ25

2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25. ⑶ 6Φ25 （-2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座.下排筋 5Φ25，通长安插.

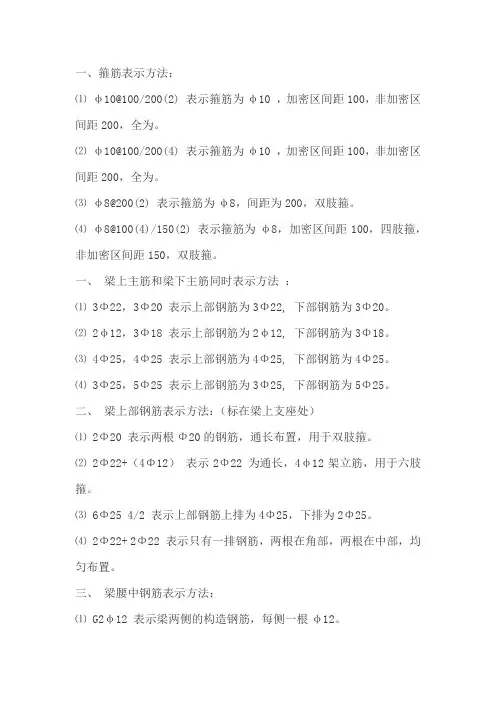

一、箍筋暗示方法：

⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍. ⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍. ⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍. ⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.

一、 梁上主筋和梁下主筋同时暗示方法 ：

⑴ 3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.

⑵ 2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18. ⑶ 4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.

⑷ 3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.

二、 梁上部钢筋暗示方法：（标在梁上支座处）

⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍.

⑵ 2Φ22+（4Φ12） 暗示2Φ22 为通长，4φ12架立筋，用于六肢箍.

⑶ 6Φ25

4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25.

⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，平均安插. 三、 梁腰中钢筋暗示方法： ⑴ G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12.

⑵ G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14.

⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22.

⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18. 四、 梁下部钢筋暗示方法：（标在梁的下部） ⑴ 4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内.

⑵ 6Φ25 2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25. ⑶ 6Φ25 （-2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座.下排筋 5Φ25，通长安插. 五、 标注示例： KL7（3）300×700

Y500×250

φ10@100/200(2) 2Φ25

N4Φ18

（-0.100）

4Φ25 6Φ25 4/2 6Φ25

4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25

300×700

N4φ10 KL7(3) 300×700 暗示框架梁7，有三跨，断面宽300，高700.

Y500×250 暗示梁下加腋，宽500，高 250.

N4Φ18 暗示梁腰中抗扭钢筋.

φ10@100/200(2) 2Φ25

暗示箍筋和架立筋.

暗示梁上皮标高.

钢筋混凝土粘结锚固才能可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力.②混凝土收缩，将钢筋牢牢握固而发生磨擦力.③钢筋概况凹凸不服与混凝土之间发生的机械咬合作用，也称咬合力.④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固才能. 为了呵护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有呵护层（图3.3.3）.根据钢筋混凝土布局设计规范规定，梁、柱的呵护层最小厚度为25mm，板和墙的呵护层厚度为10～15mm.

正筋就是正弯矩筋,简单的说,就是对于受弯构件来讲,如梁板等,下部受拉的部位的钢筋,对于持续梁板,一般就在跨中,

同理,负筋一般在支座处(上部受拉)

通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采取搭接毗连形式，包管梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两头应按受拉锚固的钢筋 贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径.贯通筋既可以是受力钢筋，也可以是架力钢筋.

支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋.一般布局构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋.当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋. 至于端支座负筋，中间支座负筋就是两头的和中间的

盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋

现在板中差未几都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的分歧也纷歧样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4
