防水卷材检验方法作业指导书

防水材料检验作业指导书1.适用范围本作业指导书适用于沥青防水卷材、合成高分子防水卷材、防水涂料等部分建筑防水材料性质的试验。

2.编制依据GB 18173.1—2012 《高分子防水材料第一部分片材》GB/T 529—2008 《硫化橡胶或热塑性橡胶撕裂强度的测定》（裤形、直角形和新月形试样）GB/T 328.1—2007 《沥青和高分子防水卷材抽样规则》GB/T 328.5—2007 《高分子防水卷材厚度、单位面积质量》GB/T 328.7—2007 《高分子防水卷材长度、宽度、平直度和平整度》GB/T 328.9—2007 《高分子防水卷材拉伸性能》GB/T 328.10—2007 《沥青和高分子防水卷材不透水性》GB/T 328.13—2007 《高分子防水卷材尺寸稳定性》GB/T 328.15—2007 《高分子防水卷材低温弯折性》GB/T 328.19—2007 《高分子防水卷材撕裂性能》GB/T 328.27—2007 《沥青和高分子防水卷材吸水性》3.检测项目防水卷材：拉伸性能、不透水性、低温弯折性、尺寸定稳性、撕裂性能、吸水性。

4.防水卷材检测技术1 拉伸性能仪器设备电子拉力试验机：有连续记录力和对应距离的装置，能按下面规定的速度均匀的移动夹具。

拉力试验机有足够的量程，至少2000N，夹具移动速度（100±10）mm/min和（500±50）mm/min，夹具宽度不小于50mm。

试验步骤试件准备a、试件表面的非持久层应去除。

b、试件在试验前在（23±2）℃和相对湿度（50±5）%条件下至少放置20h步骤将试件紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条直线上。

为防止试件产生任何松弛推荐加载不超过5N的力。

试验在（23±2）℃进行，夹具移动的恒定速度为方法A（100±10）mm/min，方法B（500±50）mm/min。

######工程技术有限责任公司建筑防水卷材检验作业指导书文件编号：版本号：分发号：编制：批准：生效日期：年月日建筑防水卷材检验作业指导书1、目的检测建筑工程或相近工程用防水卷材2、范围适用于建筑防水卷材。

3、执行标准3.1《建筑防水卷材试验方法》GB/T 328.1-2007～～GB/T328.27-20074、仪器设备4.1 电子式万能试验机 WHSD-100/Ⅰ级4.2电动不透水仪DTS-6/0.01MPa4.3低温试验箱10X-170-40/0.1℃4.4低温柔度弯曲仪ZSY-1/0.1℃4.5电热鼓风恒温干燥箱101-3A/1℃4.6电子数显卡尺SF2000/0.01mm4.7电子天平ESJ210-4B4.8所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。

5、人员要求检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。

6、试验条件6.1 送至试验室的试样在试验前，应原封放于干燥处并保持在15~30℃范围内一定时间，试验室温度应每日记录。

6.2在裁取试样前样品应在（20±10）℃放置至少24h。

在裁取试件前试样应在（20±3）℃放置至少20h。

试件在试验前在（23±2）℃和相对湿度（30~70）％的条件下放置至少20h。

6.3 物理性能试验所用的水应为蒸馏或洁净的淡水（饮用水），所用溶剂应为化学纯或分析纯。

7、试样7.1 将取样的一卷卷材切除距外层头2500mm后，顺纵向截取长度为500mm的全幅卷材两块，一块作物理性能试验试件用，另一块备用。

7.2 试件所取部位需符合GB328.1—2007之规定。

8. 外观8.1沥青防水卷材（1）执行标准GB/T328.2-2007（2）试验条件：常温。

有争议时，在（23±2）℃条件下进行。

防水材料检验作业指导书1. 引言本文档旨在提供防水材料检验的作业指导，以确保防水材料的质量和可靠性。

通过遵循本指导书，操作人员将能够准确执行防水材料检验操作，并确保所检材料符合相关标准和规范。

2. 检验准备在进行防水材料检验之前，需要进行以下准备工作：•确定所需检验的防水材料种类和规格。

•准备检验仪器和设备，如压力计、温度计、计时器等。

•准备检验样品，从不同批次中随机选取代表性样品。

•阅读和理解相关的标准和规范。

3. 检验步骤3.1 外观检验外观检验是防水材料检验的第一步，旨在确定样品表面是否有明显的缺陷或污染。

操作步骤如下：1.将样品放置在干净的检验台上。

2.检查样品表面是否存在划痕、凹凸、气泡等缺陷。

3.检查样品表面是否有油渍、尘埃等污染。

3.2 物理性能检验物理性能检验是对防水材料进行力学性能和耐久性能的评估。

常见的物理性能检验包括：•强度测试：对材料的抗拉强度、弯曲强度等进行测试。

•耐候性测试：暴露样品在不同气候条件下，检测其抗紫外线、耐热和耐寒性能。

•疲劳性能测试：对样品在不同载荷下进行多次循环加载，观察其疲劳寿命和性能变化。

3.3 化学性能检验化学性能检验主要是对防水材料的化学成分和耐化学品性能进行评估。

常见的化学性能检验包括：•成分分析：通过使用化学分析仪器，确定材料中各成分的含量。

•耐化学品性能测试：将材料暴露在不同化学品中，观察其耐受性和性能变化。

3.4 抗渗性检验抗渗性是衡量防水材料性能的重要指标之一。

抗渗性检验的步骤如下：1.准备好检验装置，如压力计和渗透介质。

2.将样品放置在压力计下方，并用渗透介质完全覆盖。

3.施加一定的压力，以模拟不同工况下的渗透压力。

4.观察样品是否出现渗漏情况。

3.5 其他检验根据具体的防水材料类型和要求，可以进行其他的检验项目，如导热性能测试、阻燃性能测试等。

4. 检验记录和报告每次进行防水材料检验时，都应当准确记录检验过程中的数据和观察结果。

检验记录应包括样品信息、检验项目、数据和结论等内容。

作业指导书主题：作业指导书第30页共154页高分子防水卷材试验作业指导书一、试验目的为了更好地指导防水卷材检测实验，减少试验偏差。

二、试验范围适用于高分子屋面防水卷材的测定。

三、试验依据《高分子防水材料第1部分片材》(GB18173.1-2012)《建筑防水卷材试验方法第9部分：高分子防水卷材拉伸性能》(GB/T328.9-2007)《建筑防水卷材试验方法第10部分：高分子防水卷材不透水》(GB/T328.10-2007)《建筑防水卷材试验方法第15部分：高分子防水卷材低温弯折性》(GB/T328.15-2007)四、试验准备及检定方法将规格尺寸检测合格的卷材展平后在(23±2)℃，相对湿度(60±15)%标准试验条件下静置24h。

按表1裁取试样，试片距卷材边缘不得小于100mm。

裁切复合片时应顺着织物的纹路，尽量不破坏纤维并使工作部分保证最多的纤维根数。

表1项目PVC卷材三元乙丙橡胶(JL1)聚乙烯丙纶丝(FS2) H类、G类L类、P类、GL类拉伸性能GB/T528哑铃Ⅰ型150mm×50mm GB/T528-2009哑铃Ⅰ型200mm×25mm拉伸速度(250±50)mm/min拉伸速度(100±10)mm/min拉伸速度(500±50)mm/min100mm/min纵横向各5个不透水性150mm×150mm，3个低温弯折性100mm×25mm，纵横向各2个120mm×50mm，纵横向各2个撕裂强度GB/T529中的无割口直角试样，横纵各5个拉伸速度(250±50)mm/min拉伸速度(100±10)mm/min拉伸速度(500±50)mm/min100mm/min注：L类、P类、GL类按GB/T328.9-2007中方法A进行试验，夹具间距90mm，伸长率用70mm的标线间距离计算，P类伸长率取最大拉力时伸长率，L类、GL类伸长率取断裂伸长率。

防水卷材检测作业指导书1000字一、实验目的1、掌握防水卷材检测的基本原理、方法和操作规程2、了解防水卷材各项技术指标的测定方法二、实验设备1、数显万能材料试验机2、引力天平3、大切割刀、样品切割模具4、金相显微镜5、导电仪、子午线仪、厚度计6、擅长防水卷材检测的专业人员。

三、实验步骤1、对防水卷材的雨打试验（1）试样制备选取一定大小的防水卷材，按照所需要的尺寸进行切割，去除尺寸不符合要求的部分，制备出所需要的试样。

（2）试验环境在试验室制备良好的环境，保持相对湿度为85%~95%，样品在环境中应放置24小时。

（3）试验设备将所制备的试样固定在雨淋试验架上，设定试验参数，进行雨淋试验。

（4）数据处理将进行雨淋试验后的防水卷材表面进行观察、拍照和记录，达到对防水卷材水密性和耐候性能的检测目的。

2、对防水卷材的拉伸试验（1）试样制备依据所规定的试样尺寸，使用大切割刀进行切割，将所制备的试样进行打包保存。

（2）试验设备将上述制备好的试样安装在数显万能材料试验机上，进行拉伸试验，并测出其最大力值和伸长值。

（3）数据处理通过拉伸试验获取的数据，进行统计和分析，检测防水卷材的物理性能是否符合要求。

3、对防水卷材的表面形态检测（1）试样制备选择防水卷材中心部位进行一定大小的切割，使得切口的长度足够进行观察和拍照。

（2）试验设备使用金相显微镜进行防水卷材的表面形态检测。

（3）数据处理通过观察、拍照和记录的方式，对在表面形态上存在的问题进行检测，并检测各项技术指标是否符合要求。

四、实验注意事项1、实验过程中应注意安全，避免试验设备的损坏和误操作，设备废品及试样应在规定的地点进行处理，并统一销毁。

2、对于实验室各项设备的管理和维护工作要做到有人负责，有规范的操作流程和检查制度。

3、在试验之前应对检测设备和材料进行校准，保证其精度和准确性，以便获取合理的检测结果。

4、在样品处理和试验过程中应精心操作、严格按照操作规程进行操作。

防水卷材作业指导书黑龙江铁工建设工程质量检测有限公司一.执行标准：GB/T18243-2008 《塑性体改性沥青防水卷材》GB/T328-2007 《建筑防水卷材试验方法》第1--27部分GB/T18173.1-2006 《高分子防水卷材第一部分片材》GB/T18242-2008 《弹性体改性沥青防水卷材》GB/T18173.1-2006 《高分子防水卷材第一部分片材》GB/T2941-2006 《橡胶物理实验方法试样制备和调节通用程序》二．沥青防水卷材尺寸外观抽取成卷卷材放在平面上，小心展开卷材，用肉眼检查整个卷材上、下表面有无气泡、裂纹、孔洞或裸露斑、疙瘩或任何其他能观察到的缺陷存在。

①机械测量法开始测量前检查测量装置的零点，在所有测量结束后再检查一次。

在检查厚度时，测量装置下足应避免材料变形。

②光学测量法任何有表面结构或背衬的卷材用光学法测量厚度。

三．高分子防水卷材尺寸外观抽取成卷塑料、橡胶卷材的一部分，在平面上展开，在卷材两面和切割断面上检查有无气泡、裂纹、孔洞或裸露斑、疙瘩或任何其他能观察到的缺陷存在。

保证卷材和测量装置的测量面没有污染，在开始测量前检查测量装置的零点，在所有测量结束后再检查一次。

测量厚度时，测量装置下足慢慢落下避免使试件变形。

在卷材宽度方向均匀分布10点测量并记录厚度，最边的测量点应距离卷材边缘100mm四．沥青和高分子防水卷材尺寸稳定性仪器设备：1．鼓风烘箱：无新鲜空气进入达到80±2℃。

2．热电偶，链接到外面的电子温度计在温度测量范围内精确到±1℃。

3．钢板：280*80*6mm用于裁切，它作为模板来去除露出涂盖层，在放置测量标记和测量期间平压试件。

4．玻璃板：涂有滑石粉。

试件：5个250*50mm的试件试验方法：方法一当采用光学方法，试件上的相关长度在（23±2）摄氏度用长度测量装置测量精确到1mm。

为此，用于裁取的钢板放在测量基点和铝标签上，长臂规上圆锥的中心此时放入测量基点，用画线钉在铝标签上画弧形测量标记。

XXXXX新型防水材料有限公司防水卷材作业指导书文件编号：JS/WJ-2015编制:审核:批准:2015年1月1日颁布2015年1月10日实施XXXXX新型防水材料有限公司颁布防水卷材作业指导书1・适用范本作业指导书适用于胶粉改性沥青防水卷材、弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、白粘聚合物改性沥青防水卷材建筑防水材料性的作业指导书。

2.编制依据《屋面工程质量验收规范》GB 50207-2002《沥青复合胎柔性防水卷材》JC/T690-2008《弹性体改性沥青防水卷材》(GB18242-2008)《塑性体改性沥青防水卷材》(GB18243-2008)《聚合物改性沥青复合胎防水卷材》(DBJ01-53-2001)《自粘聚合物改性沥青防水卷材》(GB23441-2009)《建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能》(GB/T328. 8-2007)《沥青防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性》(GB/T328. 10-2007)《沥青防水卷材试验方法第11部分：沥青防水卷材耐热性》(GB/T328. 11-2007)《沥青防水卷材试验方法第14部分：沥青防水卷材低温柔性》(GB/T32& 14-2007)《沥青防水卷材试验方法第26部分：沥青防水卷材可溶物含量》(GB/T328. 26-2007)2组批规则弹性体改性沥青防水卷材、塑性体改性沥青防水卷材、自粘聚合物改性沥青防水卷材、胶粉改性沥青防水卷材：以同一类型、同一规格10000m2为一批，不足10000m2时亦可作为一批。

3试验项目及试验方法3.1试验项目(1)拉力(2)最大拉力时延伸率(玻纤胎卷材无此项)(3)不透水性(4)低温柔性(5)耐热性(6)可溶物含量3.2试验方法被检测的卷材试样在试验而，应在(23 ±2)°C标准试验条件下至少放置20h。

按表1裁取试样, 试样距卷材边缘不得小于100mm。

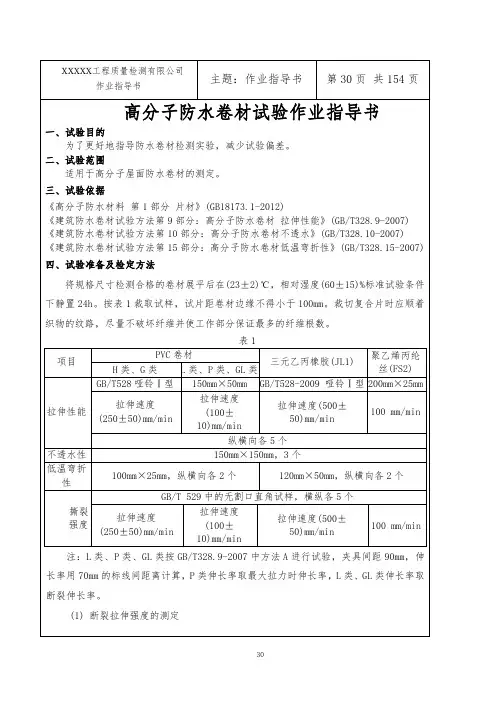

XXXXX工程质量检测有限公司作业指导书主题：作业指导书第30页共154页高分子防水卷材试验作业指导书一、试验目的为了更好地指导防水卷材检测实验，减少试验偏差。

二、试验范围适用于高分子屋面防水卷材的测定。

三、试验依据《高分子防水材料第1部分片材》(GB18173.1-2012)《建筑防水卷材试验方法第9部分：高分子防水卷材拉伸性能》(GB/T328.9-2007)《建筑防水卷材试验方法第10部分：高分子防水卷材不透水》(GB/T328.10-2007)《建筑防水卷材试验方法第15部分：高分子防水卷材低温弯折性》(GB/T328.15-2007)四、试验准备及检定方法将规格尺寸检测合格的卷材展平后在(23±2)℃，相对湿度(60±15)%标准试验条件下静置24h。

按表1裁取试样，试片距卷材边缘不得小于100mm。

裁切复合片时应顺着织物的纹路，尽量不破坏纤维并使工作部分保证最多的纤维根数。

表1项目PVC卷材三元乙丙橡胶(JL1)聚乙烯丙纶丝(FS2) H类、G类L类、P类、GL类拉伸性能GB/T528哑铃Ⅰ型150mm×50mm GB/T528-2009哑铃Ⅰ型200mm×25mm拉伸速度(250±50)mm/min拉伸速度(100±10)mm/min拉伸速度(500±50)mm/min100mm/min纵横向各5个不透水性150mm×150mm，3个低温弯折性100mm×25mm，纵横向各2个120mm×50mm，纵横向各2个撕裂强度GB/T529中的无割口直角试样，横纵各5个拉伸速度(250±50)mm/min拉伸速度(100±10)mm/min拉伸速度(500±50)mm/min100mm/min注：L类、P类、GL类按GB/T328.9-2007中方法A进行试验，夹具间距90mm，伸长率用70mm的标线间距离计算，P类伸长率取最大拉力时伸长率，L类、GL类伸长率取断裂伸长率。

防水材料检验作业指导书防水材料检验作业指导书一、检验目的防水材料的使用范围广泛，包括建筑防水、地下设施防水等，对材料的防水性能要求较高。

本次检验旨在对防水材料的性能进行全面、准确的检测，确保其符合相关标准和技术要求，以提高防水材料的使用性能和质量。

二、检验范围本次检验主要包括以下几方面的性能测试：1. 防水材料的抗渗透性能检测；2. 防水材料的抗拉强度检测；3. 防水材料的耐久性检测；4. 防水材料的粘结强度检测；5. 防水材料的耐候性检测。

三、检验仪器及设备准备1. 渗透试验设备：用于测试防水材料的抗渗透性能；2. 牵引试验机：用于测试防水材料的抗拉强度；3. 加热设备：用于测试防水材料的耐久性；4. 粘接强度测试仪：用于测试防水材料的粘结强度；5. 水浸仪：用于测试防水材料的耐候性。

四、检验步骤及方法1. 抗渗透性能检测：（1）按照样品尺寸要求，将防水材料制作成规定大小的试片；（2）准备好渗透试验设备，调整好试验参数；（3）将试片放入渗透试验设备中，进行试验；（4）记录试验结果，判断防水材料的抗渗透性能是否符合标准要求。

2. 抗拉强度检测：（1）按照样品尺寸要求，将防水材料制作成规定大小的试片；（2）准备好牵引试验机，调整好试验参数；（3）将试片放入牵引试验机中，进行试验；（4）记录试验结果，计算防水材料的抗拉强度值。

3. 耐久性检测：（1）将防水材料放入加热设备中，进行恒温加热处理；（2）根据加热设备的要求进行加热时间和温度设定；（3）取出加热后的防水材料样品，进行抗渗透性能检测；（4）记录试验结果，判断防水材料的耐久性是否符合标准要求。

4. 粘结强度检测：（1）准备好粘接强度测试仪，根据要求调整好试验参数；（2）按照样品尺寸要求，将防水材料制作成规定大小的试片；（3）将试片粘接到标准基材上，进行试验；（4）记录试验结果，计算防水材料的粘结强度值。

5. 耐候性检测：（1）将防水材料放入水浸仪中，进行水浸处理；（2）根据水浸仪的要求进行水浸时间和温度设定；（3）取出水浸后的防水材料样品，进行抗渗透性能检测；（4）记录试验结果，判断防水材料的耐候性是否符合标准要求。

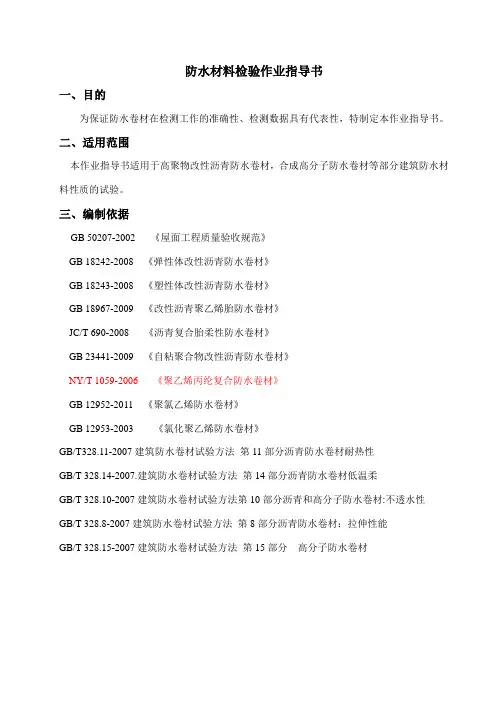

防水材料检验作业指导书一、目的为保证防水卷材在检测工作的准确性、检测数据具有代表性，特制定本作业指导书。

二、适用范围本作业指导书适用于高聚物改性沥青防水卷材，合成高分子防水卷材等部分建筑防水材料性质的试验。

三、编制依据GB 50207-2002 《屋面工程质量验收规范》GB 18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》JC/T 690-2008 《沥青复合胎柔性防水卷材》GB 23441-2009 《自粘聚合物改性沥青防水卷材》NY/T 1059-2006 《聚乙烯丙纶复合防水卷材》GB 12952-2011 《聚氯乙烯防水卷材》GB 12953-2003 《氯化聚乙烯防水卷材》GB/T328.11-2007建筑防水卷材试验方法第11部分沥青防水卷材耐热性GB/T 328.14-2007.建筑防水卷材试验方法第14部分沥青防水卷材低温柔GB/T 328.10-2007建筑防水卷材试验方法第10部分沥青和高分子防水卷材:不透水性GB/T 328.8-2007建筑防水卷材试验方法第8部分沥青防水卷材：拉伸性能GB/T 328.15-2007建筑防水卷材试验方法第15部分高分子防水卷材四、样品接收1、以同一类型，同一规格，100002为一批，不足100002亦可为一批。

2、样品数量至少两米，一米用于检验，一米作为留样。

3、每组防水卷材试样应标识清楚，标识委托单位、工程名称、型号、生产厂家、使用部位等内容，以免混淆。

五、检测项目拉伸性能、不透水性、低温柔性、低温弯折性、耐热性六、物理力学性能6.1 卷材类物理力学性能6.1.1 弹性体改性沥青防水卷材6.1.2 塑性体改性沥青防水卷材6.1.3 改性沥青聚乙烯胎防水卷材6.14 沥青复合胎柔性防水卷材6.15自粘聚合物改性沥青防水卷材6.1.6 铝箔面石油沥青防水卷材6.1.7 聚乙烯丙纶复合防水卷材6.1.8 高分子防水材料6.1.9 聚氯乙烯防水卷材6.2.0 氯化聚乙烯防水卷材七、检测方法7.1 拉伸性能7.1.1 仪器设备拉伸试验机：电子万能试验机，测量范围0~2500N，精度±2%，夹具加持宽度不小于50mm，拉伸速度0~500mm/min。

防水卷材检测作业指导书一、编制依据《自粘聚合物改性沥青防水卷材》（GB23441-2009）《氯化聚乙烯防水卷材》（GB129532-2003）《三元丁橡胶防水卷材》（JC/T645-2012）《氯化聚乙烯-橡胶共混防水卷材》（JC/T684-1997）《建筑防水卷材试验方法》第8部分：拉伸试验性能GB/T328.8-2007《建筑防水卷材试验方法》第10部分：不透水性GB/T328.10-2007《建筑防水卷材试验方法》第14部分：沥青防水卷材低温柔性GB/T328.14-2007《沥青复合胎柔性防水卷材》（JC/T690-2008）《改性沥青聚乙烯胎防水卷材》（GB18967-2009）《高分子防水材料第一部分片材》（GB18173.1-2006）二、试验条件1、送至试验室的试样在试验前应原封放于干燥处并保持在 15∽30℃范围内一定时间，试验室温度应每日记录。

2、物理性能试验所用的水应为蒸馏水或洁净的淡水（饮用水），所用溶剂应为化学纯或分析纯。

三、试验仪器1、拉力试验机：能同时测定拉力与延伸率，测力范围 0∽2000N，最小分度值不大于 5N，伸长范围能使夹具间距伸长一倍，夹具夹持宽度不小于 50mm。

2、不透水仪：具有三个透水盘的不透水仪，透水盘底座内径 92mm，透水盘金属压盖上有 7 个均匀分布的直径 25mm 透水孔。

压力表测量范围为 0∽0.6Mpa，精度 2.5 级。

3、电热恒温箱：带有热风循环装置。

4、温度计：0∽150℃，最小刻度 0.5℃。

5、柔度弯曲器：φ25mm、φ20mm、φ10mm 金属圆棒或 R 为 12.5mm、10mm、5mm 的金属柔度弯板。

6、温度计：0∽50℃，精确度 0.5℃7、低温制冷仪：范围 0∽30℃，控制精度±2℃。

8、半导体温度计：量程 30∽40℃，精度为 0.5℃。

9、柔度棒或弯板：半径（r）15mm、25mm。

10、冷冻液：不与卷材反应的液体，如：车辆防冻液，多元醇，多元醚。

1 目的：通过对防水卷材的物理力学性能检验，以了解其相应品种卷材的质量。

2 引用标准JC/T690——2008沥青复合胎柔性防水卷材GB18243——2008塑性体改性沥青防水卷材GB18242——2008弹性体改性沥青防水卷材GB/T328.1～27——2007沥青防水卷材试验方法3 环境要求：试验温度范围为15～30℃4 拉伸强度和延伸率4.1仪器器具4.1.1 拉力试验机：有足够量程（至少2000N）和夹具移动速度（100±10）mm/min，夹具夹持宽度不小于50mm，能同时测定拉力与延伸率。

4.2抽样抽样按GB/T 328.1 进行。

4.3 试件制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。

试件在试样上距边缘100mm以上任意裁取，用模板，或用裁刀，矩形试件宽为（50±0.5）mm，长为（200mm+2×夹持长度），长度方向为试验方向。

表面的非持久层应去除。

试件在试验前在（23±2）℃和相对湿度（30-70）%的条件下至少放置20h。

4.4步骤将试件紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。

夹具间距离为（200±2）mm，为防止试件从夹具中滑移应做标记。

当用引伸计时，试验前应设置标距间距离为（180±2）mm。

为防止试件产生任何松弛，推荐加载不超过5N的力。

试验在（23±2）℃进行，夹具移动的恒定速度为（100±10）mm/min。

连续记录拉力和对应的夹具（或引伸计）间距离。

4.5 结果表示、计算和试验方法的精确度4.5.1 计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的由夹具（或引伸计）间距离与起始距离的百分率计算的延伸率。

去除任何在夹具10mm以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果，用备用件重测。

最大拉力单位为N/50mm，对应的延伸率用百分率表示，作为试件同一方向结果。

防水卷材试验作业指导书（NTJCZ-TG12）1.适用范围本作业指导书适用于石油沥青纸胎油毡、油脂，聚氯乙烯改性煤焦油砂面防水卷材，SBS改性沥青防水卷材试验。

2. 石油沥青纸胎油毡、油脂1）石油沥青纸胎油毡（以下简称油毡）系采用低软化点石油沥青浸渍原纸，然后用高软化点石油沥青涂盖油纸两面，再涂或撒隔离材料所制成的一种纸胎防水卷材。

2）石油沥青油纸（以下简称油纸）系采用低软化点石油沥青浸渍原纸所制成的一种无涂盖层的纸胎防水卷材。

1）等级油毡按浸涂材料总量和物理性能分为合格品、一等品、优等品。

2）规格油毡、油纸幅宽分为915mm和1000mm两种。

3）品种油毡按所用隔离材料分为粉状面油毡和片状面油毡两个品种。

4）标号石油沥青油毡分为200号、350号和500号三种标号。

石油沥青油毡分为200号、350号两种。

《石油沥青纸胎油毡、油脂》GB326—1989—1989—1989—1989—1989—1989试验方法试验前准备：开卷检查，在10～45℃环境温度条件下，将成卷油毡（纸）展开。

用最小刻度不大于1mm的钢板尺测量毡面粘结、裂纹、折纹、折皱、边缘裂口、缺边；观察孔洞、硌伤、水渍或浆湖状粉浆等是否符合毡（纸）面质量要求。

试样在试验前，应原封于干燥处并保持在10～30℃范围内一定时间。

切取试件按照GB328.1中相关规定进行。

不透水性测定.1试验准备：1）按规定切取试件3块；2）将20±5℃洁净水注满不透水仪水箱；3）启动油泵，放松夹脚；4）水缸充水，试座充水；.2试验步骤1）将三块试件分别置于三个透水盘试座上，涂盖材料薄弱的一面接触水面（在塑性体和弹性体沥青防水卷材中矿物粒（片）料卷材时，粗颗粒面朝上放置），并注意“O”型密封圈应固定在试验槽内；2）试件上盖上金属压盖，透水盘金属压盖为7个均匀分布的直径为25mm透水孔（在弹性体沥青防水卷材中，双面矿物粒料覆面的卷材，透水盘金属压盖为距中心15mm十字型分布的四条5×25mm的透水槽，且卷材的纵方向与开缝孔的长方向应一致），然后通过夹脚将试件压紧在试座上；3）打开试座进水阀进行加压，当压力表达到规定压力时，停止加压，关闭进水阀和油泵，同时打开定时钟并保持此压力直至规定测试时间；4）在规定测试时间内若出现其中一块或二块试件有渗漏时，应记录开始渗水时间并立即关闭控制相应试座的进水阀，以保证其余试件能继续测试；5）当测试达到规定时间（或三个试件均渗水）即卸压取样，起动油泵，夹脚上升后取出试件，并关闭油泵。

常规防水卷材的取样、标准及检测作业指导书1。

目的本指导书适用于改性沥青防水卷材、高分子防水卷材等部分建筑防水材料性质的试验2。

使用范围本指导书适用于改性沥青防水卷材，合成高分子防水卷材等部分建筑防水材料的取样标准,性质检测的试验3.检测项目拉力、抗拉强度、低温柔性、耐热度、不透水性、撕裂强度、延伸率4。

技术标准《聚氯乙烯防水卷材》 GB12952—2003《氯化聚乙烯防水卷材》 GB12953-2003《塑性体改性沥青防水卷材》 GB18243—2008《弹性体改性沥青防水卷材》 GB18242—2008《高分子防水卷材第一部分：片材》GB18173。

1—2006《沥青防水卷材试验方法》 GB328.1—2007~GB328。

27—20075。

卷材取样5。

1高分子卷材取样5。

1.1聚氯乙烯、氯化聚乙烯防水卷材以同一类型的10000M2为一批，不足10000M2也可作为一批。

氯化聚乙烯-橡胶共混防水卷材以同规格同类型的250卷为一批，不足250卷也可作为一批。

三元丁橡胶防水卷材以同规格同等级的300卷为一批,不足300卷也可作为一批.其他合成高分子防水卷材以同品种同规格5000M2为一批，不足5000M2也可作为一批.5.1.2以同一品种、同一等级的产品，大于1000卷抽5卷，500—1000卷抽4卷，100—999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。

在外观质量检验合格的卷材中，任取1卷做物理性能检验。

5.1。

3将试样卷材切除距外层卷头300mm后顺纵向截取1500mm的全幅卷材试样2块送检。

一块做物理性能检验用，另一块备用。

5。

2改性沥青取样5.2。

1同一品种、同一标号、同一等级的产品每1500卷为一批，不足1500卷按一批收（铝箔面油毡每1000卷为一批）5.2。

2以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，500—1000卷抽4卷，100-999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。
