汽车常用工量具使用(一)

一、教学目标

1、了解钳工工作场地。

2、熟悉台虎钳的结构，砂轮机的用途、保养方法与注意事项。

3、熟悉并掌握钳工常用量具的结构、适用对象及使用规则。

二、课时分配

三、教学重点

通过本项目的学习，让学生们初步了解了钳工的工作场地及工作方向，了解虎台钳，砂轮机的用途、保养方法与注意事项。掌握游标卡尺、千分尺、百分表、直角尺、塞尺等量具的使用范围、精确度、使用方法与注意事项。

四、教学难点

1、熟悉台虎钳砂轮机的用途、保养方法及注意事项。

2、掌握游标卡尺、千分尺、百分表等工作量具的适用范围、精确度、使用方法与注意事项。

五、教学内容

任务一 拆装与保养台虎钳

一、钳工工作场地

钳工工作场地是指钳工的固定工作地点。如图1-1所示，钳工工作场地一般分为钳工工作区、台钻区、划线区和刀具刃磨区等区域。各区域由黄线分隔而成，区域之间留有安全通道。在钳工工作场地走动时，要在安全通道内。

为提高劳动生产率及工作方便，钳工工作场地布局一定要合理，并符合安全文明生产要求。

1、合理布置主要设备

（1）钳工工作台应安放在光线适宜、工作方便的地方，钳工工作台之间的距离应适当。

（2）砂轮机、钻床应安装在场地的边缘，尤其是砂轮机一定要安装在安全、可靠的地方。

2、合理摆放毛坯和工件

毛坯和工件要分开放置，并摆放整齐，工件尽量放置在搁架上，避免磕碰。

3、合理摆放工具、量具和夹具

（1）工具、夹具和量具应放置在固定的位置，不得混放，并摆放整齐。

（2）工作时，钳工工具一般放置在台虎钳的两侧，量具则放置在台虎钳的正前方。

（3）工具的柄部不得超出工作台台面，以免被碰落砸伤人员或损坏工具。

（4）工具、量具和夹具使用后，应及时保养并放回原处。

4、钳工工作场地应保持整洁 工作结束后，应按照要求对设备进行清理、润滑，并把工作场地打扫干净。

二、钳工常用设备

钳工工作场地中的主要设备有钳工工作台、台虎钳、砂轮机等，正确使用和维护各种设备，是提高劳动生产率和保证产品质量的关键。 1钳工工作台

70项目二汽车维修 常用工量具使用 4）錾子的刃磨新锻制或使用钝了的錾子，要及时修磨锋利，修磨方法可在砂轮机上进行。刃磨时，两手要拿稳錾身，一手在上，一手在下，使刃口向上倾斜靠在砂轮上，轻加压力同时要注意刃口要高于砂轮水平中心线，在砂轮全宽上平稳均匀地左右移动錾身。 錾子在刃磨过程中，要注意磨后的楔角大小要适宜，两刃面要对称，刃口要平直，刃面宽2～3mm。錾子头部未经过热处理，在使用过程中易卷边，如出现这种现象应及时磨掉。2.冲子冲子俗称冲头，主要用来冲出铆钉和销子，也可用来标示钻孔的位置及标注记号等。常见的种类有中心冲、销冲、数字号码冲、空心冲等。它们的结构不同，作用也大不一样。1）中心冲这种冲子主要用于标示要钻孔的位置及导向，一端用软材料做成，另一端比中心冲更尖锐，用硬度大的高碳钢制成。也可用于零件拆卸前对其标注记号，通过对拆下的零件标示记号，防止安装时造成装配错误，例如对曲轴轴承盖制作标记。

71项目二钳工工具的 选用及使用2）销冲这种冲子有各种不同的直径，可用来冲出铆钉或销钉，销冲的头部为圆柱体，柄部为六角形，也有圆形的。在汽车维修工作中，常用的销冲头部直径范围为3～12mm。如果使用锥冲取销子，则会越冲越紧，一定要选择合适尺寸的销冲。3）数字号码冲发动机缸体上的数字、字母通常采用数字号码冲冲出。它的使用和其他所有冲子的使用方法一样，冲头平面应和待冲表面平行放置，不能有夹角，而且锤子应垂直平击冲头。4）空心冲它最适于在薄钢板、塑料板、皮革以及垫圈上冲孔，但它只能冲软材料，冲头应保持锋利，用钝的冲头可能会把材料冲坏。在汽车维修工作中经常用空心冲制作密封垫。实训活动 四 手锯的选用及使用1.概述锯也称手锯或机械锯，属于切割类工具，主要用于在工件上锯出沟槽，锯断各种形体原材料或半成品，以及锯掉加工工件多余部分。手锯主要由锯弓和锯条两部分组成。

72项目二汽车维修 常用工量具使用 2.锯条的正确选用手用钢锯条一般用碳素工具钢和合金工具钢制作，应经过热处理淬硬。常见钢锯条的长度为300mm。钢锯条的长度是以两端安装孔的中心距来表示的。钢锯条的锯齿分为粗齿（齿距1.8mm）、中齿（齿距1.4mm）、细齿（齿距1.1mm）。锯齿粗细的选择应根据所锯割材料的厚薄和材料的硬度来决定。粗齿锯条用于切割软材料（如铜、铝、铸铁、中碳钢和低碳钢）和厚实的材料。细齿锯条用于锯割硬件料或薄的材料（如工具钢、合金钢、各种管子、薄板料和角铁等）。当选择粗、细锯齿时，还应考虑在锯割截面上至少有3个锯齿同时参与锯割。3.锯条的正确安装钢锯条安装时，锯齿的齿尖要朝前，这样安装会使操作用力方便且工作平稳，因为在实际锯割操作中是推锯时起锯割作用。

常用测量工具的 选用及使用

常用测量工具的选用及

使用

一、项目说明

在从事测定作业当中，应尽可能采用精密的测量仪器，但不论何种测量仪器在测量过程

中总是会存在测定误差。而误差包括测量仪器的误差（制造和磨损产生的误差）以及测量者

本身的误差（因测量者习惯以及视觉因素产生的误差）。

因此，测定时应该注意以下事项，方能保持测量仪器的精度。

（1）进行测量时，应使测量仪器温度和握持的方法保持在一定的测定状态。

（2）保持固定的测定动作。

（3）使用后应注意仪器的清理和维护，并存放在不受灰尘和气体污染的场所。

（4）要定期地检查仪器精度。 项

目

三

二、实训时间：共4课时

实训活动一：简单测量工具的选用及使用（1课时）

实训活动二：千分尺的选用及使用（0.5课时）

实训活动三：游标卡尺的选用及使用（0.5课时）

实训活动四：百分表及量缸表的选用及使用（1课时）

实训活动五：万用表的选用及使用（1课时）

三、实训教学目标

1.熟悉汽车维修中常用量具的名称、规格和工作原理；

2.掌握汽车维修过程中常用量具的正确使用方法和读数方法；

81 项目三

汽车维修 常用工量具使用

3.了解汽车维修中常用量具的维护和存放方法。

四、教学器材

项

目

三

五、教学组织

82 1.教学组织形式

本实训教学项目为实训示范课，由实训教师或2～3名学生操作，其他学生观察学习。掌

握各类工具的使用方法及注意事项后，再由学生分组操作，教师进行指导和答疑。

2.实训教学场地

实训现场应配套实训用工作台1个，待测量零件若干及配套测量工具。

3.实训教师职责

讲解各类量具的使用方法及注意事项，演示正确使用方法；指导部分学生进行操作练

习，并纠正学生操作错误。

常用测量工具的 选用及使用

六、实训教学内容

1.钢直尺 实训活动 一 简单测量工具的选用及使用

钢直尺是最基本的测量工具，是用薄钢

板制成的，它一般用于精度要求不高的测

量，可以直接测量出工件的尺寸。钢尺一

项目一钳工常用设备及工量具的使用

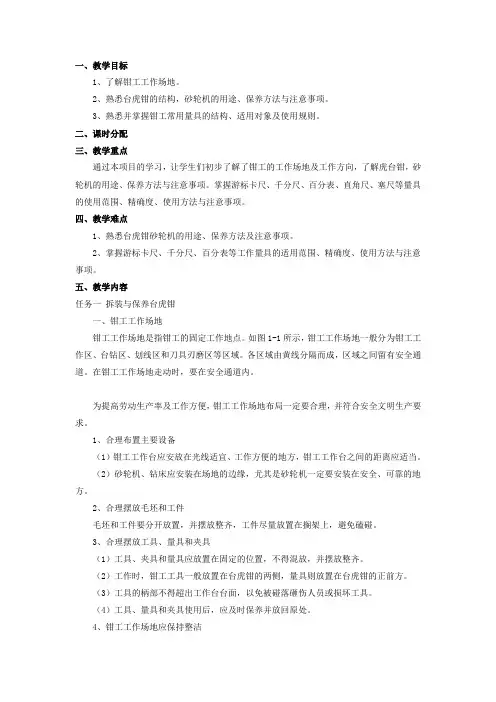

一、教学目标

1、了解钳工工作场地。

2、熟悉台虎钳的结构，砂轮机的用途、保养方法与注意事项。

3、熟悉并掌握钳工常用量具的结构、适用对象及使用规则。

二、课时分配

三、教学重点

通过本项目的学习，让学生们初步了解了钳工的工作场地及工作方向，了解虎台钳，砂轮机的用途、保养方法与注意事项。掌握游标卡尺、千分尺、百分表、直角尺、塞尺等量具的使用范围、精确度、使用方法与注意事项。

四、教学难点

1、熟悉台虎钳砂轮机的用途、保养方法及注意事项。

2、掌握游标卡尺、千分尺、百分表等工作量具的适用范围、精确度、使用方法与注意事项。

五、教学内容

任务一 拆装与保养台虎钳

一、钳工工作场地

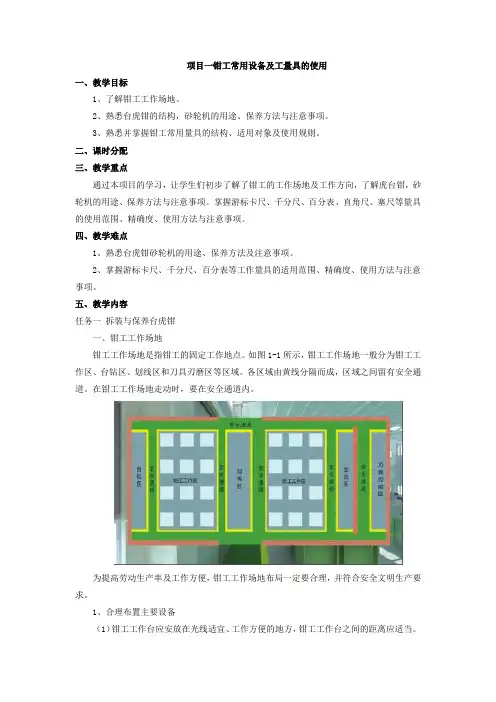

钳工工作场地是指钳工的固定工作地点。如图1-1所示，钳工工作场地一般分为钳工工作区、台钻区、划线区和刀具刃磨区等区域。各区域由黄线分隔而成，区域之间留有安全通道。在钳工工作场地走动时，要在安全通道内。

为提高劳动生产率及工作方便，钳工工作场地布局一定要合理，并符合安全文明生产要求。

1、合理布置主要设备

（1）钳工工作台应安放在光线适宜、工作方便的地方，钳工工作台之间的距离应适当。 （2）砂轮机、钻床应安装在场地的边缘，尤其是砂轮机一定要安装在安全、可靠的地方。

2、合理摆放毛坯和工件

毛坯和工件要分开放置，并摆放整齐，工件尽量放置在搁架上，避免磕碰。

3、合理摆放工具、量具和夹具

（1）工具、夹具和量具应放置在固定的位置，不得混放，并摆放整齐。

（2）工作时，钳工工具一般放置在台虎钳的两侧，量具则放置在台虎钳的正前方。

（3）工具的柄部不得超出工作台台面，以免被碰落砸伤人员或损坏工具。

（4）工具、量具和夹具使用后，应及时保养并放回原处。

4、钳工工作场地应保持整洁

工作结束后，应按照要求对设备进行清理、润滑，并把工作场地打扫干净。

二、钳工常用设备

钳工工作场地中的主要设备有钳工工作台、台虎钳、砂轮机等，正确使用和维护各种设备，是提高劳动生产率和保证产品质量的关键。 1钳工工作台
