第３７卷第３期 ２０１５年９月 南昌大学学报（工科版） Ｊｏｕｒｎａｌ ｏｆ Ｎａｎｃｈａｎｇ Ｕｎｉｖｅｒｓｉｔｙ（Ｅｎｇｉｎｅｅｒｉｎｇ＆Ｔｅｃｈｎｏｌｏｇｙ） Ｖｏ１．３７ Ｎｏ．３ Ｓｅｐｔ．２０１５
文章编号：１００６—０４５６（２０１５）０３—０２４６—０６
斜拉桥索梁锚固区钢锚箱参数设计和力学性能分析
胡峰强ｈ，徐义标 ，冯小毛 ，刘蕙婷 ，刘昊ｈ，胡海金
（１．南昌大学ａ．建筑工程学院Ｉｂ．期刊社，江西南昌３３００３１；２．江西交通咨询公司，江西南昌３３００２９）
摘要：斜拉索与钢箱梁之间锚固区的结构复杂，索梁锚固区安全性是整体结构安全可靠的前提。通过对索梁 锚固区钢锚箱建立有限元模型进行参数设计，分析研究钢锚箱主要构件钢板的厚度、开孔空间尺寸、削坡坡度变化 和承压板倒角的设置等对锚箱结构受力的影响。结果表明：合适厚度钢板满足结构强度和刚度要求，同时有利于 焊接质量和经济性；承压板倒角可以有效减小应力集中；开孔空间尺寸适度保证了施工操作需要，同时对孔周应力 影响较小；削坡可以保证加劲板端部应力过渡平顺均匀。 关键词：斜拉桥；索梁锚固区；钢锚箱；参数设计；力学性能 中图分类号：Ｕ４４８．２７；Ｕ４４８．２１ ６ 文献标志码：Ａ
Ｐａｒａｍｅｔｅｒ ｄｅｓｉｇｎ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｅｒｆｏｒｍａｎｃｅ ａｎａｌｙｓｉｓ ｏｆ
ｃａｂｌｅ－ｇｉｒｄｅｒ ａｎｃｈｏｒａｇｅ ｚｏｎｅ ｏｆ ｓｔｅｅｌ ａｎｃｈｏｒ ｂｏｘ ｏｆ ｓｔａｙｅｄ ｃａｂｌｅ ｂｒｉｄｇｅ
ＨＵ Ｆｅｎｇｑｉａｎｇｈ，ＸＵ Ｙｉｂｉａｏ ，ＦＥＮＧ Ｘｉａｏｍａｏ ，ＬＩＵ Ｈｕｉｔｉｎｇ ，ＬＩＵ Ｈａｏｈ，ＨＵ Ｈａｉｊｉｎ
（１ ａ．Ｓｃｈｏｏｌ ｏｆ Ｃｉｖｉｌ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ａｒｃｈｉｔｅｃｔｕｒｅ；１ ｂ．Ｐｅｒｉｏｄｉｃａｌ Ｐｒｅｓｓ，Ｎａｎｃｈａｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｅｈａｎｇ ３３００３ １，Ｃｈｉｎａ； ２．Ｊｉａｎｇｘｉ Ｊｒａｎｓｐｏｒｔ Ｃｏｎｓｕｌｔａｔｉｏｎ Ｃｏｍｐａｎｙ，Ｎａｎｃｈａｎｇ ３３００２９，Ｃｈｉｎａ）
第３８卷第ｌ４期
．１７２・ ２ ０ １ ２年５月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ Ｖｏｌ－３８ Ｎｏ．１４ Ｍａｙ． ２０１２
文章编号：１００９－６８２５（２０１２）１４・０１７２—０２
钢一混叠合梁拱桥索梁锚固区合理应力状态参数
李文龙孙建渊
（同济大学桥梁工程系，上海２０００９２）
摘要：以兰州某钢一混叠合梁拱桥为例，对钢一混叠合梁系杆拱桥索梁锚固区合理应力状态的影响因素进行了分析，采用有限
元方法，将组成索梁锚固区的锚固构件厚度作为参数进行了研究，解决了设计实践中对各板厚度影响大小不明确的问题。
关键词：钢一混叠合梁拱桥，索梁锚固区，合理应力状态，参数分析
中图分类号：Ｕ４４８．２２ 文献标识码：Ａ
１ 概述
钢一混叠合梁拱桥以其外形美观、结构合理而在设计中越来
越多地被采用，其吊杆与主梁之间的索梁锚固区则是该类桥梁设
计中的重点。索梁锚固区利用吊杆将梁自重荷载和其所承担的外
荷载传到拱肋上。在巨大的集中荷载作用下，索梁锚固区的构造形
式和应力状态复杂，桥梁设计时应将其作为关键环节予以分析。
拱桥吊杆与主梁的连接与锚固形式包括耳板、锚拉板、锚管
和锚箱四种 ｊ。锚箱式连接通过锚固块以焊接或栓接的形式与
主梁相连，并将吊杆锚固于锚固块上。为确保吊杆索力合理传递
到主梁上，保证索梁锚固区应力状态合乎规范规定，钢锚箱的钢
板应采用合理的板厚规格。以兰州某钢一混叠合梁拱桥为例，选
择整体计算情况中处于最不利状况的索梁锚固区段，用ＡＮＳＹＳ
建立合适的有限元分析模型，将各钢板的板厚作为参数，通过对
结构进行比较计算，分析不同钢板的板厚对锚固区合理应力状态
的影响。
２锚固区构造与有限元分析模型
２．１ 索梁锚固区
索梁锚固区采用钢锚箱的形式，是拱桥中关键的受力结构，
同时把索力传递给主梁。钢锚箱在吊杆方向利用焊缝将吊杆与
钢锚箱连接，将索力清晰地传给主梁 Ｊ。组成钢锚箱的钢板包括

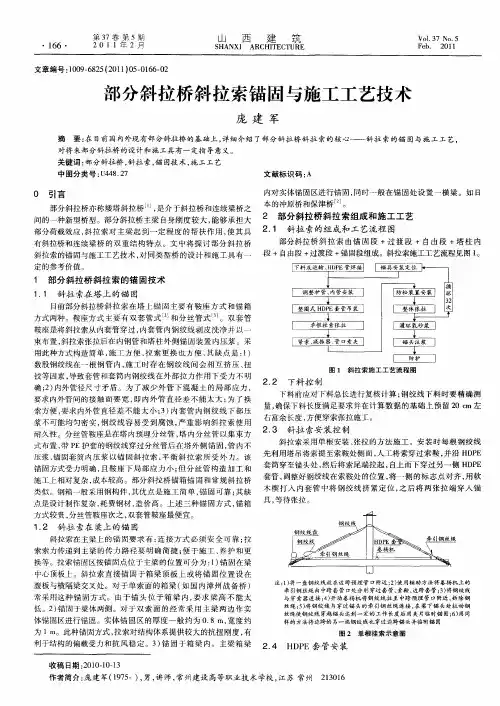

・１６６・ 第３７卷第５期 ２ ０ １ １年２月 山 西 建 筑 ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ Ｖｏ１．３７ Ｎｏ．５ Ｆｅｂ． ２０１ｌ
