玻璃钢浮雕制作工艺

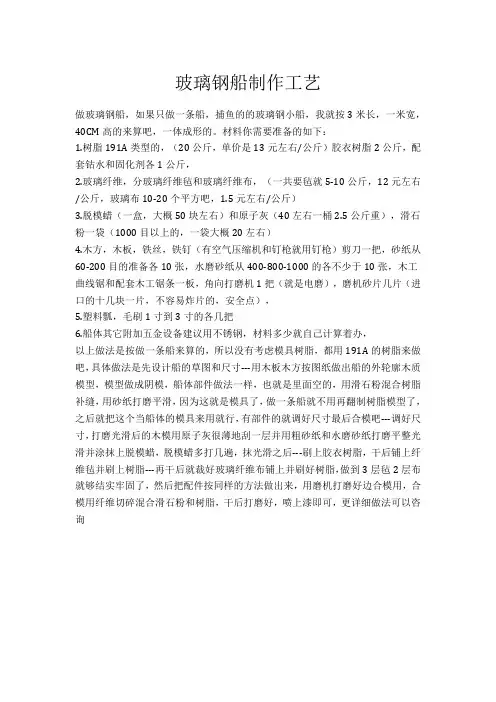

玻璃钢船制作工艺

做玻璃钢船，如果只做一条船，捕鱼的的玻璃钢小船，我就按3米长，一米宽，40CM高的来算吧，一体成形的。材料你需要准备的如下：

1.树脂191A类型的，（20公斤，单价是13元左右/公斤）胶衣树脂2公斤，配套钴水和固化剂各1公斤，

2.玻璃纤维，分玻璃纤维毡和玻璃纤维布，（一共要毡就5-10公斤，12元左右/公斤，玻璃布10-20个平方吧，1.5元左右/公斤）

3.脱模蜡（一盒，大概50块左右）和原子灰（40左右一桶2.5公斤重），滑石粉一袋（1000目以上的，一袋大概20左右）

4.木方，木板，铁丝，铁钉（有空气压缩机和钉枪就用钉枪）剪刀一把，砂纸从60-200目的准备各10张，水磨砂纸从400-800-1000的各不少于10张，木工曲线锯和配套木工锯条一板，角向打磨机1把（就是电磨），磨机砂片几片（进口的十几块一片，不容易炸片的，安全点），

5.塑料瓢，毛刷1寸到3寸的各几把

6.船体其它附加五金设备建议用不锈钢，材料多少就自己计算着办，

以上做法是按做一条船来算的，所以没有考虑模具树脂，都用191A的树脂来做吧，具体做法是先设计船的草图和尺寸---用木板木方按图纸做出船的外轮廓木质模型，模型做成阴模，船体部件做法一样，也就是里面空的，用滑石粉混合树脂补缝，用砂纸打磨平滑，因为这就是模具了，做一条船就不用再翻制树脂模型了，之后就把这个当船体的模具来用就行，有部件的就调好尺寸最后合模吧---调好尺寸，打磨光滑后的木模用原子灰很薄地刮一层并用粗砂纸和水磨砂纸打磨平整光滑并涂抹上脱模蜡，脱模蜡多打几遍，抹光滑之后---刷上胶衣树脂，干后铺上纤维毡并刷上树脂---再干后就裁好玻璃纤维布铺上并刷好树脂，做到3层毡2层布就够结实牢固了，然后把配件按同样的方法做出来，用磨机打磨好边合模用，合模用纤维切碎混合滑石粉和树脂，干后打磨好，喷上漆即可，更详细做法可以咨询

龙源期刊网

玻璃钢工艺制作

作者：徐仙发

来源：《世界家苑·学术》2017年第09期

摘要：这篇论文讲诉的是玻璃钢材质的特点和优点和缺点，玻璃钢材质制作工艺的特点。本文的核心是研究玻璃钢面具在制作中的表现。制作石膏面具对玻璃钢面具的作用。玻璃钢面具在生活中的应用。

关键词：面具；玻璃钢；石膏

一、玻璃钢材质的特点分析

（一）玻璃钢材料的优点和缺点

1、玻璃钢的优点

玻璃钢轻质，硬度高，相对密度在1.5到2.0之间，玻璃钢材料拉伸度接近甚至超过碳素钢。玻璃钢耐腐蚀性能好、电性能好、可制作各种造型、制作工艺简单，物美价廉。

2、玻璃钢的缺点

玻璃钢弹性弱，耐温性差、有异味、有一定的毒性。

（二）玻璃钢制作工艺特点

制作玻璃钢材料需要一有固化剂，促进剂、隔离剂、玻璃纤维布、滑石粉、色浆等，另外有刷子，盆等工具材料。树脂是白色有异味毒性液体，它具有粘性，没有自然干的特性。制作工艺布局有盆里在倒入树脂材料沉淀之前，需要加入合适的比例的促进剂搅拌，让树脂材料沉淀下来，需要等待五分钟左右，再加入滑石粉搅拌均匀作底浆用。最后不加入加入固化液，树脂就不好会成固体。搅拌不均匀的话，树脂就不会完全变成固体。玻璃纤维布本身很容易扯开，材料上是有许多细毛组成，使用时需要用剪刀把材料剪开并且带着手套以免材料粘到皮肤。1.石膏模具表面清理干净后用用蜡（隔离剂）刷一下，目的是石膏模具与玻璃钢之间需要隔离。2.放好的固化剂的底用刷子刷一遍均匀。3.底浆上剪好玻璃纤维布均匀铺在石膏模具内。4荫好的玻璃纤维布上刷一稀浆（有固化剂固好的树脂）注意凹凸面要统一厚度。5.如果玻璃钢工艺品只需要一层玻璃纤维布的话，面前的工作就结束。如果两层三层以上工序再重复便可。等树脂全部凝固需要一段时间，时间的长短由固化剂的多少量和外面的天气温度等因素决定。比如：夏天翻模，大气热固得快，冬天则反之。固化剂量多一些凝固的也快一些。但注意的是固化剂过多会烧裂过程中开裂。因此调制玻璃钢需要标准比例，树脂、固化剂、促进剂的比例为100：（3-6）：（3-6）为好。再制作物体表面时候需要用刷上隔离剂，为的是翻模可以直接扯开，不会破坏物体。 龙源期刊网

船模具建制的工作过程;

玻璃钢成型工艺基础知识

一、 什么叫玻璃钢？

玻璃钢是以合成树脂为基体，以玻璃纤维及其制品为增强材料，通过一定的加工工艺组成的多相材料，简称玻璃钢。

二、玻璃钢性能有哪些？

玻璃钢性能有：轻质、高强（高比强度和比模量）、绝缘、耐腐蚀、耐烧蚀、保温、节能、可设计、成型工艺多样化，制品有一次性成型和维修方便等一系列优点。

三、玻璃钢有哪几种成型工艺？(常见成型工艺)

玻璃钢成型工艺有：1、玻璃钢手糊成型工艺；2、玻璃钢缠绕成型工艺；3、玻璃钢RTM成型工艺；4、玻璃钢拉挤成型工艺；5、SMC成型工艺；6、DMC成型工艺；7、喷射成型工艺；8、预成型模压工艺；9、袋压成型工艺；10、注入成型工艺等几十种成型工艺；

四、常用的树脂有哪些？

常用的树脂有：189#、191#、196#、198#、197#、802#、108#、33#胶衣树脂、34#胶衣树脂等几十种。

五、什么是不饱和聚酯树脂？

不饱和聚酯树脂是同不饱和二元羧基（或酸酐）、饱和二元羧基（或酸酐）与多元醇缩聚而成的线型高分子化合物。

六、不饱和聚酯树脂性能有哪几点？ 不饱和聚酯树脂性能有：1、液体树脂性能；2、树脂浇铸体性能；3、玻璃钢性能。

七、液体树脂性能指的是什么？

液体树脂性能指的是：外观、酸值、粘度（25℃）、固体含量、凝胶时间（25℃）、热稳定性。

八、树脂浇注体性能指的是什么？

树脂浇铸体性能指的是：巴柯尔硬度、热变形温度、耐热性、耐化学性（耐碱性）。

九、为什么玻璃钢增强材料选用玻璃纤维为重要材料？

玻璃纤维是一种高强度的增强材料，由于具有许多独特的性能，特别是玻璃纤维与树脂复合后，所得制品的强度、刚度、耐热性、抗冲击性、成型收缩率等性能都获得很大的改善。

十、玻璃纤维种类有哪些？

玻璃纤维种类有：E玻璃纤维、C玻璃纤维、A玻璃纤维、S玻璃纤维、耐碱玻璃纤维等。

十一、E玻璃纤维应用与性能

E玻璃纤维是一种铝硼硅酸盐纤维，其碱金属氧化物的含量小于0.8%，有较高的强度、较好的耐老化性和良好的电性能，它的缺点是易被稀无机酸侵蚀。广泛用于电绝缘和耐水性要求较高的玻璃钢制品。

.

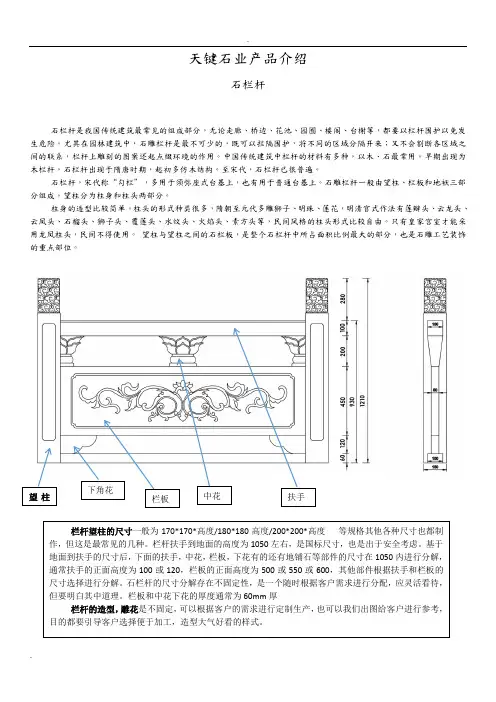

. 天键石业产品介绍

石栏杆

石栏杆是我国传统建筑最常见的组成部分，无论走廊、桥边、花池、园囿、楼阁、台榭等，都要以栏杆围护以免发生危险。尤其在园林建筑中，石雕栏杆是最不可少的，既可以拦隔围护，将不同的区域分隔开来；又不会割断各区域之间的联系，栏杆上雕刻的图案还起点缀环境的作用。中国传统建筑中栏杆的材料有多种，以木、石最常用。早期出现为木栏杆，石栏杆出现于隋唐时期，起初多仿木结构。至宋代，石栏杆已很普遍。

石栏杆，宋代称“勾栏”，多用于须弥座式台基上，也有用于普通台基上。石雕栏杆一般由望柱、栏板和地袱三部分组成。望柱分为柱身和柱头两部分。

柱身的造型比较简单。柱头的形式种类很多，隋朝至元代多雕狮子、明珠、莲花，明清官式作法有莲瓣头、云龙头、云凤头、石榴头、狮子头、覆莲头、水纹头、火焰头、素方头等，民间风格的柱头形式比较自由。只有皇家宫室才能采用龙凤柱头，民间不得使用。 望柱与望柱之间的石栏板，是整个石栏杆中所占面积比例最大的部分，也是石雕工艺装饰的重点部位。

望柱 下角花

栏板 中花 扶手

栏杆望柱的尺寸一般为170*170*高度/180*180高度/200*200*高度 等规格其他各种尺寸也都制作，但这是最常见的几种。栏杆扶手到地面的高度为1050左右，是国标尺寸，也是出于安全考虑。基于地面到扶手的尺寸后，下面的扶手，中花，栏板，下花有的还有地铺石等部件的尺寸在1050内进行分解，通常扶手的正面高度为100或120，栏板的正面高度为500或550或600，其他部件根据扶手和栏板的尺寸选择进行分解。石栏杆的尺寸分解存在不固定性，是一个随时根据客户需求进行分配，应灵活看待，但要明白其中道理。栏板和中花下花的厚度通常为60mm厚

栏杆的造型，雕花是不固定，可以根据客户的需求进行定制生产，也可以我们出图给客户进行参考，目的都要引导客户选择便于加工，造型大气好看的样式。
