7段数码管实验报告

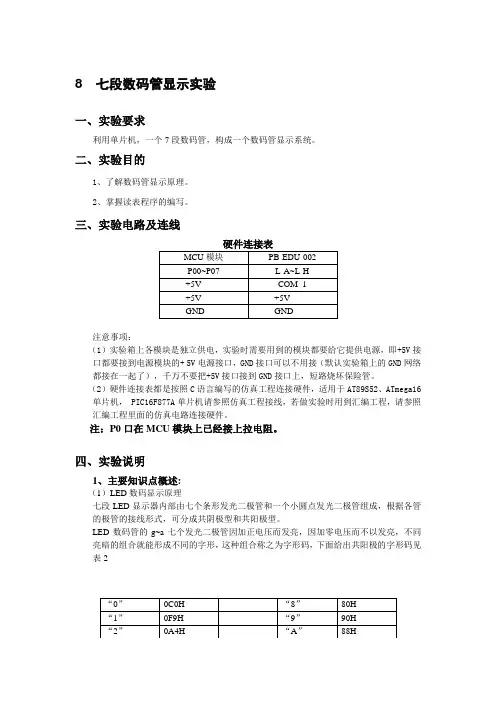

8 七段数码管显示实验

一、实验要求

利用单片机，一个7段数码管，构成一个数码管显示系统。

二、实验目的

1、了解数码管显示原理。

2、掌握读表程序的编写。

三、实验电路及连线

硬件连接表

MCU模块 PB-EDU-002

P00~P07 L-A~L-H

+5V COM_1

+5V +5V

GND GND

注意事项：

（1）实验箱上各模块是独立供电，实验时需要用到的模块都要给它提供电源，即+5V接口都要接到电源模块的+ 5V电源接口，GND接口可以不用接（默认实验箱上的GND网络都接在一起了），千万不要把+5V接口接到GND接口上，短路烧坏保险管。

（2）硬件连接表都是按照C语言编写的仿真工程连接硬件，适用于AT89S52、ATmega16单片机， PIC16F877A单片机请参照仿真工程接线，若做实验时用到汇编工程，请参照汇编工程里面的仿真电路连接硬件。

注：P0口在MCU模块上已经接上拉电阻。

四、实验说明

1、主要知识点概述:

（1）LED数码显示原理

七段LED显示器内部由七个条形发光二极管和一个小圆点发光二极管组成，根据各管的极管的接线形式，可分成共阴极型和共阳极型。

LED数码管的g~a七个发光二极管因加正电压而发亮，因加零电压而不以发亮，不同亮暗的组合就能形成不同的字形，这种组合称之为字形码，下面给出共阳极的字形码见表2

“0” 0C0H “8” 80H

“1” 0F9H “9” 90H

“2” 0A4H “A” 88H

（2）段码表格

由于显示的数字0－9的字形码没有规律可循，只能采用查表的方式来完成我们所需的要求了。这样我们按着数字0－9的顺序，把每个数字的笔段代码按顺序排好！建立的表格如下所示：TABLE DB 0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h

2、实验效果说明：

数码管循环显示0~9。

五、实验程序流程图

物理与电子科学系实验报告

课程名称 微机原理与接口技术

实验班级 B13电子班

实验名称 七段数码管

学生姓名

学生学号

一、实验目的

掌握数码管显示数字的原理

二，实验内容

静态显示：按图22连接好电路，将8255的A口PA0～PA6分别与七段数码管的段码驱动输入端a～ｇ相连，位码驱动输入端S1接+5V（选中），S0、dp接地（关闭）。编程从键盘输入一位十进制数字（0～9），在七段数码管上显示出来。

编程提示

实验台上的七段数码管为共阴型，段码采用同相驱动，输入端加高电平,选中的数码管亮，位码加反相驱动器，位码输入端高电平选中。

实验原理图

程序流程图

三，源程序

data segment

ioport equ 0ef00h-0280h

io8255a equ ioport+288h

io8255b equ ioport+28bh

led db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh

mesg1 db 0dh,0ah,'Input a num (0--9h):',0dh,0ah,'$'

data ends

code segment

assume cs:code,ds:data

start: mov ax,data

mov ds,ax

mov dx,io8255b ;使8255的A口为输出方式

mov ax,80h

out dx,al

sss: mov dx,offset mesg1 ;显示提示信息

mov ah,09h

int 21h

mov ah,01 ;从键盘接收字符

实 验 报 告

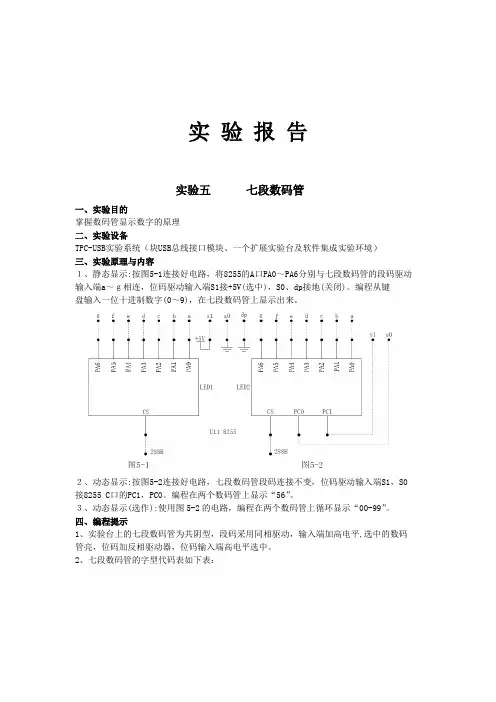

实验五 七段数码管

一、实验目的

掌握数码管显示数字的原理

二、实验设备

TPC-USB实验系统（块USB总线接口模块、一个扩展实验台及软件集成实验环境）

三、实验原理与内容

１、静态显示:按图5-1连接好电路，将8255的A口PA0～PA6分别与七段数码管的段码驱动

输入端a～ｇ相连，位码驱动输入端S1接+5V(选中)，S0、dp接地(关闭)。编程从键

盘输入一位十进制数字(0～9)，在七段数码管上显示出来。

２、动态显示:按图5-2连接好电路，七段数码管段码连接不变，位码驱动输入端S1，S0

接8255 C口的PC1，PC0。编程在两个数码管上显示“56”。

３、动态显示(选作):使用图5-2的电路，编程在两个数码管上循环显示“00-99”。

四、编程提示

1、实验台上的七段数码管为共阴型，段码采用同相驱动，输入端加高电平,选中的数码

管亮，位码加反相驱动器，位码输入端高电平选中。

2、七段数码管的字型代码表如下表：

五、参考流程图(见图5-3、图5-4)

六、汇编程序

LED1.ASM

data segment

io8255a equ 288h

io8255cw equ 28bh

led db 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh

mesg1 db 0dh,0ah,'Input a num (0--9),other key is exit:',0dh,0ah,'$'

data ends

code segment

assume cs:code,ds:data

start:

mov ax,data ; data送到AX中

mov ds,ax ； 首地址

mov dx,io8255cw ; 控制寄存器端口地址送DX；使8255的A口为输出方式

mov ax,80h ；准备控制字，（10000000）B

1

微机原理与接口技术课程设计报告

设计题目：七段数码管数字时钟

学院：信息科学与技术学院

专业：电子信息工程

姓名：

学号：

指导老师：

完成日期：2013.12.10

2

摘要

该设计题目的主要内容是通过程序设计使LED数码管显示时间，利用接口芯片8255实现。

LED七段数码管数字钟具体完成功能：

1．设计并完成LED七段数码管数字钟电路。

2．数字钟显示格式为：HH：MM：SS。

3.具有通过 开关能够调整时、分、秒的功能。

3 目录

1.实验内容……………………………………………………3

2.七段数码管数字钟功能介绍………………………………3

3.七段数码管数字钟的电路图设计…………………………3

4.七段数码管数字钟的源程序………………………………4

5.七段数码管数字钟仿真结果................................................9

6.课程设计体会………………………………………………10

7.参考文献……………………………………………………10

4

1.实验内容

通过对接口芯片编程，使七段数码管LED成为一个时钟，来显示时间。显示时、分、秒。

2.七段LED数码管数字钟的功能介绍

通过对接口芯片编程，使七段数码管LED成为一个时钟，来显示时间。显示时、分、秒。实验利用8255的B口向LED送显示数据，C口的高六位用来选LED的哪个数码管显示数据。

通过软件定时来响应当秒数达到60次时，调整分钟和小时。

3.七段LED数码管数字钟的电路设计

5

4.七段数码管数字钟的源程序

；***************************数据段*********************************

DATA SEGMENT

CONT DW 0H

SHI DB 23

FEN DB 59
