中国石油大学（华东）毕业设计（论文）***输油管道初步设计学生姓名：***学号：********专业班级：油气储运工程03-6班指导教师：***2007年6月20日中国石油大学（华东）本科毕业设计（论文）摘要***管线工程全长440km，年设计最大输量为500万吨，最小输量为350万吨。

管线沿程地形较为起伏，最大高差为32m，经校核全线无翻越点；在较大输量时可热力越站，较小输量时可压力越站。

输油管采用沥青加强级外保护的防腐措施。

全线共设热泵站12座，管线埋地铺设。

管材采用 406.4×7.9，L245的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式。

加热炉采用直接加热的方法。

管线上设有压力保护系统，出站处设有泄压装置，防止水击等现象，压力过大造成的危害。

首站流程包括收油、存储、正输、清管、站内循环、来油计量及反输等功能；中间站流程包括正输、反输、越站、收发清管球等功能。

采用SCADA 检测系统，集中检测、管理，提高操作的安全性和效率。

由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。

关键词: 管型；输量；热泵站；工艺流程中国石油大学（华东）本科毕业设计（论文）ABSTRACTThe whole length of the pipeline is 440 kilometer and the terrain is plan.The maximum of transport capacity is 500 million ton per year and minimum of throughout is 350 million ton per year.The choice of main equipment and determination of station site are based on the condition of every throughout. After the technical evaluation , one type of steel pipeline called L245 is select. The optimum diameter is 404.6 millimeter and the wall thicket is 7.9 millimeter.In order to reduce the loss of heat, the pipeline is buried under the ground. The pipeline is coated with 7-millimeter thick anti-corrosion asphalt layer and impressed current catholic protection to protect the pipe from corrosion.The process of transportation is pump-to-pump tight line operation. Crude oil is heated at first and the pump in each station. There are three 220D-65×10pumps are equipped as the transporting pump. The process of flows in the station includes: collecting crude oil; forward transportation; reverse pumping over station and circulation in the station.Along the main line, oil transportation included head station, intermediate heating and pumping station, and terminal station.Through the benefit analysis and feasibility study of operation, the project has a good economic benefit and the design is feasible.Keywords：pipeline corrosion；pump-to-pump station；analysis中国石油大学（华东）本科毕业设计（论文）目录前言 (1)第1章工艺计算说明书 (2)1.1设计准则 (2)1.1.1 设计依据 (2)1.1.2 设计原则 (2)1.2设计原始数据 (2)1.2.1 设计输量 (2)1.2.2 环境参数 (3)1.2.3 原油物性 (3)1.2.4 粘温关系 (3)1.2.5 沿程里程、高程 (3)1.3运行参数的选取 (4)1.3.1 进出站油温选取 (4)1.3.2 其它参数选取 (5)1.4基础计算及经济管径选取 (5)1.4.1 最优管径的选取 (5)1.4.2 粘温方程 (6)1.4.3 总传热系数K (6)1.5热力计算 (6)1.5.1 热力计算说明 (7)1.5.2 流态判断 (7)1.5.3 加热站数确定 (8)1.6水力计算 (9)- 1 -中国石油大学（华东）本科毕业设计（论文）1.6.1 确定出站油温 (9)1.6.2 沿程摩阻确定 (9)1.6.3 翻越点判断 (10)1.6.4 泵的选型及泵站数的确定 (10)1.7站址确定及热力、水力校核 (10)1.7.1 站址确定 (10)1.7.2 热力、水力校核 (11)1.8反输计算 (13)1.8.1 反输量的确定 (13)1.8.2 反输泵的选取 (13)1.8.3 反输的进出站压力校核 (13)1.9主要设备的选择 (14)1.9.1 输油泵的选择 (14)1.9.2 加热炉的选择 (15)1.9.3 首末站罐容的选择 (16)1.9.4 阀门选取 (16)1.9.5 管材选取： (17)1.10站内工艺流程的设计 (17)1.10.1 输油站工艺流程： (17)1.10.2 工艺流程简介： (17)第2章工艺设计计算书 (19)2.1基础计算 (19)2.1.1 温度计算 (19)2.1.2 密度计算 (19)2.1.3 流量换算 (19)- 2 -中国石油大学（华东）本科毕业设计（论文）2.1.4 经济管径计算 (19)2.1.5 管材选取 (20)2.1.6 粘温方程 (20)2.1.7 流态判断 (21)2.1.8 总传热系数K (22)2.2最小输量下的工况计算 (23)2.2.1 热力计算 (23)2.2.2 水力计算 (24)2.3最大输量下的工况计算 (26)2.3.1 热力计算 (26)2.3.2 水力计算 (27)2.4站址确定及热力、水力校核 (28)2.4.1 站址确定 (28)2.4.2 热力、水力校核 (30)2.5反输计算 (33)2.5.1 反输量确定 (33)2.5.2 翻越点判断 (33)2.5.3 开泵方案 (34)2.5.4 压力校核 (34)2.6设备选型 (35)2.6.1 加热炉的选择 (35)2.6.2 输油主泵的选择 (35)2.6.3 给油泵选择 (35)2.6.4 反输泵的选择 (36)2.6.5 储油罐的选择 (36)2.6.6 原动机的选择 (36)- 3 -中国石油大学（华东）本科毕业设计（论文）2.6.7 阀门 (37)2.7开炉开泵方案 (37)2.7.1 最大输量下： (37)2.7.2 最小输量下： (38)结论 (39)致谢 (40)参考文献 (41)- 4 -前言前言长输管道设计是对油气储运专业本科毕业生综合素质和能力的一次重要培养与锻炼，也是对其专业知识学习的一次综合考验。

分类号单位代码 11395 密级学号 0606230135学生毕业设计（论文）题目M-N原油输送管道初步设计作者李博院 (系) 化学与化学工程学院专业油气储运工程指导教师范晓勇答辩日期2010年05 月22 日榆林学院毕业设计（论文）诚信责任书本人郑重声明：所呈交的毕业设计（论文），是本人在导师的指导下独立进行研究所取得的成果。

毕业设计（论文）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。

尽我所知，除文中已经注明引用的内容外，本论文不包含任何其他个人或集体已经公开发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人毕业设计（论文）与资料若有不实，愿意承担一切相关的法律责任。

论文作者签名:年月日摘要本文对年输入量500万吨的原油输送管道进行初步的设计。

利用给予的原始数据，在充分收集输油管道工艺设计资料的基础上，以L360钢管作为设计管材，采用密闭加热输送流程，先炉后泵的工艺进行原油管道的初步工艺设计。

全文主要分为工艺说明、工艺计算两大部分。

其中又以工艺计算为核心内容。

工艺计算主要包括：确定经济管径、确定站址、工况校核及调整、设备选型、反输计算、站内工艺流程设计。

通过计算得到：经济管径为377mm，全线加热站、泵站，经过校核，全线不存在翻越点，动静水压均满足要求。

本文也进行了中间站的工艺流程设计，中间站工艺流程有：正输、反输、压力越站、热力越站、清管球的收发等操作。

由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。

关键词：热输管道；工艺计算；加热站IABSTRACTIn this paper, we preliminary design a crude oil pipeline with the input capacity of 500 million tons. We use the original data and on the basis of the full collection of pipelines process design data, the crude oil pipeline uses L360 steel pipe and conveys the closed heating process, the first furnace technology of the pump after the initial process of crude oil pipeline design.The article consists of the two most parts as process description and process to calculate. The process to calculate is calculated as the core technology. The process calculation includes: determine the economic diameter; determine the station site; check and adjust the working conditions; equipment selection; Anti-lose calculations; Website Design Process. By calculation: the economic diameter of 377mm, full line of heating station, pumping station, after checking the whole line does not exist climbing point, static pressure requirements are met.The article also does the process design for the intermediate station. The intermediate stop’s processes includes: being lost, anti-lose, the more points the pressure, heat the more stations, pigging operations such as sending and receiving the ball. From the calculation show that the pipeline can be received well in the run and have a certain ability to resist risk.Keywords：Thermal Pipeline; Process Calculation;Heating stationsII目录摘要 (I)ABSTRACT (II)1 前言 (2)2 管道工艺计算 (3)2.1 国内常用输油工艺 (3)2.2 加热输送的特点 (3)2.3 热油管道沿程温降的计算 (4)2.4 热油管道的摩阻计算 (6)2.5 加热站、泵站的确定和布置 (7)3 基础数据确定 (10)3.1 设计准则 (10)3.2 设计原始数据 (10)4 设备的选择和工艺流程的设计 (12)4.1 主要设备的选择 (12)4.2 站内工艺流程的设计 (14)5 工艺计算 (16)5.1 线路用管 (16)5.2 管径的选择 (17)5.3 站址确定及热力、水力校核 (19)5.4 反输计算 (22)结论24I1 前言换对油气储运专业本科毕业生综合素质和能力的一次重要培养与锻炼，也是对其专业知识学习的一次综合考验。

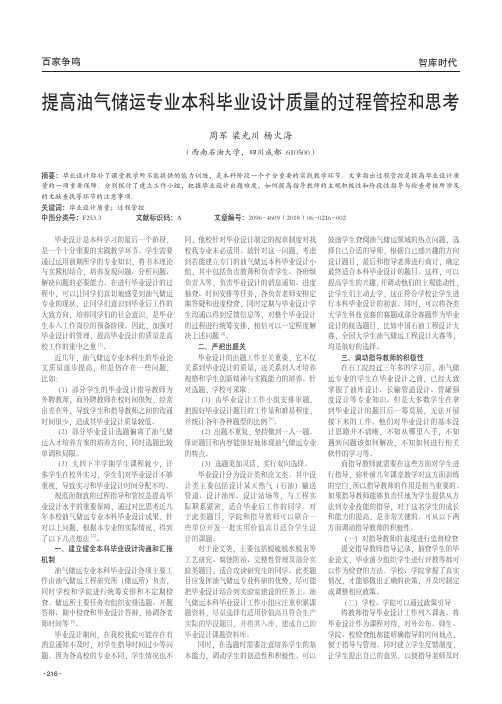

智库时代·216·百家争鸣 毕业设计是本科学习的最后一个阶段，是一个十分重要的实践教学环节。

学生需要通过运用前期所学的专业知识，将书本理论与实践相结合，培养发现问题、分析问题、解决问题的必要能力。

在进行毕业设计的过程中，可以让同学们真切地感受到油气储运专业的现状，让同学们意识到毕业后工作的大致方向，培养同学们的社会意识，是毕业生步入工作岗位的预备阶段。

因此，加强对毕业设计的管理，提高毕业设计的质量是高校工作的重中之重[1]。

近几年，油气储运专业本科生的毕业论文质量逐步提高，但是仍存在一些问题，比如：（1）部分学生的毕业设计指导教师为外聘教师，而外聘教师在校时间很短，经常出差在外，导致学生和指导教师之间的沟通时间很少，造成其毕业设计质量较低。

（2）部分毕业设计选题偏离了油气储运人才培养方案的培养方向，同时选题比较单调和局限。

（3）大四下半学期学生课程较少，许多学生在校外实习，学生们对毕业设计不够重视，导致实习和毕业设计时间分配不均。

规范而细致的过程指导和管控是提高毕业设计水平的重要保障，通过对比思考近几年本校油气储运专业本科毕业设计成果，针对以上问题，根据本专业的实际情况，得到了以下几点想法[2]。

一、建立健全本科毕业设计沟通和汇报机制油气储运专业本科毕业设计各项主要工作由油气储运工程研究所（储运所）负责，同时学校和学院进行统筹安排和不定期检查。

储运所主要任务有组织安排选题、开题答辩、期中检查和毕业设计答辩，协调各老师时间等[3]。

毕业设计期间，在我校我院可能存在有消息通知不及时，对学生指导时间过少等问题。

因为各高校的专业不同，学生情况也不同，他校针对毕业设计制定的规章制度对我校我专业未必适用。

故针对这一问题，考虑到若能建立专门的油气储运本科毕业设计小组，其中包括负责教师和负责学生、各班级负责人等，负责毕业设计的消息通知、进度抽查、时间安排等任务，各负责老师安排定期答疑和进度检查，同时定期与毕业设计学生沟通以得到反馈信息等，对整个毕业设计的过程进行统筹安排，相信可以一定程度解决上述问题[4]。

中国石油大学（华东）毕业设计（论文）**原油管道初步设计学生姓名：**学号：**专业班级：油气储运工程 **班指导教师：***2006年6月18日摘要**管线工程全长865km，年设计最大输量为506万吨，最小输量为303.6万吨，生产期14年。

管线沿程地形较为起伏，最大高差为346.8m，经校核全线无翻越点；在较大输量时可热力越站，较小输量时可压力越站。

输油管采用沥青加强级外保护的防腐措施。

全线共设热泵站12座，管线埋地铺设。

管材采用 406.4×8.0，X65的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式。

加热炉采用直接加热的方法。

管线上设有压力保护系统，出站处设有泄压装置，防止水击等现象，压力过大造成的危害。

首站流程包括收油、存储、正输、清管、站内循环、来油计量及反输等功能；中间站流程包括正输、反输、越站、收发清管球等功能。

采用SCADA 检测系统，集中检测、管理，提高操作的安全性和效率。

由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。

关键词:管型；输量；热泵站；工艺流程ABSTRACTThe design of ** pipeline engineering for oil transportation is complete on June 2006.The whole length of the pipeline is 865 kilometer and the terrain is plan.The maximum of transport capacity is 506 million ton per year and minimum of throughout is 303.6 million ton per year.The choice of main equipment and determination of station site are based on the condition of every throughout. After the technical evaluation , one type of steel pipeline called X65 is select. The optimum diameter is 404.6 millimeter and the wall thicket is 8.0 millimeter. The maximum pressure of operating for design is 450MP.In order to reduce the loss of heat, the pipeline is buried under the ground. The pipeline is coated with 7-millimeter thick anti-corrosion asphalt layer and impressed current catholic protection to protect the pipe from corrosion.The process of transportation is pump-to-pump tight line operation. Crude oil is heated at first and the pump in each station. There are three 220D-65×10pumps are equipped as the transporting pump. The process of flows in the station includes: collecting crude oil; forward transportation; reverse pumping over station and circulation in the station.Along the main line, oil transportation included head station, intermediate heating and pumping station, and terminal station.Through the benefit analysis and feasibility study of operation,the project has a good economic benefit and the design is feasible.Keywords ：pipeline corrosion ；pump-to-pump station ；analysis目录前言 (1)第一章工艺计算说明书 (1)1.1 设计原始数据 (1)1.2 基础计算及经济管径的选取 (3)1.3 热力计算 (5)1.4 水力计算 (8)1.5 反输计算 (11)1.6 输油工艺及主要设备选型 (12)第二章工艺设计计算书 (16)2.1 基础计算 (16)2.2 工况计算 (19)2.3 设备选型 (26)2.4 开泵方案 (30)2.5 反输计算 (37)结论 (41)致谢 (42)参考文献 (43)前言“输油管道初步设计”是石油储运专业毕业设计内容之一。

摘要本管线设计最大设计年输量为2000万吨。

管道全长220km，所经地段地势较为平坦，高程在28～88m之间。

经过计算，不存在翻越点。

全线均采用“从泵到泵”的密闭输送方式以及先炉后泵流程。

本设计根据经济流速来确定管径，选为Φ813×10.3，管材选择无缝钢管，钢号Q345，最低屈服强度为325MPa。

经过热力和水力计算，确定了所需的热站和泵站数，考虑到运行管理的方便，热泵站的合一。

本设计中遵循在满足各种条件的情况下，工艺流程尽可能的简单，并且输油工艺本着应用先进技术的原则，进行了首站和中间站的工艺流程设计。

最后绘制五图：管道纵断面图，中间热泵站工艺流程图，首站平面布置图，泵房安装图，首站工艺流程图。

关键词: 管道；输量；热泵站；工艺流程ABSTRACTThe length of the pipeline design is 220 kilometers, the elevation height is between 28-88 meters,the section which pipeline passed is smooth.Go through the calculate, there was no get over point.This design used tight line pumping which called “from pump to pump”, so it can reduce consumptive waste, Moreover, this method can utilize sufficiently remain pressure head.In the design, economic pipe diameter is firstly determined by economic velocity. At lest, Ф813×10.3,L325 pipe is used.The transportation capacity and the geography conditions are considered of in order to determine the heating station. And including the environmental protection the worker's live conditions and so on. Finally, the heating station id placed to the first station,0Km. And direct heating is used.In the condition of meeting all the kinds of those factors, the technological processes are used as simply as possible, and the advanced technologies are used an usually as possibly. In each station, oil is first heated and then pumped in heating—pump station in the design. The process of the origin station is: forward transportation, reverse transportation, heat oil cycling and pigging operation, etc. The technology process of the following station is: forward transportation, reverse transportation, non—pumping operation, non—heating oil cycling and pigging operation, etc.The last , analysis of the projects economic becefics is necessary.The IRR is included.SO ,the project is possible.Keyword：tube type：transmit output；hot pumpstation；technical process目录第一章前言 (1)第二章工艺设计说明书 (2)1.工程概况 (2)1.1 线路基本概况 (2)1.2 输油站主要工程项目 (2)1.3 管道设计 (3)2.基本参数的选取 (3)2.1 设计依据 (3)2.2 原始数据 (3)2.3 温度参数的选择 (4)3．参数的选择 (5)3.1 管道设计参数 (5)3.2 油品密度 (5)3.3 粘温方程 (6)3.4 总传热系数K (6)3.5 最优管径的选择 (6)4．工艺计算说明 (7)5. 确定加热站及泵站数 (7)5.1 热力计算 (8)5.2 水力计算 (9)5.3 站址确定 (10)6．校核计算说明 (11)6.1 热力、水力校核 (11)6.3 进出站压力校核 (11)6.4 压力越站校核 (12)6.5 热力越站校核 (12)6.6 动、静水压力校核 (12)6.7 反输运行参数的确定 (12)7. 站工艺流程的设计 (13)8．主要设备的选择 (14)8.1 输油泵的选择 (14)8.2 首末站罐容的选择 (15)8.3 加热炉的选择 (15)8.4 阀门 (15)第三章工艺设计计算书 (17)1．经济流速确定管径 (17)1.1 输量计算 (17)1.2 经济流速 (17)2．热力计算与确定热站数 (19)2.1 确定计算用各参数 (19)2.2 确定流态 (19)2.3 总传热系数的确定 (20)2.4 最小输量下确定热站数和泵站数 (21)2.5 判断翻越点 (23)2.6 最大输量下确定热站数和泵站数 (23)2.7 翻越点的校核 (25)3. 确定站址 (25)3.1 热力校核 (25)4. 反输量的确定 (29)4.1 反输量的确定 (30)4.2 反输泵的选择 (30)5. 设备选取及管线校核 (30)5.1 输油站储罐总容量 (30)5.2 输油主泵的选择 (31)5.3 给油泵选择 (31)5.4反输泵的选择 (31)5.5 加热炉选取 (31)5.6 电动机选择 (31)5.7 阀门 (32)6. 开炉开泵方案 (32)6.1 最大输量下 (32)6.2 最小输量下 (33)第四章结论 (34)致 (35)参考文献 (36)第一章前言作为油气储运专业的本科毕业生，我们进行了输油管道的初步设计，使我对以前所学专业知识进行了一次综合回顾及应用，尤其是对管输工艺的初步设计有了更深的了解和认识。

毕业论文(设计)题目名称：唐秦输油管道初步设计题目类型：毕业设计学生姓名：院 (系)：专业班级：指导教师：辅导教师：时间：至目录毕业论文(设计)任务书 (I)毕业设计开题报告 (V)毕业论文(设计)指导教师评审意见 (XI)毕业论文(设计)评阅教师评语 (XII)毕业论文(设计)答辩记录及成绩评定 (XIII)中文摘要............................................................ X IV 外文摘要 (XV)1 前言 (1)2 工艺设计说明书 (2)2.1 工程概况 (2)2．2基本参数选取 (3)2.3 参数的选择 (6)2.4 工艺计算说明 (7)2.5 确定加热站及泵站数 (8)2.6 校核计算说明 (11)2.7 站内工艺流程设计 (12)2.8 主要设备的选择 (13)3 工艺设计计算书 (15)3.1 经济流速确定经济管径 (15)3．2 热力计算与确定热站数 (16)3．3 水力计算与确定泵站数、选泵 (19)3.4 校核 (21)3.5 设备的选取 (30)3.6 开炉开泵方案 (33)4 结论 (34)参考文献 (34)致谢 (36)附录 (37)毕业设计任务书毕业论文(设计)任务书院（系）专业班级学生姓名指导教师/职称1.毕业论文(设计)题目：唐秦（唐山/秦皇岛）输油管道初步设计2.毕业论文(设计)起止时间：3．毕业论文(设计)原始数据及所需资料（1）所输原油物性原油的密度ρ=900kg/m320燃料油的热值E=5.0×104kJ/kg凝固：T=30C含蜡量：15.0%析蜡点：41C反常点：34C比热：2.1kJ/kg·C保温材料为聚氨酯硬质泡沫塑料，导热系数：0.04W/m C⋅︒采用沥青绝缘层对于一般热油管道可取0.15W/m C⋅︒（2）设计输量表1生产期生产负荷（各年输量和最大输量的比率）Array（3）环境参数唐秦输油管道初步设计土壤导热系数：2.0W/m C ⋅︒. 管道中心埋深：1.5m 年最低月平均地温：3C （4）油品粘温关系如下表所示：表2 油品粘温关系（5）唐秦输油管道全长280km ，沿线里程、高程如下表所示：表3 沿线里程、高程（6） 常用输油泵特性1)宾汉姆泵特性如下表所示：表4 宾汉姆泵特性2) 200D-65×7 75.1Q 005116.0529H -=额定流量280h /m 3，效率为68%3)200D-65×10 75.1Q 006415.0795H -=毕业设计任务书额定流量280h/m3，效率为68%（7）常用加热炉型号814Kw 1745 Kw 2326 Kw 4652 Kw 8000Kw 效率为86%（8）经济数据线路工程投资指标（万元/千米）原油价格：4000元/吨电价：0.7元/度4．毕业论文(设计)应完成的主要内容(1)了解整个输油系统的组成，主要实现的功能。
