建筑物的沉降观测方法

建筑物沉降观测方案我项目进行的沉降观测只适用于本工程施工阶段的施工、结构安全参考，正式沉降观测应由建设单位委托有资质的测绘单位测量，观测点的布置，在结构施工前必须有方案，结构施工中我单位根据图纸要求埋设观测点(如下图)。

1 沉降观测点布设沉降观测点布设位置在建筑物首层各转角及后浇带两侧(埋设点详结构平面图)。

2 沉降观测2.1基础底板施工完进行首次观测，以后每施工一层观测一次，结构封顶后每一个月一次；竣工一年后每半年一次观测。

如遇异常情况，可酌情增加观测次数，正式交付使用后，应持续观测一年，直至沉降稳定（连续二次半年沉降量＜2mm）。

2.2 建筑施工期间，当建筑物发生较大沉降，不均匀沉降或出现裂缝时，应立即向工程技术负责人汇报，并立即进行每日或数日一次连续值班观测。

2.3 沉降观测是一项长期性、系统性观测工作。

本工程为高层建筑，竣工后将沉降观测数据及有关图纸移交建设单位，由建设单位自行观测。

2.4 沉降观测四定：固定人员观测和整理成果；固定使用的水准仪及水准尺；使用固定的水准点；按规定的日期、方法及路线进行观测。

3沉降观测点成果整理观测资料及时整理、妥善保存，作为工程技术档案资料的一部分。

整理沉降观测成果，计算出每次观测的沉降量，前后几次观测同点高差和累计沉降量，并绘制出沉降观测日期、沉降量的关系曲线图，供设计、施工有关负责人员使用。

4沉降观测精度控制措施4.1为了确保观测值的精确无误，本工程的沉降量工作均由我项目经理部专职测量员进行观测，并且在每次观测时及时做好观测记录，其他人员不得代替进行此项工作。

4.2在进行每次沉降测量时必须确保了使用同一台水准仪及水准尺，不得私自乱用其他的仪器，以避免影响仪器的精确度误差影响观测值的精确。

4.3每次进行沉降测量必须按观测线路图及确定的观测水准点进行，严禁使用其他临时水准点，避免因水准点不准确合方法不统一而影响观测的精确值。

4.4在进行每次的沉降观测时，必须严格按照规定的日期、方法以及路线进行，专职观测员必须严格按照仪器使用操作规程进行仪器的操作，严禁违章作业，避免因仪器使用不当以及自然客观条件影响观测值的精确度。

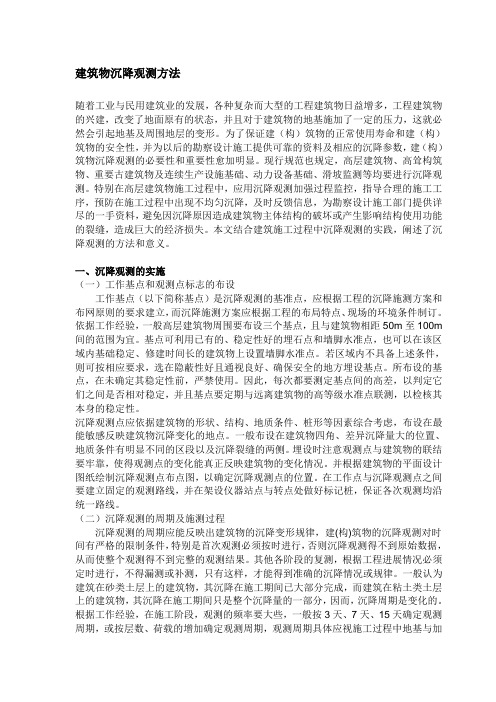

建筑物沉降观测方法随着工业与民用建筑业的发展，各种复杂而大型的工程建筑物日益增多，工程建筑物的兴建，改变了地面原有的状态，并且对于建筑物的地基施加了一定的压力，这就必然会引起地基及周围地层的变形。

为了保证建（构）筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。

现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。

特别在高层建筑物施工过程中，应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息，为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

本文结合建筑施工过程中沉降观测的实践，阐述了沉降观测的方法和意义。

一、沉降观测的实施（一）工作基点和观测点标志的布设工作基点（以下简称基点）是沉降观测的基准点，应根据工程的沉降施测方案和布网原则的要求建立，而沉降施测方案应根据工程的布局特点、现场的环境条件制订。

依据工作经验，一般高层建筑物周围要布设三个基点，且与建筑物相距50m至100m 间的范围为宜。

基点可利用已有的、稳定性好的埋石点和墙脚水准点，也可以在该区域内基础稳定、修建时间长的建筑物上设置墙脚水准点。

若区域内不具备上述条件，则可按相应要求，选在隐蔽性好且通视良好、确保安全的地方埋设基点。

所布设的基点，在未确定其稳定性前，严禁使用。

因此，每次都要测定基点间的高差，以判定它们之间是否相对稳定，并且基点要定期与远离建筑物的高等级水准点联测，以检核其本身的稳定性。

沉降观测点应依据建筑物的形状、结构、地质条件、桩形等因素综合考虑，布设在最能敏感反映建筑物沉降变化的地点。

一般布设在建筑物四角、差异沉降量大的位置、地质条件有明显不同的区段以及沉降裂缝的两侧。

略论建筑物沉降观测方法目前，我国的高层建筑逐渐兴起，建筑物的不断增高，促使建筑物所承受的荷载力也在不断的增加。

而由于建筑自身的地基基础和上部结构是共同作用的，许多建筑物会发生不均匀的沉降，有时候会造成建筑物发生一定的倾斜和断裂，给建筑物带来了很大的不安全性，也危害着人们的安全和健康。

所以必须要加强对建筑物的安全性和可靠性的建设，按时对建筑物进行观测和分析，综合判断建筑物可能会发生的变形，积极采取必要的安全防护措施，保障建筑物的安全使用。

所以在建筑物的沉降观测中，要根据建筑物的实际情况，采用最有效的观测方法，进行科学的处理和分析，正确处理在建筑物的沉降观测中可能出现的各种问题。

一、建筑物沉降观测中的常用方法1.1 全自动测量法我国的测量仪器在不断的更新和改进，其也在逐渐的应用于建筑物的沉降观测中，并且加入到了全自动跟踪测量仪器，它能够进行全方位、精度高、全天候的进行自动的监测，并得出有效数据，进行相应的处理。

我们所使用的全自动测量法已经广泛的应用于大坝、桥梁等各种建筑物的沉降观测中。

1.2 数字摄影测量法在我国的经济建设和国防建设以及各种科学研究中，已经广泛应用了数字摄影测量的方法，其能够有效的监测分析重要工程的变形以及自动生产的情况，并且能够及时的测出弹体的运动轨迹和有关炮口冲击波的波形等各种数据。

通过利用数据摄影测量法，进行大型建筑物沉降监测，可以直接通过多个点的数据提供三维空间信息，使数据的精确度能够达到2-4 μm1.3 水准测量法在进行建筑物的沉降观测的时候，人们最常用的一种方法就是水准测量法，其主要是利用水准仪对基准点和沉降监测点等测量其高程，通过观察分析其高程的变化情况，综合对比分析建筑物的沉降变形的各种情况。

但是由于水准测量法具有广泛的应用性，它还适用于不同类型、精度以及施侧条件的建筑物的沉降监测，是一种很可靠的测量手段。

1.4 GPS测量法GPS测量法是随着我国科技的不断进步和发展，而发明的一种全新的用于空间定位的高新技术，并且由最初的静态发展到了动态的定位，其定位的精度非常高，所以也在不同的领域取得了广泛的应用，逐渐代替了过去的光学仪器和电子仪器。

建筑物沉降观测全套一、沉降观测的方法和一般规定1.沉降观测的时间和次数沉降观测的时间和次数，应根据工程性质、工程进度、地基土质情况及基础荷重增加情况等决定。

在施工期间沉降观测次数：(I)较大荷重增加前后(如基础浇灌、回填土、安装柱子、房架、砖墙每砌筑一层楼、设备安装、设备运转、工业炉砌筑期间、烟囱每增加15m左右等),均应进行观测；(2)如施工期间中途停工时间较长，应在停工时和复工前进行观测；(3)当基础附近地面荷重突然增加，周围大量积水及暴雨后，或周围大量挖方等，均应观测。

工程投产后的沉降观测时间:工程投入生产后，应连续进行观测，观测时间的间隔，可按沉降量大小及速度而定，在开始时间隔短一些，以后随着沉降速度的减慢，可逐渐延长，直到沉降稳定为止。

2.沉降观测工作的要求沉降观测是一项较长期的系统观测工作，为了保证观测成果的正确性，应尽可能做到四定：（1）固定人员观测和整理成果；（2）固定使用的水准仪及水准尺；（3）使用固定的水准点；（4）按规定的日期、方法及路线进行观测。

3.对使用仪器的要求对于一般精度要求的沉降观测，要求仪器的望远镜放大率不得小于24倍，气泡灵敏度不得大于15"∕2mm（有符合水准器的可放宽一倍）。

可以采用适合四等水准测量的水准仪。

但精度要求较高的沉降观测，应采用相当于N2或N3级的精密水准仪。

4.确定沉降观测的路线并绘制观测路线图在进行沉降观测时，因施工或生产的影响，造成通视困难，往往为寻找设置仪器的适当位置而花费时间。

因此对观测点较多的建筑物、构筑物进行沉降观测前，应到现场进行规划，确定安置仪器的位置，选定若干较稳定的沉降观测点或其他固定点作为临时水准点（转点），并与永久水准点组成环路。

最后，应根据选定的临时水准点、设置仪器的位置以及观测路线，绘制沉降观测路线图（图4√194）,以后每次都按固定的路线观测。

采用这种方法进行沉降测量，不仅避免了寻找设置仪器位置的麻烦，加快施测进度；而且由于路线固定，比任意选择观测路线可以提高沉降测量的精度。

建筑物沉降观测6.1.2.1 沉降观测的目的沉降观测的主要目的是通过对建筑的沉降进行定期的跟踪观测，获得建筑物准确可靠的沉降数据，了解建筑物的实际沉降情况，为建筑施工和运营安全提供数据保证。

6.1.2.2 沉降基准点布设1 基准点布点原则沉降基准点是沉降观测的依据，本工程沉降观测点设置如下图。

根据设计要求，沉降观测每个月检测一次，竣工验收后，第一年不少于4次，第二年不少于2次，以后每年1次，知道下沉稳定为止。

沉降基准点与观测点的距离不宜太远，以保证足够的观测精度；沉降基准点须埋设在建筑物的压力传播范围以外，距离建筑物基坑边线不小于2倍基坑深度。

图6.1.2-1 酒店沉降观测点布置图图6.1.2-2 酒店裙楼沉降观测点布置图2 基准点的埋设及测量为保证沉降观测数据的准确性，沉降观测基准点继续沿用前期一局使用的基准点。

基准点高程的校测：基准点使用前，用蔡司Dini10电子水准仪从业主提供的水准基点与场区内的水准基准点联测，以经平差计算后的基准点高程数据作为本工程沉降观测的基准点高程。

沉降观测基准点布设闭合路线，其主要技术要求和测法应符合表6.1.2-1规定。

注：n 为测站数3 沉降观测点的布设1) 布点原则依据《建筑变形观测规程》的要求，沉降观测点布设位置应符合下列要求：(1) 布置在变形明显而又有代表性的部位；(2) 稳固可靠、便于保存、不影响施工及建筑物的使用和美观；(3) 沿墙的长度每隔20m 左右设置一个观测点；(4) 在转角处、沉降缝两侧设置观测点；2) 沉降观测点的布置沉降观测点埋设位置根据本工程建筑结构形式、设计图纸和规范要求，在建筑物的首层规定位置埋设，用,20的钢筋埋设，设置标高为离地50cm,沉降观测点埋设如下图6.1-10；图6.1.2-3 沉降观测点埋设图4 观测技术要求1) 观测仪器选用精密电子水准仪及与其配套铟瓦条码尺。

2) 观测方法沉降观测按《建筑变形观测规程》规定的二等水准测量要求，采用单路线往返观测。

建筑物沉降观测的措施沉降观测是建筑物或构筑物在施工乃至使用过程中不可或缺的工作，也是技术资料中不可缺少的内容，它不仅关系到建筑质量，更关系到建筑物的安全。

具体要做到以下几点：1、沉降观测点的设置要正确合理（1）砖墙承重的建筑物：沉降观测点一般应沿墙的长度每隔8米至10米设置一个，并应设置在建筑物的外墙转角处、纵墙与横墙的交接处及纵墙与横墙的中央、建筑物的沉降两侧。

当建筑物宽度大于1米时，内墙也应在适当位置设观测点。

（2）框架结构的建筑物：沉降观测点应设在每个桩基或部分柱基上部。

（3）具有浮筏基础的或箱形基础的高层建筑，观测点应沿纵、横轴和基础周边位置。

（4）新建筑物与原有建筑物连接处的两边应设置。

（5）烟囱、水塔、油灌等其他类似的构筑物，应沿周边对称设置。

（6）埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。

2、沉降观测的次数和时间要适当对工业厂房、公共建筑和4层及以上的砖混结构住宅建筑：第一次观测在观测点安设稳固后进行。

然后，在第三层观测一次，三层以上时各层观测一次，竣工后观测一次。

框架结构的建筑物每二层观测一次，竣工后再观测一次。

3、水准点的确定要稳妥水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物、岩基等适当部位，一般不少于2个。

4、观测仪器及观测方法要讲究（1）观测沉降的仪器应采用经计量部门检验合格的水准仪和钢水准尺进行。

（2）观测时应固定人员，并使用固定的测量仪器和工具。

（3）每次观察均需采用环形闭合方法，或往返闭合方法当场进行检查。

同一观测点的两次观测之差不得大于1毫米。

5、沉降观测的图示与记录要精细完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。

（1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。

建筑物沉降观测方法论文摘要：现代建筑行业已取得了很大进步，施工技术和工艺都有了新的发展，施工也越来越复杂，对地面施加的压力也越来越大，常会出现建筑沉降现象。

为及时做好准备，需做好沉降观察工作，沉降观察有多种方法，本文主要根据笔者自身工作实践经验对较为常用的水准测量及其中可能出现的问题进行了分析。

0引言改革开放以后，我国的经济水平就在不断地提升，经济的不断进步，陆续推动着建筑行业的发展，因生活条件的提高，以及自身审美观的不断更新，让人们对于建筑物的要求不断增加，各种高科技、新方法、新工艺都用在了建筑行业，建筑物的构造也变得更为复杂。

随着建筑物的增多和自重的增加，地基必须承载更多的压力，极易引起变形，轻者建筑发生倾斜，重者则可能坍塌，对广大用户的生命安全构成威胁。

为提升建筑物的安全性，必须实时掌握与其沉降相关的各项参数，做好沉降观测工作，把握其中规律，及时预防。

常见的观测方法有水准测量法、全自动测量法以及 GPS 计量法，本文主要介绍了水准观测法。

一、建筑物沉降观测方法1 观测点位置选择对建筑物的沉降程度进行观测，需要设置适当的观测点，观测点的位置，应符合设计方案，结合建筑物的外形、结构及当地实际条件做综合考虑，既方便进行观测，又得明确反映沉降的规律和特点。

在观测区，需设有足够的水准点，按照相关标准，尽量在 3 个以上，且能够永久使用，因此，在埋设时，需做坚固处理，和被测对象之间的距离控制在 30 ～ 50m。

另外，水准点需提前埋设完成，且帽头以不锈钢或铜质为佳。

为检测其稳定性，每次观测都要详细记录水准点的差值，还可以和一些高等级的水准点联测。

2 观测仪器选择建筑物的沉降度关系着建筑的质量和人们的安全问题，在观测时，必须保证其精确度，按照规定标准，观测误差最多不得超过实际值的 10%。

精密水准仪是观测常用的仪器，铟合金水准尺测量精度高，且受外界因素影响较小，是最佳选择，若条件不允许，采用的是一般塔尺，则尽量使用第一段标尺。

沉降观测检测操作方法
沉降观测是一种常见的地质工程检测方法，主要用于监测建筑物、桥梁、道路等的沉降情况。

其操作方法一般如下：
1. 设定测点：确定被测物体（如建筑物）的支撑点，设立测点。

2. 安装测量设备：在测点位置安装沉降仪或倾斜仪等测量设备。

3. 进行基准测量：在建筑物建成后或设置测点之前，进行一次基准测量，获取建筑物的初始高程。

4. 进行定期测量：根据实际需要，定期进行沉降观测，记录建筑物的高程变化情况。

5. 数据处理与分析：对测得的数据进行处理、分析，制作沉降曲线、沉降图等。

6. 判断测量结果：根据沉降曲线、沉降图等结果，判断建筑物是否存在沉降问题，以及问题的严重程度。

7. 提出沉降处理方案：根据测量结果，提出相应的沉降处理方案，进行修复或加固等工作。

需要注意的是，沉降观测操作过程需要严格遵守测量规程和安全操作规程，保证测量结果的准确性和安全性。

施工建筑沉降观测方案施工建筑沉降观测方案一、项目背景施工建筑沉降观测是为了监测施工期间和使用期间建筑物的沉降变化情况，以确保建筑物的稳定性和安全性。

二、目标通过沉降观测，旨在确保建筑物的沉降量在合理范围内，避免超过安全标准，并及时采取措施进行调整和修复。

三、观测原理通过安装在建筑物内部的沉降探测器，测量建筑物自身的沉降变化。

观测采用全自动仪器，定时测量和记录建筑物的沉降数据。

四、观测内容1. 建筑物主要结构的沉降观测：对建筑物主体结构进行沉降观测，包括地基、框架等关键结构的沉降变化情况。

2. 建筑物周边地基的沉降观测：监测建筑物周边地基是否存在沉降，以及沉降的程度和方向。

3. 建筑物使用期间的沉降观测：在建筑物使用期间进行定期观测，监测建筑物使用后可能出现的沉降情况。

五、观测方案1. 观测仪器的选择：选择精度高、稳定性好的沉降观测仪器，如全自动测量仪器，确保数据的准确性和可靠性。

2. 设备安装：根据建筑物的具体结构和要求，合理安装沉降观测仪器，并进行校准和调试，确保设备工作正常。

3. 观测时间间隔：根据建筑物的特点和使用情况，确定观测的时间间隔，建议在施工期间每天进行观测，使用期间每月进行观测。

4. 数据处理与分析：采集到的观测数据进行及时处理和分析，生成沉降曲线，并与建筑物的设计要求和安全标准进行比对，判断沉降情况是否符合要求。

5. 数据报告与监测措施：根据观测数据的分析结果，及时编制观测报告，提出监测建议和必要的调整措施，在沉降超过安全范围时及时实施修复工作。

六、质量控制方案1. 设备质量把关：选择正规可靠的设备供应商，确保所选设备的质量和性能符合相关标准。

2. 安装质量把关：设定建筑物沉降观测仪器的安装要求和方法，严格按照要求进行安装和调试，确保设备的正确使用。

3. 数据准确性把关：严格按照观测方案进行数据采集，避免人工操作和仪器误差对数据的影响，确保数据的准确性。

4. 数据分析标准把关：根据国家相关标准和规范，确保数据处理和分析过程符合规范和要求，避免主观因素对分析结果的影响。
