QC成果发布材料深基坑复合土钉墙质量控制

深基坑中土钉支护施工技术及其质量控制1、土钉支护的施工工艺根据图纸测量放线→土方工程开挖土方→底层初喷→土钉钻孔、置筋、注浆→绑扎挡土墙钢筋网→复喷混凝土→混凝土墙体养护→边坡监测。

1.2测量放线在土方开挖前，先根据工程图纸对即将开挖的基坑放出大线，撒上白灰并辅助以木桩等醒目标志，以便于工程机械的土方开挖，而且，要在基坑四周设计一定排水量的排水沟，防止水流灌入基坑。

1.2土方工程开挖土方工程开挖时一定要注意分层开挖，随挖随支护的方式进行，一般可使用反铲挖掘机进行基坑开挖，基坑四周一定要注意预留20--30公分的土体进行人工修坡，严禁使用机械挖掘造成边坡土体的机械扰动，从而破坏土体平衡，开挖的深度要控制在土钉的孔位以下50公分左右的位置，每层的开挖深度应大于2米，最大限度降低对支护层的扰动，上一层的土钉注浆完成一天以后方可进行下一层的开挖工作，因此，为保证工程进度加快期，土钉支护工作要密切与土方工程结合进行，与土方开挖构成循环施工，在开挖以后及时修缮边坡，迅速喷射基层的混凝土。

1.3基层初喷为了防止土钉墙的施工在挖好的坡面发生垮塌，因此，土方开挖完毕以后必须迅速喷射C20等级的细石混凝土，喷射厚度应控制在30--50公分左右，混凝土水灰比控制在0.5--0.6，喷射工作应分段分片进行，在同一工作段内，喷射应自下而上，而且，在终凝以后，要对其进行三天的养护。

1.4 土钉安装土钉安装之前，必须进行隐蔽验收，对局部孔位出现深水或塌孔以及掉落松土的，应及时清楚，通常采用电锤、洛阳铲进行成孔作业，钻孔直径应控制在70--120mm，土钉灌注采用常压灌注，灌注浆液采用0.4--0.45水灰比，1：1--1：2的水泥砂浆进行灌注，在安装土钉时，应注意土钉杆体不得扭压甚至弯曲；注浆导管要与土钉同时放入孔内，土钉放入的角度要与钻孔的倾角一直，注浆导管应插到距孔底5公分左右，为使灌注的浆液饱满，因此，在孔口的地方必须设置浆塞与排气管，土钉的钢筋必须选用二级或三级钢筋，直径宜控制在16--32mm左右；钢筋的安装位置必须居中，插入深度不应小于图纸要求的90%，在安装完毕以后，不得随意敲击，谨防碰撞。

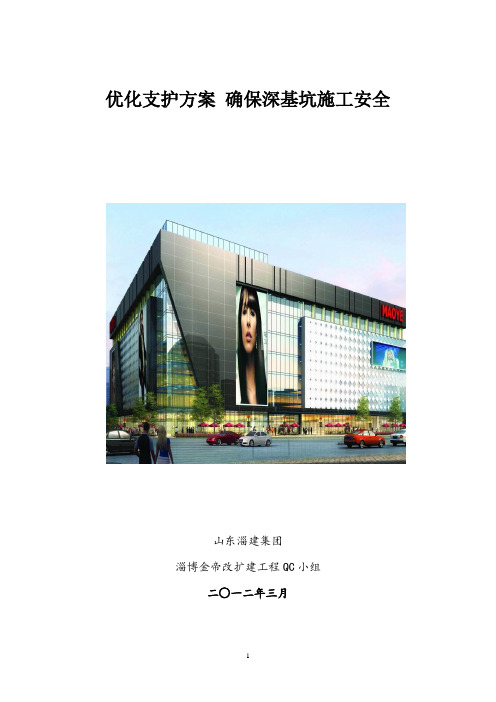

优化支护方案确保深基坑施工安全山东淄建集团淄博金帝改扩建工程QC小组二○一二年三月目录第一部分工程概况 (3)第二部分课题选择 (4)第三部分设定目标 (5)第四部分提出各种方案并确定最佳方案 (6)第五部分制定对策表 (9)第六部分对策实施 (12)第七部分效果检查 (21)第八部分制定巩固措施 (22)第九部分总结及今后打算 (23)第一部分、工程概况一、 工程概况淄博金帝改扩建工程，位于淄博市张店区柳泉路与共青团西路交叉路口的东北侧，该工程建筑面积为11.5万㎡，框架结构。

原有保留建筑地上七层，地下一层。

基础埋深-7.2m ，接建部分地上八层，地下两层，基础埋深-9.3m ，基坑平面形状呈L 型，开挖范围145m ×112m, 基坑南侧、西侧靠近城市主干道，东侧紧靠淄博市中心医院二层小楼,基坑重要性等级为一级。

二、小组概况制表日期：2011年7月5日 制表人：周旋三、小组获奖情况小组名称 淄博金帝改扩建工程QC 小组成立时间 2011年6月 课题类型 创新型 注册时间 2011年6月 注册编号 鲁湽8-12-2011课题注册 时间 2011年6月 小组人均受训时间 60课时序号 姓名 学历 职务职称 小组分工 组内职责 1 王飞鹏 大专 项目经理 工程师 组长 组织协调 2 陈国强 大专 安全工程师 高工 副组长 安全检查 3 齐继兴 本科 技术负责人 工程师 副组长 质量检查 4 张 磊 大专 技术员 助理工程师 组员 方案实施 5 崔冬梅 大专 资料员 工程师 组员 资料整理 6 苗林芝 大专 质检员 助理工程师 组员 质量检查 7 孔宪琪 中专 施工工长 助理工程师 组员 质量检查 8周 旋大专资料员技术员组员资料整理四、小组活动计划制表日期：2011年6月5日 制表人：周旋第二部分、课题选择一、标准要求根据《建筑基坑支护技术规程》JGJ120-99的有关规定，综合考虑基坑开挖深度、场地地理位置和周边环境，确定基坑安全等级为一级。

一、概况：1.1工程概况表（1）1.2课题概况由于黄河三角洲地区，地下水位较高，地质情况由第四纪新近沉积的粘土、粉土及粉砂土构成。

在***油田综合办公写字楼主楼及商河路MN组团、J组团等基坑支护工程中，采用传统的单轴深层搅拌桩及大直径双轴搅拌桩，止水帷幕在地表以下6米处穿越粉细砂层时出现开叉、漏水现象。

由于深基坑支护的成功与否关系到地下构筑物的安全质量及施工进度，而止水帷幕截渗墙是其中的关键环节，其成败直接决定了地下构筑物防水等工序的顺利进行，而且直接影响基坑周围建筑物的安全。

二、小组简介 表（2）三、选题理由附图一 商河路MN 组团帷幕开叉附图二 综合办公楼主楼帷幕漏水制图人：张霈编制时间：2004 年4 月 10 日四、现状调查QC小组对以往施工的三个基坑支护工程中出现渗漏点，从以下三方面进行了调查：调查一、渗漏点发生的部位：在***油田综合办公写字楼及商河路MN组团、J组团等基坑支护工程中，采用传统的单轴深层搅拌桩及大直径双轴搅拌桩，一般都在埋深约5-6米处以下部位穿越粉土层、粉细砂层时出现开叉、漏水现象。

调查二、施工机械此次施工的施工水泥搅拌桩机共有2台，我们对所有施工机械进行统计，同时对施工发生渗漏点的施工机械进行了调查。

调查情况见下表：调查三、小组成员及施工队伍 （1）小组成员自我评价小组成员在活动之初进行了自我评价，评价结果见雷达图（2）施工队伍素质调查工程施工之前，QC 小组向施工队伍发出了针对是否了解施工工艺的问卷调查。

问卷调查的结果见环状图。

3223 2质量意识个人能力QC 知识解决问题能力团队精神 自我评价 总分制图人：刘学军 编制时间：2004 年4 月 10 日五、活动目标1、目标设定2、目标可行性分析六、原因分析和要因确定 1、原因分析针对现状分析存在的问题目标确定后，我们小组对以上原因采用关联图进行原因分析。

对施工工艺不了解对施工工艺比较了解对施工工艺十分了解关联图制图人：张霈编制时间：2004 年4月19日2、要因确定原因一：机械设备能力不足原因二：施工场地不平整原因三：不按技术交底进行施工原因四：桩架不稳定 原因五：操作人员不注意对机械设备的保养与维修 原因六：水灰比达不到规范要求七、制定对策针对上述要因，我们召开了QC 小组研讨会，逐项分析、群策群力、集思广益，针对要因制定出相应的对策。

中铁二局2008年度QC成果资料广州市轨道交通六号线工程施工13标组长：李应战编写人：郭灿发表人：郭灿小组所在单位（全称）：中铁二局第四公司广州地铁项目部小组名称：地下连续墙质量控制QC小组目录一、工程概况 (1)二、小组概况 (1)三、选题理由 (2)四、现状调查 (3)五、小组活动目标及可行性论证 (4)1、活动目标 (4)2、目标可行性论证 (4)六、原因分析 (5)七、要因确认 (5)八、对策及措施 (6)九、实施对策 (7)十、效果检查 (10)十一、巩固措施 (11)十二、总结及今后打算 (11)1、总结 (11)2、今后打算 (12)相关图片： (13)一、工程概况广州市轨道交通六号线呈“U”型走向，西起白云区的金沙洲，向东南穿越荔湾区，经越秀区、东山区后，转至东北方向至天河区，止于天河区高塘石。

天河客运站为地下四层岛式车站，是六号线的第21座车站。

车站基底埋深32.4m，顶板平均覆土深度3.0m，围护结构采用厚1000mm地下连续墙加φ900止水旋喷桩，槽幅间采用工字钢板接头连接，地下连续墙标准幅宽5m，C30水下混凝土浇筑。

连续墙设计平均深度为35m，最深达38m。

根据地质勘测资料可知，土层平均厚度约28m，岩层平均厚度约7m。

因此，我部地下连续墙成槽施工采用BH-12型液压抓斗式成槽机抓挖土层，CZ-30型冲击钻冲击钻进岩层的施工方法。

车站主体地下连续墙平面布置图二、小组概况本小组于2008年3月26日进行课题登记并注册。

小组成员共7人，其中本科5人、大专1人、中专1人，平均年龄约32岁，接受TQC教育时间48小时以上。

小组平均每月活动1～2次，出勤率95%，发言率91%。

小组成员具体情况详见小组成员基本情况统计表。

Q C 小组情况表三、选题理由1、地下连续墙的成槽深度大，对施工垂直度控制要求高，地下连续墙施工质量直接影响工程总体施工质量。

本工程质量目标为：工程质量达到设计的要求,分项工程合格率达到100%，争创广州市“五羊杯”优质工程奖。

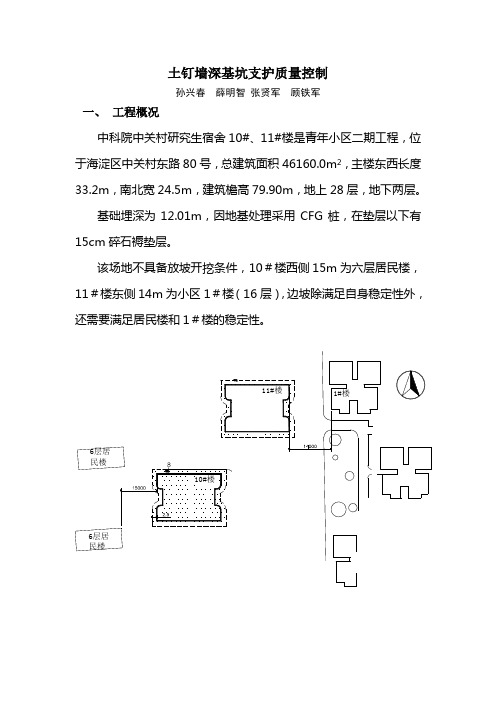

土钉墙深基坑支护质量控制孙兴春薛明智张贤军顾铁军一、工程概况中科院中关村研究生宿舍10#、11#楼是青年小区二期工程，位于海淀区中关村东路80号，总建筑面积46160.0m2，主楼东西长度33.2m，南北宽24.5m，建筑檐高79.90m，地上28层，地下两层。

基础埋深为12.01m，因地基处理采用CFG桩，在垫层以下有15cm 碎石褥垫层。

该场地不具备放坡开挖条件，10＃楼西侧15m为六层居民楼，11＃楼东侧14m为小区1＃楼（16层），边坡除满足自身稳定性外，还为确保基础工程顺利进行，基坑边坡需要进行有效支护。

针对本工程基础埋深、土层土质等特点，我们决定选用土钉墙支护这一新型边坡加固技术。

根据现场条件及基坑深度，设计槽底标高-12.01m，自然地平标高-0.8m，基坑深度11.21m，设计槽底标高以上预留0.35m 厚土方，避免基础桩（CFG桩）施工扰动地基土，CFG桩桩顶标高-12.16m，实际支护边坡深度11.36m，边坡按1：0.2放坡，采光井墙线外1.5m留作工作面（以便基础桩施工）；10#楼西侧（居民楼基础埋深2.0m）、11#楼北侧东侧（高层住宅楼基础埋深8.0m）临近原有建筑物，边坡采用预应力锚杆进行特殊加固，确保建筑物的安全。

基坑开挖从2002年4月22日开始，6月初结束。

二、小组简介小组名称：青年小区项目部QC小组成立时间：2002年4月21日小组类型：攻关型小组人数： 7人活动时间：2002年4月21日～2002年6月5日本小组成员由技术质量部门领导和专业人员组成，具有一定的施工技术经验。

小组成员及分工：表1制表：孙兴春日期：2002.4.21三、活动制度1、每星期活动一次，每次不少于2小时；2、每次活动由组长召集，成员必须参加；3、活动内容：调查原因、分析原因、制定对策、组织实施、效果检验、总结提高。

四、选题理由1、其它类似工程因基坑支护措施不当，造成边坡失稳，塌方。

不仅影响总工期，还造成工程造价的增加。

基坑开挖边坡土钉墙支护施工工艺方法及质量控制措施一、施工工艺方法1.土钉墙设计：根据基坑边坡的土质情况、开挖深度和周边环境等因素，进行土钉墙的设计。

设计应考虑土钉的材料、尺寸、数量、间距和排列方式等。

2.土钉孔开挖：按照设计要求，进行土钉孔的开挖。

孔的尺寸应符合土钉的尺寸要求，孔的深度应超过土钉的设计埋置深度。

3.土钉钢筋预埋：在土钉孔中预埋土钉钢筋，在钢筋上加固锚具，并用适当材料固定，确保土钉在正确位置。

4.喷射混凝土：在土钉孔中进行喷射混凝土。

喷射混凝土应按照设计要求进行，厚度应符合要求，并应严格控制喷射混凝土的配合比、强度等。

5.土钉墙面处理：对喷射混凝土表面进行平整、修整和打磨等处理，确保土钉墙面的平整度和表面质量。

6.其他配套工程：根据实际情况，进行土钉墙的其他配套工程，如排水工程、防护网安装等。

1.土钉墙设计质量控制：设计人员应根据实际情况进行土钉墙设计，确保设计满足工作要求和安全性要求。

2.土钉孔开挖质量控制：土钉孔的开挖应按照设计要求进行，孔的尺寸和深度应满足要求，并应注意土壤的支护和固定。

3.土钉钢筋预埋质量控制：土钉钢筋预埋应符合设计要求，钢筋预埋位置准确，并应定期进行检查，确保土钉钢筋的质量和位置。

4.喷射混凝土质量控制：喷射混凝土应按照设计要求进行，要严格控制混凝土的配合比、强度和施工过程中的厚度等。

5.土钉墙面处理质量控制：土钉墙面处理应保证平整度和表面质量，需进行检查和修整，确保土钉墙面的质量。

6.其他配套工程质量控制：其他配套工程的质量也需要进行严格控制，如排水工程的排水能力、防护网的安装固定等。

以上就是基坑开挖边坡土钉墙支护施工工艺方法及质量控制措施。

在实际工程中，需要根据具体情况和设计要求进行施工，确保支护工程的质量和安全。

深基坑施工进度的控制河南省岩土工程有限公司基坑支护QC小组一、工程概况拟建的新合鑫.睿达广场位于郑州市金梭路与木兰里路交叉口东南角。

该工程总建筑面21953.6m2,建筑高度99.3 m，主楼为框架剪力墙结构。

本次课题涉及的深基坑特点是：场地东西长281m，南北宽74 m，平面上基本呈矩形，基坑开挖深度12.1m，地下水位高，场地地下水位埋深8.8 m～9.5 m,近年最高水位7.5 m，周围道路与建筑物分布较多。

本基坑为一级基坑，临时性支护。

基坑支护合同工期50天。

二、小组简介制表人：李文勇制表时间：2014年3月10日三、选择理由从近些年来看，深基坑施工已较为普遍。

河南省岩土工程有限公司及兄弟单位施工的一些工程来看，基坑施工安全性普遍较好，但其施工进度均不甚理想。

新合鑫.睿达广场基坑支护水位较低，春季将至，地下水位有增高趋势且降雨增多也不利于基坑施工。

从地质勘查报告中看土质，自上而下为：杂填土—砂质粉土—粉砂—夹粉砂—砂质粉土。

基坑面积较大，工种穿插施工多，如何把各工种有效协调配合，及消除地质中的不利因素，把深基坑施工进度控制在工程需要的进度范围内是我们小组迫切需要解决的一个问题。

因此我们选择了“深基坑施工进度控制”作为我们河南省岩土工程有限公司基坑支护QC小组本次公关的课题。

四、目标设定与可行性分析春季临近，结合工程整体工期情况，我们小组把目标设定为45天完成基坑支护制表人：李文勇制表时间：2014年3月10日五、原因分析究竟哪些因素是影响基坑施工进度的因素，我们QC小组对此展开了调查后，汇总如下关联图：制图人：李文勇制表时间：2014年3月12日六、要因确认七、制定对策八、对策实施实施一技术负责人许俊朋会同项目经理杨强于2014年3月14日制定了流水施工进度计划，将整个施工现场分为3个施工段进行流水施工，全体QC小组成员讨论后通过，年月日召开总分包会议，基坑施工阶段所有涉及工种参加，将进度计划分发至各班组长，并强调各进度节点的控制时间。
