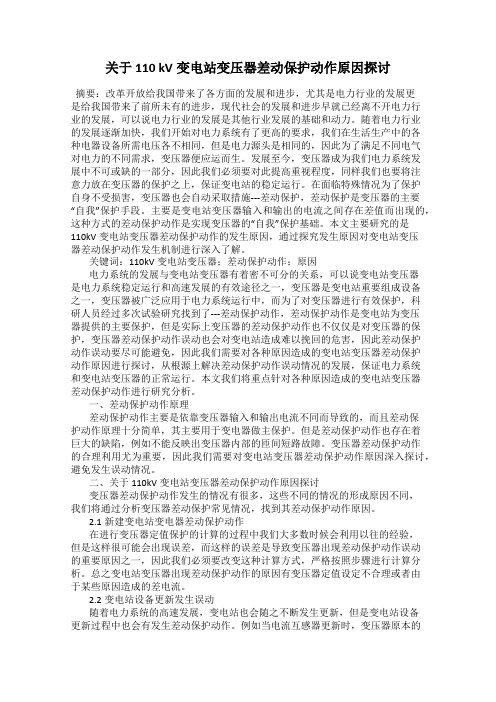

关于110 kV变电站变压器差动保护动作原因探讨摘要:改革开放给我国带来了各方面的发展和进步,尤其是电力行业的发展更是给我国带来了前所未有的进步,现代社会的发展和进步早就已经离不开电力行业的发展,可以说电力行业的发展是其他行业发展的基础和动力。
随着电力行业的发展逐渐加快,我们开始对电力系统有了更高的要求,我们在生活生产中的各种电器设备所需电压各不相同,但是电力源头是相同的,因此为了满足不同电气对电力的不同需求,变压器便应运而生。
发展至今,变压器成为我们电力系统发展中不可或缺的一部分,因此我们必须要对此提高重视程度,同样我们也要将注意力放在变压器的保护之上,保证变电站的稳定运行。
在面临特殊情况为了保护自身不受损害,变压器也会自动采取措施---差动保护,差动保护是变压器的主要“自我”保护手段。
主要是变电站变压器输入和输出的电流之间存在差值而出现的,这种方式的差动保护动作是实现变压器的“自我”保护基础。
本文主要研究的是110kV变电站变压器差动保护动作的发生原因,通过探究发生原因对变电站变压器差动保护动作发生机制进行深入了解。
关键词:110kV变电站变压器;差动保护动作;原因电力系统的发展与变电站变压器有着密不可分的关系,可以说变电站变压器是电力系统稳定运行和高速发展的有效途径之一,变压器是变电站重要组成设备之一,变压器被广泛应用于电力系统运行中,而为了对变压器进行有效保护,科研人员经过多次试验研究找到了---差动保护动作,差动保护动作是变电站为变压器提供的主要保护,但是实际上变压器的差动保护动作也不仅仅是对变压器的保护,变压器差动保护动作误动也会对变电站造成难以挽回的危害,因此差动保护动作误动要尽可能避免,因此我们需要对各种原因造成的变电站变压器差动保护动作原因进行探讨,从根源上解决差动保护动作误动情况的发展,保证电力系统和变电站变压器的正常运行。
本文我们将重点针对各种原因造成的变电站变压器差动保护动作进行研究分析。

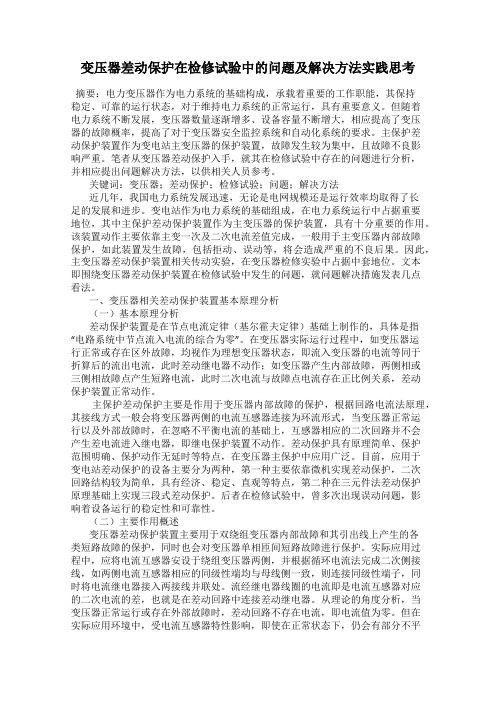

变压器差动保护在检修试验中的问题及解决方法实践思考摘要:电力变压器作为电力系统的基础构成,承载着重要的工作职能,其保持稳定、可靠的运行状态,对于维持电力系统的正常运行,具有重要意义。
但随着电力系统不断发展,变压器数量逐渐增多、设备容量不断增大,相应提高了变压器的故障概率,提高了对于变压器安全监控系统和自动化系统的要求。
主保护差动保护装置作为变电站主变压器的保护装置,故障发生较为集中,且故障不良影响严重。
笔者从变压器差动保护入手,就其在检修试验中存在的问题进行分析,并相应提出问题解决方法,以供相关人员参考。
关键词:变压器;差动保护;检修试验;问题;解决方法近几年,我国电力系统发展迅速,无论是电网规模还是运行效率均取得了长足的发展和进步。
变电站作为电力系统的基础组成,在电力系统运行中占据重要地位,其中主保护差动保护装置作为主变压器的保护装置,具有十分重要的作用。
该装置动作主要依靠主变一次及二次电流差值完成,一般用于主变压器内部故障保护,如此装置发生故障,包括拒动、误动等,将会造成严重的不良后果。
因此,主变压器差动保护装置相关传动实验,在变压器检修实验中占据中套地位。
文本即围绕变压器差动保护装置在检修试验中发生的问题,就问题解决措施发表几点看法。
一、变压器相关差动保护装置基本原理分析(一)基本原理分析差动保护装置是在节点电流定律(基尔霍夫定律)基础上制作的,具体是指“电路系统中节点流入电流的综合为零”。
在变压器实际运行过程中,如变压器运行正常或存在区外故障,均视作为理想变压器状态,即流入变压器的电流等同于折算后的流出电流,此时差动继电器不动作;如变压器产生内部故障,两侧相或三侧相故障点产生短路电流,此时二次电流与故障点电流存在正比例关系,差动保护装置正常动作。
主保护差动保护主要是作用于变压器内部故障的保护,根据回路电流法原理,其接线方式一般会将变压器两侧的电流互感器连接为环流形式,当变压器正常运行以及外部故障时,在忽略不平衡电流的基础上,互感器相应的二次回路并不会产生差电流进入继电器,即继电保护装置不动作。
变压器保护整定中的差动保护的误差校验与修正变压器是电力系统中不可或缺的设备之一,而为了确保变压器的正常运行和保护其免受损坏,差动保护成为变压器保护中重要的一环。
然而,在差动保护的整定过程中,误差的产生往往不可避免。
因此,进行误差校验与修正是确保差动保护可靠性的关键步骤。
一、差动保护中的误差产生原因在了解差动保护误差的校验与修正之前,我们首先需要了解误差产生的主要原因。
以下是常见的误差产生原因:1. 变压器参数的误差:包括变压器的变比误差、零序电抗器的不准确等。
2. 变压器中性点接地方式的变化:变压器中性点接地方式的改变会导致差动保护中误差的产生。
3. 变压器内部故障的存在:变压器内部的绕组短路、接地故障等也会对差动保护产生误差。
二、差动保护误差的校验方法在差动保护整定中,我们需要通过校验来评估误差的大小,并进一步进行修正。
以下是常用的差动保护误差校验的方法:1. 算法校验:差动保护通常采用电流及功率平衡算法,通过检验算法的精确性来评估差动保护的误差。
这种方法需要根据保护设备的技术规格书,检查设备的算法是否与规格书要求一致。
2. CT(电流互感器)校验:电流互感器的准确性对于差动保护的正常运行至关重要。
通过定期对电流互感器进行校验,可以评估其准确性,并及时修正误差。
常用的方法包括比值校验、相位校验和二次回路电阻测量等。
三、差动保护误差的修正方法校验误差后,我们需要采取相应的措施进行误差的修正。
以下是一些常见的差动保护误差修正方法:1. 调整变压器参数:通过对变压器的变比误差进行修正,或者对零序电抗器进行调整,可以有效减小差动保护中的误差。
2. 优化接地方式:通过优化变压器的中性点接地方式,减小保护系统中的误差。
这可能涉及对接地电抗器的调整或者选择适当的接地方式。
3. 发现并修复变压器内部故障:定期的巡检和检修可以帮助发现并修复变压器内部的绕组短路、接地故障等问题,从而减小差动保护误差。
结论差动保护是确保变压器安全运行的重要手段,但误差在差动保护整定中往往不可避免地出现。
关于变压器差动保护误动问题的研究摘要:为有效解决电力变压器差动保护误动问题,防止因变压器差动保护误动而影响电力系统的安全可靠运行,本文首先介绍了变压器差动保护的基本原理,接下来从电流不平衡和励磁涌流两个主要方面对变压器差动保护误动的影响因素进行了浅析,最后提出了变压器差动保护误动的解决措施。
关键词:变压器差动保护误动原理影响因素解决措施市场经济条件下,我国电力系统在能源系统中占据着主导地位。
纵观整个电力系统,影响电力系统安全可靠运行的最关键原因就是变压器故障。
为了防止因为变压器产生故障而给电力系统的安全性和可靠性带来影响,对电力变压器采取了多种保护措施,变压器差动保护误动就是其中最为普遍的一种做法。
然而,系统运行中发现,因为电流不平衡、励磁涌流等因素经常会导致差动保护发生误动现象,更为重要的是差动保护误动经常影响到整个电力系统的安全可靠运行。
所以,关于变压器差动保护误动问题的研究具有十分重要的意义和价值。
1、变压器差动保护的基本原理电力变压器差动保护是电力变压器保护的主保护,是在循环电流理论基础上建立的保护系统。
一般而言,需要将电流互感器分别安装在电力变压器两端,再将电流互感器与差动继电器并联起来,一旦电力变压器正常工作或者差动保护区域外部发生故障,此时在电力变压器两端电流互感器的二次电流数值上是相等的,而方向上是相反的,如此差动继电器内部就不会有动作电流产生,所以,差动继电器不动作,不发生差动保护。
相反,一旦电力变压器不正常工作或者差动保护区域内部发生故障,此时在电力变压器两端电流互感器的二次电流就会出现不平衡现象,在差动继电器内部就会有动作电流产生,差动继电器引发动作,此时就需要对电力变压器进行差动保护。
2、变压器差动保护误动的影响因素2.1 电流不平衡因素受多种因素影响,电力变压器正常运行或者差动保护区域内部并未发生故障的情况下,电力变压器两端电流互感器的二次电流经常会出现不平衡现象,此时在差动继电器内部会有动作电流产生,引发差动继电器发生误动现象。
变压器差动保护的不平衡电流产生原因和防范措施完整版一、不平衡电流产生的原因1.不平衡负荷:变压器主要负责将高压电能转化为低压电能,如果低压侧负荷不平衡,就容易导致变压器差动保护产生不平衡电流。
例如,当变压器的A相负荷较轻,而B、C相负荷较重时,就会产生不平衡电流。
2.不对称接地:当变压器的中性点接地电阻不相等或者接地电阻接地不良时,就会导致不平衡电流的产生。
这是因为当中性点接地电阻不等时,即使变压器正常运行,也会导致A、B、C相接地电阻的不对称,从而引起不平衡电流。
3.变压器内部故障:变压器内部绕组的绝缘老化或损坏,导致绕组短路或断路,就会引起不平衡电流的产生。
此外,变压器的热胀冷缩、机械受力等原因也可能导致绕组内部接触不良、接触电阻增大,从而产生不平衡电流。
二、防范措施1.加强负荷管理:合理调整各相负荷,使得变压器的各相负荷能够尽量保持平衡。
可以通过定期巡检变压器负荷情况,及时调整各相负荷,避免负荷不平衡导致的不平衡电流产生。
2.提高中性点接地质量:确保变压器中性点接地电阻均匀、接地良好,可采用敷设大面积接地网或增加接地电极的方式,提高接地电阻的稳定性和准确性。
3.定期检测和维护:定期进行变压器的巡视和运行状态监测,及时检测和排除绝缘老化、接触不良等内部故障因素。
此外,还应定期检测变压器的绕组温度、油位、油质等参数,确保变压器的正常运行。
4.安装差动保护装置:差动保护装置是防范变压器不平衡电流的重要手段,它能够检测变压器各相电流的差值,当差值超过设定值时,及时发出警报或切断电源,防止不平衡电流对变压器造成损坏。
总结起来,变压器差动保护中的不平衡电流是由不平衡负荷、不对称接地和变压器内部故障等因素共同导致的。
为了防范不平衡电流的产生,需要加强负荷管理、提高中性点接地质量、定期检测和维护变压器,并安装差动保护装置等措施,保证变压器的正常运行和保护。
这样可以有效降低不平衡电流产生的风险,延长变压器的使用寿命,提高电网的安全稳定性。
变压器差动保护跳闸的原因分析及处理摘要:变压器是电力系统中十分重要的供电元件,其运作的可靠性关乎着变电站的整体安全。
为提高供电的安全可靠性,本文结合一起引起主变差动保护动作的事故,通过检查现场的电力设备和事故记录,对变压器差动保护跳闸的原因进行分析,供类似事故探讨参考与借鉴。
关键词:变压器;差动保护;跳闸;接线;处理随着我国电网技术的快速发展,变压器作为电力系统中的重要设备,具有改变电压、传递电能的作用,成为了电网安全、经济运行的基础。
但是,在变压器的运行过程中,时常会出现变压器差动保护跳闸的现象,导致供电线路无法得到保护,严重影响了供电可靠性和电网稳定性,可见变压器差动保护是电力系统安全运行的重要保障。
因此,通过对事故现场情况的检查,分析变压器差动保护跳闸的原因,采取必要的措施解决事故问题,保证电力系统能够正常供电,营造安全、有序的电网服务环境。
1现场检查情况1.1运行方式变电站有1台11OkVY/Y/△型变压器,110、35、6kV侧母线均采用单母接线形式,ll0kV侧为电源端,其它两侧为负荷侧。
35kV中性点隔离开关在变压器正常运行时拉开,在操作35kV侧开关时合上。
差动保护TA二次采用全星形接线。
1.2值班员记录2010年某一起事故警报响起,主变三侧181、381、681开关位置信号灯红灯闪亮,#1主变控制屏“差动保护动作”、“充电机保护故障”、“35kV线路384开关保护屏告警”灯亮。
检查主变瓦斯继电器内无气体,压力释放阀未动作。
后被告知35kV线发生短路故障。
1.3保护动作报告(1)2010年9月12日18时35分39.732秒B相动作差动动作电流动作量5.943A差动制动电流动作量12.38A持续时间动作量0.027s(2)2010年9月12日18时35分39.732秒C相动作差动动作电流动作量6.369A差动制动电流动作量6.193A持续时间动作量0.027s1.4故障录波器记录该变电站没有录波器,从变压器保护装置内提取故障录波记录时,发现故障时的故障报告已被冲掉,因此只能通过上一级变电站的录波器获取线路故障录波记录。
变压器励磁涌流引起线路差动保护误动分析变压器励磁涌流是指当变压器通电时,由于磁路的存在导致瞬态电流增大,这种瞬态电流称为励磁涌流。
励磁涌流一般在变压器通电后的几个周期内逐渐减小并趋于稳定。
然而,励磁涌流的存在可能会引起线路差动保护的误动,从而导致保护装置误动跳闸。
下面对这一问题进行详细分析:首先,励磁涌流引起线路差动保护误动的原因主要有两方面:1.励磁涌流造成的差动电流:当励磁涌流通过变压器的绕组时,会引起电流相位和大小的差别,形成差动电流。
这会导致差动保护动作,误判为线路故障。
2.励磁涌流带来的谐波电流:励磁涌流中常含有很多谐波成分,特别是2次和3次谐波。
这些谐波电流会经过线路的绕组,产生线路差动保护的误判。
其次,线路差动保护误动的分析主要从两个方面入手:1.励磁涌流的大小和减小趋势:首先需要了解励磁涌流的大小及其减小的趋势。
通过实际测量和计算分析,可以确定励磁涌流的大小,以及其在变压器通电后的几个周期内的变化情况。
这样可以为保护装置的调整提供参考依据。
2.励磁涌流引起的差动电流和谐波电流:其次需要计算励磁涌流引起的差动电流以及谐波电流。
可以通过建立励磁涌流的模型,计算励磁涌流对不同线路绕组的影响,得出相应的差动电流和谐波电流。
根据这些计算结果,分析差动保护装置可能的误动情况。
最后,根据上述分析,可以采取一系列措施来减小变压器励磁涌流引起的线路差动保护误动:1.调整保护装置的动作阈值:根据励磁涌流的特点和分析结果,适当调整保护装置的动作阈值,使其能够识别出真正的故障信号,并避免误动。
2.加装滤波器:通过在变压器的绕组或者线路的末端加装滤波器,可以有效地减小励磁涌流带来的谐波成分,从而避免谐波电流对差动保护的干扰。
3.优化变压器的设计:在变压器的设计和制造过程中,可以采取一些措施,如合理设置变压器的磁路和绕组结构,减小励磁涌流的大小和持续时间。
4.增加辅助保护手段:在线路差动保护的基础上,增加其他的辅助保护手段,如零序电流保护、过零保护等,可以提高差动保护的可靠性和准确性。
变压器差动保护问题分析及措施【摘要】在电力系统中电力变压器是十分重要和必不可少的设备。
它的故障将会给系统的正常供电和安全运行带来严重的后果,因此,变压器主保护:差动保护的正确动作至关重要。
为提高差动保护正确动作率,我们还要在工作中总结问题,分析问题,并提出改进措施,提高电网的安全运行。
【关键词】变压器;差动保护按差动原理构成的继电保护装置具有动作速度快,灵敏度高,不受外部短路影响,不受系统振荡影响等优点。
因而差动原理在构成继电保护装置上得到了广泛的应用。
当差动原理用于保护变压器时,需要解决在构成其他设备差动保护时,也会遇到一些特殊的问题,本文分析了一些问题及改进措施。
1.变压器纵差保护问题分析与措施变压器的高、低压侧是通过电磁联系的,故仅在电源的一侧存在励磁电流,它通过电流互感器构成差回路中不平衡电流的一部分。
在正常运行情况下,其值很小,小于变压器额定电流的3%。
当发生外部短路故障时,由于电源侧母线电压降低,励磁电流更小,因此,在这些情况下的不平衡电流对差动保护的影响一般可以不必考虑。
但在变压器空载投入电源或外部故障切除后电压恢复过程中,则会出现励磁涌流。
特别是在电压过零时刻合闸时,变压器铁芯中的磁通急剧增大,使铁芯瞬间饱和,这时出现数值很大的冲击励磁电流(可达5~10倍的额定电流),通常称为励磁涌流。
图1为一500kV变压器合闸时励磁涌流的电流波形图(由RCS-978所录,也就是说从电流互感器二次所见到的波形)。
由图可见,励磁涌流IE中含有大量的非周期分量与高次谐波,因此励磁涌流已不是正弦波,且可能在最初瞬间完全偏于时间轴的一侧。
励磁涌流的大小和衰减速度,与合闸瞬间外加电压的相位、铁芯中剩磁的大小和方向、电源容量、变压器的容量及铁芯材料等因素有关。
对于单相的双绕组变压器,在其它条件相同的情况下,当电压瞬时值过零时合闸,励磁电流最大;如果在电压瞬间值最大时合闸,则不会出现励磁涌流,而只有正常的励磁电流。
变压器差动保护有关问题研究
来源:233网校论文中心[ 2010-07-05 09:51:00 ]阅读:70作者:宋云鹏编辑:studa20
摘要:本文简要阐述了变压器差动保护的工作原理,分析了差动保护不平衡电流产生的原因,并提出了相应的防范措施。
关键词:差动保护工作原理;不平衡电流产生原因;防范措施
1.前言
变压器差动保护是按照循环电流原理构成的,是变压器的主保护。
一般采用的是带制动特性的比率差动保护,因其所具有的区内故障可靠动作,区外故障可靠闭锁的特点使其在系统内得到了广泛运用。
双绕组变压器,在其两侧装设电流互感器。
当两侧电流互感器的同极性在同一方向,则将两侧电流互感器不同极性的二次端子相连接(如果同极性端子均置于靠近母线一侧,二次侧为同极相连),差动继电器的工作线圈并联在电流互感器的二次端子上。
在正常运行或外部故障时,两侧的二次电流大小相等,方向相反,在继电器中电流为零,因此差动保护不动作。
然而,由于变压器在实际运行中引起的不平衡电流,使差动继电器的动作电流增大,从而降低了保护的灵敏度。
2.产生原因
(1)稳态不平衡电流产生的原因:①变压器高低压侧绕组接线方式不同;②变压器各侧电流互感器的型号和变比不相同;③带负荷调分接头引起变压器变比的改变。
(2)暂态不平衡电流主要是由于变压器空载投入电源或外部故障切除,电压恢复时产生的励磁涌流。
3.差动保护用的电流互感器的基本要求
差动保护用的电流互感器需要满足两个条件:一是稳态误差必须控制在10%误差范围之内,因为整定计算中采用的不平衡稳态电流是按10%误差条件计算的。
二是暂态误差。
电流互感器剩磁对于饱和影响很大,当剩磁与短路电流暂态分量引起的磁通极性相同时,加重二次电流的畸变,因此电流互感器铁心中存在剩
磁,则电流互感器可能在一次电流远低于正常饱和值即过早饱和。
差动保护的暂态不平衡电流比稳态时大得多,仅在整定计算时将稳态不平衡电流增大二倍是不够安全的。
采取抗饱和的办法是使用带有气隙的TPY级电流互感器。
但是差动保护广泛使用的是P级电流互感器,对P级电流互感器规定允许稳态误差不超过10%,暂态误差必然要超过稳态误差,在实用上可在按稳态误差选出的技术规范基础上通过“增密”以限制暂态误差。
采用增密的方法主要有:(1)将准确限值系数增大二倍(允许短路电流为额定电流的倍数);(2)将二次额定负担增大一倍;(3)增大二次电缆截面使二次回路的总电阻减半;(4)改用5P级电流互感器(复合误差由10%降为5%)。
目前110kV及以下电压等级均采用P级电流互感器,220kV变压器亦采用P 级电流互感器或5P级、PR级电流互感器,因此差动保护需要采取抗电流互感器饱和的措施。
500kV变压器在500kV侧、220kV侧均用TPY级电流互感器,对于600MW大型发电机变压器组保护,500kV侧均采用TPY级电流互感器,在发电机侧已有TPY级电流互感器可选用。
4.变压器励磁涌流的影响和防范措施
4.1变压器励磁涌流对差动保护的影响
变压器的高、低压侧是通过电磁联系的,故仅在电源的一侧存在励磁电流,它通过电流互感器构成差回路中不平衡电流的一部分。
在正常运行情况下,其值很小,一般不超过变压器额定电流的3%~5%。
当外部发生短路故障时,由于电源侧母线电压降低,励磁电流更小,因此这些情况下的不平衡电流对差动保护的影响一般可以不必考虑。
在变压器空载投入电源或外部故障切除后电压恢复过程中,由于变压器铁芯中的磁通急剧增大,使铁芯瞬间饱和,这时出现数值很大的冲击励磁电流(可达5~10倍的额定电流),通常称为励磁涌流。
励磁涌流的波形如下图所示:
由图可知,励磁涌流IE中含有大量的非周期分量与高次谐波,因此励磁涌流已不是正弦波,而是尖顶波,且在最初瞬间完全偏于时间轴的一侧。
励磁涌流的大小和衰减速度,与合闸瞬间外加电压的相位,铁芯中剩磁的大小和方向、电源容量、变压器的容量及铁芯材料等因素有关。
对于单相的双绕组变压器,在其它条件相同的情况下,当电压瞬时值为零时合闸,励磁电流最大;如果在电压瞬时值最大时合闸,则不会出现励磁涌流,而只有正常的励磁电流。
对于三相变压器,无论任何瞬间合闸,至少有两相会出现不同程度的励磁涌流。
在起始瞬间,励磁涌流衰减的速度很快,对于一般的中小型变压器,经0.5~1S后其值不超过额定流的0.25~0.5倍;大型电力变压器励磁涌流的衰减速度较慢,衰减到上述值时约2~3S。
这就是说,变压器容量越大衰减越慢,完全衰减要经过几十秒的时间。
依据试验和理论分析结果得知,励磁涌流中含有大量的高次谐波分量,其中二次谐波分量所占比例最大,约为60%以上。
四次以上谐波分量很小,在最初几个周期内,励磁涌流的波形是间断的(即两个波形之间有一间断角),每个周期内有120。
~180。
的间断角,最小也不低于80。
~100。
[见下图(b)]。
另外,励磁涌流对于额定电流幅值的倍数,与变压器容量有关,容量越大,变压器的涌流倍数也越小。
4.2变压器差动保护中减小励磁涌流影响的措施
防止励磁涌流影响,采用BCH型具有速饱和变流器的继电器是国内目前广泛采用的一
种方法。
当外部故障时,所含非周期分量的最大不平衡电流能使速饱和变流器的铁芯很快地单方面饱和,传变性能变坏,致使不平衡电流难于传变到差动继电器的差动线圈上,保证差动保护不会误动。
内部故障时虽然速饱和变流器一次线圈的电流也含有一定的非周期性分量,但它衰减得快,一般经过1.5~2个周波即衰减完毕,此后速饱和变流器一次线圈中通过的完全是周期性的短路电流,于是在二次线圈中产生很大的感应电动势,并使执行元件中的相应电流也较大,从而使继电器能灵敏地动作。
速饱和变流器正是利用容易饱和的性能来躲过变压器外部短路不平衡电流和空载合闸励磁涌流的非周期分量影响。
4.3采用内部短路电流和励磁涌流波形的差别(有无间断角)来躲过励磁涌流
此种方法是将差电流进行微分,再将微分后的电流进行全波整流,利用整流后的波形在动作整定值下存在时间长短来判断是内部故障,还是励磁涌流。
4.4利用二次谐波制动
保护装置在变压器空载投入和外部故障切除电压恢复时,利用二次谐波分量进行制动;内部故障时,利用基波做;外部故障时,利用比例制动回路躲过不平衡电流。
5.提高灵敏度和快速性必须建立在安全、可靠的基础上
差动保护应具有高灵敏度和快速性,轻微匝间短路能快速跳闸。
但提高灵敏度和快速性必须建立在安全、可靠的基础上。
运行实践证明:使用较低的起动电流值在区外故障或区外故障切除时会引起差动保护误动的严重后果,因此对于灵敏度和快速性不要追求过高的指标而忽视可靠性。
提高灵敏度虽对反映轻微故障是有效的,但灵敏度的提高必然会降低安全性。
变压器的严重故障并不都是由轻微故障发展而来的,故障发生的瞬间仍会发生烧毁设备的事故,同时轻微故障发展为严重故障也需要时间,因此轻微故障带一些时间切除故障也是允许的,长时间的运行实践证实变压器气体保护是动作时间稍长地切除轻微的匝间故障。
轻微匝间故障时产生的机械应力和热效应不大,在200ms内故障切除,不会危及铁心,从检修的角度,只要铁心不损坏,轻微和严重的匝间故障都需要更换线圈,因此只要差动保护在铁心损坏之前动作,就可以满足检修的要求,不需要追求减少线圈的烧损程度而牺牲保护的安全性。
6.结语
综上所述,为了保证差动保护动作的选择性,差动继电器的动作电流应尽量避开最大不平衡电流。
不平衡电流越小,保护装置的灵敏度越高,从而保证变压器的安全稳定运行;变压器的差动保护应建立在安全可靠的基础之上。
