哈工大模拟电子技术试题

一、1、在电流控制方式上，双极型晶体管是__电流控制电流源____型，而场效应管是__电压控制电流源___型；二者比较，一般的由_____场效应管___构成的电路输入电阻大。

2、放大电路中，为了不出现失真，晶体管应工作在___放大___区，此时发射结___正偏______，集电结___反偏______。

3、负反馈能改善放大电路性能，为了提高负载能力，应采用___电压___型负反馈，如果输入为电流源信号，宜采用___并联___型负反馈。

4、正弦波振荡电路应满足的幅值平衡条件是___AF=1____。

RC 振荡电路、LC 振荡电路及石英晶体振荡电路中，___石英晶体振荡电路___的频率稳定性最好。

5、直流电源的组成一般包括变压器、_整流电路__、_滤波电路_和_稳压电路_。

6、下列说法正确的画√，错误的画×（1）放大电路的核心是有源器件晶体管，它能够实现能量的放大，把输入信号的能量放大为输出信号的能量，它提供了输出信号的能量。

（ × ）（2）共集组态基本放大电路的输入电阻高，输出电阻低，能够实现电压和电流的放大。

（ × ） （3）图1所示的文氏桥振荡电路中，对于频率为012f RCπ=的信号，反馈信号U f 与输出信号U o 反相，因此在电路中引入了正反馈环节，能产生正弦波振荡。

试题：班号：姓名：二、（18分）基本放大电路及参数如图2所示，U BE=0.7V，R bb’=300Ω。

回答下列各问：（1）请问这是何种组态的基本放大电路？（共射、共集、共基）（2）计算放大电路的静态工作点。

（3）画出微变等效电路。

（4）计算该放大电路的动态参数：A，R i和R ou（5）若观察到输出信号出现了底部失真，请问应如何调整R b才能消除失真。

图2答：（1）是共射组态基本放大电路（1分）（2）静态工作点Q：Vcc=I BQ*R b+U BEQ+(1+β) I BQ*R e，即15= I BQ*200kΩ+0.7V+51* I BQ*8kΩ，∴I BQ=0.0235mA （2分）∴I CQ=βI BQ =1.175mA，（2分）∴U CEQ=V cc-I CQ*R C-I EQ*R E≈V cc-I CQ*(R C+R E)=15-1.175*10=3.25V （2分）（3）微变等效电路o（4分）（4）r be=r bb’+(1+β)U T/I EQ=0.2+51*26/1.175=1.33KΩA u=-β(R c//R L)/r be=-50*1.32/1.33=-49.6 （2分）Ri=R b//r be≈1.33KΩ; （2分）Ro≈Rc=2KΩ（2分）（5）是饱和失真，应增大R b （1分）第2 页（共8 页）试题：班号：姓名：三、（24分）回答下列各问。

模拟电子技术试题一、 填空或选择填空（20分）1、N 型半导体是在半导体中掺入 价杂质，其中多数载流子是 。

2、乙类功放电路如下图所示。

已知V 12CC=V ，Ω=8L R ，CES 0U =，i u 为正弦电压，则负载上可能得到的最大输出功率为 ；每个管子的管耗至少应为 。

Lv3、当温度升高时，双极性三极管的β将，反向饱和电流I CEO ，正向结压降U BE ，晶体管的共射输入特性曲线将 。

4． 极管工作在放大状态的外部条件是发射结————————；集电结————————；三极管工作在放大状态的内部条件是————————、————————、————————。

5． 放大电路中为了稳定静态工作点，应引入————————（a.直流负反馈，b.交流负反馈）；为了稳定输出电流，应引入——————（a.电流负反馈，b.电压负反馈）；为了减小输入阻抗，应引入————————（a.串联负反馈b.并联负反馈）。

6． 集成运放线性应用的两个重要概念为———————————————— 。

7． 在三种基本放大电路中， 放大电路的输出电阻最小， 放大电路的电压放大倍数最小。

8． 正弦波振荡器自激振荡的平衡条件为——————————。

二、电路如图2所示，设V cc 、R b 、R c 、R e 、R L 、β、V be 、r be 、R s 均为已知，要求： （1） 写出静态工作点的表达式；（2） 画出微变等效电路图，并用式子表示中频电压放大倍数?==∙∙∙io u V V A ，?==∙∙∙so us V V A ；（3） 写出R i 、R 0的表达式；（4） 当R b1 =∞时，问输出电压波形将出现何种失真？（20分） 图2三、判断图3所示电路所有交流反馈类型（电路为多级时只考虑级间反馈）(12分)。

(a) (b)(c) (d)图3四、电路如图4所示，其所列电阻元件、三极管的输入电阻r be 、β、直流电源均为已知。

哈工大 2008 年 秋 季学期模拟电子技术 试 题一、 填空（16分）1、在电流控制方式上，双极型晶体管是__电流控制电流源____型，而场效应管是__电压控制电流源___型；二者比较，一般的由_____场效应管___构成的电路输入电阻大。

2、放大电路中，为了不出现失真，晶体管应工作在___放大___区，此时发射结___正偏______，集电结___反偏______。

3、负反馈能改善放大电路性能，为了提高负载能力，应采用___电压___型负反馈，如果输入为电流源信号，宜采用___并联___型负反馈。

4、正弦波振荡电路应满足的幅值平衡条件是___AF=1____。

RC 振荡电路、LC 振荡电路及石英晶体振荡电路中，___石英晶体振荡电路___的频率稳定性最好。

5、直流电源的组成一般包括变压器、_整流电路__、_滤波电路_和_稳压电路_。

6、下列说法正确的画√，错误的画×（1）放大电路的核心是有源器件晶体管，它能够实现能量的放大，把输入信号的能量放大为输出信号的能量，它提供了输出信号的能量。

（ × ）（2）共集组态基本放大电路的输入电阻高，输出电阻低，能够实现电压和电流的放大。

（ ×）（3）图1所示的文氏桥振荡电路中，对于频率为012f RCπ=的信号，反馈信号U f 与输出信号U o 反相，因此在电路中引入了正反馈环节，能产生正弦波振荡。

（ × ）第 1 页 （共 8 页）图1二、（18分）基本放大电路及参数如图2所示，U BE =0.7V ，R bb ’=300Ω。

回答下列各问： （1） 请问这是何种组态的基本放大电路？（共射、共集、共基） （2） 计算放大电路的静态工作点。

（3） 画出微变等效电路。

（4） 计算该放大电路的动态参数：uA ，R i 和R o （5） 若观察到输出信号出现了底部失真，请问应如何调整R b 才能消除失真。

图2答：（1）是共射组态基本放大电路（1分）（2）静态工作点Q ：Vcc=I BQ *R b +U BEQ +(1+β) I BQ *R e ，即15= I BQ *200k Ω+0.7V+51* I BQ *8k Ω， ∴I BQ =0.0235mA （2分） ∴I CQ =βI BQ =1.175mA ， （2分） ∴U CEQ =V cc-I CQ *R C -I EQ *R E ≈V cc-I CQ *(R C +R E )=15-1.175*10=3.25V （2分） （3）微变等效电路o（4分）（4）r be =r bb ’+(1+β)U T /I EQ =0.2+51*26/1.175=1.33K Ω A u =-β(R c //R L )/r be =-50*1.32/1.33=-49.6（2分） Ri=R b //r be ≈1.33K Ω; （2分） Ro ≈Rc=2K Ω（2分） （5）是饱和失真，应增大R b（1分）第 2 页 （共 8 页）三、（24分）回答下列各问。

第三章 多级放大电路一．解：（a ）共射，共基 （b ）共射，共射 （c ）共射，共射 （d ）共集，共基 （e ）共源，共集 （f ）共基，共集二．解：（1）R W 的滑动端在中点时A d 的表达式为beWc IOd )2( r R R u u A +-=∆∆=β（2）R W 的滑动端在最右端时I beW c C2C1O IbecC2I beW c C1)2( 2 2)( u r R R u u u u r R u u r R R u ∆⋅+-=∆-∆=∆∆⋅+=∆∆⋅+-=∆βββ所以A d 的表达式为beWc IOd )2( r R R u u A +-=∆∆=β比较结果可知，两种情况下的A d 完全相等；但第二种情况下的C21C u u ∆∆＞。

三．解：R W 滑动端在中点时T 1管和T 2管的发射极静态电流分析如下：mA 517.02222e WBEQEE EQEE e EQ WEQ BEQ ≈-==+⋅+R R U V I V R I R I U ＋ A d 和R i 分析如下：Ω≈++=-≈++-=Ω≈++=k 5.20)1(2972)1( k 18.5mV26)1(W be i Wbe cd EQbb'be R r R R r R A I r r ββββ四． 解：电路的共模输入电压u I C 、差模输入电压u I d 、差模放大倍数A d 和动态电压△u O 分别为V67.0672 mV 10mV 152Id d O becd I2I1Id I2I1IC -≈=∆-≈-==-==+=u A u r R A u u u u u u β由于电路的共模放大倍数为零，故△u O 仅由差模输入电压和差模放大倍数决定。

第五章 放大电路的频率响应一.解:（1）1be b s )(π21C r R R ∥+ 。

①；①。

（2）'s b bb'e b')]([21ππC R R r r ∥∥+ ；①；①，①，③。

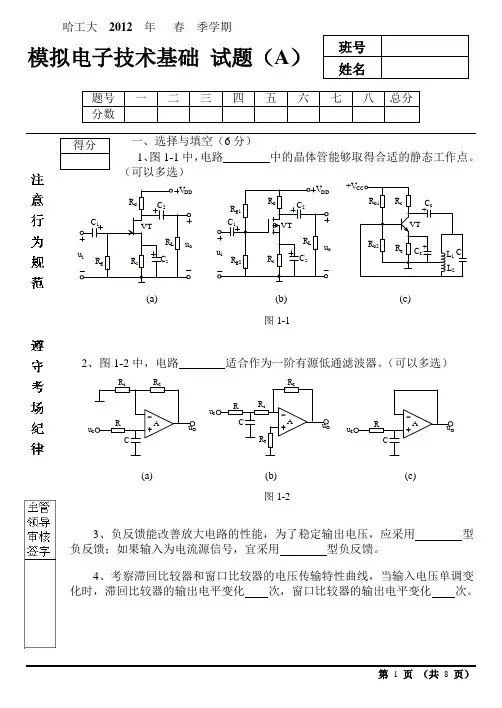

哈工大 2012 年 春 季学期模拟电子技术基础 试题（A ）+V (a) (b) (c)图1-12、图1-2中，电路 适合作为一阶有源低通滤波器。

（可以多选）CR u IR 1R 2+-Au OCR u I+-Au OCR u IR 1R 2+-Au OR 3(a) (b) (c)图1-23、负反馈能改善放大电路的性能，为了稳定输出电压，应采用 型负反馈；如果输入为电流源信号，宜采用 型负反馈。

4、考察滞回比较器和窗口比较器的电压传输特性曲线，当输入电压单调变化时，滞回比较器的输出电平变化 次，窗口比较器的输出电平变化 次。

阻为r d。

1、计算静态工作点I BQ、I CQ、U CEQ，写出表达式；2、画出微变等效电路；A 、输入电阻R i、输出电阻R o的表达式；3、写出中频电压放大倍数u4、若观察到输出电压出现了顶部失真，试判断失真类型。

（10分）Array图2压降u CEmax 。

R Lu i+V CCVT 2u oRRVT 1VD 1VD 2-V CC图3-12、电路如图3-2所示，R 、C 为已知参数。

(1) 从相位平衡条件判断，该电路能否产生正弦波振荡？若不能，如何修改电路使之产生正弦波振荡？(2) 若要该电路（或改正后的电路）产生的正弦波频率为12RC，R 1、R 2、R 3应该分别为多大？图3-23、电路如图3-3所示，试回答以下问题：(1) 虚线框I 、II 中电路分别实现何种滤波特性？(2) 从电路结构来看，图3-3电路整体能够实现哪种滤波特性？(3) 要实现上述滤波特性，对电路参数有何要求？（要求通带放大倍数幅值相等）u I图3-3四、稳压电路如图4所示，已知输入电压U I =35V ，CW317调整端电流可忽略不计，输出端与调整端之间的电压U 21=1.25V 。

要求引脚2的输出电流大于5mA 、输入端与输出端之间的电压U 32的范围为3V~40V 。

1、根据U I 确定作为该电路性能指标的输出电压的最大值；2、求解R 1的最大值；3、若R 1=200Ω，输出电压最大值为25V ，则R 2的取值最大为多少？4、该电路中CW317输入端与输出端之间承受的最大电压为多少？（8分）U IU o图41、分别画出差模、共模半边微变等效电路；2、求差模电压放大倍数O ud i1i2u A u u =-；3、求单端输出和双端输出时的共模抑制比K CMR 。

哈工大 2010 年 春 季学期模拟电子技术基础 试 题 (A)一、(14分)填空和选择填空（每空1分）1．某场效应管的转移特性曲线如图1.1所示，该场效应管为 沟道 型场效应管。

u GS / V=10VV EE (-12V)图1.1图1.22．差分放大电路如图1.2所示，如果静态时U OQ =U CQ1-U CQ2>0，要使U OQ =0V ，应该使电位器R W 滑动端 移。

（左、右）3．放大电路及其输出波形如图1.3所示，该电路出现了 失真，为消除失真，电阻R b1应 （增大、减小）。

tu oO(a) (b)图1.34．具有电流放大能力的双极型晶体管的接法有 。

A ．共射 B ．共集 C ．共基 D ．以上三种接法5．功率放大电路如图1.4所示，V CC =12V ，R L =4Ω。

设U BE >0时，管子立即导通，忽略管子的饱和压降，则每只功率管流过的最大电流为 A ，功率管所能承受的最大管压降为 V ，功率管的最大管耗为 W 。

CCR L u odB /lg 20uA 2040Hz/f 110210310410510610图1.4图1.56．某放大电路的幅度频率特性曲线如图1.5所示，已知中频段的相移为-180 ，则电压增益uA的频率特性表达式为 。

7．在图1.6所示的电路中，应如何进一步连接，才能成为正弦波振荡电路：①接 ，②接 ，③接 。

④①②L图1.68．电路如图 1.7所示，已知变压器二次侧输出电压的有效值U 2=10V ，若电路正常工作，则O(AV)U = 。

220V~u1u 2VD 4R u O1231000µF0.1µFC 1C 2LVD VD VD图1.7二、（14分）电路如图2所示，已知CC 12V V =，B1110k R =Ω，E 12k R =Ω，L 4.7k R =Ω，晶体管VT 的BE 0.7V U =，bb 100r '=Ω，电流放大系数50β=，CQ 1mA I =，CEQ 6.5V U =，电容1C 、2C 、3C 、E C 的容量足够大。

哈工大（威海）模电预考核修订版实验一电子仪器仪表的使用1 VC9801A+万用表不具有那个测量功能？频率2 利用示波器进行测量时，触发源的触发电平应该如何调节?介于触发源对应通道波形的最大值和最小值之间3 利用示波器测量包含直流分量的交流信号，如果只希望观察交流分量，通道应选择什么耦合?交流耦合4 用万用表测量电压和电阻（除电容外）时，都应将黑表笔插入哪个插孔？Com插孔5 当遇到对被测电压没有概念时，应将量程开关旋转到哪个位置？最大量程处6 如果示波器使用CH2通道进行测量，触发源应选择为哪一个通道？CH27 利用Angilent Dso数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择-1v,则实际波形的最大值与最小值应为最大值0v，最小值-2v8利用Angilent Dso数字示波器内置的函数信号发生器产生交流正弦信号时，如果幅度选择2Vpp，偏移选择-1v,利用该数字示波器通道1观察此正弦信号，如果通道1选择直流耦合，则示波器观察到的波形最大值与最小值应为：最大值0v，最小值-2v9 用万用表测量电阻的组织时，将红表笔插入那个插孔？VΩ插孔10 利用示波器测量包含直流分量的交流信号，既要观察直流分量，又要看到交流分量，所用通道应选择什么耦合？直流耦合实验二阻容耦合放大电路(2014/4/14至2014/4/20)1测量静态工作点时，电路中其他参数不变，减小Rb，则UC不变2本次实验交流信号源（Vpp）应选为多大合适40mv3同时用示波器观察共射基本放大电路的输入与输出波形，则触发源应选择输出信号4晶体管3DG6发射极和集电极之间的压降约为0.7V；5共射基本放大电路的输出波形同时出现饱和失真和截止失真，则其原因是输入信号偏大；6本次实验中，直流稳压电源输出的电压为（+12V）7晶体管3DG6中的G表示该晶体管为高频小功率管；8本实验测量最佳静态工作点时，UC、UB和UE按从低到高顺序依次为Ue，Ub，Uc9测量静态工作点时，电路中其他参数不变，降低电源电压，则UB下降10共射基本放大电路的输入与输出波形的相位关系为反相11测量静态工作点时，电路中其他参数不变，减小Rb，则UE 不变12本次实验基极电阻Rb应选为多大合适？几kΩ13共射基本放大电路的RC为1.5kΩ，负载为10 kΩ，则其输出电阻接近1.5 kΩ；14函数信号发生器输出为1kHz，峰峰值为30mv，偏移为15 mv 的正弦交流电压，使用万用表交直流档测量该信号时结果应为10mv；15共射基本放大电路的输出波形同时出现饱和失真和截止失真，则其原因是输入信号偏大16测量静态工作点时需调节Rb，若将整个电路在实验箱上连接完毕后用万用表测量，则Rb的测量值比实际值偏大17用万用表测量输出波形时，其测量结果与示波器的哪个测量值接近均方根值18测量静态工作电路时，降低电源电压，Uc下降19本次实验选用的3DG6为D硅NPN管20测量静态工作点时，电路中其他参数不变，降低电源电压，则UE不变21测量静态工作点时，电路中其他参数不变，降低电源电压，减小Rb，则UB上升实验三静态工作点稳定的放大电路1当去掉旁路电容Ce后，会使得放大电路的电压放大倍数|Au| B大大减小2本实验为稳定静态工作点，需引入直流负反馈，则Re阻值越大稳定Q点效果B越好；3本实验测量输出电阻时，下面哪个做法是错误的？将信号源移到输出端口4本实验测量输入电阻时，需串联一个电阻Rs，其阻值约为1kΩ；5本实验为改善放大信号波形的非线性失真程度，牺牲掉什么电压放大能力；6本实验三极管放大倍数β若变大，可能会发生哪种失真？饱和失真；7本实验为改善放大信号波形的非线性失真程度，采取了一定的措施，对Q 点的影响不变8本实验测量静态工作点时，则UB 约为9v9本实验为稳定静态工作点，需引入直流负反馈，则Re 阻值越大会使放大电路的|Au|越小10本实验为使晶体管基极电位与温度无关，需要满足：A 12(1)e b b R R R β+11本实验既要稳定静态工作点，又要有一定的电压放大能力，需要采取以下哪种措施？接旁路电容Ce实验四带通滤波器 (2014/5/26至2014/6/1)1 集成运放LM324的管脚1是输出端2集成运放LM324的管脚4是正电源端；3本次实验，集成运放LM324的供电电源采用：双电源正负12V4设中心频率f0=1KHz ，若要改变带宽fbw ，应该改变电容C 的容量5若中心频率f0=1KHz ，增益Auf=1+Rf/R1=2.5，则带宽fbw 为：500Hz ；6集成运放LM324的管脚11是：负电源端/地；7若中心频率f0=1KHz ，增益Auf=1+Rf/R1=2.9，则带宽fbw 为：100Hz ；8设中心频率f0=1KHz ，增益Auf=1+Rf/R1=2.5，输入信号为幅值为1V 的正弦波，则输出波形的最大幅值为：5；9若中心频率f0=1KHz ，C 采用陶瓷电容103，则电阻R 为：16K ；10本次实验的滤波电路要稳定，不能产生自激振荡，对增益Auf=1+Rf/R1的要求Auf 不能取为311如下图所示，哪一个管脚是1管脚左下角；12若中心频率f0=1KHz ，增益Auf=1+Rf/R1=2.5，则通带放大倍数Aup=?：5；13若中心频率f0=10KHz ，C 采用陶瓷电容104，则电阻R 为16014若中心频率f0=1KHz，增益Auf=1+Rf/R1=2，则品质因数Q 为115若中心频率f0=1KHz，增益Auf=1+Rf/R1=2.9，则品质因数Q为：516若要改变中心频率f0，不能采用改变电阻R117设中心频率f0=1KHz，若要改变带宽fbw，应该改变电阻Rf/R1的比值；实验五RC正弦波振荡(2014/6/9至2014/6/15)1在卡拉OK混音部分的参考电路中，最后的运放是什么电路反相求和电路；2本次实验，二极管1N4148的作用为稳幅作用3下图所示，哪一个管脚是1管脚？：左下角；4在卡拉OK混音部分的参考电路中，中间的两个运放是什么电路电压跟随器5集成运放LM324的管脚2是反相输入端；7在RC正弦波振荡电路中，输出信号的幅值大小与什么参数有关电阻Rf/R1的比值；8集成运放LM324的管脚1是输出端；10在RC正弦波振荡电路中，输出信号的频率大小与什么参数有关？R与C之积；11本次实验中，为使振荡电路可起振，应该有Auf大于3；12本次实验中，为使振荡电路可稳幅，Rf与R1的比值应该小于213在卡拉OK混音部分的参考电路中，最后的运放是什么电路反相求和电路14本次实验，集成运放LM324的供电电源采用双电源正负12V。

模拟电子技术模拟试题及答案一、单选题（共103题，每题1分，共103分）1.测得晶体管三个电极的静态电流分别为0.06mA，3.6mA和3.66mA，该晶体管的β等于（）A、50B、60C、61D、100正确答案：B2.基本放大电路中,经过晶体管的信号有( )。

A、直流成分;B、交流成分;C、交直流成分均有。

正确答案：C3.放大电路的集电极电流超过极限值ICM,就会造成管子烧损。

( )A、正确 ;B、错误正确答案：B4.低频小信号放大电路中，输入、输出具有反相关系的放大电路是（）A、共漏放大电路B、共集放大电路C、共基放大电路D、共射放大电路正确答案：D5.集成电路内部,各级之间的耦合方式通常采用 ( )A、变压器耦合B、光电耦合C、直接耦合D、阻容耦合正确答案：C6.集成运放一般分为两个工作区，它们分别是（）。

A、虚断和虚短。

B、正反馈与负反馈；C、线性与非线性；正确答案：C7.NPN型晶体管构成的共射极放大电路的交流输出波形顶部出现失真为（）失真。

A、饱和B、交越C、频率D、截止正确答案：D8.共模信号和差模信号都是电路传输和放大的有用信号。

( )A、正确 ;B、错误正确答案：B9.P型半导体中的少数载流子是 ( )A、自由电子B、负离子C、空穴D、正离子正确答案：A10.共发射极放大电路的反馈元件是（）。

A、电阻RB；B、电阻RE；C、电阻RC。

正确答案：B11.P沟道场效应管的电流ID是由沟道中的( )在漏源极之间电场作用下形成的。

A、自由电子;B、空穴;C、电子和空穴;D、负离子正确答案：B12.分压式偏置的共发射极放大电路中，若VB点电位过高，电路易出现（）。

A、截止失真；B、饱和失真；C、晶体管被烧损。

正确答案：B13.单极型半导体器件是( )。

A、二极管;B、场效应管;C、晶体三极管;D、稳压管。

正确答案：B14.无论是双极型三极管还是单极型三极管，其导电机理是相同的。

A、错误B、正确 ;正确答案：A15.P型半导体中多数载流子是______。

模拟电子技术基础习题册班级：XXXX姓名：XXXX学号：XXXXXXXXX年XXX月1 模拟电子技术基础习题册第一章：基本放大电路习题1-1 填空：1．本征半导体是纯净的晶体结构的半导体，其载流子是自由电子和空穴。

载流子的浓度相等（空穴与自由电子数目相等）。

2．在杂质半导体中，多数载流子的浓度主要取决于掺杂，而少数载流子的浓度则与温度_有很大关系。

3．漂移电流是少数载流子在电场力作用下形成的。

4．二极管的最主要特征是PN结具有单向导电性，它的两个主要参数是最大整流电流和最高反向工作电压。

5．稳压管是利用了二极管的反向击穿陡直的特征，而制造的特殊二极管。

它工作在反向击穿区。

描述稳压管的主要参数有四种，它们分别是稳定工作电压、稳定工作电流、额定功率、和动态电阻。

6．某稳压管具有正的电压温度系数，那么当温度升高时，稳压管的稳压值将升高。

7．双极型晶体管可以分成PNP型和NPN型两种类型，它们工作时有空穴和电子两种载流子参与导电。

8．场效应管从结构上分成结型场效应管和绝缘栅场效应管两种类型，它的导电过程仅仅取决于多数载流子的流动；因而它又称做单极性晶体管器件。

9．场效应管属于-----电压控制电流控制型器件，而双极型半导体三极管则可以认为是电流控制电流型器件。

10．当温度升高时，双极性三极管的β将增大，反向饱和电流I CEO增大正向结压降U BE降低。

11．用万用表判别放大电路中处于正常放大工作的某个晶体管的类型与三个电极时，测出电位最为方便。

12．三极管工作有三个区域，在放大区时，偏置为发射结正偏和集电结反偏；饱和区，偏置为_发射结正偏和集电结正偏；截止区，偏置为发射结反偏和发射结反偏。

13．温度升高时，晶体管的共设输入特性曲线将左移，输出特性曲线将上移，而且输出特性曲线之间的间隔将增大。

1-2 设硅稳压管D z1和D z2的稳定电压分别为5V和10V，求图1-2中各电路的输出电压U0，已知稳压管的正向压降为0.7V。

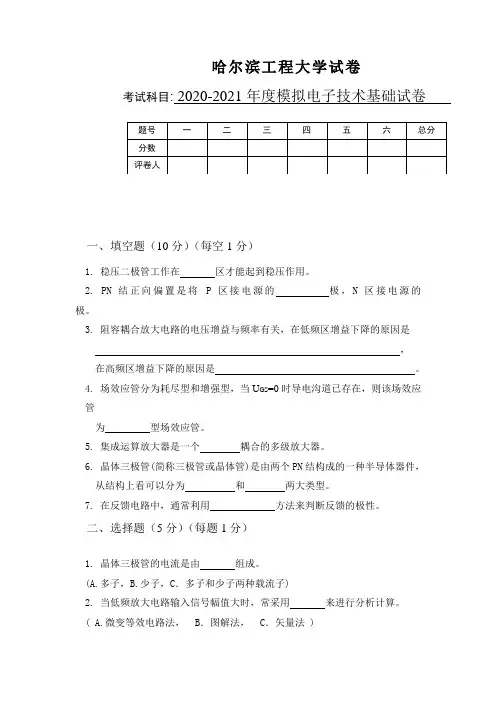

哈尔滨工程大学试卷考试科目: 2020-2021年度模拟电子技术基础试卷一、填空题（10分）（每空1分）1. 稳压二极管工作在区才能起到稳压作用。

2. PN结正向偏置是将P 区接电源的极，N 区接电源的极。

3. 阻容耦合放大电路的电压增益与频率有关，在低频区增益下降的原因是，在高频区增益下降的原因是。

4. 场效应管分为耗尽型和增强型，当U GS=0时导电沟道已存在，则该场效应管为型场效应管。

5. 集成运算放大器是一个耦合的多级放大器。

6. 晶体三极管(简称三极管或晶体管)是由两个PN结构成的一种半导体器件，从结构上看可以分为和两大类型。

7. 在反馈电路中，通常利用方法来判断反馈的极性。

二、选择题（5分）（每题1分）1. 晶体三极管的电流是由组成。

(A.多子，B.少子，C．多子和少子两种载流子)2. 当低频放大电路输入信号幅值大时，常采用来进行分析计算。

( A.微变等效电路法， B．图解法， C．矢量法 )3. 直接耦合多级放大电路能放大。

( A.直流信号，B．交流信号，C．交、直流信号)4. 设二极管的端电压为U，则二极管的电流方程是。

( A.I S e U， B. I S e U/U T , C. I S （e U/U T－1） )5. 当集成运放处于状态时，可运用"虚短"和"虚断"的概念。

( A.深度负反馈， B．开环， C．闭环 )三、简答题（15分）1.什么是共模信号？什么是差模信号？（4分）2.差动放大电路主要分为两大类，分别是哪两大类？（2分）3. 在多级放大电路中，对输入电阻、输出电阻的要求是什么？（2分）4. 判断图中所示电路中是否引入了交流负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈。

（3分）5. 直流稳压电源由哪几部分组成？（4分）四、计算题1.（16分）设如图所示电路中，三极管的β=60，R b=530kΩ，R C=R L=5kΩ，V cc=6V，U BE=0.7V。

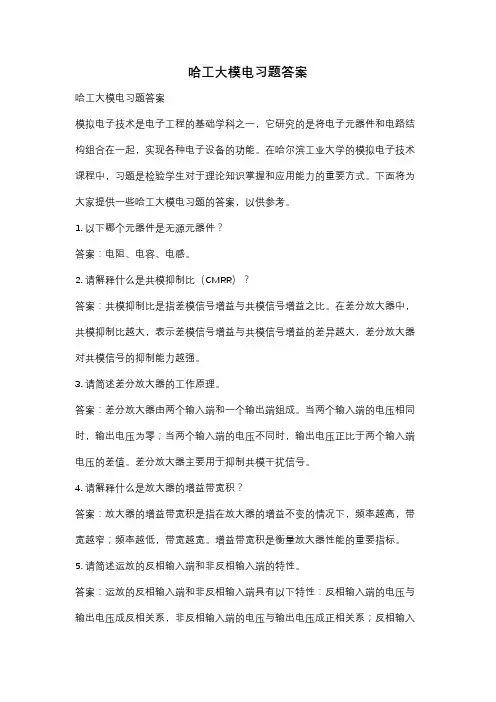

哈工大模电习题答案哈工大模电习题答案模拟电子技术是电子工程的基础学科之一，它研究的是将电子元器件和电路结构组合在一起，实现各种电子设备的功能。

在哈尔滨工业大学的模拟电子技术课程中，习题是检验学生对于理论知识掌握和应用能力的重要方式。

下面将为大家提供一些哈工大模电习题的答案，以供参考。

1. 以下哪个元器件是无源元器件？答案：电阻、电容、电感。

2. 请解释什么是共模抑制比（CMRR）？答案：共模抑制比是指差模信号增益与共模信号增益之比。

在差分放大器中，共模抑制比越大，表示差模信号增益与共模信号增益的差异越大，差分放大器对共模信号的抑制能力越强。

3. 请简述差分放大器的工作原理。

答案：差分放大器由两个输入端和一个输出端组成。

当两个输入端的电压相同时，输出电压为零；当两个输入端的电压不同时，输出电压正比于两个输入端电压的差值。

差分放大器主要用于抑制共模干扰信号。

4. 请解释什么是放大器的增益带宽积？答案：放大器的增益带宽积是指在放大器的增益不变的情况下，频率越高，带宽越窄；频率越低，带宽越宽。

增益带宽积是衡量放大器性能的重要指标。

5. 请简述运放的反相输入端和非反相输入端的特性。

答案：运放的反相输入端和非反相输入端具有以下特性：反相输入端的电压与输出电压成反相关系，非反相输入端的电压与输出电压成正相关系；反相输入端的输入电阻很高，非反相输入端的输入电阻很低。

6. 请解释什么是运放的共模抑制比（CMRR）？答案：运放的共模抑制比是指差模增益与共模增益之比。

共模抑制比越大，表示运放对共模信号的抑制能力越强。

7. 请简述运放的开环增益和闭环增益。

答案：运放的开环增益是指在没有反馈的情况下，运放输出电压与输入电压之间的比值。

闭环增益是指在有反馈的情况下，运放输出电压与输入电压之间的比值。

8. 请解释什么是运放的输入偏置电流？答案：运放的输入偏置电流是指运放输入端的电流偏离零电流的大小。

输入偏置电流越小，表示运放的输入端电流偏离零电流的程度越小。

一、判断题（8分）（每题1分）1、在PN结未加外部电压时，扩散电流大于漂移电流。

（）2、共模抑制比的值越大，说明差放对共模信号的抑制能力越强。

（）3、当输入信号频率为或时，放大倍数的幅值与中频时相比，约下降了7DB。

（）4、希望抑制50HZ的交流电源干扰时，可选用电阻滤波器。

（）5、共集接法的放大电路只能放大电流不能放大电压，具有输入电阻大、输出电阻小、电压跟随的特点。

（）6、晶体管串联型稳压电路由变压器、整流电路、滤波电路、稳压电路四个基本部分组成。

（）7、与甲类功率放大方式相比，乙类互补对称功放分主要特点是无交越失真。

（）8、正弦波振荡器的起振幅条件是||>1.维持振荡器输出等幅震荡的平衡条件是||=1.（）二、填空题（8分）（每空1分）1. 若三级放大电路中的和均是30dB,是20dB，则总电压增益为 dB,折合为倍。

2. 理想乙类功率放大电路中，功放晶体管静态电流是毫安，静态时的电源功耗是 W.这类功放的能量转换效率在理想情况下，可达到。

3. 场效应管属于控制型器件，晶体三极管则属于控制器件。

4.RC桥式正弦波振荡电路由两部分组成，即RC串并联选频网络和。

三、简答题（34分）1、（3分）已知现有的集成运放类型可分为：（1）通用型（2）高阻型（3）高速型（4）低功耗型（5）高压型（6）高精度型（7）大功率型。

试回答在下列要求下，应优先考虑使用哪种类型的集成运放。

（a）作低频放大器，应优先选用。

（b）作幅值为以下微弱信号的测量放大器，应优先选用。

（c）作内阻为信号源的测量放大器，应优先选用。

2.（6分）已知场效应管共源放大电路如图所示。

荣图中的场效应管符号来判断该场效应管的类型（结型、绝缘栅型；增强型、耗尽型；N沟道、P沟道）？并画出该放大电路的微变等效电路。

3. （4分）某单级共射放大电路的对数幅频特性如图所示。

（1）电路的中频电压增益20㏒|= dB|（2）电路的下限频率约等于HZ,上限频率约等于HZ。

H a r b i n I n s t i t u t e o f T e c h n o l o g y模拟电子技术大作业（一）院系：航天学院4系自动化班级：设计者：学号：指导教师：吕超设计时间：2014年6月一、题目要求用集成运算放大器实现下列运算关系：要求所运用的运放不多于三个，元件要取标称值，取值范围为1KΩ≤R≤1MΩ，0.1uF≤C≤10uF。

画出电路图，并用Multisim进行仿真验证。

二、思路分析运算电路分为三部分，每部分用一个运算放大器：（1）用反相求和运算电路得到u o1 = -(2u i1 + 3u i2)，其中系数由反馈电阻决定；（2）用积分运算电路得到u o2 = - 5ʃu i3dt ，其中系数由电阻和电容决定；（3）用差分比例运算电路得到u o = u o2 -u o1 = 2u i1 + 3u i2 - 5ʃu i3dt。

三、电路图四、举例并进行理论分析（1）选取u i1 =0.5V、u i2=1V的直流电源，则得到u o1 = -4V的直流输出信号；（2）选取u i3=±1V且频率为1KHZ的方波信号，则得到u o2 = ±5V的三角波输出信号；（3）最后得到的u o 是直流偏量为4V且幅度为5V的三角波。

五、Multisim仿真验证（1）u i1、u i2和u o1 的仿真结果：（2）u i3和u o2的仿真结果：（3）u o的仿真结果：五、实验总结该实验通过对几种常见的运算放大电路的灵活运用实现了题目要求的运算关系，从仿真结果来看，该设计基本满足实验要求。

实验的难点在于对电路中的各个电阻、电容值的确定，经过理论推导和对多组数值的试验，选定了设计中的实验参数，基本能够满足实验要求。

实验中发现如果积分电路不对5进行处理，而在差分比例运算电路中放大，可以得到完美的波形，但是此时反响求和运算电路的参数就会难以确定，因此实验最后放弃了该想法而选用如图的设计。

绪论单元测试1.工作在放大状态的某NPN晶体管，各电极电位关系为（）。

A:VC<VB<VEB:VC<VEVB>VED:VC>VE>VB答案:C2.引起放大电路静态工作不稳定的主要因素是_______。

A:电源电压太高B:晶体管参数随环境温度的变化而变化C:电压放大倍数太高D:晶体管的电流放大系数太大答案:B3.在单级放大电路中，若输入电压为余弦波形，用示波器同时观察输入ui和输出uo的波形。

当CB电路时，，ui和uo的相位________。

A:不确定B:反相C:相差90ºD:同相答案:D4.用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的（）。

A:抑制共模信号能力增强B:差模输入电阻增大C:差模放大倍数数值增大D:抑制共模信号能力减小答案:A5.多级放大电路的初级一般采用（）A:分压偏置式放大电路B:功率放大电路C:差动放大电路D:共射极放大电路答案:C第一章测试1.二极管的重要特点之一为（）A:导电性能一般B:单向导通性C:导电性能强D:不导电答案:B2.稳压二极管主要用途是（）A:稳压B:限流C:放大D:稳流答案:A3.常见的彩灯采用的是（）管A:光电耦合器件B:光敏三极管C:发光二极管D:激光二极管答案:C4.三极管是（）器件A:电压控制电压B:电流控制电流C:电压控制电流D:电流控制电压答案:B5.三极管静态工作点Q点过高，容易引起（）失真A:截止B:饱和C:大信号D:交越答案:B6.场效应管是A:电压控制电压B:电流控制电流C:电压控制电流D:电流控制电压答案:C7.场效应管三个电极分别为（）A:G,S,DB:B,E,CC:B,E,D答案:A8.场效应管是单极性载流子参与导电A:对B:错答案:A9.场效应管放大电路中，栅极输入，漏极输出，为共源极电路A:错B:对答案:B10.场效应管和三极管工作原理相同A:错B:对答案:A第二章测试1.在放大电路中，直流、交流分量共存，两种信号分量的作用不同A:错B:对答案:B2.理想情况下，下列器件中对直流信号相当于断路的是A:理想直流电流源B:电容C:理想直流电压源D:电感答案:B3.直流负载线的斜率是（）。
